燃气PE管道专用示踪线分析

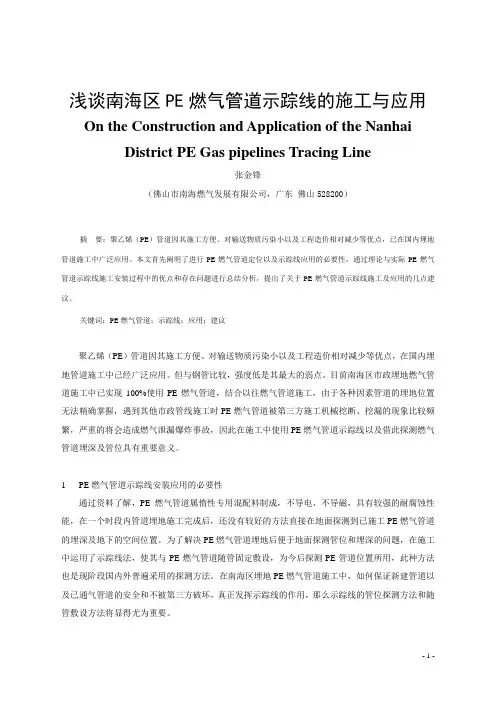

浅谈南海区PE燃气管道示踪线的施工与应用
浅谈南海区PE燃气管道示踪线的施工与应用On the Construction and Application of the Nanhai District PE Gas pipelines Tracing Line张金锋（佛山市南海燃气发展有限公司，广东佛山528200）摘要：聚乙烯（PE）管道因其施工方便、对输送物质污染小以及工程造价相对减少等优点，已在国内埋地管道施工中广泛应用。
本文首先阐明了进行PE燃气管道定位以及示踪线应用的必要性，通过理论与实际PE燃气管道示踪线施工安装过程中的优点和存在问题进行总结分析，提出了关于PE燃气管道示踪线施工及应用的几点建议。
关键词：PE燃气管道；示踪线；应用；建议聚乙烯（PE）管道因其施工方便、对输送物质污染小以及工程造价相对减少等优点，在国内埋地管道施工中已经广泛应用。
但与钢管比较，强度低是其最大的弱点。
目前南海区市政埋地燃气管道施工中已实现100%使用PE燃气管道，结合以往燃气管道施工，由于各种因素管道的埋地位置无法精确掌握，遇到其他市政管线施工时PE燃气管道被第三方施工机械挖断、挖漏的现象比较频繁，严重的将会造成燃气泄漏爆炸事故，因此在施工中使用PE燃气管道示踪线以及借此探测燃气管道埋深及管位具有重要意义。
1 PE燃气管道示踪线安装应用的必要性通过资料了解，PE燃气管道属惰性专用混配料制成，不导电、不导磁，具有较强的耐腐蚀性能，在一个时段内管道埋地施工完成后，还没有较好的方法直接在地面探测到已施工PE燃气管道的埋深及地下的空间位置。
为了解决PE燃气管道埋地后便于地面探测管位和埋深的问题，在施工中运用了示踪线法，使其与PE燃气管道随管固定敷设，为今后探测PE管道位置所用，此种方法也是现阶段国内外普遍采用的探测方法。
在南海区埋地PE燃气管道施工中，如何保证新建管道以及已通气管道的安全和不被第三方破坏，真正发挥示踪线的作用，那么示踪线的管位探测方法和随管敷设方法将显得尤为重要。
连云港新奥PE燃气管网警示、示踪技术规定
PE燃气管网警示带、示踪线敷设技术规定为了在今后的燃气管网运行管理过程中，能够方便、快速地确定PE燃气管道的位置，同时，有效地警示其他地下工程的施工，防止人为破坏而造成燃气泄漏事故，根据相关规范及控股公司管网警示、示踪技术管理要求，制定本技术规定。
1．所有埋地管道（PE管、钢管、铸铁管等）工程必须同步敷设警示带：敷设警示带是避免燃气管网因其他工程施工造成损坏的有效措施，必须运用于所有埋地燃气管道的施工中。
警示带的颜色统一采用燃气标志色——黄色，上印报修电话、燃气公司名称及“下有燃气设施”等字样。
敷设要求：1）除引入管外，对所有新建埋地燃气管道均采用警示带同沟铺设。
2）对后期开挖的管道，警示带在重新回填时同沟铺设；3）在管线埋深≥800mm时，管线覆土500mm处，埋设警示带；4）在管线埋深≥600mm、〈800mm时，管线覆土400mm处，埋设警示带；5）在管线埋深≥300mm、〈600mm时，管线覆土200mm处，埋设警示带；6）对埋设警示带的燃气管网，在竣工资料的《管沟回填检查记录》其它一栏中，记录埋设警示带，并写明埋设深度。
2．所有埋地PE管必须同步敷设示踪线：示踪线作为一种确定PE管管位的有效设施，在PE燃气管道工程中，必须配套使用。
示踪线采用2.5mm2铜芯绝缘导线。
示踪线应紧贴管道正上方敷设，每隔2米用非导电材料（采用4cm宽的黄色胶带）与管道固定；每一段示踪线应保持连续，同一段示踪线长度应控制在500m 以内；长度超过300m的示踪线应两端引出，引出点应位于阀门井内、调压柜内等或引入管地面以上，300m以内的可一端引出，以便在探测管网位置时与信号发生器连接；对于示踪线露出部位要采取保护措施，确保不会被破坏并在需要时能及时找到。
在工程中要严格管理，将每段示踪线是否连续作为工程验收的一项指标。
注：（1）示踪线引出位置必须在竣工图中标明、定位；（2）如示踪线引出位置不能接至阀井、调压柜内，在引出端的地面处采用水泥混凝土护罩（制作方法详见下图）；也可根据所处位置建设方的要求现场制作。
城市燃气PE管道示踪线方法及其探测技术
城市燃气PE管道示踪线方法及其探测技术提要：示踪线法是解决PE管道定位探测问题的普遍方法。
该文从示踪线的选材、施工工艺、探测技术以及现场实际使用情况等方面进行了讨论。
该文为示踪线法在地下管网中的正确运用提供了一些现场的解决方案。
关键词：管线探测示踪线PE管道1 前言我国从80年代初期开始着手聚乙烯(PE)燃气管的研究及应用工作。
由于PE 管道具有耐低温、韧性好、刚柔相济、施工方便、造价低(直径小于DN200)、不易腐蚀泄漏、污染小等优点,而广泛应用于燃气行业,大有取代小口径钢管之趋势。
尤其在霸州中石油昆仑燃气有限公司（下称霸州公司），近几年中、低压管道敷设中应用量较大。
但PE管道的缺点是本身不导电、不导磁,至今仍没有一种有效的方法探测其在地下的准确空间位置。
在近几年霸州区域市政建设施工中,由于PE管道的确切位置不易查明,时有发生施工机械挖漏、挖断燃气管道的情况,在国内因此造成燃气泄漏和爆炸事故的时有发生。
因此,如何实现地下PE管道的位置探测标定是十分必要的。
为解决此问题,比较有效的办法是在铺设过程中将1(或2)条导线(简称示踪线)与PE管道一起敷设,为间接探测PE管道位置提供物理前提。
但如何使示踪线在施工中得到正确、完整的铺设,使其以后能够很好的起到检测、示踪作用,示踪线的施工方法和探测方法就显得十分重要了。
二、示踪线的选择和铺设为保证示踪线的导电性、强度、耐腐蚀和耐久性,一般宜选择截面积大于2.5mm2的多股(或单股)铜质电线或废旧通信光缆。
铺设时尽量让示踪线保持在管道的顶部位置,在分支处将导线接头的绝缘层剥掉,把铜芯绞在一起数圈,然后用绝缘胶布裹好接头,以保持良好的导电性。
在示踪线的出露点，可设置检测桩（检测井），将示踪线引至测试桩内，方便检测定位。
对于采取定向钻方式铺设的PE管道,更应选用强度较大的通信光缆,依靠内部主钢丝增加强度，以避免在施工中被拉断,导致无法探测定位。
三、示踪方法1、地面标志在地面相应位置上进行标记,埋设标志、标志砖、标志贴等。
燃气PE管道示踪线方法及其探测技术
燃气PE管道示踪线方法及其探测技术•燃气PE管道示踪线方法及其探测技术提要示踪线法是解决PE管道定位探测问题的普遍方法。
该文从示踪线的选材、施工工艺、探测技术以及影响探测的因素和解决途径等方面进行了讨论。
该文为示踪线法在地下管网中的正确运用提供了一套完整的解决方案。
l前言我国从80年代初期开始着手聚乙烯(PE)燃气管的研究及应用工作。
由于PE管道具有耐低温、韧性好、刚柔相济、施工方便、造价低（直径小于DN300)、不易腐蚀泄漏、污染小等优点,而广泛应用于燃气和自来水行业，大有取代◇◇钢管之趋势。
PE管道虽然有很多优点，但其缺点是管道本身不导电、不导磁，至今仍没有一种十分有效的方法可在地面直接探测其在地下的空间位置。
在过去的市政建设施工中，由于此类管道的确切位置不易査明，经常发生施工机械挖漏、挖断燃气管道情况，而由此造成的燃气泄漏和BaoZha事故也时有发生。
因此,如何实现地下PE管道的位置探测标定是十分必要的。
为解决此问题，比较有效的办法是在铺设过程中将1 (或2)条导线(简称示踪线)与PE管道一起埋入，为间接探测PE管道位置提供物理前提。
示踪线法在国内外是比较普遍的做法，但如何使示踪线在施工作者简介:曹震峰(1962-),男，高级工程师，从事地下管线探测、工程及矿产物探工作。
收稿曰期:2009-：10-09中得到正确、完整的铺设，使其以后能f很好的起到示踪作用，示踪线的施工方法和探测^法就显得十分重要了。
2示踪线的选择和铺设为保证示踪线的导电性、强度、耐腐蚀和耐久性,一般宜选择截面积大于2.5mm2的多股（或单股)铜质电线。
铺设时尽量让示踪线保持在管道的顶部位置，在三通等分支处应将导线接头的绝缘层剥掉,把铜芯绞在一起数圈，然后用绝缘胶布裹好接头，以保持良好的导电性。
在示踪线的出◇◇(如窨井、出地点)应留有一定的线头余量,并避免导线头被泥土或杂物覆盖。
为减少无法出地的示踪线末端的接地电阻，需采取剥掉绝缘层裸露芯线30cm的良好接地措施。
试论城镇PE燃气管道示踪线的施工与应用
PE 燃气管道的应用在城镇燃气工程施工中的应用非常广泛，特别是中高密度聚乙烯燃气管道，因其良好的耐化学腐蚀性、施工便捷，成本较低等优点，因此得到了燃气工程施工者的青睐。
然而，由于直埋PE 聚乙烯管道的强度与钢铸管道相比明显不足，特别是对于开挖工程施工时，更容易被挖断、挖漏，因此，对于燃气管网的安全运行带来严重的隐患。
为此，开展对地下直埋PE 聚乙烯燃气管网示踪线的安装和定位就显得尤为重要。
1开展燃气管网示踪线施工的必要性和特点由于PE 聚乙烯燃气管网具有较强的耐腐蚀性，其特殊的惰性材料使其具有不导电、不导磁的特点，对直埋敷设的PE 聚乙烯燃气管网的埋深和具体位置的探测就带来了问题，而在施工中引入示踪线，可以有效的为日后的工程改造或第三方施工探测提供便捷的方位等信息，因此，在现阶段的燃气管网的施工中应用广泛。
从燃气管网示踪线的探测原理出发，主要是借助于电磁场理论，当通电导体存在电流的时候，会在其周围形成以导体为中心的电磁场，而通过探测器对示踪线产生的磁场进行判断，从而可以确定PE 聚乙烯燃气管网的相应位置信息。
从工程施工实践中可知，对PE 管道示踪线探测的方法主要有主动源法和被动源法，主动源即是通过直接在示踪线上施加电流而产生电磁场，从探测电磁场的位置来确定示踪线的位置信息，其特点是干扰少，信号强，探测结构准确，不足是需要将示踪线设置裸露点，而被动源法则是通过发射交流电磁场，使其在示踪线上产生感应电流，并由感应电流产生电磁场，通过检测第二次的电磁场的位置信息来判定燃气管网的位置，其优点是操作简单，不需要裸露示踪线，不足是干扰多、信号弱，探测结果容易被周围的金属误测而影响结果。
2对PE 聚乙烯燃气管网示踪线的工程施工及应用2.1对不同材质示踪线的选择从理论上讲，在对燃气管网示踪线进行检测时，只要能够达到300mA 的电流强度就可以得出探测结构，而在工程实际检测中，由于不同截面的示踪线其抗拉强度不同，在管道回填土或者发生地面沉降时容易被拉断而造成无法探测，为此，从工程实践中总结可知，对于截面面积在1.5mm 2～2.5mm 2的铜芯绝缘线的应用效果比较好，施工中不易扯断，信号质量较高。
燃气PE管道专用示踪线
铜层覆盖在钢芯的表面，由于曲肤效应（对于导体 中的电流，靠近导体表面处的电流密度大于导体内 部电流密度），电流主要由铜层传导，由于铜的电 阻非常小，也使得三代示踪线的电阻非常小，几乎 和电线相当。电阻对比如下表：
HX-13II示踪线
铝箔示踪线
压膜示踪线 2950Ω/km
电线示踪线 （2.5平方） 56.7Ω/km
60.4Ω/km(单支） 没有具体数据
抗拉强度优势
►
► ►
HX-13II示踪线的材质决定它在抗拉强度有突出表现，材质 是铜包钢材质，金属芯直径1.3毫米，钢芯抗拉，铜层导电， 它的抗拉力单支在600N以上，双线整体抗拉强度在1200N以 上，因此非常有利于非开挖穿越施工。 薄膜钢丝压制示踪线虽选用钢丝，但是钢丝线径为0.5mm， 抗拉强度较差，抗拉力低于300N，不能非开挖穿越施工。 电线示踪线：电线的全“铜”材质决定它的抗拉强度较低， 以（2.5平方）电线为例，抗拉力在500N以下，用于非开挖 穿越及常规辅设施工时，断裂机率较高。
两条线是否均匀，被分开的两条示踪线表面要光滑， 不能有凸台、尖角（非常重要），会影响防护接头 的性能。 ► 是否有金属线漏出，不能将外漏金属丝的示踪线埋 地。 ► 在剥PE保护层时不要损伤金属线。 ► 接线柱连接好接头后，应用力拉动接头两端的示踪 线，检查接头的连接强度。 ► 不要忘记对防护接头的紧固。 ► 出地后的示踪线（线头部位）应用防水胶布或热缩 管封死。
卡环再次紧固。 ► 每隔5-8米的距离，用胶带将示踪线和PE管固定。 ► 顶管完成后，将示踪线一端的两条线连接在一起， 用万用表测量示踪线的另一端看是否有通路。 ► 应确保顶管的正常弧度，如偏大于直角，示踪线的 受力会相应增大，断裂的可能性也会增大。
新型燃气PE管道专用示踪线
1500N
30
开挖
万能表
600米/ 卷
500米/ 卷
蓝色
1808H
1
3000N
4000N
26
非开挖普 通地形 万能表
蓝色
2006T
1
40
高频示 踪线
1
3500N
中山市海泰贸易有限公司 3 管道系统事业部 知行合一
四、第二代家用电线示踪线
1、构造：PVC绝缘层内含多股裸铜线。 2、优点：电导性好，经济性适中，环保性适中，柔性好，可验收，接头接触面好 （（ 5）市场规格多具体规范少：市场规格从 1.5~6 方不等。极少行业同仁建立自身 1）根据铜线大小，可探测200~1000M 埋地管道 的规范体系。 （2）1.8元/米--7元/米 （（ 6）施工灵活性不足，接头数量多：每卷长度 100M，并无线轴。接头过多导致 3）生产中PVC料含有大量有毒助剂和使用基本无污染 漏电可能性增加，预支成本消耗过多。无线轴将无法滑动施工，灵活性受限。 （4）可连续铺设示踪线
燃气/水务/石化塑料管道专用示踪线系统解决方案
中山市海泰贸易有限公司 9 管道系统事业部 知行合一
燃气/水务/石化塑料管道专用示踪线系统解决方案
中山市海泰贸易有限公司 6 管道系统事业部 知行合一
1、构造 PE绝缘涂层内含钢线和铜线，PE绝缘涂层内含钢线和漆包线 2、第四代铜合钢示踪线是直接利用钢丝的拉伸强度，铜丝的电导性， PE的高耐磨耐老化性。 在完全保留传统的铜包钢示踪线所具有的特性外，更出色的优势如下 （1）超高抗拉强度： 钢丝表面光滑无缺陷，相比钢丝抗拉强度最高可达2500mpa/mm （2）超低电阻： 铜包钢线电阻降低受生产工艺所影响，线材含铜量不超过5%,电导率不 超过25%。铜合钢线可在满足要求的情况下提高铜丝含量来降低电阻。 （3）超稳定接头： 铜合钢使用螺丝压紧式快速防腐接头，媲美进口接头力学电学性能，防 腐性更出色。 内含多股线，接头接触面更大，进一步降低接头对整段示踪线的影响。 无须剪断示踪线即可完成出井探测线的连接。 （4）超环保：避免了铜包钢电镀工艺产生的能量消耗和污水排放，节能 减排。
浅谈埋地聚乙烯燃气管道警示及示踪方法的改进
浅谈埋地聚乙烯燃气管道警示及示踪方法的改进因聚乙烯管（以下简称PE管）较之钢管具有：造价较便宜、抗震能力强、无锈蚀问题、阻力小、重量轻、使用寿命长、可配合非开挖技术铺设管道等优点，在燃气管网建设中愈来愈广泛，但PE管硬度较低易被破坏，且不易被探测，对日后管网运行维护、管道抢险定位带来了困难，因此，为防止埋地PE管被第三者破坏、在日常运行维护中易被检测，埋地PE 管的警示和示踪方法及效果就显得尤其重要。
以武汉市的燃气管网为例，目前中、低压燃气管网90%以上铺设的是PE管，并且按《聚乙烯燃气管道工程技术规程》（CJJ63--2008)中的要求敷设了警示带及示踪线（带），但每年仍然有埋地PE管被第三者开挖破坏的情况发生、以及对埋地PE管的管位探测存在着与实际管位有偏差，可见现有的埋地PE管的警示及示踪方法存在着不足，应对其加以改进。
一、目前埋地PE管的警示及示踪方法1、埋地PE管的警示方法及缺点：在埋地PE管道上方30--50厘米随管道走向铺设警示带，警示带是聚乙烯材质、黄色、上面印着“下有燃气管道、严禁开挖”等字样。
该方法的缺点是：警示带铺设在距管顶30--50厘米高度，距离管道过近，当回填夯实不到位或遇回填土沉降，警示带距PE管的距离将不足30厘米，遇机械开挖时，当发现警示带式机械可能已触及PE管，极易对PE管产生破坏、发生事故。
2、埋地PE管的示踪方法及缺点：目前武汉市埋地PE管多数采取地下随管道敷设示踪线（带），以及在地面上埋设标志桩的方法对埋地PE管进行示踪。
（1）地下铺设示踪线（带）方法：当管径小于或等于160毫米时，随管铺设含金属线的示踪带（聚乙烯薄膜带中含有两根细钢丝）；当管径大于160毫米时，随管铺设截面积不小于2.5的示踪线（带绝缘层的铜导线）。
该方法的缺点是：对于随管铺设的示踪带，内含的细钢丝截面积太小，导电性不好探测效果差，且在交叉施工中易被挖断不能保证整体示踪线的连通。
（2）地上标志桩示踪方法：在小区人行道及水泥路面上埋设标志桩，标志桩尺寸为长、宽、高均为10厘米的立方体，上面刻有标志。
燃气PE管道专用示踪线
这种材料埋地后易老化，相对PE材质有所不足。 ► 3抗拉力：电线金属芯是铜材质，抗拉力有局限性，
在用于常规辅设及非开挖辅设时，断裂机率较高。
可编辑ppt
4
HX-13II示踪线的结构
► PE外保护层，绝缘、防 腐、防水、抗老化
►电线示踪线：电线选用PVC材料为防护层， PVC材料抗老化能力不及PE，随时间推移而 产生开裂，造成内部金属线逐步腐蚀。
可编辑ppt
9
双线连体优势
► HX-13II示踪线的双线连体有以下几点优势：
1.双线的保险作用：
两条单线一起使用和“双线结构设计”的技术性能 区别，两条单线同时使用时易缠绕产生断裂，两条 单线辅设后无法达到相等长度和平行使用，抗拉的 受力点分布不均匀，会导致两条单线断裂的先后不 一致，抗拉强度只能体现一根线的强度。“双线结 构设计”，已经将两支线粘在一起，由于结构的变 化，其技术性能形成一致，可以相等长度辅设、平 行使用，抗拉的受力点均匀分布，形成统一的抗拉 强度技术指标，突破了现有示踪线产品抗拉强度低 的影响。
► 铜层，增强导电性，提 高电信号
► 钢芯，增强线体强度
► 双线连体结构，可以使 两条线同等受力，受力 均匀。
可编辑ppt
5
HX-13II示踪线的优势
HX-13II示踪线有以下优势： ► 1.电阻小 ► 2.抗拉强度高 ► 3.抗腐蚀和抗老化性能强 ► 4.双线优势 ► 5.连接处有专用防护接头连接
示踪线的发展已经历三代：
1.第一代示踪线：是由铝箔和塑料薄膜的母体组成， 铝箔主要是传输信号，母体是固定铝箔。这种示踪 线缺点：铝箔强度非常低，即使在生产，运输过程 中也很容易断裂，辅设易损伤，同时铝箔的电阻非 常大，有效探测距离和深度有限。
燃气PE管道专用示踪线分析
示踪线另一端接地。沿管线大致的走向，用管线 探测仪探测管线位置和深度。
第11页/共29页
非开挖穿越的应用
• 将示踪线捆绑在设备托头的钢丝环上，并用铁丝或卡环再次紧 固。
• 每隔5-8米的距离，用胶带将示踪线和PE管固定。 • 顶管完成后，将示踪线一端的两条线连接在一起，用万用表测
第17页/共29页
剥线皮
• 剥去PE外保护皮 • 长度和接线端子长度相当
第18页/共29页
穿防护接头
• 将示踪线分别穿入接头内
第19页/共29页
金属丝穿入接线柱内
• 金属丝穿入接线柱内
第20页/共29页
用夹钳将接线柱夹紧
• 用夹钳紧固接线柱 • 应选用适宜的钳口操作
第21页/共29页
确认接口处连接牢固
PVC，这种材料埋地后易老化，相对PE材质有所 不足。 • 3抗拉力：电线金属芯是铜材质，抗拉力有局限性，
第3页/共29页
HX-13II示踪线的结构
• PE外保护层，绝缘、防腐、防水、抗 老化
• 铜层，增强导电性，提高电信号 • 钢芯，增强线体强度
第4页/共29页
HX-13II示踪线的优势
HX-13II示踪线有以下优势： • 1.电阻小 • 2.抗拉强度高 • 3.抗腐蚀和抗老化性能强 • 4.连接处有专用防护接头连接
• 在剥PE保护层时不要损伤金属线。 • 接线柱连接好接头后，应用力拉动接头两端的示
踪线，检查接头的连接强度。 • 不要忘记对防护接头第的28页紧/共2固9页。
感谢您的观看！
第29页/共29页
• 夹紧后应用力拉动，看是否会松动
• 如有松脱，应选择钳口略小的部位，再 次紧固接线柱
PE管道示踪线的探讨
公用工程设计 Ｉ
－ — ． － － － － － ． － － － ｕ ． ． ． － ｕ ｕ － － －
．一
Ｐｕｂ／／ｃ Ｕｔ＃￣ｓＤｅｓ／ｓｉ ｎＩ
Ｄｉｓｃｕｓｓｉｏｎ ｏｎ ｔｈｅ Ｔｒａｃｅｒ Ｌｉｎｅ Ｏｆ ＰＥ Ｐｉｐｅｌｉｎｅ
程静
（宣化煤气 总公 司 ，河北 宣化 ０７５１００）
与研究 。
设需求去铺设管道。在管道的铺设过程 中，应该保障管道的导
６３
ｌ望 墅塑
Ｉ。。 ‘ ｔｉｏｎ＆Ｄｅ ｉｇｎ “
电性和耐腐蚀性不受影 响 ，同时 还应该保障管道示踪线 的应 性 ，因此 ，进 行了 ８个 点位的数据 信号采集 ，经过 整理后 的数
用能够满足基本的实 用性 。在示踪线的选择过程中 ，要选取横 据采集情况如表 ２所示。
【中 图 分 类 号】ＴＥ８３２
【文 献 标 志 码 】Ａ
【文 章 编 号】１００７．９４６７（２０１８）０３．００６３．０２
［ＤＯＩ］１０．１３６１６／ｊ．ｃｎｋｉ．ｇｃｊｓｙｓｊ．２０１８．０３．１２８
１ 引言
当前市场上经常运用的示踪线种类繁 多，例如 ，铜包 钢以 及铜 芯聚乙烯绝缘 电缆等 ，这些示踪线在实际应用过程中 ，都 有各 自的好处 ，但是哪种示踪线能够满足燃气管道 的地 下铺 设示踪 线选择 ，还应该根据具体 的 ＰＥ管道 架设需求去进 行调 整。本文在实际研究过程中 ，针对 ＰＥ管道 示踪 线的选择 和铺 设进行了针对 幽约分析 ，总结了 当前形 势下 ，在进行 ＰＥ管 道 铺设过程 中的示踪线种类选择。同时在 本文 中 ，针对 ３种常用 的示踪线进行了专门的对比测试分析 ，希望能 够为 ＰＥ管 道的 示踪 线种类选择提供参考性意见。
PE管末端示踪信号失真的分析报告
PE管末端示踪信号失真的分析报告摘要：PE管具有使用寿命长、耐腐蚀、施工方便、经济等优点，迅速在燃气行业大行其道，但聚乙烯管本身是高度绝缘材料，使用管线雷达等设备无法探测其管位位置，在安全维护上存在一定的风险，为了解决此问题，通常使用一根金属导线固定在管道上与管道一起敷设，在需探测管线位置时可在引出地面的导线外加电流，通过特定的管线雷达可准确地将管线位置探测出来，该金属导线通常叫做示踪线。
但绝缘示踪线在管道末端的位置会产生探测信号失真，须通过相关技术处理，可解决信号失真的情况。
关键词：PE管；示踪线；管线末端；管线探测仪；信号失真聚乙烯管材（PE）具有使用寿命长、耐腐蚀、施工方便、经济等优点，迅速在燃气行业大行其道，但聚乙烯管本身是高度绝缘材料，使用管线雷达等设备无法探测其管位位置，在安全维护上存在一定的风险，为了解决此问题，通常使用一根金属导线固定在管道上与管道一起敷设，在需探测管线位置时可在引出地面的导线外加电流，通过特定的管线雷达可准确地将管线位置探测出来，该金属导线通常叫做示踪线。
为保护示踪线不被腐蚀，以及外加电流不被过大消耗，通常采用绝缘铜芯电线作为示踪线。
1 管线探测原理目前，很多单位都使用的管线雷达为雷迪系列管线探测仪，我司采用的型号为雷迪RD8000pxl的管线探测仪，该设备精度高，抗干扰力强，在日常的管线探测工作中发挥出色，其工作原理为：通过发射机向目标管线施加固定频率的电流，电流通过管线产生磁场感应（电磁定律符合右手法则），使用接收器接收相应的磁感信号，通过接收器分析感应的强弱及位置分布，从而准确定位管线，其探测管线深度及电流测量原理图如下：由测深公式可以看出电流的增大可以有效的减少误差，提高仪器的信噪比，增加仪器的探测深度。
2 示踪线末端无法准确定位的问题在日常探测工作中，我们使用该管线探测仪能很好的定位管线直线段及变向管线段，但在末端的位置（预留口位置）就出现信号失真现象，无法准确定位末端及其5米范围的直线管位。
关于PE,PVC管示踪线若干问题的讨论
关于PE管示踪线若干问题的讨论一、引子我公司南海市燃气总公司使用PE管已有二、三年的时间了，但是一直有个似心病一样的技术问题未被解决----即怎样地面状况发生大的变化时查找到故障地下管道。
在最初使用PE管时，我们照搬了别处的做法：（塑料警示带+示踪带）伴PE管回填，塑料警示带的主要作用是为防止其他动土作业损坏PE管，在查找确切管位时并不能起直接的作用；示踪带的结构组成是两层PE塑料膜中间夹着窄条的铝簿，其作用尚未可知。
后来，在地下钢管系统防腐状况检测的过程中，我们逐渐找到了解决的办法。
二、地下钢管系统防腐状况检测原理原理：大地中无限长的导体，加电源通电时，电流在导体中任意一点上的电流强度，在不考虑大地电阻、导体不存在不均匀放电等因素时，电流的变化（即衰减），只受供电的频率、导体的表层（防腐层）电阻、纵向电阻率（导体的电阻率）影响。
其变化规律是：式中：Ix—导体中任一点的电流强度(A)I0—初始电流点的电流强度（A）x—与供电点的距离（m）w—供电频率(Hz)c—导体的分布电容R—导体的表面电阻（Ω.m2 ）ρ—导体的电阻率（Ω.m-1）k—常系数（ k<1 ）从此式分析来看，电流可以传播到无限远，只是强度越来越小，测量时受检测仪器（感受交变电流产生的磁场变化）灵敏度、准确度的限制。
一般，I0=100mA时，导线中间不存在分流、漏电等问题时，目前的接收仪在2Km外仍可探到。
《聚乙烯管燃气管道工程技术规程》（CJJ 63-95））关于PE管示踪线的作法是采用金属导线，其他文献提及的国外的做法也基本上如此，但具体采用何种材料，如何检测，并无介绍。
地下钢管系统防腐状况检测原理给了我们一条思路----用2.5mm2铜芯导线取代示踪带。
三、PE管示踪带与示踪线测试性能及价格对比2001年8月19日，公司组织人员使用雷迪管线检测仪对平三路非开挖过路（俗称“地老鼠"作业）PE管进行了示踪及埋深的测定，由于在拖管时已同步拖进一根2.5mm2铜芯导线，所以只需要发射仪与导线一端连接，并加上电信号，即可用接收仪由近至远进行感应检测。
PE燃气管道示踪线的选择(最新版)
( 安全论文 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改PE燃气管道示踪线的选择(最新版)Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.PE燃气管道示踪线的选择(最新版)摘要：对PE燃气管道常用示踪线(铜包铜、铜包铝、铜芯电线)进行测试，分别从导电性、抗拉强度、造价等方面进行分析比较，铜包钢作为PE燃气管道示踪线的性价比最高。
关键词：燃气PE管；示踪线；PE管道探测；铜包钢；铜包铝；铜芯电线ChoiceofTraceLineforGasPEPipelineAbstract：Thecommontracelinessuchascoppercladsteel，coppercladaluminumandcopperwireforgasPEpipelinearetested．Thetracelinesareanalyzeandcomparedintermsofelectricalcondu ctivity，tensilestrength，manufacturingcostandsoon．CoppercladsteelastracerforthePEg aspipelinehasthehighestcostperformance．Keywords：PEgaspipe；traceline；PEpipelinedetection；coppercladsteel；coppercladaluminum；copperwire1概述目前市场上的示踪线有多种，比如：铜包钢、铜芯聚氯乙烯绝缘电缆(以下简称铜芯电线)、铜包铝等。
HX-13II示踪线
HX-13II示踪线一、示踪线概述随着PE管道在天然气及供水行业的进一步普及，燃气中/低压管网由PE管逐步取代钢管及铸铁管；由于PE管不导电，不导磁，无法对PE管进行追踪，给日后的管道维修带来不便，因此示踪线也随之出现。
目前市场上常用的“示踪线”有铜包钢材质示踪线，薄膜钢丝压制示踪线，电线示踪线。
二、示踪线的作用“示踪线”用于对PE管道的探测、追踪及定位；“示踪线”同PE管一起铺设；一般会采用金属线芯，通过探测设备给“金属线”施加信号，由探测接收机接收信号，从而找到示踪线的准确位置，即同步追踪到PE燃气管道的具体位置；以便于对PE管道进行改造及维修。
三、示踪线的发展示踪线的发展已经历三代：1.第一代示踪线：是由铝箔和塑料薄膜的母体组成，铝箔主要是传输信号，母体是固定铝箔。
这种示踪线缺点：铝箔强度非常低，即使在生产，运输过程中也很容易断裂，辅设易损伤，同时铝箔的电阻非常大，有效探测距离和深度有限。
2.第二代示踪线：是由钢丝和塑料薄膜压制而成，该示踪线由钢丝为导体，电阻大，探测距离有限，难以满足实际需要。
3.第三代示踪线：是由铜包钢金属线芯和PE外保护层组成，外观成线状。
以下以HX-13II示踪线为例！四、示踪线的替代产品•在第三代示踪线还没有诞生，二代产品又不能满足要求的情况下，电线成为示踪线的替代品，由于电线并不是针对PE管道示踪而设计的产品，其本身用于充当“示踪线”则有诸多缺限。
• 1.成本高：电线做为示踪线，其造价相对昂贵。
• 2.抗腐蚀和抗老化差：电线的外表面绝缘层是PVC，这种材料埋地后易老化，相对PE 材质有所不足。
•3抗拉力：电线金属芯是铜材质，抗拉力有局限性，在用于常规辅设及非开挖辅设时，断裂机率较高。
五、HX-13II示踪线的结构•PE外保护层，绝缘、防腐、防水、抗老化•铜层，增强导电性，提高电信号•钢芯，增强线体强度•双线连体结构，可以使两条线同等受力，受力均匀。
六、HX-13II示踪线有以下优势：• 1.电阻小• 2.抗拉强度高• 3.抗腐蚀和抗老化性能强• 4.双线优势• 5.连接处有专用防护接头连接七、电阻优势•HX-13II示踪线是由铜包钢线芯和PE外保护层组成，铜层覆盖在钢芯的表面，由于曲肤效应（对于导体中的电流，靠近导体表面处的电流密度大于导体内部电流密度），电流主要由铜层传导，由于铜的电阻非常小，也使得三代示踪线的电阻非常小，几乎和电线相当。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接方式
► HX-13II示踪线有专用的防护接头，用于线与线之 间的连接，接头具备防水防腐的密闭腔体，将示踪 线裸露线头放置于密闭腔体内，从而保护裸露的示 踪线头无法被腐蚀；接头由PE材料制造，本身具备 抗腐、抗老化的能力。
► “示踪线”用于对PE管道的探测、追踪及定位； ► “示踪线”同PE管一起铺设；一般会采用金属线芯，
通过探测设备给“金属线”施加信号，由探测接收 机接收信号，从而找到示踪线的准确位置，即同步 追踪到PE燃气管道的具体位置；以便于对PE管道进 行改造及维修。
示踪线的发展
示踪线的发展已经历三代：
1.第一代示踪线：是由铝箔和塑料薄膜的母体组成， 铝箔主要是传输信号，母体是固定铝箔。这种示踪 线缺点：铝箔强度非常低，即使在生产，运输过程 中也很容易断裂，辅设易损伤，同时铝箔的电阻非 常大，有效探测距离和深度有限。
► 1.成本高：电线做为示踪线，其造价相对昂贵。 ► 2.抗腐蚀和抗老化差：电线的外表面绝缘层是PVC，
这种材料埋地后易老化，相对PE材质有所不足。 ► 3抗拉力：电线金属芯是铜材质，抗拉力有局限性，
在用于常规辅设及非开挖辅设时，断裂机率较高。
HX-13II示踪线的结构
► PE外保护层，绝缘、防 腐、防水、抗老化
用万用表测量示踪线的另一端看是否有通路。 ► 应确保顶管的正常弧度，如偏大于直角，示踪线的
受力会相应增大，断裂的可能性也会增大。
HX-13II示踪线、工具及安装
► 安装所需工具 ► 剪刀或者小刀 ► 压线钳(电工用的) ► 剪线钳(电工用的) ► 接头及接线端子
连接夹/防护接头
► 防护接头 ► 接线端子
2.第二代示踪线：是由钢丝和塑料薄膜压制而成，该 示踪线由钢丝为导体，电阻大，探测距离有限，难 以满足实际需要。
3.第三代示踪线：是由铜包钢金属线芯和PE外保护 层组成，外观成线状。以下以中山市顺康塑料制品 有限公司生产的HX-13II示踪线为例！
示踪线的替代产品
► 在第三代示踪线还没有诞生，二代产品又不能满足 要求的情况下，电线成为示踪线的替代品，由于电 线并不是针对PE管道示踪而设计的产品，其本身用 于充当“示踪线”则有诸多缺限。
压膜示踪线
1200N
没有具体数据 260N
电线示踪线 （2.5平方）
480N
抗腐蚀和老化性
►HX-13II示踪线：该示踪线外保护层厚度在1 毫米以上，PE材质，和PE管道材质相同，具 有抗腐蚀和老化性强的特性。
►薄膜压制示踪线：该种示踪线是通过复合机 加温粘合工艺，用胶水将两层塑料薄膜粘合 而成，塑料薄膜厚度在0.2毫米左右，在埋地 几年后会产生分离，无法保护粘合在两层薄 膜间的金属芯，导致金属芯腐蚀。
HX-13II示踪线 铝箔示踪线
压膜示踪线
60.4Ω/km(单支） 没有具体数据 2950Ω/km
ห้องสมุดไป่ตู้
电线示踪线 （2.5平方）
56.7Ω/km
抗拉强度优势
► HX-13II示踪线的材质决定它在抗拉强度有突出表现，材质 是铜包钢材质，金属芯直径1.3毫米，钢芯抗拉，铜层导电， 它的抗拉力单支在600N以上，双线整体抗拉强度在 1200N以上，因此非常有利于非开挖穿越施工。
► 薄膜示踪线和电线示踪线的连接方式：将两个线头 拧在一起，一般选用热收缩管或防水胶布做为接头 的处理，防腐及防水效果根据热缩管的材质及施工 效果决定。
探测性
► HX-13II示踪线：常规铺设，埋深≤1.8米时，有效 探测距离在1000米内；非开挖铺设，埋深≤4米时， 有效探测距离在500米；非开挖铺设，埋深≤7米时， 有效探测距离在300米（以上是选用雷迪6000型设 备，探测的实际结果）。
► 铜层，增强导电性，提 高电信号
► 钢芯，增强线体强度
HX-13II示踪线的优势
HX-13II示踪线有以下优势： ► 1.电阻小 ► 2.抗拉强度高 ► 3.抗腐蚀和抗老化性能强 ► 4.连接处有专用防护接头连接
电阻优势
► HX-13II示踪线是由铜包钢线芯和PE外保护层组成， 铜层覆盖在钢芯的表面，由于曲肤效应（对于导体 中的电流，靠近导体表面处的电流密度大于导体内 部电流密度），电流主要由铜层传导，由于铜的电 阻非常小，也使得三代示踪线的电阻非常小，几乎 和电线相当。电阻对比如下表：
► 薄膜示踪线：常规铺设，埋深≤1.8米时，有效探测 距离在150米内；不能用于非开挖铺设。
► 电线示踪线和HX-13II类同，但是非开挖铺设要用 到截面积在6平方以上的电线，成本造价不适宜。
示踪线的铺设与探测
► 示踪线在铺设时一定要和管道一起放置。 ► 埋地管线探测人员要经过培训并且合格后才能上岗
操作 ► 探测时，将管线探测仪发射机一端接在示踪线上，
示踪线另一端接地。沿管线大致的走向，用管线探 测仪探测管线位置和深度。
非开挖穿越的应用
► 将示踪线捆绑在设备托头的钢丝环上，并用铁丝或 卡环再次紧固。
► 每隔5-8米的距离，用胶带将示踪线和PE管固定。 ► 顶管完成后，将示踪线一端的两条线连接在一起，
► 薄膜钢丝压制示踪线虽选用钢丝，但是钢丝线径为0.5mm， 抗拉强度较差，抗拉力低于300N，不能非开挖穿越施工。
► 电线示踪线：电线的全“铜”材质决定它的抗拉强度较低， 以（2.5平方）电线为例，抗拉力在500N以下，用于非开 挖穿越及常规辅设施工时，断裂机率较高。
HX-13II示踪线 铝箔示踪线

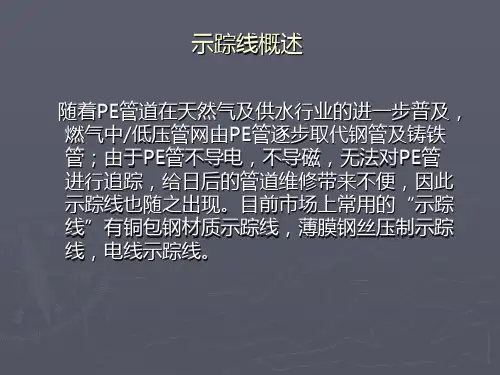

示踪线概述
随着PE管道在天然气及供水行业的进一步普及， 燃气中/低压管网由PE管逐步取代钢管及铸铁 管；由于PE管不导电，不导磁，无法对PE管 进行追踪，给日后的管道维修带来不便，因此 示踪线也随之出现。目前市场上常用的“示踪 线”有铜包钢材质示踪线，薄膜钢丝压制示踪 线，电线示踪线。
示踪线的作用
所需工具
► 剪刀(小刀也可以) ► 剪钳(电工用的) ► 压线钳(电工用的)
操作步骤—直线连接
► 用剪线钳剪断准备按装 接头的示踪线
分开示踪线
► 用剪刀或者小刀分开两 条连在一起的示踪线
