机床导轨的设计说明
导轨的设计与选择
一、导轨的设计与选择。
1、对导轨的要求1）导轨精度高导轨精度是指机床的运动部件沿导轨移动时的直线和它与有关基面之间的相互位置的准确性。
无论在空载或切削工件时导轨都应有足够的导轨精度，这是对导轨的基本要求。
2）耐磨性能好导轨的耐磨性是指导轨在长期使用过程中保持一定导向精度的能力。
因导轨在工作过程中难免磨损，所以应力求减少磨损量，并在磨损后能自动补偿或便于调整。
3）足够的刚度导轨受力变形会影响部件之间的导向精度和相对位置，因此要求轨道应有足够的刚度。
4）低速运动平稳性要使导轨的摩擦阻力小，运动轻便，低速运动时无爬行现象。
5）结构简单、工艺性好导轨的制造和维修要方便，在使用时便于调整和维护。
2、对导轨的技术要求1）导轨的精度要求滑动导轨，不管是V-平型还是平-平型，导轨面的平面度通常取0.01~0.015mm,长度方面的直线度通常取0.005~0.01mm；侧导向面的直线度取0.01~0.015mm,侧导向面之间的平行度取0.01~0.015mm,侧导向面对导轨地面的垂直度取0.005~0.01mm。
2）导轨的热处理数控机床的开动率普遍都很高，这就要求导轨具有较高的耐磨性，以提高其精度保持性。
为此，导轨大多需要淬火处理。
导轨淬火的方式有中频淬火、超音频淬火、火焰淬火等，其中用的较多的是前两种方式。
二、导轨的种类和特点导轨按运动轨迹可分为直线运动导轨和圆运动导轨；按工作性质可分为主运动导轨、进给运动导轨和调整导轨；按接触面的摩擦性质可分为滑动导轨、滚动导轨和静压导轨等三大类。
1）滑动导轨：是一种做滑动摩擦的普通导轨。
滑动导轨的优点是结构简单，使用维护方便，缺点是未形成完全液体摩擦时低速易爬行，磨损大，寿命短，运动精度不稳定。
滑动导轨一般用于普通机床和冶金设备上。
2）滚动导轨的特点是：摩擦阻力小，运动轻便灵活；磨损小，能长期保持精度；动、静摩擦系数差别小，低速时不易出现"爬行"现象，故运动均匀平稳。

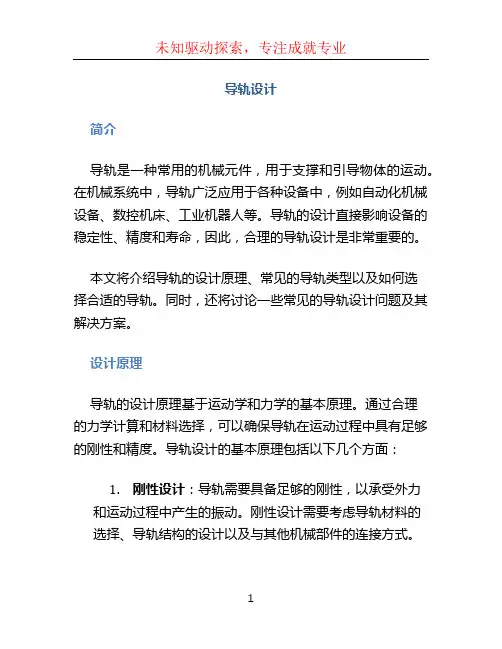

导轨设计 (2)
导轨设计简介导轨是一种常用的机械元件，用于支撑和引导物体的运动。
在机械系统中，导轨广泛应用于各种设备中，例如自动化机械设备、数控机床、工业机器人等。
导轨的设计直接影响设备的稳定性、精度和寿命，因此，合理的导轨设计是非常重要的。
本文将介绍导轨的设计原理、常见的导轨类型以及如何选择合适的导轨。
同时，还将讨论一些常见的导轨设计问题及其解决方案。
设计原理导轨的设计原理基于运动学和力学的基本原理。
通过合理的力学计算和材料选择，可以确保导轨在运动过程中具有足够的刚性和精度。
导轨设计的基本原理包括以下几个方面：1.刚性设计：导轨需要具备足够的刚性，以承受外力和运动过程中产生的振动。
刚性设计需要考虑导轨材料的选择、导轨结构的设计以及与其他机械部件的连接方式。
2.精度设计：导轨的精度设计包括平行度、垂直度、直线度等方面。
高精度的导轨能够确保设备的运动轨迹准确无误，减小误差。
3.润滑设计：导轨在运动过程中需要有良好的润滑条件，以减少摩擦和磨损。
润滑设计考虑导轨表面的润滑方式以及润滑剂的选择。
常见的导轨类型根据导轨的结构和原理，常见的导轨类型可以分为以下几种：1.滑动导轨：滑动导轨主要依靠滑动摩擦来实现运动。
滑动导轨结构简单、成本较低，适用于低速、低负载的运动。
常见的滑动导轨类型有滑块导轨和滑道导轨。
2.滚动导轨：滚动导轨主要依靠滚动摩擦来实现运动。
滚动导轨具有较高的刚性和精度，适用于高速、高负载的运动。
常见的滚动导轨类型有滚珠导轨和滚柱导轨。
3.气浮导轨：气浮导轨通过气体压力来实现运动。
气浮导轨具有低摩擦、无磨损和高刚性的特点，适用于高速、高精度的运动。
常见的气浮导轨类型有气浮滑台和气浮直线导轨。
4.磁浮导轨：磁浮导轨通过磁力来实现运动。
磁浮导轨具有无接触、无摩擦和高精度的特点，适用于超高速、超高精度的运动。
常见的磁浮导轨类型有磁浮滑台和磁浮直线导轨。
选择合适的导轨选择合适的导轨需要考虑以下几个方面：1.载荷和速度：根据设备的实际载荷和速度要求，选择合适的导轨类型和尺寸。
机床导轨设计资料
修不便
处，多用于横梁、立柱、
摇臂导轨
导轨常用防护罩
（4）按受力状况分：
开式导轨：在部件自重和外载作用下，导轨面在 全长上可以始终贴合的导轨。
闭式导轨：在较大的倾覆力矩时，部件自重不能 使导轨面贴合，必须用压板作为辅助 导轨面保证主导轨面贴合的导轨。
感谢阅读
• 感谢阅读
• 感谢阅读
2.圆周运动导轨 用于圆工作台、转盘等旋转运
动部件。
（1）平面圆环导轨 必须配有工作台心轴轴承，用
得较多。 （2）锥形圆环导轨
能承受轴向和径向载荷，但制造较困难。
（3）V形圆环导轨 制造复杂。
不管是直线还是圆环导轨，还可分为凸形导轨副与凹形导轨 副（按固定导轨的凹凸情况）。
凸形导轨副～不易积存切屑，但也不易存油，故常用于低速 移动的场合。
斜镶条调整
调整容易、受力均匀，但制造较难。
第二节 普通滑动导轨
一、直线运动滑动导轨 1.直线运动导轨的截面形状 直线运动导轨截面的基本形状主要有四种：三角形、矩形、燕尾形和圆柱
形，每种之中还有凸凹之分。
上述四种截面的导轨尺寸已经标准化了，可参看有关机床标准。
2. 直线运动导轨的组合
机床直线运动导轨通常由两条导轨组合而成，如图。
双矩形导 轨有宽式和窄 式组合，如图。
二、回转运动滑动导轨 回转运动导轨的截面形状有平面、锥面和V形面三种，如图。
平面环形导轨如图a具有承载能力大、工作精度高、结构简单、制造方便的
优点。
锥面环形导轨如图b的母线倾角常取30º，可以承受一定的径向载荷。 V形面环形导轨如图c、d、e可以承受较大的径向载荷和一定的颠覆力矩。
➢燕尾形导轨 – 制造较复杂，磨损不能补偿， 尺寸紧凑，调整（间隙）方便。

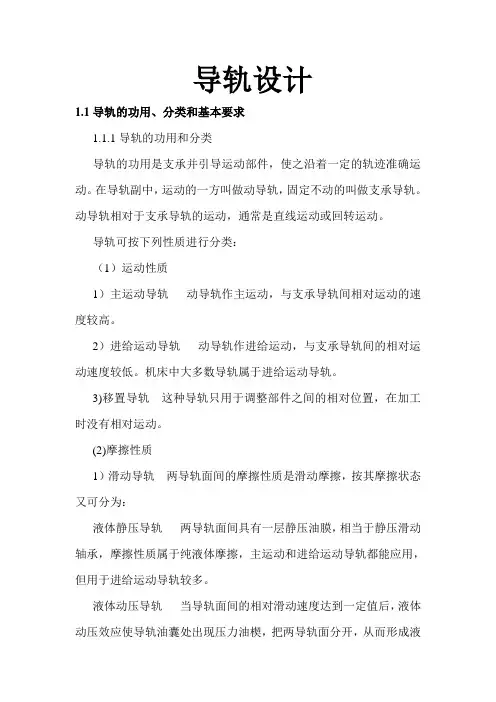

导轨设计简介
导轨设计1.1导轨的功用、分类和基本要求1.1.1导轨的功用和分类导轨的功用是支承并引导运动部件，使之沿着一定的轨迹准确运动。
在导轨副中，运动的一方叫做动导轨，固定不动的叫做支承导轨。
动导轨相对于支承导轨的运动，通常是直线运动或回转运动。
导轨可按下列性质进行分类：（1）运动性质1）主运动导轨动导轨作主运动，与支承导轨间相对运动的速度较高。
2）进给运动导轨动导轨作进给运动，与支承导轨间的相对运动速度较低。
机床中大多数导轨属于进给运动导轨。
3)移置导轨这种导轨只用于调整部件之间的相对位置，在加工时没有相对运动。
(2)摩擦性质1）滑动导轨两导轨面间的摩擦性质是滑动摩擦，按其摩擦状态又可分为：液体静压导轨两导轨面间具有一层静压油膜，相当于静压滑动轴承，摩擦性质属于纯液体摩擦，主运动和进给运动导轨都能应用，但用于进给运动导轨较多。
液体动压导轨当导轨面间的相对滑动速度达到一定值后，液体动压效应使导轨油囊处出现压力油楔，把两导轨面分开，从而形成液体摩擦，相当于动压滑动轴承，这种导轨只能用于高速场合，故仅用作主运动导轨。
混合摩擦导轨在导轨面间虽有一定的动压效应或静压效应，但由于速度还不够高，油楔所形成的压力油还不足以隔开导轨面，导轨面仍处于直接接触状态，大多数导轨属于这一类。
边界摩擦导轨在滑动速度很低时，导轨面间不足以产生动压效应。
2)滚动导轨在两导轨副接触面间装有球、滚子和滚针等滚动元件，具有滚动摩擦性能，广泛地应用于进给运动和旋转运动的导轨。
(3)受力情况1）开式导轨若导轨所承受的颠覆力矩不大，在部件自重和外载作用下，导轨面a和b在导轨全长上可以始终贴合的称为开式导轨，如图4. la所示。
2)闭式导轨部件上所受的颠覆力矩M较大时，就必须增加压板以形成辅助导轨面e，才能使主导轨面c和d都良好地接触，称为闭式导轨，如图4.1b所示。
1.1.2导轨的基本要求1．较高的导向精度导向精度是指动导轨运动轨迹的准确性。
它是保证导轨工作质量的前提，继而也保证了运动部件的运动准确性。

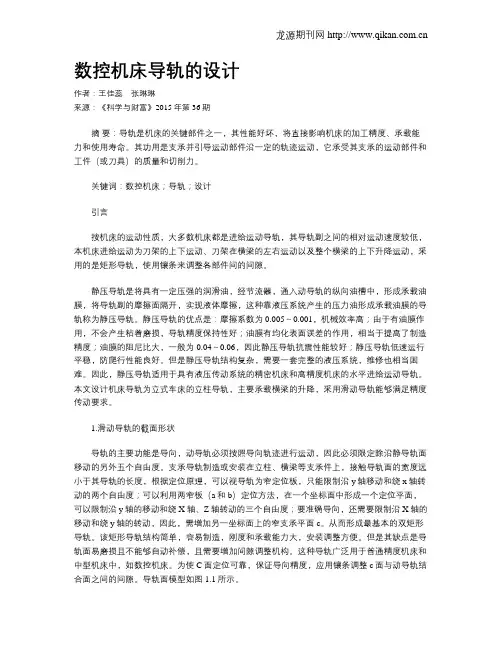

数控机床导轨的设计
数控机床导轨的设计作者：王佳蕊张琳琳来源：《科学与财富》2015年第36期摘要：导轨是机床的关键部件之一，其性能好坏，将直接影响机床的加工精度、承载能力和使用寿命。
其功用是支承并引导运动部件沿一定的轨迹运动，它承受其支承的运动部件和工件（或刀具）的质量和切削力。
关键词：数控机床；导轨；设计引言按机床的运动性质，大多数机床都是进给运动导轨，其导轨副之间的相对运动速度较低，本机床进给运动为刀架的上下运动、刀架在横梁的左右运动以及整个横梁的上下升降运动，采用的是矩形导轨，使用镶条来调整各部件间的间隙。
静压导轨是将具有一定压强的润滑油，经节流器，通入动导轨的纵向油槽中，形成承载油膜，将导轨副的摩擦面隔开，实现液体摩擦，这种靠液压系统产生的压力油形成承载油膜的导轨称为静压导轨。
静压导轨的优点是：摩擦系数为0.005～0.001，机械效率高；由于有油膜作用，不会产生粘着磨损，导轨精度保持性好；油膜有均化表面误差的作用，相当于提高了制造精度；油膜的阻尼比大，一般为0.04～0.06，因此静压导轨抗震性能较好；静压导轨低速运行平稳，防爬行性能良好。
但是静压导轨结构复杂，需要一套完整的液压系统，维修也相当困难。
因此，静压导轨适用于具有液压传动系统的精密机床和高精度机床的水平进给运动导轨。
本文设计机床导轨为立式车床的立柱导轨，主要承载横梁的升降，采用滑动导轨能够满足精度传动要求。
1.滑动导轨的截面形状导轨的主要功能是导向，动导轨必须按照导向轨迹进行运动，因此必须限定除沿静导轨面移动的另外五个自由度。
支承导轨制造或安装在立柱、横梁等支承件上，接触导轨面的宽度远小于其导轨的长度，根据定位原理，可以视导轨为窄定位板，只能限制沿y轴移动和绕x轴转动的两个自由度；可以利用两窄板（a和b）定位方法，在一个坐标面中形成一个定位平面，可以限制沿y轴的移动和绕X轴、Z轴转动的三个自由度；要准确导向，还需要限制沿X轴的移动和绕y轴的转动，因此，需增加另一坐标面上的窄支承平面c。
第十二章机床导轨的设计介绍
⑶燕尾形导轨：
承载较大的颠覆力矩，导轨的高度较小， 结构紧凑，间隙调整方便。但刚度性较差， 加工检验维修都不大方便。 适于受力小、层次多、要求间隙调整方便 的部位 ⑷圆柱形导轨：
制造方便，工艺性好，但磨损后较难调整 和补偿间隙。主要用于受轴向负荷的轨， 应用较少
2、导轨的组合形式 （1）双三角形导轨：不需要鑲条调整间隙， 接触刚度好，导向性和精度保持性好，但 工艺性差，加工、检验和维修都不方便
1、塑料软带 主要是氟塑料导轨软带，粘接在动导轨上 组成：以聚四氟乙烯为基体，添加一定比 例的耐磨材料 优点：摩擦系数低，约为铸铁—铸铁的1/3 动、静摩擦系数相近，防爬性能好 耐磨性可提高 1～2倍 可自润滑 磨损可更换，磨粒可嵌入塑料 局部压强很大的导轨不宜采用
三、有色金属 有色金属作导轨主要是镶装结构 材料特点是耐磨性较高，可防止撕伤，保 证运动的平稳性和移动精度 与铸铁的支承导轨相搭配，多用于重型机 床的动导轨上 主要牌号：锡青铜 ZQSn6-6-3 铝青铜 ZQAl 9-4
四、塑料 在动导轨上镶装塑料 特点： 摩擦系数低、耐磨性高、抗撕伤能力强、 低速时不易出现爬行、加工性和化学稳定 性好、工艺简单、成本低 应用范围： 在各类机床上都有应用，特别是用在精密 机床、数控和重型机床的动导轨上
二、圆周运动导轨 回转运动导轨的截面形状有三种： 平面环形、锥面环形和双锥面环形导轨。 （1）平面环形导轨： 结构简单、制造方便、能承受较大的轴向 力，但不能承受径向力，因而必须与主轴 联合使用，由主轴来承受经向载荷
（2）锥面环形导轨：
第4章 机床导轨设计_原第六章_
第四章机床导轨设计第一节 概 述一、导轨的功用和分类机床上两相对运动部件的配合面组成一对导轨副，不动的配合面为支承导轨，运动的配合面为动导轨。
导轨副的主要功用是导向和承载，为此，导轨副只许具有一个自由度。
导向原理如图4—1所示。
图4—1导向原理导轨副按下列性质分类。
1．运动轨迹(1) 直线运动导轨导轨副的相对运动轨迹为一直线。
如普通车床的溜板和床身导轨。
(2) 圆周运动导轨导轨副的相对运动轨迹为一圆，如立式车床的花盘和底座导轨。
2．摩擦性质(1) 滑动导轨其中有静压导轨、动压导轨和普通滑动导轨，它们的共同特点是导轨副工作面之间的摩擦性质为滑动摩擦。
(2) 滚动摩擦导轨副工作面之间装有滚动体，使两导轨面之间为滚动摩擦。
3．工作性质(1) 主运动导轨动导轨作主运动，导轨副间的相对运动速度高。
(2) 进给运动导轨动导轨作进给运动，导轨副之间的相对运动速度低。
(3) 移置导轨实现部件之间的相对位置调整，在机床工作时无相对运动。
(4) 卸荷导轨采用机械、液压或气压办法减轻支承导轨的负荷，降低静、动摩擦系数，以提高导轨的耐磨性、低速平稳性和运动精度。
二、导轨应满足的基本要求1．导向精度主要是指动导轨运动轨迹的精确度。
影响导向精度的主要因素有：导轨的几何精度和接触精度、导轨的结构形式、导轨及其支承件的刚度和热变形、静（动）压导轨副之间的油膜厚度及其刚度等。
2．精度保持性主要由导轨的耐磨性决定。
耐磨性与导轨的材料、导轨副的摩擦性质、导轨上的压强及其分布规律等因素有关。
3．刚度包括导轨的自身刚度和接触刚度。
导轨的刚度不足会影响部件之间的相对位置和导向精度。
导轨刚度主要取决于导轨的形式、尺寸、与支承件的连接方式及受力状况等因素。
4．低速运动平稳性动导轨作低速运动或微量位移时易产生摩擦自激振动，即爬行现象。
爬行会降低定位精度或增大被加工工件表面的粗糙度的值。
三、导轨的主要失效形式1．磨损①磨粒磨损。
这里的磨粒是指导轨面间存在的坚硬微粒，可能是落人导轨副间的切屑微粒或是润滑油带进的硬颗粒；也可能是导轨面上的硬点或导轨本身磨损所产生的微粒。
机床直线导轨的结构设计安装及调试
优秀的导轨系统可以使加工机床获得更快的进给速度。
在各种不同类型的导轨中，直线导轨具有快速进给的特点。
直线导轨又称为线轨、滑轨、线性导轨、线性滑轨，适用在直线往复运动场合，可以承担一定的扭矩，而且可以在高负载的情况下实现高精度、快进给的直线运动。
直线导轨的构成:直线导轨与平面导轨一样，具备两个基本组件：一是作为导向的固定组件，二是移动组件。
作为导向的导轨一般采用淬硬钢材料，经精磨后置于安装平面上，其基本功能类似于轴承环。
直线导轨横截面的几何形状比平面导轨要复杂得多，需要加工出沟槽以利于滑动组件的移动，沟槽的形状和数量，取决于机床及导轨要完成的功能。
直线导轨的移动组件和固定组件之间不是像平面导轨那样使用中间介质，而是用滚动钢球代替。
这种结构摩擦系数小、灵敏度高，更容易满足高速运动部件的工作要求。
机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。
固定组件安装有“v”字形结构的钢球支架，包裹着导轨的顶部和两个侧面。
为了支撑机床的工作部件，一套直线导轨至少有四个支架，对于支撑大型工作部件的情况，支架的数量可以多于四个。
直线导轨的设计:直线导轨系统的设计，其基本原则在于保证固定组件和移动组件之间有最大的接触面积，这样不仅可以提高系统的承载能力，而且也能够扩大系统的承受力面积，使间歇切削或重力切削产生的冲击力被扩散到尽可能大的区域。
为了实现这一点，导轨系统的沟槽形状有多种分类，最常用且最具有代表性的有两种：一种称为哥待式，又称为尖拱式，其形状是半圆形的延伸，接触点为半圆的顶点；另一种称为圆弧形。
无论采用哪一种结构，其目的只有一个，那就是力求使更多的滚动钢球半径与导轨接触，这是决定系统性能的关键。
直线导轨的加工和调试:由于直线导轨使用的都是标准部件，加工起来比较简单。
对于机床制造厂来说，唯一需要做的就是加工一个安装导轨的平面并校调导轨的平行度。
当然，为了保证机床的运行精度，对床身或立柱进行少量的刮研是有必要的。
机床导轨设计
机床导轨设计了解导轨的功用和应满意的基本要求，导轨的主要结构类型、工作原理及应用场合；理解合理选择导轨截面外形、材料及热处理的基本方法；把握调整导轨间隙的基本方法，以及提高导轨精度、刚度和耐磨性的措施。
一、导轨的功用和应满意的基本要求导轨的主要功用是承受载荷和导向。
导轨应满意的基本要求：1）导向精度高；2）承载力量大、刚度好；3）精度保持性好；4）低速运动平稳性好；5）结构简洁，工艺性好。
二、导轨的截面外形选择和导轨间隙的调整直线运动导轨的截面外形主要有四种：矩形、三角形、燕尾形和圆柱形。
不同截面外形的导轨可以相互组合，各种导轨副之中还有凸凹之分。
凸型导轨易清除掉切屑，但不易存留润滑油；凹型导轨则相反。
1）矩形导轨：具有承载力量大、刚度高、制造简便、检验和修理便利等优点；但缺点是存在侧向间隙，导向性差。
矩形导轨适用于载荷较大而导向性要求略低的机床。
2）三角形导轨：三角形导轨面磨损时，动导轨会下沉，自动补偿磨损量，不会产生间隙。
其顶角α越小，导向性越好，但摩擦力越大；α越大，承载力量增加，但导向性变差。
小α角的三角形导轨用于轻载精密机械，大α角用于大、重型机床。
3）燕尾形导轨：可以承受较大的颠覆力矩，导轨的高度较小，结构紧凑，间隙调整便利。
但是刚度较差，加工、检验和修理都不大便利。
适用于受力小、层次多、要求间隙调整便利的部件。
4）圆柱形导轨：制造便利、工艺性好，但磨损后较难调整和补偿间隙。
主要用于承受轴向负荷的导轨，应用较少。
常见不同截面外形导轨的组合形式：1）双三角形导轨：不需要调整间隙，接触刚度好，导向性和精度保持性好，但工艺性差，加工、检验和修理都不便利。
多用于精度要求较高的机床中。
2）双矩形导轨：承载力量大，制造简洁。
多用于一般精度机床和重型机床中。
3）矩形和三角形导轨的组合：这类组合的导向性好，刚度高，制造便利，应用最广。
4）矩形和燕尾形导轨的组合：能承受较大力矩,调整便利，多用在横梁、立柱、摇臂导轨中。
重型精密数控机床的静压导轨设计
重型精密数控机床的静压导轨设计简介在机床设备上经常使用滑动机构，其中静压导轨使用较广泛，特别是在立车上应用较多；现有静压导轨，其一般包括有浮动导轨、支撑导轨及供油系统，上述支撑导轨的导轨面上设有若干个油腔，借由供油系统，具有一定压力的润滑油从油箱导流出，通过油处理单元处理后，再经由分油单元的分流及节流作用，输入到所述导轨面上的油腔内，即可形成一层很薄的承载油膜，从而使浮动导轨与支撑导轨之间处于纯液体摩擦状态，摩擦系数较小，工作运动平稳，较好地消除了工作台低速运动的爬行现象。
然而，所述现有静压导轨的结构设计，由于未设有防护单元，其在工作过程中，浮动导轨不具有高稳定的压力支持，停止工作时，油腔内的油压在停止瞬间会较快地降低，从而使浮动导轨下降时与支撑导轨的导轨面间会产生一定的撞击力，不仅会影响浮动导轨在下降过程中的平稳性，而且还会大大缩短浮动导轨甚至整个静压导轨的使用寿命。
重型精密数控机床的静压导轨设计浮动导轨 1 支撑导轨 2 油腔 21 供油系统 3 油箱 31 油处理单元32油泵 33 电动机 34 油处理单元 35 压力保持单元 36 分油单元 37 压力调节单元 38 压力检测单元 39有浮动导轨 1、支撑导轨 2 及供油系统 3，支撑导轨 2 上与浮动导轨 1 相对应的导轨面上设有若干个油腔 21。
供油系统 3 包括有油箱31、油处理单元32、35、油泵33、电动机34、分油单元37、压力调节单元 38 及压力检测单元 39 ；其中，油处理单元 32 为滤油器，其设置在油箱 31 内，油处理单元 32 的出油端经由油泵 33 再分别与油处理单元 35 的入油端及压力调节单元 38 相连；油泵 33 由电动机34 驱动，油处理单元 35 为精密滤油器，其出油端与分油单元 37 的入油口相连，分油单元 37 设有多个分油出口，分别与支撑导轨 2 的若干个油腔 21 相连，分油单元37起到了分流及节流功效；所述压力调节单元38为溢流阀，其溢流口回接至油箱31 内，供油压力调节用，对应在分油单元 37 与油腔 21 相连的油路上还设有压力检测单元 39，其检测得的压力参数回馈至供油系统 3，以使压力调节单元 38 执行相应操作，最终实现压力调节作用。
第4章_导轨设计
但不能承受较大的颠覆力矩。 导向性比平面环行导轨好，但制造较难。
第4章 导轨设计
V形环面导轨
特点： 可以承受较大 的径向载荷、轴向 载荷和一定的颠覆 力矩。
制造研磨困难，故 工艺性差。有被平 面环行导轨取代的 趋势。
第4章 导轨设计
（3）镶装导轨：镶装导轨有镶纲导轨（支承导轨）、
第4章 导轨设计
矩形导轨：
1）刚度高，加工、维修较方便。但 因侧面间隙使导向性差。 2）适用于载荷较大，导向性要求略 低的设备。
燕尾形导轨：
1）高度较小，间歇调整方便，可 以承受颠覆力矩。
2）刚度差，加工、检验和维修不 方便。 3）适用于受力小、层次多、要求间 隙调整方便的场合。
第4章 导轨设计
圆柱形导轨：
宽式组合的导向性比窄式组合更差
第4章 导轨设计
三角形和矩形导轨的组合：导向性好、制造方便、刚 度高。故应用广泛，如磨床、龙门刨床等工作台导轨
燕尾形导轨：闭式导轨中接触面最少的结构，用一根 镶条就可调节各接触面的间歇。如牛头第刨4章床导的轨滑设计枕。
矩形和燕尾形导轨：调整方便，能承受 较大扭矩。多用于横梁、立柱等的导轨。
导轨结合面配合的松紧对设备的工作性能影响很 大。过紧操作困难，磨损加快；过松影响运动精度， 甚至产生振动。因此，必须对导轨间歇进行调整。
调整导轨间歇的装置有镶条和压板两种。
镶条：调整矩形导轨和燕尾形导轨的侧隙，以保证
导轨面的正常接触。镶条放在导轨受力较小一侧。 通常有平镶条和楔形镶条两种。
第4章 导轨设计
三角形导轨的对称和不对称两种结构
支承导轨的凸 三角和凹三角
当水平力大于垂直力， 两侧压力分布不均时用
机床导轨设计
5）、矩形和燕尾形导轨的组合 由于它兼有调整方便和能承受较大力矩的优点，多用于 横粱、立柱和摇臂的导轨副等。
6）、双圆柱型导轨的组合 圆形导轨具有制造方便，不易积存较大的切屑的优点， 但间隙难以调整，磨损后也不易补偿。常用于移动件只受轴 向力的场合，如推床、攻螺纹机和机械手的导轨副 等。
综上： 1、要求导轨有较大的刚度和承载能力时，采用矩形导
速度较高。进给运动导轨的动导轨与支承导轨之间，相对运 动的速度较低。移置导轨只用于调整部件之间的相对位置， 移置后固定，在加工时没有相对运动。
（3）按摩擦性质分 分为滑动导轨和滚动导轨。
在滑动导轨中有（液体静压导轨）、（液体动压导轨） 和（普通滑动导轨）。
（4）按受力情况分 分为开式导轨和闭式导轨。 在重力和外载的条件下，导轨面在全长上可始终贴合的
缺点: 摩擦阻力大、磨损快，动静摩擦系数大，低速时 易产生爬行。
普通滑动导轨，动导轨移动速度越高，动压效应越好， 工作状态越好。
油沟对动压效应有影响一、导轨的润滑 1、润滑的目的、要求与方式 目的:是为了降低摩擦力、减少磨损、降低温度和防止生锈。 要求: 1）、保证按规定供给导轨清洁的润滑油，油量可以调节，尽量 采取自动和强制润滑。 2）、润滑装置应简单，元件要可靠，要有安全装置，在开动之 前应供应充足的润滑油。 方式: 1）、人工定期向导轨面浇油。 2）、在运动部件上装润滑电磁泵或手动润滑泵。 3）、用专门的供油系统使压力油强制润滑。 润滑剂的选择： 导轨常用的润滑剂有润滑油和润滑脂，滑动导轨用润滑油，滚动导
2、压板 压板用于调整辅助导轨面的间隙和承受颠覆力矩。
构造简单，调 整麻烦，用于不经 常调整间隙和间隙 对加工影响不大的 场合。
调整量受垫 片厚度的限制， 降低了结合面的 接触刚度。
机床导轨的设计ppt课件
3.刚度 本身刚度 接触刚度 4.低速运动平稳性 “爬行”：低速运动 动静摩擦系数 自激振
动 2
三、导轨的主要失效形式
1.磨损 （1）磨粒磨损
导轨面间的坚硬微粒：切屑 尘土等 （2）咬合磨损
局部压强高，破坏吸附膜，裸露，冷焊 2.疲劳和压溃
滚动导轨多见失效形式 疲劳：表层接触应力 疲劳剥落 压溃：接触应力过大，产生塑性变形
• 平面圆环导轨： 承载能力大 制造方便 只能承受轴向载荷
应用：立式车床 圆工作台磨床等 • 锥面圆环导轨：
导向性好 可承受轴向和径向载荷 • V形圆环导轨：
可承受较大轴向力、径向力和颠覆力矩 制造和装配比较困难 应用：立式车床的花盘导轨
9
10
三、导轨的间隙调整及导向面的选择
1.压板调整 （1）刮研或修磨 （2）螺钉调节 （3）改变垫片 2.镶条调整 （1）平镶条：在着力点有挠曲变形，刚度低 （2）斜镶条：斜度1：100～1：40 （3）镶条的位置：窄导向－－较好
P max(min)＝pF±pM＝F(1±6M/FL)/aL 关于参数M/FL取值的讨论： M/FL>1/6 梯形分布 M/FL=1/6 三角形 M/FL=1/2 如果没有压板 pmax=∞
15
3.合理设计导轨的布局
• 减少磨损对加工精度的影响 例：车床导轨 矩形—山形组合
导轨面的磨损量在X、Z方向引起位移： x1 = ub sinβ－ ua sinα z1 = ub cosβ+ ua cosα
宽导向
11
12
13
四、滑动导轨的设计计算
1.导轨的受力分析 外力：重力 切削力 牵引力 反力：各导轨面支反力和支反力矩 例：数控车床纵向导轨
第十二章 机床导轨的设计
第四节
滑动导轨的验算
滑动导轨应验算导轨的压强和压强的分布 压强——耐磨性 压强分布——磨损的均匀性和是否采用压 板 步骤：1、受力分析 2、计算压强 一、受力分析 以数控车床刀架纵导轨为例 P247
导轨所受外力：重力、切削力、牵引力等 F c—切削力 F f—进给力 F p—背向力 FQ—牵引力 W—重力 通过静力方程求解 分别对 X、Y、Z 坐标取矩得：
当 6M/FL=1，即 M/FL=1/6 时 P min=0 P max=2Pav 压强按三角形分布
这是一种使动导轨与支承导轨在全长接触 的临界状态 如压强分布属上述情况，则均可采用开式 导轨
当 6M/FL＞1，即 M/FL＞1/6 时，主导轨 面上将有一段长度不接触，实际接触长度 为：Lj
⑶燕尾形导轨：
承载较大的颠覆力矩，导轨的高度较小， 结构紧凑，间隙调整方便。但刚度性较差， 加工检验维修都不大方便。 适于受力小、层次多、要求间隙调整方便 的部位 ⑷圆柱形导轨：
制造方便，工艺性好，但磨损后较难调整 和补偿间隙。主要用于受轴向负荷的轨， 应用较少
2、导轨的组合形式 （1）双三角形导轨：不需要鑲条调整间隙， 接触刚度好，导向性和精度保持性好，但 工艺性差，加工、检验和维修都不方便
f W—载荷/速度系数 无冲击振动 v≤15m/min时， f W=1～1.5 轻冲击振动 15＜v≤60m/min f W=1.5～2 有冲击振动 v＞60m/min f W=2.0～3.5 如果寿命以小时计，则
导轨的结构设计说明
直线导轨的结构设计（含转动导轨）1 导轨的作用和设计要求当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。
对导轨的要求如下：1.一定的导向精度。
导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的正确性。
2.运动轻便平稳。
工作时，应轻便省力，速度均匀，低速时应无爬行现象。
3.良好的耐磨性。
导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。
导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。
4.足够的刚度。
运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。
为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。
5.温度变化影响小。
应保证导轨在工作温度变化的条件下，仍能正常工作。
6.结构工艺性好。
在保证导轨其它要求的条件下，应使导轨结构简单，便于加工、丈量、装配和调整，降低本钱。
不同设备的导轨，必须作具体分析，对其提出相应的设计要求。
必须指出，上述六点要相互影响的。
2 导轨设计的主要容设计导轨应包括下列几方面容：1.根据工作条件，选择合适的导轨类型。
2.选择导轨的截面外形，以保证导向精度。
3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度围，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。
4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。
5.选择公道的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。
6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和丈量方法等。
3 导轨的结构设计1. 滑动导轨(1) 基本形式（见图21-10）三角形导轨：该导轨磨损后能自动补偿，故导向精度高。
它的截面角度由载荷大小及导向要求而定，一般为90°。
为增加承载面积，减小比压，在导轨高度不变的条件下，采用较大的顶角（110°～120°）；为进步导向性，采用较小的顶角（60°）。
机床主要部件设计_导轨设计
第三节 导轨设计
导轨应满足的基本要求
2）精度保持性：导轨设计制造的关键，也是衡量机床优劣的 重要指标之一。影响精度保持性的主要因素是磨损，即导轨 的耐磨性。
刚度不足，影响部件之间的相对位置精度和导轨的导向 精度，使导轨面上的比压分布不均，加剧导轨的磨损。
耐磨性——导向精度能否长期保持。导轨耐磨性与导轨材 料、导轨面的摩擦性质、导轨受力情况及两导轨相对运动速 度等有关。
静压导轨的优点： ①摩擦系数小，机械效率高；②导轨面被油 膜隔开，不产生粘结磨损，导轨精度保持好；③导轨的油膜较厚， 有均化表面误差的作用；④油膜的阻尼比大，导轨的抗振性能良好； ⑤导轨低速运动平稳，防爬行性能良好 。
静压导轨 结构复杂，需要一套完整的液压系统。
第三节 导轨设计
静压导轨按结构形式分开式和闭式。
图a ：通过精
图b：通过改变
图c：通过压板
磨或刮削压板厚 垫片层数和垫片厚度 和导轨间的平镶条调
度调整间隙。
调整间隙。
节间隙。
第三节 导轨设计
（2）矩形导轨和燕尾导轨的间隙调整 采用镶条来调整矩形导轨和燕尾导轨的侧面间隙。镶条应装在
导轨受力较小的一侧，以提高刚度。 ① 平镶条调整间隙
图a、图b：平镶条较薄，全长只由几个螺钉调整间隙，镶条在 几个点上受力，因此镶条易变形，刚度较低。
a、b 构成 个自由度 个自由度
yx,，xy,z
导轨制造容易，刚度和承载能力大，安装调整方便。但侧导向 需用镶条调整间隙补偿导轨面的磨损。广泛用于普通精度的中型车 床、组合机床、升降台铣床、数控机床等。
第三节 导轨设计
② 三角形和矩形导轨的组合
导轨的导向性好，制造方便、刚 度高。广泛用于车床、磨床、龙门 铣床、龙门刨、滚齿机、坐标镗床 的床身导轨。
