在洁净级别较低(≤1000级联邦标准209E) 的场合，此时吊顶上部没有静压箱，带有风管连接部件的FFU使得风管和FFU的连接十分方便。
四、电机
返回

目前，交流电机和直流电机在FFU中都有使用，直流电机的体积大，造价高，控制容易实现，能耗较高。交流电机的体积小，造价低，控制需要相应的技术，能耗较低。现在FFU所使用的电机的寿命大约为 4~10万小时不等。一些优秀的电机会有相应的技术，如无油润滑，密封轴承，带过热保护，换向器寿命得到显著提高等。
七、过滤器
返回
材质： (1) 外殼: 塑膠模具和強化玻璃纖維 (2) 中間: 玻璃纖維和丙烯酸的樹脂組成 (3) 隔板: 鋁質 (4) 密封物: 聚氨酯密封物
七、过滤器
U15: 99.9995%@0.12µ m U16: 99.99995%@0.12µ m U17: 99.999995%@0.12µ m
六、气流均衡装置
另外一种为动力曲线 (如图8所示)，主要通过曲线的形状来诱导气流的流动，同时也通过曲线上的孔的疏密分布来调节气流。
返回
七、过滤器
返回
什么是 HEPA ? HEPA是HIGH EFFCIENCY PARTICULATE AIR FILTER（高效率空气微粒滤心）的缩写，对0.3微米的粒子净化率为 99.97%,是目前被医疗界、实验室等专业环境认定的最高标准虑材。
FFU的起源
二、洁净室静压不足在一些改造项目中，由于条件限制，使得送风阻力很大，单独靠空调机组的送风压力来克服有困难，由于FFU自带动力，可以很好地解决这一问题。
FFU的起源
三、空调机房面积不够有一些改造项目，由于空调机房面积较小，不可能容纳大的空调机组，此时，用FFU的自带动力来弥补这一缺陷，从而可以减小使用的空调机组。这一优势也被应用到一些洁净度要求较低(如 1000级 10000级联邦标准209E)的场合。

FFU技术参数及安装要求

d)其它接受非标尺寸定做具有竞争性的价格
BACK
9) FFU的一些性能参数
风速为： 0.45m/s （ 90fpm) ±10% 噪声小于 50dbA. 全静压值为： 190到 280Pa. 90fpm
BACK
10) FFU 实验室
a) 环境噪音控制在40分贝。 b) Mock-up room c/w FFUs and M&E services. c) FFU 测试台 (2’x4’, 3’x4’ and 4’x4). d) 使用仪器微风电子测试仪Airdata Multimeter/Electronic Micronameter
速，EC实际节电系数会更高。
BACK
1) FFU常用尺寸
2’ x 2’ —— 575 x 575 mm 2’ x 3’ —— 575 x 875 mm 2’ x 4’ —— 575 x 1175 mm 2’ x 5’ —— 575 x 1475 mm 3’ x 4’ —— 915 x 1175 mm 3’ x 5’ —— 915 x 1475 mm 4’ x 4’ —— 1175 x 1175 mm
b) 后驱式离心风机
Backward Curved Blower Fans
低风量. 全静压值高（High total static pressure）. 噪音低.
BACK
C) 典型的EBM风机与FFU配套
2’x2’ 2’x3’ 2’x4’ 2’x4’ 3’x4’ 4’x4’
交流式
直流式
(Shotridge Instruments)
电脑噪音仪Sound Meter 万用表Ammeter/Multimeter 调压器Voltage Regulator 变频器Frequency converter 50 <=> 60 Hz 功率表Power meter 工具Tools set

工业企业设计卫生标准GBZ1-2010

《工业企业设计卫生标准》GBZ1-2010前言根据《中华人民共和国职业病防治法》制定本标准。

本标准是在GBZ1-2002《工业企业设计卫生标准》基础上修订的，本标准除个别语句明确表示为参照条款外均为强制性条款。

自本标准实施之日起，GBZ 1-2002已于2010年8月1日起被GBZ1-2010代替实施。

本标准与GBZ 1-2002相比主要修改如下：a）调整了标准的适用范围，新增加了对事业单位和其他经济组织建设项目的卫生设计及职业病危害评价、建设项目施工期持续数年或施工规模较大、因特殊原因需要的临时性工业企业设计，以及工业园区总体布局等的规定；b）增加及更新了规范性引用文件；c）增加了工业企业卫生设计常用术语及定义；d）调整了部分章节编排顺序及逻辑关系；e）增加了建设项目可行性论证阶段、初步设计阶段及竣工验收阶段的职业卫生要求以及职业卫生专篇编制、职业卫生管理组织机构和人员编制要求等内容；f）增加了在无法避开自然疫源地，或毗邻气体输送管道，或工业污染区进行工业企业选址时的职业卫生要求。

g）增加了工作场所职业危害预防控制的卫生设计原则；h）增加了工作场所防尘、防毒的具体卫生设计要求：——增加了除尘、排毒和空气调节设计的卫生学要求；——细化了事故排风的卫生学设计；——增加了毒物自动报警和检测报警装置的设计要求；——增加了系统式局部送风时工作地点的温度和平均风速的规定。

i）适当调整了防暑、防寒的卫生学设计要求：——空气调节厂房内不同湿度下的温度要求；——冬季工作地点的采暖温度和辅助用室的采暖温度。

j）调整了防非电离辐射的卫生学设计要求：——增加了大型极低频电磁场发射源选址、极低频电磁场发射源和电力设备选择以及新建电力设施的卫生学要求；——调整了工频电磁场设备安装地址与居住区等区域距离的卫生学要求；——增加了居住区等区域磁通量密度最高容许接触水平；工业企业设计卫生标准1 范围本标准规定了工业企业选址与总体布局、工作场所、辅助用室以及应急救援的基本卫生学要求。

风淋室建设标准最新规范

风淋室建设标准最新规范风淋室是一种用于人员或物品进入洁净区域前的净化设备，广泛应用于电子、食品、医药、生物工程等行业。

最新的风淋室建设标准规范如下：一、风淋室设计原则1. 风淋室应根据使用环境和洁净度要求进行设计，确保其能有效去除人员或物品表面的尘埃和微生物。

2. 设计应考虑节能、环保、操作简便及维护方便。

3. 风淋室应具备良好的密封性能，防止外界污染物进入。

二、风淋室结构要求1. 风淋室主体结构应采用耐腐蚀、易清洁的材料，如不锈钢。

2. 风淋室的门应为自动或半自动，确保在风淋过程中门的密封性。

3. 风淋室内部应安装高效过滤系统，过滤效率不低于HEPA级别。

三、风淋室性能指标1. 风速：风淋室的风速应达到20m/s以上，以确保有效去除尘埃。

2. 噪音：风淋室在运行时的噪音应控制在70dB以下。

3. 照明：风淋室内应提供足够的照明，确保操作人员能清晰看到内部情况。

四、风淋室控制系统1. 控制系统应具备自动感应启动、延时关闭等功能。

2. 应有紧急停止按钮，以便在紧急情况下立即停止风淋室运行。

3. 控制系统应具备故障自诊断功能，便于维护和故障排查。

五、风淋室安全与环保要求1. 风淋室应配备漏电保护、过载保护等安全装置。

2. 风淋室的运行不应产生有害气体或液体，符合环保要求。

3. 风淋室的安装位置应避免对周围环境造成影响。

六、风淋室维护与保养1. 定期检查风淋室的过滤系统，及时更换或清洗过滤材料。

2. 定期对风淋室的电气系统进行检查和维护。

3. 保持风淋室的清洁，避免灰尘积累影响风淋效果。

七、风淋室验收标准1. 风淋室安装完毕后，应进行风速、噪音等性能指标的测试。

2. 检查风淋室的密封性能，确保无漏风现象。

3. 对控制系统进行测试，确保所有功能正常运行。

八、结语风淋室作为洁净室的重要组成部分，其建设标准规范对于保证生产环境的洁净度至关重要。

企业在建设风淋室时应严格遵循上述规范，确保风淋室的安全性、有效性和可靠性，从而为生产提供良好的环境保障。

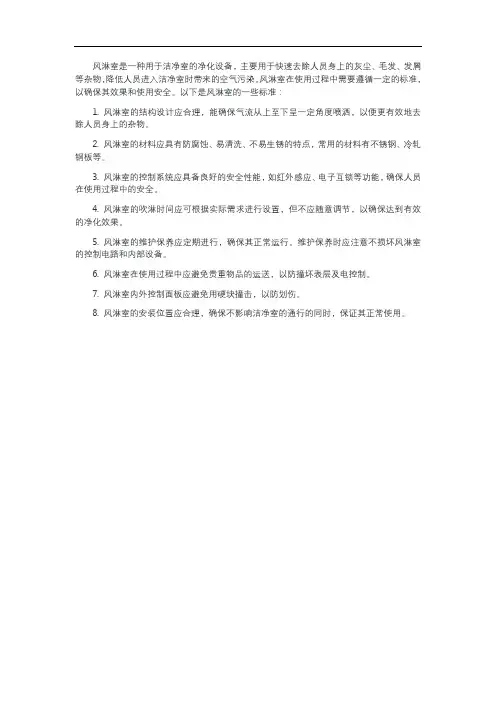

风淋室的标准

风淋室是一种用于洁净室的净化设备，主要用于快速去除人员身上的灰尘、毛发、发屑等杂物，降低人员进入洁净室时带来的空气污染。

风淋室在使用过程中需要遵循一定的标准，以确保其效果和使用安全。

以下是风淋室的一些标准：
1. 风淋室的结构设计应合理，能确保气流从上至下呈一定角度喷洒，以便更有效地去除人员身上的杂物。

2. 风淋室的材料应具有防腐蚀、易清洗、不易生锈的特点，常用的材料有不锈钢、冷轧钢板等。

3. 风淋室的控制系统应具备良好的安全性能，如红外感应、电子互锁等功能，确保人员在使用过程中的安全。

4. 风淋室的吹淋时间应可根据实际需求进行设置，但不应随意调节，以确保达到有效的净化效果。

5. 风淋室的维护保养应定期进行，确保其正常运行。

维护保养时应注意不损坏风淋室的控制电路和内部设备。

6. 风淋室在使用过程中应避免贵重物品的运送，以防撞坏表层及电控制。

7. 风淋室内外控制面板应避免用硬块撞击，以防划伤。

8. 风淋室的安装位置应合理，确保不影响洁净室的通行的同时，保证其正常使用。

风淋室洁净等级要求标准

风淋室洁净等级要求标准通常是根据ISO Class标准来划分的。

一般来说，风淋室分为100级、1000级、10000级等不同等级，分别表示洁净度要求不同。

100级风淋室：该等级的风淋室洁净度要求颗粒物的直径小于0.5微米的粒子数量不超过3500个/m。

1000级风淋室：该等级的风淋室洁净度要求颗粒物的直径小于5微米的粒子数量不超过350000个/m。

10000级风淋室：该等级的风淋室洁净度要求颗粒物的直径小于5微米的粒子数量不超过3500000个/m。

此外，根据不同的行业和生产环境，风淋室的洁净等级要求也可能有所不同。

例如，有些特殊场所可能需要更加严格的洁净度要求，如制药、医疗、食品加工等行业。

需要注意的是，风淋室的洁净等级要求并不是固定不变的，可以根据实际需求进行调整和定制。

在选择风淋室时，应根据具体的使用需求和场合选择符合要求的洁净等级。

国标风淋室验收标准

国标风淋室验收标准
国标风淋室验收标准是指对风淋室进行验收时所需符合的国家标准，其目的是
为了确保风淋室的设计、安装和使用符合国家相关规定，保证其在实际使用过程中能够达到预期的效果和要求。

风淋室作为一种重要的洁净室设备，广泛应用于医药、生物工程、电子、食品等领域，其验收标准的严格执行对于保障生产环境的洁净度和产品质量具有重要意义。

首先，国标风淋室验收标准要求对风淋室的设计和安装进行全面的检查和评估。

包括风淋室的结构设计是否符合相关标准要求，风淋室的材料选用是否符合洁净室要求，风淋室的安装是否符合相关规范，风淋室的通风系统是否能够满足洁净度要求等方面进行全面评估。

只有在设计和安装方面符合国家标准的风淋室才能够进行下一步的验收。

其次，国标风淋室验收标准要求对风淋室的性能进行全面的测试和检验。

包括
风淋室的风速是否符合要求，风淋室的洁净度是否达到标准要求，风淋室的过滤器是否正常运行，风淋室的风量是否稳定等方面进行全面的测试。

只有在性能方面符合国家标准的风淋室才能够通过验收。

最后，国标风淋室验收标准要求对风淋室的使用和维护进行全面的培训和指导。

包括对风淋室的操作规程进行培训，对风淋室的日常维护和保养进行指导，对风淋室的故障处理和应急措施进行培训等方面进行全面的指导。

只有在使用和维护方面符合国家标准的风淋室才能够通过验收。

综上所述，国标风淋室验收标准是保证风淋室在设计、安装、使用和维护各个
环节都能够符合国家相关规定和标准，确保其在实际使用过程中能够达到预期的效果和要求的重要手段。

只有严格按照国家标准执行风淋室的验收，才能够保证风淋室的质量和性能达到国家标准要求，为生产和实验提供良好的洁净环境和条件。

ffu测泄露标准

ffu测泄露标准全文共四篇示例，供读者参考第一篇示例：FFU测漏标准，即用于风淋室风淋FFU过滤器检测漏气的标准，是行业内用于评估FFU性能的重要参考依据之一。

FFU（Fan Filter Unit）是指风扇过滤单元，是一种用于净化空气的设备，用于医院手术室、实验室、半导体生产厂等对空气干净度要求较高的场所。

FFU测漏标准则是指在使用风淋室过程中，如何评判FFU的性能是否合格。

在采用FFU进行过滤的空气中，如果存在漏气，将会影响到空气的净化效果，可能影响到实验室等环境对空气质量的要求。

FFU的漏气情况需要得到合理有效的评估，以确保其净化效果符合标准要求。

按照国际标准要求，FFU的气密性等级应为H级，也就是称为HEPA级别的，漏气率不能大于0.01%。

FFU测漏标准主要包括两种检测方法：静态检测和动态检测。

静态检测是将FFU放入密封容器内，通过检测压差来计算漏气率；而动态检测则是通过仪器将气流从FFU的各个面积进行检测，来计算漏气率。

在实际应用中，通常会结合两种方法进行综合检测，以确保结果的准确性和可靠性。

除了漏气率的评判标准外，FFU测漏标准还包括其他的一些要求，比如检测环境的温度、湿度、压力等因素。

这些因素都可能对FFU的性能产生影响，应当得到充分考虑，确保检测结果的准确性。

检测设备的选择和标定也对检测结果的可靠性造成重要影响，应当确保设备的准确性和稳定性。

FFU测漏标准是用于评估FFU漏气率的重要标准，对于保障空气净化效果、提升实验室环境质量起到了至关重要的作用。

在实际应用中，应当严格按照标准要求进行检测和评估，确保FFU的性能达到标准要求，从而保障实验室等环境的空气质量。

希望通过对FFU测漏标准的认识和遵守，能够更好地提升FFU的性能，保障实验室等环境对空气质量的要求。

第二篇示例：FFU（Fan Filter Unit）是一种常见的空气处理设备，广泛应用于洁净室和无尘车间等环境中。

在实际使用过程中，FFU的测漏性能是至关重要的，对于保证洁净室空气质量和节约能源消耗起着重要作用。

ffu测泄露标准

ffu测泄露标准全文共四篇示例，供读者参考第一篇示例：FFU测漏标准是指在过滤风扇单元（FFU）的生产过程中，要严格按照标准进行测漏测试，以确保产品质量和性能稳定。

FFU是一种用于洁净室、实验室和医院等环境中的空气净化设备，其主要作用是在保持洁净空气环境的保持空气质量清洁。

测漏是指通过检测FFU中的滤芯是否存在漏气的现象，因为漏气会导致空气净化效果下降，进而影响洁净室等环境的工作效果。

测漏标准在FFU生产领域尤其重要，下面我们就来详细了解一下FFU测漏标准的相关内容。

测漏标准的制定是基于国家相关规定和行业标准，比如ISO9001质量管理体系和ISO14644洁净室标准等。

根据这些标准，FFU测漏应该采用专业仪器和设备进行，确保测量的准确性和可靠性。

在实际测漏过程中，主要通过气密性测试、泄露气流测试和风速测试等手段来检测FFU的漏气情况。

气密性测试是利用气密性检测设备对FFU进行内部和外部气密性检测，以确认滤芯是否存在漏气点。

泄露气流测试是通过测量漏气风量来判断漏气的情况，一般情况下漏气风量不应超过规定数值。

风速测试则是检测FFU内部风速是否达到标准要求，以保证正常工作效果。

FFU测漏标准还包括检测环境温度、湿度、压力等因素，以确保FFU在各种环境条件下的稳定性和性能。

还需要对FFU的外观和结构进行检查，确保产品做工精细，无缺陷。

FFU测漏标准的制定和执行，有助于提高产品质量、确保性能稳定，满足客户对洁净空气环境的需求。

只有严格按照标准操作，才能保证FFU的品质和性能，进而提升整个洁净空气行业的竞争力和发展水平。

希望所有从事FFU生产和销售的企业都能重视测漏标准，提高产品质量和品牌知名度。

【文章结束】.第二篇示例：FFU测漏标准是在特定环境下对FFU（风淋室）进行检测，从而验证其性能是否符合要求的一项重要标准。

FFU是一种用于实验室、医院、制药厂等地方的空气净化设备，其主要作用是过滤和循环空气，以确保空气质量符合相关标准。

ffu与净化等级的换算

ffu与净化等级的换算FFU(风淋室)与净化等级的换算是现在常见的净化领域一个非常重要的问题，关系到众多生产领域的净化工作。

本文将从理论基础、实际情况、FFU净化等级、FFU净化等级与净化等级的换算以及注意事项等几个方面分析讲解FFU 与净化等级的换算。

一、理论基础净化等级主要指空气中污染颗粒的数量，划分为几个等级，例如国际上流行的GMP认证体系的净化等级（GMP制药管理条例）分别为100000级、10000级、1000级、100级和10级。

而FFU(风淋室)，则是一种利用高效过滤器过滤空气并由风机压送清洁空气，以达到提高净化等级的设备。

二、实际情况在现实中，化工厂、实验室、医院手术室、电子厂等高端净化领域都普遍使用空气净化设备。

然而，随着科技的进步，净化设备的种类越来越多，每种设备的净化等级并不一定都一样。

例如，以建筑物内空气为例，现行国家标准《建筑内环境污染控制标准》要求所有的过滤器、空气净化器都必须在空气中的PM2.5（细颗粒物）和PM10（可吸入颗粒物）≤75ug/m³，净化级别为G2。

换句话说，如果使用过滤效率为G2的空气净化器，则空气净化等级可以达到G2级别。

如果使用效率为G3的空气净化器，则可以达到G3级别。

三、FFU净化等级在FFU(风淋室)的净化等级中，从高到低分别为：U.S. FED STD 209E标准的100级、10万级、10万级别，U.S. FEDR-194U标准的10万级别和1万级别。

其中，所谓的10万级别即指在每立方米中，粒径达到0.5英寸的颗粒数量不超过100000个。

对于10万级别及以上的净化等级，需要使用H13和H14高效过滤器，而对于1万级别，需要使用G3和G4粗效过滤器和F7、F8和F9中效过滤器。

通过FFU设备可有效的降低空气中的颗粒浓度，减少生产过程中对质量的影响，提高产品质量，保证生产过程的安全性。

四、FFU与净化等级的换算在实际应用过程中，FFU与净化等级之间的换算的并不复杂。

FFU尺寸及风量介绍

FFU尺寸介绍
FFU有以下尺寸： 2*4-FFU(风机过滤单元)-1175*575*320 3*4-FFU(风机过滤单元)-1175*875*320 4*4-FFU(风机过滤单元)-1175*1175*320 FFU描述： FFU功能特性包括风机过滤单元可使用多种方式控制速度；运转功率消耗极低, 有效的降低成本；内置风道导流系统,降低噪声和压损,增长风机使用寿命和提高风机工作效率；可与各种高效（HEPA）、ULPA轻易搭配；直驱式离心风机，能提供高风量、高静压条件；确保不同环境下的使用；适合于洁净度在Class 11000级无尘室；特别适用于组装超净生产线,可根据工艺的需要配置为单台或多台使用,也可以将多台串联形成100级装配流水线。箱体材质有覆铝锌板、冷板烤漆、不锈钢201/304 广泛适用于洁净度在Class 11ห้องสมุดไป่ตู้00级各种洁净室，并可组装成超净生产线、洁净工作室、洁净棚、无尘衣柜、超净工作台。各个尺寸技术参数： 1、2*4-FFU(风机过滤单元)-1175*575*250 规格型号 2*4 外形尺寸（L*W*H）风量(m3/h) 风速洁净度 1175*575*250 1000 0.45m/s+20% 美国联邦标准209E
HEPA效率 HEPA尺寸噪音壳体材质电源功率重量
99.99%@0.3um 1175*575*69 48-55dba 304（430镜面）不锈钢 220V AC Hz 120W 25g 覆铝锌板
2、3*4-FFU(风机过滤单元)-1175*875*250 规格型号 3*4 外形尺寸（L*W*H）风量(m3/h) 风速洁净度 HEPA效率 HEPA尺寸噪音壳体材质电源功率 1175*875*250 1700 0.45m/s± 20% 美国联邦标准209E 99.99%@0.3um 1175*575*69 50.8dba 304（430镜面）不锈钢覆铝锌板 220V AC 50Hz 120W
