RS-232C、RS-422、RS-485串口引脚定义
无源 RS-232 RS-422485 自适应转换器产品使用说明书
WEB： 或
IR-1103 RS-232 to RS-422/485 Converter User’s Manual
-2-
IR-1103 RS-232 to RS-422/485 Converter User’s Manual
-1-
iittRRoobb
北京异特路智能通讯科技有限公司
6. 接线方式 ◆ 与RS-232设备的连接
当与IR-1103相连接的RS-232设备为DTE设备（如计算机） 时，可通过RS-232直通线与DTE设备相连或直接将IR-1103插
IR-1103是一款无源RS-232转RS-422/485自适应转换器。
T+ D+
T+ D-
R+
DB-9(1)DCD DB-9(2)RXD DB-9(3)TXD DB-9(4)DTR DB-9(5)GND DB-9(6)DSR DB-9(7)RTS DB-9(8)CTS DB-9(9)RI
RS-232 接口电路
2. 产品特点
串口的供电能力太弱），还可以从RS-485端的第6脚（+5V）
◆ 直接从RS-232串口取电，无须外部供电
和第5脚（GND）之间加一+5V的直流电源作辅助供电。此种方
◆ 采用异特路公司独创的RS-422/485自适应技术，无论是 法可以使IR-1103能够适应大多数应用场合。
422设备还是485设备，直接接上即可使用（无须任何设置） 5. 接口与信号
R+ 422设备 RT+ T-
IR-1103与RS-485设备连接时只需将IR-1103的D+、D-依
次与RS-485设备的D+、D-相连即可。
注意：由于RS-485在物理接口上没有国际标准，因此不同厂 家的RS-485设备的物理接口可能会不同，而且对信号正负极 性的标注也可能不同，如，有的标为D+和D-，有的标为A和B ，而有的标为B和A等等。请用户在接线时注意信号的正负极 性。
RS232电平 RS485电平 RS422电平 图文详解
RS232电平 RS485电平 RS422电平图文详解232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）得电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10MbpsRS232与RS485同为异步数据传输方式，都是用于数字信号的传输，仅仅是传输的方法不同。
以传输一个8位二进制数值“01001000”为例1.由于RS232采用三线制传输分别为TXD\RXD\GND，其中TXD为发送信号，RXD为接收信号。
在RS232中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”，为信号线对GND电压为-5—-15V；逻辑“0”，为信号线对GND电压为 +5—+15V。
理论上说，当要发送“01001000”这个数据时，在TXD信号线上应该测量到的波形为之所以说是理论上，是因为在异步数据传输时，要增加起始位、校验位、结束位。
但基本方式就是这样。
2.RS422采用4线传输方式，差分传输，发送数据线为T+\T-,接收数据线为R+\R-。
在RS422总线中：数据“1”以两线间的电压差为+2V至+6V表示；数据“0”以两线间的电压差为-2至-6V表示。
理论上说，当要发送“01001000”这个数据时，在T+/T-直接的差值在信号线上应该测量到的波形为也就是说，RS232的数据是TXD与GND之间的电压代表数据，而RS422的数据时T+与T-之间的电压代表数据。

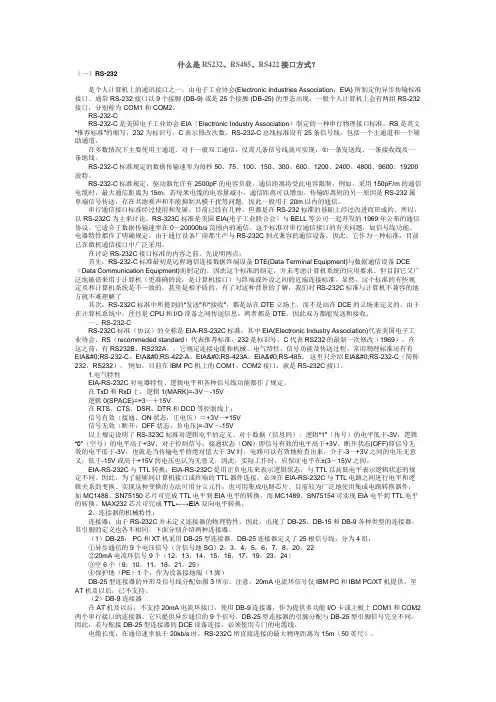

什么是RS232、RS485、RS422接口方式
什么是RS232、RS485、RS422接口方式？（一）RS-232是个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常 RS-232 接口以9个接脚 (DB-9) 或是25个接脚 (DB-25) 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。
RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS-323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
9针及25针串口通信接线线序【最新】
9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。
RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、N orthern Telcom 等几家大厂商发起的新型外设接口标准。

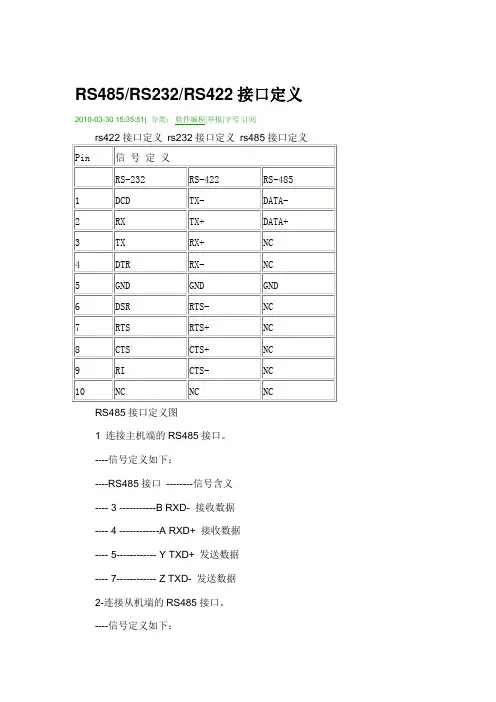

RS485RS232RS422接口定义
RS485接口定义图1 连接主机端的RS485接口。
----信号定义如下：----RS485接口--------信号含义---- 3 -----------B RXD- 接收数据---- 4 ------------A RXD+ 接收数据---- 5------------ Y TXD+ 发送数据---- 7------------ Z TXD- 发送数据2-连接从机端的RS485接口。
----信号定义如下：----RS485接口--------- 信号含义---- 3------------ Z TXD- 发送数据---- 4------------ Y TXD+ 发送数据---- 5------------ A RXD+ 接收数据---- 7------------ B RXD- 接收数据RS485接口定义RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。
"RS-232"是其最明确的名称。
在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。
严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。
DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。
标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。
这经常被制造商忽视（如:WYSE 终端就是孔输出DTE串口）但影响不大，只要搞清楚DCE、DTE就行了，然后按照标准接线图接线就不会错了。
（DTE、DCE 引脚定义相同）设备侧RS-422 串行接口插头是25 针母插：rs422接口定义P in NameDirDescription1 GNDShield Ground2 SRISignal Rate Indicator3 n/c- Spare4 SDSend Data5 STSend Timing6 RDReceive Data7 RTSRequest To Send8 RRReceiver Ready9 CTSClear To Send1 0 LLLocal Loopback。

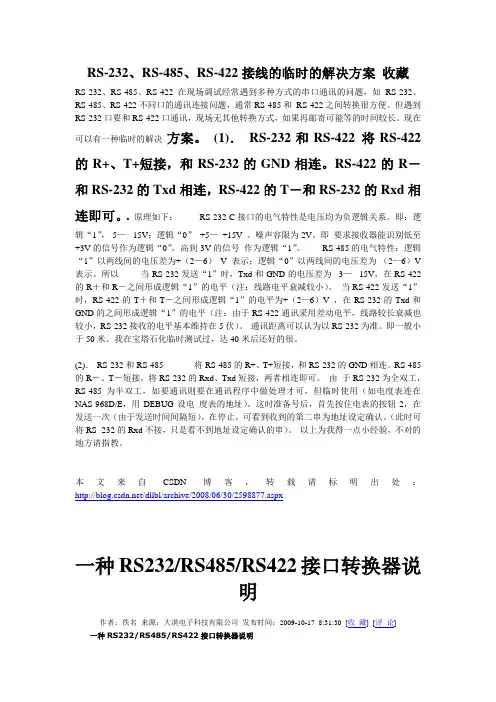

RS232,RS422,RS485 临时接线解决方案
RS-232、RS-485、RS-422接线的临时的解决方案收藏RS-232、RS-485、RS-422 在现场调试经常遇到多种方式的串口通讯的问题，如RS-232、RS-485、RS-422不同口的通讯连接问题，通常RS-485和RS-422之间转换很方便。
但遇到RS-232口要和RS-422口通讯，现场无其他转换方式，如果再邮寄可能等的时间较长。
现在可以有一种临时的解决方案。
(1)．RS-232和RS-422 将RS-422的R+、T+短接，和RS-232的GND相连。
RS-422的R－和RS-232的Txd相连，RS-422的T－和RS-232的Rxd相连即可。
.原理如下：RS-232-C接口的电气特性是电压均为负逻辑关系。
即：逻辑“1”，-5—-15V；逻辑“0”+5—+15V 。
噪声容限为2V。
即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”。
RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V 表示。
所以当RS-232发送“1”时，Txd和GND的电压差为-3—-15V，在RS-422的R＋和R－之间形成逻辑“1”的电平（注：线路电平衰减较小）。
当RS-422发送“1”时，RS-422的T＋和T－之间形成逻辑“1”的电平为+（2—6）V ，在RS-232的Txd和GND的之间形成逻辑“1”的电平（注：由于RS-422通讯采用差动电平，线路较长衰减也较小，RS-232接收的电平基本维持在5伏）。
通讯距离可以认为以RS-232为准。
即一般小于50米。
我在宝塔石化临时测试过，达40米后还好的很。
(2)．RS-232和RS-485 将RS-485的R+、T+短接，和RS-232的GND相连。
RS-485的R－、T－短接，将RS-232的Rxd、Txd短接，两者相连即可。
由于RS-232为全双工，RS-485为半双工，如要通讯则要在通讯程序中做处理才可，但临时使用（如电度表连在NAS-968D/E，用DEBUG设电度表的地址）。
rs232串口用户手册usermanual
主控机 PC 机
HXSP-2108B 型转换器
485+ 485-
RS-485 通信设备
HXSP-2108B 型转换器
RS-232 通信设备
RS-485 通信设备
五、电源及防浪涌接地保护 1、外 接 电 源 HX SP - 2 1 0 8B 接 口 转 换 器 可 以 采 用 产 品 已 配 的 9V 电 源 适 配 供 电 ， 也 可 以 从 其 它 直 流 电 源 或 设 备 供 电 ， 供 电 电 压 力 +9V， 电 流为 100Ma。 2、浪 涌 接 地 保 护 ： 普 通 的 接 口 转 换 器 没 有 配 备 大能量的保护装置，由于线路感应在接口 数据线上的瞬态高压，试图从设备的最小电 阻路径释放能量到地线。因此容易造成接口 器件的损坏。接口转换器在使用过程中为了 保证通信的安全可靠接地避免悬空。
发送负T- 发送正 T + 接收正 R+ 接收负R- GND
RS-485 定义
485-
485+ N L
N L GND
6 FCN FCN
3.RJ45 脚定义：
RJ45
1
2
3
4
5
6
RS-422
发送正T+ 发送负T- 接收正R+ 接收负R-
GND GND
RS-485 485- 485+
GND GND
4.RJ454 连接图
三、引脚定义：
1.RS-232 端引脚定义：
D B 9Female（PI N） 1 2 3 4 5 6 7 8 RS-232（DCE） D C D TXD R XD D TR G N A D SR R TS C TS
RS-422接口引脚定义
RS-422接口引脚定义
RS-422接口是一种高速低容错性的串行通讯接口，它是RS-232接口的升级版本，对出厂设备之间提供了高速连接，常用在电脑设备之间的连接。
RS-422接口主要由9个引脚组成，分别是：
1、A型接口：A编号引脚定义为发送端的逻辑高电平，也就是上拉电阻，可接受 -7V ~12V 的电压范围，接受此范围之外的电压则会减弱或者失效。
3、C型接口：C编号的引脚定义为发送端的信号管脚，可以接受1V左右的低电平信号，如果输入的电压超过这个范围则会导致发送信号失败。
5、E(+)型接口：E(+)编号的引脚定义为电源供给引脚，只能供给一极性（正电压）
的电源，通常的范围为7V~12V，并且分辨率要求很高。
总之，RS-422接口的9个引脚的定义如下：A(Tx+): 发送端的逻辑高电平； B(Tx-): 发送端的逻辑低电平； C(TxD): 发送端的信号管脚； D(RxD): 接收端的信号管脚；
E(+): 电源供给引脚； F(-): 电源回路； G(RTS): 控制信号引脚； H(CTS): 控制信号
管脚； T(Rx+): 接收端的接受测定信号引脚。
显示屏常用通信串口引脚定义及介绍
显示屏常用通信串口引脚定义及介绍串口, 定义, 显示屏, 通信RS-232、RS-422与RS-485串口标准简介一、RS-232C、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会（EIA）制订并发布的,RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺（速率低于100kb/s时）,并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。
为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用,许多厂家都建立了一套高层通信协议,或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的,视频服务器上的控制协议则更多了,如Louth、Odetis协议是公开的,而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
串口RS232__485引脚定义
RS4８5接口定义rs４85有两种,一种就是半双工模式,只有DATＡ+与DＡTA—两线,另一种就是全双工模式,有四线传输信号:Ｔ＋,T－,R＋,Ｒ－。
全双工模式时可认为就是rs４22。
１。
英式标识为TＤA(—) 、TDＢ(+) 、ＲDＡ(-)、RDB(+) 、ＧND2.美式标识为Y 、Z 、 A 、 B 、ＧNＤ3.中式标识为TＸD(+)/A 、TXD(－)／B 、RXD(—) 、RXD(+)、ＧNDｒｓ４85两线一般定义为(只接收不发送):"A, B"或＂Ｄate+,Datｅ—"即常说得:”485+,４85-"rs4８5四线一般定义为:”Y,Ｚ,A, B,"具体还要根据厂家得使用信号针脚而定,有得使用了ＲTS或DT Ｒ等针脚得4８5信号DB9(RS485)接口针脚定义１脚为数据A,2脚为数据B,５脚为地、RS－４２2得电气性能与RS—４85完全一样。
主要得区别在于: RＳ—42２有4根信号线:两根发送(Y、Z)、两根接收(A、B)。
由于RS－４22得收与发就是分开得,所以可以同时收与发(全双工)。
RS—485有2根信号线:发送与接收都就是A与B。
由于ＲS—485得收与发就是共用两根线所以不能够同时收与发(半双工)、* 能否将RS-422得Y－A短接作为RＳ-485得A,将ＲＳ－4２2得Z－B短接作为RＳ—485得B呢？回答:不一定。
条件就是RＳ－422必须就是能够支持多机通信得。
波士电子得所有接口转换器得RS－４２2口都能够支持全双工多机通信,所以可以这样简单转换为RS－４85。
RＳ-48５(或 RＳ—422)通信建议一定要接地线,因为 RS－4８5(或ＲS—422)通信要求通信双方得地电位差小于1Ｖ。
即:半双工通信接 3 根线(+A、—B、地),全双工通信接５根线(+发、—发、+收、—收、地)。
为了安全起见,建议通信机器得外壳接大地。
接线及引脚分配ＲS—48５得+A接对方得+A、—B接对方得—B、GND(地)接对方得ＧND(地)。
9针及25针串口通信接线线序
9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。
RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom 等几家大厂商发起的新型外设接口标准。
RS485总线接口引脚定义及说明
RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机（以51系列单片机为例）都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。
由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。
下面介绍以下rs485通讯接口定义的标准1.英式标识为TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND2.美式标识为Y 、Z 、A 、B 、GND3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为:"A, B"或"Date+,Date-"即常说的：”485＋，485－”rs485四线一般定义为："Y,Z,A, B,"一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。
9针口RS232,RS422,RS485接口定义
RS232接口RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（D TE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
随着设备的不断改进，出现了代替DB25的D B9接口，现在都把RS232接口叫做DB9。
RS-232是现在主流的串行通信接口之一。
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方的老树51 CPLD开发板”中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在50米左右。
接口定义RS232（DB9）1 DCD 载波检测2 RXD 接收数据接口说明3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 清除发送9 RI 振铃提示接口电平RS232采用负逻辑电平：-15~-3：逻辑1；+15~+3：逻辑0；电压值通常在7V左右RS-422RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
RS232、RS422、RS485针脚制作
RS232/RS422/RS485引脚如何？串口线应该分别如何制作，才能正确的使用RS232/RS422/RS485？Pin 信号定义RS232•RS232 (DB9)引脚定义1. DCD :载波检测。
主要用于Modem通知计算机其处于在线状态，即Modem检测到拨号音，处于在线状态。
2. RXD:此引脚用于接收外部设备送来的数据；在你使用Modem时，你会发现RXD指示灯在闪烁，说明RXD引脚上有数据进入3. TXD:此引脚将计算机的数据发送给外部设备；在你使用Modem时，你会发现TXD指示灯在闪烁，说明计算机正在通过TXD引脚发送数据。
4. DTR:数据终端就绪；当此引脚高电平时，通知Modem可以进行数据传输，计算机已经准备好。
5. GND:信号地；此位不做过多解释。
6. DSR:数据设备就绪；此引脚高电平时，通知计算机Modem已经准备好，可以进行数据通讯了。
7. RTS:请求发送；此脚由计算机来控制，用以通知Modem马上传送数据至计算机；否则，Modem将收到的数据暂时放入缓冲区中。
8. CTS: 清除发送；此脚由Modem控制，用以通知计算机将欲传的数据送至Modem。
9. RI : Modem通知计算机有呼叫进来，是否接听呼叫由计算机决定。
•232完整接法是2，3交叉，4，6交叉，7，8交叉5直连，流控方能起作用。
RS485/422RS-422 是一个差分标准，允许传送更远的距离，高输入电阻和更强的驱动能力允许总线上连接多个节点；RS-422的另外一个好处是有单独的发送和接收通道，因此不必要控制数据方向装置之间任何必须的信号交换可以按软件方式XON/XOFF握手或硬件方式一对单独的双绞线实现。
RS422使用二对特性阻抗为120~150欧姆屏蔽双绞线，通信距离与RS485基本一致。
RS-485 的驱动器可以用在RS-422的应用中，因为RS-485满足所有的RS-422规范，反之则不成立。
RS232串口通信详解(引脚定义,电气特性,传输格式,接收过程,单片机晶振,RS485,RS422
---------------------------------
485和RS422
RS485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。RS485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS485用于多点互连时非常方便，可以省掉许多信号线。应用RS485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。
5
GND 信号地
6 调制解调器 DSR 通讯设备准备好
7 PC RTS 请求发送
8 调制解调器 CTS 允许发送
9 调制解调器 RI 响铃指示器
两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。
---------------------------------
单片机机器周期t3=12*t2
t1/t3=96
即对于9600BPS的串口，单片机对其以96倍的速率进行采样。
如果单片机晶振用的不正确，会对串口接受产生误码。
关于单片机晶振的选择和寄存器设置详见：
/embedded/51danpianji/danpianji06_chuankou.html
（3）接收端检测到起始位后，隔16个接收时钟，对输入信号检测一次，把对应的值作为D0位数据。若为逻辑1, 作为数据位1；若为逻辑0，作为数据位0。
（4）再隔16个接收时钟，对输入信号检测一次，把对应的值作为D1位数据。….，直到全部数据位都输入。
RS232、RS485、RS422电平,及常见逻辑电平标准
RS232、RS485、RS422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚A,B发送端AB间的电压差＋2 ～＋6v 1－2 ～－6v0接收端AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbps422只能做到单向传输，半双工通讯，最高传输速率10Mbps485双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
RS-232C、RS-422、RS-485串口引脚定义
RS-232C、RS-422、RS-485串口引脚定义从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线的基础。
无论是RS-232C、RS-422，还是RS-485，串口接口的外形、尺寸都是相同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线，首先要知道串口各引脚的定义。
观察一个标准的串口，会发现串口无论是9针的标准串口物理外形（如图3.4所示），还是25针串口物理外形（如图3.6所示），如果横着看，都显示两排引脚。
除了两排引脚这一特征之外，还有就是无论是公头，还是母头，两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状（俗称“D形”）。
9针引脚中，大的一边有5个引脚，小的一边有4个引脚。
本章除非专门说明，否则所有引脚线序都是指串口外侧的线序，各引脚编号及意义如图3.40所示。
根据图3.40的引脚顺序号，如果是作为RS-232C接口，则各引脚定义如表3.2所示。
表3.2 RS-232C引脚意义表各引脚的电气特性为：在TxD和RxD上，逻辑“1”为-3V~-15V；逻辑“0”为+3V~+15V。
在RTS、CTS、DSR、DTR和DCD等控制线上，信号有效为+3V~+15V；信号无效为-3V~-15V。
对于数据信号，逻辑“1”为低于-3V，逻辑“0”为高于+3V；对于控制信号，接通ON为低于-3V；断开OFF为高于+3V；-3V~+3V、低于-15V、高于+15V都表示电压无意义。
作为RS-232C接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定义”。
而作为RS-422和RS-485接口，则没有“标准”引脚定义的说法，因为RS-422和RS-485连通常的标准接口也没有，具体采用什么接口，接口中使用哪些引脚，完全取决于设备设计生产商自己的定义。
不过，作为RS-422和RS-485标准本身，定义了按照这两个标准进行通信时，所必须提供的信号线，并且，实际的使用中，绝大多数厂商继续使用标准的串口接口作为其通信的硬件接口，所以才有前面所说“RS-232C/422/485”采用相同的硬件接口的说法。
西门子串口引脚定义及协议使用
西门子串口引脚定义及协议使用串口通讯，又经常被称为点对点通讯或者PtP通讯，是工业设备中的一种非常通用的通讯方式，常用于获取相对远程采集设备的数据。
串行通信，通常利用RS232C或者RS485电气接口，实现ASCII码或者Modbus通讯；其特点是通信线路简单，成本较低，用于解决不同厂商产品之间节点少、数据量小、通讯速率低、实时性要求不高的场合，如过程仪表、变频器、连接扫描仪、条码阅读器等带有串行通讯接口的设备，CP卡加载通讯协议后，还可以和支持Modbus协议的现场仪表通讯。
为了实现设备相互通讯，通讯双方的通讯接口和通讯协议要一致，最基本的串行通讯的数据帧格式和波特率也要匹配。
西门子串行通讯支持的数据帧格式：·起始位：1位；·数据位：7/8位；·校验位：1位奇/偶校验位，或者没有校验位；·停止位：1/2位。
常用的串行数据接口有:RS232C 和RS485/422。
RS-232C、RS-422/485 标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
一、RS232C接口RS-232C 是低速率的单端串行通讯，RS-232C 采取不平衡传输方式，即所谓单端通讯。
1.RS232C 通讯接口特点·RS-232采取不平衡传输方式，其收、发端的数据信号是相对于信号地，抗共模干扰能力差；·近距离通讯，最大通信距离15m；·只能用于点对点（即一对收/发设备）通讯。
2. RS232C 接口定义RS232C并未定义连接器的物理特性，不同类型的连接器引脚定义也各不相同，其中9针和25针的引脚定义对照，所示。
最为简单且常用的是三线制接法，即Txd，Rxd和地线三根，如上图中红色（2，3）和紫色（5）三个针脚。
二、RS422/485 接口RS-422/485 改进RS-232 通信距离短、速率低的缺点。
RS232、RS485、RS422电平,及常见逻辑电平标准
RS232、RS485、RS422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
