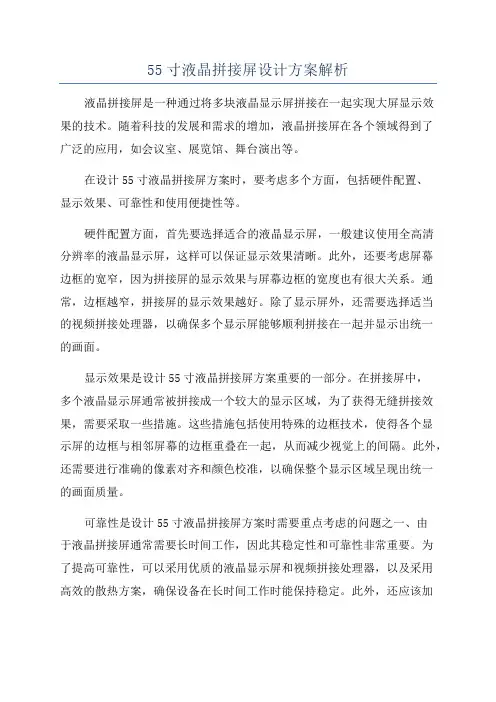

55寸液晶拼接屏设计方案解析

TCL液晶大屏幕拼接系统方案55寸液晶拼接单元VD55-H20

第一章显示系统概述 (3)

大屏幕显示设备 (3)

大屏幕拼接墙比较 (5)

TCL大屏幕拼接单元主要特点 (6)

第二章设计依据 (9)

需求分析 (9)

设计原则 (9)

设计标准 (11)

第三章选型 (12)

TCL液晶拼接单元 (12)

TCL大屏幕拼接控制器特点 (13)

第四章设计 (17)

系统示意图 (17)

系统设备清单 (18)

体系架构 (18)

安装环境要求 (20)

第五章技术支持 (22)

售前技术支持 (22)

安装调试指导 (22)

使用维护培训 (22)

第一章显示系统概述

大屏幕显示设备

随着各种图形、图像内容质量的不断提升以及系统运行实时显示的需要，金融、通信、交通、能源、安全、军事等越来越多的行业需要建立能够实时整合多路信号输入的超大屏幕显示系统。

在超大屏幕显示系统项目中，需要对大屏幕上的图像实时切换、拼接、放大显示，拼接技术的应用已经成为主流。大屏幕显示设备从出现至今的发展过程中相继出现了三种不同类型的产品：DLP背投拼接单元→PDP等离子拼接单元→LCD 液晶拼接单元。

DLP 是Digital Lighting Progress的缩写。它的意思为数字光处理，也就是说这种技术要先把影像讯号

经过数字处理，然后再把光投

影出来。它是基于德仪公司开

发的数字微反射镜器件—DMD

（Digital Micromirror

Device即数字微镜器件）作为

光阀成像器件，采用数字光处

理技术调制计算机和视频信

号，驱动DMD光路系统，通过

投影透镜获得大屏幕图像。

DMD芯片上百万个微镜每个对应一个像素。DLP用一个积分器(Integrator)将光源均匀化，通过一个高速旋转由红、绿、蓝等分色滤光片组合色轮(COLOR WHEEL)，将透过的白光进行分色，并通过高速马达使其转动，然后顺序分出不同单色光于指定的光路上，最后经由其它光机元件合成并投射出全彩影像。 DLP 背投一般有两种屏幕（玻璃幕和树脂幕）：玻璃幕平整度较好，对使用环境要求也很高，需要恒温恒湿的环境；树脂幕由于是软幕，基本上无平整度可言，有些通过增加一块光学玻璃来达到较好的平整度，但以牺牲了屏幕亮度和对比度为代价。

DLP相对于其他两种拼接的优点在于其拼缝很小（2mm）。但是其缺点明显：如体积与重量过大，拼接的高度很有限，各项关键技术指标均较低；其最大缺陷是运行成本高：长时间不间断工作更会加快DLP背投灯泡老化速度，背投灯泡只有几千小时寿命，全天二十四小时运行，几个月则需要更换背投灯泡，给用户带

来高额的运营开支。

PDP是指所有利用气体放电而发光的平板显示器件的总称。PDP(Plasma Display Panel)等离子显示板，是一种利用气体放电的显示技术，其工作原理与荧光灯很相似。它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间

隔一定距离，四周经气密性封接形成一

个个放电空间。放电空间内充入氖、氙

等混合惰性气体作为工作媒质。在两块

玻璃基板的内侧面上涂有金属氧化物导

电薄膜作激励电极。当向电极上加入电

压，放电空间内的混合气体便发生等离

子体放电现象。气体等离子体放电产生

真空紫外线（VUV），紫外线照射红、绿、

蓝三基色荧光粉，荧光屏发射出可见光，

荧光屏发出的光则呈红、绿、蓝三原色。

当每一原色单元实现256级灰度后再进

行混色，便实现彩色显示图像。

PDP 是一种自发光显示技术，不需要背景光源，因此没有亮度均匀性问题。而三色荧光粉共用同一个等离子管的设计也使其避免了聚焦和汇聚问题，可以实现非常清晰的图像。但是等离子高电压高耗电，能耗大，寿命有先天不足，使用一段时间后屏幕会加速老化亮度持续降低。 PDP内部气压为0.5个大气压，随着海拔升高大气压持续降低，屏幕内外气压比值越来越大，等离子管稳定性变得更差，所以海拔2000m以上难以正常使用。

在PDP等离子大屏幕拼接方面，目前以韩国欧丽安的MPDP为代表，尚无其它厂商等离子大屏幕拼接在市场上出现。

欧丽安的MPDP由于其拼缝小，厚度薄，而获得许多客户的青睐。显性缺点：耗电量与发热量很大，高发热量极易使驱动电极受损，屏幕出现水平/垂直的坏线无法正常观看，分辨率较低，容易产生严

重灼伤现象，并不适宜用于长时间显示静态

监控画面的环境，使用海拔高度有限。

LCD意即Liquid Crystal Display，液

晶是利用液状晶体在电压的作用下发生偏

转的原理。由于组成屏幕的液状晶体在同一

点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶的分辨率，分辨率越高，效果越好。

液晶因其厚度薄、重量轻、低能耗、长寿命、无辐射等优点，而且其高亮度、高对比度、高色彩饱和度、高分辨率、画面细腻，各项关键性能指标的优秀表现，已成为主流大屏幕拼接产品得到广大用户的认可。

伴随用户需求的不断提高，画面更加清晰细腻，拼接缝隙更小的液晶大屏幕拼接技术相继出现，更大程度满足了用户的个性化需求。

大屏幕拼接墙比较

以下就LCD、PDP DLP、三种大屏幕拼接产品的核心技术参数和性能方面的特点做一些对比，便于用户理解直观的理解各类产品的特性。
