频率域电磁法勘探详解(供时频电磁法勘探参考)
如何进行电磁法测井与数据解释
如何进行电磁法测井与数据解释电磁法测井是一种常用的地球物理勘探方法，用于探测地下的岩石和土壤的电磁特性，从而获取地下地质信息。
本文将介绍电磁法测井的基本原理、常见的测井仪器以及数据解释的方法。
1. 电磁法测井的原理电磁法测井是通过在地下传输人工产生的电磁场，然后测量地下岩石或土壤对电磁场的响应，以推断地下结构的一种方法。
在电磁法测井中，通常会使用不同频率的电磁场，以便探测不同深度的地下层。
2. 常见的电磁法测井仪器2.1 周期性极化电磁法测井仪器周期性极化电磁法测井仪器是一种较为常用的设备，可以快速获取一定深度范围的地下电磁响应信息。
它通过改变电磁场的频率和方向，来探测地下的电性差异。
2.2 宽频电磁法测井仪器宽频电磁法测井仪器是一种可以提供更广泛频率范围的仪器，可以更准确地探测地下介质的电性特征。
这种仪器在反演地下介质电阻率方面具有较高的分辨率和精度。
3. 电磁法测井数据的解释方法3.1 反演方法数据解释是将测井数据转化为地下结构信息的过程。
其中，反演方法是一种常用的数据解释方法，通过数值模型和计算方法，将测量的响应数据与地下模型进行比对，最终得到地下结构参数的估计值。
3.2 统计分析方法除了反演方法外，统计分析方法也常用于电磁法测井数据的解释。
这种方法通过对大量数据进行统计和分析，找出其中的规律和特点，从而获得地下结构的一些统计特征。
4. 电磁法测井在地下水、矿产勘探中的应用电磁法测井在地下水和矿产勘探中广泛应用。
在地下水领域，电磁法测井可以帮助确定地下水的存在与分布情况，为地下水资源的合理开发提供重要信息。
在矿产勘探领域，电磁法测井可以帮助寻找金属矿床、煤层、油气藏等矿产资源。
5. 电磁法测井技术的发展趋势随着科学技术的不断进步，电磁法测井技术也在不断发展。
未来，电磁法测井仪器将更加小型化、轻便化，数据解释方法将更加精确和高效，从而进一步提高电磁法测井的应用效果。
总结：电磁法测井是一种重要的地球物理勘探方法，通过测量地下岩石或土壤的电磁特性，可以获取地下结构的信息。
如何进行电磁法测量与勘探
如何进行电磁法测量与勘探电磁法测量与勘探是一种常见且重要的地球物理勘探方法，通过测量地下的电磁响应信号来获取地下结构资料。
本文将从电磁法测量原理、仪器设备、数据处理以及应用领域等方面进行探讨。
1. 电磁法测量原理电磁法测量原理基于地下的电磁响应特性。
当电磁波传播到地下材料时，会在材料中产生感应电流，进而产生磁场和电场，形成地下层位的电磁响应信号。
这些信号可以通过测量接收电磁波的幅度和相位来获取地下结构信息。
2. 电磁法测量仪器设备电磁法测量通常使用一对电磁线圈：发射线圈和接收线圈。
发射线圈产生变化的电流，激发地下材料产生电磁响应信号。
接收线圈测量地下的电磁响应信号，通过幅度和相位信息来分析地下结构。
另外，为了确保测量质量，还需要使用参考线圈进行校正工作。
3. 电磁法测量数据处理电磁法测量得到的原始数据需要进行一系列的处理才能获得地下结构信息。
首先，需要进行数据采集和存储，将测量到的电磁响应信号记录下来。
接下来，对数据进行预处理，包括数据去噪和对齐等操作。
然后，通过计算和模型拟合，可以得到地下结构的物理参数，如电导率、磁导率等。
4. 电磁法测量应用领域电磁法测量在地质勘探、水文地质、矿产资源评价等领域有广泛应用。
在地质勘探中，电磁法可以帮助探测地下岩性和构造信息，对石油、天然气等资源勘探起重要作用。
在水文地质中，电磁法可以用来探测地下水资源的分布和流动状况，为水资源管理提供依据。
在矿产资源评价中，电磁法可以用于识别矿体的位置和规模，为矿产资源开发提供指导。
5. 电磁法测量技术的发展趋势随着科技的不断进步，电磁法测量技术也在不断发展。
一方面，仪器设备不断更新，传感器的灵敏度和分辨率提高，测量的精度和深度得到提升。
另一方面，数据处理方法也在不断改进，新的算法和模型可以更准确地解释地下的电磁信号。
此外，电磁法与其他勘探方法的组合应用也成为发展的热点，通过多种方法的综合利用，可以获取更全面、精确的地下结构信息。

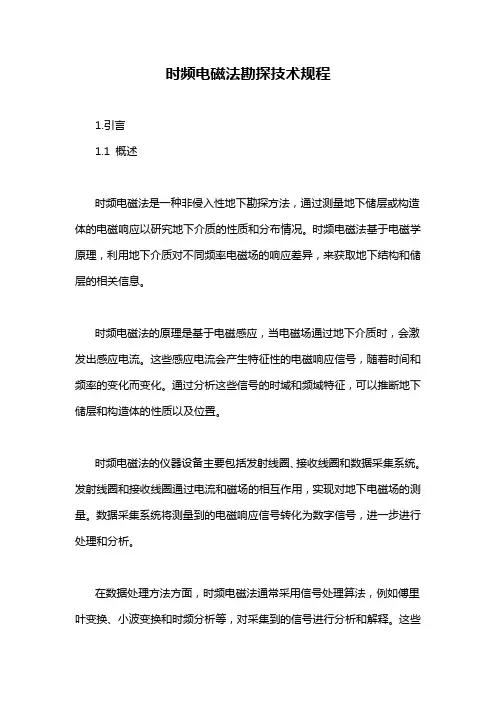

时频电磁法勘探技术规程
时频电磁法勘探技术规程1.引言1.1 概述时频电磁法是一种非侵入性地下勘探方法，通过测量地下储层或构造体的电磁响应以研究地下介质的性质和分布情况。
时频电磁法基于电磁学原理，利用地下介质对不同频率电磁场的响应差异，来获取地下结构和储层的相关信息。
时频电磁法的原理是基于电磁感应，当电磁场通过地下介质时，会激发出感应电流。
这些感应电流会产生特征性的电磁响应信号，随着时间和频率的变化而变化。
通过分析这些信号的时域和频域特征，可以推断地下储层和构造体的性质以及位置。
时频电磁法的仪器设备主要包括发射线圈、接收线圈和数据采集系统。
发射线圈和接收线圈通过电流和磁场的相互作用，实现对地下电磁场的测量。
数据采集系统将测量到的电磁响应信号转化为数字信号，进一步进行处理和分析。
在数据处理方法方面，时频电磁法通常采用信号处理算法，例如傅里叶变换、小波变换和时频分析等，对采集到的信号进行分析和解释。
这些方法可以提取出地下储层和构造体的信息，通过反演和成像技术来重建地下模型。
时频电磁法在勘探中具有许多应用优势。
首先，它具有较高的分辨率，能够对地下细微的构造和储层进行详细研究。
其次，时频电磁法无需对地下进行破坏性采样，避免了环境污染和生态破坏。
此外，时频电磁法还可以用于不同类型的地质环境，包括陆地、海洋和油气田等。
时频电磁法在勘探技术领域具有广阔的发展前景。
随着科学技术的不断进步，仪器设备的改进和数据处理方法的优化，时频电磁法在勘探中的应用将更加普遍且有效。
未来，随着勘探深度和解析度的提高，时频电磁法将在油气勘探、地质灾害评估等领域发挥更重要的作用。
1.2文章结构1.2 文章结构本文将按照以下结构进行论述：1. 引言1.1 概述1.2 文章结构（即本节内容）1.3 目的2. 正文2.1 时频电磁法的原理和基本概念2.2 时频电磁法的仪器设备和数据处理方法3. 结论3.1 时频电磁法在勘探中的应用优势3.2 时频电磁法的发展前景在本文中，我们将首先在引言部分对时频电磁法进行概述，包括其基本原理和应用背景。

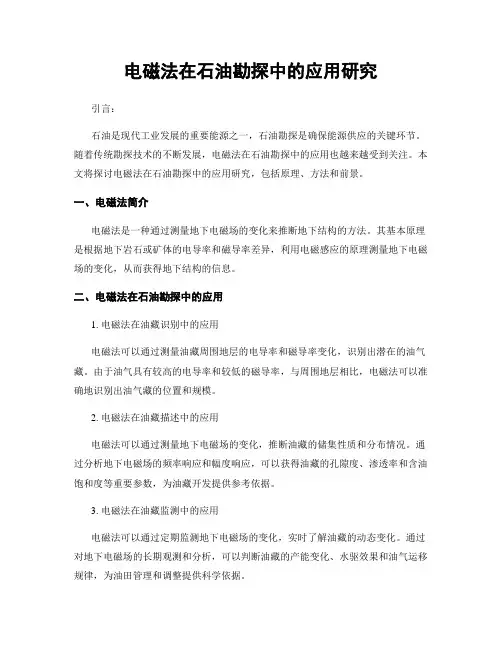

电磁法在石油勘探中的应用研究
电磁法在石油勘探中的应用研究引言：石油是现代工业发展的重要能源之一，石油勘探是确保能源供应的关键环节。
随着传统勘探技术的不断发展，电磁法在石油勘探中的应用也越来越受到关注。
本文将探讨电磁法在石油勘探中的应用研究，包括原理、方法和前景。
一、电磁法简介电磁法是一种通过测量地下电磁场的变化来推断地下结构的方法。
其基本原理是根据地下岩石或矿体的电导率和磁导率差异，利用电磁感应的原理测量地下电磁场的变化，从而获得地下结构的信息。
二、电磁法在石油勘探中的应用1. 电磁法在油藏识别中的应用电磁法可以通过测量油藏周围地层的电导率和磁导率变化，识别出潜在的油气藏。
由于油气具有较高的电导率和较低的磁导率，与周围地层相比，电磁法可以准确地识别出油气藏的位置和规模。
2. 电磁法在油藏描述中的应用电磁法可以通过测量地下电磁场的变化，推断油藏的储集性质和分布情况。
通过分析地下电磁场的频率响应和幅度响应，可以获得油藏的孔隙度、渗透率和含油饱和度等重要参数，为油藏开发提供参考依据。
3. 电磁法在油藏监测中的应用电磁法可以通过定期监测地下电磁场的变化，实时了解油藏的动态变化。
通过对地下电磁场的长期观测和分析，可以判断油藏的产能变化、水驱效果和油气运移规律，为油田管理和调整提供科学依据。
三、电磁法在石油勘探中的挑战与前景1. 挑战电磁法在石油勘探中面临一些挑战，如复杂地质环境下的信号干扰、数据解释的复杂性和成本高昂等。
此外，电磁法对仪器设备和人员技术要求较高，需要专业的团队和设备支持。
2. 前景尽管电磁法在石油勘探中存在一些挑战，但其在油藏识别、描述和监测等方面的应用潜力巨大。
随着技术的不断进步和研究的深入，电磁法在石油勘探中将发挥越来越重要的作用。
未来，可以通过改进仪器设备、提高数据解释能力和降低成本，进一步推动电磁法在石油勘探中的应用。
结论：电磁法作为一种非侵入性、高效准确的地球物理勘探方法，在石油勘探中具有广阔的应用前景。
通过对地下电磁场的测量和分析，可以获得油藏的地质信息和动态变化，为油田开发和管理提供科学依据。
高频大地电磁法在长大深埋隧道勘察中的应用研究
目录
01 一、引言
03 三、方法与实验
02 二、文献综述 04 四、结果与讨论
05 五、结论
07 参考内容
目录
06 六、
一、引言
长大深埋隧道勘察是工程建设中一项至关重要的工作，它为地下工程的施工提 供了基础的地质信息，有助于确保工程的安全与稳定。传统的勘察方法包括钻 探、地球物理测井等，但这些方法在长大深埋隧道中存在一定的局限性。近年 来，高频大地电磁法（High-Frequency Geoelectrical Survey，HFGS）在 长大深埋隧道勘察中表现出良好的应用前景。本次演示将探讨高频大地电磁法 在长大深埋隧道勘察中的应用。
四、优点与不足
EH4高频大地电磁测深法在隧道勘察中具有以下优点：高精度、高分辨率、非 侵入性、低成本、高效等。但与此同时，该方法也存在一些不足之处：如受地 形、地势影响较大，对于复杂地形、地势的地区可能无法得到理想的成果；其 次，对于不同地层，电磁响应特征可能存在较大差异，需要仔细甄别；此外， EH4高频大地电磁测深法的解释成果还涉及到很多不确定性因素，如地下水的 影响等。
EH4高频大地电磁测深法是一种通过测量大地电磁场的变化来探究地下地质结 构的方法。其工作原理是利用接收到的电磁信号，结合测点的地理位置和电磁 参数，反演地下电性结构的三维形态。此方法具有非侵入性、高分辨率、高精 度等优点。
在EH4高频大地电磁测深法中，首先需要设置接收器和发射器，并通过信号处 理单元对接收到的信号进行处理。数据的采集需要通过对多个测点的电磁场进 行测量，并采用合适的算法对数据进行处理和解释。
三、方法与实验
高频大地电磁法的实验原理是建立在地下岩石电性差异基础上的。通过在地表 布置发射电极和接收电极，利用高频电磁波探测地下电性分布情况。实验过程 中，发射电极向地下发射高频电磁波，接收电极接收反射回来的电磁波，通过 测量电磁波的相位差和振幅比，计算出地下岩石的电性参数。实验实施过程中， 需注意选择合适的电极位置和电极间距，确保电磁波的稳定发射和接收。
时间域电磁法和频率域电磁法
时间域电磁法和频率域电磁法说到“时间域电磁法”和“频率域电磁法”，你可能会觉得这俩听起来像是高深莫测的科技名词，实际上，它们也没那么神秘。
就是两种用来探测地下物质的方法，用电磁波“跟地下东西打个招呼”，看看有啥反应，再根据反应来推断地下的情况。
想象一下你在一个完全黑暗的房间里，不知道里面有什么，你伸出手去碰，摸到一块硬硬的石头，摸到一个软软的沙包，摸到一个冰凉的金属杆，你就知道这些东西的大概模样了。
时间域电磁法和频率域电磁法就是给我们一种“摸黑”的方式，帮我们从地下的“黑暗”中摸出一些线索。
先说说时间域电磁法吧，听名字就有点“瞬间”的感觉。
它的原理就像是你朝空中打了一颗烟花，烟花炸开的那一刻，你的眼睛立刻看到它的光，能知道它的亮度和颜色，然后推测出它是怎样爆炸的。
同理，时间域电磁法通过瞬间发射一个电磁脉冲，然后看它在地下如何传播，传播得多快，能穿过什么样的物质，最终反射回来的信号就能告诉你地下有什么。
换句话说，它就像是向地下发射了一个“信号弹”，看弹跳回来之后的“回音”来判断地下是空的还是满的，或者有什么不同的材料。
这种方法就像是一个侦探在解谜，时间非常重要，什么反应都得算得清清楚楚。
那种地面下瞬时的反应，通过时间来观察，我们可以快速得出一个结论。
更重要的是，这种方法比较适用于地下的材料变化比较复杂，像地下有很多小石头、空洞什么的，反射回来的信号会有很明显的差异。
再说了，这个方法的一个好处是，它可以把时间当作一个很精确的测量标准。
它能够把每个微小的时间差距都算在内，然后根据这些时间差去推断地下的结构，挺精准的。
不过呢，这种方法也有它的烦恼。
想象一下你是一个侦探，手里拿着一支很强的手电筒，每次都打个光亮出去，结果地下有各种各样的障碍物。
你只能靠“光”照到的一点点区域来判断结果。
如果地下有些东西特别复杂，信号反射回来不够清晰，那就有点难度了。
也就是说，时间域电磁法对于地下结构特别复杂或者信号特别微弱的地方，可能就不是那么灵光了。
电法勘探-3_2(频率域电磁测深)讲解
AB r MN r
AB （1/ 3～1/ 5)r AB （1/10)r
L r
L （1/10)r
3) 野外观测方法
供电偶极子：f由高→低变化，f是离散的，某个频率→频点
f : n1000Hz 0.0nHz 在测点产生的电位差 VEx 或 VHz后，就可根据相关公式计算相应频率 之视电阻率和相位，并绘出该点的视电阻率和相位曲线。
§3.3 频率电磁测深法
3.3.1 频率测深法的基本原理
频率测深法的场源既可采用接地的水平电 偶极子，也可采用不接地的磁极子（水平线圈 构成的垂立磁偶源）向地下输入不同频率的电 磁场。测量时，
既可用水平电偶极子测量电场分量 Ex , E y
也可用垂直和水平线圈测量磁场
Hx,Hy Hz
频率电磁测深装置示意图
直流电测深曲线的幅度只差5～7％，相反
频率测深曲线的振幅和相位曲线的幅度相
差较大，前者最大达40％，后者最大达15
％。由此可见，频率测深曲线比直流电测
深法的分辨力高。
直流电测深曲线与频率测深曲线的分辨力比较 （a）直流电测深 （b）（c）频率测深
②穿透能力强
• 穿透能力强（能穿透高阻屏蔽层） • 由于直流电场和似稳电场均不能穿过电阻
双对数坐标：纵轴 lg 横轴 lg T
3.3.3 频率测深的资料解释及应用
1）定性解释
分析对比→→划分曲线类型→→绘制各种图件 曲线类型图 等视电阻率平面图、断面图 其它参数的平面图、断面图
2）定量解释
①量板对比 ②其它方法 ③反演解释
3）应用效果
优点（相对于直流电测深）： 效率高 分辨能力高（主要对低阻层） 能穿透高阻屏蔽层 岩层各向异性影响小 勘探深度大
测绘技术中的电磁法勘探方法与应用技巧
测绘技术中的电磁法勘探方法与应用技巧测绘技术的发展已经深入到各个领域，其中电磁法勘探是一项重要的技术手段。
电磁法勘探能够通过测量地下电阻率的变化来探测地下结构，为地质、水文、环境等领域的研究提供了重要的工具。
本文将着重讨论电磁法勘探技术的方法与应用技巧。
电磁法勘探技术是通过测量地下的电磁场来了解地下的电阻率分布，从而推断地下结构的一种方法。
其原理是利用地下电离的水和矿物质对电场和磁场的吸收和散射作用，来达到对地下结构的识别和分析。
电磁法勘探可以分为瞬变电磁法和频率域电磁法两种方法。
瞬变电磁法是一种利用瞬变电磁场对地下的探测方法。
它是通过在地面上产生一个强烈的电流脉冲，然后测量脉冲电场和磁场在地下的响应，从而推断地下结构的电阻率分布。
瞬变电磁法的优点是能够提供高分辨率的地下结构图像，对较浅层的地下结构具有很好的探测效果。
频率域电磁法是一种根据测量地下电阻率和导电率频率依赖性的方法。
它是通过在地面上产生一个频率可变的电磁场，然后测量地下磁场随频率的变化，从而推断地下结构的电阻率和导电率。
频率域电磁法的优点是能够探测深层的地下结构，并且对不同类型的地下介质有很好的适应性。
在电磁法勘探实际应用中，有一些常见的技术问题需要注意。
首先，勘探区域的选择非常重要。
需要根据实际需要和勘探目标来确定勘探区域的范围和布点方式。
其次，测量仪器的选择和操作也非常关键。
不同的仪器有不同的特点和适用范围，需要根据具体情况来选择和使用。
此外，数据处理和解释也是电磁法勘探的核心环节。
需要结合勘探目标、地质条件和勘探数据来进行数据处理和解释，以获得准确的结果。
电磁法勘探在各个领域都有着广泛的应用。
在地质勘探中，它可以用于寻找矿产资源和地下水资源的分布。
通过测量地下电阻率的变化，可以判断地下是否存在矿产矿体或含水层，并更好地指导勘探和开发工作。
在水文勘探中，电磁法勘探可以用于揭示地下水系统的结构和运动规律，为地下水的管理和保护提供依据。
电法勘探-感应类讲解学习
在实际工作中，发射磁距可指向X、Y、Z三个方向，接收线框也可接收X、Y、Z三个分量。 故同线和旁线装置分别有九种组合方式。如同线XZ与同线ZX装置。
“卡尼亚电阻率”____用互相垂直的电场水平分量和磁场水平分量计算的视电阻率。即
s
1
2 f
Ex Hy
2 2
“趋肤深度”____一般认为地下电磁场振幅衰减为地表强度的ｅ倍时的深度，也称 电磁波穿透深度，上式δ就称为趋肤深度。
z趋肤深度
2
503
f
第四节 瞬变电磁法
0：基本原理
瞬变电磁法测量装置由发射回线和接收回 线两部分组成。瞬变电磁法工作过程可以划 分为发射、电磁感应和接收三部分。
1）频率域电磁法：利用多种频率的连续谐变电磁场； 2）时间域电磁法：利用不同形式的周期性脉冲电磁场；
频率范围：1Hz-100kHz
非接地方式（感应方式）是在地表敷设不接地线圈－－磁偶极子，在线圈周围产生交变 一次电磁场，它能激发地下二次电磁场。地下二次电磁场的频率与激发场的频率相同，但相 位发生位移。由于一次场和二次场在观测点上的空间取向不同，所以这两种场的合成结果必 然形成椭圆。总电场（或磁场）矢量端点随时间变化的轨迹为椭圆，因此叫椭圆极化场。
由于良导电矿体内感应电流的热损耗，二 次磁场大致按指数规律随时间衰减，形成的 瞬变磁场。二次磁场主要来源于良导电矿体 内的感应电流，因此它包含着与矿体有关的 地质信息。
应用实例
1、划分地层结构与隐伏构造
电磁法勘探技术解读与矿产勘探应用
电磁法勘探技术解读与矿产勘探应用1. 引言电磁法勘探技术作为一种非侵入式的地球物理勘探手段，在矿产勘探领域发挥着巨大的作用。
本文将介绍电磁法勘探技术的基本原理及其在矿产勘探中的应用。
2. 电磁法勘探技术的基本原理电磁法勘探技术基于电磁学原理，通过测量地下储集体对电磁场的响应来获取地下物质的信息。
其基本原理可概括为：电磁场激发源向地下发射电磁波，地下的储集体（如矿石、矿床）对电磁波产生响应，通过测量地面上的电磁场参数变化，可以推断地下储集体的类型、分布及性质。
3. 电磁法勘探技术在矿产勘探中的应用3.1 矿产资源勘探电磁法勘探技术在寻找矿床方面具有广泛的应用。
通过测量地下储集体对电磁场的响应，可以推测出矿床的存在及分布情况。
特别是对于隐藏较深的矿床，电磁法勘探技术成为一种高效、经济的手段。
3.2 矿床贫化程度评估矿床的贫化程度评估对于矿产资源的开发具有重要意义。
电磁法勘探技术可以通过测量电磁场的变化来判断矿床的矿化程度，为矿产资源的合理利用提供科学依据。
3.3 地下水资源勘探电磁法勘探技术在地下水资源勘探中也起到了重要的作用。
地下水的存在与分布在一定程度上与地下储集体的电磁响应有关，通过测量地下的电磁场参数变化可以推断地下水的情况，为地下水资源的合理开发提供参考。
4. 电磁法勘探技术的优势和挑战4.1 优势电磁法勘探技术具有非侵入式、高效、经济等优点。
相对于传统的钻探勘探手段，电磁法勘探技术无需进行地下开挖，节省了勘探成本，同时也降低了对自然环境的影响。
4.2 挑战电磁法勘探技术在应用中也面临一些挑战。
首先，电磁场的传播受到地下储集体的影响，因此不同地质构造下的电场响应会有所差异，需要根据勘探区域的特点进行相应调整。
其次，电磁法勘探数据的处理和解释需要专业知识和经验。
5. 结论电磁法勘探技术是一种在矿产勘探中应用广泛的地球物理勘探手段。
通过测量地下储集体对电磁场的响应，可以获得有关地下物质的信息，为矿产资源的勘探和合理利用提供科学依据。
频率域电磁法超深管道探测的应用及探讨
频率域电磁法超深管道探测的应用及探讨钟梁;李孟龙【摘要】随着非开挖管线施工技术的广泛应用,地下管道埋设深度越来越大,超深管道的探测逐渐成为城市物探的一个热点和难点.结合澳门某海底航油管道探测的实例,对频率域电磁法超深管道探测进行了分析探讨.本项目数据采集和拟合反演过程中有不少值得深入探讨的问题,如数据采集时为什么应该采集基本场的水平分量,采用拟合反演进行管道定深有什么步骤、要遵循什么原则才能取得可靠的成果等.针对本项目的特殊情况,探测过程中先后采用了感应激发法、单端充电法等不同激发方式,对采集到的数据进行拟合反演,最终成功实现了对目标管道的定位定深.【期刊名称】《工程地球物理学报》【年(卷),期】2019(016)004【总页数】8页(P530-537)【关键词】频率域电磁法;超深管道;感应激发;单端充电;拟合反演【作者】钟梁;李孟龙【作者单位】广东省华南工程物探技术开发总公司,广东广州510010;广东省华南工程物探技术开发总公司,广东广州510010【正文语种】中文【中图分类】P631.31 引言随着非开挖管线施工技术的广泛应用，地下管道埋设深度越来越大，一般而言采用常规的手段进行管线探测的有效探测深度不超过5 m，如何准确对埋深超过5 m的管道进行定位定深探测，为工程设计施工提供地下空间信息，逐渐成为了城市管线探测的热点与难点。
2004年方根显等采用ENVI磁力仪对超深管线进行了探测[1]，2005年陈军等使用地质雷达探测埋深较大的地下管线[2]，但磁法、地质雷达只是管线探测仪的补助手段，无定量计算的概念，不能用于常规管线深度探测。
李强等在2007年介绍了利用陀螺仪探测开口式超深地下管道的技术[3]，后来该技术被普遍应用于深度较大的管道探测工作中，但是直埋的油气、供水管道等无法具备开口式管道的条件，陀螺仪无法进入管道内部。
丁华等采用了高密度电法、瞬态瑞雷波、地震映像等方法对深埋管线进行了探测试验，但是这些方法无法避免分辨率过低的问题[4]。
时频电磁法勘探技术规程2017
时频电磁法勘探技术规程20171.引言1.1 概述时频电磁法是一种非常重要的勘探技术，它通过测量物质对电磁辐射的响应，来获取地下结构的信息。
这种方法主要基于电磁波在地下介质中的传播特性，通过观测电磁波在不同频率和时间上的变化，可以获取地下介质的电磁特征参数，进而推断出地下结构的信息。
时频电磁法已经被广泛应用于能源勘探、地质灾害预防和环境监测等领域。
在能源勘探方面，利用时频电磁法可以准确地判断油气藏的分布与性质，为油气的勘探与开发提供重要依据。
在地质灾害预防方面，时频电磁法可以监测地下水位的变化、岩石的裂隙与破碎程度，对地质灾害的发生提供预警与预防措施。
在环境监测方面，时频电磁法可以监测地下水资源的分布与质量状况，为地下水的管理与保护提供重要数据支持。
时频电磁法具有许多优势，首先，它具有高分辨率和高灵敏度的特点，可以获取地下结构的细微变化，对于勘探目标的识别能力较强。
其次，时频电磁法操作简便，无需对地表进行开挖或破坏，对环境影响较小。
再次，时频电磁法可以进行实时监测，能够迅速捕捉到地下结构随时间变化的情况，为灾害预防和环境监测提供及时的数据支持。
展望未来，时频电磁法作为一种高效、准确的勘探技术，具有广阔的发展前景。
随着勘探需求和技术的不断发展，时频电磁法将进一步完善和应用于更广泛的领域。
同时，随着仪器设备的不断更新和改进，时频电磁法的效率和数据处理能力将得到提高，加速其在实际工程中的应用。
相信通过不断的研究和实践，时频电磁法将能够为我们更好地了解地下结构、保护环境和预防灾害做出更大的贡献。
1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本文的整体框架和各个章节的内容安排。
本文共分为引言、正文和结论三个部分。
引言部分旨在对时频电磁法勘探技术进行概述，并介绍本文的目的和结构。
在概述中，将对时频电磁法进行简要介绍，包括其基本原理和应用领域，为读者提供一个整体认识。
同时，引言部分也将给出本文的目的，即通过对时频电磁法的深入研究，探讨其优势和发展前景，为相关领域的研究者和从业人员提供参考和借鉴。
电磁勘探方法
2.1频率域电磁法电磁法是根据电磁感应原理研究天然或人工(可控)场源在大地中激励的交变电磁场分布，并由观测到的电磁场分布研究地下电性及地质特性的一种地球物理方法。
电磁法分为频率域电磁法(FEM)和时间域(或称瞬变)电磁法(TEM)。
大地电磁法(MT)和可控源音频大地电磁法(CSAMT)是频率域电磁法在国内应用最多的两种方法。
(1)大地电磁测深法(MT):20世纪50年代初，Tikhonov和cargniard提出大地电磁测深法，该方是利用起源于高空电离层的赤道雷击的天然场源，假设以平面波形式垂直入射匀各向同性层状大地表面，并在地表通过测量Ex和Hy(或者场Ey和Hx)并按式(l一l)计算大地视电阻率，巧妙地消去与场源有关的因素，成功提取到地下的电学信息确实是电磁法勘探历史上的一大进步。
另外，天然电磁场具有很大的能量且分在较宽的频带上，只要选择合适的频率区间，MT法可以探测地下数百公里深范围内的电性变化，这是任何人工源电磁测深所难以达到的，它还具有受高阻屏蔽的影响小，对低阻层反应灵敏等特点〔10一，4J。
但是，由于天然场源的随机性，测量信号的微弱及频率和大小不定，MT法需要花费巨大努力来记录和分析野数据，这样影响了勘探效率，大大提高了勘探成本。
同时电阻率计算公式是正交分量之比的平方，两个分量的观测误差都被带入结果中，再经平方使误差加放大，影响精度。
衍生出的音频大地电磁法AMT主要研究较浅处的电性变化(2)可控源音频大地电磁法(CSAMT):是加拿大多伦多教授D.wstrangway和他的学生MyronGoldstein针对MT法天然场源的随机性和信号微弱使得MT法的精度和效率都很低这两个弱点出来的，他们发现，采用可以控制的人工场源，能够克服MT的缺点。
在人工场源的“远区”，Ex和Hy(或者马和Hx)之间同样存在像MT法那样的关系，援用cargniard的公式计算二者之比可以获取地下的视电阻率。
但远区测量同时也极大地限制了能够进行CSAMT测量的区域。
频率域电磁法
频率域电磁法
频率域电磁法是一种利用频率域电磁场探测地下构造的技术，这种技术主要应用于地质勘探工作中。
它是利用地球表面发射出高频电磁波，并接收静止和反射电磁波的反射现象，从而对地下岩石构造和水体形态有一定的认识。
电磁波穿过地下后，与地下岩石物质的电磁抗拒程度不同，会产生不同的反射现象。
这种反射现象将影响发射电磁波的方向，因此可以利用这种反射现象来探测地下构造。
频率域电磁法一般分为对比实验和双频实验两种类型，其中对比实验主要是通过在给定位置发射不同频率的电磁波，来探测地下构造。
而双频实验则是利用双频电磁波的差分实验，来估计地下构造的不同深度的地球电阻率，从而获取地下构造的相关信息。
除此之外，频率域电磁法还有一些其他的分支实验，比如：在频率域电磁实验的基础上，利用时域集合成多频电磁波的实验。
除了这些实验，还有一些其他的实验，像三点实验、双序列实验等，可以更好地探测地下构造。
另外，频率域电磁法还可以用来检测地下水体。
频率域电磁法由于地下水体具有很强的电导性，因此可以通过发射电磁波和接收反射电磁波，来探测地下水体。
同时，频率域电磁法还可以用来分析地下水体的深度、形状和特性，为进一步的水体控制和资源开发提供帮助。
总之，频率域电磁法是一种非常重要的地质勘探技术，可以对地下构造和水体有一定的认识和分析。
它的应用范围很广，如勘探油气
田、采矿探勘、灾害预测、地下水体控制等都与其有关，因此频率域电磁法在地质勘探方面有着极其重要的意义。
如何进行电磁测深与勘探
如何进行电磁测深与勘探电磁测深与勘探是一种常见的地球物理勘探方法，主要用于探测地下水、矿产资源以及地下构造等信息。
在实际工作中，我们需要充分了解电磁测深与勘探的原理和方法，同时结合实际情况进行合理的数据处理和解释。
本文将从电磁测深与勘探的原理、方法以及数据处理等方面进行详细的探讨。
首先，我们来了解一下电磁测深与勘探的原理。
电磁测深与勘探是基于地球电磁场的变化进行测量的一种方法。
地球的电磁场是由地球核心产生的，它会随着地下介质的不同而发生变化。
利用电磁测深与勘探的原理，可以通过测量地下电磁场的变化来推断地下介质的性质，进而为地下水资源的开发、矿产资源的勘探等提供依据。
接下来，我们来看一下电磁测深与勘探的方法。
电磁测深与勘探主要有两种方法，分别是频率域法和时域法。
频率域法是基于测量地下电磁场的频率响应来推断地下介质的性质，其原理是通过测量地下电磁场对不同频率的响应，来识别地下介质的电导率或介电常数等性质。
而时域法则是通过测量地下电磁场的传播时间来推断地下介质的性质，其原理是通过测量地下电磁场的传播时间，来计算地下介质的电导率或介电常数等性质。
除了以上的原理与方法外，我们还需要充分了解电磁测深与勘探的数据处理与解释。
在电磁测深与勘探中，我们通常会获得一组地下电磁场数据，然后通过一系列的数据处理方法进行分析和解释。
其中，常用的数据处理方法包括滤波、去噪、数据反演等。
通过对数据进行滤波和去噪，可以提高信号的质量，减小噪声的干扰。
而数据反演则是将所获得的地下电磁场数据转化为地下介质的性质信息，如电导率或介电常数等。
在实际工作中，我们还需要结合地质背景和地下水、矿产资源的分布情况，来进行电磁测深与勘探的解释。
地质背景和资源分布情况的了解，可以帮助我们更准确地解释地下电磁场数据的意义。
同时，结合地质背景和资源分布情况，我们还可以进行概率分析和模型验证等工作，提高电磁测深与勘探的解释结果的可靠性。
综上所述，电磁测深与勘探是一种常见的地球物理勘探方法，通过测量地下电磁场的变化来推断地下介质的性质。
地质勘探中的电磁方法应用
地质勘探中的电磁方法应用地质勘探中电磁方法应用地质勘探是找寻矿藏、石油、天然气等物质的过程，其中电磁法是一种重要的方法，用于研究地下电性和电磁场响应特征。
通过对电磁场的测量和分析，可以获取地下物质的位置、性质、含量和规模等信息，广泛应用于石油勘探、矿产勘探、水资源调查和环境污染探测等领域。
一、电磁法原理电磁法的原理是利用电磁场在不同介质中的传播特性，探测地下物质的分布状况。
在电磁法中，通过激发电磁场并测量场内电磁波信号的特征，分析电波在不同介质中的反射和传播情况，得到地下物质的电性、磁性和导电性等信息。
二、电磁法分类电磁法根据不同的电场和磁场激发方式，可分为瞬变电磁法、频率域电磁法和直流电磁法等。
1.瞬变电磁法：利用瞬变电磁场激发地下物质并测量其周围的电磁波信号，反演地下物质的电阻率、磁导率等物理参数。
其优点是探测深度较大，适用于石油、天然气和矿产勘探。
2.频率域电磁法：利用不同频率的电磁场激发地下物质并测量其响应，反演地下物质的导电率和磁导率等物理参数。
其优点是探测深度大，对高导电率物质响应强，适用于地下水和矿产勘探。
3.直流电磁法：利用直流电磁场激发地下物质产生感应电流，测量其周围电磁场的变化，反演地下物质的电阻率和极化率等物理参数。
其优点是探测精度高，适用于地下水和环境勘探。
三、电磁法应用电磁法在地质勘探领域有广泛的应用，以下列举其中几个典型案例。
1.石油勘探：石油在地下层中大多数是以碳氢化合物形式存在，有较高的导电率和介电常数。
利用电磁法探测地下物质的电性和磁性，可以快速判断石油储层的位置、含量和规模等信息。
2.矿产勘探：矿物大多数具有一定的导电性和磁性，可通过电磁法探测其下的矿藏位置和规模。
如铜、铅、锌等金属矿床可以通过频率域电磁法快速发现。
3.地下水勘探：地下水含有溶解物质，具有一定的电导率和介电常数，可以通过电磁法探测其位置和规模。
瞬变电磁法适用于深部地下水的探测，频率域电磁法适用于浅层地下水探测。
频率域航空电磁法地形影响和校正方法
频率域航空电磁法地形影响和校正方法频率域航空电磁法（FDEM）是一种广泛应用于地质和环境勘探的地球物理方法。
然而，由于周围环境和地形条件的影响，FDEM测量数据中可能存在一些误差和偏差。
因此，对于准确地解释和分析FDEM数据，必须对这些误差和偏差进行校正。
地形对FDEM测量数据产生的影响主要表现在两个方面，即电磁信号的解释和地下介质的参数估计。
地形的高低起伏会导致信号的干扰和能量的衰减，这会对FDEM数据的解释造成困难。
此外，地形不均匀性还会导致电磁波在地下的传播路径发生变化，从而影响地下介质的电磁响应，进而影响参数估计的准确性。
为了克服地形对FDEM测量数据产生的影响，研究人员提出了一些校正方法。
其中一种常用的方法是基于地形补偿，通过将地面观测点的电磁响应与地形特征进行关联，来对测量数据进行校正。
这样可以减少地形引起的干扰和能量衰减对数据解释的影响。
另一种校正方法是基于数值模拟，通过建立地表和地下模型，模拟电磁波的传播路径和地下响应。
然后，将实际测量数据与数值模拟结果进行对比，从而估计和校正地形引起的误差和偏差。
此外，还可以通过使用合适的接收器布置和测量参数设置来减少地形对FDEM测量数据的影响。
例如，可以选择合适的测量距离和测量方向，以最小化地形造成的干扰。
综上所述，地形对频率域航空电磁法的测量数据具有重要影响，需要进行相应的校正方法以提高数据解释和地下参数估计的准确性。
通过地形补偿、数值模拟和合适的测量参数设置等方法，可以有效减少地形引起的误差和偏差，提高FDEM方法在地质和环境勘探中的应用效果。
此外，校正方法中还可以使用地形影响的数学建模和处理技术。
例如，可以利用地形数据进行二维或三维地形重建，然后将地形信息与FDEM测量数据进行匹配和校正。
这种方法可以更准确地估计地形对电磁信号的影响，并引入相应的修正因子进行校正。
另一种常用的校正方法是利用参考站点或参考线进行对比测量。
通过在相对平坦和无地形变化的区域放置参考站点，在获得测量数据的同时进行参考测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
波阻抗相位（FDEM）
MT/AMT/CSAMT频率域电磁法勘探反演所用的波阻抗反演方法，测量点必须位于波区（又叫做平面波区或远区）同时测量相互正交的电场分量和磁场分量，电场与磁场的比值具有阻抗的量纲，称为波阻抗，用符号Z来标示，x方向的电场与y方向的磁场比值记为Z xy。
注意：
Zxy：是复数
K：波数，是复数
ω：角频率
μ：磁化率
σ：电导率
ρ：电阻率
均匀介质中电场相位角落后于磁场，这个角度就是MT/AMT/CSAMT勘探数据处理过程中所给出的振幅和相位曲线中的相位曲线。
视电阻率计算公式如下：
当平面电磁场垂直入射均匀大地时，即使不知道场源强度，只要测量出大地表面相互正交的一对电场和磁场，便可以确定大地的电阻率，而选用不同的频率可达到不同的勘探深度，这就是天然场源MT/AMT 或人工场源CSAMT的波阻抗反演的理论基础。
大地电磁测深一般要测量相互正交的两个水平电场Ex，Ey和相互正交的两个水平磁场Hx，Hy（MT测量过程中还要测量垂直磁场Hz）。
测量两个水平电场是用两对不极化电极，电极距一般为100～200米。
因为AMT和MT的天然电磁场信号较弱，应该采取措施避免测量电线晃动切割地球磁场产生的噪声。
测量磁场则是用两个相互正交的匝数很多的高导磁芯线圈。
MT/AMT/CSAMT波阻抗反演数据处理流程电磁场的测量是在时间域进行的，再用傅里叶变换将测量信号转换为频率域信号。
测量电磁场信号的采样时间间隔应使截止频率高于所需的最高频率，采样时窗宽度应大于所需的最低频率对应的周期。
为了避免数据量太大，当需要测量的频带范围较宽时，一般分为几个频段采样，并分段作傅里叶变换。
测量电磁场的频率范围应使最高频率对应的穿透深度为所需探测的第一层厚度的几分之一，最低频率对应的穿透深度为最大勘探深度的数倍。
为了去除局部电磁场的影响，现在实际测量中采用所谓的“远参考系统”，除测点外，还在距离测点数十公里以外的地方设立一个参考点，同时进行测量。
测量数据中属于平面电磁场的信号应该是互相关的，而局部干扰电磁场的信号是互不
相关的，根据这一原理，将测点的测量数据与参考点的测量数据做相关分析，剔除互不相关的局部干扰电磁场的影响。
地表偶极源电磁场的传播（TFEM或广域电磁法重点参考内容）
图1：地表偶极源电磁场的传播示意图
发射源：地表电偶源
频率测深法是指人工源频率域电磁测深方法，其测深工作原理与大地电磁法基本相同，探测深度都受到趋肤深度影响，即高频电磁场穿透深度浅，低频电磁场穿透深度深，改变频率就可以改变探测深度。
频率测深法主要采用电偶极场源或磁偶极场源。
利用波阻抗反演的MT/AMT勘探方法中，由于场源处在离工作区域“无穷远”处，故在所有频段内工作区域完全处在波区范围（平面波场区域）。
然而在像CSAMT人工源频率域电磁勘探方法中，由于技术上的苦难，发射和接收间的距离总是有限的，如图1对偶极场源电磁场的分析可知，当工作频率为高频时可满足波区条件（平面波区域），但工作频率较低时（一般最低频为0.2Hz左右），测点便可能出现在感应区（平面波到
非平面波过渡的区域），因为频率足够低时，电偶源产生的场具有类似直流电场的性质，即在地层中电场分布与该层的纵向电导S有关，因此称为S区。
如图1所示为地表偶极源电磁场的传播特性，地表的电偶极（或者磁偶极）场源所产生的电磁波向四面八方传播，按照其传播路径可分为：
✧天波
✧地面波
✧地层波
因为频率测深用的是长波和超长波，故向上传播的天波不会被电离层反射回地面，可不予考虑，只需要考虑地面波和地层波。
由于地面波和地层波的传播速度的差异，在波区（平面波区），在地面附近的波阵面近于水平，地层波衰减殆尽，形成一个几乎是垂直向下传播的水平极化的不均匀平面波（均匀平面波指的是波阵面振幅相等且波阵面为平面，不均匀平面波指的是波阵面上的振幅并不相等的平面波）。
对于固定发-收距的测点，随着频率的降低，逐渐由波区过渡到感应区。
由此可见，在频率测深方法中，随着频率的不同，由高频到低频，同一观测点可处在波区、中间区和感应区，所以与只研究波区条件下的MT/AMT/CSAMT的频率域电磁法不同，频率测深的正演理论及资料解释都很复杂。
频率域测深法与直流电测深法相比具有的优势
我们应该特别注意，MT/AMT/CSAMT都属于频率域测深方法，不同的是频率域电磁法包含的勘探方法众多，广域和时频电磁法都属于频率域测深方法。
✧频率测深方法用改变频率的方法代替直流电测深改变供电电极距
AB的方法来改变探测深度，大大提高工作效率；
✧在进行大深度勘探时，直流电测深的供电电极AB之间的距离必须
很大，而频率测深只需将供电电极AB与测量电极MN之间的距离加大，并采用较低的频率即可，AB之间的距离并不需要很大，野外施工难度相对较小；
✧频率测深的等值原理作用范围更窄，对地层的分辨能力更强。
频率域测深的波区和非波区的划分
地表电偶源产生的电磁场一部分从空气中直接传输到记录位置，另一部分再通过地下介质传播到地表记录位置，在地下介质中电磁场的振幅随着传播距离呈指数衰减，电场分量沿着Z方向向下传播过程中，当振幅衰减到初始振幅的1/e时电磁场所达到的深度我们称之为趋肤深度。
忽略Maxwell方程中的位移电流时，趋肤深度的理论经验近似
公式可表示为：，一般的最大勘探深度公式=
由此可以看出：电磁波的趋肤深度随介质电阻率的增加而增加，随电磁场频率的增加而降低。
对CSAMT的一点启示：
（1）如果勘探区背景电阻率比较大，在相同发射频率下，意味着趋肤深度较大，相对于在远区测量的CSAMT而言，就得增加收发
距才能尽可能的保证测量处于真正的远区；
（2）当勘探区背景电阻率一定时，如果要增加勘探深度，可以通过降低发射频率，但是降低放射频率会带来趋肤深度加大的问题，趋肤深度加大又增加了对收发距的要求，所以降低了发射频率
可以增加勘探深度，但是必须保证收发距处于最低频率所要求
的远区；
波场的波区
频率域电磁场的分区要根据一个地球物理勘探学家所定义的无量纲
量
其中r：收发距，λ：电磁场波长。
（1）所谓近区：也就是离场源距离要远远小于趋肤深度的区域，这一个区域电磁波并非平面电磁波，所以不能作为CSAMT勘探测
量的区域；
（2）所谓远区：也就是离场源的距离远远大于趋肤深度的区域，在该区域，地下介质对电磁场的衰减作用已经充分显示出来，地
下的电磁场中直接从场源传播过来的电磁场已经衰减殆尽，只
剩下从空中传播到地表，再垂直入射传播到改点的电磁场，这个区域是CSAMT测量点的区域，因为在这个区域，电磁场已经完全是平面波电磁场，满足MT勘探对平面电磁波场的硬性要求；
小结：电磁场是属于近区还是属于远区不仅仅取决于观测点到场源的距离，而且还取决于电磁场的频率和介质的导电性。
导电性良好的介质中的高频电磁场，可以在离场源较小的空间距离进入远区；导电性较差的介质中的低频电磁场，可能在离场源很大的空间距离仍处于近区。
