承插型盘扣式梁模板支架计算书

合集下载

梁模板(盘扣式,梁板立柱不共用)计算书

梁模板（盘扣式，梁板立柱不共用）计算书计算依据：1、《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-20212、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 面板承受梁截面方向线荷载设计值：q1＝γ0×[1.3×(G1k+(G2k+G3k)×h)+1.5×Q1k]×b=1.1×[1.3×(0.1+(24+1.5)×1.35)+1.5×3]×1＝54.321kN/m计算简图如下：1、强度验算q1静＝γ0×1.3×(G1k+(G2k+G3k)×h)×b＝1.1×1.3×(0.1+(24+1.5)×1.35)×1＝49.371kN/m q1活＝γ0×1.5×Q1k×b＝1.1×1.5×3×1＝4.95kN/mM max＝0.107q1静L2+0.121q1活L2＝0.107×49.371×0.152+0.121×4.95×0.152＝0.132kN·m σ＝M max/W＝0.132×106/37500＝3.529N/mm2≤[f]/γR=15/1＝15N/mm2满足要求！2、挠度验算面板承受梁截面方向线荷载标准值：q2＝[1×(G1k+(G2k+G3k)×h)+1×Q1k]×b＝[1×(0.1+(24+1.5)×1.35)+1×3]×1＝37.525kN/mνmax＝0.632q2L4/(100EI)=0.632×37.525×1504/(100×10000×281250)＝0.043mm≤[ν]＝m in[L/150，10]＝min[150/150，10]＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×49.371×0.15+0.446×4.95×0.15＝3.242kN R2=R4=1.143q1静L+1.223q1活L=1.143×49.371×0.15+1.223×4.95×0.15＝9.373kN R3=0.928q1静L+1.142q1活L=0.928×49.371×0.15+1.142×4.95×0.15＝7.72kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×37.525×0.15＝2.212kNR2'=R4'=1.143q2L=1.143×37.525×0.15＝6.434kNR3'=0.928q2L=0.928×37.525×0.15＝5.223kN五、小梁验算分别计算梁底各道小梁所受线荷载，其中梁侧楼板的荷载取板底立杆至梁侧边一半的荷载。

模板工程计算书

W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000m m4承载能力极限状态q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.1)×0.15)+1.4×3]×1=8.838kN/mq1静=[γG(G1k +(G2k+G3k)h)b] = [1.2×(0.1+(24+1.1)×0.15)×1]=4.638kN/mq1活=(γQ×Q1k)×b=(1.4×3)×1=4.2kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.1+(24+1.1)×0.15)+1×3)×1＝6.865kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×4.638×0.32+0.117×4.2×0.32＝0.086kN·m σ＝M max/W＝0.086×106/24000＝3.582N/mm2≤[f]＝16.83N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×6.865×3004/(100×9350×144000)=0.28mm νmax=0.28mm≤min{300/150，10}=2mm满足要求！五、小梁验算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.3+(24+1.1)×0.15)+1.4×3]×0.3＝2.723kN/m 因此，q1静＝1.2×(G1k+(G2k+G3k)×h)×b=1.2×(0.3+(24+1.1)×0.15)×0.3＝1.463kN/mq1活＝1.4×Q1k×b=1.4×3×0.3＝1.26kN/m计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×1.463×1.22+0.125×1.26×1.22＝0.49kN·m M2＝q1L12/2=2.723×0.12/2＝0.014kN·mM max＝max[M1，M2]＝max[0.49，0.014]＝0.49kN·mσ=M max/W=0.49×106/42670=11.488N/mm2≤[f]=12.87N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.463×1.2+0.625×1.26×1.2＝2.043kNV2＝q1L1＝2.723×0.1＝0.272kNV max＝max[V1，V2]＝max[2.043，0.272]＝2.043kNτmax=3V max/(2bh0)=3×2.043×1000/(2×40×80)＝0.957N/mm2≤[τ]=1.39N/mm2 满足要求！3、挠度验算q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.3+(24+1.1)×0.15)+1×3)×0.3＝2.119kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.119×12004/(100×8415×170.67×104)＝1. 594mm≤[ν]＝min(L/150,10)＝min(1200/150,10)＝8mm;悬臂端νmax＝ql14/(8EI)=2.119×1004/(8×8415×170.67×104)＝0.002mm≤[ν]＝min(2×l/150,10)＝min(2×100/150,10)＝1.333mm1满足要求！六、主梁验算1、小梁最大支座反力计算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×0.3＝2.795kN/m q1静＝1.2×(G1k +(G2k+G3k)×h)×b＝1.2×(0.5+(24+1.1)×0.15)×0.3＝1.535kN/m q1活＝1.4×Q1k×b ＝1.4×3×0.3＝1.26kN/mq2＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.5+(24+1.1)×0.15)+1×3)×0.3＝2.179kN/m 承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×2.795×1.2＝4.193kN按悬臂梁，R1＝2.795×0.1＝0.28kNR＝max[R max，R1]＝4.193kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.179×1.2＝3.269kN按悬臂梁，R'1＝q2l1=2.179×0.1＝0.218kNR＝max[R'max，R'1]＝3.269kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=1.95×106/10330=188.746N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=V max/(8I zδ)[bh02-(b-δ)h2]=9.487×1000×[40×602-(40-8)×522]/(8×309900×8)＝27. 49N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=1.911mm≤[ν]=min{1200/150，10}=8mm悬挑段νmax＝0.668mm≤[ν]=min(2×150/150,10)=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=11.478kN，R2=17.873kN，R3=17.873kN，R4=11.478kN 七、可调托座验算按上节计算可知，可调托座受力N＝17.873kN≤[N]＝30kN满足要求！八、立柱验算1、长细比验算l01=hˊ+2ka=1000+2×0.7×450=1630mml0=ηh=1.2×1800=2160mmλ=max[l01，l0]/i=2160/15.9=135.849≤[λ]=150满足要求！2、立柱稳定性验算根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010公式5.3.1-2：小梁验算q1＝[1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×0.3 = 2.669kN/m同上四～六步计算过程，可得：R1＝10.961kN，R2＝17.067kN，R3＝17.067kN，R4＝10.961kN顶部立柱段：λ1=l01/i=1630.000/15.9=102.516查表得，φ＝0.573不考虑风荷载:N1=Max[R1，R2，R3，R4]=Max[10.961，17.067，17.067，10.961]=17.098kN f＝ N1/(ΦA)＝17098/(0.573×424)＝70.376N/mm2≤[f]＝205N/mm2满足要求！考虑风荷载:M w＝γQφcωk×l a×h2/10＝1.4×0.9×0.076×1.2×1.82/10＝0.037kN·mN1w=Max[R1,R2,R3,R4]+M w/l b=Max[10.961,17.067,17.067,10.961]+0.037/1.2=17.098kN f＝ N1w/(φA)+M w/W＝17098/(0.573×424)+0.037×106/4730＝78.198N/mm2≤[f]＝205N/mm2 满足要求！非顶部立柱段：λ=l0/i=2160.000/15.9=135.849查表得，φ1=0.371不考虑风荷载:N=Max[R1,R2,R3,R4]+γG×q×H=Max[10.961,17.067,17.067,10.961]+1.2×0.15×4.5=17. 877kNf=N/(φ1A)＝17.877×103/(0.371×424)=113.646N/mm2≤[σ]=205N/mm2满足要求！考虑风荷载:M w＝γQφcωk×l a×h2/10＝1.4×0.9×0.076×1.2×1.82/10＝0.037kN·mN w=Max[R1,R2,R3,R4]+γG×q×H+M w/l b=Max[10.961,17.067,17.067,10.961]+1.2×0.15×4 .5+0.037/1.2=17.908kNf=N w/(φ1A)+M w/W＝17.908×103/(0.371×424)+0.037×106/4490=121.665N/mm2≤[σ] =205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3 H/B=4.5/27=0.167≤3满足要求！十、抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L1Hh2+Q3k L1h1)=1×1.4×(0.076×45×4.5×3.9+0.55×45×3.9)=219.164kN ·mM R=γG(G1k+0.15H/(l a l b))L1B12/2=0.9×(0.5+0.15×4.5/(1.2×1.2))×45×272/2=14300.93k N·mM T=219.164kN·m≤M R=14300.93kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L1H+Q3k L1h1)=1×1.4×(0.25×45×4.5+0.55×45×3.9)=206.01kN·mM R=γG[(G2k+G3k)×h0+(G1k+0.15H/(l a l b))]L1B12/2=0.9×[(24+1.1)×0.15+(0.5+0.15×4.5 /(1.2×1.2))]×45×272/2=69880.801kN·mM T=206.01kN·m≤M R=69880.801kN·m满足要求！梁模板（盘扣式，梁板立柱共用）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《混凝土结构设计规范》GB 50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250m m4q1＝[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.5)×1.35)+1.4×3]×1＝45.6 3kN/mq1静＝1.2×[G1k+(G2k+G3k)×h]×b＝1.2×[0.1+(24+1.5)×1.35]×1＝41.43kN/mq1活＝1.4×Q1k×b＝1.4×3×1＝4.2kN/mq2＝[1×G1k+1×(G2k+G3k)×h+1×Q1k]×b＝[1×0.1+1×(24+1.5)×1.35+1×3]×1＝37.525k N/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×41.43×0.152+0.121×4.2×0.152＝0.111kN·m σ＝M max/W＝0.111×106/37500＝2.965N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×37.525×1504/(100×10000×281250)＝0.043mm≤[ν]＝min[L/150，10]＝min[150/150，10]＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×41.43×0.15+0.446×4.2×0.15＝2.723kN R2=R4=1.143q1静L+1.223q1活L=1.143×41.43×0.15+1.223×4.2×0.15＝7.874kN R3=0.928q1静L+1.142q1活L=0.928×41.43×0.15+1.142×4.2×0.15＝6.487kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×37.525×0.15＝2.212kNR2'=R4'=1.143q2L=1.143×37.525×0.15＝6.434kNR3'=0.928q2L=0.928×37.525×0.15＝5.223kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=2.723/1＝2.723kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b =Max[7.874,6.487,7.874]/1= 7.874kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=2.723/1＝2.723kN/m小梁自重：q2＝1.2×(0.3-0.1)×0.6/4 =0.036kN/m梁左侧模板传递给左边小梁荷载q3左＝1.2×0.5×(1.35-0.15)=0.72kN/m梁右侧模板传递给右边小梁荷载q3右＝1.2×0.5×(1.35-0.15)=0.72kN/m梁左侧楼板传递给左边小梁荷载q4左＝[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×(0.5-0.6/ 2)/2×1=0.932kN/m梁右侧楼板传递给右边小梁荷载q4右＝[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×((1-0.5)-0.6/2)/2×1=0.932kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =2.723+0.036+0.72+0.932=4.411kN/m 中间小梁荷载q中= q1中+ q2=7.874+0.036=7.91kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =2.723+0.036+0.72+0.932=4.411kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[4.411,7.91,4.411]=7.91kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.212/1＝2.212kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b =Max[6.434,5.223,6.434]/1= 6.434kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=2.212/1＝2.212kN/m小梁自重：q2'＝1×(0.3-0.1)×0.6/4 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.35-0.15)=0.6kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.35-0.15)=0.6kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.15)+1×3]×(0.5-0.6/2)/2×1=0.727kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.15)+1×3]×((1-0.5)-0.6/ 2)/2×1=0.727kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左' =2.212+0.03+0.6+0.727=3.569kN/m 中间小梁荷载q中'= q1中'+ q2'=6.434+0.03=6.464kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.212+0.03+0.6+0.727=3.569kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[3.569,6.464,3.569]=6.464kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×7.91×0.92，0.5×7.91×0.22]＝0.801kN·mσ=M max/W=0.801×106/64000=12.514N/mm2≤[f]=15.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×7.91×0.9，7.91×0.2]＝4.449kNτmax=3V max/(2bh0)=3×4.449×1000/(2×60×80)＝1.39N/mm2≤[τ]=1.78N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×6.464×9004/(100×9350×256×104)＝0.923mm≤[ν]＝min[l1/150，10]=min[900/150，10]＝6mmν2＝q'l24/(8EI)＝6.464×2004/(8×9350×256×104)＝0.054mm≤[ν]＝min[2l2/150，10]= min[400/150，10]＝2.667mm满足要求！4、支座反力计算承载能力极限状态R max=[1.25qL1,0.375qL1+qL2]=max[1.25×7.91×0.9,0.375×7.91×0.9+7.91×0.2]=8.899 kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=4.962kN,R2=8.899kN,R3=7.338kN,R4= 8.899kN,R5=4.962kN正常使用极限状态R max'=[1.25q'L1,0.375q'L1+q'L2]=max[1.25×6.464×0.9,0.375×6.464×0.9+6.464×0.2]= 7.272kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=4.015kN,R2'=7.272kN,R3'=5.91kN,R4' =7.272kN,R5'=4.015kN六、主梁验算主梁自重忽略不计，主梁2根合并，其受力不均匀系数=0.6,则单根主梁所受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.727×106/4490=161.825N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝6.381kNτmax=2V max/A=2×6.381×1000/424＝30.1N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.26mm≤[ν]＝min[L/150，10]=min[500/150，10]＝3.333mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=1.935kN，R2=17.165kN，R3=1.935kN立柱所受主梁支座反力依次为P1=1.935/0.6=3.225kN，P2=17.165/0.6=28.609kN，P3=1.935/0.6=3.225kN七、可调托座验算1、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R3]＝max[1.935,1.935]＝1.935kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2]＝28.609kN≤[N]＝30kN满足要求！八、立柱验算1、长细比验算h max=max(ηh,h'+2ka)=max(1.2×1500,1000+2×0.7×500)=1800mmλ=h max/i=1800/15.9=113.208≤[λ]=150长细比满足要求！查表得，φ＝0.3862、风荷载计算M w＝φc×1.4×ωk×l a×h2/10＝0.9×1.4×0.031×0.9×1.52/10＝0.008kN·m根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010公式5.3.1-2：1)面板验算q1＝[1.2×(0.1+(24+1.5)×1.35)+1.4×0.9×3]×1＝45.21kN/m2)小梁验算q1＝max{2.695+1.2×[(0.3-0.1)×0.6/4+0.5×(1.35-0.15)]+[1.2×(0.5+(24+1.1)×0.15)+1. 4×0.9×3]×max[0.5-0.6/2，(1-0.5)-0.6/2]/2×1，7.797+1.2×(0.3-0.1)×0.6/4}=7.833kN /m同上四～六计算过程，可得：P1＝3.18kN，P2＝28.286kN，P3＝3.18kN立柱最大受力N w＝max[P1+N边1，P2，P3+N边2]+1.2×0.15×(3.9-1.35)+M w/l b＝max[ 3.18+[1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×(0.9+0.5-0.6/2)/2×0.9，28.286，3.18+[ 1.2×(0.5+(24+1.1)×0.15)+1.4×0.9×3]×(0.9+1-0.5-0.6/2)/2×0.9]+0.459+0.008/1＝28. 753kNf＝N/(φA)+M w/W＝28753.141/(0.386×424)+0.008×106/4490＝177.466N/mm2≤[f]＝300N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3 H/B=3.9/30=0.13≤3满足要求，不需要进行抗倾覆验算！十、立柱支承面承载力验算F1=N=28.753kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.829N/mm2，η=1，h0=h-20=130mm，u m =2[(a+h0)+(b+h0)]=1320mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.829+0.25×0)×1×1320×130/1000=99.579kN≥F1=28.753kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=8.294N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(600)×(600)/(200×200)]1/2=3，A ln=ab=40000 mm2F=1.35βcβl f c A ln=1.35×1×3×8.294×40000/1000=1343.628kN≥F1=28.753kN满足要求！墙模板（木模板）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9 max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42 .285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板布置模板设计立面图四、面板验算墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.5m，W＝bh2/6＝500×122/ 6＝12000mm3，I＝bh3/12＝500×123/12＝72000mm41、强度验算q＝bS承＝0.5×38.056＝19.028kN/m面板弯矩图(kN·m)M max＝0.095kN·mσ＝M max/W＝0.095×106/12000＝7.928N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算q＝bS正＝0.5×29.87=14.935kN/m面板变形图(mm)ν＝0.43mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！五、小梁验算1、强度验算q＝bS承＝0.275×38.056＝10.465kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M max＝0.327kN·mσ＝M max/W＝0.327×106/42670＝7.664N/mm2≤[f]＝16.2N/mm2 满足要求！2、挠度验算q＝bS正＝0.275×29.87=8.214kN/m小梁变形图(mm)ν＝0.462mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！3、支座反力计算R1=4.507kN，R2=...R37=4.007kN，R38=5.509kN六、主梁验算1、强度验算主梁弯矩图(kN·m)M max＝0.611kN·mσ＝M max/W＝0.611×106/4490＝136.083N/mm2≤[f]＝205N/mm2 满足要求！2、挠度验算主梁变形图(mm)ν＝0.369mm≤[ν]＝l/400＝500/400＝1.25mm满足要求！七、对拉螺栓验算对拉螺栓横向验算间距m＝max[500，500/2+200]＝500mm 对拉螺栓竖向验算间距n＝max[500，500/2+250]＝500mm N＝0.95mnS承＝0.95×0.5×0.5×38.056＝9.038kN≤N t b＝17.8kN 满足要求！柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×4.5]＝min[29.87，108]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9 max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42 .285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.7×29.87＝25.404kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.7×2＝1.235kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×25.404×0.152-0.121×1.235×0.152＝-0.065kN·m σ＝M max/W＝0.065×106/(1/6×700×122)＝3.841N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.7×29.87＝20.909kN/mν＝0.632ql4/(100EI)＝0.632×20.909×1504/(100×8925×(1/12×700×123))＝0.074mm≤[ν]＝l/400＝150/400＝0.375mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.15×38.056＝5.708 kN/m小梁弯矩图(kN·m)M max＝0.285kN·mσ＝M max/W＝0.285×106/42.67×103＝6.672N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝2.346kNτmax=3V max/(2bh0)=3×2.346×1000/(2×40×80)＝1.1N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.15×29.87＝4.481 kN/m小梁变形图(mm) ν＝0.409mm≤[ν]＝1.5mm满足要求！4、支座反力计算承载能力极限状态R max=4.438正常使用极限状态R max=3.484五、柱箍验算模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

承插型盘扣式悬挑脚手架计算书

承插型盘扣式钢管脚手架计算书依据规范:《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-201《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取0.85。

双排脚手架搭设高度20.7米，立杆的纵距1.80米，立杆的横距0.90米，内排架距离结构0.50米，脚手架步距1.50米。

立杆钢管类型选择：B-LG-1500(Φ48×3.2×1500);横向水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);纵向水平杆钢管类型选择：A-SG-1800(Φ48×2.5×1740);横向跨间水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);连墙件采用2步3跨，竖向间距3.00米，水平间距5.40米。

施工活荷载为2.0kN/m2，同时考虑2层施工。

脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设2层计算。

栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0600kN/m2。

脚手板下主结点跨间增加两根横向水平杆。

基本风压0.30kN/m2，高度变化系数0.6500，体型系数0.8500。

悬挑水平钢梁采用18号工字钢，建筑物外悬挑段长度1.60米，建筑物内锚固段长度2.40米。

悬挑水平钢梁上面的联梁采用16号工字钢，相邻悬挑钢梁之间的联梁上最多布置1根立杆。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、横向水平杆的计算:按照水平杆上面的脚手板和活荷载作为均布荷载计算水平杆的最大弯矩和变形。

板模板(盘扣式)计算书

板模板（盘扣式）计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图纵向剖面图横向剖面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 16.83 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 9350 面板计算方式三等跨连续梁W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4承载能力极限状态q1＝[1.2×(G1k +(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.1+(24+1.1)×0.15)+1.4×3]×1=8.838kN/m q1静=[γG(G1k +(G2k+G3k)h)]b = [1.2×(0.1+(24+1.1)×0.15)]×1=4.638kN/mq1活=(γQ×Q1k)×b=(1.4×3)×1=4.2kN/m正常使用极限状态q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b =(1×(0.1+(24+1.1)×0.15)+1×3)×1＝6.865kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×4.638×0.32+0.117×4.2×0.32＝0.086kN·mσ＝M max/W＝0.086×106/37500＝2.292N/mm2≤[f]＝16.83N/mm2满足要求！2、挠度验算νmax＝0.677ql4/(100EI)=0.677×6.865×3004/(100×9350×281250)=0.143mmνmax=0.143mm≤min{300/150，10}=2mm满足要求！五、小梁验算小梁类型矩形木楞小梁截面类型(mm) 40×90小梁抗弯强度设计值[f](N/mm2) 12.87 小梁抗剪强度设计值[τ](N/mm2) 1.386小梁截面抵抗矩W(cm3) 54 小梁弹性模量E(N/mm2) 8415小梁截面惯性矩I(cm4) 243 小梁计算方式三等跨连续梁11k2k3k1k＝2.723kN/m因此，q1静＝1.2×(G1k +(G2k+G3k)×h)×b=1.2×(0.3+(24+1.1)×0.15)×0.3＝1.463kN/m q1活＝1.4×Q1k×b=1.4×3×0.3＝1.26kN/m计算简图如下：1、强度验算M1＝0.1q1静L2+0.117q1活L2＝0.1×1.463×0.92+0.117×1.26×0.92＝0.238kN·mM2＝q1L12/2=2.723×0.12/2＝0.014kN·mM max＝max[M1，M2]＝max[0.238，0.014]＝0.238kN·mσ=M max/W=0.238×106/54000=4.406N/mm2≤[f]=12.87N/mm2满足要求！2、抗剪验算V1＝0.6q1静L+0.617q1活L＝0.6×1.463×0.9+0.617×1.26×0.9＝1.49kNV2＝q1L1＝2.723×0.1＝0.272kNV max＝max[V1，V2]＝max[1.49，0.272]＝1.49kNτmax=3V max/(2bh0)=3×1.49×1000/(2×40×90)＝0.621N/mm2≤[τ]=1.386N/mm2满足要求！3、挠度验算q＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.3+(24+1.1)×0.15)+1×3)×0.3＝2.119kN/m挠度,跨中νmax＝0.677qL4/(100EI)=0.677×2.119×9004/(100×8415×243×104)＝0.46mm≤[ν]＝min(L/150，10)＝min(900/150，10)＝6mm；悬臂端νmax＝ql14/(8EI)=2.119×1004/(8×8415×243×104)＝0.001mm≤[ν]＝min(2×l1/150，10)＝min(2×100/150，10)＝1.333mm满足要求！六、主梁验算q1＝[1.2×(G1k+(G2k+G3k)×h)+1.4×Q1k]×b=[1.2×(0.5+(24+1.1)×0.15)+1.4×3]×0.3＝2.795kN/mq1静＝1.2×(G1k +(G2k+G3k)×h)×b＝1.2×(0.5+(24+1.1)×0.15)×0.3＝1.535kN/mq1活＝1.4×Q1k×b ＝1.4×3×0.3＝1.26kN/mq2＝(γG(G1k+(G2k+G3k)×h)+γQ×Q1k)×b=(1×(0.5+(24+1.1)×0.15)+1×3)×0.3＝2.179kN/m承载能力极限状态按三等跨连续梁，R max＝(1.1q1静+1.2q1活)L＝1.1×1.535×0.9+1.2×1.26×0.9＝2.881kN按悬臂梁，R1＝q1l1＝2.795×0.1＝0.28kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝1.729kN;正常使用极限状态按三等跨连续梁，R'max＝1.1q2L＝1.1×2.179×0.9＝2.158kN按悬臂梁，R'1＝q2l1=2.179×0.1＝0.218kNR'＝max[R'max，R'1]×0.6＝1.295kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.441×106/4490=98.287N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×2.796×1000/424＝13.187N/mm2≤[τ]=125N/m m2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.546mm≤[ν]=min{900/150，10}=6mm悬挑段νmax＝0.142mm≤[ν]=min(2×150/150,10)=2mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=4.12kN，R2=5.389kN，R3=5.389kN，R4=4.12kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30满足要求！八、立杆验算立杆钢管截面类型(mm) Ф48×3.2立杆钢管计算截面类型(mm) Ф48×3钢材等级Q235 立杆截面面积A(mm2) 424 立杆截面回转半径i(mm) 15.9 立杆截面抵抗矩W(cm3) 4.49 抗压强度设计值[f](N/mm2) 205 支架自重标准值q(kN/m) 0.15 支架立杆计算长度修正系数η 1.2 悬臂端计算长度折减系数k 0.71、长细比验算l01=hˊ+2ka=1200+2×0.7×450=1830mml0=ηh=1.2×1800=2160mmλ=max[l01，l0]/i=2160/15.9=135.849≤[λ]=150满足要求！2、立杆稳定性验算顶部立杆段：λ1=l01/i=1830.000/15.9=115.094查表得，φ＝0.483不考虑风荷载:N1 =Max[R1，R2，R3，R4]/0.6=Max[4.12，5.389，5.389，4.12]/0.6=8.982kN f＝N1/(ΦA)＝8982/(0.483×424)＝43.859N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：λ=l0/i=2160.000/15.9=135.849查表得，φ1=0.371不考虑风荷载:N=Max[R1,R2,R3,R4]/0.6+γG×q×H=Max[4.12,5.389,5.389,4.12]/0.6+1.2×0.15×3.325=9.5 8kNf=N/(φ1A)＝9.58×103/(0.371×424)=60.901N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231-2010 第6.1.4: 对长条状的独立高支模架，架体总高度与架体的宽度之比不宜大于3H/B=3.325/30=0.111≤3满足要求！十、抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=ψc×γQ(ωk L1Hh2+Q3k L1h1)=1×1.4×(0.076×40×3.325×3.2+0.55×40×3.2)=143.844kN·mM R=γG(G1k+0.15H/(l a l b))L1B12/2=0.9×(0.5+0.15×3.325/(0.9×0.9))×40×302/2=18075kN·mM T=143.844kN·m≤M R=18075kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=ψc×γQ(Q2k L1H2+Q3k L1h1)=1×1.4×(1×40×3.3252+0.55×40×3.2)=717.675kN·mM R=γG[(G2k+G3k)×h0+(G1k+0.15H/(l a l b))]L1B12/2=0.9×[(24+1.1)×0.15+(0.5+0.15×3.325/ (0.9×0.9))]×40×302/2=79068kN·mM T=717.675kN·m≤M R=79068kN·m满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=1000mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.829+0.25×0)×1×1000×100/1000=58.03kN≥F1=9.58kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln=ab=20000mm2F=1.35βcβl f c A ln=1.35×1×2.449×8.294×20000/1000=548.534kN≥F1=9.58kN满足要求！。

梁模板(承插型盘扣式支撑)计算书(依据JGJ300-2013)

1.047kN
1.047kN
1.047kN
1.047kN500500Fra bibliotek150
400
400
变形计算简图
500
400
150
0.003
0.027
变形图(mm) 经过计算得到:
最大弯矩 M= 0.131kN·m 最大剪力：V= 1.475 kN 最大变形：ν= 0.027mm 最大支座反力：F= 2.078kN (1) 主楞抗弯强度计算 σ =M/W=0.131×106/1.016×104 =12.878N/mm2 实际弯曲应力计算值 σ=12.878N/mm2 小于抗弯强度设计值 [f]=205N/mm2，满足要求！ (2) 主楞抗剪强度计算 τ =VS0/Itw=0.737×1000×6946/(2.438×105×3.5)=6.003N/mm2；实际剪应力计算值 6.003 N/mm2 小于抗剪强度设计值 [fv]=120.000 N/mm2，满足要求！ (3) 主楞挠度计算容许挠度: 结构表面隐藏[ν]=l/250；第1跨最大挠度为0.027mm，容许挠度为2.000mm，满足要求！第2跨最大挠度为0.003mm，容许挠度为2.000mm，满足要求！第3跨最大挠度为0.027mm，容许挠度为2.000mm，满足要求！各跨实际最大挠度计算值小于最大允许挠度值，满足要求！
东北落叶松
抗压强度设计值 (N/mm2)
15
抗剪强度设计值(N/mm2)
次楞间距(mm) 弹性模量(N/mm2) 抗弯强度设计值
(N/mm2) 1.6
400 10000
17
(四) 加固楞支拉参数
支拉方式
采用穿梁螺栓支拉
螺栓直径
M14

盘扣式脚手架计算书

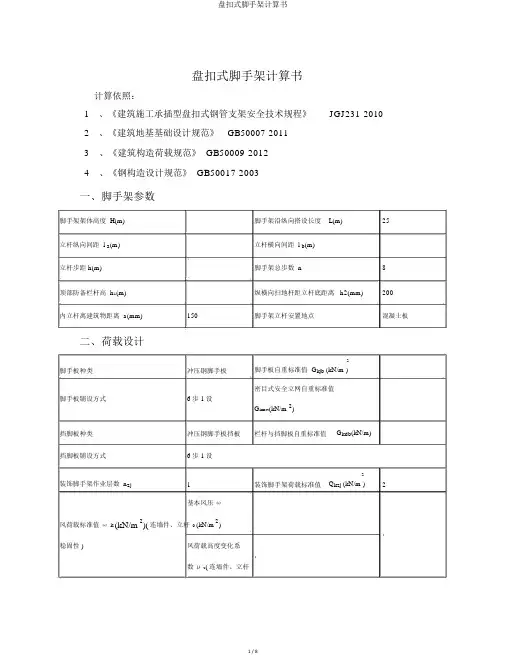

盘扣式脚手架计算书计算依照：1 、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102 、《建筑地基基础设计规范》GB50007-20113、《建筑构造荷载规范》 GB50009-20124、《钢构造设计规范》 GB50017-2003一、脚手架参数脚手架架体高度 H(m) 脚手架沿纵向搭设长度L(m) 25立杆纵向间距 l a(m) 立杆横向间距 l b(m)立杆步距 h(m) 脚手架总步数 n 8顶部防备栏杆高 h1(m) 纵横向扫地杆距立杆底距离 h2(mm) 200内立杆离建筑物距离 a(mm) 150 脚手架立杆安置地点混凝土板二、荷载设计脚手板种类冲压钢脚手板2 脚手板自重标准值 G kjb (kN/m )密目式安全立网自重标准值脚手板铺设方式6步 1设G kmw(kN/m 2)挡脚板种类冲压钢脚手板挡板栏杆与挡脚板自重标准值G kdb(kN/m) 挡脚板铺设方式6步 1设装饰脚手架作业层数 n zj 1 装饰脚手架荷载标准值22 Q kzj (kN/m )基本风压ω风荷载标准值ωk(kN/m2)(连墙件、立杆 0 (kN/m2)，稳固性 ) 风荷载高度变化系，数μ z(连墙件、立杆稳固性 )风荷载体型系数μs搭设表示图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算横向横杆钢管种类A-SG-1500 横向横杆自重 G khg(kN)单跨间横杆根数 n jg 2 间横杆钢管种类B-SG-1500 间横杆自重 G kjg (kN) 纵向横杆钢管种类B-SG-1500纵向横杆自重 G kzg(kN)2205横向横杆抗弯强度设计值 (f)(N/mm )4928002206000横向横杆截面惯性矩 I(mm ) 横向横杆弹性模量 E(N/mm)33860横向横杆截面抵挡矩 W(mm)承载力使用极限状态q= × (G khg/l b +G kjb ×l a/(n jg +1) )+ ×Q kzj× l a /( n jg +1) =×+×(2+1))+××(2+1)=m正常使用极限状态q ＇=(G /l +G ×l /(njg +1) )+Qkzj× la/( njg+1) =+ × (2+1))+ × (2+1)=mkhg bkjba计算简图以下1、抗弯验算M max=ql b2/8=×8=·m6 2 2σ=M max/W=× 10 /3860=mm≤[f]=205N/mm知足要求。

承插型盘扣式钢管支架计算书

10、模板支架设计及计算10.1地下室顶板支架计算（板厚200mm):计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

一、计算参数:模板支架搭设高度为4.8m，立杆的纵距 b=1.20m，立杆的横距 l=1.20m，立杆的步距 h=1.20m。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方50×100mm，间距250mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。

梁顶托采用双钢管48×3.5mm。

模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载3.00kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元二、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.000×0.200×1.200+0.350×1.200=6.420kN/m活荷载标准值 q2 = (2.000+1.000)×1.200=3.600kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×6.420+1.4×3.600)×0.250×0.250=0.080kN.m经计算得到面板抗弯强度计算值 f = 0.080×1000×1000/64800=1.229N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×6.420+1.4×3.600)×0.250=1.912kN 截面抗剪强度计算值 T=3×1912.0/(2×1200.000×18.000)=0.133N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×6.420×2504/(100×6000×583200)=0.049mm面板的最大挠度小于250.0/250,满足要求!三、模板支撑木方的计算木方按照均布荷载下连续梁计算。

盘扣式脚手架计算书

盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计标准》GB50017-20175、《建筑结构可靠性设计统一标准》GB50068-2018一、脚手架参数杆稳定性) 风荷载高度变化系1.428，1.428数μz(连墙件、立杆稳定性)风荷载体型系数μs 1搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算纵横向水平杆钢管类型Ф48×3 纵横向水平杆钢管每米自重m2(kN/m) 0.033 横向横杆抗弯强度设计值(f)(N/mm2) 205 横向横杆截面惯性矩I(mm4) 107800 横向横杆弹性模量E(N/mm2) 206000 横向横杆截面抵抗矩W(mm3) 4490 脚手板类型定型钢脚手板单块脚手板宽度b(mm) 250单块脚手板一侧爪钩数量j(只) 2 爪钩间距s(mm) 200q=b(1.3 ×G kjb+1.5γL Q kzj)=0.25×(1.3 ×0.35+1.5×0.9×2)=0.789kN/ml a=1.2m, 脚手板通过爪钩传递给横杆的支座反力为：R=ql a/j=0.789×1.2/2=0.473kN横杆自重设计值：q1=1.3m2=1.3 ×0.033=0.043kN/m正常使用极限状态：q'=b(G kjb+Q kzj)=0.25×(0.35+2)=0.588kN/ml a=1.2m, 脚手板通过爪钩传递给横杆的支座反力为：R'=q'l a/j=0.588×1.2/2=0.352kN横杆自重标准值：q1'=m2=0.033kN/ml=l b=0.9m，计算简图如下1、抗弯验算弯矩图(kN·m)M max=0.359kN·mσ=γ0M max/W=1×0.359×106/4490=79.947N/mm2≤[f]=205N/mm2 满足要求。

梁模板(承插型盘扣式支撑)计算书(依据JGJ231-2010)

梁模板(承插型盘扣式支撑)计算书计算依据：《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ 231-2010）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑地基基础设计规范》（GB 50007-2011）《建筑结构荷载规范》（GB 50009-2012）《混凝土结构设计规范》（GB50010-2010）一、参数信息梁段：L1。

1.模板构造及支撑参数(一) 构造参数梁截面宽度(m) 0.4 梁截面高度(m) 0.8楼层高度(m) 6 结构表面要求隐藏立杆沿梁跨度方向间距(m)1.2 立杆最大步距(m) 2立杆顶部步距(m) 1 梁底构造横杆形式扣件式支撑梁搭设形式独立支撑(2层梁上顺下横) 板的形式梁2侧有板混凝土楼板厚度(mm)130(二) 支撑参数立杆钢管类型(mm): A-LG-3000(Φ60×3.2×3000)2.荷载参数新浇筑砼自重标准值(kN/m3) 24钢筋自重标准值(kN/m3)1.5砼对模板侧压力标准值(kN/m2) 19.2梁侧模板自重标准值(kN/m2)0.3梁底模板自重标准值(kN/m2) 0.343.梁侧模板参数加固楞搭设形式：主楞横向次楞竖向设置；(一) 面板参数面板材料克隆(平行方向)18mm厚覆面木胶合板面板厚度(mm) 18抗弯设计值(N/mm2) 29 弹性模量(N/mm2)11500 (二) 主楞参数主楞材料 2根Ф48×3.5钢管主楞间距(mm) 100,250*2 钢材品种钢材Q235钢(＞16-40)弹性模量(N/mm2) 206000屈服强度(N/mm2)235 抗拉/抗压/抗弯强度设计值(N/mm2)205抗剪强度设计值(N/mm2) 120端面承压强度设计值(N/mm2)325(三) 次楞参数次楞材料 1根100×100矩形木楞次楞间距(mm) 400木材品种东北落叶松弹性模量(N/mm2) 10000抗压强度设计值(N/mm2) 15抗弯强度设计值(N/mm2)17抗剪强度设计值(N/mm2) 1.6(四) 加固楞支拉参数支拉方式采用穿梁螺栓支拉螺栓直径 M14 螺栓水平间距(mm) 500 螺栓竖向间距(mm) 100,250*24.梁底模板参数搭设形式为：独立支撑(2层梁上顺下横)；面板材料模板宽300面板厚2.30钢面板厚度(mm) 2.3抗弯设计值(N/mm2) 205 弹性模量(N/mm2)206000二、梁侧模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。

盘扣架结构计算书

承插型盘扣式楼板模板支架计算书依据规范:《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为3.6m，立杆的纵距 b=1.20m，立杆的横距 l=1.20m，脚手架步距 h=1.50m。

立杆钢管类型选择：B-LG-2500(Φ48×3.2×2500);横向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);纵向水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);横向跨间水平杆钢管类型选择：A-SG-1200(Φ48×2.5×1140);面板厚度180mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方50×50mm，间距200mm，木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

梁顶托采用100×100mm木方。

模板自重0.20kN/m2，混凝土钢筋自重25.10kN/m3。

倾倒混凝土荷载标准值1.00kN/m2，施工均布荷载标准值0.00kN/m2。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

图盘扣式楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

盘扣式脚手架计算书

盘扣式脚手架计算书计算依据：1、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数二、荷载设计搭设示意图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算承载力使用极限状态q=1.2×(G khg/l b+G kjb×l a/(n jg+1))+1.4×Q kzj×l a/(n jg+1)=1.2×(0.050/0.9+0.35×1.8/(2+1))+1.4×2.0×1.8/(2+1)=1.999kN/m正常使用极限状态q＇=(G khg/l b+G kjb×l a/(n jg+1))+Q kzj×l a/(n jg+1)=(0.050/0.9+0.35×1.8/(2+1))+2.0×1.8/(2+1) =1.466kN/m计算简图如下1、抗弯验算M max=ql b2/8=1.999×0.92/8=0.202kN·mσ=M max/W=0.202×106/3860=52.43N/mm2≤[f]=205N/mm2满足要求。

2、挠度验算max b b10]=min[900/150，10]=6mm满足要求。

3、支座反力计算承载力使用极限状态R1=R2=ql b/2=1.999×0.9/2=0.899kN正常使用极限状态R1＇=R2＇=q＇l b/2=1.466×0.9/2=0.659kN四、间横杆验算承载力使用极限状态q=1.2×(G kjg/l b+G kjb×l a/(n jg+1))+1.4×Q kzj×l a/(n jg+1)=1.2×(0.043/0.9+0.35×1.8/(2+1))+1.4×2.0×1.8/(2+1)=1.989kN/m正常使用极限状态q'=(G kjg/l b+G kjb×l a/(n jg+1))+Q kjj×l a/(n jg+1)=(0.043/0.9+0.35×1.8/(2+1))+2.0×1.8/(2+1)=1. 458kN/m计算简图如下1、抗弯验算M max=ql b2/8=1.989×0.92/8=0.201kN·mσ=M max/W=0.201×106/2890=69.70N/mm2≤[f]=205N/mm2满足要求。

盘扣式支架结构受力计算书

盘扣式支架结构受力计算书1.工程概况刚构梁跨中厚度1.4m，横梁与墩柱连接部位渐变为2.1m；箱涵顶板厚度1m，两侧倒角50×155.3cm。

均采用盘扣式满堂支架。

2.设计参数2.1.材料设计指标2.1.1.Q235钢抗拉、抗压、抗弯强度设计值f=215Mpa，抗剪强度设计值fv=125Mpa，弹性模量E=2.06×105Mpa。

2.1.2.Q355钢抗拉、抗压、抗弯强度设计值f=300Mpa，抗剪强度设计值fv=180Mpa，弹性模量E=2.06×105Mpa。

2.2.荷载取值(1)新浇筑混凝土及钢筋自重：2.6t/m3。

(2)底模板密度：600Kg/m3，板厚1.5cm；(3)方木密度：500 Kg/m3，方木截面8*8cm；(4)盘扣式满堂支架自重：20Kg/m3；(5)施工荷载取2.5kN/m2。

(6)荷载分项系数：永久荷载分项系数取1.3，可变荷载分项系数取1.5。

2.3.支架结构支架体系统计表3.刚构梁支架计算3.1.竹胶板检算一、总体信息采用1.5cm厚竹胶板，抗弯强度设计值fm=35Mpa，抗剪强度设计值fv=5.0Mpa，弹性模量E=9898Mpa。

取板宽1cm进行计算。

惯性矩I=bh^3/12=10*15^3/12=2812mm4抵抗弯矩W=bh^2/6=10*15^2/6=375mm3截面积A=bh=10*15=150mm2其所受永久荷载为：1.4*26*0.01=0.37kN/m。

可变荷载为：2.5*0.01=0.025kN/m。

计算如下：二、荷载信息1、恒荷载(1)、均布荷载，0.37kN/m，荷载分布：满布2、活荷载(1)、均布荷载，0.03kN/m，荷载分布：满布三、组合信息1、内力组合、工况(1)、1.3恒+1.5活2、挠度组合、工况(1)、恒载工况(2)、活载工况(3)、1.0恒+1.0活四、内力、挠度计算1、弯矩图（kN.m）(1)、1.3恒+1.5活(2)、包络图2、剪力图（kN）(1)、1.3恒+1.5活(2)、包络图3、挠度(1)、恒载工况(2)、活载工况(3)、1.0恒+1.0活4、支座反力（kN）(1)、1.3恒+1.5活(2)、包络图五、单元验算图中数值自上而下分别表示：最大剪应力与设计强度比值最大正应力与设计强度比值最大稳定应力与设计比值若有局稳字样，表示局部稳定不满足(1)、内力范围、最大挠度(a)、内力范围：弯矩设计值-0.00～0.00 kN.m剪力设计值-0.04～0.04 kN(b)、最大挠度：最大挠度0.09mm，最大挠跨比1/10000（挠度允许值见《钢结构设计规范》(GB 50017-2003)附录A.1）(2)、强度应力最大剪应力τ = V max * S / I / t w= 0.04 * 281 / 2812 / 10.0 * 1000= 0.4 MPa ≤ f v = 5 MPa 满足!最大正应力σ = M max / γ / W= 0.00 / 1.20 / 375 * 1e6= 3.2 MPa ≤ f = 35 MPa 满足!(3)、稳定应力整体稳定系数φb = 0.80最大压应力σ = M max / φb / W= 0.00 / 0.80 / 375 * 1e6= 4.9 MPa ≤ f = 35 MPa 满足!(4)、验算结论：满足!3.2.次分配梁方木检算一、总体信息次分配梁采用8*8cm方木，15cm间距布置。

承插型盘扣式脚手架计算书

承插型盘扣式脚手架计算书1.计算依据（1）设计图纸及相关详勘报告；（2）《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231-2010）；（3）《建筑结构荷载规范》（GB5009-2012）；（4）《建筑施工安全检查标准》（JGJ59-2011）；（5）《冷弯薄壁型钢结构技术规范》（GB50018-2002）；（6）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）（7）《钢结构施工质量验收规范》（GB50205）（8）《建筑施工临时支撑结构技术规范》（JGJ300-2013）（9）国家及本地区的相关规范、法规；2.材料选用（1）踏板选用4m木踏板；（2）工作架选用（60*3.2）承插型盘扣式钢管脚手架。

3.荷载工况支架承受的荷载主要有：脚手板等配件重、施工活载、支架自重。

1.脚手板自重：0.35KN/m22.支架自重：0.214KN/m3.施工人员及设备：2KN/㎡荷载组合：恒荷载分项系数取1.2，活荷载分项系数取1.4表3-1 材料特性4.立杆承载力验算架体布置间距为0.9×1.8m，计算单元截面面积为0.81m2图4-1 架体平面图1.荷载a. 脚手板自重 0.35kN/m2×0.81m2×2 =0.567kNb. 支架自重 0.123kN/m×25m =3.075kNc. 施工人员及设备 2kN/m2×0.81m2×3=1.62kN2.荷载组合：恒荷载分项系数取1.2 活荷载分项系数取1.4q1=a+b+c =5.262kNq2=(a+b)×1.2+c×1.4=6.638kN3.架体稳定性验算按照《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，不组合风荷载计算。

根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010中：5.4.1-2公式计算：i=20.1mm 取h =1500mm,支架立杆计算长度l0计算公式：l0=μh=1.45×1500=2175mm；μ——考虑脚手架整体稳定性的立杆计算长度系数，应按表5.4.1确定；取μ=1.45h——支架立杆中间层水平杆最大竖向步距（mm）即l0=2175mm。

盘扣式脚手架详细计算书

盘扣式脚⼿架详细计算书盘扣式脚⼿架计算书计算依据：1、《建筑施⼯承插型盘扣式钢管⽀架安全技术规程》JGJ231-20102、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003、脚⼿架参数、荷载设计搭设⽰意图//盘扣式脚⼿架平⾯图三、横向横杆验算承载⼒使⽤极限状态q=1.2 ×(G khg/l b+G kjb×l a/(n jg+1) )+1.4 Q×kzj × l a /( n jg +1)=1.2 ×(0.050/0.9+0.35 1.8×/(2+1))+1.4 2.0××1.8/(2+1)=1.999kN/m 正常使⽤极限状态q＇=(G khg/l b+G kjb×l a/(n jg+1) )+Q kzj × l a /( n jg +1) =(0.050/0.9+0.35 1.8×/(2+1))+2.0 1.8×/(2+1)=1.466kN/m计算简图如下1、抗弯验算M max= ql b2/8=1.999 0×.92/8=0.202kN m·σ=M max/W=0.202 ×106/3860=52.43N/mm2≤[f]=205N/mm2满⾜要求2、挠度验算V max=5q＇l b4/(384EI)=5 1×.466 ×9004/(384 ×206000×92800)=0.65mm≤[ ν＝]min[l b/150，10] = min[900/150，10] =6mm 满⾜要求。

3、⽀座反⼒计算承载⼒使⽤极限状态R1=R2= ql b/2=1.999 0×.9/2=0.899kN 正常使⽤极限状态R1＇=R2＇= q＇l b/2=1.466 0×.9/2=0.659kN四、间横杆验算q=1.2×(G kjg/l b+G kjb×l a/(n jg+1) )+1.4 Q×kzj×l a /( n jg +1)=1.2 ×(0.043/0.9+0.35 1.8×/(2+1))+1.4 2.0××1.8/(2+1)=1.989kN/m 正常使⽤极限状态q'=(G kjg/l b+G kjb ×l a/(n jg+1) )+Q kjj ×l a /( n jg +1)=(0.043/0.9+0.35 1.8×/(2+1))+2.0 1.8×/(2+1)=1.458kN/m计算简图如下1、抗弯验算M max= ql b2/8=1.989 0×.92/8=0.201kN m· σ=M max/W=0.201×106/2890=69.70N/mm2≤[f]=205N/mm2 满⾜要求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

承插型盘扣式梁模板支架计算书依据规范:《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为10.0m，梁截面B×D=300mm×600mm，立杆的纵距(跨度方向) l=0.80m，脚手架步距 h=1.80m，立杆钢管类型选择：A-LG-3000(Φ60×3.2×3000);横向水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);纵向水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);横向跨间水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);梁底增加2道承重立杆。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方60×80mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。

梁底支撑木方长度 0.80m。

梁顶托采用100×100mm木方。

梁底按照均匀布置承重杆2根计算。

模板自重0.20kN/m2，混凝土钢筋自重25.50kN/m3。

倾倒混凝土荷载标准值1.00kN/m2，施工均布荷载标准值2.00kN/m2。

地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。

扣件计算折减系数取1.00。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.500×0.600×0.300+0.200×0.300=4.650kN/m活荷载标准值q2 = (1.000+2.000)×0.300=0.900kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 30.00×1.80×1.80/6 = 16.20cm3；I = 30.00×1.80×1.80×1.80/12 = 14.58cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×4.650+1.40×0.900)×0.400×0.400=0.109kN.m经计算得到面板抗弯强度计算值 f = 0.109×1000×1000/16200=6.756N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×4.650+1.4×0.900)×0.400=1.642kN 截面抗剪强度计算值T=3×1642.0/(2×300.000×18.000)=0.456N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×4.650×4004/(100×6000×145800)=0.921mm 面板的最大挠度小于400.0/250,满足要求!二、梁底支撑木方的计算（一）梁底木方计算作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1= 25.500×0.600×0.400=6.120kN/m(2)模板的自重线荷载(kN/m)：q2= 0.200×0.400×(2×0.600+0.300)/0.300=0.400kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P1= (2.000+1.000)×0.300×0.400=0.360kN均布荷载 q = 1.20×6.120+1.20×0.400=7.824kN/m 集中荷载 P = 1.40×0.360=0.504kN木方计算简图变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：变形计算受力图经过计算得到从左到右各支座力分别为A1.431.436.52kN/mAN1=1.426kNN2=1.426kN经过计算得到最大弯矩 M= 0.339kN.m经过计算得到最大支座 F= 1.426kN经过计算得到最大变形 V= 0.335mm木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 6.00×8.00×8.00/6 = 64.00cm3；I = 6.00×8.00×8.00×8.00/12 = 256.00cm4；(1)木方抗弯强度计算抗弯计算强度 f = M/W =0.339×106/64000.0=5.30N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3×1.425/(2×60×80)=0.445N/mm2截面抗剪强度设计值 [T]=1.30N/mm2木方的抗剪强度计算满足要求!(3)木方挠度计算最大变形 v =0.335mm木方的最大挠度小于600.0/250,满足要求!（二）梁底顶托梁计算托梁按照集中与均布荷载下多跨连续梁计算。

均布荷载取托梁的自重 q= 0.096kN/m。

1.43kN 1.43kN 1.43kN 1.43kN 1.43kN 1.43kN 1.43kN托梁计算简图0.171变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：0.98kN 0.98kN 0.98kN 0.98kN 0.98kN 0.98kN 0.98kN托梁变形计算受力图0.004经过计算得到最大弯矩 M= 0.199kN.m经过计算得到最大支座 F= 3.065kN经过计算得到最大变形 V= 0.077mm顶托梁的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 10.00×10.00×10.00/6 = 166.67cm3；I = 10.00×10.00×10.00×10.00/12 = 833.33cm4；(1)顶托梁抗弯强度计算抗弯计算强度 f = M/W =0.199×106/166666.7=1.19N/mm2顶托梁的抗弯计算强度小于13.0N/mm2,满足要求!(2)顶托梁抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3×926/(2×100×100)=0.139N/mm2截面抗剪强度设计值 [T]=1.30N/mm2顶托梁的抗剪强度计算满足要求!(3)顶托梁挠度计算最大变形 v =0.077mm顶托梁的最大挠度小于800.0/250,满足要求!三、双槽钢托梁计算盘扣式模板支架可采用双槽钢搁置在连接盘上作为支撑模板面板及楞木的托梁。

双槽钢型钢类型选择为[8号槽钢1、双槽钢托梁受弯承载力计算双槽钢水平杆上的弯矩按下式计算：M = F×c式中：M－双槽钢弯矩；：F－单根双槽钢托梁承担的竖向荷载一半；：c－模板木楞梁至双槽钢托梁端部水平距离。

双槽钢托梁的受弯承载力应满足：M / W < f式中：W－双槽钢的截面模量;f－钢材强度取205N/mm2。

M=3.07×0.10=0.31 kN.mM / W = 0.31×50.60×1000 = 6.06N/mm2双槽钢托梁受弯强度M / W < f，满足要求!2、双槽钢托梁挠度计算双槽钢托梁的挠度应符合下式规定：经计算Vmax = 0.58mm双槽钢托梁挠度Vmax < [v]=800/150和10mm，满足要求!四、立杆的稳定性计算不考虑风荷载时，立杆的稳定性计算公式其中 N ——立杆的轴心压力设计值，它包括：双槽钢托梁的最大支座反力 N1=3.14kN (已经包括组合系数)脚手架钢管的自重 N2= 1.20×1.087=1.305kNN = 3.142+1.305=4.447kNφ——轴心受压立杆的稳定系数,由长细比 l0/i 查表得到；i ——计算立杆的截面回转半径 (cm)；i = 2.01A ——立杆净截面面积 (cm2)； A = 5.71W ——立杆净截面抵抗矩(cm3)；W = 7.70σ ——钢管立杆抗压强度计算值 (N/mm2)；[f] ——钢管立杆抗压强度设计值，[f] = 300.00N/mm2；l0——计算长度 (m)；参照《盘扣式规范》2010，由公式计算顶部立杆段：l0 = h'+2ka (1)非顶部立杆段：l0 = ηh (2)η——计算长度修正系数，取值为1.200；k ——计算长度折减系数，可取0.7；a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.20m；l0=2.160m；λ=2160/20.1=107.463, φ=0.425σ=4447/(0.425×571)=20.669N/mm2,立杆的稳定性计算σ< [f],满足要求! 考虑风荷载时,立杆的稳定性计算公式为：风荷载设计值产生的立杆段弯矩 M W计算公式M W=0.9×1.4W k l a h2/10其中 W k——风荷载标准值(kN/m2)；W k=0.300×0.600×0.600=0.108kN/m2h ——立杆的步距，1.80m；l a——立杆迎风面的间距，0.80m；l b——与迎风面垂直方向的立杆间距，0.80m；风荷载产生的弯矩 M w=0.9×1.4×0.108×0.800×1.800×1.800/10=0.035kN.m；N w——考虑风荷载时，立杆的轴心压力最大值；立杆N w=3.142+1.200×1.087+0.9×1.400×0.035/0.800=4.503kNl0=2.16m；λ=2160/20.1=107.463, φ=0.425σ=4503/(0.425×571)+35000/7700=27.632N/mm2,立杆的稳定性计算σ< [f],满足要求! 模板承重架应尽量利用剪力墙或柱作为连接连墙件，否则存在安全隐患。
