《矿井通风系统设计》课件

《矿井通风系统设计》课件

评估方法
可以采用概率分析、模糊综合评判、灰色 关联分析等方法对通风系统的可靠性进行 评估,根据实际情况选择合适的方法。
评估结果的应用
评估结果应反馈给矿井管理人员和设计人 员,以便对通风系统进行优化设计和管理 。
提高矿井通风系统安全可靠性的方法与措施
加强通风系统设计
合理规划通风网络,优化通风设施布局,提高通风系统的稳定性 和可靠性。
提高设备性能
选用高效、可靠的通风设备,加强设备的维护和保养,确保设备的 正常运行。
强化人员培训和管理
加强操作人员的培训和管理,提高其专业技能和安全意识,确保操 作人员能够正确、安全地操作和维护通风系统。
CHAPTER 06
矿井通风系统设计案例分析
案例一:某大型矿井的通风系统设计
总结词
大型矿井通风系统设计的挑战与解决方案
CHAPTER 03
矿井通风系统设备与设施
矿井通风系统主要设备
通风机
用于向矿井内部输送新鲜 空气,稀释并排出有害气 体,是矿井通风系统的核 心设备。
风门
控制风流方向的设备,通 常设置在矿井的进风和回 风巷道中。
风窗
调节风流速度和风量的设 备,通常设置在矿井的通 风机出口或回风巷道中。
矿井通风系统辅助设施
设计时考虑通风系统的 可维护性,方便后续的
维修和保养工作。
矿井通风系统设计流程
需求分析
明确矿井通风系统的需求,包 括通风量、风压、风流方向等
参数。
方案设计
根据需求分析结果,制定通风 系统方案,包括通风方式、通 风设备选型等。
详细设计
对通风系统进行详细设计,包 括风道布局、设备安装等。
施工图设计
根据详细设计结果,绘制施工 图纸,指导实际施工。

矿山开采中的通风系统与工程设计

矿山开采中的通风系统与工程设计

05 安全与环保问题
安全措施
通风系统设计
确保通风系统能够提供足够的新鲜空气,降低粉尘和有害气体浓度 ,防止矿工发生窒息或中毒事故。
紧急救援措施
建立紧急救援预案,配备必要的救援设备和人员,以便在事故发生 时迅速展开救援。
安全培训与教育
对矿工进行安全培训和教育,提高他们的安全意识和应对突发情况的 能力。
法律法规要求
根据国家和地方的相关法律法规,矿山企业必须建立完 善的通风系统,以满足环保和安全生产的要求。
通风系统的历史与发展
历史回顾
通风系统的发展历程可以追溯到早期的矿山开采时代,最 初人们采用自然通风方式,后来逐渐发展为机械通风方式 。
技术进步
随着科技的不断发展,通风系统的技术和设备也在不断更 新换代,如新型通风机、智能控制技术等的应用,使得通 风系统的性能和效率得到显著提升。
优化与改进
根据实际运行情况,对通风系统进行优化和 改进,提高系统的稳定性和效率。
D
设计优化与改进
设备优化
根据实际运行数据,对通风设备进行优化,提高设备的效率和稳 定性。
系统布局优化
对通风系统的布局进行优化,合理布置通风管道和设备,降低能 耗和减少噪音。
控制策略优化
对通风系统的控制策略进行优化,提高系统的自动化程度和调节 精度,降低人工干预和操作难度。
环保要求
减少粉尘排放
通过合理的通风系统设计,降低粉尘浓度,减少粉尘排放对环境 的影响。
降低噪音污染
采取有效的降噪措施,控制矿山开采过程中的噪音污染,保护周边 居民和工作人员的听力健康。
废水处理与排放
建立废水处理设施,对矿山产生的废水进行处理,确保达标排放, 减少对水体的污染。

煤矿井下通风系统设计

煤矿井下通风系统设计

通风系统的环保要求
减少空气污染
通风系统应采取有效措施,降低井下粉尘、有害气体等污染物浓度,保证作业环境的空气质量。
节能减排
在满足通风需求的前提下,应优先选择低能耗、低排放的通风设备,提高能源利用效率,降低对环境的影响。
安全与环保的平衡考虑
安全优先
在通风系统设计过程中,应首先确保满足安全要求,然后再考虑 环保因素。
02
利用计算机模拟软件对矿井通风系统进行模拟分析,预测通风
系统的性能表现。
专家评估法
03
邀请通风系统领域的专家对通风系统的性能进行评估,给出专
业意见和建议。
通风系统优化建议
调整风机运行参数
根据实际测试数据和性能评估结果,调整风机的运行参数,提高通 风系统的送风效率。
优化通风网络布局
重新规划矿井通风网络布局,减少通风系统的阻力,提高风流稳定 性。
03
对通风系统进行模拟和优化,确保通风效 果达到预期目标;
04
完成设计后,对通风系统进行施工和安装 ,并进行调试和验收。
03
通风系统设备选择与配置
通风机设备选择
离心式通风机
适用于大流量、低压力场景,效率较 高,但噪音较大。
轴流式通风机
适用于低流量、高压力场景,噪音较 小,但效率较低。
通风管道材料与规格
通风系统设计流程
通风系统设计流程一 般包括以下几个步骤
根据矿井条件和需求 ,选择合适的通风方 式、通风设备和布置 方式;
收集矿井地质、生产 、安全等方面的资料 ,了解矿井的实际需 求;
通风系统设计流程
01 进行通风系统的设计和计算,确定风流的 质量、流量、压力等参数;
02 根据计算结果,对通风设备进行选型和配 置;

矿井自然通风设计的原理

矿井自然通风设计的原理

矿井自然通风设计的原理
矿井自然通风设计的基本原理是:
1. 利用矿井井口和竖井之间的气压差形成风流。

井口大气压强,井下气压弱。

2. 空气按照由高压流向低压的原则形成矿井下行风和上行风。

3. 采用独立的进风坑和回风坑,或者共用井巷上下分段通风。

4. 进风井位于高处,回风井位于低处,利用立井高差形成压力梯度。

5. 根据井下通风需要计算风量,设计井阀门大小。

6. 通风系统要封闭,使新风全面覆盖工作面。

7. 系统阻力尽可能小,减少风量损失。

8. 必要时可以设置辅助通风机提高风量。

9. 考虑气流自然运行规律,依据地形地质设计合理通风布局。

10. 监控空气流速、质量,必要时及时调整通风参数。

合理利用自然通风原理,可以持续提供矿井新鲜空气,确保工作面通风与安全。

煤矿井下通风系统的设计与优化

煤矿井下通风系统的设计与优化

煤矿井下通风系统的设计与优化煤矿是我国能源产业的重要组成部分,但同时也是一个危险性极高的行业。

在煤矿生产过程中,井下通风系统的设计与优化是确保矿工安全的重要环节。

本文将探讨煤矿井下通风系统的设计原理、优化方法以及其在矿工安全中的重要作用。

一、设计原理煤矿井下通风系统的设计原理主要基于两个方面的考虑:一是保证矿工的生命安全,二是提高煤矿生产效率。

为保证矿工的生命安全,通风系统需要满足以下几个方面的要求:一是保持井下空气清新,排除有害气体和粉尘;二是控制井下温度和湿度,避免过热和过湿对矿工的危害;三是保持井下氧气含量在安全范围内,避免缺氧事故的发生;四是保证井下通风流量的均匀分布,避免局部通风不畅导致的安全事故。

为提高煤矿生产效率,通风系统需要满足以下几个方面的要求:一是保持井下通风风量的稳定,确保矿工作业环境的稳定性;二是控制井下通风风速,避免过高或过低对矿工作业的影响;三是合理布置通风风门和风机,减少能源消耗,提高通风系统的效率。

二、优化方法通风系统的优化是一个复杂的工程问题,需要考虑多个因素的综合影响。

以下是几种常见的优化方法:1. 建立数学模型:通过建立井下通风系统的数学模型,可以对系统进行仿真分析,找出存在的问题并进行优化。

这种方法可以节省大量的实验成本和时间,提高优化的效率。

2. 优化通风网络:通过调整通风网络的布局和参数,可以改善通风系统的整体性能。

例如,合理设置通风风门的位置和开启程度,可以减少能源消耗,提高通风效果。

3. 使用智能控制技术:利用现代智能控制技术,可以实现对通风系统的自动化和智能化控制。

通过实时监测和调节通风参数,可以使通风系统始终处于最佳状态,提高矿工的安全性和生产效率。

4. 采用新型通风设备:随着科技的进步,新型通风设备的出现为通风系统的优化提供了新的途径。

例如,采用高效节能的风机和风门,可以降低能源消耗,提高通风效果。

三、煤矿井下通风系统在矿工安全中的重要作用煤矿井下通风系统在矿工安全中起着至关重要的作用。

矿井通风系统设计矿井通风系统设计

矿井通风系统设计矿井通风系统设计
矿井通风系统设计矿井通风系统设计
第二节 矿井风量的计算和分配
矿井总风量即井下各个工作地点的有效风 量(Effective air quantity)与各条风路上的漏 风量(Leakage air quantity)之总和。
按《煤矿安全规程》要求,设计矿井的风 量应由省(区)煤炭局确定,且需依照矿 井整个服务年限内各个时期的通风要求分 水平进行计算,以保证合理通风。
(1)按瓦斯(或二氧化碳)涌出量计算:
要风量的50%。
(1)按瓦斯涌出量计算: 低瓦斯矿井的采煤工作面按气象条件或瓦斯涌出量(用瓦斯涌出量计 算,采用高瓦斯计算公式)确定需要风量,其计算公式为:
式中:
Qwi10Q 0gwik ,m3/min
(9-2-4)
式中:Qwi——第i个采煤工作面需要风量,m3/min
Qgwi——第 i个采煤工作面瓦斯绝对涌出量,m3/min
第二节 矿井风量的计算和分配
(6)按工作面风速进行验算:
按最低风速验算,各个采煤工作面的最低风量();
Q w i 6 00.2 5Sw ,i m3/min 式中:—第i个采煤工作面的平均断面积,m2,
按最高风速验算,各个采煤工作面的最高风量():
Qwi60 4Swi ,m3/min
(7)备用工作面亦应满足按瓦斯、二氧化碳、气温
矿井通风系统设计矿井通风系统设计

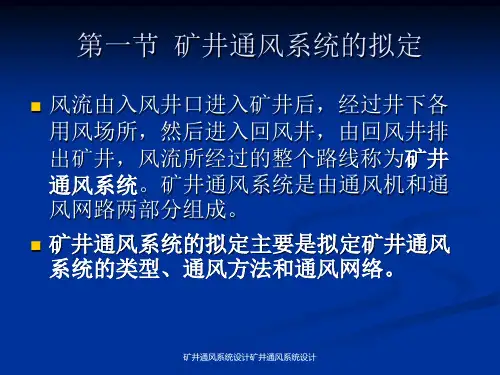

第一节 矿井通风系统的拟定
矿井通风系统设计矿井通风系统设计
第一节 矿井通风系统的拟定
(2)中央边界式——进风井大致位于 井田走向中央,回风井大致位于井田 浅部边界沿走向的中央,向上两井相 隔一段距离,回风井的井底高于进风 井的井底。
这种通风系统适用于瓦斯和自然发火 比较严重的缓倾斜煤层,埋藏较浅, 走向不大的矿井。

矿井通风系统设计

矿井通风系统设计

矿井通风系统设计引言矿井通风系统是矿井安全和生产的重要组成部分。

通过良好的通风系统设计,可以有效地控制矿井内的气体浓度和温度,减少事故发生的可能性,保障矿工的安全和健康,并提高矿井的生产效率。

本文将介绍矿井通风系统设计的基本原则和步骤,并结合实际案例,详细阐述了通风系统设计的具体要求和注意事项。

1. 矿井通风系统设计的基本原则•安全性原则:矿井通风系统设计的首要原则是确保矿工的安全。

通风系统应能及时有效地排除矿井内的有毒有害气体,保持矿井空气的新鲜和清洁,并能够应对突发事故,确保矿工的生命安全。

•可靠性原则:通风系统应具有高度的可靠性和稳定性,能够长时间稳定运行,避免因系统故障或设备损坏而导致通风不畅或停工。

•经济性原则:通风系统的设计应尽量节约能源和降低成本。

通过优化设计,合理选择设备和管道,减少能耗,降低运行成本,并确保达到预期的通风效果。

•适应性原则:通风系统应具有一定的适应性,能根据矿井的不同情况和要求进行调整和变化。

在矿井开采过程中,通风系统需要能够适应不同工作面的通风需求,保持稳定的通风效果。

2. 矿井通风系统设计的步骤2.1. 矿井通风需求分析首先,需要进行矿井通风需求的分析和评估。

这包括以下几个方面的内容:•矿井开采方式:矿井的开采方式将直接影响通风系统的设计。

不同的开采方式(如采煤工作面、采矿工作面等)对通风需求会有不同的要求。

•矿井周围环境条件:矿井所处的地质环境、气候条件等对通风系统设计也有一定的影响。

如地质条件不稳定、大气状况恶劣等因素都需要考虑进去。

•矿井规模和产能:矿井的规模和产能将决定通风系统的工作量和效果。

大型矿井通常需要更大容量的通风系统来满足通风需求。

2.2. 矿井通风系统设计参数计算在了解矿井通风需求后,接下来需要进行通风系统设计参数的计算,包括以下几个方面:•通风量计算:通风量是通风系统设计的重要参数之一,它决定了矿井内空气的流动速率和质量。

通风量的计算方法有多种,其中最常用的是根据矿井的规模和产能进行计算。

矿井通风方案

矿井通风方案

1. 引言矿井通风是矿山安全生产的重要保障措施之一。

合理的矿井通风方案能够保持矿井空气的流动,控制瓦斯和粉尘浓度,确保矿工的安全和健康。

本文将详细介绍一个矿井通风方案,包括其设计原理、关键设备、运行模式以及效果评估。

2. 设计原理矿井通风方案的设计原理主要包括以下几个方面:2.1 气流分布根据矿井布置和工作面的位置,确定主通风风扇和辅助通风风扇的安装位置。

通过合理的通风道路设计,使得新鲜空气从井口进入,瓦斯和粉尘被排出矿井,从而形成合理的气流分布。

2.2 空气流速控制通风方案需根据矿井的特点和作业需求,确定合适的风速范围。

过高的风速会导致能耗增加和矿井环境不稳定,过低的风速则可能导致瓦斯和粉尘积聚。

通过风门、风机调速、通风道路布局等手段,控制空气的流速。

2.3 瓦斯和粉尘控制通风方案要考虑有效控制矿井内的瓦斯和粉尘浓度。

采取合适的通风末端布置,增加排放口,并配备监测装置,及时发现和处理超标情况。

同时,加强瓦斯抽采装置的管理和维护,确保瓦斯排放的效果。

3. 关键设备矿井通风方案中涉及的关键设备主要包括以下几个:3.1 风机风机是矿井通风系统中的核心设备。

根据通风方案的需求,选择合适的风机类型和规格。

常见的风机类型有离心式风机和轴流式风机。

风机需要经常进行运行状态监测,确保其正常工作。

3.2 通风道路通风道路是矿井通风系统中的重要组成部分。

通风道路的设计应满足通风需求,同时考虑施工成本和维护管理的便利性。

通风道路材料常选用钢筋混凝土和金属材料,同时要配备防爆门、防尘网等安全设施。

3.3 瓦斯抽采装置瓦斯抽采装置用于控制和排放矿井中的瓦斯。

常见的瓦斯抽采装置包括瓦斯抽采泵、瓦斯抽采风机等。

瓦斯抽采装置应定期进行检修和维护,确保其正常运行。

4. 运行模式矿井通风方案的运行模式主要包括以下几种:4.1 正常通风模式在正常的采矿作业过程中,通风系统按照预定的风速和气流分布工作,保持矿井内的瓦斯和粉尘浓度在安全范围内。

煤矿通风系统设计与优化

煤矿通风系统设计与优化

煤矿通风系统设计与优化煤炭作为我国主要能源资源之一,在国家经济发展中发挥着重要的作用。

然而,煤矿开采过程中产生的安全隐患一直以来都是一个严峻的问题。

煤矿通风系统作为煤矿安全管理的重要部分,对于保障矿工的安全和提高矿井效益具有至关重要的作用。

因此,在煤矿通风系统的设计与优化方面的研究具有重要的意义。

一、煤矿通风系统的设计1. 煤矿通风系统的基本原理煤矿通风系统的基本原理是通过将新鲜空气引入矿井,同时将矿井中产生的有害气体排出,以保持矿井内外气体的平衡。

通风系统主要由通风机、主风道、分支风道和回风巷道等组成。

2. 通风系统设计的目标和要求通风系统设计的目标主要有保障矿工的生命安全和工作环境的良好状态,同时提高煤矿的生产效益。

通风系统设计的要求包括通风气流分布合理、有害气体排放量符合要求、温度、湿度和气体浓度控制合理等。

3. 通风系统设计的方法与流程通风系统的设计需要根据具体矿井的情况进行,一般分为预测性设计和试验性设计两种方法。

预测性设计是根据矿井的地质、水文和煤层气体条件等数据进行计算和分析,得出初步的通风系统方案。

试验性设计是在矿井实际生产中进行调查和观察,通过实测数据来优化和改进通风系统。

二、煤矿通风系统的优化1. 通风系统运行参数的调整通风系统的优化主要包括调整通风系统的运行参数,如风量、风速和风压等。

通过合理调整风量、风速和风压,可以使得煤矿的通风效果达到最佳状态,提高矿井的通风能力和矿工的工作环境。

2. 增加通风设备的布置与数量通过增加通风设备的布置与数量,可以改善煤矿的通风条件,提高通风效果。

例如,在矿井的关键位置设置风机和风门,并合理布置通风机组的数量,可以增加通风系统的稳定性和可靠性。

3. 通风系统的自动化控制通过引入自动化控制技术,可以实现通风系统的智能化和自动化控制,提高通风系统的运行效率和安全性。

例如,采用传感器监测矿井的气体浓度和温湿度等参数,自动调节通风设备的运行状态。

4. 煤矿通风系统与其他系统的协调配合煤矿通风系统与其他系统的协调配合也是通风系统优化的重要方面。

矿山井下通风系统设计与优化

矿山井下通风系统设计与优化

矿山井下通风系统设计与优化摘要矿山井下通风系统是保障矿山井下工作环境安全和提高作业效率的重要设施之一。

本文基于对矿山井下通风系统设计与优化的研究,探讨了通风系统设计的原理和方法,并对现有的通风系统进行了优化提升。

通过优化设计与改进,提高了井下通风系统的效率和安全性。

1. 引言矿山井下通风系统是矿业生产中必不可少的一个环节,它对保护矿工的生命安全、提高矿山生产效率具有重要作用。

井下通风系统能够有效地排除废气、降低井下工作环境温度、调节湿度,保证矿工的健康和生产的顺利进行。

2. 井下通风系统设计原理井下通风系统设计的基本原理是根据矿区井下空气流动特点和需求,通过合理设置通风设施和通风路线,使井下空气保持适宜温度、湿度和含氧量,降低有害气体浓度,确保矿工的健康和生产的平稳进行。

井下通风系统设计需要考虑以下几个方面的因素:2.1 矿井地质条件不同矿区的地质条件存在差异,如矿层结构、岩石性质、厚度等,这些因素会影响通风系统设计的选择和布置。

2.2 矿区单元细分矿区根据井下工作面的划分,需要将矿区划分为不同的单元,通过通风系统为每个单元提供独立的空气供应。

2.3 井下工作面布置井下工作面的布置涉及到通风系统的路径和风流分配问题,需要优化工作面布置以最大化通风效果。

3. 井下通风系统设计方法井下通风系统的设计方法包括计算法、经验法和仿真模拟等几种不同的途径。

3.1 计算法计算法是通过分析井下各个通风终点的通风需求,结合空气流动的物理规律,计算得出通风系统的风量和风压。

计算法需要准确的输入数据,如矿井地质条件、工作面布置、岩石气体含量等。

3.2 经验法经验法是基于以往的通风系统设计经验和实践,根据矿井特点和数据,通过经验公式和统计方法估算通风系统的风量和风压。

经验法建立在大量实验和实际应用的基础上,能够快速给出初步的设计结果。

3.3 仿真模拟仿真模拟是通过计算机软件模拟井下通风系统的流动和分布情况,通过调整参数和变量,达到最佳的通风效果。

矿井通风系统与通风设计

矿井通风系统与通风设计

矿井通风系统与通风设计矿井通风系统是保证矿井运作安全的重要因素,通风设计则是通风系统能否有效运转的关键。

本文将从矿井通风系统概述、通风系统分类、通风设计原则、通风系统应用等方面进行讲解。

矿井通风系统概述矿井通风系统主要作用是维持矿井内部气流情况,保证矿工安全工作和矿山设备的正常运作。

矿井通风系统的主要构成部分包括进风和出风井、风门、送风机、排风机、风道和通风控制装置等。

矿井通风系统的设计需要考虑矿山的实际情况,包括矿井深度、煤层气体含量、采矿方法等。

在煤炭开采过程中,常常出现瓦斯、煤尘等有害气体,通风系统的设计可以将有害气体快速排出,保证矿山内的空气质量。

通风系统分类通风系统根据通风方式的不同,可以分为自然通风和人工通风两种方式。

自然通风自然通风是指利用自然气流的因素,如温差和风力等,通过进风井和出风井进行空气对流的过程。

自然通风的优点是节能、环保,但是存在通风效果受气候因素影响较大,通风不稳定等缺点。

人工通风人工通风是指通过送风机、排风机等人工设备进行强制通风的方式。

人工通风的优点是通风效果比较稳定、可调性好等,缺点是能耗较高、设备维护成本较高等。

通风设计原则通风设计的基本原则是根据实际情况,选择合适的通风方式和通风机型号,保证矿井内部空气流动的稳定性和通风效果的可调性。

通风设计需要考虑以下几个方面:通风方式选择从经济效益、效率、适用性等方面综合考虑,选择合适的通风方式。

在选择通风方式时需要考虑煤矿采矿方式、煤层气体含量、深度等不同因素,综合比较选择最优方案。

风机选择风机是通风系统的核心部件,不同类型的煤矿通风系统需要选择合适的风机。

主要需要考虑的因素包括气体密度、风机性能曲线、风机噪声等。

通风道设计通风道设计主要包括管道布局、截面积计算等,通风道需要考虑气流阻力、管道磨损等因素。

通风控制与管理通风控制与管理是通风设计的重要组成部分,需要通过科学的控制调节和管理方式,实现通风系统安全稳定地运行。

矿井一采区通风系统设计

矿井一采区通风系统设计

矿井一采区通风系统设计1. 引言矿井一采区通风系统的设计对于矿井日常运营和矿工的安全至关重要。

合理的通风系统能够有效地控制矿井中的有害气体和粉尘,保持空气质量,减少事故发生的概率。

本文将介绍矿井一采区通风系统的设计原理、结构和关键考虑因素。

2. 设计原理矿井一采区通风系统的设计基于以下原理:2.1 自然通风原理自然通风是指利用气流的差异或气压的差异来实现通风的原理。

在矿井中,通过合理布置通风口和通风道,利用地质构造或人工布设的气流通道,使新鲜空气流入采区,有害气体和热量通过通风系统排出。

2.2 强制通风原理强制通风是指通过机械装置,如风机或风扇,将新鲜空气引入采区,同时将有害气体和粉尘排出矿井的原理。

在采煤过程中,由于采煤机、运输设备和人员的运动,产生了大量的有害气体和粉尘,需要通过强制通风来清除。

3. 结构设计矿井一采区通风系统由以下组成部分构成:3.1 通风口通风口是连接矿井大气和矿井内部的入口,可以是地质构造形成的天然通风口,也可以是人工开挖的通风口。

通风口的数量和位置应根据矿井的地质条件、采煤工艺和运输路线等因素来确定。

3.2 通风道通风道是连接通风口和采区的管道系统,用来传递新鲜空气和排出有害气体和粉尘。

通风道的断面积、长度和布置应根据矿井的通风需求和产能来确定。

3.3 风机风机是矿井通风系统中的核心装置,负责产生气流,将新鲜空气送入采区,同时将有害气体和粉尘排出矿井。

风机的型号和容量应根据采煤工艺和通风需求来选择。

3.4 调节设备调节设备包括风门、排风机等,在矿井通风系统中起到控制和调节气流的作用。

风门用于控制通风道的通风量,排风机用于将有害气体和粉尘排出矿井。

4. 关键考虑因素在矿井一采区通风系统的设计中,需要考虑以下因素:4.1 通风需求根据采煤工艺和矿井的通风需求来确定通风系统的容量和布置。

不同采煤工艺和煤层条件对通风系统的要求不同,需做出相应的调整和优化。

4.2 安全性通风系统设计应符合相关的安全法规和标准,确保矿工的人身安全。

矿井通风系统毕业设计案例

矿井通风系统毕业设计案例

矿井通风系统毕业设计案例1. 引言矿井通风系统在矿山工程中起着至关重要的作用。

它不仅能提供工作环境中必需的新鲜空气,还可以有效地排除矿井中的有害气体,并保持矿井的稳定性。

因此,设计和优化矿井通风系统对于矿井的安全运营至关重要。

本文将介绍一种基于传感器网络和自动控制技术的矿井通风系统设计案例。

在该案例中,我们将使用传感器网络来监测矿井中的气体浓度和温度,并使用自动控制技术来调节通风系统的运行。

2. 设计目标本案例的设计目标如下:•提供稳定的通风环境,确保矿工的安全和健康。

•自动监测矿井中的气体浓度和温度,并及时报警。

•根据监测结果自动调节通风系统的运行状态,使其能够及时有效地排除有害气体。

•减少能源消耗,提高通风系统的效率。

3. 系统架构本设计案例中的矿井通风系统由以下几个主要组成部分组成:3.1 传感器网络为了实时监测矿井中的气体浓度和温度,我们将部署多个传感器节点。

这些节点将通过无线通信方式将采集到的数据传输给中央控制器。

传感器网络的布置需要考虑到矿井的实际情况,以确保监测覆盖率和数据准确性。

3.2 中央控制器中央控制器是矿井通风系统的核心部件。

它负责接收传感器节点传输的数据,并根据监测结果决定通风系统的运行状态。

中央控制器还与通风系统的执行器进行通信,从而实现对通风系统的自动控制。

3.3 通风系统执行器通风系统执行器根据中央控制器的指令来调节通风系统的运行状态。

它包括风机、风门等设备,通过控制这些设备的运行来实现通风系统的调节。

4. 操作流程本设计案例中的矿井通风系统的操作流程如下:1.传感器节点实时采集矿井中的气体浓度和温度数据,并将数据传输给中央控制器。

2.中央控制器接收传感器数据,并根据预定的算法分析数据。

3.根据分析结果,中央控制器下发指令给通风系统执行器,调节通风系统的运行状态。

4.通风系统执行器根据中央控制器的指令,调节风机、风门等设备的运行状态,实现通风系统的调节。

5.传感器节点和中央控制器持续监测矿井环境,并根据需要进行数据更新和调整。

矿井通风系统设计范本.doc

矿井通风系统设计范本.doc

矿井通风系统设计范本.doc矿井通风系统是矿山安全生产的重要组成部分,它能够为矿工提供清新的空气,排除有害气体和粉尘,保证矿山安全、高效、稳定的生产。

因此,在矿井设计中,通风系统的设计至关重要。

通风系统设计的范本应包括以下内容:一、矿井通风系统的工作原理通风系统的工作原理是利用自然或人工的方式将新鲜空气引入矿井,排除有害气体和粉尘。

它由进风口、出风口、通风管道和风机等组成。

通过设计风量、管道布局和风机类型等,使通风系统满足矿井的特定要求。

二、通风系统设计的基本要求1.保障矿工健康安全。

2.维持矿井空气清新、正常温度。

3.排除有害气体和粉尘,防止事故发生。

4.保持通风系统稳定、可靠、经济。

1.确定矿井大小、进出气口位置和矿井开采方式等,分析影响通风系统的因素。

2.确定矿井通风所需风量和风速,依据矿井产量和人数等要素计算出通风系统所需风量,进而计算出送风机和排风机的容量和数量,确定通风系统风机的型号。

3.设计通风系统的管道布局和通风机房位置,尽量使其紧凑且布局合理。

4.设计通风系统的进出气口位置和尺寸,保证它们的位置科学合理,以确保通风量的充足。

5.选择合适的管道材料,保证通风系统的密封性和防腐蚀性。

1.根据实际情况选用合适的铺设方式。

2.保持良好的通风管道排列方式。

3.周密考虑通风设计的安全性和可靠性。

4.新的通风系统要进行全面的性能测试和评估。

矿井通风系统是矿山安全生产的重要环节之一,它的设计和实施需要依据特定的矿山和开采方式等实际情况。

通风系统的设计要求高度科学合理,充分考虑人员健康和矿山安全等因素,以达到提高矿山生产能力、减少事故发生、保障矿工健康,提高经济效益的目的。

矿井通风系统矿井通风系统矿井通风系统矿井通风系统

矿井通风系统矿井通风系统矿井通风系统矿井通风系统
一、矿井通风方法 矿井通风方法是指主要通风机对矿井供风的工作方法。按 主要通风机的安装位置不同,分为抽出式、压入式及混合 式三种。 (一)抽出式通风 如图14-1 (a)所示。抽出式通风是将矿井主通风机安设在 出风井一侧的地面上,新风经进风井流到井下各用风地点 后,污风再通过风机排出地表的一种矿井通风方法。
矿井通风系统

(2).中央边界式(又名中央分列式) 如图14-2(b)所示。进风井仍布置在井田走向和倾 斜方向的中央,回风井大致布置在井田上部边界沿走 向的中央,回风井的井底标高高于进风井底标高。
回风井
采区 进风井
采区 一水平
主井 二水平
(b) 中央分列式
矿井通风系统


2.对角式 进风井大致布置于井田的中央,回风井分别布置在 井田上部边界沿走向的两翼上。根据回风井沿走向的 位置不同,又分为两翼对角式和分区对角式两种。 (1).两翼对角式 如图14-2(c)所示,进风井大致位于井田走向中 央,在井田上部沿走向的两翼边界附近或两翼边界采 区的中央各开掘一个出风井。
矿井通风系统
矿井通风系统的组成 矿井通风系统:是矿井通风方法、通风方 式、通风网路与通风设施的总称。 矿井通风系统是否合理,对整个矿井通 风状况的好坏和能否保障矿井安全生产 起着重要的作用,同时还应在保证安全 生产的前提下,尽量减少通风工程量, 降低通风费用,力求经济合理 。
矿井通风系统
回风井 回风井
采区
进风井
采区 一水平
主井
二水平
(c) 两翼对角式
矿井通风系统

(2) .分区对角式 如图14-2(d)所示。进风井位于井田走向的中央,在每个采区 的上部边界各掘进一个回风井,无总回风巷。回风井回Fra bibliotek井回风井

矿井通风方案

矿井通风方案

矿井通风方案矿井通风是保障矿工安全和维持正常生产的关键环节。

在矿井作业中,通过良好的通风系统,可以减少有害气体积聚、控制温度、降低尘埃浓度,并且为作业区域提供足够的新鲜空气。

因此,制定合理的矿井通风方案至关重要。

本文将以一个煤矿的通风方案为例进行探讨,旨在提供一个全面且可行的通风方案。

一、矿井通风系统设计1. 矿井结构设计首先,需要对矿井进行结构设计,在矿井开采过程中确保通风系统的合理布局。

矿井结构设计需要考虑以下几个因素:- 通风维度:根据矿井的规模和使用需求,确定通风系统所需的容积和面积。

- 矿井开口设计:在矿井的入口和出口设置合适的开口,以便空气流动。

- 矿井分区划定:将矿井划分为不同的区域,根据各个区域的需求进行通风调控。

2. 风井布置在矿井的通风系统中,需设置合理的风井布置。

风井的位置通常选择在矿井入口附近,以便于新鲜空气的进入。

同时,在矿井深处,通常设置排风井,将有害气体排出。

风井布置的合理性可以有效提高通风效果。

3. 风机选择风机在通风系统中起到关键作用,负责提供必要的空气流动。

在选择风机时,需要考虑以下几个因素:- 风量要求:根据矿井的规模和通风需求,确定所需的风量。

- 压力需求:根据矿井的深度和通风管道的长度,选择适当的风机以满足所需的压力。

二、矿井通风系统操作1. 监测与控制矿井通风系统的监测与控制是确保系统正常运行的关键。

需要安装合适的监测设备,实时监测矿井内的气体浓度、温度和湿度等参数,并及时采取措施进行调控。

当检测到有害气体超标时,应及时切断进风,关闭相应通风道路,确保矿井内的空气质量。

2. 部分抽排通风在实际的矿井通风操作中,可以采用部分抽排通风方式。

这种方式通过在矿井不同位置设置不同风机进行通风,以达到最佳通风效果。

其中,主抽风机负责排出有害气体,而辅助风机负责提供新鲜空气。

三、矿井通风系统维护1. 定期检查定期检查矿井通风系统的运行状况非常重要。

通过对通风系统的定期检查,可以及时发现并修复可能存在的故障或漏风问题。

矿井通风设计原则、步骤、公式、方法

矿井通风设计原则、步骤、公式、方法
表5—1开拓系统方案比较表
序号
项目名称
育竖井方案1
电梯井方案2
工程量(m3)
投资(万元)
备注
工程是(m3)
投资(万元)
备注

基建工程量
1
竖井及有关硐室
7227.02
332.44
2
竖井车场
2503.26
87.61
三中段车场
3
电梯井及有关硐室
986.06
41.41
一条电梯井
2958.18
124.24
三条电梯井
2.97
80
15
1
1.1
0.9
680157
247500
7.28
2、根据可布矿块数验证矿山生产能力
按选定的分段凿岩阶段崩落采矿法的电耙底部结构方案(详见四种采矿方法图),并结合东西部同时开采布置,在中段上由中央向两端退采的开采顺序,设计时根据东西部各中段的矿体赋存条件进行了矿块划分,并按下式计算各中段生产能力:
4
主通风井
1371.94
54.88
合计
10716.34
461.47
4330.12
179.12

剩余工程量
1
竖井车场
834.42
29.20
一中段车场
2
电梯井及有关硐室
1972.12
82.83
二条电梯井
3
1944m主平坑
2033.50
67.11
合计
29.20
4005.62
149.93

设备及安装
1
电梯提升系统
第五章
5.1
5.1.1井田划分

矿井通风设计实例

矿井通风设计实例

矿井通风设计实例一,矿山概况
1.1子源概况
1.2采矿现状
1.3通风现状
1.4气候条件
1.5各主要井巷的断面积,支护方式
1.6各井口的地面标高
1.7矿山工作制度
二,设计依据
三,通风系统选择
3.1 通风方案选择
3.2 进回风选择
3.3主扇工作方式及安装地点
3.4间断通风网络选择
3.5矿井通风构筑物
四,全矿需风量计算
4.1采矿作业面需风量
4.2掘进作业面的需风量
4.3专业硐室需风量
五,通风阻力及通风设备初选
5.1 矿井自然风压
5.2全矿总阻力及风机级数确定5.3风机位置的初步确定
六,通风网络的解算于系统优化6.1初始通风方案自然分风的计算6.2风机位置优选
6.3通风天井合理计算结果
6.4通风网络的优化解算结果七,井巷经济断面计算
八,投资概算
九,主要设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第 12 章 矿井空气计算 12.1 空气的物理性质与状态变化 12.1.1 空气的物理性质
