光伏逆变器安装施工方案计划
光伏安装施工方案(3篇)
第1篇一、项目背景随着我国能源结构的不断调整和新能源产业的快速发展，光伏发电作为清洁、可再生能源，越来越受到国家政策的大力扶持和市场的青睐。
为响应国家节能减排号召，提高能源利用效率，降低企业运营成本，本项目拟在厂区屋顶安装光伏发电系统，实现绿色、可持续发展。
二、项目概述1. 项目名称：厂区屋顶光伏发电系统安装项目2. 项目地点：厂区屋顶3. 项目规模：根据厂区屋顶面积和安装要求，预计装机容量为XXX千瓦（kW）4. 项目投资：预计投资金额为XXX万元5. 项目工期：预计施工工期为60天三、施工方案1. 施工准备（1）组织架构：成立光伏安装项目部，明确项目经理、技术负责人、施工队长等岗位人员职责。
（2）人员培训：对施工人员进行光伏发电系统安装、调试、维护等方面的专业培训。
（3）材料设备：根据项目需求，采购光伏组件、逆变器、支架、电缆等设备，确保设备质量。
（4）施工图纸：依据设计图纸，对光伏发电系统进行现场布局，确保安装位置合理、美观。
2. 施工流程（1）现场勘察：对厂区屋顶进行现场勘察，了解屋顶结构、承重能力、光照条件等，确保光伏发电系统安装可行性。
（2）基础施工：根据设计要求，进行光伏支架基础施工，确保支架安装牢固、稳定。
（3）光伏支架安装：按照设计图纸，将光伏支架安装到位，确保支架与基础连接牢固。
（4）光伏组件安装：将光伏组件安装到支架上，确保组件安装平整、牢固。
（5）逆变器安装：将逆变器安装到逆变器间，确保逆变器与光伏组件连接牢固。
（6）电缆敷设：按照设计要求，进行电缆敷设，确保电缆连接牢固、安全。
（7）系统调试：对光伏发电系统进行调试，确保系统运行正常。
（8）系统验收：对光伏发电系统进行验收，确保系统符合设计要求。
3. 施工技术要点（1）支架安装：支架基础施工要严格按照设计要求进行，确保支架安装牢固、稳定。
（2）光伏组件安装：光伏组件安装要平整、牢固，避免出现倾斜、扭曲等现象。
（3）逆变器安装：逆变器安装要确保与光伏组件连接牢固，避免因连接不良导致故障。
光伏逆变器安装施工方案
光伏逆变器安装施工方案20MW太阳能发电项目光伏场区一、工程概况1、工程概况华润安达1号太阳能发电项目位于安达市西南部约18km处，项目所在地北侧为规划高速公路，东侧与中和砖厂相邻，项目所在地区平坦开阔，地势较低，无不良地质现象，场地布置条件较好。
场地为盐碱地。
施工时将场地挖填平整、并填土至沟塘形成相对平坦地貌以利于工艺布置及场地排水，即可形成良好的施工场地，场地布置条件较好。
本期光伏厂区内占地面积为633790㎡，共安装18组1MWp太阳能子阵，总容量为20.16MWp。
施工道路与永久道路可结合。
经过平整场地，用砂石铺垫，作为施工道路使用。
待施工结束后，完善道路二侧边沟系统、路面养护后可作为永久道路使用。
安达市位于黑龙江省西南部，地处大庆市与肇东市之间。
属中温带大陆性季风气候，冬季（11月至次年3月）被强大的蒙古高压控制，在其影响下多偏北风，天气干燥严寒；夏季（6月至8月）受副热带海洋气团的影响，降水集中，光照充分气候温热、湿润。
春季（4月至5月）多偏南大风，降水较少，易发生春旱；秋季（9月至10月）天高气爽，降温较快，常有早霜危害。
气候基本特点是：冬长雪少，天气寒冷；夏短湿热，降水集中；春季风大，气候干燥；秋凉气爽，时有早霜。
全年降水较少，平均气温在3℃左右。
年平均无霜期较短，在170d左右。
2、太阳能资源黑龙江省年太阳总辐射量为4400～5400MJ/ m2（相当于1222～1500kWh/ m2）。
太阳直接辐射年总量为2526～3162 MJ/ m2，直接辐射在总辐射中所占比例较大，在0.57～0.63之间，年日照时数在2242～2842小时。
华润安达光伏发电项目所在地年均太阳辐射量1357.70kWh/m2，年均日照时数2681.97h，日照时间较长，利用太阳能资源的条件较好。
场址地区水平面日平均辐照度为3.72 kWh/m2d，项目场址在中国属于太阳能“资源丰富”地区，具备一定开发价值。
逆变器安装施工方案
×××光伏发电项目逆变器安装施工方案批准：审核：编写：×××有限公司2020 年 10 月 22 日目录第一章安装前检查 (1)1 按照机箱内的装箱单，检查交付完整性 (1)第二章需要使用的安装工具及零件 (1)第三章机械安装保证措施 (1)1 外形尺寸 (1)2 逆变器机械安装注意事项 (1)第四章电气接线及步骤 (2)1 逆变器电器安装注意事项 (2)2 对外接线端子介绍 (2)3 输入接线 (2)4 输出连线 (3)5 通讯接线 (3)6 端子大小与连接线径 (3)第五章逆变器的试运行 (3)第六章逆变器的验收 (3)1 验收： (3)第七章逆变器的维护及注意事项 (4)第一章安装前检查1 按照机箱内的装箱单，检查交付完整性：1.1 光伏阵列逆变器1.2 钥匙1.3 合格证1.4 保修卡1.5 产品使用手册1.6 出厂检查记录虽然产品出厂前已经测试和检测过，但是在运输过程中可能会出现损失情况，所以在安装之前还应进行检查一下，若检测到任何损坏情况请与运输公司或产品提供公司联系。
并应拍有照片以作考证。
第二章需要使用的安装工具及零件第三章机械安装保证措施1 外形尺寸各类型逆变器体积尺寸一般相同。
2 逆变器机械安装注意事项2.1 逆变器的防护等级满足户外安装的要求。
但逆变器是电子设备，因此尽量不要将其放置在潮湿的地方。
2.2 一般的逆变器冷却方式为自然冷却，为了保证逆变器正常运行及使用寿命，尽量不要将其安装在阳光直射或者环境温度过高的区域。
2.3 请确定逆变器安装柱体有足够的强度承受其重量。
2.4 户外安装的逆变器，在雨雪天时不得进行开箱操作！2.5 白天安装光伏组件时，应用不透光的材料遮住光伏组件。
否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。
2.6 箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。
2.7 安装方式选择原则2.7.1 光伏逆变器安装方式可以根据工作现场的实际情况做出选择，本工程采用的固定式。
光伏施工方案范文
光伏施工方案范文一、项目概况本项目是一座屋顶光伏发电项目，总装机容量为XXkW。
光伏电站将建在屋顶上，用以发电并向电网供电。
本项目采用优质的太阳能光伏组件和逆变器，确保高效、稳定的发电性能。
二、工程流程及施工方案1.前期准备：（1）确定施工团队：由经验丰富的光伏工程师和熟练的施工人员组成的施工团队。
（2）项目测量：对屋顶进行测量和评估，确定最佳组件布局和方向。
2.材料准备：（1）太阳能光伏组件：选用优质的多晶硅组件，确保组件转换效率高，寿命长。
（2）逆变器：根据总装机容量选择适合的逆变器，确保电流和电压的正常转换。
3.搭设支架：（1）清扫屋顶：清除屋顶上的灰尘、杂草等杂物。
（2）确定支架位置：根据屋顶结构和光照条件，确定最佳支架位置和布局。
（3）安装支架：根据设计要求，安装支架并进行固定。
4.安装光伏组件：（1）确定组件布局：根据光照条件和屋顶结构，确定光伏组件的布局和排列方式。
（2）安装组件：按照设计要求，逐个安装光伏组件，并进行固定。
5.连接线路：（1）布线：根据电路设计，进行线路布置和敷设。
（2）连接组件和逆变器：连接光伏组件和逆变器，并进行线路的接地和绝缘处理。
6.安装逆变器：（1）确定逆变器位置：根据电路设计和现场条件，确定逆变器的安装位置。
（2）安装逆变器：按照要求，安装逆变器并进行电气连接。
7.安全检查和调试：（1）安全检查：对整个光伏发电系统进行电气安全检查，确保设备符合要求。
（2）调试系统：进行系统调试，检查光伏发电系统的工作状态和发电效果。
8.系统运行和维护：（1）投入运营：将光伏发电系统连入电网，开始正常发电运行。
（2）定期维护：定期对光伏发电系统进行检查和维护，确保系统长期稳定运行。
三、施工计划和进度安排1.前期准备：时间为X天，包括施工团队确定、测量和评估。
2.材料准备：时间为X天，包括组件和逆变器的采购和准备。
3.支架搭设：时间为X天，包括清扫屋顶、确定位置和搭设支架。
光伏施工策划书3篇
光伏施工策划书3篇篇一《光伏施工策划书》一、项目概述1. 项目名称：光伏施工项目2. 项目地点：[具体地点]3. 项目规模：[光伏电站容量]4. 项目目标：在[项目地点]建设一座光伏电站，预计年发电量为[千瓦时]，满足[当地电力需求]。
二、施工计划1. 施工进度安排基础施工：[开始时间]-[结束时间]支架安装：[开始时间]-[结束时间]组件安装：[开始时间]-[结束时间]电气设备安装：[开始时间]-[结束时间]调试并网：[开始时间]-[结束时间]2. 施工人员安排项目经理：负责项目整体管理和协调。
施工人员：包括电工、支架安装工、组件安装工等。
技术人员：负责施工过程中的技术指导和质量控制。
3. 施工设备安排吊车、叉车等起重设备。
电动工具、手动工具等安装工具。
电气测试设备、调试设备等。
三、施工技术方案1. 光伏组件安装安装前检查组件质量。
按照设计图纸进行组件安装。
确保组件之间的连接牢固可靠。
2. 支架安装根据地形和光伏组件布置进行支架设计。
采用合适的安装方法，确保支架的稳定性。
对支架进行防腐处理。
3. 电气设备安装按照电气设计图纸进行电缆敷设。
安装逆变器、配电柜等电气设备。
进行电气测试和调试，确保设备正常运行。
4. 接地与防雷安装可靠的接地系统。
按照规范进行防雷设计和安装。
5. 质量控制措施施工过程中进行严格的质量检查。
对施工人员进行质量培训和交底。
对关键工序进行旁站监督。
四、安全管理方案1. 安全培训对施工人员进行安全培训，包括安全操作规程、安全意识等。
培训合格后方可上岗。
2. 安全措施施工现场设置明显的安全标识和警示标志。
佩戴个人安全防护用品。
进行高处作业和电气作业时，采取相应的安全措施。
3. 安全检查定期进行安全检查，及时发现和整改安全隐患。
对安全事故进行及时处理和报告。
五、环境保护方案1. 施工过程中采取措施减少对环境的影响。
2. 对施工人员进行环保教育，提高环保意识。
3. 合理处理施工废弃物，避免造成环境污染。

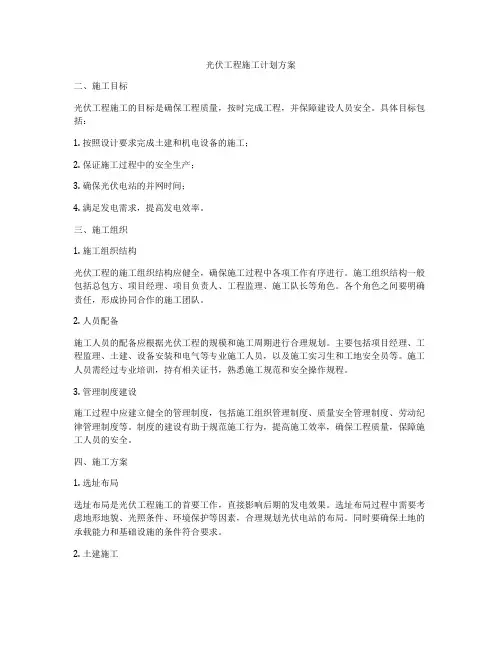

光伏工程施工计划方案
光伏工程施工计划方案二、施工目标光伏工程施工的目标是确保工程质量，按时完成工程，并保障建设人员安全。
具体目标包括：1. 按照设计要求完成土建和机电设备的施工；2. 保证施工过程中的安全生产；3. 确保光伏电站的并网时间；4. 满足发电需求，提高发电效率。
三、施工组织1. 施工组织结构光伏工程的施工组织结构应健全，确保施工过程中各项工作有序进行。
施工组织结构一般包括总包方、项目经理、项目负责人、工程监理、施工队长等角色。
各个角色之间要明确责任，形成协同合作的施工团队。
2. 人员配备施工人员的配备应根据光伏工程的规模和施工周期进行合理规划。
主要包括项目经理、工程监理、土建、设备安装和电气等专业施工人员，以及施工实习生和工地安全员等。
施工人员需经过专业培训，持有相关证书，熟悉施工规范和安全操作规程。
3. 管理制度建设施工过程中应建立健全的管理制度，包括施工组织管理制度、质量安全管理制度、劳动纪律管理制度等。
制度的建设有助于规范施工行为，提高施工效率，确保工程质量，保障施工人员的安全。
四、施工方案1. 选址布局选址布局是光伏工程施工的首要工作，直接影响后期的发电效果。
选址布局过程中需要考虑地形地貌、光照条件、环境保护等因素，合理规划光伏电站的布局。
同时要确保土地的承载能力和基础设施的条件符合要求。
2. 土建施工土建施工包括场地平整、基础浇筑、设备基础安装等环节。
施工过程中要根据土建设计图纸，保证基础工程的质量，确保光伏组件固定在坚实的基础上。
3. 光伏组件安装光伏组件的安装包括支架安装和组件安装两个主要环节。
支架的安装要求精准，确保支架的稳固和朝向的正确；组件的安装要求细致认真，确保组件的安装牢固、线路连接正确。
4. 电气施工电气施工包括逆变器的安装、配电房的建设、电缆敷设等。
施工过程中要遵循电气规范，确保电气设备的安装质量和运行安全。
5. 并网调试并网调试是光伏电站施工的最后一个环节，是光伏发电系统实现并网发电的前提。
光伏逆变器安装施工方案
光伏逆变器安装施工方案10万千瓦光伏项目的组串式逆变器安装施工方案已批准，审核和编制时间分别为年月。
以下是经过格式修正和删除明显有问题段落后的文章：一、工程概况本项目是一座10万千瓦光伏电站，其中组串式逆变器是电站的重要组成部分之一。
本方案旨在确保组串式逆变器的安装质量和效率。
二、编制依据本方案根据国家有关法律法规、行业标准及技术规范，结合项目实际情况编制。
三、主要工程量本项目共需安装500台组串式逆变器。
四、开工前准备计划4.1 人员准备计划在开工前，应确定安装组串式逆变器所需的人员数量和职责分工，并进行培训和考核。
4.2 工机具准备计划在开工前，应确保所有需要使用的工具和机械设备都已准备就绪，并进行检查和维护。
五、组串式逆变器安装方案1）操作工艺在安装组串式逆变器时，应按照操作手册的要求进行操作，确保每个步骤都正确无误。
2）质量标准安装过程中，应按照质量标准进行验收，确保组串式逆变器的安装质量符合要求。
3）成品保护在安装完成后，应对组串式逆变器进行保护，避免因外力或其他因素造成损坏。
4）应注意的质量问题在安装过程中，应注意避免出现电气接触不良、线缆过长或过短、接线错误等问题，确保组串式逆变器的安装质量。
工程概况：XXX-10#地块10万千瓦光伏项目设计装机规模为交流侧81.9MW、直流侧装机容量为100.MW。
该项目由32个子阵组成，其中包括10个3.MW子阵和16个3.MW子阵。
编制依据：本工程的编制依据包括多项标准和规范，其中包括GB-2012《光伏电站施工规范》、GB-2012《光伏发电工程施工组织设计规范》、GB/T -2012《光伏发电工程验收规范》、GB-2012《光伏发电站设计规范》、GB《钢结构工程施工质量验收规范》、GB/T-2015《光伏发电站监控系统技术要求》、JG/T490-2016《太阳能光伏系统支架通用技术要求》、Q-GDW1999-2013《光伏发电站并网验收规范》、Q/GDW617-2011《光伏电站接入电网技术规定》、GB-2012《光伏发电站接入电力系统技术规定》、GB/T l9939--2005《光伏系统并网技术要求》、GB/T l9964--2012《光伏发电站接入电力系统技术规定》、NB/T -2013《光伏发电站低电压穿越检测技术规程》、NB/T -2013《光伏发电站电能质量检测技术规程》、NB/T -2013《光伏发电站功率控制能力检测技术规程》、NB/T -2013《光伏发电站逆变器电能质量检测技术规程》、NB/T -2013《光伏发电站逆变器电压与频率响应检测技术规程》、NB/T xxxxxxx-2013《光伏发电站逆变器防孤岛效应检测技术规程》、NB/T -2013《光伏发电站电压与频率响应检测技术规程》以及NB/T xxxxxxxx-2013《光伏发电站防孤岛效应检测技术规程》。
分布式光伏项目箱逆变安装施工方案
分布式光伏项目箱逆变安装施工方案
1、施工准备
（1）防护工具的准备。
施工必须佩戴安全帽，防护用具、镐，锤等。
（2）查看配置零件盒中的各零件，检查是否丢失，是否有不规范的
零部件。
（3）准备安装配件，如扳手、板手、电钻等工具。
（4）准备装箱材料，如螺钉、铆钉、胶粉、胶粒等。
2、安装前准备
（1）根据现场电力电源条件，准备箱逆变器的安装地点。
（2）准备配电箱，接线台，接口模块，传感器等，以及多口箱或单
口箱的跳线接线。
（3）准备装箱材料，包括挂钩、扣件、螺栓、胶条，铝板等。
（4）检查箱逆变器外壳，看是否有破损，检查箱内部的连接端子，
看是否接触良好。
（5）明确箱外的接线位置，并完成接线准备工作。
3、安装箱逆变器
（1）箱逆变器安装：将箱逆变器搬运到安装地点，并确定安装位置；在定位后，检查箱的端部是否与电源接线盒对接；将箱逆变器放到指定位置，用挂钩将箱体固定在位上，将螺丝紧固，检查安装牢固性；将模块连
接牢固，将电源线与箱体连接；接下模块安装连接，检查模块连接是否牢固；将接口模块连接牢固，检查和。
光伏项目逆变器的安装、调试方案
3.5逆变器的安装、调试本项目逆变器的安装、调试严格按施工规范进行3.5.1施工准备（1）材料要求:箱体应有足够的机械强度, 周边平整无损伤, 油漆无二层板厚度不应小于1.5mm；箱内各种器具应安装牢固, 导线排列整齐、压接牢固；有产品合格证明书（证）。
（2）配电箱、盘安装所用配件均采用镀锌材料。
（3）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证明书（证）。
（4）其它材料：电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框, 软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。
应符合设计要求。
3.5.2主要机具度量工具: 石笔、钢卷尺、水平尺等。
手锤、钢锯、锯条、扁锉、圆锉、剥线钳、尖嘴钳、液压钳、活动板手、锡锅、喷灯、锡条等。
手电钻、钻头、发电机、兆欧表、万用表、平口改锥和梅花改锥、梯子、高凳、开孔器等。
3.5.3施工作业条件（1）方阵支架已安装完成（2）方阵组件已安装完成。
3.5.4组串式逆变器施工安装操作（1）箱体定位螺栓固定盘面组装（2）逆变器应安装在安全、干燥、易操作的位置。
（3）明装逆变器配电盘当砖墙时应采用金属膨胀螺栓固定, 当为彩板房时应采用加长螺栓穿墙固定。
（4）逆变器作好明显可靠的接地；导线引出面板时, 面板线孔应光滑无毛刺；金属面板应装设绝缘保护套。
（5）逆变器外壳应有明显可靠的PE保护地线（PE为黄绿相间的双色线）；但PE保护地线不允许利用箱体或盒体串连。
（6）逆变器配线排列整齐, 并绑扎成束；在活动部位应固定；盘面引出及引进的导线应留有适当余度, 以便于检修。
（7）导线剥削处不应伤线芯或线芯过长；导线压头应牢固可靠；多股导线不应盘圈压接, 应加装接线端子, 必须采用穿孔顶丝压接时, 多股导线应压接后再搪锡, 不得减少导线股数。
（8）逆变器的盘面上安装的各种刀闸及自动开关等, 当处于断路状态时, 刀片可动部分不应带电（特殊情况除外）。
（9）垂直装设的刀闸及熔断器等电器上端接电源, 下端接负荷；横装者左侧（面对盘面）接电源, 右侧接负荷。
光伏逆变器更换施工方案及流程
光伏逆变器更换施工方案及流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!光伏逆变器在太阳能发电系统中扮演着至关重要的角色，它负责将太阳能板吸收的直流电转换为交流电以供电网使用。
光伏发电项目安装施工方案
光伏发电项目安装施工方案目录1. 项目概述 (2)1.1 项目背景 (2)1.2 项目目标 (3)1.3 项目范围 (4)2. 施工准备 (5)2.1 施工组织设计 (5)2.2 施工人员安排 (6)2.3 施工设备和材料准备 (7)3. 光伏组件安装 (7)3.1 支架安装 (9)3.2 光伏组件安装 (10)3.3 连接器安装 (11)4. 逆变器安装 (12)4.1 逆变器吊装 (13)4.2 逆变器接线 (14)5. 电缆敷设 (15)5.1 电缆选型 (17)5.2 电缆敷设方案 (18)6. 并网系统安装 (19)6.1 并网变压器安装 (20)6.2 并网开关安装 (21)7. 监控系统安装 (22)7.1 SCADA监控系统安装 (23)7.2 PVT监控系统安装 (24)8. 调试与验收 (25)8.1 各系统调试 (26)8.2 最终验收 (27)9. 运维与管理 (28)9.1 建立运维体系 (29)9.2 做好巡检工作 (30)10. 安全与环保 (31)1. 项目概述本方案概述了XX光伏发电项目建设的安装施工计划。
该项目位于XX地区，总装机容量为XX千瓦（千owatt），采用XX型光伏组件，设计年发电量为XX度(megawatthour)。
本方案将详细阐述项目施工内容、技术路线、施工组织、安全环保以及质量保障等环节，旨在确保项目在安全、高效、高质量、按期完成的目标基础上顺利进行。
1.1 项目背景随着全球能源需求持续增长和环境保护意识的增强，可再生能源尤其是光伏（Photovoltaic, PV）电池的发展成为应对能源危机和减少碳排放的重要途径。
本项目旨在建设一座高效率、环保型的大型光伏发电站，预期将为所在区域注入清洁能源，为推动绿色低碳经济转型提供动力。
项目的地域位于 X（地理位置），具备良好的光伏发电潜力。
该地区天气稳定、日照充足，尤其在夏秋季节，日照时长和太阳辐射量达到最佳水平。
平地大面积光伏安装施工方案
本工程为某地区平地大面积光伏安装项目，项目地点位于某市某区，占地面积约1000亩。
项目总投资约2亿元，总装机容量为100MW。
项目采用单晶硅光伏组件，采用平铺式安装方式，逆变器集中安装在逆变器室内。
项目预期每年可提供约1亿千瓦时的清洁能源。
二、施工准备1. 施工组织成立项目经理部，下设施工管理部、工程技术部、物资采购部、安全质量部等部门，负责项目的施工组织和管理。
2. 施工人员组织专业施工队伍，包括光伏组件安装工、电气工程师、安全员等，并进行专业培训。
3. 施工材料采购符合国家标准的单晶硅光伏组件、逆变器、支架、电缆等材料，确保材料质量。
4. 施工设备租赁吊车、切割机、焊接机、切割机、打桩机等施工设备，确保施工顺利进行。
三、施工工艺1. 施工流程（1）场地平整：将场地进行平整，确保场地平整度满足设计要求。
（2）支架安装：根据设计图纸，安装支架，确保支架安装牢固、稳定。
（3）光伏组件安装：将光伏组件安装到支架上，确保组件安装牢固、平直。
（4）逆变器安装：将逆变器安装在逆变器室内，确保逆变器安装牢固、稳定。
（5）电缆敷设：将电缆敷设到逆变器室内，确保电缆敷设整齐、安全。
（6）调试与并网：对光伏电站进行调试，确保电站正常运行，并实现并网发电。
2. 施工要点（1）支架安装：确保支架安装牢固、稳定，支架间距符合设计要求。
（2）光伏组件安装：确保组件安装牢固、平直，组件与支架连接紧密。
（3）逆变器安装：确保逆变器安装牢固、稳定，逆变器与电缆连接紧密。
（4）电缆敷设：确保电缆敷设整齐、安全，电缆接头焊接牢固。
（5）调试与并网：确保光伏电站运行稳定，电压、电流等参数符合设计要求。
四、质量控制1. 材料质量控制：对采购的材料进行严格检验，确保材料质量符合国家标准。
2. 施工过程质量控制：对施工过程进行全过程监控，确保施工质量符合设计要求。
3. 调试与并网质量控制：对光伏电站进行调试，确保电站运行稳定，电压、电流等参数符合设计要求。
光伏逆变器安装施工方案计划
光伏逆变器安装施工方案计划一、前期准备工作1.确定施工地点：根据实际情况，选择适合安装光伏逆变器的地点。
2.确定安装方式：根据光伏逆变器的规格和安装地点的特点，确定适合的安装方式。
3.资材准备：准备所需的安装工具、材料和设备。
二、施工过程1.安全措施：在施工过程中，严格遵守安全规定，佩戴安全防护用品，设置警示标志等，确保安全施工。
2.确定安装位置：根据设计要求和实际情况，确定光伏逆变器的安装位置。
3.安装固定支架：根据所选的安装方式，安装固定支架，并保证其牢固可靠。
4.连接电源和电网：将光伏逆变器与电源和电网连接。
首先将光伏阵列的输出端与逆变器的输入端连接，然后将逆变器的输出端与电网连接。
在连接过程中，要注意线缆的绝缘处理和接线的可靠性。
5.调试系统：在安装完成后，进行系统的调试工作。
通过检查逆变器的指示灯和参数，确保系统的正常运行。
6.维护保养：在安装完成后，对光伏逆变器进行定期的维护保养工作。
包括清洁设备、检查线缆和接线的连通性等。
三、验收及后期工作1.验收工作：在安装完成后，根据设计要求和国家标准，进行光伏逆变器安装工程的验收工作。
2.后期工作：安装完成后，根据实际情况，进行逆变器系统的运维工作。
包括定期巡检、维护保养、问题处理等。
以上为光伏逆变器安装施工方案计划的主要内容，具体实施过程中还需根据实际情况进行具体调整。
施工过程中要充分考虑安全因素，确保施工质量和施工进度。
同时，要严格按照设计要求和国家标准进行工作，确保安装的可靠性和稳定性。
施工完成后，还需要进行相应的验收工作，并进行后期运维工作，以确保光伏逆变器系统的正常运行。
光伏逆变器安装施工方案
20MW太阳能发电项目光伏场区一、工程概况1、工程概况华润安达1号太阳能发电项目位于安达市西南部约18km处，项目所在地北侧为规划高速公路，东侧与中和砖厂相邻，项目所在地区平坦开阔，地势较低，无不良地质现象，场地布置条件较好。
场地为盐碱地。
施工时将场地挖填平整、并填土至沟塘形成相对平坦地貌以利于工艺布置及场地排水，即可形成良好的施工场地，场地布置条件较好。
本期光伏厂区内占地面积为633790㎡，共安装18组1MWp太阳能子阵，总容量为20.16MWp。
施工道路与永久道路可结合。
通过平整场地，用砂石铺垫，作为施工道路使用。
待施工结束后，完善道路二侧边沟系统、路面养护后可作为永久道路使用。
安达市位于黑龙江省西南部，地处大庆市与肇东市之间。
属中温带大陆性季风气候，冬季（11月至次年3月）被强大的蒙古高压控制，在其影响下多偏北风，天气干燥严寒；夏季（6月至8月）受副热带海洋气团的影响，降水集中，光照充足气候温热、湿润。
春季（4月至5月）多偏南大风，降水较少，易发生春旱；秋季（9月至10月）天高气爽，降温较快，常有早霜危害。
气候基本特点是：冬长雪少，天气寒冷；夏短湿热，降水集中；春季风大，气候干燥；秋凉气爽，时有早霜。
全年降水较少，平均气温在3℃左右。
年平均无霜期较短，在170d左右。
2、太阳能资源黑龙江省年太阳总辐射量为4400～5400MJ/ m2（相当于1222～1500kWh/ m2）。
太阳直接辐射年总量为2526～3162 MJ/ m2，直接辐射在总辐射中所占比例较大，在0.57～0.63之间，年日照时数在2242～2842小时。
华润安达光伏发电项目所在地年均太阳辐射量1357.70kWh/m2，年均日照时数2681.97h，日照时间较长，利用太阳能资源的条件较好。
场址地区水平面日平均辐照度为3.72 kWh/m2d，项目场址在我国属于太阳能“资源丰富”地区，具备一定开发价值。
从太阳能资源利用角度说，此地区适合建设太阳能光伏发电站。
光伏逆变器安装施工方案
光伏逆变器安装施工方案
内容要新颖，内容中不允许出现任何存在疑义的描述。
一、简介
光伏逆变器，是一种将太阳能发电系统发出的直流电能，转换成配用
的可靠可控的交流电能的装置，它是太阳能发电系统的核心及“大脑”。
光伏逆变器安装施工既关系到太阳能发电系统的正常运行，也关系到现场
安全问题，本文将介绍光伏逆变器在安装施工过程中需要注意的事项。
二、具体步骤
2.1前期准备
在施工之前，必须仔细查看光伏逆变器提供的说明书，按照说明书的
步骤进行安装。
这里有几点说明，第一，查看光伏逆变器的型号，容量，
类型，以及该型号所需的环境温度；第二，根据容量确定安装时所需要的
空间；第三，根据说明书提供的电源电压范围确定安装位置；第四，准备
安装所需的耗材，如电线，接头，线槽，工具等。
2.2安装过程
由于逆变器是一种易受外界影响的高精度仪器，因此，在安装过程中，要求非常细致，并且掌握好安装步骤。
(1)检查电源电压范围，确定逆变器安装的位置，保证逆变器处在干燥，通风良好的地方。
(2)安装固定架，根据图纸及说明书的要求，安装框架，要求牢固，
并且要考虑到未来的维护与拆卸。
光伏逆变器安装施工方案
光伏逆变器安装施工方案
光伏逆变器是将光伏组件所产生的直流电转换成交流电的关键设备，
对于光伏发电系统的性能和稳定性具有重要影响。
光伏逆变器的安装施工
方案应该充分考虑到其所处环境的特点和光伏组件的布局，以确保安全可靠、高效运行。
首先，光伏逆变器的安装位置应选择在通风良好、避免阳光直射的地方。
建议选取避免暴雨冲刷和暴晒的墙面或悬挂架安装。
同时，逆变器应
与其他电力设备保持一定的安全距离，以避免互相干扰。
在施工过程中，光伏逆变器的安装需要严格按照操作规程进行。
施工
人员应专业熟练，并具备一定的电力知识，确保施工过程中的安全。
在安
装前，还需要对逆变器进行全面的检查和测试，确保其性能正常、不损坏，并与其他光伏组件、配套设备的连接正确。
在施工完成后，需要进行详细的验收测试，确保光伏逆变器的工作正常、输出电流稳定。
逆变器的运行参数应调整到最佳状态，以提高光伏发
电系统的效率和运行效果。
同时，施工人员应对光伏逆变器的工作原理、
检修方法和安全事项进行培训，以方便日后的运行和维护。
最后，对于光伏逆变器的安装施工方案，需要充分考虑到不同型号和
规格的逆变器的特点和要求。
确保安装方案符合国家标准和相关政策法规，以充分发挥光伏发电系统的效益，为环境保护和可持续发展做出贡献。
总之，光伏逆变器的安装施工方案应综合考虑环境、设备和施工要求
等因素，确保逆变器安装牢固可靠、运行稳定高效，并提供详细的培训和
维护手册，以确保光伏发电系统的长期稳定运行。
光伏电站逆变器室施工技术方案(完整版)
59MWp并网光伏电站土建工程F包逆变器室土建工程施工技术方案(此文档为WORD格式，您下载后可进行编辑与修改)XX工程建设有限责任公司20XX年XX月XX日目录第一节概述 (3)第二节主要施工工艺 (4)第三节资源配置 (9)第四节质量保证措施 (10)第五节安全文明施工措施 (12)第一节、概述一、编制依据（1）招标方提供的的工程施工图纸和工程量清单。
（2）国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作规程。
（3）本公司有关施工、质量、安全、技术管理等文件。
（4）技术规范：GB-50016-2006《建筑设计防火规范》GB-50345-2004《屋面工程技术规范》二、工程概况工程名称：XX59MWp并网光伏电站土建工程F包建设单位：XX水电公司建设地点：XXXXXX光伏产业园质量标准：合格三、工程特点（1）根据招标要求，本工程质量达到合格，施工前应充分做好准备工作，制定严密的质量保证体系和分部、分项工程的质量控制计划，并逐层落实，以确保工程质量一次性达标。
（2）本工程要确保按期竣工，必须制定切实可行的施工进度计划，并逐级落实，科学合理地安排流水作业，使整体现场进度始终处于受控状态。
四、施工条件：施工图纸已到位，水电源已引至现场，测量工作已完成。
第二节、主要施工工艺1、砌体工程(1)砌体用砖的强度等级及砂浆配合比应依据设计或监理工程师的指令实施。
砖使用前，应先洒水湿润；(2)砖体拉结筋按设计要求设置，每边伸入墙内不小于1.0m；(3)砌砖时，要确保砌体层高均匀，所有竖缝应措缝砌筑，砂浆饱满，水平缝厚度不超过12mm，不小于8mm，且不得有通缝，砂浆饱满度不小于80%。
(4)墙体内的构造柱，应在墙体成后再立模灌注，与构造柱相连的墙体砌筑时应留设马牙槎。
(5)墙中的洞口、管道、沟槽和预埋件，砌筑时要正确预留或预埋。
2、地面工程(1)水泥地面施工工艺流程基层处理——找标高弹线——洒水湿润——抹灰饼和标筋——拌合砂浆——刷水泥浆结合层——木抹子搓平——铁抹子压第一遍——第二遍压光——第三遍压光——养护(2)地面表面的浮灰和砂浆应清理干净，洒水湿润，在地漏孔位置做好5%的排水坡度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20MW太阳能发电项目光伏场区
一、工程概况
1、工程概况
华润安达1号太阳能发电项目位于安达市西南部约18km处，项目所在地北侧为规划高
速公路，东侧与中和砖厂相邻，项目所在地区平坦开阔，地势较低，无不良地质现象，场地布置条件较好。
场地为盐碱地。
施工时将场地挖填平整、并填土至沟塘形成相对平坦地貌以利于工艺布置及场地排水，即可形成良好的施工场地，场地布置条件较好。
本期光伏厂区内占地面积为633790㎡，共安装18组1MWp太阳能子阵，总容量为
20.16MWp。
施工道路与永久道路可结合。
通过平整场地，用砂石铺垫，作为施工道路使用。
待施工结束后，完善道路二侧边沟系统、路面养护后可作为永久道路使用。
安达市位于黑龙江省西南部，地处大庆市与肇东市之间。
属中温带大陆性季风气候，冬季（11月至次年3月）被强大的蒙古高压控制，在其影响下多偏北风，天气干燥严寒；夏季（6月至8月）受副热带海洋气团的影响，降水集中，光照充足气候温热、湿润。
春季（4
月至5月）多偏南大风，降水较少，易发生春旱；秋季（9月至10月）天高气爽，降温较快，常有早霜危害。
气候基本特点是：冬长雪少，天气寒冷；夏短湿热，降水集中；春季风大，气候干燥；秋凉气爽，时有早霜。
全年降水较少，平均气温在3℃左右。
年平均无霜期较短，在170d左右。
2、太阳能资源
黑龙江省年太阳总辐射量为4400～5400MJ/ m2（相当于1222～1500kWh/ m2）。
太阳
直接辐射年总量为2526～3162 MJ/ m2，直接辐射在总辐射中所占比例较大，在0.57～0.63之间，年日照时数在2242～2842小时。
华润安达光伏发电项目所在地年均太阳辐射量1357.70kWh/m2，年均日照时数2681.97h，日照时间较长，利用太阳能资源的条件较好。
场址地区水平面日平均辐照度为3.72 kWh/m2d，项目场址在我国属于太阳能“资源丰富”地区，具备一定开发价值。
从太阳能资源利用角度说，此地区适合建设太阳能光伏发电站。
3、气象条件
安达市位于黑龙江省西南部、松嫩平原中部，东经124°53′至125°55′，北纬46°01′至47°01′，地势东部略高，西部略低，平坦开阔，平坦地面下沉积着新老地层，储藏着丰富的水、石油和天然气等资源。
安达市地处中纬度寒温带大陆性季风气候，年平均气温为4.2℃，最热月（7月）平均气温为32.1度，最冷月份（1月）平均气温为-18.7度，历年极端气温最高为38.7度，历年极端气温最低为-37.9度；年平均降水量为432.5
毫米，5-10月降雨量为398.1毫米，占全年降雨量的92%；年平均相对湿度62%，最小相对湿度0%，年平均日照时数2682.0小时，年平均蒸发量1418.1毫米，年平积温为2880.7度，年雷暴日数26.3天，年平均风速3.0米/秒，最多风向为西南风，无霜期为144天。
主要气象灾害有干旱、高温、暴雨、冰雹、大风、雷暴、寒潮等。
安达主要气象要素表
安达市无重大气象灾害，冰雹日数少，极端最大风速值低，不会对光伏电站的建设产生影响，适合太阳能光伏发电项目的建设实施。
安达、哈尔滨气象站日照时数年变化统计表
4、区域坐标
二、编制依据
GB50794-2012《光伏电站施工规范》
GB50795-2012《光伏发电工程施工组织设计规范》
GB/T 50796-2012《光伏发电工程验收规范》
GB50797-2012《光伏发电站设计规范》
GB50205《钢结构工程施工质量验收规范》
GB/T31366-2015《光伏发电站监控系统技术要求》
JG/T490-2016《太阳能光伏系统支架通用技术要求》
Q-GDW1999-2013《光伏发电站并网验收规范》
Q/GDW617-2011《光伏电站接入电网技术规定》
GB19964-2012《光伏发电站接入电力系统技术规定》
GB/T l9939--2005《光伏系统并网技术要求》
GB/T l9964--2012《光伏发电站接入电力系统技术规定》；
NB/T 32005-2013《光伏发电站低电压穿越检测技术规程》
NB/T 32006-2013 《光伏发电站电能质量检测技术规程》
NB/T 32007-2013 《光伏发电站功率控制能力检测技术规程》
NB/T 32008-2013 《光伏发电站逆变器电能质量检测技术规程》
NB/T 32009-2013《光伏发电站逆变器电压与频率响应检测技术规程》
NB/T 3200109-2013《光伏发电站逆变器防孤岛效应检测技术规程》
NB/T 320013-2013 《光伏发电站电压与频率响应检测技术规程》
NB/T 32001014-2013《光伏发电站防孤岛效应检测技术规程》
制造商提供的有关技术文件、安装手册(指导书)
三、集中式逆变器安装方案
1）、操作工艺
1、工艺流程:设备开箱检查→设备吊装→逆变器安装→逆变器电缆连接→检查二次回路配线→逆变器试验调整→送电运行验收
2、设备开箱检查
a、施工单位、供货单位、监理单位共同验收，并做好进场检验记录。
b、按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸要求，核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。
c、检查柜体外观无划痕、无变形、油漆完整无损等；
d、柜内部检查电气装置及元件等规格、型号、品牌是否符合设计要求；
集中式1000kW逆变器主要技术参数
3、设备搬运
采用汽车和吊车搬运，注意保护逆变器柜外表油漆，逆变器柜指示灯不受损。
4、逆变器柜安装
A、基础型钢安装
a、调直型钢：将10号槽钢用大锤调直，按图纸、逆变器技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐处理。
b、按设计图纸将预制好的基础型钢架放于预埋铁上，用水平尺找平、找正，可采用加垫片方法，但垫片不得多于3片，再将予埋铁、垫片、基础型钢焊接一体基础型钢顶部应高于抹平地面40以上为宜。
c、基础型钢与地线连接：将结构引入的镀锌扁钢与型钢两端焊接，焊接长度为扁钢的2倍，再刷两道灰漆。
B、逆变器柜稳装
a、逆变器柜安装：按设计图纸布置将逆变器柜放于基础型钢上。
然后按柜安装固定螺栓尺寸画位，用电钻钻孔。
b、柜就位、找平、找正后，柜体与基础型钢固定。
c、逆变器柜体接地：逆变器柜单独与接地干线连接；
d、逆变器柜的漆层应完整、无损伤。
e、检查逆变器柜前后操作、维修距离是否符合要求，发现有问题及时联系设计、监理。
5、检查逆变器柜内电器元件规格型号及二次回路是否与图纸相符；检查接线是否牢固，并按照调试大纲对逆变器柜调整及模拟试验；
6、送电运行验收
A、送电前准备：
a、清理逆变器柜内的灰尘、杂物；
b、检查柜内柜外上是否有遗留的工具、金属材料等；
c、试运行组织工作，明确试运指挥者、操作者、监护人。
d、有双路互投柜，事先核相。
e、安装作业全部完毕，有监理、质检检验合格。
f、试验项目全部合格，并有试验报告单。
g、控制、连锁、信号等动作准确无误。
B、送电运行
2）质量标准
1、保证项目
a、逆变器柜试验结果必须符合施工规范规定
检验方法：检查试验记录
b、电缆压接、终端头制作，接触必须紧密，用力矩扳手紧固。
检验方法：实测与检查安装记录
2、基本项目
逆变器柜安装：
逆变器柜与基础型钢间连接紧密，固定牢固，接地可靠；盘面标志牌、标志框齐全，正确并清晰；柜面油漆完整均匀。
检查方法：观察检查
柜内的设备及接线：
整齐全、固定可靠；操作部分操作灵活准确；二次线路接线正确、固定可靠，连接紧密、标志清晰齐全。
检查方法：观察检查和试操作检查
逆变器柜及接地干线敷设：
连接紧密牢固,接地线截面选用正确。
检查方法：观察检查
3）成品保护
a、设备到场后注意防雨、防尘。
b、搬运注意不得倒立、防止划伤油漆、损坏电器元件。
c、设备安装完毕后，送电前设专人看守。
4）应注意的质量问题
a、基础型钢焊接处焊渣清理不净，除锈不净，油漆刷不均匀。
b、基础型钢、逆变器柜安装水平度、垂直度超出允许偏差范围。
5）安全措施
1、使用电钻、台钻、电焊机、切割机必须接地良好，并带好绝缘手套防止触电事故，电焊机必须设置防护罩；操作时戴好消防器材并设专人监护。
2、电焊操作人员要有焊工证、穿绝缘靴、带好绝缘手套，并应双线到位。
3、入现场必须带好安全帽，并将安全帽的带系好。
4、电气施工人员进入现场必须穿绝缘鞋，以防触电。
接、撤电焊机件时时严禁带电施工。
5、使用电气焊时做好防火措施，有专人监护，并按规定放置好设备后方可使用。
6、电焊前清除四周及下方易燃物，以避免火灾。
