电磁炉工作原理及用到的传感器
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的厨房电器。
它通过电磁感应加热原理,将电能转化为热能,从而加热食物或者液体。
本文将详细介绍电磁炉的工作原理和结构。
一、工作原理:电磁炉的工作原理基于电磁感应现象。
当通电的线圈(发热线圈)通过高频电流时,会产生高频交变磁场。
这个磁场会通过玻璃面板传导到锅底,由于锅底是由磁性材料制成,所以会对磁场产生反应。
根据洛伦兹力的原理,当磁场和锅底相互作用时,会产生涡流。
这些涡流在锅底内部流动,产生大量的热量,从而加热锅底和锅内的食物。
二、结构:1. 玻璃面板:电磁炉的顶部是由一块高温耐热的玻璃面板构成。
这个面板可以承受高温,并且具有良好的绝缘性能。
2. 发热线圈:发热线圈是电磁炉的核心部件,通常由铜导线绕成。
当通过高频电流时,线圈会产生高频交变磁场,从而实现加热的目的。
3. 电子控制器:电磁炉还配备了一个电子控制器,用于控制电磁炉的工作模式和温度。
通过面板上的按钮和显示屏,用户可以选择不同的加热模式和设定加热时间。
4. 冷却风扇:电磁炉在工作过程中会产生一定的热量,为了保持电磁炉的正常工作温度,通常会在电磁炉的底部设置一个冷却风扇。
这个风扇可以将底部的热量散发出去,保持电磁炉的散热性能。
5. 温度传感器:为了实现温度的控制,电磁炉通常会配备一个温度传感器。
这个传感器可以实时监测锅底的温度,并将温度信息传递给电子控制器。
电子控制器根据温度信息来调整发热线圈的工作状态,从而实现温度的控制。
6. 安全保护装置:为了确保使用的安全性,电磁炉还配备了一些安全保护装置。
例如,过热保护装置可以在温度过高时自动断电,防止发生火灾。
同时,电磁炉还具有过电流保护和短路保护等功能,以确保使用过程中的安全性。
三、使用注意事项:1. 使用电磁炉时,应选择适合的锅具。
锅底必须是磁性材料,如铁、不锈钢等。
同时,锅底的平整度也会影响加热效果,因此应选择平整的锅具。
2. 在使用过程中,应避免将空锅放在电磁炉上加热,以免损坏发热线圈。
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的厨房电器。
它具有高效、节能、安全等优点,受到越来越多家庭的青睐。
本文将详细介绍电磁炉的工作原理和结构。
一、工作原理1.1 电磁感应原理电磁炉通过在线圈中通电产生交变磁场,将磁场传递给金属锅具,使锅具内部产生感应电流,从而产生热量。
1.2 电磁感应加热感应电流在金属锅具内部产生涡流,使锅具内部迅速加热,实现加热食物的目的。
1.3 高效节能相比传统燃气灶,电磁炉能够更加精准地控制加热温度和时间,节约能源消耗,提高烹饪效率。
二、结构组成2.1 电磁线圈电磁线圈是电磁炉的核心部件,通过通电产生交变磁场。
2.2 磁性材料电磁炉的底部通常采用磁性材料,如铁、镍等,以便有效传递磁场给锅具。
2.3 控制面板控制面板用于调节加热功率、温度和时间,方便用户操作。
三、安全性能3.1 防烫设计电磁炉在工作时只有锅底会发热,不会产生明火,避免烫伤事故。
3.2 过热保护电磁炉内置过热保护装置,当温度过高时会自动停止加热,保护电路和使用者安全。
3.3 稳定性电磁炉在工作时稳定性高,不受外界环境影响,保证烹饪过程顺利进行。
四、维护保养4.1 清洁定期清洁电磁炉的表面和底部,避免灰尘和油渍积累影响散热和工作效率。
4.2 使用注意使用时避免在无锅状态下开启电磁炉,以免损坏线圈和电路。
4.3 保养定期检查电磁炉的电源线和插头是否正常,如有损坏及时更换,确保安全使用。
五、发展趋势5.1 智能化未来电磁炉将更加智能化,具备自动识别锅具、智能控制等功能,提升用户体验。
5.2 多功能化电磁炉将会逐渐发展出更多功能,如烤箱、蒸炉等,满足用户不同烹饪需求。
5.3 绿色环保电磁炉的节能优势将会更加凸显,符合现代人对绿色环保的追求。
总结:电磁炉通过电磁感应原理实现加热,具有高效、节能、安全等优点。
在未来,电磁炉将会越来越智能化、多功能化,成为厨房中不可或缺的电器。
电磁炉各个部件工作原理
电磁炉各个部件工作原理
电磁炉主要由以下几个部件组成,分别是电源模块、发热线圈、感应线圈、冷却风扇和控制电路。
1. 电源模块:电磁炉通常使用交流电源,电源模块的主要作用是将交流电转换为直流电,并提供所需的稳定电压和电流给其他部件工作。
2. 发热线圈:发热线圈是电磁炉中的主要发热部件。
它由厚铜导线制成,固定在玻璃陶瓷面板下方。
当电流通过发热线圈时,会产生变化的电磁场,使陶瓷面板加热,进而加热锅底。
3. 感应线圈:感应线圈位于发热线圈的下方,它由铜线制成,呈螺旋状。
感应线圈的主要作用是接收发热线圈产生的变化磁场,并将其转换为感应电流。
感应电流在感应线圈内形成一个新的变化磁场,这个磁场将会通过感应作用产生涡流,在涡流作用下使锅底发热。
4. 冷却风扇:由于电磁炉在工作过程中会产生一定的热量, 为
了有效散热,电磁炉通常配备有冷却风扇。
冷却风扇工作时将空气引入电磁炉内部进行散热,以保证电磁炉的稳定运行。
5. 控制电路:电磁炉的控制电路通常由微处理器、驱动电路等组成。
控制电路的主要作用是监测、控制电磁炉的操作状态,例如调节功率、温度、定时等功能,以及保护电磁炉的安全运行。
这些部件相互协作,使电磁炉能够高效、安全地加热食物。
通过电流产生的电磁场和感应作用,使锅底迅速加热,从而实现加热食物的目的。

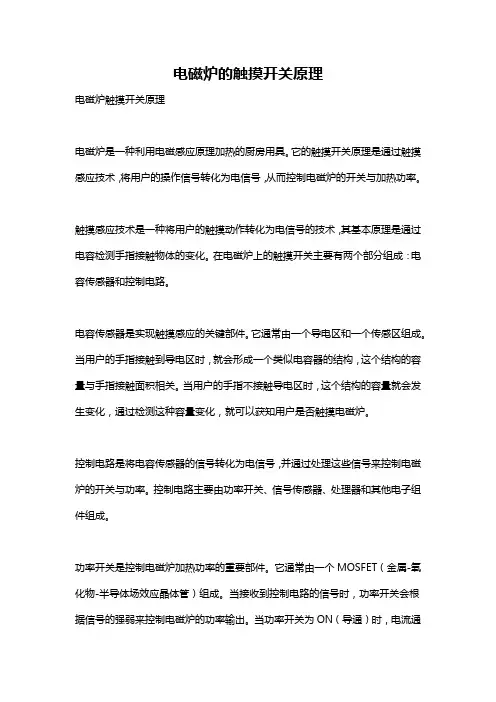

电磁炉的触摸开关原理
电磁炉的触摸开关原理电磁炉触摸开关原理电磁炉是一种利用电磁感应原理加热的厨房用具。
它的触摸开关原理是通过触摸感应技术,将用户的操作信号转化为电信号,从而控制电磁炉的开关与加热功率。
触摸感应技术是一种将用户的触摸动作转化为电信号的技术,其基本原理是通过电容检测手指接触物体的变化。
在电磁炉上的触摸开关主要有两个部分组成:电容传感器和控制电路。
电容传感器是实现触摸感应的关键部件。
它通常由一个导电区和一个传感区组成。
当用户的手指接触到导电区时,就会形成一个类似电容器的结构,这个结构的容量与手指接触面积相关。
当用户的手指不接触导电区时,这个结构的容量就会发生变化,通过检测这种容量变化,就可以获知用户是否触摸电磁炉。
控制电路是将电容传感器的信号转化为电信号,并通过处理这些信号来控制电磁炉的开关与功率。
控制电路主要由功率开关、信号传感器、处理器和其他电子组件组成。
功率开关是控制电磁炉加热功率的重要部件。
它通常由一个MOSFET(金属-氧化物-半导体场效应晶体管)组成。
当接收到控制电路的信号时,功率开关会根据信号的强弱来控制电磁炉的功率输出。
当功率开关为ON(导通)时,电流通过加热线圈,产生磁场并加热锅底;当功率开关为OFF(断开)时,加热线圈的电流停止流动,磁场消失并停止加热。
信号传感器是用于检测电容传感器信号的部件。
它主要通过接收电容传感器产生的电信号,并将其转化为控制电路所需的信号。
这些信号通常是数字信号,并具有一定的幅度和频率。
信号传感器将这些信号传递给处理器进行处理。
处理器是控制电路的核心部分,它用于处理触摸感应信号,并将其转化为电磁炉的开关与功率控制信号。
处理器通常由微控制器或数字信号处理器(DSP)构成。
它通过对接收到的信号进行滤波、放大、模数转换和数字信号处理等一系列操作,最终生成控制电磁炉的信号。
除了以上主要部件外,触摸开关还包括供电电路、显示屏、操作按键和LED指示灯等其他组件。
供电电路用于提供控制电路所需的电源;显示屏用于显示电磁炉的状态和操作界面;操作按键用于设置电磁炉的各项参数;LED指示灯用于指示电磁炉的工作状态。

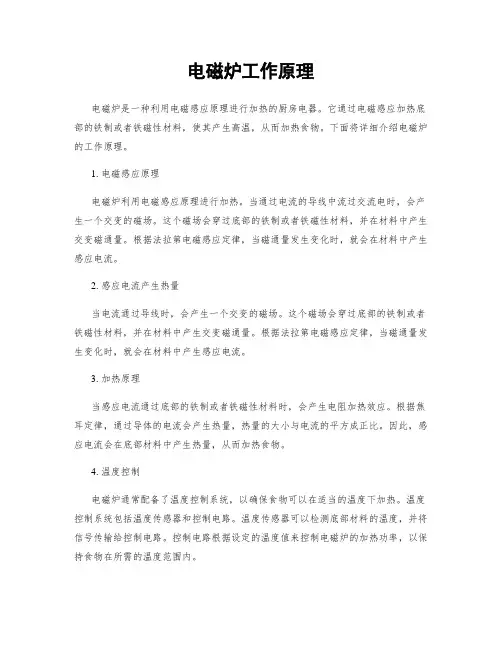

电磁炉工作原理
电磁炉工作原理电磁炉是一种利用电磁感应原理进行加热的厨房电器。
它通过电磁感应加热底部的铁制或者铁磁性材料,使其产生高温,从而加热食物。
下面将详细介绍电磁炉的工作原理。
1. 电磁感应原理电磁炉利用电磁感应原理进行加热。
当通过电流的导线中流过交流电时,会产生一个交变的磁场。
这个磁场会穿过底部的铁制或者铁磁性材料,并在材料中产生交变磁通量。
根据法拉第电磁感应定律,当磁通量发生变化时,就会在材料中产生感应电流。
2. 感应电流产生热量当电流通过导线时,会产生一个交变的磁场。
这个磁场会穿过底部的铁制或者铁磁性材料,并在材料中产生交变磁通量。
根据法拉第电磁感应定律,当磁通量发生变化时,就会在材料中产生感应电流。
3. 加热原理当感应电流通过底部的铁制或者铁磁性材料时,会产生电阻加热效应。
根据焦耳定律,通过导体的电流会产生热量,热量的大小与电流的平方成正比。
因此,感应电流会在底部材料中产生热量,从而加热食物。
4. 温度控制电磁炉通常配备了温度控制系统,以确保食物可以在适当的温度下加热。
温度控制系统包括温度传感器和控制电路。
温度传感器可以检测底部材料的温度,并将信号传输给控制电路。
控制电路根据设定的温度值来控制电磁炉的加热功率,以保持食物在所需的温度范围内。
5. 安全性电磁炉具有一些安全特性,以确保用户的安全。
例如,电磁炉通常配备了过热保护装置,当底部材料温度过高时,会自动切断电源以避免火灾。
此外,电磁炉还具有自动断电功能,在使用一段时间后,如果没有操作,它会自动关闭电源,以节省能源和避免不必要的安全风险。
总结:电磁炉利用电磁感应原理进行加热,通过感应电流在底部的铁制或者铁磁性材料中产生热量,从而加热食物。
它具有温度控制和安全保护功能,以确保食物在适当的温度下加热,并保证用户的安全。
电磁炉的工作原理使其成为一种高效、安全和节能的厨房电器。
电磁炉工作原理
电磁炉工作原理标题:电磁炉工作原理引言概述:电磁炉是一种利用电磁感应原理来加热食物的厨房电器。
它的工作原理与传统燃气灶或电热管炉有所不同,通过电磁感应产生的高频电磁场来加热锅底,从而使食物受热。
下面将详细介绍电磁炉的工作原理。
一、电磁感应原理1.1 电磁感应现象:当电流通过线圈时,会产生磁场。
1.2 磁场变化:当电流大小或方向发生变化时,磁场也会发生变化。
1.3 磁场感应:磁场变化会感应出感应电流,这就是电磁感应现象。
二、电磁炉的结构2.1 电磁线圈:电磁炉内部有一个线圈,通过交流电源供电。
2.2 磁性材料:在线圈下方放置一块铁磁性材料,用于传导磁场。
2.3 锅具选择:只有磁性的锅具才能在电磁炉上工作。
三、工作原理3.1 电磁感应:电磁炉通过线圈产生高频电磁场。
3.2 磁场传导:磁性材料传导电磁场到锅底。
3.3 锅底加热:由于锅底是磁性的,会受到电磁感应加热。
四、优点和缺点4.1 优点:电磁炉加热快速、高效,节能环保。
4.2 缺点:只能使用磁性锅具,价格较高。
4.3 安全性:电磁炉无明火,使用更安全。
五、应用领域5.1 家庭厨房:电磁炉在家庭厨房得到广泛应用。
5.2 餐饮业:餐饮业也逐渐开始使用电磁炉。
5.3 工业领域:电磁炉在一些工业生产中也有应用,如化工、制药等领域。
结论:电磁炉作为一种高效、节能的厨房电器,其工作原理基于电磁感应现象。
通过线圈产生高频电磁场,传导到锅底加热食物。
虽然有一些局限性,但在家庭、餐饮和工业领域都有广泛应用。
电磁炉电磁感应原理
电磁炉电磁感应原理电磁炉是现代厨房中常见的一种使用电磁感应原理进行加热的厨具。
它以高效、节能的特点而备受消费者喜爱。
本文将深入探讨电磁炉的电磁感应原理,以帮助读者更好地理解其工作原理。
一、电磁炉的组成部分电磁炉主要由炉体、电磁线圈、功率电子装置和控制面板等组成。
其中,炉体是放置锅具的部分,电磁线圈则是电磁感应的核心部件,功率电子装置负责调节电流和电压,控制面板用于设置温度和时间等参数。
二、电磁感应的基本原理电磁感应是指当导体中有电流通过时,会在导体周围产生磁场,进而感应出电动势。
电磁炉利用这一原理,在电磁线圈中通过交变电流,产生交变磁场,从而感应锅底产生电流,使锅底发热加热食物。
三、电磁感应的工作过程1. 电源连接:电磁炉通常通过插座接通电源,将电能供给给电磁线圈和功率电子装置。
2. 电磁线圈工作:当电源通电后,交变电流经过电磁线圈,在线圈中产生强大的交变磁场。
3. 磁场感应:强大的交变磁场会穿透玻璃面板,感应锅底的导体产生电流。
4. 导体电流发热:感应产生的电流在导体内流动,由于导体的阻抗,电能会被转化为热能,使锅底发热。
5. 食物加热:锅底发热后,热量通过导热作用传递给食物,实现食物的加热。
四、电磁感应原理的优势1. 高效快捷:电磁炉在加热过程中可以快速产生热量,比传统燃气炉更加高效。
2. 节能环保:电磁炉只在锅具底部发热,不会将热量传递到周围环境,降低了能源的浪费。
3. 安全可靠:电磁炉在工作时,不会产生明火、煤气泄漏等安全隐患,更加安全可靠。
4. 温度控制:借助于控制面板,电磁炉可以实现精确的温度控制,满足不同菜肴烹饪的需求。
五、电磁感应原理的应用电磁感应原理不仅在电磁炉中得到广泛应用,在其他领域也有着重要的作用。
在工业中,电磁感应原理被用于液位计、金属检测器等设备;在科学研究中,电磁感应原理被运用于实验中物理量的测量等方面。
六、电磁炉使用时的注意事项1. 避免空炒:在使用电磁炉时,应避免将没有食物的锅具放置在电磁炉上,以免造成设备过热和能源浪费。
电磁炉温度控制原理
电磁炉温度控制原理电磁炉是一种用电磁感应加热的厨房电器,它能够快速、高效地将食物加热至所需温度。
而电磁炉的温度控制原理主要是通过传感器监测炉面温度,并通过调节电磁感应功率来实现温度的控制。
在本篇文章中,将详细介绍电磁炉的温度控制原理。
1. 电磁感应加热原理电磁炉利用电磁感应原理,通过在炉座下方放置一个线圈,通过交变电流产生交变磁场。
当适量的铁磁材料放置在炉面上方时,由于铁磁材料的磁感应强度较高,会迅速受到磁场的作用,产生剧烈的分子运动,从而将食物加热。
电磁炉的温度控制就是通过控制电磁感应功率来控制食物的加热温度。
2. 温度传感器电磁炉内部搭载了一个温度传感器,用于测量炉面的温度。
温度传感器通常采用热电偶或热敏电阻来实现温度的测量。
传感器将实时的炉面温度信号传送给控制芯片,完成温度的检测和反馈。
3. 温度控制芯片温度控制芯片是电磁炉控制系统的核心部件,它负责接收温度传感器的信号,并根据信号进行温度的控制。
温度控制芯片内部包含了一个PID控制算法,该算法能够根据温度的误差和变化趋势,实时调整电磁感应功率,以达到稳定的温度控制效果。
4. 温度控制回路温度控制回路由温度传感器、温度控制芯片和电磁感应功率控制模块组成。
温度传感器将实时温度信号传输给温度控制芯片,温度控制芯片通过PID控制算法计算,得出相应的电磁感应功率信号。
电磁感应功率控制模块根据控制信号调节电磁感应功率,从而实现对温度的控制。
具体而言,当温度高于设定温度时,温度控制芯片会降低电磁感应功率;当温度低于设定温度时,温度控制芯片会增加电磁感应功率。
通过不断的监测和调整,电磁炉能够稳定地将食物加热至设定的温度。
总结:电磁炉温度控制的原理是通过传感器监测炉面温度,并通过温度控制芯片调节电磁感应功率来实现温度的控制。
温度传感器用于测量实时温度,温度控制芯片根据温度信号进行PID算法计算,最终控制电磁感应功率的调节。
通过这个控制回路,电磁炉能够稳定地将食物加热至所需温度,实现精确的温度控制。
电磁炉工作原理:电磁感应加热食物
电磁炉工作原理:电磁感应加热食物
电磁炉是一种利用电磁感应原理进行加热的厨房电器。
其工作原理基于法拉第电磁感应定律,即在磁场变化的情况下,会在导体中产生感应电流。
以下是电磁炉的工作原理:
磁场产生:电磁炉内部有一个线圈,通电时产生一个交变磁场。
这个线圈通常包裹在铁芯周围,增强磁场效果。
感应电流产生:当放置在电磁炉上的磁性锅具(通常是铁质或磁性不锈钢)受到变化的磁场时,锅具内部就会感应产生涡流(感应电流)。
这是由于磁通量的变化导致锅底内的导体(通常是铁质)中感应电流的产生。
电流发热:涡流在锅底内部产生,由于导体内电流通过时产生了电阻,这些电流会在导体内产生热量。
这个过程被称为焦耳热效应,即电能转化为热能。
传热到食物:锅底产生的热量通过传导和对流的方式传递到锅内的食物,使食物加热。
电磁炉的工作原理具有以下特点:
高效率:由于磁能直接转化为热能,电磁炉的加热效率相对较高。
精准控制:通过调整电磁场的频率和强度,可以实现对加热过程的精准控制,使温度迅速响应调节。
需要注意的是,电磁炉只对磁性的锅具产生加热效果,而对于非磁性的锅具,它们不会受到感应影响。
因此,在使用电磁炉时,需要选择适用于此类炉具的锅具。
电磁炉工作原理详解
电磁炉工作原理详解
电磁炉是一种利用电磁感应加热物体的厨房电器,它的工作原理是通过电磁感应原理将电能转化为热能。
电磁炉由一个铜线圈、电子电路和玻璃陶瓷面板组成。
当电磁炉通电后,电子电路会产生高频交流电,并将其传送给铜线圈。
铜线圈内通过高频电流的流动产生一个变化的磁场。
当锅具放在电磁炉上时,铜线圈产生的磁场穿透锅具并与锅底产生交变磁场。
根据楞次定律,交变磁场会在锅底产生电流。
锅底电流会受到电阻加热,进而加热锅内的食物。
此外,电磁炉还配备了传感器,用于检测锅具是否放置在炉面上,以及锅具的尺寸和形状。
传感器可以通过监测锅底的反射信号来获得这些信息。
根据不同的锅具形状和尺寸,电磁炉会调整电磁线圈的功率和频率,以获得最佳的加热效果。
电磁炉的优点是加热快速、高效节能,因为它直接将电能转化为热能,无需通过传统的炉具引燃燃气或加热导体。
此外,电磁炉的炉面很容易保持清洁,因为只有锅具底部接触到热源。
然而,电磁炉也有一些限制。
首先,只有具有磁性的锅具才能在电磁炉上使用,因为只有这样锅底才能与磁场产生相互作用。
其次,电磁炉的炉面仅有限的尺寸,因此较大的锅具可能无法放置在上面。
最后,由于电磁炉产生的磁场,可能对某些医疗器械和心脏起搏器等电子设备产生干扰,因此使用时需要注意。
总之,电磁炉利用电磁感应原理将电能转化为热能,实现快速、高效的加热。
它具有快速加热、高效节能和易于清洁的优点,但也有使用限制和对某些电子设备的干扰风险。
电磁炉传感器的工作原理
电磁炉传感器的工作原理电磁炉传感器主要是用于监测和控制电磁炉的工作状态,实现自动调节和保护功能。
传感器通过感知环境的变化,将变化信号转化为电信号,然后经过电路处理,最终实现电磁炉的智能控制。
传感器的工作原理可分为以下几个方面:1. 温度传感器:电磁炉的温度传感器通常采用热敏电阻或热电偶两种方式。
热敏电阻是一种随着温度变化而变化电阻值的元件,它将温度变化转化为电阻变化,并通过电路转为电压信号,进而反映出电磁炉的工作状态。
热电偶则是利用不同金属间的温差产生电势差,通过测量电压大小得到温度信息。
2. 电流传感器:电磁炉的电流传感器主要是用来检测炉具加热时的电流大小,以实现功率控制和安全保护。
通常使用的是磁电流传感器,它是利用磁场原理来感应电流的变化,通过电路转换为电压信号进行测量。
3. 磁场传感器:电磁炉的磁场传感器是一种特殊的传感器,主要用于检测和测量电磁炉工作时产生的磁场变化。
它采用霍尔元件或磁敏电阻等感应元件,通过测量磁场的大小和方向来判断电磁炉的工作状态和炉具的位置。
4. 触摸传感器:触摸传感器是用于控制电磁炉开关和调节功能的重要传感器之一。
它可以通过感应人体的触摸动作来判断用户的操作意图,并通过电路处理将操作信号转化为相应的控制指令。
触摸传感器通常采用电容感应或电阻感应两种方式,两者的原理不同,但都能有效感应到触摸操作。
通过上述传感器的工作原理,电磁炉可以实现对温度、电流、磁场和触摸等参数的感知和控制。
传感器通过转换和处理感知到的信号,将电磁炉的状态信息传递给控制电路,控制电路再根据预设的工作模式和用户的操作指令,对电磁炉的加热功率、温度和运行时间等进行智能控制和调节。
总之,电磁炉传感器的工作原理主要基于温度、电流、磁场和触摸等参数的感应和测量,通过电路的处理和控制,实现对电磁炉工作状态的监测、调节和保护,提高了电磁炉的安全性和智能化水平。
电磁炉控制器温度传感器的工作原理
电磁炉控制器温度传感器的工作原理电磁炉控制器是一种用于控制电磁炉工作状态的设备,其温度传感器起着至关重要的作用。
本文将介绍电磁炉控制器温度传感器的工作原理。
一、温度传感器的作用电磁炉作为一种高效节能的烹饪设备,其工作温度需要精确控制。
温度传感器的作用就是用于监测电磁炉的工作温度,并通过控制器实现精确的温度调节和保温功能。
因此,温度传感器的准确性和稳定性对电磁炉的性能和使用体验都有着重要影响。
二、传感器的类型目前,在电磁炉控制器中常用的温度传感器有热电偶和热敏电阻两种类型。
1. 热电偶热电偶是一种将两个不同金属导线焊接在一起形成回路的传感器。
当一个导线端子位于高温区域而另一个导线端子位于低温区域时,根据热电效应,产生的电势差可以反映出被测温度与参考温度的差值。
热电偶具有广泛的测温范围和较高的温度精度,但也存在线性度不高、灵敏度低等问题。
2. 热敏电阻热敏电阻是一种随温度变化而改变电阻值的传感器。
常见的热敏电阻材料有铂、镍和铜等。
其中,铂热敏电阻由于其稳定性和精确性较高,被广泛应用于电磁炉控制器的温度传感器中。
热敏电阻的温度-电阻特性通过查表或使用专用的电路进行测量和转换,从而实现对电磁炉温度的准确监测与控制。
三、传感器工作原理以热敏电阻为例,下面将详细介绍电磁炉控制器温度传感器的工作原理。
1. 电阻温度特性热敏电阻的温度-电阻特性可以用电阻值随温度的变化关系来描述。
通常情况下,其电阻值与温度成反比,即温度升高时电阻值降低,反之亦然。
针对不同类型的热敏电阻,可根据其电阻-温度曲线表格获得具体的数值。
2. 温度检测电路电磁炉控制器中的温度传感器电路主要包含热敏电阻和测量电路两部分。
测量电路利用电压或电流信号对热敏电阻的阻值进行测量,并转换成温度值。
常用的测量电路有电桥传感器和电压比较式传感器。
3. 温度控制回路温度控制回路用于根据测量到的温度值与设定的温度值进行比较,并通过控制电磁炉加热功率的大小来实现温度调节。
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的家用电器,它在现代家庭中得到了广泛应用。
本文将详细介绍电磁炉的工作原理和结构。
一、工作原理:电磁炉的工作原理基于电磁感应现象,即当通过导体中的电流发生变化时,会产生磁场。
电磁炉内部有一个线圈,通过交流电使线圈中的电流不断变化,从而产生一个交变磁场。
当放置在电磁炉上的锅具具有导电性时,锅具内的电流会受到电磁感应的作用,产生热量。
二、结构:1. 电磁炉面板:电磁炉的面板通常由耐高温材料制成,上面有控制按钮和显示屏,用于设置和显示炉具的工作状态和参数。
2. 电磁线圈:电磁炉的核心部件是电磁线圈,它通常由铜导线绕成,固定在炉底的玻璃陶瓷板下方。
电磁线圈通过交流电产生变化的电流,从而产生交变磁场。
3. 内部散热系统:电磁炉内部会产生大量的热量,为了保证电磁炉的正常工作和使用寿命,通常会设计散热系统,包括散热风扇和散热孔等。
4. 温度传感器:电磁炉内部通常会设置温度传感器,用于实时监测炉面温度,并根据设定的温度进行自动调节。
5. 控制电路板:电磁炉的控制电路板是控制整个电磁炉工作的核心部件,它接收用户的操作指令,并根据指令控制电磁线圈的工作状态和功率输出。
6. 玻璃陶瓷面板:电磁炉的炉面通常由玻璃陶瓷材料制成,具有耐高温、耐磨损和易清洁等特点。
7. 电源线和插头:电磁炉通过电源线连接电网供电,插头用于插入电源插座。
三、工作过程:当用户将锅具放置在电磁炉上时,电磁线圈开始工作,产生交变磁场。
锅具内的导电材料会受到电磁感应作用,产生涡流。
涡流通过电阻产生热量,使锅具加热。
电磁炉的控制电路板会根据用户设定的功率和时间等参数控制电磁线圈的工作状态和功率输出。
通过调节电磁线圈的电流大小和频率,可以控制锅具的加热速度和温度。
同时,温度传感器会实时监测炉面温度,并将温度信息反馈给控制电路板。
当温度达到设定值时,控制电路板会自动调节电磁线圈的功率输出,以保持炉面温度稳定。
电磁炉按键板工作原理
电磁炉按键板工作原理
电磁炉按键板工作原理:
1. 按键传感器:电磁炉按键板上的每个按键都配备了一个传感器。
当用户按下一个按键时,传感器会检测到按键的触发信号。
2. 控制芯片:按键传感器将触发信号发送到控制芯片。
控制芯片是电磁炉的主要控制部件,负责处理各种操作指令。
3. 按键信号处理:控制芯片接收到触发信号后,会识别和解码按键的信号,并根据信号的不同产生相应的指令。
4. 功率控制:控制芯片通过指令控制电磁炉的工作状态和功率输出。
根据用户按下的按键和所需的功率水平,控制芯片会发送相应的指令,控制电磁炉的电源和线圈。
5. 线圈驱动:根据控制芯片发送的指令,电磁炉的线圈将产生特定频率和强度的交变磁场。
这个磁场会与锅底的铁制材料产生相互作用,生成热能。
6. 温度反馈:电磁炉通常配备温度传感器,用于测量锅底的温度。
温度传感器将锅底的温度信息反馈给控制芯片,控制芯片可以根据温度变化调整功率输出。
7. 显示和操作:控制芯片还负责控制电磁炉按键板上的显示屏,以显示电磁炉的工作状态和相关操作信息。
用户可以通过按键
板上的按键与电磁炉进行交互,选择不同的工作模式、调节功率水平等。
电磁炉电磁感应原理
电磁炉电磁感应原理电磁炉是一种利用电磁感应原理加热的厨房设备,由于其高效、环保和安全的特点,越来越受到人们的青睐。
那么,电磁炉是如何工作的呢?本文将详细介绍电磁炉的电磁感应原理。
一、电磁感应原理的基础电磁感应是指将电流通过导线时所产生的磁场与导体中的磁场相互作用而产生电动势的现象。
根据法拉第电磁感应定律,当导体相对磁场运动或者磁场相对导体运动时,导体中将会产生感应电流。
二、电磁感应原理在电磁炉中的应用电磁炉中,采用的原理是将交流电通过线圈,并通过电子元器件使电流产生高频振荡,从而产生高频交变磁场。
然后,磁场穿透顶板,作用于在顶板上放置的磁性铁芯上,使其快速磁化和消磁。
三、电磁感应原理的传导电磁炉内部主要由三个部分组成:线圈、磁性铁芯和玻璃陶瓷面板。
当电流经过线圈时,产生的高频交变磁场会通过玻璃陶瓷面板传导到锅底,并在锅底中产生涡流。
这种涡流会引起锅底局部区域温度升高,从而使食物受热。
四、电磁感应原理的效果电磁炉的加热过程非常迅速,因为传导热效果好且直接作用于锅底。
与传统的燃气炉相比,电磁炉在节能方面也具有明显的优势。
此外,由于只有与锅底进行热交换,锅底以外的部分几乎没有热量输出,因此电磁炉的外部温度较低,能够最大程度地保护使用者的安全。
五、电磁感应原理的优点与应用电磁炉作为一种高科技厨房设备,具有多种优点和应用。
首先,电磁炉在加热速度、效率和温度控制方面都表现出色。
其次,由于电磁炉不需要明火加热,所以减少了火灾的风险,非常安全可靠。
另外,电磁炉没有明火和煤气燃烧的产物,对环境友好,符合现代环保要求。
此外,电磁炉的外观设计时尚,易于清洁,非常方便实用。
六、电磁感应原理在未来的发展电磁感应技术在不仅仅在厨房设备中有应用,还广泛应用于医疗、通信、能源等领域。
随着科技的不断进步,电磁感应技术的应用将会更加广泛,并且能够更好地满足人们对高效、环保、安全等方面的需求。
通过对电磁炉的电磁感应原理进行详细介绍,相信读者对电磁炉的工作原理有了更深入的了解。
电磁炉温度控制原理
电磁炉温度控制原理电磁炉是现代厨房中常见的一种烹饪设备,它利用电磁感应原理加热食物。
在使用电磁炉时,温度的控制是非常重要的,它直接影响着食物的烹饪效果和口感。
本文将介绍电磁炉温度控制的原理以及常见的控制方式。
一、电磁感应加热原理为了更好地理解电磁炉的温度控制原理,我们首先需要了解电磁感应加热的基本原理。
电磁感应加热是利用交变磁场的变化产生涡流,使涡流通过电导体产生热量。
当电磁感应线圈通电时,会产生一个交变磁场,这个磁场会穿透在电磁炉底部的铁制容器,容器内的食物也就成为了电导体。
由于涡流的存在,食物内部会不断产生热量,达到加热的效果。
二、温度传感器的作用为了实现对电磁炉温度的控制,需要借助于温度传感器的作用。
温度传感器可以实时监测到电磁炉内部的温度变化,并将这些数据反馈给控制系统。
常见的温度传感器有热电偶和热敏电阻等。
热电偶通过测量热电势来推断温度,而热敏电阻则是通过测量电阻的变化来获取温度信息。
三、控制系统的工作原理控制系统是整个电磁炉温度控制的关键部分。
它接收来自温度传感器的温度数据,并根据设定的温度值进行比较,从而决定是否继续加热或停止加热。
当控制系统检测到温度低于设定值时,它会通过控制电源向电磁感应线圈供电,使其产生磁场加热,直到温度达到设定值。
反之,当温度高于设定值时,控制系统会停止加热。
四、电磁炉温度控制方式电磁炉的温度控制方式有多种,下面介绍几种常见的控制方式:1. 定时控制:通过设定加热时间来控制温度。
通常适用于一些简单的食材加热,如煮饭等。
2. 恒温控制:设置一个恒定的温度值,控制系统会根据该值来调整加热功率,使温度保持稳定。
适用于需要保持一定温度的食材,如烧烤等。
3. 程序控制:设定一系列加热过程并按照预定的程序执行。
可以根据不同食材的需要,实现多种烹饪方式。
五、电磁炉温度控制的优势相比传统的炉灶,电磁炉在温度控制方面有以下几个优势:1. 响应速度快:电磁炉的加热速度快,可以迅速达到设定温度,节约时间。
高频电磁炉的工作原理
高频电磁炉的工作原理
高频电磁炉是一种利用高频电磁场加热物体的设备,它采用了电磁感应加热的
原理。
下面将详细介绍高频电磁炉的工作原理。
1. 电源系统:高频电磁炉的电源系统由三个主要部份组成,即电源、电容器和
电感器。
电源提供高频电流,电容器存储电能,而电感器则起到匹配和调节电流的作用。
2. 高频振荡器:高频电磁炉中的高频振荡器主要由晶体管、电容器和电感器组成。
它将电源提供的直流电转换为高频交流电,并将其传输到感应线圈中。
3. 感应线圈:感应线圈是高频电磁炉中的核心部件,它由导电材料制成,通常
采用铜管。
感应线圈的形状和结构会根据加热物体的形状和尺寸进行设计。
当高频电流通过感应线圈时,会产生一个强大的高频电磁场。
4. 加热物体:高频电磁炉主要通过感应线圈中的高频电磁场来加热物体。
当感
应线圈挨近加热物体时,高频电磁场会产生涡流效应。
涡流在加热物体中产生阻力,从而将电磁能转化为热能,使加热物体迅速升温。
5. 控制系统:高频电磁炉的控制系统用于控制加热过程中的温度和功率。
它通
常包括温度传感器、功率调节器和控制面板。
温度传感器可以实时监测加热物体的温度,功率调节器可以根据需要调节高频电磁炉的功率输出,而控制面板则用于设置和显示相关参数。
总结:
高频电磁炉通过电磁感应加热的原理,利用高频电磁场将电能转化为热能,从
而实现对加热物体的快速加热。
它具有加热速度快、效率高、温度控制精确等优点,被广泛应用于工业生产和家庭使用中。
电磁炉感应加热工作原理
电磁炉感应加热工作原理电磁炉是一种利用电磁感应加热的厨房电器,它能够快速、高效地加热食物和液体。
通过电磁感应的原理,电磁炉在现代生活中发挥着重要的作用。
本文将详细介绍电磁炉感应加热的工作原理。
1. 电磁感应的基本原理电磁感应是指通过磁场变化引起电场中的电流产生,或者通过电流的变化产生磁场的现象。
法拉第电磁感应定律告诉我们,当导体相对于磁感线运动或磁场变化时,将会在导体中产生感应电动势。
这种感应电动势的产生将导致导体中的电流产生。
在电磁炉中,通过利用这个原理来加热食物和液体。
2. 电磁炉的结构和工作原理电磁炉主要由感应线圈、功率电源、控制电路和玻璃陶瓷面板构成。
感应线圈通电时会产生一个交变磁场,这个磁场能够穿透面板的玻璃陶瓷表面。
当将锅或其他具有磁性的容器放在电磁炉的玻璃陶瓷面板上时,感应线圈产生的交变磁场会穿透容器并感应出涡流。
涡流本身会产生电阻热效应,从而加热容器。
容器的加热表现为加热体的温度升高。
3. 感应线圈中的电流产生电磁炉中的感应线圈通电时,产生的交流电流在感应线圈中形成交变磁场。
这个交变磁场的频率通常为数十千赫兹,比如50千赫兹。
为了产生高频交变磁场,电磁炉一般采用功率电子器件进行电流调制。
在感应线圈产生的交变磁场作用下,容器中的金属材料产生涡流。
涡流传热是通过涡流阻尼和涡流旋涡而产生的。
涡流阻尼将电能转化为热能,使容器加热。
将容器放在玻璃陶瓷面板上时,玻璃陶瓷面板也会受到涡流的感应,从而发热。
4. 电磁炉的优点和应用电磁炉相比于传统的炉灶有许多优点。
首先,电磁炉采用感应加热,能够迅速将热量传递到容器中,从而加快烹饪时间。
其次,电磁炉的加热效率较高,能够高效利用能源,节省电力消耗。
此外,电磁炉的温度调节精确,可以实现精准的温度控制,提供更好的烹饪体验。
现代的家庭和商业厨房广泛使用电磁炉。
电磁感应加热技术还应用于工业生产中,如金属熔炼和加工过程等。
结论电磁炉感应加热是一种利用电磁感应原理加热食物和液体的技术。
电磁炉温控原理
电磁炉温控原理
电磁炉温控原理是通过控制电磁炉内部的电流和磁场来实现温度的控制。
电磁炉的工作原理是利用电磁感应产生的电磁场在锅底内部产生感应电流,然后通过锅底上的导热层将热量传递给锅具中的食物,使其加热。
电磁炉的温控系统通常包括温度传感器、控制电路和功率调节器。
温度传感器负责感知锅底的温度变化,将温度信号传递给控制电路。
控制电路根据接收到的温度信号,比较实际温度与设定温度的差异,然后决定是否增加或减小输出功率,以调整电磁炉的加热程度。
控制电路中的功率调节器则负责控制电磁炉的电流和磁场强度。
通过调节电流和磁场的强度,可以控制感应电流的大小和加热效果。
当温度超过设定温度时,控制电路会减小电流和磁场的强度,使温度保持在设定范围内。
反之,当温度低于设定温度时,控制电路会增加电流和磁场的强度,加快加热速度。
总之,电磁炉温控原理是利用温度传感器感知温度变化,通过控制电路和功率调节器调整电流和磁场的强度,从而实现温度的精确控制和保持。
这种温控原理使电磁炉能够在短时间内快速升温和保持恒温,提高了烹饪效率和节能性能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、电磁炉工作原理
电磁炉作为厨具市场的一种新型灶具,它打破了传统的明火烹调方式采用磁场感应电流(又称为涡流)的加热原理。
1.外部加热原理:
电磁炉是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时,锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流(即涡流),涡流使锅具铁分子高速无规则运动,分子互相碰撞、摩擦而产生热能(故:电磁炉煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具,所以热效率要比所有炊具的效率均高出近1倍)使器具本身自行高速发热,用来加热和烹饪食物,从而达到煮食的目的。
具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点,能完成家庭的绝大多数烹饪任务。
2.内部结构及加热原理:
电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。
在电磁灶内部,由整流电路将50/60Hz的交流电压变成直流电压,再经过控制电路将直流电压转换成频率为20-40KHz的高频电压,高速变化的电流流过线圈会产生高速变化的磁场,当磁场内的磁力线通过金属器皿(导磁又导电材料)底部金属体内产生无数的小涡流,使器皿本身自行高速发热,然后再加热器皿内的东西。
二、传感器类型
传感器主要是用于获取温度电压信息,调控电路或是保护电磁炉内部的元器件,起到反馈信息的作用。
主要用到2种负温度系数的半导体热敏电阻 ,一种检测炉面温度,一种检测IBGT的工作温度。
(一)热敏电阻(热电式传感器)
此处为NTC热敏电阻(负温度系数热敏电阻),由金属氧化物组成(如铜)。
按用途不同分成两大类,第一类用于测量温度,它的电阻值与温度之间呈负的指数关系;另一类为负的突变型,当其温度上升到某设定值时,其电阻值突然下降,多用于各种电子电路中抑制浪涌电流,起保护作用。
1.锅底温度监测电路
炉温热敏电阻:加热锅具底部的温度透过微晶玻璃板传至紧贴玻璃板底的NTC热敏电阻,该电阻阻值的变化影响电阻的分压,微处理器接收变化的电压信号,有效地测控锅具的温度。
为使传感器温度真实地反映炉温,热敏电阻一般与玻璃板直接接触,且与线盘结合在一起。
当锅具之温度达到140°C 时,则应进行关机保护。
如图所示(中间是温度传感器):
2.IGBT温度保护
IGBT:绝缘栅双极型晶体管,是由BJT(双极型三极管)和MOS(绝缘
栅型场效应管)组成的复合全控型电压驱动式功率半导体器件,主要
是电路通断作用。
IGBT热敏电阻:该负温度系数热敏电阻放在紧贴着IGBT的正面。
用
导热硅脂涂在它们之间,并压在PCB板上,IGBT产生的温度直接传
到了热敏电阻上,热敏电阻与RJ37电阻分压点的变化反映了热敏电阻的阻值变化,直接反映出IGBT的温度变化。
温度传感器采用100kW热敏电阻,当探测到IGBT 温度高于80°C 时,则关机停止加热,避免IGBT 由于温度过高而被烧坏。
(二)压敏电阻(电阻式传感器)
压敏电阻:一定范围内,阻值随电压而变化的电阻。
苏泊尔2MR101电磁炉的压敏电阻是10D471,压敏电阻可用于IGBT过压保护,电网高、低压保护,浪涌电压保护。
(三)其他传感器
由于有些电磁炉应用了触摸屏技术,如苏泊尔SDHCB06-210等,也可能使用了电容式传感器和压电式传感器。
综上所述,电磁炉中用到的传感器主要起测温和保护两个作用。
