低压配电线路中的电压损失

低压配电线路中的电压损失刘延进蓝天环保设备工程公司简小成中国美院风景建筑设计研究院根据《低压配电设计规范》，选择电线或电缆截面应符合下列要求：1.线路电压损失应满足用电设备正常工作及起动时端电压的要求；2.按敷设方式及环境条件确定的导线载流量，不应小于计算电流；3.导体应满足动稳定和热稳定的要求；4.导体最小截面应满足机械强度的要求。

一般情况下，哪些低压配电线路的电压损失是必须计算的呢？现分类阐述如下。

一、380/220V线路电压损失：对于380/220V的三相平衡负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：%*I*LΔU%=ΔUa当为多个负荷时，电压损失用电流矩（A*Km）表示为：ΔU%=ΣΔU%*I*La式中：ΔU%——线路电压损失百分数，％;ΔU%——三相线路每1安·公里的电压损失百分数，％/A·Km;aI——负荷计算电流，A;L——线路长度，Km;对于相电压为220V的单相负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：%*I*LΔU%=2ΔUa现以辐照交联聚乙烯绝缘电力电缆（YJV）为例，对不同截面的380/220V三相平衡终端负荷线路进行电压损失值校验。

（GB50052）《民用建筑电气设计规范》（JGJ/T1）第3.33条、《供配电系统设计规范》第4.04条规定了各种情况下设备的电压损失允许值，现以通常情况取ΔU%＝±5％。

根据《民用建筑电气设计规范》（JGJ/T16）8.4节表8.4.5.1-1，当实际环境温度取350C时，温度载流量校正系数取0.91（载流量计算条件：线芯长期工作温度为900C，环境温度为250C）；根据表8.4.5.4，设共有12根电缆并列敷设，S（电缆中心距）＝2d（电缆外径），则并列敷设载流量校正系数取值为0.8。

表一：综合以上系数取值，则载流量校正系数为0.73，取COS Φ=0.8，电压损失值校验结果见表一。

线路-三种损失计算

三相交流输电线路功率损失、电能损失、电压损失计算李叔昆编2013年1月15日目录1.功率损失计算2.电能损失计算3.电压损失计算三相输电线路的功率关系视在功率S＝√3·UI有功功率P＝√3·UICOSФ无功功率Q＝√3·UIsinФ1.功率损失计算输电线路的等值电路P1-jQ1 P′-jQ′P-jQ P2-jQ2R+jX式中ΔP－有功功率损失，Kw;ΔQ－无功功率损失，kvar;P－输送的有功功率，MW;Q－输送的无功功率，Mvar;R－线路电阻，Ω；X－线路电抗，Ω；U－线路额定电压，Kv；B－线路电纳，莫；I－线电流，A;COSФ-线路功率因数。

一般35kV及以上线路为0.90～0.95 2.电能损失计算式中ΔA－电能损失，Kw·h/年;ΔP－有功功率损失，kW;τ－损耗小时数/年，h。

根据最大负荷利用小时数和线路功率因数查下表。

电价一般按0.30元计最大负荷利用小时数Tmax与损耗小时数的关系表3.电压损失计算一、计算电压降的公式《10kV及以下架空配电线路设计技术规程》规定：10kV线路末端的允许电压降为5％。

1kV以下线路末端的允许电压降为4％。

发电厂和变电所110~35kV母线，正常运行时为系统额定电压的-3%~+7%，事故时为±10%。

发电厂和变电所220kV母线，正常运行时为系统额定电压的0~+10%，事故时为-5%~ +10%。

式中△U－电压降(kV)；r0－导线交流电阻（欧/km）；x0－导线电抗（欧/km）；ф－功率因数角（度）；P－线路输送功率（MW）；L－线路长度（km）;U－线路标称电压(kV)。

二、导线的电阻和电抗线路的电阻为交流电阻，一般为直流电阻的1.2～1.3倍。

表中感抗，根据线路导线排列的几何均距D查得。

几何间距按下式计算： B○D＝3√AB×BC×CA○ CA ○三、10kV线路电压降计算举例已知：1. O-A-B-C段导线为 LGJ-150/20 查表：几何间距1.5mr0=0.21欧/km）； x0=0.34（欧/km）；2. C-D-E段导线为 LGJ-120/20 查表：几何间距1.5mr0=0.27欧/km）； x0=0.347（欧/km）；3. 分支线 A-A1 A-A2 C-C1 C-C2 导线为LGJ-70查表：几何间距1.5m r0=0.46(欧/km)； x0=0.365（欧/km）；4．cosф=0.85 tgф=0.62计算步骤举例：变电所1. 求A 点电压A 点总负荷 1400 kW OA 段线路长2 kmOA 段线路电压降：ΔU OA=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×1.4×2/10=0.118 kVU A=U-ΔU OA＝10-0.118＝9.882 kV2. 求B 点电压B 点总负荷 900 kW AB 段线路长3 kmAB 段线路电压降：ΔU AB=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×3×0.9/9.882=0.115 kVU B=U A-ΔU AB＝9.882-0.115＝9.767 kV3. 求C 点电压C 点总负荷 650 kW BC 段线路长4 kmBC 段线路电压降：ΔU BC=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.65/9.767 =0.112 kVU C=U B-ΔU BC＝9.767-0.112＝9.655 kV4. 求D 点电压D 点总负荷 500 kW CD 段线路长2 kmCD 段线路电压降：ΔU CD=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×2×0.50/9.655 =0.05 kVU D＝U C-ΔU CD=9.655-0.05＝9.605 Kv5. 求（E 点）干线末端电压E 点总负荷 350 kW CD 段线路长4 kmDE 段线路电压降：ΔU DE=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.350/9.605 =0.071 kVU E=U D-ΔU DE＝9.605-0.071＝9.534 kVΔU0E=（U-U E）/U×100%＝(10-9.534/10) ×100%= 4.66% < <5%> 合格。

低压配电线路中的电压损失

低压配电线路中的电压损失刘延进蓝天环保设备工程公司简小成中国美院风景建筑设计研究院根据《低压配电设计规范》，选择电线或电缆截面应符合下列要求： 1.线路电压损失应满足用电设备正常工作及起动时端电压的要求； 2.按敷设方式及环境条件确定的导线载流量，不应小于计算电流； 3.导体应满足动稳定和热稳定的要求； 4.导体最小截面应满足机械强度的要求。

一般情况下，哪些低压配电线路的电压损失是必须计算的呢？现分类阐述如下。

一、380/220V线路电压损失：对于380/220V的三相平衡负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：ΔU%=ΔU a%*I*L当为多个负荷时，电压损失用电流矩（A*Km）表示为：ΔU%=ΣΔU a%*I*L式中：ΔU%——线路电压损失百分数，％;ΔU a%——三相线路每1安·公里的电压损失百分数，％/A·Km;I——负荷计算电流，A;L——线路长度，Km;对于相电压为220V的单相负荷线路，当负荷为终端负荷时，其电压损失用电流矩（A*Km）表示为：ΔU%=2ΔU a%*I*L现以辐照交联聚乙烯绝缘电力电缆（YJV）为例，对不同截面的380/220V三相平衡终端负荷线路进行电压损失值校验。

《民用建筑电气设计规范》（JGJ/T1）第3.33条、《供配电系统设计规范》（GB50052）第4.04条规定了各种情况下设备的电压损失允许值，现以通常情况取ΔU%＝±5％。

根据《民用建筑电气设计规范》（JGJ/T16）8.4节表8.4.5.1-1，当实际环境温度取350C时，温度载流量校正系数取0.91（载流量计算条件：线芯长期工作温度为900C，环境温度为250C）；根据表8.4.5.4，设共有12根电缆并列敷设，S（电缆中心距）＝2d（电缆外径），则并列敷设载流量校正系数取值为0.8。

表一：公式导线截面S（mm2）ΔU a% 最大计算电流（A）线路长度L（Km）L=ΔU%/ΔU a%*I 16 0.518 65.0 0.149 25 0.340 84.7 0.174 35 0.249 102.9 0.195 50 0.180 127.0 0.219 70 0.134 163.5 0.228 95 0.105 198.6 0.240 120 0.087 233.6 0.246综合以上系数取值，则载流量校正系数为0.73，取COSΦ=0.8，电压损失值校验结果见表一。

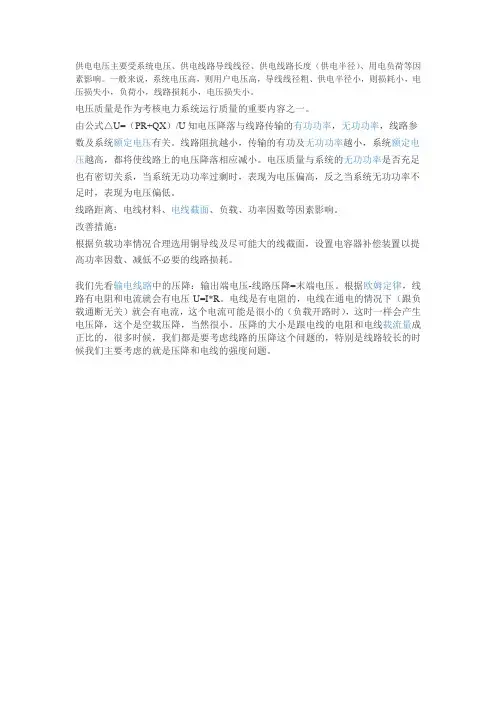

供电线路电压损耗影响因素

供电电压主要受系统电压、供电线路导线线径、供电线路长度（供电半径）、用电负荷等因素影响。

一般来说，系统电压高，则用户电压高，导线线径粗、供电半径小，则损耗小，电压损失小，负荷小，线路损耗小，电压损失小。

电压质量是作为考核电力系统运行质量的重要内容之一。

由公式△U=（PR+QX）/U知电压降落与线路传输的有功功率，无功功率，线路参数及系统额定电压有关。

线路阻抗越小，传输的有功及无功功率越小，系统额定电压越高，都将使线路上的电压降落相应减小。

电压质量与系统的无功功率是否充足也有密切关系，当系统无功功率过剩时，表现为电压偏高，反之当系统无功功率不足时，表现为电压偏低。

线路距离、电线材料、电线截面、负载、功率因数等因素影响。

改善措施：
根据负载功率情况合理选用铜导线及尽可能大的线截面，设置电容器补偿装置以提高功率因数、减低不必要的线路损耗。

我们先看输电线路中的压降：输出端电压-线路压降=末端电压。

根据欧姆定律，线路有电阻和电流就会有电压U=I*R。

电线是有电阻的，电线在通电的情况下（跟负载通断无关）就会有电流，这个电流可能是很小的（负载开路时），这时一样会产生电压降，这个是空载压降，当然很小。

压降的大小是跟电线的电阻和电线载流量成正比的，很多时候，我们都是要考虑线路的压降这个问题的，特别是线路较长的时候我们主要考虑的就是压降和电线的强度问题。

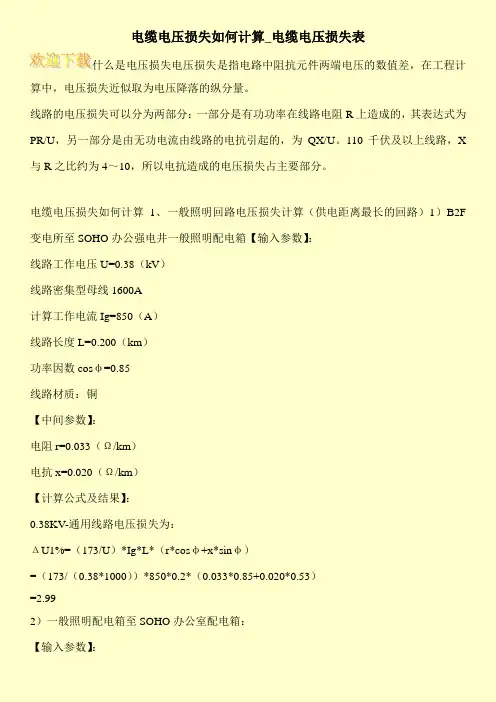

电缆电压损失如何计算_电缆电压损失表

电缆电压损失如何计算_电缆电压损失表
什么是电压损失电压损失是指电路中阻抗元件两端电压的数值差，在工程计算中，电压损失近似取为电压降落的纵分量。

线路的电压损失可以分为两部分：一部分是有功功率在线路电阻R上造成的，其表达式为PR/U，另一部分是由无功电流由线路的电抗引起的，为QX/U。

110千伏及以上线路，X 与R之比约为4～10，所以电抗造成的电压损失占主要部分。

电缆电压损失如何计算1、一般照明回路电压损失计算（供电距离最长的回路）1）B2F 变电所至SOHO办公强电井一般照明配电箱【输入参数】：
线路工作电压U=0.38（kV）
线路密集型母线1600A
计算工作电流Ig=850（A）
线路长度L=0.200（km）
功率因数cosφ=0.85
线路材质：铜
【中间参数】：
电阻r=0.033（Ω/km）
电抗x=0.020（Ω/km）
【计算公式及结果】：
0.38KV-通用线路电压损失为：
ΔU1%=（173/U）*Ig*L*（r*cosφ+x*sinφ）
=（173/（0.38*1000））*850*0.2*（0.033*0.85+0.020*0.53）
=2.99
2）一般照明配电箱至SOHO办公室配电箱：
【输入参数】：。

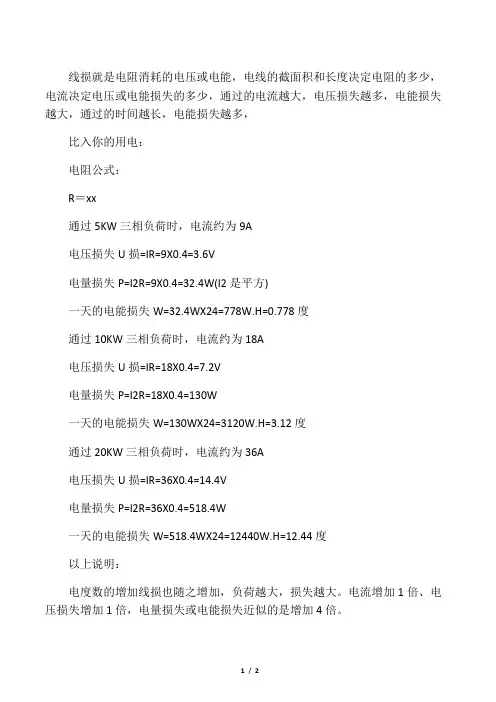

线路损耗计算公式

线损就是电阻消耗的电压或电能，电线的截面积和长度决定电阻的多少，电流决定电压或电能损失的多少，通过的电流越大，电压损失越多，电能损失越大，通过的时间越长，电能损失越多，
比入你的用电：
电阻公式：
R＝xx
通过5KW三相负荷时，电流约为9A
电压损失U损=IR=9X0.4=3.6V
电量损失P=I2R=9X0.4=32.4W(I2是平方)
一天的电能损失W=32.4WX24=778W.H=0.778度
通过10KW三相负荷时，电流约为18A
电压损失U损=IR=18X0.4=7.2V
电量损失P=I2R=18X0.4=130W
一天的电能损失W=130WX24=3120W.H=3.12度
通过20KW三相负荷时，电流约为36A
电压损失U损=IR=36X0.4=14.4V
电量损失P=I2R=36X0.4=518.4W
一天的电能损失W=518.4WX24=12440W.H=12.44度
以上说明：
电度数的增加线损也随之增加，负荷越大，损失越大。

电流增加1倍、电压损失增加1倍，电量损失或电能损失近似的是增加4倍。

你讲的5000度的线损是400度，100度的线损是800度，在负荷不变的情况下是正确的，负荷改变的情况下就不是了。

因为电流增加或减少1倍，电能损失近似的是增加或减少4倍。

作为用户，要减少电能损失，惟一的就是要减少线的长度和增加截面积。

浅析供电线路中的电压损失

浅析供电线路中的电压损失摘要：供电线路在供电的过程当时会耗尽绝大部分的电能，由此电能的利用效率会会在一定程度上受到影响，在供电线路中，电压的损耗是衡量电能消耗的重要标准。

文章通过了解电压损失的概念，分析在什么样的情况下会造成电压损失，并给予了减少供电线路中电压损失的对策和如何将电网供电的性能得到有效提升的建议，希望能够给予同行业工作人员提供相应的参考价值。

关键词：供电线路；电压损失；功率；措施前言：在供电线路当中，电能经过变压器把电量输送到所有供电设施当中，而供电线路起到了传递的作用。

但由于电缆是种负载，在输送时避免不了会导致电能的损耗，故此严重的减少了电能的利用效率。

供电线路中的电量流失是由于两方面引起的，一是电线的破损率，二是电压的损耗，此文主要内容是阐述电压损耗。

1供电线路中电压损失的概念1.1电压损失的定义在供电线路当中，在进行输送和分配电量的时候，设备、零件在供电线路当中所发生的电量的流失都叫做电压损失。

供配系统中的失压率往往能够反映供电系统中的管理、电量运行功能的状况，能够评价电力企业的运营情况是否良好。

1.2电压损失的种类供电线路中发生电压损失的情况一般分为三种，分别是固定损失、可变性损失和其他损失。

固定损失指的是在供电线路中，供电线路的零件、供电系统用的设备以及连接的线路，这些与符合不想关的电能耗损，这种损耗会根据外界增加的电压、设备的质量以及储存的容量的改变进行相应的变更。

其中随着使用时间较长，变压器的破损、线圈的铁损以及绝缘体的破损都属于固定损失。

这之中严重影响到输电设备的是变压器铁芯的耗损，变压器铁芯的耗损分为两种，分别是磁滞耗损和涡流耗损，他们统称为变压器的空载耗损，也就是通常说道的“铁损”。

可变损失主要说的是供电系统中的零件、供电系统设备和供电线路之中发生的，并且与负荷有关系的耗电损失，这种损失随着负荷的电流的变化而相应的变更，可变损失通常分为变压器中铜体损失、线圈铜损和输电线路和配电线路的破损。

线路电压损失计算

三相平衡负荷线路电压损失计算书一、终端用电设备处电压损失计算条件：每相三根240架空绝缘导线，终端负荷110kW ，距离为800米1、【输入参数】：标称线电压n U = 380 (V)三相线路单位长度的电阻o R ' = 0.00264 Ω/km (三拼后的值)三相线路单位长度的感抗o X ' = 0.0284 Ω/km (三拼后的值)2、【计算过程】：∑+=∆]*)*''[(101%2i i o o n l P tg X R U u ϕ= 1/(10 * 0.38 * 0.38)∑[(0.003 + 0.028 * tgФ) * 110 * 0.8 = 1.4603、【输出参数】：线路电压损失Δu% = 1.460＜4，符合低压配电设计规范要求二、第二用电设备处电压损失计算条件：每相三根240架空绝缘导线，终端负荷220kW ，距离为600米1、【输入参数】：标称线电压n U = 380 (V)三相线路单位长度的电阻o R ' = 0.00264 Ω/km (三拼后的值)三相线路单位长度的感抗o X ' = 0.0284 Ω/km (三拼后的值)2、【计算过程】：∑+=∆]*)*''[(101%2i i o o n l P tg X R U u ϕ= 1/(10 * 0.38 * 0.38)∑[(0.003 + 0.028 * tgФ) * 330 * 0.6 = 2.1903、【输出参数】：线路电压损失Δu% = 2.19＜4，符合低压配电设计规范要求三、第三用电设备处电压损失计算条件：每相三根240架空绝缘导线，终端负荷330kW ，距离为400米1、【输入参数】：标称线电压n U = 380 (V)三相线路单位长度的电阻o R ' = 0.00264 Ω/km (三拼后的值)三相线路单位长度的感抗o X ' = 0.0284 Ω/km (三拼后的值)2、【计算过程】：∑+=∆]*)*''[(101%2i i o o n l P tg X R U u ϕ= 1/(10 * 0.38 * 0.38)∑[(0.003 + 0.028 * tgФ) * 330 * 0.4 = 2.1903、【输出参数】：线路电压损失Δu% = 2.19＜4，符合低压配电设计规范要求。

线路-三种损失计算

三相交流输电线路功率损失、电能损失、电压损失计算李叔昆编2013年1月15日目录1.功率损失计算2.电能损失计算3.电压损失计算三相输电线路的功率关系视在功率S＝√3·UI有功功率P＝√3·UICOSФ无功功率Q＝√3·UIsinФ1.功率损失计算输电线路的等值电路P1-jQ1 P′-jQ′P-jQ P2-jQ2R+jX式中ΔP－有功功率损失，Kw;ΔQ－无功功率损失，kvar;P－输送的有功功率，MW;Q－输送的无功功率，Mvar;R－线路电阻，Ω；X－线路电抗，Ω；U－线路额定电压，Kv；B－线路电纳，莫；I－线电流，A;COSФ-线路功率因数。

一般35kV及以上线路为0.90～0.95 2.电能损失计算式中ΔA－电能损失，Kw·h/年;ΔP－有功功率损失，kW;τ－损耗小时数/年，h。

根据最大负荷利用小时数和线路功率因数查下表。

电价一般按0.30元计最大负荷利用小时数Tmax与损耗小时数的关系表3.电压损失计算一、计算电压降的公式《10kV及以下架空配电线路设计技术规程》规定：10kV线路末端的允许电压降为5％。

1kV以下线路末端的允许电压降为4％。

发电厂和变电所110~35kV母线，正常运行时为系统额定电压的-3%~+7%，事故时为±10%。

发电厂和变电所220kV母线，正常运行时为系统额定电压的0~+10%，事故时为-5%~ +10%。

式中△U－电压降(kV)；r0－导线交流电阻（欧/km）；x0－导线电抗（欧/km）；ф－功率因数角（度）；P－线路输送功率（MW）；L－线路长度（km）;U－线路标称电压(kV)。

二、导线的电阻和电抗线路的电阻为交流电阻，一般为直流电阻的1.2～1.3倍。

表中感抗，根据线路导线排列的几何均距D查得。

几何间距按下式计算： B○D＝3√AB×BC×CA○ CA ○三、10kV线路电压降计算举例已知：1. O-A-B-C段导线为 LGJ-150/20 查表：几何间距1.5mr0=0.21欧/km）； x0=0.34（欧/km）；2. C-D-E段导线为 LGJ-120/20 查表：几何间距1.5mr0=0.27欧/km）； x0=0.347（欧/km）；3. 分支线 A-A1 A-A2 C-C1 C-C2 导线为LGJ-70查表：几何间距1.5m r0=0.46(欧/km)； x0=0.365（欧/km）；4．cosф=0.85 tgф=0.62计算步骤举例：变电所1. 求A 点电压A 点总负荷 1400 kW OA 段线路长2 kmOA 段线路电压降：ΔU OA=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×1.4×2/10=0.118 kVU A=U-ΔU OA＝10-0.118＝9.882 kV2. 求B 点电压B 点总负荷 900 kW AB 段线路长3 kmAB 段线路电压降：ΔU AB=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×3×0.9/9.882=0.115 kVU B=U A-ΔU AB＝9.882-0.115＝9.767 kV3. 求C 点电压C 点总负荷 650 kW BC 段线路长4 kmBC 段线路电压降：ΔU BC=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.65/9.767 =0.112 kVU C=U B-ΔU BC＝9.767-0.112＝9.655 kV4. 求D 点电压D 点总负荷 500 kW CD 段线路长2 kmCD 段线路电压降：ΔU CD=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×2×0.50/9.655 =0.05 kVU D＝U C-ΔU CD=9.655-0.05＝9.605 Kv5. 求（E 点）干线末端电压E 点总负荷 350 kW CD 段线路长4 kmDE 段线路电压降：ΔU DE=（r0+x0tgф）×L×P/U=（0.21+0.34×0.62）×4×0.350/9.605 =0.071 kVU E=U D-ΔU DE＝9.605-0.071＝9.534 kVΔU0E=（U-U E）/U×100%＝(10-9.534/10) ×100%= 4.66% < <5%> 合格。

线路电压损失的计算_范文模板及概述说明

线路电压损失的计算范文模板及概述说明1. 引言1.1 概述本文旨在探讨线路电压损失的计算方法及其影响因素。

随着电力供应网络的不断发展和扩张，线路上会出现电能损耗现象，这种损耗会导致电压下降，从而影响供电质量和系统稳定性。

因此，深入研究电压损失的计算及其相关因素对于确保供电可靠性和经济效益至关重要。

1.2 文章结构本文将围绕以下几个方面展开论述：首先介绍线路电压损失计算方法，包括相关概念和计算公式；接着探讨影响线路电压损失的因素，如线路电阻、导体面积以及温度等；然后分析线路载流量对电压损失的影响，包括负载特性、负载变化以及过载情况；最后给出总结并展望未来研究方向。

1.3 目的本文的目标是提供一个全面而详尽的线路电压损失计算方法及其影响因素的描述。

通过深入了解这些内容，读者可以更好地理解线路电压损失的机制，并在实际应用中运用这些理论知识进行电网规划、设计和运营管理，以提高电力系统的效率和可靠性。

2. 线路电压损失计算方法：2.1 电压损失概念：线路电压损失是指在输送电能的过程中，由于线路本身的阻抗、负载特性以及其他因素的影响，导致电流通过线路时会产生一定的电压降落。

这种电压降落被称为电压损失。

2.2 电压损失计算公式：根据欧姆定律和功率计算公式，可以得到线路上的电流和功率之间的关系：P = I^2 * R其中，P表示功率，I表示电流，R表示线路阻抗。

而根据基尔霍夫定律，在一个闭合回路中，节点所受到的总电压等于各个元件所产生的电压之和。

因此，可以得到以下计算总电压与各部分电压之间关系的公式：V = V0 - I * Z其中，V表示总电压，V0表示起始点处的电压，I表示通过线路的电流，Z表示线路阻抗。

综合以上两个公式可以得到计算线路上的电压损失的公式：V_loss = V0 - V其中，V_loss表示线路上的电压损失。

2.3 影响电压损失的因素：（1）线路长度：较长的线路会有更大的电阻和电导，从而导致更大的电压损失。

浅析供电线路中的电压损失

２产生电压损失的原因及电压调整措施
在线路上产生电压损失的直接原因是存在导线阻抗，而引起电压损失较大的主要原因有：１供电线路太长，出合理的供电（）超
半径（）电的功率因数低。（）路导线截面太小。（）２用３线４冲击性负荷、三相不平衡负荷的影响。供电系统采取的电压调整措施包括：１（）合理减少系统的阻
功率（ｖｒ，为线路的额定电压（ｖ，为线路上的电阻，为５灯泡寿命将减半）ｋａ）ｋ）Ｒ％，。所以要保证电气设备的正常运行，须根必
线路的电抗。用此式时，Ｑ、必须采用同一端的有功功率、应Ｐ、无据线路的允许电压损失选择导线和电缆的截面，或根据已知的截
关键词：电压损失；有功功率；无功功率；额定电压
１电压损失的定义及基本计算公式
电流通过导线（括电缆、线），包母时除产生电能损耗外，由于
电路上有电阻和电抗，还产生电压损失。电压损失是指线路两端电
△ （＋）艘／（）３
泡寿命减少ｌ％）反之，８。如果电压过高，引起电动机的启动电流则
式中，Ｐ为线路所输送的有功功率（ｗ）Ｑ为线路所输送的无功增加，功率因数降低；白炽灯寿命大为降低（果电压长期升高ｋ，如

线路电压损失百分数

线路电压损失百分数
线路电压损失百分数，是指电力输送线路在电流通过时由于线路
电阻和电感等因素所引起的电压降低的程度，它通常以百分数的形式
表示。

关于电力线路电压损失百分数的计算，可以采用如下公式：线路电压损失百分数 = （线路电压 - 末端电压）/ 线路电压
× 100%
其中，线路电压指的是电力线路的起始电压，末端电压是指电流
通过线路后的电压。

在实际电力输送中，线路电压损失百分数的大小与线路长度、线
路材料、电流大小等因素相关。

为了减小线路电压损失百分数，提高
电力输送的效率，可以采取措施如减小线路长度、增加线路横截面积、优化线路材料的选择等。

线路电压损失表

1KV 交联聚乙烯绝缘（YJ）电缆的电压损失
1KV 交联聚乙烯绝缘（YJ）电缆的电压损失
1KV 聚氯乙烯绝缘聚氯乙烯护套（KVV）单芯电缆或分支电缆用于380V系统的电压损失
1KV 聚氯乙烯绝缘电力电缆用于380V系统的电压损失
矿物绝缘电缆的电压损失
线路中电压损失表
35KV 三相平衡负载架空线路的电压损失
10KV 三相平衡负载架空线路的电压损失
6Kห้องสมุดไป่ตู้ 三相平衡负载架空线路的电压损失
380V 三相平衡负载架空线路的电压损失
35KV 交联聚乙烯绝缘（YJ）电缆的电压损失
10KV 交联聚乙烯绝缘（YJ）电缆的电压损失
6KV 交联聚乙烯绝缘（YJ）电缆的电压损失

电压损失系数

U损耗=丨U1丨-丨U2丨。

所谓“电压损耗”，就是指输电线路首端电压的模和末端电压的模之差。

例如，当首端电压为115kV，末端电压为110kV时，电压损耗为5kV。

电力网中，任意两点电压之间的代数差称为电压损耗。

用△U表示，电压损耗是AD线段的长度，但是当δ较小时，AC≈AD，所以可以近似认为电压损耗AD等于电压降落的纵分量AC。

扩展资料
简单线路的损失计算：
1．单相供电线路
（1）一个负荷在线路末端时：
（2）多个负荷时，并假设均匀分布：
2．3×3供电线路
（1）一个负荷点在线路末端
（2）多个负荷点，假设均匀分布且无大分支线
3．3×4相供电线路
（1）A、B、C三相负载平衡时，零线电流IO=0，计算方法同3×3相线路。

由表6-2可见，当负载不平衡度较小时，a值接近1，电能损失与平衡线路接近，可用平衡
线路的计算方法计算。

4．各参数取值说明
（1）电阻R为线路总长电阻值。

（2）电流为线路首端总电流。

可取平均电流和均方根电流。

取平均电流时，需要用修正系数K进行修正。

平均电流可实测或用电能表所
计电量求得。

（3）在电网规划时，平均电流用配电变压器二次侧额定值，计算最大损耗值，这时K=1。

（4）修正系数K随电流变化而变化，变化越大，K越大；反之就小。

它与负载的性质有关。

电压降落及电压损失的定义

电压降落及电压损失的定义1.引言1.1 概述概述在电力系统中，电压降落和电压损失是两个重要的电学概念。

电压降落是指电流通过导线或电路元件时，电压在导线中的逐渐减小的情况。

而电压损失则是指在电力传输过程中，由于电流通过电线产生的电阻导致的电能损失。

电压降落和电压损失是不可避免的，它们会对电力系统的运行和设备的性能产生影响。

当电流通过导线时，导线的电阻会导致电压的降低，因此电压在电力系统中传输的距离越远，电压降落也会越大。

而电压损失则是由于电流通过电阻产生的热量，导致电能的损失。

电能的损失不仅会浪费能源，还会导致线路的损坏和设备的性能下降。

了解电压降落和电压损失的定义对于电力系统的设计和运行非常重要。

在电力系统的设计过程中，需要通过合理的线路规划和优化来减少电压降落和电压损失。

同时，及时检测和修复线路中存在的问题，也是减少电压损失的有效方法之一。

本文将从电压降落和电压损失的定义出发，探讨它们对电力系统的影响，并提出减少电压损失的方法。

通过深入理解电压降落和电压损失，电力系统的设计和运行将更加高效和可靠。

1.2文章结构1.2 文章结构本文将首先进行引言，概述电压降落及电压损失的重要性和影响。

接着，正文部分将分为两个小节，分别定义电压降落和电压损失。

在定义的基础上，我们将详细讨论电压降落和电压损失对电力系统的影响和重要性。

结论部分将总结电压降落的影响，并探讨一些减少电压损失的方法。

通过本文的阐述，读者将对电压降落及电压损失有更深入的理解，并能够应用相关的措施来解决电力系统中的问题。

1.3 目的本文旨在探讨和解释电压降落及电压损失的定义。

电压降落是指在电流通过导线、电缆或其他电气系统的过程中，电压从输入端到输出端的降低程度。

而电压损失则是指在电气系统中由于电阻、电感、电容等元件的存在，导致电压在传输过程中被消耗或耗散的情况。

理解和定义电压降落及电压损失对于电气工程师、电路设计师和相关领域的专业人士来说至关重要。

低压线路电压损失计算

低压线路电压损失计算
低压线路电压损失计算
铝线压损有多少？五个数值准备好。

线路长度、截面积，电流、电压、功因角。

电阻负载为基值，感性负载再提高。

线长乘流除截面，单位米、安、平方毫。

所得结果乘系数，要分电压和相数。

三百八三相为十二，二百二单相二十六。

功率因数零点八，根据截面把数加。

十方以下可忽略，以上依次再增加。

两种规格为一组，每组点二依次加。

以上算法为铝线，铜线数值好计算。

铝线数值打六折，两种导线同粗细。

对于三相四线制的低压380/220V供电线路：U％=12IL/S 对于单相的低压220V供电线路：U％=26IL/S
铜的电阻率近似为铝的60％。

电缆线路电压损失的简便计算

电缆线路电压损失的简便计算第十三讲电缆导线截面的计算（第七章第四节）电缆导线截面的选择是井下供电设计计算的关键内容。

选择合适的电缆导线截面，可以使设备电压正常、高效运行，过流保护动作灵敏度校验容易满足要求。

通常井下电缆线路的截面计算的步骤如下：（1）按长时允许电流初选导线截面；（2）给生产机械供电的支线电缆要校验机械强度允许最小截面；长电缆要校验允许电压损失。

1．按长时允许电流选择导线截面为了使导线在正常运行时不超过其长时允许温度，导线的长时允许电流应不小于流过导线的最大长时工作电流。

即cap I I （7-1）式中pI ——标准环境温度（一般为25℃）时，导线的长时允许电流（见表7-12）；caI ——导线的最大长时工作电流；表7-12电线及电缆在空气中敷设时的载流量 A导线截面mm 2聚氯乙烯绝缘铠装电缆交联聚乙烯绝缘细钢丝铠装电缆矿用橡套电缆 1kV 四芯 6kV 三芯6kV10kV1kV 6kV 铜芯铝芯铜芯铝芯铜芯铝芯铜芯铝芯铜芯铜芯4 6 10 16 25 35 50 70 95 12030 39 52 70 94 119 149 184 226 26023 30 40 54 73 92 115 141 174 20156 73 95 118 148 181 218 25143 56 73 90 114 143 168 194211 260 318 367163 203 246 285148 180 214 267 324 372115 140 166 207 251 28836 46 64 85 113 138 173 215 260 32053 72 94 121 148 170 205 250例7-1试为例2-2的采煤工作面选择电缆线路截面。

解：在例2-2中，计算出工作面负荷的长时最大电流Ica 为205A，查表7-12，选取70mm2矿用橡套电缆，其长时允许电流Ip 为215A。
