实验一熟悉UML开发工具Microsoft Visio 2003 日期: 9月16日1.实验目的与要求:2.熟悉UML开发工具Microsoft Visio 2003。
3.实验内容:4.熟悉Visio的UML建模绘图界面。
二、2..通过绘制对象图学习Visio的使用方法。

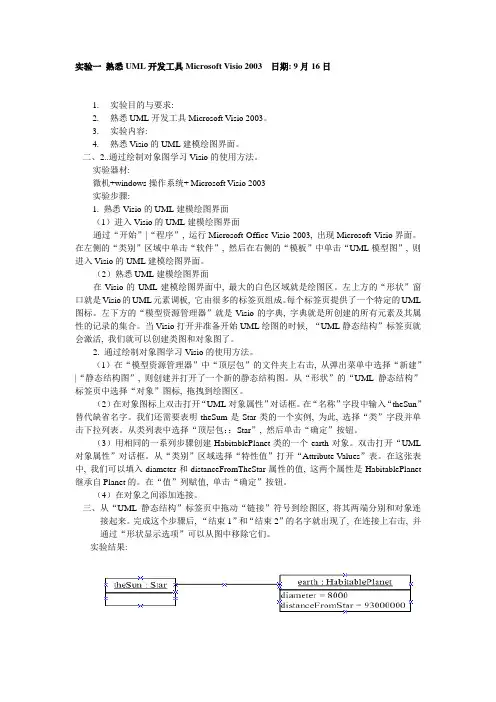

实验器材:微机+windows操作系统+ Microsoft Visio 2003实验步骤:1. 熟悉Visio的UML建模绘图界面（1）进入Visio的UML建模绘图界面通过“开始”|“程序”, 运行Microsoft Office Visio 2003, 出现Microsoft Visio界面。
在左侧的“类别”区域中单击“软件”, 然后在右侧的“模板”中单击“UML模型图”, 则进入Visio的UML建模绘图界面。
（2）熟悉UML建模绘图界面在Visio的UML建模绘图界面中, 最大的白色区域就是绘图区。
左上方的“形状”窗口就是Visio的UML元素调板, 它由很多的标签页组成。
每个标签页提供了一个特定的UML 图标。
左下方的“模型资源管理器”就是Visio的字典, 字典就是所创建的所有元素及其属性的记录的集合。
当Visio打开并准备开始UML绘图的时候, “UML静态结构”标签页就会激活, 我们就可以创建类图和对象图了。
2. 通过绘制对象图学习Visio的使用方法。
（1）在“模型资源管理器”中“顶层包”的文件夹上右击, 从弹出菜单中选择“新建”|“静态结构图”, 则创建并打开了一个新的静态结构图。
从“形状”的“UML 静态结构”标签页中选择“对象”图标, 拖拽到绘图区。
（2）在对象图标上双击打开“UML对象属性”对话框。
在“名称”字段中输入“theSun”替代缺省名字。
我们还需要表明theSum是Star类的一个实例, 为此, 选择“类”字段并单击下拉列表。
从类列表中选择“顶层包：：Star”, 然后单击“确定”按钮。
（3）用相同的一系列步骤创建HabitablePlanet类的一个earth对象。
UML系统分析实验报告
本科实验报告课程名称：系统分析与设计实验项目：《网上书店系统》实验实验地点：逸夫楼专业班级：学号：学生姓名：指导教师：2012年11月22日实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。
二、实验要求1．结合工具StartUML，熟悉UML用例图的模型元素。
2．使用StartUML工具建模网上书店系统的用例图。
三、实验主要设备：台式或笔记本计算机四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。
网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。
面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。
其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。
有的甚至会在这呆上很长的时间直到把书免费看完。
这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。
而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。
这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。
系统分析员：能谈谈您对网上书店的要求吗?书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。
对内，书店工作人员能够通过网上书店及时的看到这些订单，并进行处理。
为了把书送到顾客手里，我们已经联系了快递公司，初步达成协议，由他们往返场客和书店之间把图书送到顾客手里。
书店管理员受理订单后，就会通知快递公司送货。
当然，书店的图书上架和下架也应该由网上书店完成了。
工作人员甲：实体店中，图书是按照不同种类放置的，方便顾客挑选。
网上书店的图书也应该能够按照这种模式分类显示。
UML统一建模语言实验报告 2范文
目录实验一 UML建模基础及用例图实验二类图与对象图实验三序列图与协作图实验四状态图实验五活动图实验（一）UML建模基础及用例图实验目的1、熟悉UML建模工具Rational Rose的基本菜单及操作。
2、掌握UML的可见性规则和构造型的作用。
3、掌握用例的概念；掌握UML用例图的组成及作用。
4、掌握用例与用例之间的各种关系。
实验内容1、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。
2、认识各种UML关系，并用工具表示出来。
中南民族大学管理学院学生实验报告3、什么是用例？用例图中有哪些组成元素？在UML中是如何表示的？答：用例是对系统功能的描述，是向参与者提供重要价值的操作序列。
用例图有：用例、参与者、关联（系统边界）等元素。
用来显示在系统或其他实体内的用例与系统参与者之间的关系。
主要使用场合：需求获取、定义、分析4、用例与用例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举一例，画出用例图，并进行说明。
(1)包含关系：基本用例的行为包含另一用例的行为。
基本用例描述在多个用例中都有的公共行为。
包含关系是本质上比较特殊的依赖关系，它比一般的依赖关系多了一些语义。
在包含关系中箭头的放向是从基本用例到包含用例的。
（2）扩展关系：扩展关系的基本含义和泛化关系相似，但在扩展关系中，对于扩展用例有更多的规则限制。
基本用例必须声明扩展点，而扩展用例只能在扩展点上增加新的行为和含义。
（3）泛化关系：代表一般与特殊的关系。
UML用例图中泛化关系的意思和面向对象程序设计中的继承的概念是类似的。
不同的是继承使用在实施阶段，泛化使用在分析、设计阶段。
在泛化关系中子用例继承了父用例的行为和含义，子用例也可以增加新的行为和含义或者覆盖父用例中的行为和含义。
5、完成书中94页例子，体会用例图建模的分析过程并模仿来画出该学生信息管理系统的用例图。
画出课后习题101页第4题。
UML实验报告
UML系统分析与设计实验报告实验一图书馆系统——借书一．实验目的：学会使用UML来构建软件的面向对象的软件工程，对系统进行不断精化的建模。
这些模型包括用例模型、分析模型、设计模型，然后，我们需要使用具体的计算机语言来建立系统的实现模型。
当然，在整个软件工程中，我们还需要建立系统的测试模型，以保证软件产品的质量。
在具体的实验中更加准确的了解UML的操作平台。
二．实验内容：利用UML做一个图书馆借书系统的建模。
三．实验步骤：名称：借书”。
说明：学生在图书馆挑选好需要的图书后，通过图书管理员把书借回去。
参与者：学生，图书管理员频率：每天可能会有很多次。
最繁忙的情况是，借书的人非常多，按照现在的速度，大约每分钟完成一个人的结束工作。
前置条件：无后置条件：修改所借出的图书的剩余数量。
假设：借书者总是从图书馆找到书，然后才能拿书办理借书手续，因此，总是有足够的书可以出借。
基本操作流程：借书成功。
1）学生将所借图书和借书证交给图书管理员2）图书管理员将学生借书证号码和所借图书输入系统3）系统校对借书信息，比对该学生以往借书情况和当前借书情况，如果不存在不允许借书的情况，则记录借书交易的信息，并且修改相应的馆藏图书的数量信息。
4）如果该学生已经预订了这本图书，则撤销该预定。
5）报告交易成功。
可选操作流程：所借图书超出最大借书数量。
1）学生将所借图书和借书证交给图书管理员2）图书管理员将学生借书证号码和所借图书输入系统3）系统校对借书信息，比对该学生以往借书情况和当前借书情况，发现已超出最大借书数量，则停止当前交易，并且提示用户错误原因。
4）图书管理员可以应学生的意见，减少借书数量，并重新提交系统。
流程活动图：见图一。
借书活动图分析模型分析模型是从开发者的角度来描述问题。
用例模型的主要工作是描述现实世界的业务流程，而很少会涉及系统的概念。
分析，则是从系统的角度来来看待软件应该为用户提供的服务。
同样，同设计不同的是，分析仍然停留在“做什么”的层次，。
uml建模实验报告
uml建模实验报告《UML建模实验报告》摘要：本实验报告旨在通过UML建模的实验，探讨软件系统的分析、设计和实现过程。
通过对UML建模工具的使用，我们将深入了解软件系统的结构和行为，为软件开发过程提供有效的工具和方法。
引言：UML（统一建模语言）是一种用于软件系统分析、设计和实现的标准化建模语言。
它提供了一种统一的、标准的方法来描述软件系统的结构和行为，为软件开发过程提供了强大的支持。
本实验旨在通过UML建模工具的使用，深入了解软件系统的建模过程，为软件开发提供有效的方法和工具。
实验目的：1. 了解UML建模语言的基本概念和原理；2. 掌握UML建模工具的使用方法；3. 进行实际的软件系统建模实验，探讨软件系统的结构和行为。
实验内容：1. 学习UML建模语言的基本概念和原理；2. 掌握UML建模工具的使用方法；3. 进行实际的软件系统建模实验，包括需求分析、系统设计和实现过程。
实验步骤：1. 学习UML建模语言的基本概念和原理；2. 掌握UML建模工具的使用方法；3. 进行实际的软件系统建模实验，包括需求分析、系统设计和实现过程。
实验结果：通过本次实验，我们深入了解了UML建模语言的基本概念和原理，掌握了UML建模工具的使用方法，并进行了实际的软件系统建模实验。
我们成功地完成了软件系统的需求分析、系统设计和实现过程，为软件开发提供了有效的方法和工具。
结论：UML建模实验为我们提供了深入了解软件系统的结构和行为的机会，为软件开发提供了有效的方法和工具。
通过UML建模，我们能够更好地理解软件系统的需求、设计和实现过程，为软件开发提供了有力的支持。
希望通过本次实验，能够加深对UML建模语言的理解，为今后的软件开发工作提供更好的支持和帮助。
UML实验报告_9
2013 年9月24 日实验项目：用况图实验目的：掌握在UML建模工具JBOO4.0（支持UML2.0）下画用况图的方法。

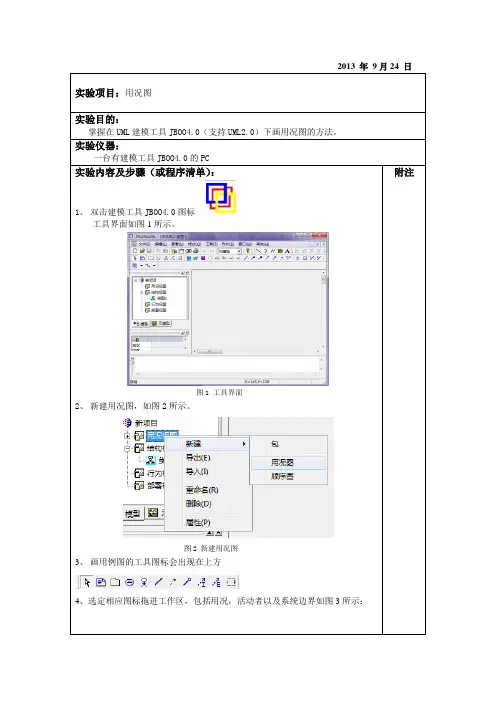

实验仪器：一台有建模工具JBOO4.0的PC附注实验内容及步骤（或程序清单）：1、双击建模工具JBOO4.0图标工具界面如图1所示。
