计算机组装显卡的组成结构

合集下载

计算机组装与维护毕业论文

计算机组装与维护摘要随着计算机技术的不断发展和普及，计算机不再只是一个办公工具，它已经进入普通的家庭用户，尤其是多媒体计算机的出现，促使计算机成为家庭学习，生活，娱乐的重要组成部分。

因此，对计算机基础知识的了解掌握，是非常重要的。

计算机组装与维护是计算机专业实践性较强的一门课程。

在计算机日益普及的今天，作为计算机专业的学生不但应熟悉计算机系统基本部件的性能，掌握其使用方法及常见故障的维护和维修，而且要有过硬的组装计算机的能力，以及系统设置，测试，维护，维修及优化的能力。

关键字：Windows XP；组装；BIOS；注册表；目录摘要 (1)1 计算机的主要组成部件 (3)1.1 计算机分类和计算机硬件技术发展状况 (3)1.2 微型计算机CPU (6)1.3 计算机主板 (8)1.4 计算机内存 (10)1.5 计算机硬盘 (12)1.6 计算机显卡 (15)1.7 计算机显示器 (16)1.8 计算机硬件配置举例 (18)2 计算机的硬件组装 (21)2.1 计算机硬件拆分步骤 (21)2.2 计算机硬件组装步骤 (21)2.3 计算机硬件测试 (22)3 计算机操作系统安装和配置 (30)4.1硬盘分区与格式化 (35)4.2Windows XP (或其他Windows版本)的安装 (36)4.3使用Ghost软件工具备份和恢复操作系统分区 (39)4.4计算机操作系统配置优化 (43)4.5病毒查杀软件的安装和升级 (44)4.6其他软件工具 (45)4计算机硬件系统故障检查和维护 (45)5.1计算机常见硬件故障 (335)5.2 计算机硬件故障检查方法和步骤 (336)5.3计算机硬件维护................................................................................................................................................................................................................................. 错误！未定义书签。

《计算机组装与维护》模块1 计算机硬件的选择

主板选择技巧
STEP 2
选择优质品牌生产主板的三大厂商有华硕、微星、技嘉。
（1）华硕主板性能、质量较好、稳定性强，高端主板的性价比高，散热能力一流，不过华硕的中端主板就不如微星和技嘉了，因为华硕主要发展高端主板。
（2）微星是专门生产Intel平台的主板，也就是用Intel CPU的主板，微星的中端和高端主板性能都很一流，特别是主板的散热能力较强，而且质量也和华硕主板相当。
STEP 1
不同型号的机箱见图1所示。
图1 常见机箱
机箱
STEP 2
机箱的作用
机箱作为计算机配件中的一部分，用于放置和固定计算机的各种配件，起到承托和保护作用。此外，计算机机箱还具有屏蔽电磁辐射的重要作用。虽然机箱不像CPU、显卡、主板等配件那样对整机性能影响较大，但也不能忽视。一些用户在购买了劣质机箱后，因为主板和机箱金属表面接触形成回路，而导致短路，使系统变得非常不稳定，甚至烧坏元件。
小张在配置计算机时，不知如何选择内存。通过王师傅的介绍，小张知道了为什么要安装内存，以及内存的型号、生产厂家和选购的方法。
任务目标
1
2
了解内存的作用、类型和性能指标
主流的内存产品及选购常识
任务四内存的选择
任务分析
要正确地配置计算机内存，充分发挥内存的作用，就必须了解内存的类型、掌握内存的识别方法，以及内存选购的注意事项。
STEP 2
电源功率电源功率分为额定功率、最大输出功率和峰值功率。只有额定功率和最大功率才具有实际参考价值，通常生产厂家均会注明最大功率，但也有厂家标注的是峰值功率。
STEP 3
噪音一般质量较好的电源在工作时噪音都比较小。
STEP 4

计算机硬件组成

计算机硬件组成计算机硬件组成包括中央处理器、内存储器、外存储器、输入设备和输出设备等。

一、中央处理器中央处理器是计算机的核心部件，负责执行程序中的指令，处理数据和执行计算。

它由运算器、控制器、寄存器等组成。

二、内存储器内存储器是计算机的内部存储器，用于存储程序和数据。

它分为随机存取存储器（RAM）和只读存储器（ROM）两种。

三、外存储器外存储器是计算机的外部存储器，用于存储大量的数据和程序。

它包括硬盘、软盘、光盘、U盘等。

四、输入设备输入设备是计算机的输入装置，用于将用户输入的数据转换成计算机可以识别的二进制代码。

它包括键盘、鼠标、扫描仪等。

五、输出设备输出设备是计算机的输出装置，用于将计算机处理的结果转换成用户可以识别的形式。

它包括显示器、打印机、音响等。

计算机硬件组成包括中央处理器、内存储器、外存储器、输入设备和输出设备等，这些部件协同工作，使得计算机能够实现各种复杂的功能和应用。

计算机硬件的组成计算机硬件系统由输入设备、输出设备、中央处理器、内存、硬盘和芯片组等部分组成。

1、输入设备：输入设备是用来输入数据和命令到计算机中的设备，例如键盘、鼠标、触摸屏、扫描仪等。

2、输出设备：输出设备是用来显示或输出数据到计算机外部设备的设备，例如显示器、打印机、音响等。

3、中央处理器：中央处理器是计算机的核心部件，它负责执行程序中的指令，处理数据和执行计算。

4、内存：内存是计算机的临时存储器，它用于存储当前正在处理的数据和程序。

5、硬盘：硬盘是计算机的主要存储设备，它用于存储计算机系统和数据。

6、芯片组：芯片组是计算机的核心芯片，它由处理器、内存控制器和其他设备控制器组成，负责协调各个部件之间的通信。

计算机硬件系统的组成决定了计算机的性能和功能。

不同类型的计算机有不同的硬件组成，但它们的基本原理是相同的。

了解计算机硬件的组成有助于更好地使用和维护计算机。

计算机硬件组成教案教学目标：1、让学生了解计算机的基本硬件组成。

计算机组装主板结构与组成

计算机组装主板结构与组成从外观上来看，主板是计算机内最大的一块印刷电路板，表面分布着BIOS 芯片、I/O 控制芯片、键盘鼠标接口、各种扩充插槽、电源供电插座以及CPU 插座等多种元器件，如图2-9所示。

图2-9 主板的组成结构 1．CPU 插座（插槽）根据封装工艺的不同，CPU 所用的接口也有所差别，目前主板为CPU 所提供的接口主要分为两种形式。

LGA 触点式基座这是由Intel 公司所开发的CPU 接口形式，专用于Intel 公司生产的CPU ，特点是基座表面不再是一个个的插孔，而是由金属片组成的弹性触点，如图2-10所示。

CPU 插座内存插槽北桥芯片PCI 插槽南桥芯片IDE 接口SATA 接口CMOS 电池PCI-E 插槽电源接口I/O 接口FDD 接口图2-10 LGA触点式CPU基座提示根据CPU型号的不同，LGA基座上的触点数量也不一样。

例如，与酷睿2 E 7200所对应的是LGA 775基座，而与酷睿i7 965对应的则是LGA 1366基座。

Socket AM2/3针孔式插座Socket AM针孔式插座是目前AMD公司CPU所采用的接口类型，共分为Socket AM2和Socket AM3两个不同的版本，其特征都是表面布满了940个插孔，如图2-11所示。

图2-11 Socket AM2针孔式插座注意不同版本的Socket AM插座虽然拥有相同的针孔数量，但它们所支持的CPU 类型却并不相同，因此在组装计算机时必须注意不同CPU所对应的插座类型。

2．内存插槽内存插槽是内存与主板进行连接的唯一方式，目前常见主板提供的都是2条、4条或6条内存插槽，其数量和类型则决定了主板所支持内存的最大容量与类型，如图2-12所示。

图2-12 主板上的内存插槽 3．北桥芯片北桥芯片（North Bridge ）主要负责CPU 、内存、显卡三者之间的数据交换，在与南桥芯片所组成的芯片组中起主导作用，因此又称主桥（Host Bridge ），如图2-13所示。

显卡的结构和性能指标教学设计

教案1 《显卡的结构和性能指标》教学设计课题名称显卡的结构和性能指标授课年级高一
2.讲授新课●什么是显卡？
显卡也成为显示适配器。

其作用是将CPU送来的影
像数据必须处理成显示器能够识别的格式，再送到显
示器形成影像，是连接显示器和主机的重要部件。

➢显卡的结构
显卡由GPU、显存、显卡BIOS、PCB板等主要部件
组成。

➢显示芯片
图形处理芯片，也就是常说的GPU。

它的主要任
务就是处理系统输入的视频信息，并将其进行构建和
渲染。

品牌：主要由AMD和NVIDIA两家芯片显示厂商。

➢显存
通常用来存储显示芯片所处理的数据信息及材
质信息。

师：结合之前学习的CPU知识，你认为显卡BIOS
它的作用是什么？
生：主要用于存放芯片和驱动程序之间的控制程
序。

生：还存有显卡的型号、规格、生产厂家及出场
时间等信息
➢显卡PCB板
显卡的电路板，把显卡的其他部件联系起来。

师补充：显卡多采用6层和8层PCB。

➢RAMDAC
随机存储器数模转换器，作用是将显存中的数字
信号转换。

RAMDAC的转换速率决定了刷新率的高
低。

通过提问引发学生思
考，发散学生的思维
培养学生小组
合作的能力。

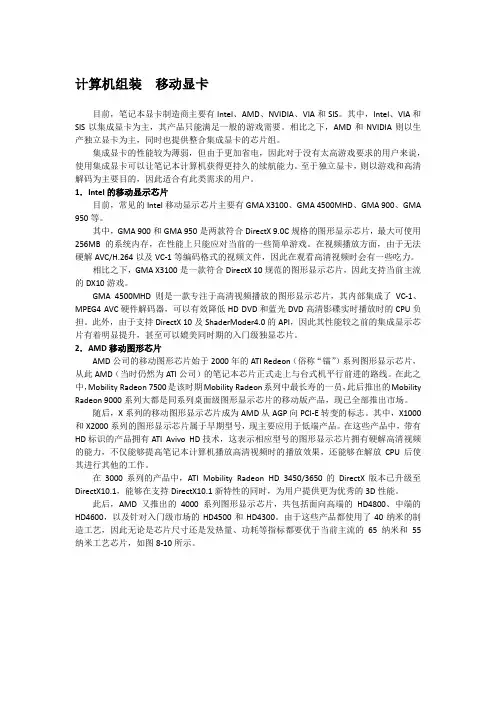

计算机组装移动显卡

计算机组装移动显卡目前，笔记本显卡制造商主要有Intel、AMD、NVIDIA、VIA和SIS。

其中，Intel、VIA和SIS以集成显卡为主，其产品只能满足一般的游戏需要。

相比之下，AMD和NVIDIA则以生产独立显卡为主，同时也提供整合集成显卡的芯片组。

集成显卡的性能较为薄弱，但由于更加省电，因此对于没有太高游戏要求的用户来说，使用集成显卡可以让笔记本计算机获得更持久的续航能力。

至于独立显卡，则以游戏和高清解码为主要目的，因此适合有此类需求的用户。

1．Intel的移动显示芯片目前，常见的Intel移动显示芯片主要有GMA X3100、GMA 4500MHD、GMA 900、GMA 950等。

其中，GMA 900和GMA 950是两款符合DirectX 9.0C规格的图形显示芯片，最大可使用256MB的系统内存，在性能上只能应对当前的一些简单游戏。

在视频播放方面，由于无法硬解AVC/H.264以及VC-1等编码格式的视频文件，因此在观看高清视频时会有一些吃力。

相比之下，GMA X3100是一款符合DirectX 10规范的图形显示芯片，因此支持当前主流的DX10游戏。

GMA 4500MHD则是一款专注于高清视频播放的图形显示芯片，其内部集成了VC-1、MPEG4 AVC硬件解码器，可以有效降低HD DVD和蓝光DVD高清影碟实时播放时的CPU负担。

此外，由于支持DirectX 10及ShaderModer4.0的API，因此其性能较之前的集成显示芯片有着明显提升，甚至可以媲美同时期的入门级独显芯片。

2．AMD移动图形芯片AMD公司的移动图形芯片始于2000年的ATI Redeon（俗称“镭”）系列图形显示芯片，从此AMD（当时仍然为ATI公司）的笔记本芯片正式走上与台式机平行前进的路线。

在此之中，Mobility Radeon 7500是该时期Mobility Radeon系列中最长寿的一员，此后推出的Mobility Radeon 9000系列大都是同系列桌面级图形显示芯片的移动版产品，现已全部推出市场。

计算机组装安装显卡

计算机组装安装显卡
目前的主流显卡已全部采用了PCI-E 16X总线接口，其高效的数据传输能力暂时缓解了图形数据的传输瓶颈。

与之相对应的是，主板上的显卡插槽也已经全部采用了PCI-E 16X插槽。

该插槽大致位于主板中央，较其它插槽要长一些，如图9-34所示。

PCI-E 16X
显卡插槽
图9-34 显卡插槽
可以看到，PCI-E 16X插槽被一个凸起隔断分为长短不一的两段，而PCI-E 16X显卡中间也有一个与之相对应的凹槽，如图9-35所示。

图9-35 PCI-E 16X显卡
安装显卡时，需要首先将机箱背面显卡位置处的挡板卸下。

此时应尽量使用螺丝刀或尖嘴钳进行拆卸，避免挡板划伤皮肤。

接下来，将显卡金手指处的凹槽对准显卡插槽处的凸起隔断，并向下轻压显卡，使显卡金手指全部插入显卡插槽内，如图9-36所示。

图9-36 安装显卡图9-37 固定显卡
将显卡插入插槽内后，轻轻晃动显卡，查看是否安装到位。

然后，将显卡挡板上的定位孔对准机箱上的螺丝孔，并使用长型细牙螺丝钉固定显卡，如图9-37所示。

拧紧螺丝钉后，便可完成显卡的安装。

接下来，使用相同方法安装声卡、网卡等设备。

提示
目前市场上的常见主板大都集成了声卡、网卡等设备，因此很多时候用户无须再为计算机安装独立的声卡或网卡了。

对齐缺口
固定显卡。

2.5 认识显卡教案《计算机组装与维修实训》同步教学(电子工业版)

简短介绍显卡的基本概念和作用，为接下来的学习打下基础。
2.显卡基础知识讲解（10分钟）
目标：让学生了解显卡的基本概念、组成部分和原理。
过程：
讲解显卡的定义，包括其主要组成元素或结构。
详细介绍显卡的组成部分或功能，使用图表或示意图帮助学生理解。
3.显卡案例分析（20分钟）
目标：通过具体案例，让学生深入了解显卡的特性和重要性。
最后，我注意到学生在进行课堂展示时，有时候表达能力不足，导致其他学生难以理解他们的观点。为了提高学生的表达能力，我计划在未来的教学中提供更多的表达技巧培训，并鼓励学生在课堂展示中尽可能清晰、简洁地表达自己的观点。
课后作业
1.显卡的分类：请学生列举三种不同类型的显卡，并简要说明它们的区别。
答案：集成显卡、独立显卡、专业显卡。集成显卡是集成在主板上的，独立显卡是独立于主板的，专业显卡是用于专业图形设计的显卡。
-小组合作学习：学生分组讨论显卡选购策略。
-案例分析：分析实际生活中的显卡使用案例。
-互动提问：教师提问，学生回答，加深对显卡知识的理解。
教学过程设计
1.导入新课（5分钟）
目标：引起学生对显卡的认识，激发其探索欲望。
过程：
开场提问：“你们知道显卡是什么吗？它与电脑的运行有什么关系？”
展示一些关于显卡的图片或视频片段，让学生初步感受显卡的重要性。
2.显卡的主要性能指标：请学生列出三种显卡的主要性能指标，并简要说明它们的作用。
答案：显存容量、显存类型、核心频率。显存容量是显卡能存储的数据量，显存类型是显卡使用的内存类型，核心频率是显卡处理数据的速度。
3.显卡的工作原理：请学生简要描述显卡的工作原理。
答案：显卡的工作原理是显卡芯片处理数据，通过显存存储数据，通过输出接口输出数据到显示器上显示。

《计算机组装》课件

《计算机组装》PPT课件
本课程为您介绍计算机组装的基础知识，包括组装准备、工具和常识、组装步骤及注意事项、图文详解组装过程、组装后的电脑初步设置、调试和排除故障，以及常见问题及解决方法。
组装准备
所需工具
扳手、螺丝刀、吸尘工具等
安全注意事项
断电、防静电、工作环境清洁等
常识
了解主板结构、内部连接器、电源要求等

安装主板
将主板放入箱体，用螺丝固定在箱体底部。
连接硬盘
将硬盘插入到硬盘插槽，用螺丝固定。
组装后的电脑初步设置
1 安装操作系统
选择适合的操作系统，并按照提示进行安装。
2 设置BIOS
3 安装驱动程序
检查主板BIOS设置，确保硬件识别正确。
为各个硬件设备安装相应的驱动程序。
调试和排除故障
在初始启动后，检查硬件是否正常工作，处理任何故障和错误。
显示异常
检查显示器连接、显卡连接、显示器电源是否正常。
硬盘无法识别
检查硬盘连接是否松动或错误。重新连接或更换数据线。
无法启动无显示异常声音或错误信息
检查电源连接、电源开关和电源线是否正常。检查显示连接、显卡安装和显示器电源。参考硬件设备的说明书，查找解决方法。
常见问题及解决方法
电脑启动时发出蜂鸣声
可能是内存条安装不稳或未插好。重新插拔内存条。
电脑无法开机
检查电源连接是否松动或损坏。更换电源线或电源。
组装步骤
1
安装CPU
谨慎处理CPU，正确插入并固定
安装内存条
2
插入内存条到相应插槽，确认牢固连接
3
安装主板
将主板放入计算机箱内，连接电源和

计算机组装显卡分类

计算机组装显卡分类显卡的发展速度极快，从1981年单色显卡的出现到现在各种图形加速卡的广泛应用，其类别多种多样，所采用的技术也各不相同。

1．按照显卡的构成形式划分按照显卡构成形式的不同，可以将显卡分为独立显卡和集成显卡两种类型。

其中，独立显卡是指那些以独立板卡形式出现在人们面前的显卡，特点是性能强劲，但在安装时需要通过专用接口与主板进行连接，如图5-3所示。

图5-3 独立显卡集成显卡则是指主板在整合显示芯片后，由主板所承载的显卡，因此又称板载显卡。

用户在使用此类主板时，无需额外配备独立显卡即可正常使用计算机，因此能够有效降低计算机的购买成本，如图5-4所示。

视频信号输出接口图5-4 集成显卡功能的主板2．按照显卡的接口类型划分根据目前独立显卡所用数据接口的类型来划分，可以将其分为以下两种类型：AGP显卡早期的独立显卡通过PCI接口与主板进行数据交换，随后英特尔为解决系统与图形加速卡之间的数据传输瓶颈而开发了名为AGP（Accelerated Graphics Port，加速图形端口）的局部图形总线技术，而采用该接口的显卡便称为AGP显卡，如图5-5所示。

图5-5 AGP显卡相对于32位PCI总线的33MHz总线频率而言，AGP显卡能够使用66MHz的总线频率进行工作，从而极大的提高了数据传输率。

在陆续发展的过程中，AGP技术先后出现了AGP1.0、2.0和3.0三种技术规范，其详细规格如表5-1所示。

表5-1 AGP显卡技术标准提示在AGP显卡的发展过程中，曾出现过一种被称为AGP Pro的增强型AGP显卡。

AGP Pro显卡比AGP显卡略长，电力需求也较大，但其插槽能够完全兼容A GP显卡。

PCI-E显卡随着图像处理技术的发展和用户对3D游戏需求的急速增长，传统的AGP接口已经无法满足大量数据传输的需求。

为了解决这一问题，多家公司共同开发了PCI Express串行技术规范。

PCI Express是在PCI基础上发展而来的一种新型总线技术，其接口分为X1、X2、X4、X8、X12、X16和X32多个不同的数据带宽标准。

计算机硬件系统及组装PPT

ABCD
尺寸
根据个人需要选择合适的机箱尺寸，太小可能无法容纳所有硬件，太大则浪费空间。
散热性能
良好的散热性能可以保证硬件温度不会过高，延长硬件使用寿命。
机箱的安装与更换
准备工具
螺丝刀、螺丝、手套等。
安装新机箱
将主板放入机箱中，并固定好各个部件，连接好线缆。
拆卸旧机箱
先拧下固定螺丝，然后小心地将旧机箱从主板上拔出。
CPU的性能指标
主频
主频越高，CPU处理速度越快。
核心数
核心数越多，CPU多任务处理能力越强。
缓存
缓存容量越大，CPU处理速度越快。
制程工艺
制程工艺越小，CPU功耗和发热量越低。
CPU的安装与更换
安装
在安装CPU时，需要先打开主板上的CPU插槽的盖子，然后将CPU轻轻放入插槽中，确保CPU的金手指与插槽对齐，然后缓缓按下CPU，听到咔哒声后即表示安装完成。
按用途分类
可以分为服务器、工作站、个人计算机等。

计算机硬件发展趋势
更快速度
更小体积
随着技术的进步，计算机硬件系统的处理速度越来越快，例如更快的CPU和GPU。
随着微电子技术的发展，计算机硬件系统的体积越来越小，例如迷你电脑和笔记本电脑。
更高集成度
更智能
随着集成电路技术的发展，越来越多的功能被集成到更小的空间内，例如芯片上的多核处理器。
内存的安装与更换
01
关闭卡扣。
02
更换
关闭计算机，断开电源。
03
内存的安装与更换
1
打开机箱，找到要更换的内存条。
2
拔下与新内存同型号的旧内存。

计算机硬件组成ppt课件

等多种电压输出。
BTX电源
采用平衡式设计，降低噪音和热量，提高计算机的稳定性和可靠性。
模块化电源
可根据需要灵活配置，方便维护和升级，提高计算机的可用性。
机箱类型和特点
ATX机箱
采用标准ATX主板设计，具有较大的内部空间，方便安装各种扩展卡
和设备。
mATX机箱
采用小板型设计，占用空间较小，适合家庭和
长期保存数据固态硬盘（SSD）
读写速度快
外存储器类型及特点
抗震能力强，无噪音价格相对较高 U盘和移动硬盘
外存储器类型及特点
01
体积小，携带方便
02
读写速度较慢于SSD和硬盘
用于临时存储和传输数据
03
存储设备性能指标与选购建议
容量
衡量存储设备可以存储的数据总量，通常以GB或TB为单位。
读写速度
存储设备
03
内存储器类型及特点
RAM（随机存取存储器）读写速度快
断电后时存储和访问数据
数据只能读取，不能写入
ROM（只读存储器）
内存储器类型及特点
断电后数据保留用于存储固定程序或数据
外存储器类型及特点
硬盘容量大，价格相对较低
读写速度较慢
外存储器类型及特点
件系统。
主板、电源和机箱
05
主板结构和功能
主板结构
包括CPU插座、内存插槽、扩展插槽、接口等部分，是计算机各部件的通信中心。
主板功能
提供各部件的连接接口，实现数据传输和控制信号传输，保证计算机的稳定运行。
电源类型和特点
ATX电源
具有高效、节能、稳定的特点，提供+12V、+5V、+3.3V、-12V

计算机组装与维修知识点

计算机组装与维修知识点第一章计算机概论1.计算机的发展史:①电子管计算机;②晶体管计算机;③集成电路计算机；④大规模集成电路计算机；⑤智能计算机；⑥生物计算机2.计算机系统由硬件系统和软件系统组成。

3.硬件系统分为：①运算器；②控制器；③存储器；④输入设备；⑤输出设备4.软件系统分为：①系统软件；②应用软件5.计算机的十大硬件设备有：①CPU（中央处理器）；②主板；③内存；④硬盘；⑤声卡；⑥显卡；⑦网卡；⑧光驱；⑨软驱；⑩电源6.软件是程序、数据和有关文档资料的总称。

7.计算机的工作原理：将编好的程序和原始数据，输入并存储在计算机的内存储器中（即“存储程序”），计算机按照程序琢条取出指令加以分析，并执行指定的操作（即“程序控制”），这一原理称为“存储程序”的原理。

8.主板：是计算机硬件系统的核心，是一块控制和驱动计算机的印刷电路板，起桥梁作用。

9.CPU:由运算器和控制器组成，是计算机的运算中心，主要负责计算机的数据运算和发出计算机的控制指令。

10.内存：是内部主存储器，是计算机运行程序时用于快速存放程序和数据的载体。

11.硬盘：是计算机系统中保存信息资源最重要的外部存储器。

12.显卡：用来控制显示器颜色等信息的设备。

13.声卡：是计算机处理声音的部件。

14.网卡：用于与其它计算机交换数据和资源共享。

15.光驱：全称“光盘驱动器”。

分为“只读光驱”（CD‐ROM）、“可擦写光驱”（CD‐R/W）; “DVD只读光驱”（DVD‐ROM）、“DVD可擦写光驱”（DVD‐R/W）第二章主机1.机箱的结构分为：AT、A TX、NLX、Micro A TX等四种。

2.主板按结构分为：ATX、Micro ATX、Babe‐AT和NLX四种。

按CPU芯片分为：486主板、奔腾主板、奔腾Ⅳ主板等。

3.主板的组成部分有：CPU插槽（插座）；内存插槽；高速缓存局域总线和扩展总线；硬盘、软驱、串口、并口等外设接口；COMS芯片、BIOS控制芯片和其它芯片。

计算机组装与维修课件

硬盘的两种接口
IDE接口 IDE接口
SATA接口 SATA接口
组接口组成，每个接口分别有六个针脚，组接口组成，每个接口分别有六个针脚，支持+5.0V +12V， 5V， 12V电压，支持+5.0V，+12V，-5V，-12V电压，它不 +5.0V，电压支持+3.3V电压。ATX与AT结构电源的最 +3.3V电压支持+3.3V电压。ATX与AT结构电源的最明显区别就是ATX电源在关机后， ATX电源在关机后明显区别就是ATX电源在关机后，主板上的其中一路5V电源是不会断开的， 5V电源是不会断开的的其中一路5V电源是不会断开的，除非拨了电源插头。了电源插头。这样的好处就是方便了远程唤醒之类的远程开机操作，通过软件就可唤醒之类的远程开机操作，以使得整个计算机在电源开机着凉的情况下开启系统，另外还增加3.3V低电压输出。 3.3V低电压输出下开启系统，另外还增加3.3V低电压输出。目前的P4 P4电源还有一个特别之处就是它不目前的P4电源还有一个特别之处就是它不仅是采用ATX电源，而且还提供了一个4 ATX电源仅是采用ATX电源，而且还提供了一个4线 12V电源，参见下图所示： 12V电源，参见下图所示：电源
好的主板有几下重点： 1.主板的灵魂 BIOS 1.主板的灵魂一个连BIOS都做不好的主板何谈品质，而BIOS的一个连BIOS都做不好的主板何谈品质，而BIOS的好坏需要一定的经验才能分辨，且选购的主板的时候一般看不到，给选购带来难度 2.主板的品牌 2.主板的品牌品牌是十分关键的，普通厂商的主板与一线或二线的主板品质差距很大 3.主板的配件 3.主板的配件从电容电感到各类插槽等都可以看出来，这个是最直观的也是最容易上当的地方，很多人认为大量固态电容、多相供电外加一个热管散热器或漂亮的散热片就是好主板，而买后发现品质很差，经常出现问题甚至返修、报废。

计算机组装与维修任务二 ——认识显卡

⑤物理特性
顶点着色单元
是GPU中处理影响顶点的着色器。一般来说，顶点越多，3D对象便越复杂，而3D场景包含了较多或是更复杂的3D对象，因此着色单元对最终的图形效果非常重要。
显卡的主要性能指标
像素着色单元
是GPU芯片中专门处理像素着色程序的组件，这些处理单元仅执行像素运算。由于像素代表色值，因此像素着色单元是用来处理绘图影像的各种视觉特效。
认识显卡
显卡工作原理
① 将CPU送来的数据送到图形处理器（GPU）进行处理。 ② 将图形处理器处理完的数据送到显存。 ③ 由显存读取出数据送到RAMDAC进行数据转换的工作（数字信号转换为模拟信号）。 ④ 将转换完的模拟信号送到显示屏。
①显存
显卡的主要性能指标
显存是显卡的显示内存，里面存放着图像处理所用的数据。
显卡结构
认识显卡
1.图形处理器（显卡芯片） 2.显存 3.BIOS 4.数字模拟转换器（RAMDAC） 5.显卡接口 6.散热风扇（散热片） 7.电容电阻 8.视频输出及输入
显卡结构
图形处理器（GPU）
·图形处理器是显卡的核心部件，是NVIDIA公司在发布 GeForce 图形处理芯片时首先提出的概念。 ·GPU使显卡减少了对CPU的依赖，并承担了部分原本CPU 在3D图形处理时的工作。 ·GPU是显卡最重要的部分，包含像素着色单元、顶点着色单元、管线和频率速率零组件等。 ·图形处理器安装在散热器后，因此往往看不到它。 ·一般来说，GPU是显卡上体积最大、温度最高的部件。
集成显卡是指集成在主板北桥中的显卡，是主板上集成的显卡，又叫板载显卡。集成的显卡一般不带有显存，使用系统集成显卡的一部分主内存作为显存，具体的数量一般是系统根据需要自动动态调整的。

显卡的工作原理

显卡的工作原理显卡，又称显示卡、显示适配器，是计算机中的一种重要的外部设备，它负责将计算机内部的数字信号转换成图像信号，然后输出到显示器上，使得用户可以看到计算机处理的图像和文字。

显卡的工作原理是如何实现的呢？接下来我们将从硬件结构、工作流程和性能优化三个方面来解析显卡的工作原理。

首先，从硬件结构来看，显卡通常由显卡芯片、显存、散热器、电源接口和输出接口等部分组成。

显卡芯片是显卡的核心部件，它包含了图形处理器（GPU）、视频解码器、显示控制器等功能模块，负责处理图形数据和控制显示输出。

显存用于存储图形数据和纹理数据，以及存储显卡芯片的运行程序和数据。

散热器用于散热，保持显卡芯片的正常工作温度。

电源接口用于连接电源，为显卡提供电能。

输出接口用于连接显示器，将处理好的图像信号输出到显示器上。

其次，从工作流程来看，显卡的工作可以分为图形处理和显示输出两个阶段。

在图形处理阶段，显卡芯片接收来自CPU的图形数据和指令，经过图形处理器的处理和计算，生成最终的图像数据和显示控制信号。

在显示输出阶段，显卡芯片将处理好的图像数据和显示控制信号发送到显存，然后通过输出接口将图像信号传输到显示器上，显示器再将图像信号转换成可见的图像。

最后，从性能优化来看，显卡的性能优化是显卡工程师们长期致力的方向。

他们通过不断优化显卡芯片的设计和制造工艺，提高图形处理器的运算能力和功耗效率；通过不断提高显存的容量和带宽，提高图形数据的读写速度和传输速度；通过不断改进散热器的设计和材料，提高散热效果，降低显卡的工作温度，进而提高显卡的稳定性和可靠性；通过不断拓展输出接口的类型和数量，提高显卡的兼容性和适用范围。

总结来说，显卡的工作原理是通过显卡芯片的图形处理和显示输出两个阶段来实现的，它的硬件结构包括显卡芯片、显存、散热器、电源接口和输出接口等部分；它的工作流程包括图形处理和显示输出两个阶段；它的性能优化包括提高图形处理器的运算能力、提高显存的容量和带宽、改进散热器的设计和材料、拓展输出接口的类型和数量等方面。

《计算机组装与维护》课程标准

《计算机组装与维护》课程标准一、课程定位《计算机组装与维护》课程是计算机应用技术专业及其他计算机相关专业的一门专业基础课程，具有很强的实用性和可操作性，在整个课程体系结构中起到承上启下的作用。

《计算机组装与维护》课程设置五个课程模块（初步认识计算机系统、计算机硬件系统、计算机软件系统、系统维护维修、综合实训）的学习内容，通过以上五个课程模块的学习，使学生了解计算机各硬件的主要技术指标，掌握计算机硬件的选购方法和原则，掌握计算机的硬件、计算机硬件的组装、计算机软件的安装、计算机系统的维护、计算机系统的测试等技能。

《计算机组装与维护》课程内容，涵盖了计算机（微机）调试工职业资格证书考试的重要内容，在整个课程体系中具有重要的作用。

学生学习了这门课程，既有助于学生深化前导的《计算机科学导论》、《常用工具软件》等课程内容的理解，又能辅助学生学习后续的《计算机网络技术基础》、《计算机组网技术》等课程的学习，提高学生的计算机组装与维护的能力，培养更适应计算机相关岗位的合格从业人员。

二、课程目标1．能力目标（1）能根据用户的需求，正确选购计算机的主要部件；（2）能独立完成计算机硬件的组装；（3）能胜任计算机的维护工作，具备一定的计算机故障的检测与排除故障的能力；（4）具备较强的动手能力、自主学习和合作学习能力。

2.知识目标（1）正确认识计算机硬件主要性能指标、计算机硬件的选购原则和方法；（2）了解计算机硬件的组装、计算机软件的安装、计算机的日常维护的方法；（3）了解计算机系统常见故障的检测方法、计算机常见故障的排除方法、计算机系统测试等知识。

3.态度目标在教学中培养学生实践操作、协调、合作及沟通能力，强化分析和解决问题能力，养成良好的职业素养。

三、课程设计1．设计思想本课程在教学中以计算机应用为主线展开。

本课程的教学内容是根据计算机调试、计算机销售，计算机系统维护三个岗位在实际应用能力要求上，结合实际操作来设计的。

《计算机组装与维护》教学大纲

《计算机组装与维护》教学大纲一、课程简介《计算机组装与维护》课程是研究计算机硬件组成、选购、组装和维护的一门课程，主要内容包括计算机工作原理及CPU、内存、主板、硬盘等其它部件的构成和维护方法，计算机组装、系统调试和常见故障排除等内容。

课程要求学生掌握计算机的组装和基本设置方法，了解计算机工作原理、计算机硬件各个组成部分的功能，各组成部件的性能指标等，并掌握常见故障的诊断和排除方法。

二、课程的类别、作用和目标计算机组装与维护是计算机应用过程中非常重要的环节，做好计算机的日常维护，并及时地排除故障，对于预防计算机出现故障、延长计算机使用寿命、保证计算机正常运行是至关重要的。

为此，该课程可以作为全校的公共选修或考查课程；对于工科专业可设置为必修的专业基础课程。

通过学习本课程，能掌握现代计算机组成结构与内部部件的连接关系，熟练掌握计算机的装机过程与常用软件的安装调试方法，并能理论联系实际。

在掌握计算机维修维护方法的基础上，判断和处理常见的故障。

本门课程是培养学生理论联系实践的重要课程，学生的学习模式应强调理论与实践并重，任务是使学生掌握计算机组装与维护的理论及实际动手的技能。

通过对计算机硬件、组装及维护、操作系统安装、常用工具软件的使用等内容的详细讲解，以及在计算机硬件实训实验室的实际操作，使学生掌握基本的计算机组装与维护的实践技能。

本课程考核包括笔试和实践测试两部分。

笔试部分重点考核计算机的基本理论及组装与维护的基本方法及流程，各部件在计算机系统中的作用与地位；实践部分重点考核故障排除方法的运用。

三、本课程与其他课程的关系先导课程为大学计算机基础或计算机导论，课程可以开设在第二学期，为各个专业后续的计算机理论、应用的相关课程奠定理论与实践的基础。

通过本课程的学习，学生能够掌握计算机的组成部件及功能和性能指标，掌握常见故障的现象及排除方法，破除对计算机的神秘感，在培养计算机基础理论的同时，着重培养学生分析计算机故障现象及排除故障的动手能力。

计算机组装与维护第二章任务四深入认知显示设备和外设

从机箱的结构上，可分为ATX、MATX、 ITX、RTX等。特别要指出的是，机箱结构是指机箱在设计和制造时所遵循的主板结构规范标准，机箱的架构与主板的规格密切相关，每种结构的机箱只能安装该规范所允许的主板类型。
电源同机箱一样，也遵循主板结构规范标准，主要有AT电源、 ATA电源、Micro ATX电源、BTX电源等。
显卡又称视频卡、视频适配器、图形卡、图形适配器和显示适配器等。显示卡用于控制电脑的图形输出，负责将CPU送出的影象数据处理成显示器可识别的格式，再送至显示器形成图象。
机箱主要为计算机内部的设备提供一个安装的空间和支架，避免它们遭受一些物理损伤，但最主要的作用是屏蔽电磁辐射，防止内部电磁辐射影响用户健康；防止外部电磁辐射对内部板卡电子元器件的干扰。
移动存储设备
显示器发展到现在，传统CRT显示器已经基本从市场上消失，一般用户选择显示器时都会选择LCD。与传统的CRT显示器相比，LCD具有体积小、厚度薄、重量轻、耗能少、工理芯片，Graphic Processing Unit）、显存、数模转换器（RAMDAC）、VGA BIOS、接口等几部分组成。
