环刀试验操作方法 Last updated at 10:00 am on 25th December 2020环刀试验操作规程一、编制依据GB/T50123-1999土工试验方法标准SL260-98堤防工程施工规范山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则二、环刀法压实度试验方法1、取样：⑴仪器设备：环刀200cm3（内径70mm）若干套，医用凡士林一瓶，铁锹一把，切土刀一个，铁锤一把。
⑵操作：①称取环刀的质量并编号记录，精确到0.01g②在压实基面随机选择取样点，取样部位应有代表性，且应在面上均匀分部，不得随意挑选，特殊情况下取样应加以注明。
③应在压实厚度的下部1/3处取样，若下部1/3的厚度不足环刀高度时，以环刀底面达到下层顶面时环刀取满土样为准，并记录压实层厚度。
④上层土用铁锹清除，并做成平面，把以松动的土块清理干净。
⑤然后在环刀内壁涂一薄层凡士林，刃口向下放在取样点上，将环刀盖放在环刀上并加垫木，用铁锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，取出环刀用切土刀整平环刀两端土样，擦干净环刀外壁。
用密封性能良好的包装袋封好后加以编号，送到实验室待用。
2、含水率试验⑴仪器设备：①电热烘箱：应能控制温度为105～110℃②天平：称量200g，最小分值0.01g；称量1000g，最小分值0.1g。
铝盒若干⑵试验：①称取环刀和湿土样的总质量。
②称取铝盒的质量，记录并编号备用。
③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿土质量，准确止0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表中，湿土重同样填写。
⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘止恒量，烘干时间对粘土、粉土不得少于8小时，对砂土不得小于6小时。
⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
⑦把相应数据填写在记录表内。
简述环刀法密度试验的操作要点
简述环刀法密度试验的操作要点一、试验前的准备工作1. 准备试验所需的设备和材料，包括环刀、刀套、称重器、容器、橡皮锤、清洁刷等。
2. 检查试验设备的状态，确保其正常工作。
3. 清洁试验设备，以避免试验误差。
二、试验的操作步骤1. 将待测样品从现场采集或实验室获取，确保样品的代表性。
2. 准备一个精确称重的容器，并将其称重记录下来。
3. 将容器放置在水平台面上，并用橡皮锤轻轻敲打容器，使样品紧密填充容器。
4. 将刀套装在环刀上，并调整好刀套的位置。
5. 将环刀插入样品中，直到刀套与容器齐平，然后旋转环刀一周，以确保样品被完全切割。
6. 将环刀小心取出，并将割下的样品收集在容器中。
7. 称重容器和割下的样品的总重量，并记录下来。
8. 将样品取出容器，用清洁刷将其表面清理干净。
9. 重复以上步骤多次，以获得更准确的数据。
三、试验的注意事项1. 在进行试验前，要确保试验设备和容器都干净无尘，以避免影响试验结果。
2. 在进行切割样品时，要确保环刀和刀套的位置正确调整，以避免样品被切割不完全。
3. 在称重容器和样品时，要使用精确的称重器，并注意读数的准确性。
4. 在每次试验之前，要先将容器称重并记录下来，以消除容器本身的重量对试验结果的影响。
5. 在取出样品后，要及时清洁容器和刀具，以准备下一次试验。
6. 进行多次试验，可以获得更准确的数据，并计算出平均密度值。
7. 在进行试验时，要确保操作平稳，避免对样品产生额外的应力或变形。
总结：环刀法密度试验是一种简单有效的测量岩石或土壤密度的方法。
在进行试验时，需要注意设备的准备和清洁，操作步骤的准确性，以及数据的记录和分析。
只有在严格按照操作要点进行试验，并注意细节上的注意事项，才能获得准确可靠的密度值。
2019环刀试验操作方法
精心整理
环刀试验操作规程
一、编制依据
GB/T50123-1999土工试验方法标准
SL260-98堤防工程施工规范
山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则
二、环刀法压实度试验方法
1、取样：
⑴仪器设备：
环刀200cm3（内径70mm
刀一个，铁锤一把。
⑵操作：
①
②
③应在压实厚度的下部
④
⑤
同时
2
①电热烘箱：应能控制温度为105～110℃
②天平：称量200g，最小分值0.01g；
称量1000g，最小分值0.1g。
铝盒若干
⑵试验：
①称取环刀和湿土样的总质量。
②称取铝盒的质量，记录并编号备用。
③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿
土质量，准确止0.01g。
精心整理
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表
中，湿土重同样填写。
⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘止恒
量，烘干时间对粘土、粉土不得少于8小时，对砂土不得小于
6小时。
⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室
温，称盒加干土质量，准确至0.01g。
⑦把相应数据填写在记录表内。
⑧含水量按下式计算
含水量＝湿土重-干土重
⑨
含水率＝（湿土质量
⑩
3、密度试验
土样湿密度＝湿土质量÷环刀体积
③
土样干密度＝湿密度÷（
④
>$。
环刀取样试验的步骤？
层质量检验中若出现A>1.0，并不意味灰土的压实质量就好。那么，在灰土垫层的质量检验过程中，怎样分析导致A>1.0的具体原因，正确评价灰土垫层压实质量的好坏呢我们应当明确影响灰土垫层A值主要因素，分析导致A>1.0具体原因，“对症下药”综合判断灰土垫层的压实质量。
2、施工中的灰土比例控制是灰土工程最难监控的工序之一，且施工实际配比较设计配比基本都是趋向偏小，其用常规计算方法所测定的压实系数较真实压实系数基本都是偏大的，失实的。
三、三个见解：笔者通过长期的工程施工及工程质量管理实践，对灰土压实系数的规定及实施情况，提出三点见解：
1、用所谓常规办法测定出的灰土压实系数只是在灰土实际配比符合设计或接近设计的条件下才是真实的压实系数，若实际灰土配比与设计配比相差较大，那按常规办法测算出的所谓压实系数则不是真实的压实系数，且灰比越小，压实系数越大。如此看来，用常规办法测算出的灰土压实系数的可信度是值得质疑的。
(3)灰土拌和不均匀：灰土垫层铺设时，灰土搅和不均匀，部分位置含灰较多，部分位置含灰较少，
则灰少
的位置环刀取样的JD偏大，结果出现A>1.0。
(4)测定的环刀取样位置不当：垫层各层顶部压实质量较好，底部较差。测定p。，的环刀取样点位置如果不当，靠近垫层各层的顶部，则p值偏大，出现A>1.0。
(2)一个标准：《建筑地基处理规范》(JGJ 79—2002)对测定J9。的环刀取样点位置有一个统一标准：环刀取样点位于每层垫层厚度的2/3深度处。如果A>1.0的原因是取样不当造成的，则应该按标准重新取样并计算A，值，评价垫层的压实质量。
(3)一个补充：垫层的压实质量除了压实系数控制以外，还应在竣工验收时采用载荷试验检验垫层地基承载力。出现A>1.0时，应结合载荷试验相关数据综合判断，综合分析垫层的压实质量。

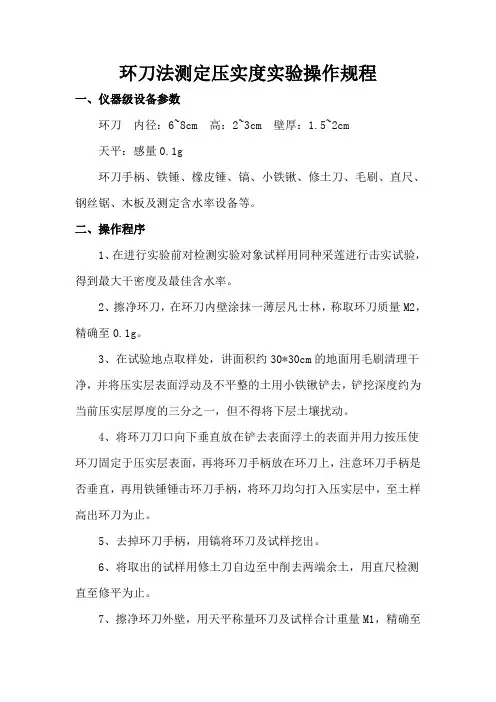

环刀法测定压实度实验操作规程
环刀法测定压实度实验操作规程
一、仪器级设备参数
环刀内径：6~8cm 高：2~3cm 壁厚：1.5~2cm
天平：感量0.1g
环刀手柄、铁锤、橡皮锤、镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、木板及测定含水率设备等。
二、操作程序
1、在进行实验前对检测实验对象试样用同种采莲进行击实试验，得到最大干密度及最佳含水率。
2、擦净环刀，在环刀内壁涂抹一薄层凡士林，称取环刀质量M2，精确至0.1g。
3、在试验地点取样处，讲面积约30*30cm的地面用毛刷清理干净，并将压实层表面浮动及不平整的土用小铁锹铲去，铲挖深度约为当前压实层厚度的三分之一，但不得将下层土壤扰动。
4、将环刀刀口向下垂直放在铲去表面浮土的表面并用力按压使环刀固定于压实层表面，再将环刀手柄放在环刀上，注意环刀手柄是否垂直，再用铁锤锤击环刀手柄，将环刀均匀打入压实层中，至土样高出环刀为止。
5、去掉环刀手柄，用镐将环刀及试样挖出。
6、将取出的试样用修土刀自边至中削去两端余土，用直尺检测直至修平为止。
7、擦净环刀外壁，用天平称量环刀及试样合计重量M1，精确至
0.1g，并根据环刀质量M2计算出试样湿密度。
8、用橡皮锤敲击环刀，取出一部分具有代表性的试样，测定其含水率。
三、注意事项
1、环刀法测定压实度试验适用于测定细粒土压实度，粗粒土适用于灌砂法及灌水法。
1、。
环刀操作规范
环刀操作规范
1.取直径与高各为5cm的环刀一个，计算其体积并称重（精确到0.1g）。
2.在田间选择有代表性的地块，先将地面刮平，然后把环刀轻轻地垂直压入土中，至环刀内全部充满土壤为止，但不得破坏土壤的自然状态。
3.用土铲把环刀挖出来，用小刀细心地刮去粘在环刀外壁上的泥土，而后仔细地把环刀两端削平，使土样与环刀容积相等，立即盖上环刀盖，迅速带回实验室准确称重。
4.将称好的盛土环刀置于瓷蒸发皿中，放在烘箱里，于105℃条件下连续烘烤6～8h，冷却后称重，测定土壤含水量（或在田间同地同时取10g土样或从环刀内取10g土样于已知重量的铝盒中用酒精燃烧法测定土壤含水量）；计算干土重量。
5.将上述各步测定结果详细填入记录表中:
六、结果计算：
环刀内干土重（g）= 湿土重（g）×100 / （土壤含水量% +100）
土壤容重（g/㎝3）= 环刀内干土重（g）/ 环刀体积（㎝3）
土壤孔隙度（%）=（1-土壤容重/土壤密度）×100% （土壤密度常取2.65g/㎝3）。
环刀取样试验的步骤
环刀取样试验的步骤？环刀取样规则：基坑要求是每100平米取一个点.大于3000平米的基坑,每300平米取一个点. 基槽要求每50延米取一个点.对湿度有要求,现场判断方法为：手握成团，手松不散，落地开花。
使用环刀测土壤容重，步骤如下：1.先选择挖掘土壤剖面的位置，然后挖掘土壤剖面，按剖面层次，分层采样，每层重复3次。
如只测定耕作层土壤容重，则不必挖土壤剖面。
2.将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。
环刀压入时要平稳，用力一致。
3.用削土刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。
环刀压入时要平稳，用力一致。
4.用削土刀切开环刀周围的土壤，取出已装满土的环刀，细心削去环刀两端多余的土，并擦净环刀外面的土。
环刀两端立即加盖，以免水分蒸发。
随即称重(精确到0.01g)并记录。
5.同时在同层采样处，用铝盒采样，测定土壤自然含水量。
或者直接从环刀筒中取出样品，测定土壤含水量。
结果计算按下式计算土壤容重。
d=g?100/[V?(100+W)]式中：d—土壤容重(g/cm3)g—环刀内湿土重(g)V—环刀容积(cm3)W—样品含水量(%)指出灰土垫层质量检验过程中，部分压实系数A>1.0的实际存在，明确了影响A，值的主要因素，分析导致A>1.0的具体原因，给出了当A>1.0时，怎样正确评价垫层的压实质量。
关键词：灰土氆层压实系数压实质量A>1.0垫层压实系数A。
为土的控制干密度与最大干密度的比值。
可由公式表示：由试验室击实试验确定) 根据的定义：值越大，则土的控制干密度越接近最大干密度表明垫层的压实质量越好；反之，表明垫层的压实质量越差。
因此，A的大小，表明了垫层的压实质量。
所以A，的大小成为灰土垫层的质量检验的一种手段，一般情况下，在地基主要受力层范围以内要求A≥0.97，在地基主要受力层范围以下要求A≥0.95，并且垫层的施工应保证每层A，符合设计要求后方可铺设上层土。
环刀的使用方法
用人工取土器测定粘性土及无机结合材料稳定细粒土密度的步骤:<br />(1)擦净环刀,称取环刀质量,准确至0.1g.<br />(2)在试验地点,将面积约30cm×30cm的地面清扫干净,并将压实层铲去表面浮动及不平整的部分,达一定深底,使环刀打下后,能达到要求的取土深度,但不得将下层扰动.<br />(3)将定向筒齿钉固定于铲平的地面上,顺次将环刀,环盖放入定向筒内与地面垂直.<br /(4)将导杆保持垂直状态,用取土器落锤将环刀入压实层中,至环盖顶面与定向筒上口齐平为止.<br />(5)去掉击实锤和定向筒,用镐将环刀及试样挖出.<strong>环刀</strong><br />(6)轻轻取下环盖,用修土刀自边至中削去环刀两端余土,用直尺检测直至修平为止.<br />(7)擦净环刀外壁,用于平称取环刀及试样合计质量,准确至0.1g.<br />(8)自环刀中取出试样,取具有代表性的试样,测定其含水量.<br />3. 用人工取土器测定砂性土或砂层密度时步骤:<br />(1)如为湿润的砂土,试验时不需使用击实锤和定向筒.在铲平的地面上,细心挖出一个直径较环刀外径略大的砂土柱,将环刀刃口向下,平置于砂土柱上,用两手平稳地将环刀垂直压下,直至砂土柱突出环刀上端约2cm时为止.<strong>环刀</strong><br />(2)削掉环刀口上的多余砂土,并用直尺刮平.<br />(3)在环刀上口盖一块平滑的木板,一手按住木板,另一手用小铁锹将试样从环刀底部切断,然后将装满试样的环刀反转过来,削去环刀刃口上部的多余砂土,并用直尺刮平.<br />(4)擦净环刀外壁,称环刀与试样合计质量,准确至0.1g.<br />(5)自环刀中取具有代表性的试样测定其含水量.<br />(6)干燥的砂土不能挖成砂土柱时,可直接将环刀压入或打入土中.<br />4. 用电动取土器测定无机结合料细粒土和硬塑土密度的步骤:<strong>环刀</strong><br />(1)装上所需规格的取芯头,在施工现场取芯前,选择一块平整的路段,将四只车轮打起,四根定位销钉采用人工加压的的方法,压入路基土层中,松开锁紧手柄,旋动升降手轮,使取芯头刚好与土层接触,锁紧手柄.<br />(2)将电瓶与调速器接通,调速器的输出端接入取芯机电源插口.指示灯亮,显示电路已通;启动开关,电动机工作,带动取芯机构转动.根据土层含水量调节转速,操作升降手柄,上提取芯机构,停机,移开机器,由于取芯头圆筒外表有几条螺旋状突起,切下的土屑排在筒外螺纹上旋抛出地表.因此,将取芯套筒套在切削好的土芯立柱上,摇动即可取出样品.<strong>环刀</strong><br />(3)取出样品,立即按取芯套筒长度用修土刀或钢丝锯修平两端,制成所需规格土芯,如拟进行其它试验项目,装入铝盒,送试验室备用.<br />(4)用天平称量土芯带套筒质量,从土芯中心部分取试样测定含水量.<br />5. 本试验须进行两次平行测定,其平行差值不得大于0.03g/cm3.求其算术平均值.<br />四<strong>环刀</strong>,计算<br />1. 按下列各式分别计算试样的湿密度及干密度:<br />式中 ——试样的湿密度(g/cm3);<br />——试验的干密度(g/cm3);<br />——环刀或取芯套筒与试样合计质量(g);<br />——环刀或取芯套筒质量(g);<br />——环刀或取芯套筒直径(cm);<br />——环刀或取芯套筒高度(cm);<br />——试样的含水量(%).<br />2. 按下式计算施工压实度:<strong>环刀</strong><br />式中——测试地点的施工压实度(%);<br />——试样的干密度(g/cm3);<br />——由击实试验得到的试样的最大干密度(g/cm3).<br />五,报告<strong>环刀</strong><br />试验应报告土的鉴别分类,土的含水量,湿密度,干密度,最大干密度,压实度等.<br /> </p>（1）环刀的使用及注意事项使用时应刃向下，在切取土样时避免歪斜，使其垂直均匀受力下切，使用前可将环刀涂抹少许凡士林。
环刀法操作大全
试验二密度试验（环刀法）土的密度是指土的单位体积质量。
一、试验目的测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其他物理性质指标和工程设计以及控制施工质量之用。
二、试验方法一般常用环刀法及蜡封法测定粘性土的密度，两者主要得区别在于测定土的体积的方法不同。
环刀法适用于细粒土；蜡封法适用于土中含有粗粒或者坚硬易碎难以用环刀切割的土，或者试样量少，只有小块形状不规则时使用。
三、仪器设备1. 环刀内径6～8cm，高2～3cm；2. 天平感量0.1g；3. 其它切土刀、钢丝锯、凡士林等。
四、操作步骤1. 测出环刀的容积V，在天平上称环刀质量。
2. 按工程需要取原状土或人工制备所需要求的扰动土样，其直径和高度应大于环刀的尺寸，整平两端放在玻璃板上。
3. 将环刀的刀口向下放在土样上面，然后用手将环刀垂直下压，边压边削使至土样上端伸出环刀为止，削去两端余土修平，两端盖上平滑的圆玻璃片，以免水分蒸发。
4. 擦净环刀外壁，拿去圆玻璃片，秤取环刀加土的质量，准确至0.1g。
五、试验注意事项1. 密度试验应进行2次平行测定，两次测定的差值不得大于0.03g/cm3，取两次试验结果的算术平均值；2. 密度计算准确至0.01 g/cm3。
六、计算公式1. 湿密度ρV gg V0 1g-=＝ρ（计算至0.01g/cm3）式中ρ—湿密度（g/cm3）；g —土的质量（g）；V —环刀的体积（cm3）；g1—环刀加土的质量（g）；g0—环刀质量（g）。
2. 干密度d ρW01.010d +ρρ＝式中 d ρ— 干密度（g/cm 3）； 0ρ — 湿密度（g/cm 3）； W — 土的含水率（％）。
七、记录密度试验记录（环刀法）试验者： 班级 组别 姓名 日期。
环刀法
作业指导书
环刀法测定填土试样密度试验操作方法一、目的与适用范围
本试验方法用于测定细粒土的密度。
二、仪具与材料
本试验所用的主要仪器设备，应符合下列规定
1、环刀：内径61.8mm.和79.8mm.,高度20mm。
2、天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。
三、操作步骤
根据试验要求用环刀切取试样，应先在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。
四、计算方法和结果评定
1、试样的湿密度，应按下式计算：
m0
ρ0=
V
—试样的湿密度（g/cm3）准确到0.01 g/cm3。
式中ρ
2、试样的干密度，应按下式计算：
ρ0
ρd=
1+0.01ω0
—试样的含水率，准确至0.1%。
式中ω
3、本试验应进行两次平行测定，两次测定的差值不得大于0.03 g/cm3，取两次测值的平均值。
五、原始记录表格式。
环刀试验操作规程
环刀试验操作规程一、编制依据GB/T50123-1999土工试验方法标准二、环刀法压实度试验方法1、取样：(1)仪器设备：环刀100cm3(φ64*31mm)若干套，医用凡士林一瓶，铁锹一把，切土刀一个，铁锤一把。
(2)操作：①称取环刀的质量并编号记录，精确到0.01g②在压实基面随机选择取样点，取样部位应有代表性，且应在面上均匀分部，不得随意挑选，特殊情况下取样应加以注明。
③应在压实厚度的下部1/3 处取样，若下部1/3的厚度不足环刀高度时，以环刀底面达到下层顶面时环刀取满土样为准，并记录压实层厚度。
④上层土用铁锹清除，并做成平面，把已松动的土块清理干净。
⑤然后在环刀内壁涂一薄层凡士林，刃口向下放在取样点上，将环刀盖放在环刀上并加垫木，用铁锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，取出环刀用切土刀整平环刀两端土样，擦干净环刀外壁。
用密封性能良好的包装袋封好后加以编号，送到实验室待用。
2、含水率试验(1)仪器设备：①电热烘箱：应能控制温度为105～110℃②天平：称量200g，最小分值0.01g；称量1000g，最小分值0.1g。
铝盒若干(2)试验：①称取环刀和湿土样的总质量。
②称取铝盒的质量，记录并编号备用。
③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿土质量，准确至0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表中，湿士重同样填写。
⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘至恒量，烘干时间对粘土、粉土不得少于8小时，对砂士不得小于6小时。
⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室温,称盒加干土质量，准确至0.01g。
⑦把相应数据填写在记录表内。
⑧含水量按下式计算：含水量 = 湿土重 - 干土重⑨试样的含水率，应按下式计算，推确至0.1%含水率 = (湿土质量/干土质量 - 1)×100%⑩本试验应进行两次平行测定，取两次测值的平均值3、密度试验①试样湿密度计算：应按下式计算，精确至0.01g/cm3土样湿密度 = 湿土质量÷环刀体积②试样干密度计算：应按下式计算，精确至0.01g/cm3土样干密度 = 湿密度÷(1 + 含水率×0.01 )③压实度计算：应按下式计算压实度 = 土样干密度÷最大干密度×100%。
环刀取土环刀操作规程及使用说明
环刀/取土环刀操作规程及使用说明发布时间： 2011-3-28 浏览次数： 772 次环刀/取土环刀法测定压实度试验方法是新一代试验仪器。
目的和适用范围本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度.2. 环刀本方法适用于细粒土及无机结合料细粒土的密度. 上海雷韵试验但对无机结合料稳定细粒土,其龄期不宜超过2d,且宜于施工过程中的压实度检验.二、环刀/取土环刀仪具与材料1. 人工取土器:见图3-5包括环刀,环盖,定向筒和击实锤系统(导杆,落锤,手柄).环刀内径6~8cm,高2~3cm,壁厚1.5~2mm.2. 电动取土器:如图3-6所示.由底座,行车轮,立柱,齿轮箱,升降机构,取芯头等组成.(1)底座:由底座平台(16),定位销(15),行车轮(14)组成.平台是整个仪器的支撑基础;定位销供操作时仪器定位用;行车轮供换点取芯时仪器近距离移动用,当定位四只轮子可扳起离开地表.(2)立柱:由立柱上海雷韵试验仪器 (1)与立柱套(11)组成,装在底座平台上,作为升降机构,取芯机构,动力和传动机构的支架.(3)环刀/取土环刀升降机构:由升降手轮(9),锁紧手柄(8)组成,,供调整取芯机构高低用.松开锁紧手柄,转动升降手轮,取芯机构即可升降,到所需位置时拧紧手柄定位.环刀(4)取芯机构:由取芯头(10),升降轴(2)组成,取芯头为金属圆筒,下口对称焊接两个合金钢切削刀头上,上端面焊有平盖,其上焊螺母,靠螺旋接于升降轴上.取芯头为可换式,有三种规格,即50mm×50mm,70mm×70mm,100mm×100mm,另配有相应的取芯套筒,扳手,铅盒等. 上海雷韵试验仪器(5)动力和传动机构:主要由直流电机(4),调速器(12),齿轮箱组成.另配电瓶和充电器.当电机工作时,通过齿轮箱的齿轮将动力传给取芯机,升降轴旋转,取芯头进入旋切工作状态.(6)环刀电动取土器主要技术参数为:工作电压DC24V(36A·h);转速50~70r/min,无级调速;环刀/取土环刀整机质量约35kg.3. 天平:感量0.1g上海雷韵试验仪器 (用于取芯头内径小于70mm样品的称量),或1.0g(用于取芯头内径100mm样品的称量).4. 其它:镐,小铁锹,修土刀,毛刷,直尺,钢丝锯,凡士林,木板及测定含水量设备等.三、环刀/取土环刀方法与步骤环刀1. 按有关试验方法对检测试样用同种材料进行击实试验,得到最大干密度及最佳含水量.2. 用人工取土器测定粘性土及无机结合材料稳定细粒土密度的步骤:(1)擦净环刀,称取环刀质量,准确至0.1g.(2)在试验地点,将面积约30cm×30cm的地面清扫干净,并将压实层铲去表面浮动及不平整的部分,达一定深底,使环刀打下后,能达到要求的取土深度,但不得将下层扰动.(3)将定向筒齿钉固定于铲平的地面上,顺次将环刀,环盖放入定向筒内与地面垂直.(4)将导杆保持垂直状态,用取土器落锤将环刀入压实层中,至环盖顶面与定向筒上口齐平为止.(5)去掉击实锤和定向筒,用镐将环刀及试样挖出.环刀(6)轻轻取下环盖,用修土刀自边至中削去环刀两端余土,用直尺检测直至修平为止.(7)擦净环刀外壁,用于平称取环刀及试样合计质量,准确至0.1g.(8)自环刀中取出试样,取具有代表性的试样,测定其含水量.3.环刀/取土环刀用人工取土器测定砂性土或砂层密度时步骤:(1)如为湿润的砂土,试验时不需使用击实锤和定向筒.在铲平的地面上,细心挖出一个直径较环刀外径略大的砂土柱,将环刀刃口向下,平置于砂土柱上,用两手平稳地将环刀垂直压下,直至砂土柱突出环刀上端约2cm时为止.环刀(2) 上海雷韵试验仪器削掉环刀口上的多余砂土,并用直尺刮平.(3)在环刀上口盖一块平滑的木板,一手按住木板,另一手用小铁锹将试样从环刀底部切断,然后将装满试样的环刀反转过来,削去环刀刃口上部的多余砂土,并用直尺刮平.(4)环刀/取土环刀擦净环刀外壁,称环刀与试样合计质量,准确至0.1g.(5)自环刀中取具有代表性的试样测定其含水量. 上海雷韵试验仪器(6)干燥的砂土不能挖成砂土柱时,可直接将环刀压入或打入土中.4. 用电动取土器测定无机结合料细粒土和硬塑土密度的步骤:环刀(1)装上所需规格的取芯头,在施工现场取芯前,选择一块平整的路段,将四只车轮打起,四根定位销钉采用人工加压的的方法,压入路基土层中,松开锁紧手柄,旋动升降手轮,使取芯头刚好与土层接触,锁紧手柄.(2)将电瓶与调速器接通,调速器的输出端接入取芯机电源插口.指示灯亮,显示电路已通;启动开关,电动机工作,带动取芯机构转动.根据土层含水量调节转速,操作升降手柄,上提取芯机构,停机,移开机器,由于取芯头圆筒外表有几条螺旋状突起,切下的土屑排在筒外螺纹上旋抛出地表.因此,将取芯套筒套在切削好的土芯立柱上,摇动即可取出样品.环刀(3)取出样品,立即按取芯套筒长度用修土刀或钢丝锯修平两端,制成所需规格土芯,如拟进行其它试验项目,装入铝盒,送试验室备用.(4)用天平称量土芯带套筒质量,从土芯中心部分取试样测定含水量.5. 本试验须进行两次平行测定,其平行差值不得大于0.03g/cm3.求其算术平均值.四、环刀/取土环刀,计算1. 按下列各式分别计算试样的湿密度及干密度:式中——试样的湿密度(g/cm3);——试验的干密度(g/cm3);——环刀或取芯套筒与试样合计质量(g);——环刀或取芯套筒质量(g);上海雷韵试验仪器——环刀或取芯套筒直径(cm);——环刀或取芯套筒高度(cm);——试样的含水量(%).2. 环刀/取土环刀按下式计算施工压实度:环刀式中——测试地点的施工压实度(%);——试样的干密度(g/cm3);——由击实试验得到的试样的最大干密度(g/cm3).五、环刀/取土环刀报告环刀上海雷韵试验仪器试验应报告土的鉴别分类,土的含水量,湿密度,干密度,最大干密度,压实度等.尊敬的朋友，您好，上海雷韵试验仪器制造公司现自产自销成本价出售各种型号的干燥箱，高温炉，CBR测定仪，搅拌机，电脑土壤液塑限联合测定仪，光电液塑限联合测定仪，锯石机，冻融试验箱，养护箱，试模，低温试验箱，显微镜，天平，净化工作台，数显收敛仪，等公路仪器，沥青仪器，实验室仪器，光学产品等压实度计算压实系数指工地试样的干密度与由击实验得到的试样最大干密度指比值K。
环刀法测土的密度试验方法
-----WORD 格式--可编辑--专业资料-----
--完整版学习资料分享---- 环刀法测土的密度
1、目的和适用范围：本试验方法适用于细粒土。
2、试验步骤：
2.1 按工程需要取原状图或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。
2.2 用修土刀或钢丝锯将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。
削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。
2.3 擦净环刀外壁，称环刀与土合质量m 1，准确至0.1g 。
3、结果整理：
3.1 按下列公式计算湿密度及干密度：
（m 1-m 2）/V
ρd =ρ/（1+0.01ω）
式中：ρ——湿密度（g/m 3），计算至0.01；
m 1——环刀与土和质量（g ）；
m 2——环刀质量（g ）；
V ——环刀体积（cm 3）；
ρd ——干密度（g/m 3），计算至0.01；
ω ——含水率（%）。
环刀法土方检测
环刀法土方检测取土环刀主要用来测定土体的压实度。
（1）取土环刀的使用及注意事项使用取土环刀时应刃向下，在切取土样时避免歪斜，使其垂直均匀受力下切，使用前可将环刀涂抹少许凡士林。
使用完毕后，应将环刀擦洗干净并涂一些保护油等，以防生锈。
（2）环刀的校验取土环刀每年至少校正一次，并求出其体积和质量。
取土环刀的内径需用卡尺测量，并要转动不同角度至少三个直径，准确至0.1mm，最大差值不得超过标准值的1%，取平均值。
取土环刀质量需要用感量0.01g的天平称得，准确至0.01g取土环刀试验操作环刀（1）仪器设备本试验需用下列仪器设备1）取土环刀：内径6～8cm、高2～3cm、壁厚1.5～2mm；2）天平：称量500g，感量0.01g；3）其它：切土刀、钢丝锯、凡士林等。
环刀（2）操作步骤1）按工程需要取原状土或制备所需状态的扰动土样，整平其两端，将环刀内壁涂一薄层凡士林，刃口向下放在土样上。
2）用切土刀（或钢丝锯）将土样削成略大于环刀直径的土柱。
然后将环刀垂直下压，边压边削，至土样伸出环刀为止。
将两端余土削去修平，取剩余的代表性土样测定含水量。
3）擦净环刀外壁称质量。
若在天平放砝码一端放一等质量环刀，可直接称出湿土质量。
准确至0.1g。
环刀4）按下式计算质量密度及干质量密度：式中po——质量密度（g/cm）；pd——干质量密度（g/cm）；mω——湿土质量（g）；V——环刀容积（cm）；w1——含水量（%）。
计算至0.01（g/cm）。
环刀5）本试验需进行二次平行测定，其平行差值不得大于0.03g/cm，取其算术平均值。
环刀法操作规程
环刀法操作规程环刀法是一种传统的武术技法，需要注意一些操作规程以确保安全和正确练习。
以下是环刀法的操作规程，共计1200字。
1. 身体准备篇环刀法是一项要求较高的功夫，因此在开始练习之前，必须进行一些身体准备。
a) 身体热身：进行一些简单的热身运动，如颈部转动、手腕转动、腰部扭动等，以提高身体的灵活性和血液循环。
b) 呼吸调整：调整呼吸，以保持稳定和均匀的呼吸。
在练习环刀法期间，保持深呼吸和深吸气，有助于提高集中力和耐力。
c) 精神状态：在开始练习之前，确保自己的精神状态良好。
集中注意力和保持专注，以消除外界干扰和提高练习效果。
2. 器械准备篇环刀法需要使用特定的刀具，因此在操作之前，需要进行器械准备。
a) 刀具选择：选择适合练习环刀法的刀具，如练习刀或木刀。
确保刀具质量好、重量合适、平衡良好，以确保练习的安全性和正确性。
b) 刀具检查：在使用刀具之前，检查刀具是否有损坏或松动的地方。
确保刀具没有锈蚀、缺口或其他不安全因素。
c) 刀具保养：保持刀具的清洁和良好状态。
使用后应及时进行清洁，防止刀具受潮或生锈。
3. 姿势准备篇环刀法需要正确的姿势和站姿，以保证正常和安全的操作。
a) 站立姿势：直立身体，双脚分开与肩同宽。
重心均匀地分配在双腿上，以保持稳定的站立姿势。
b) 刀握姿势：握刀时，手指紧握刀柄，手掌紧贴刀柄。
保持手腕自然放松，刀锋指向前方，刀背靠近手臂。
c) 身体方向：身体略微前倾，以保持身体的平衡和稳定。
头部保持正直，面向前方。
4. 操作规程篇环刀法的操作规程指导着正确的动作和技巧，以确保训练的效果和安全。
a) 平稳移动：在练习环刀法时，动作要平稳流畅，避免突然的转身或移动。
确保自身和周围环境的安全和稳定。
b) 姿势转移：在练习过程中，可能需要进行不同姿势的转移。
转移时要保持平衡和稳定，确保动作的连贯性和正确性。
c) 刀与身体的距离：在练习环刀法时，要保持适当的刀与身体的距离，以防止误伤身体。
密度试验环刀法
密度试验（环刀法）(T 0107-1993 )
1.6.1 目的和适用范围
本试验方法适用于细粒土。
1.6.2 仪器设备
环刀:内径6～8cm,高2～5.4cm,壁厚1.5～2.2mm 。
天平：感量0.1g 。
其它：修土刀、钢丝锯、凡士林等。
1.6.3试验步骤
1.6.3.1 按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。
1.6.3.2 用修土刀或钢丝锯将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止，削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。
1.6.3.3 擦净环刀外壁，称环刀与土合质量m 1，准确至0.1g 。
1.6.4 结果整理
1.6.4.1 按下列公式计算湿密度及干密度：
12m m v ρ-= 10.01d w
ρρ=+
式中：ρ--湿密度（g/cm 3），计算至0.01；
1m --环刀与土合质量，（g ）；
2m --环刀质量，（g ）；
v --环刀体积，（cm 3
）； d ρ--干密度，（g/cm 3
），计算至0.01；
w --含水率，（%）。
1.6.4.2 精密度和允许差
本试验须进行二次平行测定，取其算术平均值，其平行差值不得大于0.03g/cm3。
环刀检定规程
环刀（自校）检定规程
（依据JTJ051-93 T0107-93编制）
本规程适用于新制造和使用中的环刀的检定。
㈠概述
环刀是细粒土密度试验方法中测定土的密度的试验器具，其结构尺寸应符合技术要求。
㈡技术要求
1．环刀应有足够的刚度，内壁应平整、光滑，表面无残损。
2．环刀尺寸要求：
环刀内径：一般60mm-80mm，实测。
环刀高度：一般20mm-30mm，实测。
环刀壁厚：一般1.5mm-2mm，实测。
3．环刀质量要求：
环刀质量：实测。
㈢检验用器具
1．游标卡尺：量程200mm，分度值0.02mm。
2．电子天平：称量200g，感量0.01g。
㈣检验项目和检定方法
1．环刀内径的检定
用游标卡尺检查，检查环刀内径时，用手动转动环刀，每转动120°角度，用钢直尺测量环刀内径一次，连续测量3次，取平均值。
2．环刀高度的检定
用游标卡尺检查，检查环刀高度在环刀直径十字对称的4个方向上量取环刀底面至顶面垂直距离，取平均值。
3．环刀壁厚的检定
用游标卡尺检查测环刀壁厚，用手动环刀，每转动120°角度，用游标卡尺测量壁厚一次，连续测量3次，取平均值。
4．环刀质量的检定
用电子天平称量，实测。
㈤检定结果处理
1．环刀应全部符合技术要求方为合格。
2．检定周期为一年。
附录一
环刀（自校）检定记录
检定员：核验员：。
环刀取样试验的步骤
环刀取样试验的步骤?环刀取样规则:基坑要求是每100平米取一个点.大于3000平米的基坑,每300平米取一个点. 基槽要求每50延米取一个点.对湿度有要求,现场判断方法为:手握成团,手松不散,落地开花。
使用环刀测土壤容重,步骤如下:1.先选择挖掘土壤剖面的位置,然后挖掘土壤剖面,按剖面层次,分层采样,每层重复3次。
如只测定耕作层土壤容重,则不必挖土壤剖面。
2.将环刀托放在已知重量的环刀上,将环刀刃口向下垂直压入土中,直至环刀筒中充满样品为止。
环刀压入时要平稳,用力一致。
3.用削土刀托放在已知重量的环刀上,将环刀刃口向下垂直压入土中,直至环刀筒中充满样品为止。
环刀压入时要平稳,用力一致。
4.用削土刀切开环刀周围的土壤,取出已装满土的环刀,细心削去环刀两端多余的土,并擦净环刀外面的土。
环刀两端立即加盖,以免水分蒸发。
随即称重(精确到0.01g)并记录。
5.同时在同层采样处,用铝盒采样,测定土壤自然含水量。
或者直接从环刀筒中取出样品,测定土壤含水量。
结果计算按下式计算土壤容重。
d=g?100/[V?(100+W)]式中:d—土壤容重(g/cm3)g—环刀内湿土重(g)V—环刀容积(cm3)W—样品含水量(%)指出灰土垫层质量检验过程中,部分压实系数A>1.0的实际存在,明确了影响A,值的主要因素,分析导致A>1.0的具体原因,给出了当A>1.0时,怎样正确评价垫层的压实质量。
关键词:灰土氆层压实系数压实质量A>1.0垫层压实系数A。
为土的控制干密度与最大干密度的比值。
可由公式表示:由试验室击实试验确定) 根据的定义:值越大,则土的控制干密度越接近最大干密度表明垫层的压实质量越好;反之,表明垫层的压实质量越差。
因此,A的大小,表明了垫层的压实质量。
所以A,的大小成为灰土垫层的质量检验的一种手段,一般情况下,在地基主要受力层范围以内要求A≥0.97,在地基主要受力层范围以下要求A≥0.95,并且垫层的施工应保证每层A,符合设计要求后方可铺设上层土。
切土环刀检定规程
切土环刀检定规程
本规程选用新购的、使用中的切土环刀的检验
一、总则
环刀是进行土工试验配套用的主要部件
一、技术要求
1、环刀应选用耐腐、耐磨的不锈钢材料制造。
2、刀口处无碰伤，电镀层应表面色彩一致，不允许有斑痕、起皮等影响质量的现象。
3、内径允许相对误差为±0.8%，外径相对误差应小于-1%，高度误差应小于+2.5%。
二、检验用标准器具
卡尺：分度值为0.02㎜
三、检验方法
1、技术要求1、2条通过目测。
2、环刀尺寸校验
A、内径校验：在环刀的两端分别用卡尺在环刀的内壁不同位置重复测定三次，取平均值。
B、外径校验：用卡尺在环刀外壁不同位置重复测定三次，取平均值。
C、高度校验：用卡尺止住环刀的两端，重复测定三次，取平均值。
五、检验结果
1、新购环刀必须全部符合技术要求。
2、使用中的环刀必须满足技术要求3
六、检定同期
周期为一年
环刀校验记录
仪器编号：。
土的密度试验环刀法作业指导书
土的密度试验环刀法作业指导书1 目的和适用范围本试验方法适用于细粒土。
2 仪器设备2.1环刀：内径6～8cm，高2～5.4cm，壁厚1.5～2.2mm。
2.2天平：感量0.1g。
2.3其他：修土刀、钢丝锯、凡士林等。
3 试验步骤3.1按工程需要取原状土或制备所需状态的扰动土样，整平两端，环刀内壁涂一薄层凡士林，刀口向下放在土样上。
3.2用修土刀或钢丝锯将土样上部削成略大于环刀直径的土柱，然后将环刀垂直下压，边压边削，至土样伸出环刀上部为止。
削去两端余土，使土样与环刀口面齐平，并用剩余土样测定含水率。
3.3擦净环刀外壁，称环刀与土合质量m1，准确至0.1g。
1.4结果整理1.4.1按下列公式计算湿密度及干密度；ρ＝ m1-m2 (T 0107-1)Vρd＝ρ(T 0107-2)1＋0.01ω式中：ρ——湿密度（g/cm3），计算至0.01；m1——环刀与土合质量（g）；m2——环刀质量（g）；V——环刀体积（cm3）；ρd——干密度（g/cm3），计算至0.01；ω——含水率（％）。
本试验记录格式如表T 0107-1。
第2页共18页作业指导书第2版第0次修订参照规程编号JTG E40-2007 文件代号JHJC/C-002表T 0107-1 密度试验记录（环刀法）土样编号 1 2 3环刀号 1 2 3 4 5 6 环刀容积（cm3）①100 100 100 100 100 100 环刀质量（g）②土＋环刀质量（g）③土样质量（g）④③-②178.6 181.4 193.6 194.8 205.8 207.2 湿密度（g/cm3）⑤④/① 1.79 1.81 1.94 1.95 2.06 2.07 含水量（%）⑥13.5 14.2 18.2 19.4 20.5 21.2⑤/(1+0.01干密度（g/cm3）⑦1.58 1.58 1.64 1.63 1.71 1.71⑥)平均干密度（g/cm3）⑧ 1.58 1.64 1.714.3 精密度和允许差本试验须进行二次平行测定，取其算术平均值，其平行差值不得大于0.03g/cm3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环刀试验操作规程
一、编制依据
GB/T50123-1999土工试验方法标准 SL260-98堤防工程施工规范
山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则
二、环刀法压实度试验方法 1、取样：
⑪仪器设备：
环刀200cm3 （内径70mm）若干套，医用凡士林一瓶，铁锹一把，切土刀一个，铁锤一把。
⑫操作：①称取环刀的质量并编号记录，精确到0.01g ②
在压实基面随机选择取样点，取样部位应有代表性，且应在面上均匀分部，不得随意挑选，特殊情况下取样应加以注明。
③
应在压实厚度的下部1/3处取样，若下部1/3的厚度不足环刀高度时，以环刀底面达到下层顶面时环刀取满土样为准，并记录压实层厚度。
④
上层土用铁锹清除，并做成平面，把以松动的土块清理干净。
⑤
然后在环刀内壁涂一薄层凡士林，刃口向下放在取样点上，将环刀盖放在环刀上并加垫木，用铁锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，取出环刀用切土刀整平环刀两端土样，擦干净环刀外壁。
用密封性能良好的包装袋封好后加以编号，送到实验室待用。
2、含水率试验⑪仪器设备：
①电热烘箱：应能控制温度为105～110℃②天平：称量200g，最小分值0.01g；
称量1000g，最小分值0.1g。
铝盒若干
⑫试验：
①称取环刀和湿土样的总质量。
②称取铝盒的质量，记录并编号备用。
③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿土质量，准确止0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表中，湿土重同样填写。
⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘止恒量，烘干时间对粘土、粉土不得少于8小时，对砂土不得小于6小时。
6/将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
⑦把相应数据填写在记录表内。
⑧含水量按下式计算含水量＝湿土重-干土重
⑨试样的含水率，应按下式计算，准确至0.1％含水率＝（湿土质量/干土质量-1）×100 ⑩本试验应进行两次平行测定，取两次测值的平均值，
3、密度试验
①试样湿密度计算：应按下式计算，精确至0.01g/cm3 土样湿密度＝湿土质量÷环刀体积
③试样干密度计算：应按下式计算，精确至0.01g/cm3 土样干密度＝湿密度÷（1+含水率×0.01）④压实度计算：应按下式计算
压实度＝土样干密度÷最大干密度×100。
