常用质量管理工具 新旧七种工具
质量管理新老七种工具
4
帕累托图
概念：帕累托图是一种将问题按照重要性进行排序的图表，用于识别和解决质量问题
制作方法：首先，收集质量问题的数据，然后按照问题发生的频率进行排序，最后将排序结果绘制成帕累托图
作用：通过帕累托图，可以找出导致质量问题的主要原因，并采取相应的措施进行改进
应用：帕累托图广泛应用于质量管理、生产管理、项目管理等领域，帮助识别和解决问题，提高工作效率和质量水平
质量管理新老七种工具
演讲人
01.
老七种工具
02.
新七种工具
目录
老七种工具
1
因果图
因果图是一种用于分析问题的工具，通过分析原因和结果之间的关系，找出问题的根本原因。
1
因果图可以帮助我们识别问题的关键因素，从而制定有效的解决方案。
2
因果图可以应用于各种领域，如质量管理、生产管理、项目管理等。
3
因果图可以帮助我们更好地理解问题，从而提高解决问题的效率和质量。
关联图可以应用于质量管理、项目管理、风险管理等领域，帮助我们更好地分析和解决问题。
关联图可以帮助我们识别关键因素，找出问题的根本原因，从而制定有效的解决方案。
关联图的绘制步骤包括：确定问题、列出因素、绘制关联图、分析关联图、制定解决方案。
系统图
定义：系统图是一种描述系统内部各部分之间关系的图形工具
网络图
网络图是一种用于描述项目进度和资源分配的图形化工具。
网络图可以清晰地展示项目各个任务之间的逻辑关系和依赖关系。
02
网络图可以帮助项目管理者更好地理解和控制项目进度，及时发现和解决问题。
网络图可以应用于各种类型的项目，如软件开发、建筑工程、市场营销等。
04
谢谢
质量管理七种工具
检查表示例
铸造不良情况检查表
项目 地点
日期 废品数 不良分类
欠铸 冷隔 小砂眼 粘砂 其他 合计
铸造质量不良 质检科
1月 2月 224 258 240 256 151 165 75 80XX 班次
2000年1月-6月
3月 4月 5月 356 353 332 283 272 245 178 168 144 90 94 82 27 23 16 934 910 819
步骤六：绘画条柱 •每条条柱的高度相差于垂直轴的值，各条柱阔度应一致。条柱之间没有空间。
步骤七：制作说明（图例） •给柏拉图一个名称，注明绘图基本数据来源，包括时期、负责人、日期等作为将来参考之用。
1、甚么是累积线？ 累积线是以一项或多个项目的累积百分比用图表表示。 2、绘制有累积线的柏拉图 步骤一：绘画横轴、纵轴及条柱
在工作中的应用
统计基本概念
＊ 数据的分类 A. 计数型数据：只能取一组特定的数值，而不能取这 些数值之间(如：人数、件数、缺陷点数等)或这些 数值间的比值(如不合格品率)。 B. 计量型数据：用各种计量仪器测出，以数值形式表 现的测量结果，取给定范围内的任何一个可能的数 值(如：长度、重量、时间、温度等)。 计量值与计数值数据差别，决定了数据所反映的统计的性质不同，进而数据的处理方法也有变化。例 如，计量数据属于连续概率分布，最典型的使正态分布；而计数值数据属于离散概率分布，最典型 的是二项分布和泊松分布。
2、柏拉图的制作 – 确定数据的分类及其计量单位. – 确定数据的时间周期. – 搜集数据. – 整理数据及计算. – 作图. – 将不良类型分类
3、制作柏拉图时, 应注意以下几点
• "重要的少数"最好只1~2项,最多不宜超过3项,否则就失去了捕捉"少数"的本意,必要时可考虑重新分 类.

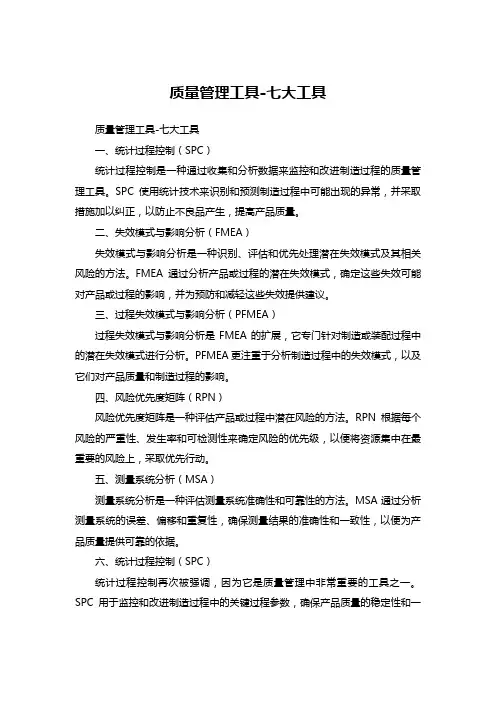

质量管理工具-七大工具
质量管理工具-七大工具质量管理工具-七大工具一、统计过程控制（SPC）统计过程控制是一种通过收集和分析数据来监控和改进制造过程的质量管理工具。
SPC使用统计技术来识别和预测制造过程中可能出现的异常，并采取措施加以纠正，以防止不良品产生，提高产品质量。
二、失效模式与影响分析（FMEA）失效模式与影响分析是一种识别、评估和优先处理潜在失效模式及其相关风险的方法。
FMEA通过分析产品或过程的潜在失效模式，确定这些失效可能对产品或过程的影响，并为预防和减轻这些失效提供建议。
三、过程失效模式与影响分析（PFMEA）过程失效模式与影响分析是FMEA的扩展，它专门针对制造或装配过程中的潜在失效模式进行分析。
PFMEA更注重于分析制造过程中的失效模式，以及它们对产品质量和制造过程的影响。
四、风险优先度矩阵（RPN）风险优先度矩阵是一种评估产品或过程中潜在风险的方法。
RPN根据每个风险的严重性、发生率和可检测性来确定风险的优先级，以便将资源集中在最重要的风险上，采取优先行动。
五、测量系统分析（MSA）测量系统分析是一种评估测量系统准确性和可靠性的方法。
MSA通过分析测量系统的误差、偏移和重复性，确保测量结果的准确性和一致性，以便为产品质量提供可靠的依据。
六、统计过程控制（SPC）统计过程控制再次被强调，因为它是质量管理中非常重要的工具之一。
SPC用于监控和改进制造过程中的关键过程参数，确保产品质量的稳定性和一致性。
通过实施SPC，企业可以及时发现异常，采取措施防止不良品的产生，并持续改进制造过程。
七、产品质量先期策划（APQP）产品质量先期策划是一种在产品开发初期就进行质量策划的方法。
APQP 的目标是在产品设计阶段就识别和解决潜在的质量问题，确保产品从设计到制造的整个过程中的质量可靠性。
通过APQP，企业可以在产品开发初期就确定并解决潜在的质量问题，避免在制造过程中出现质量问题，提高产品质量和客户满意度。
总结：以上是七种常用的质量管理工具，它们在质量管理中发挥着重要的作用。

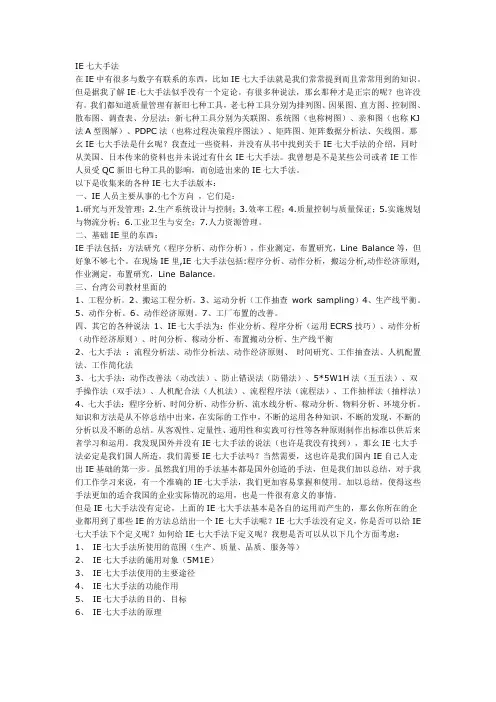

质量管理有新旧七种工具
在IE中有很多与数字有联系的东西，比如IE七大手法就是我们常常提到而且常常用到的知识。
但是据我了解IE七大手法似乎没有一个定论。
有很多种说法，那幺那种才是正宗的呢？也许没有。
我们都知道质量管理有新旧七种工具，老七种工具分别为排列图、因果图、直方图、控制图、散布图、调查表、分层法；新七种工具分别为关联图、系统图（也称树图）、亲和图（也称KJ 法A型图解）、PDPC法（也称过程决策程序图法）、矩阵图、矩阵数据分析法、矢线图。
那幺IE七大手法是什幺呢？我查过一些资料，并没有从书中找到关于IE七大手法的介绍，同时从美国、日本传来的资料也并未说过有什幺IE七大手法。
我曾想是不是某些公司或者IE工作人员受QC新旧七种工具的影响，而创造出来的IE七大手法。
以下是收集来的各种IE七大手法版本：一、IE人员主要从事的七个方向，它们是：1.研究与开发管理；2.生产系统设计与控制；3.效率工程；4.质量控制与质量保证；5.实施规划与物流分析；6.工业卫生与安全；7.人力资源管理。
二、基础IE里的东西：IE手法包括：方法研究（程序分析、动作分析），作业测定，布置研究，Line Balance等，但好象不够七个。
在现场IE里,IE七大手法包括:程序分析、动作分析，搬运分析,动作经济原则,作业测定，布置研究，Line Balance。
三、台湾公司教材里面的1、工程分析。
2、搬运工程分析。
3、运动分析（工作抽查work sampling）4、生产线平衡。
5、动作分析。
6、动作经济原则。
7、工厂布置的改善。
四、其它的各种说法1、IE七大手法为：作业分析、程序分析（运用ECRS技巧）、动作分析（动作经济原则）、时间分析、稼动分析、布置搬动分析、生产线平衡2、七大手法：流程分析法、动作分析法、动作经济原则、时间研究、工作抽查法、人机配置法、工作简化法3、七大手法：动作改善法（动改法）、防止错误法（防错法）、5*5W1H法（五五法）、双手操作法（双手法）、人机配合法（人机法）、流程程序法（流程法）、工作抽样法（抽样法）4、七大手法：程序分析、时间分析、动作分析、流水线分析、稼动分析、物料分析、环境分析。

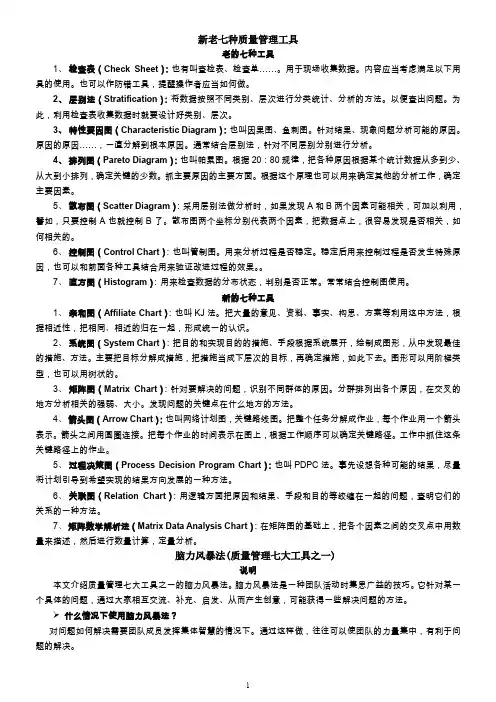

新老七种质量管理工具
新老七种质量管理工具老的七种工具1、检查表（Check Sheet）：也有叫查检表、检查单……。
用于现场收集数据。
内容应当考虑满足以下用具的使用。
也可以作防错工具，提醒操作者应当如何做。
2、层别法（Stratification）：将数据按照不同类别、层次进行分类统计、分析的方法。
以便查出问题。
为此，利用检查表收集数据时就要设计好类别、层次。
3、特性要因图（Characteristic Diagram）：也叫因果图、鱼刺图。
针对结果、现象问题分析可能的原因。
原因的原因……，一直分解到根本原因。
通常结合层别法，针对不同层别分别进行分析。
4、排列图（Pareto Diagram）：也叫帕累图。
根据20：80规律，把各种原因根据某个统计数据从多到少、从大到小排列，确定关键的少数。
抓主要原因的主要方面。
根据这个原理也可以用来确定其他的分析工作，确定主要因素。
5、散布图（Scatter Diagram）：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用，譬如，只要控制A也就控制B了。
散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，如何相关的。
6、控制图（Control Chart）：也叫管制图。
用来分析过程是否稳定。
稳定后用来控制过程是否发生特殊原因，也可以和前面各种工具结合用来验证改进过程的效果。
7、直方图（Histogram）：用来检查数据的分布状态，判别是否正常。
常常结合控制图使用。
新的七种工具1、亲和图（Affiliate Chart）：也叫KJ法。
把大量的意见、资料、事实、构思、方案等利用这中方法，根据相近性，把相同、相近的归在一起，形成统一的认识。
2、系统图（System Chart）：把目的和实现目的的措施、手段根据系统展开，绘制成图形，从中发现最佳的措施、方法。
主要把目标分解成措施，把措施当成下层次的目标，再确定措施，如此下去。
图形可以用阶梯类型，也可以用树状的。

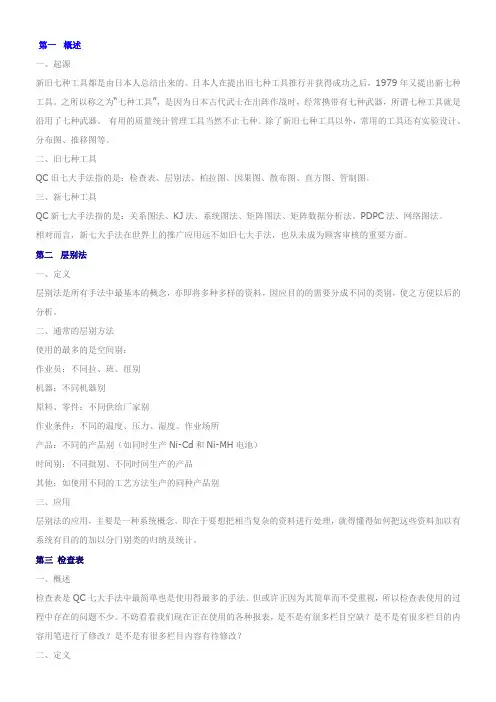

QC七种工具
第一概述一、起源新旧七种工具都是由日本人总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。
二、旧七种工具QC旧七大手法指的是：检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。
三、新七种工具QC新七大手法指的是：关系图法、KJ法、系统图法、矩阵图法、矩阵数据分析法、PDPC法、网络图法。
相对而言，新七大手法在世界上的推广应用远不如旧七大手法，也从未成为顾客审核的重要方面。
第二层别法一、定义层别法是所有手法中最基本的概念，亦即将多种多样的资料，因应目的的需要分成不同的类别，使之方便以后的分析。
二、通常的层别方法使用的最多的是空间别：作业员：不同拉、班、组别机器：不同机器别原料、零件：不同供给厂家别作业条件：不同的温度、压力、湿度、作业场所产品：不同的产品别（如同时生产Ni-Cd和Ni-MH电池）时间别：不同批别、不同时间生产的产品其他：如使用不同的工艺方法生产的同种产品别三、应用层别法的应用，主要是一种系统概念，即在于要想把相当复杂的资料进行处理，就得懂得如何把这些资料加以有系统有目的的加以分门别类的归纳及统计。
第三检查表一、概述检查表是QC七大手法中最简单也是使用得最多的手法。
但或许正因为其简单而不受重视，所以检查表使用的过程中存在的问题不少。
不妨看看我们现在正在使用的各种报表，是不是有很多栏目空缺？是不是有很多栏目的内容用笔进行了修改？是不是有很多栏目内容有待修改？二、定义以简单的数据，用容易理解的方式，制成图形或表格，必要时记上检查记号，并加以统计整理，作为进一步分析或核对检查之用。
三、目的记录某种事件发生的频率。
四、时机1.当你必须记下某种事件发生的具体情况时；2.当你想了解某件事件发生的次数时；3.当你想收集资讯时。
质量管理的旧七种工具是什么

质量管理的旧七种工具是什么？质量管理的旧七种工具是：1、分层法分层法又叫分类法，是整理质量数据的一种重要方法。
它是把所收集起来的数据按不同的目的加以分类，将性质相同、生产条件相同的数据归为一组，使之系统化，便于找出影响产品质量的具体因素。
2、排列图排列图也叫巴雷特图、主次因素分析图和ABC法。
它是用来找出影响质量的主要因素的一种方法。
它一般由两个纵坐标、一个横坐标、几个长方形和一条折线组成。
左边的纵坐标表示频数（如件数、金额、时间等）；右边的纵坐标表示频率；横坐标表示影响质量的各种因素，按频数大小自左至右排列；长方形的高度表示因素频数的大小；折线由表示各因素的累计频率的点连接而成。
3、因果图因果图是整理和分析影响产品（工程、工作）质量的各因素（原因）之间的关系，即表示质量特性与原因之间的关系的一种工作图。
它又称因果分析图、树枝图或鱼刺图。
4、直方图直方图又称质量分布图和质量散布图。
它是将数据按大小顺序分成若干间隔相等的组，以组距为底边，以落入各组的频数为高所构成的矩形图。
直方图是用来整理质量数据，从中找出规律，用以判断和预测生产过程中质量好坏的一种常用工具。
5、管理图管理图，又称控制图。
它是用于分析和判断工序是否处于稳定状态，带有管理界限的图。
它有分析用管理图和控制用管理图两类。
前者专用于分析和判断工序是否处于稳定状态，并且用来分析产生异常波的原因；后者专用于控制工序的质量状态，及时发现并消除工艺过程的失调现象。
6、散布图散布图，又称相关图。
它是在处理计量数据时，分析、判断、研究两个相对应的变量之间是否存在相关关系，并明确相关程度的一种方法。
7、调查表调查表，又称检查表、统计分析表，它是为分层收集数据而设计的图表，用来进行数据整理和粗略的原因分析。
可根据不同的目的要求，设计多种多样的调查表。
