图纸上的钢筋符号意思
钢筋标志符号
钢筋标志符号一、引言钢筋标志符号是在建筑行业中常见的标识系统，用于标记钢筋类型、尺寸、形状等信息。
它的作用是提供给施工人员快速而准确的信息，以确保施工的安全性和质量。
本文将详细介绍钢筋标志符号的背景、常见符号及其含义，以及标志符号的应用。
二、背景在建筑和基础设施施工中，钢筋是不可或缺的材料。
为了方便工程师、设计师和施工人员进行交流和沟通，钢筋必须被标记和标识。
钢筋标志符号应运而生，它为所有参与者提供了一种统一的语言，减少了误解和错误的发生。
三、常见符号及其含义以下是一些常见的钢筋标志符号及其含义：1. 直径符号•φ6：表示钢筋直径为6毫米•φ8：表示钢筋直径为8毫米•φ10：表示钢筋直径为10毫米•…2. 弯曲形状符号•○：表示钢筋为直线形状•Ⓜ：表示钢筋为弯曲形状•Ⓢ：表示钢筋为螺旋形状•…3. 纵向间距符号•100：表示纵向两根钢筋之间的间距为100毫米•150：表示纵向两根钢筋之间的间距为150毫米•200：表示纵向两根钢筋之间的间距为200毫米•…4. 横向间距符号•s=100：表示横向两根钢筋之间的间距为100毫米•s=150：表示横向两根钢筋之间的间距为150毫米•s=200：表示横向两根钢筋之间的间距为200毫米•…四、标志符号的应用钢筋标志符号在建筑行业中广泛应用，以下是一些常见的应用场景：1. 结构设计在进行结构设计时，工程师需要明确钢筋的类型、尺寸和布置。
通过使用标志符号，工程师可以清楚地表达自己的设计意图，从而确保结构的稳定性和强度。
2. 施工图纸在绘制施工图纸时，标志符号被用于标示钢筋的位置和形状。
这样，施工人员就能够直观地理解图纸上的信息，准确地进行施工操作。
3. 施工现场在施工现场，钢筋标志符号起到了指导作用。
施工人员可以根据标志符号迅速识别钢筋的属性和位置，避免错误的安装和布置，提高工作效率和施工质量。
4. 质量检查钢筋标志符号也在质量检查中发挥着重要的作用。
检查人员可以通过标志符号确认钢筋的符合性，及时发现和解决可能存在的问题，确保工程质量达到要求。
钢筋符号表示意思什么
钢筋符号表示意思什么钢筋符号的意思是什么？钢筋在建筑和工程领域中起着非常重要的作用，它用于加强混凝土结构的强度和稳定性。
在钢筋施工过程中，工程师和施工人员必须准确理解和使用钢筋符号，以确保施工的准确性和安全性。
钢筋符号是一种专门用于表示和标记钢筋在结构图纸上的位置、形状、尺寸和布置的符号系统。
每个符号都代表着一种特定的钢筋形状和尺寸。
通过正确使用这些符号，工程师和施工人员可以根据结构图纸上的要求准确地安装和布置钢筋。
在下面的内容中，我们将详细介绍一些常见的钢筋符号及其表示的意思。
1. 直线段符号：直线段符号用于表示直线段的钢筋。
符号的长度表示钢筋的实际长度，符号的位置表示钢筋的布置位置。
2. 弯曲钢筋符号：弯曲钢筋符号用于表示钢筋的弯曲部分。
符号的形状和弯曲角度表示了钢筋的几何形状和布置方式。
3. 弯折钢筋符号：弯折钢筋符号用于表示钢筋的折弯部分。
符号的形状和折弯角度表示了钢筋的几何形状和布置方式。
4. 钢筋连接符号：钢筋连接符号用于表示钢筋之间的连接方式和形式，例如焊接、扣件等。
符号的形状和方向表示了钢筋连接的具体情况。
5. 钢筋间距符号：钢筋间距符号用于表示钢筋之间的间距。
符号的长度表示了钢筋之间的实际间距。
6. 钢筋尺寸符号：钢筋尺寸符号用于表示钢筋的直径和长度。
符号的不同形状和尺寸表示了不同直径和长度的钢筋。
7. 钢筋标记符号：钢筋标记符号用于表示特定的钢筋，例如主筋、箍筋等。
符号的形状和位置表示了不同类型的钢筋。
以上只是一小部分常见的钢筋符号及其意思。
在实际的工程中，还有很多其他的钢筋符号，每个符号都有其特定的含义和用途。
因此，在进行钢筋施工前，工程师和施工人员需要详细阅读和理解结构图纸中的钢筋符号，以确保施工的准确性和安全性。
总结起来，钢筋符号用于表示和标记钢筋在结构图纸上的位置、形状、尺寸和布置。
通过正确使用这些符号，可以确保钢筋施工过程的准确性和安全性。
对于工程师和施工人员来说，了解和掌握这些钢筋符号的意思非常重要，这将有助于他们在实际施工中正确地安装和布置钢筋。
钢筋图纸符号解释
一、箍筋表示方法：⑴© 10@100/200(2) 表示箍筋为© 10 ,加密区间距100,共配2根12的受扭纵向筋（腰筋），每侧各配一根.G2B12 指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.N 是受扭筋的意思，G是构造筋的意思！7 没有标注N的就是构造钢筋G,G是15D,N是LaE 钢筋论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
（2）、悬架梁；3 、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高- 保护层+ Lae,第二排主筋锚固长度》Lae; 4、梁中部筋伸至梁端部水平直锚，度墙身竖向钢筋根数=墙净长/间距+1 （墙身竖向钢筋从暗柱、端柱边50mm开始布置）中间层无变截顶层外墙4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d0三、墙身拉筋1、长度=墙厚-保护长边尺寸，Hn/6};梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2 ）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500, 柱长边尺寸，Hn/6};梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
第三节顶层顶层KZ因其所处位置不同，分为角柱、边柱和中外侧钢筋锚固长度=Max{1.5Lae，梁高—保护层+柱宽—保护层} 边柱边柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值，那么边柱顶层钢筋锚固直锚（》Lae）:梁高—保护层b、外侧钢筋锚固长度为：》1.5Lae 注意：在GGJ V8.1中，内侧钢筋锚固长度为弯锚外侧钢筋锚固长度=Max{1.5Lae，梁高—保护层+柱宽—保护层} 三、中柱中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值，那么中柱顶层钢筋锚固板筋主要有：受力筋（单向或双向，单层或双层）、支座负筋、分布筋、附加钢筋（角部附加放射筋、洞口附加钢筋）、撑脚钢筋（双层钢筋时支撑上下层）。
钢筋常规表示符号
是不是经常为施工图纸中各种钢筋符号难以理解而苦闷呢？建筑吧推荐你看完这个钢筋常用符号解释，从此再也不担心看不懂图纸了，赶紧收藏了吧！la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf: 转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度hc: 支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距：一级不宜大于100mm,二级不宜大于150mm.bf：剪力墙厚度。
bc：端柱端头的宽度.bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae:纵向受拉钢筋抗震锚固长度.la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震（绑扎)搭接长度。
ll: 纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值.hac：暗柱长度。
Hn：所在楼层的柱净高。
hc: 柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度. hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：1、柱KZ—框架柱KZZ—框支柱XZ—芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙YDZ—约束边缘端柱YAZ—约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ—构造边缘翼墙柱GJZ-构造边缘转角柱AZ—非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙(3）墙梁LL—连梁（无交叉暗撑、钢筋)LL（JC)连梁(有交叉暗撑)（03G）LL（JG）连梁(有交叉钢筋）(03G）LL(JC)连梁（对角暗撑配筋）LL（JX)连梁（交叉斜筋配筋）LL（DX)连梁（集中对角斜筋配筋）AL-暗梁BKL—边框梁JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L—非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL—基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB—柱下板带KZB—跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ—外包式柱脚MZJ—埋入式柱脚JK-基坑HJD-后浇带7、楼板LB—楼面板WB—屋面板YXB—延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB—跨中板带9、楼板相关构造类型JQD—纵筋加强带HJD-后浇带ZMx—柱帽SJB—局部升降板JY-板加腋BD—板开洞FB—板翻边TY-板挑檐Crs—角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj—普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp—杯口独立基础坡形11、条形基础梁JL-基础梁JQL—基础圈梁12、条形基础底板TJBp—条形基础底板坡形TJBj—条形基础底板阶形13、独立承台CTj—独立承台阶形CTp—独立承台坡形14、承台梁CTL—承台梁15、基础连梁JLL—基础连梁16、地下框架梁DKL—地下框架梁17、基础相关构造类型CJQ—窗井墙JLL-基础连系梁HJD—后浇带SZD-上柱墩XZD—下柱墩。
建筑钢筋符号

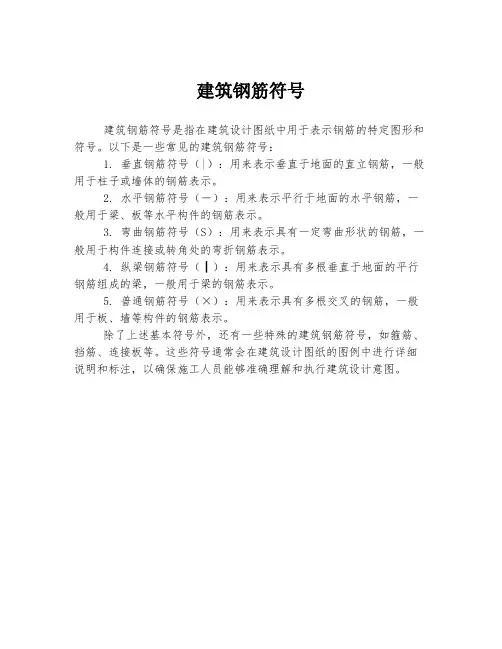

建筑钢筋符号
建筑钢筋符号是指在建筑设计图纸中用于表示钢筋的特定图形和符号。
以下是一些常见的建筑钢筋符号：
1. 垂直钢筋符号（|）：用来表示垂直于地面的直立钢筋，一般用于柱子或墙体的钢筋表示。
2. 水平钢筋符号（－）：用来表示平行于地面的水平钢筋，一般用于梁、板等水平构件的钢筋表示。
3. 弯曲钢筋符号（S）：用来表示具有一定弯曲形状的钢筋，一般用于构件连接或转角处的弯折钢筋表示。
4. 纵梁钢筋符号（┃）：用来表示具有多根垂直于地面的平行钢筋组成的梁，一般用于梁的钢筋表示。
5. 普通钢筋符号（×）：用来表示具有多根交叉的钢筋，一般用于板、墙等构件的钢筋表示。
除了上述基本符号外，还有一些特殊的建筑钢筋符号，如箍筋、挡筋、连接板等。
这些符号通常会在建筑设计图纸的图例中进行详细说明和标注，以确保施工人员能够准确理解和执行建筑设计意图。
看钢筋图钢筋符号大全汇总
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法,具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋 5Φ25,通长布置;一、箍筋表示方法：⑴φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍;⑵φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍;⑶φ82002 表示箍筋为φ8,间距为200,双肢箍;⑷φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋 5Φ25,通长布置;五、标注示例：KL73300×700 Y500×2502Φ25N4Φ184Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7,有三跨,断面宽300,高700;Y500×250 表示梁下加腋,宽500,高 250;N4Φ18 表示梁腰中抗扭钢筋;2Φ25 表示箍筋和架立筋;表示梁上皮标高;钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力,也称胶结力;②混凝土收缩,将钢筋紧紧握固而产生摩擦力;③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力;④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力;正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处上部受拉通长钢筋就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件如梁整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径;贯通筋既可以是受力钢筋,也可以是架力钢筋; 支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋;一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋;当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋;至于端支座负筋,中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋,通常设置在板的支座端支座,中间支座,位置在板的上皮,其作用是抵抗板的负弯矩,也可以叫板负筋现在板中差不多都有两层,下层筋都是通长的,应该叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋;主要作用是：由于梁的某部受到大的集中荷载作用,可能会使梁上引起斜裂缝,特别是力作用在受拉区内,为了使梁体不产生局部严重破坏,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,就必须配吊筋了,还要加配附加箍筋;“腹筋”作用：梁的抗扭它在设计上属构造配筋,即力学上不用设计计算具体力的大小,按国家设计规范的构造要求查得此数据;当梁高大到一定要求时,就得加设腰筋,按多少、加多大规格按构造要求规范查得;1、什么是负弯矩：在弯矩图上如果你学过结构力学你可以跳过这一部分,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩；打个比方,你用手拗一只筷子,向下拗的时候,是筷子下部先断；这是正弯矩,向上拗的时候,是是筷子上部先断,这是负弯矩；明白了正负弯的区别,你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上常常简称为“负筋”,一般来说,常碰到的负弯矩筋有两种,一种是楼板与梁交接的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应该是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米左右；另一种就是梁的支座处,因为梁支端两端受向下的弯矩,在梁支座处,存在负弯矩,这是一个关键部位,常按锚固要求放一定的负筋3、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋上通长筋1长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息;以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥＋5d,为直锚,取Max{Lae,＋5d };钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d,为弯锚,取Max{Lae,支座宽度-保护层+15d };钢筋的中间支座锚固值＝Max{Lae,＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝梁宽－2×保护层＋2×抗震弯钩值＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数＝箍筋根数/2×构造筋根数/2；如果给定了拉筋的布筋间距,那么拉筋的根数＝布筋长度/布筋间距;6、箍筋箍筋长度＝梁宽－2×保护层＋梁高-2×保护层＋2×＋8d箍筋根数＝加密区长度/加密区间距+1×2＋非加密区长度/非加密区间距－1+1注意：因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d;如下图所示7、吊筋吊筋长度＝2锚固+2斜段长度+次梁宽度+250,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度：第一排为该跨净跨长＋Ln/3＋前中间支座值＋Ln/3＋后中间支座值；第二排为该跨净跨长＋Ln/4＋前中间支座值＋Ln/4＋后中间支座值;其他钢筋计算同首跨钢筋计算;三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋,如下图所示这里,我们以2、5及6钢筋为例进行分析：2钢筋—悬臂上通筋＝通跨净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5钢筋—上部下排钢筋＝Ln/4+支座宽+6钢筋—下部钢筋＝Ln--保护层+15d2、箍筋1、如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算,上部钢筋存在斜长的时候,斜段的高度及下部钢筋的长度；如果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可;2、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页;第二节其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座,不再考虑＋5d的判断值;未尽解释请参考03G101-1说明;二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae,第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚,再横向弯折15d；5、箍筋的加密范围为≥≥；7、侧面构造钢筋与抗扭钢筋处理与框架梁一致;第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法;需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+内侧钢筋长度＝墙长-保护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1暗梁、连梁墙身水平筋照设2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度弯锚、直锚B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+内侧钢筋长度＝墙净长＋锚固长度弯锚、直锚水平钢筋根数＝层高/间距+1暗梁、连梁墙身水平筋照设注意：如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造;3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d;当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d;二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1墙身竖向钢筋从暗柱、端柱边50mm开始布置中间层无变截面中间层变截面顶层内墙顶层外墙4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d;三、墙身拉筋1、长度＝墙厚-保护层+弯钩弯钩长度＝+2D2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗端柱、暗连梁,即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距;例：80003840/600600第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋;因为端柱可以看作是框架柱,所以其锚固也同框架柱相同;二、箍筋：依据设计图纸自由组合计算;第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=LAE-100/150+12+洞口宽-502/间距+1顶层中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=洞口宽-502/间距+1中间层二、暗梁 1、主筋长度＝暗梁净长＋锚固 2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动;一般是按2根进行计算软件中是按三根;第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中,关于柱箍筋的加密区的规定如下1首层柱箍筋的加密区有三个,分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500,柱长边尺寸,Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密;2首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密;第三节顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同;参看03G101－1第37、38页一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么角柱顶层钢筋锚固值是如何考虑的呢弯锚≦Lae：梁高－保护层＋12da、内侧钢筋锚固长度为直锚≧Lae：梁高－保护层≧b、外侧钢筋锚固长度为柱顶部第一层：≧梁高－保护层＋柱宽－保护层＋8d柱顶部第二层：≧梁高－保护层＋柱宽－保护层注意：在GGJ 中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{ ,梁高－保护层＋柱宽－保护层}二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层b、外侧钢筋锚固长度为：≧注意：在GGJ 中,内侧钢筋锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层外侧钢筋锚固长度＝Max{ ,梁高－保护层＋柱宽－保护层}三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢中柱顶层纵筋的锚固长度为弯锚≦Lae：梁高－保护层＋12d直锚≧Lae：梁高－保护层注意：在GGJ 中,处理同上;第四章板在实际工程中,我们知道板分为预制板和现浇板,这里主要分析现浇板的布筋情况;板筋主要有：受力筋单向或双向,单层或双层、支座负筋、分布筋、附加钢筋角部附加放射筋、洞口附加钢筋、撑脚钢筋双层钢筋时支撑上下层;一、受力筋软件中,受力筋的长度是依据轴网计算的;受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩如果是Ⅰ级筋;根数＝轴线长度-扣减值/布筋间距＋1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝布筋范围-扣减值/布筋间距＋1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋角部附加放射筋、洞口附加钢筋、支撑钢筋双层钢筋时支撑上下层根据实际情况直接计算钢筋的长度、根数即可,在软件中可以利用直接输入法输入计算;第五章常见问题为什么钢筋计算中,135o弯钩我们在软件中计算为我们软件中箍筋计算时取的实际上是弯钩加上量度差值的结果,我们知道弯钩平直段长度是10D,那么量度差值应该是,下面我们推导一下这个量度差值的来历：按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360D/2+d/22+300,这里D取的是规范规定的最小半径,此时用后面的式子减前面的式子的结果是：≈;梁中出现两种吊筋时如何处理在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25;而后面的次梁宽度按照与吊筋一一对应的输入进去如250/3002B22对应250梁宽；2B25对应300梁宽当梁的中间支座两侧的钢筋不同时,软件是如何处理的当梁的中间支座两侧的钢筋不同时,我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋;软件计算的原则是支座两侧的钢筋相同,则通过；不同则进行锚固；判断原则是输入格式相同则通过,不同则锚固;如右支座负筋为5B22,下一跨左支座负筋为5B22＋2B20,则5根22的钢筋通过支座,2根20锚固在支座;梁变截面在软件中是如何处理的在软件中,梁的变截面情况分为两种：1、当高差>1/6的梁高时,无论两侧的格式是否相同,两侧的钢筋全部按锚固进行计算;弯折长度为15d＋高差;2、当高差<1/6的梁高时,按支座两侧的钢筋不同的判断条件进行处理;如果框架柱的混凝土强度等级发生变化,我们如何处理柱纵筋如果框架柱的混凝土强度等级发生变化,柱纵筋的处理分两种情况：1、若柱纵筋采用电渣压力焊,则按柱顶层的混凝土强度等级设置；2、若柱纵筋采用绑扎搭接,例如1～2层为C45,3～10层为C35,则柱要分开来建立两个构件：一个为C45,为3层,但3层只输入构件截面尺寸及层高,目的是不让2层作为顶层计算锚固；另一个构件建立1～10层,1～2层只输入构件截面尺寸及层高,钢筋信息自3层开始输入,这样就可以解决问题了;每米高圆形柱螺旋钢筋长度计算公式：L=NPP+D-2b+do^2π^2^+两个弯钩长度式中： N=螺旋圈数,N=L/PL为构件长即圆形柱长 P=螺距 D=构件直径 do=螺旋钢筋的直径 b=保护层厚度. 另外：钢筋理论质量=钢筋计算长度该钢筋每米质量钢筋总耗质量=钢筋理论质量1+钢筋铁件损耗率钢筋理论质量计算捷径：钢筋理论质量=钢筋直径的平方以毫米为单位。
建筑图纸的钢筋符号详解
建筑图纸的钢筋符号详解一、梁上主筋和梁下主筋同时表示方法 :⑴ 3Φ22, 3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12, 3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25, 4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25, 5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12 表示2Φ22 为通长, 4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋, 两根在角部, 两根在中部, 均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部⑴ 4Φ25 表示只有一排主筋, 4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3 / 5Φ25 表示有两排筋,上排筋为 5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋5Φ25,通长布置。
一、箍筋表示方法:⑴ φ10@100/200(2 表示箍筋为φ10 ,加密区间距 100,非加密区间距 200,全为双肢箍。
⑵ φ10@100/200(4 表示箍筋为φ10 ,加密区间距 100,非加密区间距 200,全为四肢箍。
⑶ φ8@200(2 表示箍筋为φ8,间距为 200,双肢箍。
钢筋平法图集通用符号解释
钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度laE:抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度l1E：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
图片可以保存到手机各类结构构件名称代码1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）LL（JG）连梁（有交叉钢筋）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩.- XZD-下柱墩JK-基坑（沟）。
钢筋符号大全
钢筋符号大全在建筑设计和施工中，钢筋是一种常用的材料，用于增强混凝土结构的强度和抗拉性能。
为了标示和表达钢筋在设计图纸和施工图纸上的具体位置、形状和数量，采用了一套特定的钢筋符号。
本文将为您介绍钢筋符号的大全，以便您在设计和施工过程中准确使用和理解这些符号。
1. 钢筋直径标记符号：钢筋直径标记符号用于表示钢筋的直径尺寸。
常见的钢筋直径标记符号如下：- φ6表示钢筋直径为6毫米；- φ8表示钢筋直径为8毫米；- φ10表示钢筋直径为10毫米；- φ12表示钢筋直径为12毫米；- φ16表示钢筋直径为16毫米；- φ20表示钢筋直径为20毫米；- φ25表示钢筋直径为25毫米；- φ32表示钢筋直径为32毫米；- φ40表示钢筋直径为40毫米；- φ50表示钢筋直径为50毫米。
2. 钢筋弯折形式符号：钢筋在施工过程中需要进行不同形式的弯折，以适应各种结构的需求。
常见的钢筋弯折形式符号如下：- 90°表示施工时将钢筋折弯成直角形状；- 135°表示施工时将钢筋折弯成135度的形状；- 180°表示施工时将钢筋折弯成180度的形状；- 45°表示施工时将钢筋折弯成45度的形状；- 60°表示施工时将钢筋折弯成60度的形状；- 30°表示施工时将钢筋折弯成30度的形状。
3. 钢筋间距标记符号：钢筋之间的间距对于混凝土结构的承载能力和抗变形性能至关重要。
常见的钢筋间距标记符号如下：- S50表示钢筋之间的间距为50毫米；- S100表示钢筋之间的间距为100毫米；- S150表示钢筋之间的间距为150毫米；- S200表示钢筋之间的间距为200毫米；- S250表示钢筋之间的间距为250毫米；- S300表示钢筋之间的间距为300毫米；- S350表示钢筋之间的间距为350毫米；- S400表示钢筋之间的间距为400毫米。
4. 钢筋长度标记符号：钢筋的长度标记符号用于表示钢筋的具体长度尺寸。
钢筋图符号表示含义
钢筋图符号表示含义一、箍筋表示方法：⑴ φ 10@100/200(2) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为双肢箍。
⑵ φ 10@100/200(4) 表示箍筋为 φ 10 ，加密区间距 100，非加密区间距 200，全为四肢箍。
⑶ φ 8@200(2) 表示箍筋为 φ8，间距为 200，双肢箍。
⑷ φ 8@100(4)/150(2) 表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。
一、 梁上主筋和梁下主筋同时表示方法：⑴ 3Φ 22， 3Φ20 表示上部钢筋为 3Φ 22, 下部钢筋为 3Φ 20。
B 为下部， T 为上部⑵ 2φ 12， 3Φ18表示上部钢筋为 2φ 12, 下部钢筋为 3Φ 18。
⑶ 4Φ 25， 4Φ25表示上部钢筋为 4Φ 25, 下部钢筋为 4Φ 25。
⑷ 3Φ 25， 5Φ25 表示上部钢筋为 3Φ 25, 下部钢筋为 5Φ 25。
二、 梁上部钢筋表示方法： （标在梁上支座处）⑴ 2Φ20 表示两根 Φ 20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ 22+（ 4Φ12）表示 2Φ 22 为通长， 4φ 12 架立筋，用于六肢箍。
⑶ 6Φ 25 4/2表示上部钢筋上排为 4Φ 25，下排为 2Φ 25。
⑷ 2Φ 22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、 梁腰中钢筋表示方法：⑴ G2 φ12表示梁两侧的构造钢筋，每侧一根φ 12。
⑵ G4 Φ14表示梁两侧的构造钢筋，每侧两根Φ 14。
⑶ N2 Φ22表示梁两侧的抗扭钢筋，每侧一根Φ 22。
⑷ N4 Φ18表示梁两侧的抗扭钢筋，每侧两根Φ 18。
四、 梁下部钢筋表示方法： （标在梁的下部）⑴ 4Φ25 表示只有一排主筋， 4Φ25 全部伸入支座内。
⑵ 6Φ 25 2/4表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ 25。
钢筋图符号表示含义
钢筋图符号表示含义2①20 表示两根①20的钢筋，通长布置，用于双肢箍。
2①22+ (4①12) 表示2①22为通长，4 0 12架立筋，用于六肢箍。
6①25 4/2 表示上部钢筋上排为 4①25,下排为2①25。
2①22+ 2①22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
梁腰中钢筋表示方法： ⑷2①25 + 3①22 (-3) / 5①25 表示有两排筋，上排筋为 5根。
2①25伸入支座，3①22 , 不伸入支座。
下排筋 5①25,通长布置。
五、标注示例：KL7 ( 3) 300 X 700 Y500 X 2500 10@100/200(2) 2 ① 25J4① 18 (-0.100) 4 ① 25 6 ① 25 4/2 6 ① 25 4/2 6 ① 25 4/2 4 ① 25 4①252①25 4①25 300 X 700 N4 0 10 KL7(3) 300 X 700 表示框架梁 7,有三跨，断面宽 300，高700。
Y500 X 250 N4 ① 18 表示梁下加腋，宽 500，高250。
表示梁腰中抗扭钢筋。
0 10@100/200(2) 2①25表示箍筋和架立筋。
-0.100 表示梁上皮标高。
N2B12指梁的两个侧面共配 2根12的受扭纵向筋(腰筋)，每侧各配一根• G2B12指梁的两个侧面共配置 2根12的纵向构造筋(腰筋)，每侧各配一根 N 是受扭筋的意思，G 是构造筋的意思！没有标注N 的就是构造钢筋 G,G 是15D,N 是LaE架立筋是连接负弯矩筋的（梁顶部角筋，一般写在括号内，如：（2 C 12））腰筋是指构造筋和抗扭筋的统称（梁两侧） ⑴ 3 ① 22, 3①20 表示上部钢筋为 3 ① 22, 下部钢筋为 3 ①20。
⑵ 2 0 12, 3①18 表示上部钢筋为 2 0 12, 下部钢筋为 3 ① 18。
⑶ 4 ① , 4①25 表示上部钢筋为 4 ① 25, 下部钢筋为 4 ① 25。
钢筋图纸符号解释
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋图纸符号详解
钢筋图纸符号详解钢筋图纸是建筑设计中极为重要的一部分，它通过符号的方式来表达和传递钢筋的形状、尺寸和布置等信息。
本文将详细解析钢筋图纸中常用的一些符号，包括直径标记、钢筋的形状和布置方式等。
希望能够帮助读者更好地理解和应用钢筋图纸。
在钢筋图纸中，直径标记是非常重要的一个部分，它表示了钢筋的直径尺寸。
常用的直径标记符号有三种，分别是○、Φ和d。
其中，○表示普通钢筋，Φ表示圆钢筋，d表示高强度螺纹钢筋。
这些符号通常出现在图纸中的构造柱、梁或者筋的截面上。
除了直径标记，图纸中还会出现一些用来表示钢筋形状的符号。
在常见的平面图上，钢筋形状的符号主要有以下几种：直线、弯线和钩线。
直线通常表示直筋，弯线用来表示弯曲的钢筋，钩线则表示钢筋的弯折和固定等情况。
在平面图上，我们还常见到一些用来表示钢筋布置方式的符号。
这些符号主要包括横线、纵线和交叉线等。
横线表示沿着构件的宽度方向布置的钢筋，纵线表示沿着构件的长度方向布置的钢筋，而交叉线则表示两组钢筋的交叉或者重叠。
这些符号的使用可以清晰地传达出钢筋布置的方式和位置，有助于施工人员准确地进行钢筋的安装。
除了上述几种常见的符号外，钢筋图纸中还有一些用来表示其他信息的符号，比如箭头、文字和图解等。
箭头常常被用来指示钢筋的延伸方向、弯曲方向以及钢筋之间的连接。
文字通常用来注明钢筋的种类、直径和间距等参数，以便施工人员能够准确地理解和安装。
图解则用来清晰地表达对钢筋连接、弯曲和固定等细节的要求和方法。
总的来说，钢筋图纸是建筑设计中不可或缺的一环。
通过符号的方式，钢筋图纸传达了有关钢筋形状、尺寸和布置等重要信息，为施工提供了指导和依据。
熟悉和掌握钢筋图纸中的符号意义，对于建筑从业人员来说至关重要，它不仅有助于准确理解和解读图纸，还能够提高施工质量和效率。
钢筋图纸符号的详解就到这里了。
希望通过本文的介绍，读者能够更好地理解和掌握钢筋图纸中的符号意义，从而在应用图纸的过程中做到更加准确和高效。
工程中常见钢筋图钢筋符号大全
钢筋混凝土构件图示方法中钢筋的标注一般采用引出线的方法，具体有以下两种方法：1.标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2.标注钢筋的等级、直径和相邻钢筋中心距：Ф8@200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2.梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋符号大全可复制
钢筋符号大全可复制钢筋符号是在建筑设计和施工图纸中常见的一种符号，用于表示混凝土结构中的钢筋布置、尺寸和数量等信息。
正确使用钢筋符号对于保证混凝土结构的质量和安全具有重要意义。
本文将为大家介绍一些常见的钢筋符号，并提供可复制的符号列表，希望能对大家的工作和学习有所帮助。
1. 钢筋直径符号，⌀。
钢筋的直径是钢筋符号中的重要信息之一，常用的钢筋直径符号为⌀，直径后面一般会跟上具体的直径尺寸，例如⌀10表示直径为10mm的钢筋。
2. 钢筋箍筋符号，@。
在混凝土结构中，为了保证梁、柱等构件的受力性能，常常需要设置箍筋。
箍筋符号常用的表示方法是@符号，例如，@10@150 c300表示箍筋直径为10mm，箍筋间距为150mm，箍筋长度为300mm。
3. 钢筋弯钩符号，↪。
在钢筋加工和安装中，经常需要对钢筋进行弯曲处理，此时就需要使用弯钩符号来表示。
常见的弯钩符号为↪，例如，↪135°表示钢筋的弯曲角度为135度。
4. 钢筋连接符号，||。
在混凝土结构中，钢筋的连接是一个重要的环节，合理的连接方式可以有效地提高结构的受力性能。
常见的钢筋连接符号为||，例如，||表示两根钢筋的连接。
5. 钢筋间距符号，c。
钢筋的间距也是钢筋符号中需要表示的重要信息之一，常用的间距符号为c，例如，c150表示钢筋的间距为150mm。
6. 钢筋长度符号，L。
在建筑图纸中，常常需要标注钢筋的长度信息，此时就需要使用钢筋长度符号L，例如，L300表示钢筋的长度为300mm。
7. 钢筋弯曲直径符号，Ø。
在钢筋加工中，经常需要进行钢筋的弯曲处理，此时就需要使用弯曲直径符号Ø，例如，Ø12表示钢筋的弯曲直径为12mm。
8. 钢筋偏移符号，Δ。
在钢筋的布置和连接中，偏移是一个常见的情况，此时就需要使用偏移符号Δ，例如，Δ150表示钢筋的偏移距离为150mm。
以上就是一些常见的钢筋符号及其含义，希望对大家有所帮助。
钢筋图纸符号解释
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
图纸上的钢筋符号意思
图纸上的钢筋符号意思表示有两排钢筋，上排筋为2Φ22，下排筋6Φ25一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
