第5章频率特性法频域分析法是一种图解分析法，可以根据系统的开环频率特性去判断闭环系统的性能，并能较方便地分析系统参量对系统性能的影响，从而指出改善系统性能的途径，已经发展成为一种实用的工程方法，其主要内容是：1）频率特性是线性定常系统在正弦函数作用下，稳态输出与输入的复数之比对频率的函数关系。
频率特性是传递函数的一种特殊形式，也是频域中的数学模型。
频率特性既可以根据系统的工作原理，应用机理分析法建立起来，也可以由系统的其它数学模型（传递函数、微分方程等）转换得到，或用实验法来确定。
2）在工程分析和设计中，通常把频率特性画成一些曲线。
频率特性图形因其采用的坐标不同而分为幅相特性(Nyquist图)、对数频率特性(Bode图)和对数幅相特性(Nichols图)等形式。
各种形式之间是互通的，每种形式有其特定的适用场合。
开环幅相特性在分析闭环系统的稳定性时比较直观，理论分析时经常采用；波德图可用渐近线近似地绘制，计算简单，绘图容易，在分析典型环节参数变化对系统性能的影响时最方便；由开环频率特性获取闭环频率指标时，则用对数幅相特性最直接。
3）开环对数频率特性曲线(波德图)是控制系统分析和设计的主要工具。
开环对数幅频特性L(ω)低频段的斜率表征了系统的型别(v)，其高度则表征了开环传递系数的大小，因而低频段表征系统稳态性能；L(ω)中频段的斜率、宽度以及幅值穿越频率，表征着系统的动态性能；高频段则表征了系统抗高频干扰的能力。
对于最小相位系统，幅频特性和相频特性之间存在着唯一的对应关系，根据对数幅频特性，可以唯一地确定相应的相频特性和传递函数。
4）奈奎斯特稳定性判据是利用系统的开环幅相频率特性G(jω)H(jω)曲线，又称奈氏曲线，是否包围GH平面中的(－l，j0)点来判断闭环系统的稳定性。
利用奈奎斯特稳定判据，可根据系统的开环频率特性来判断闭环系统的稳定性，并可定量地反映系统的相对稳定性，即稳定裕度。
稳定裕度通常用相角裕量和幅值裕量来表示。
第5章-线性系统的频域分析法
0.1 0.2
0.5
1
2
5
10
20
50
（） -96.3 -102.5 -116.6 -140.7 -164.7 -195.3 -219.3 -240.6 -257.5
5-4 频率域稳定判据
一、奈氏判据的数学基础 1、幅角原理
设F(s)为复变函数，F(s)
在s平面上任一点 K*(s z1)(s z2) (s zm)
G( j) j L() 20lg () 90
L(dB) 40 20
0 0.01 0.1
1
20
20dB / dec
10
-40
( ) 90
0 0.01 0.1
1
90
10
4、一阶惯性环节
G(
j)
1
Tj
1
1
e arctgT
1 T 22
L() 20 lg 1 T 22
() arg tgT
5-1 引言
频率特性是研究自动控制系统的一种工程方法，它 反映正弦信号作用下系统性能。应用频率特性可以 间接地分析系统的动态性能与稳态性能。频率特性 法的突出优点是组成系统的元件及被控对象的数学 模型若不能直接从理论上推出和计算时，可以通过 实验直接求得频率特性来分析系统的品质。其次， 应用频率特性法分析系统可以得出定性和定量的结 论，并且有明显的物理意义。在应用频率特性法分 析系统时，可以利用曲线，图表及经验公式，因此， 用频率特性法分析系统是很方便的。
1
T
() 45
L(dB) 0
20
40
60 ( )
0
1 T
精确特性
45
90
渐进特性
20dB/ dec
自动控制原理：第5章 频域分析法 (2)
自动控制原理
12
1. 典型环节频率特性的极坐标图
（1）比例环节。比例环节的幅频特性和相频特性都是常量， 分别等于K及0°，不随频率w 而变化。
（1）比例环节 比例环节的频率特性函数为
G (jw) =K∠0° （K >0） 由于幅值和相角都不随频率w变化，所以，对数幅频特性 是一条平行于横轴且纵坐标值为20lg|G(jw)|=20lgK(dB)的直线。 对数相频特性恒为0°。
自动控制原理
21
（2）积分环节和微分环节
1）积分环节 积分环节的传递函数为
配方后可得
(U K ) 2 V 2 ( K ) 2
2
2
所以，在复平面上G(jw)为一圆心在(K/2，0)点， 半径为K/2的半圆，如图下半部分所示。当-∞w 0时，因为G(-jw)与G(jw)互为共轭关系，关于实 轴对称，即如上半圆所示。
自动控制原理
14
（4）一阶微分环节 （5）振荡环节
（6）延滞环节
自动控制原理
16
3.系统开环频率特性的极坐标图
系统的开环传递函数是由一系列典型环节组成的，因此， 系统的开环频率特性通常是若干典型环节频率特性的乘积，即
k
G( j) G1( j)G2 ( j)Gk ( j) Gi ( j)
i1
若写成极坐标形式，为
k
k
ji
G( j) Gi ( j) e i1
(4) 绘制对数幅频特性的其它渐近线； (5) 给出不同w值，计算对应的φi ，再进行代数相加， 画出系统的开环相频特性曲线。
第五章 线性系统的频域分析法习题

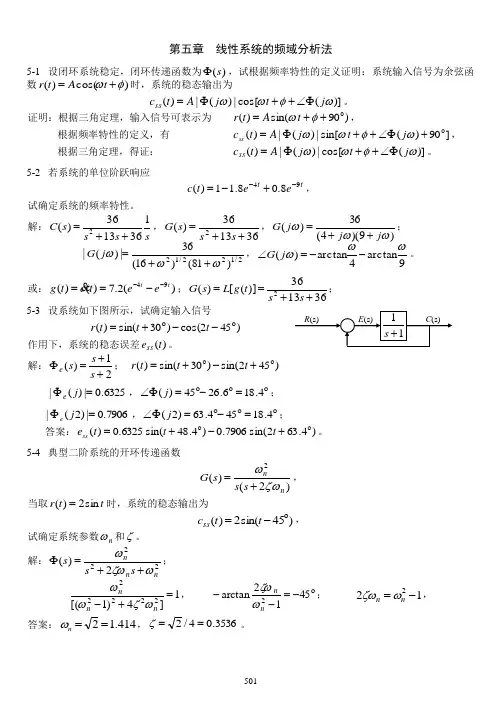

501第五章 线性系统的频域分析法5-1 设闭环系统稳定，闭环传递函数为)(s Φ，试根据频率特性的定义证明：系统输入信号为余弦函数)cos()(φω+=t A t r 时，系统的稳态输出为)](cos[|)(|)(ωφωωj t j A t c ss Φ∠++Φ=。
