安全型继电器2016.04.18.

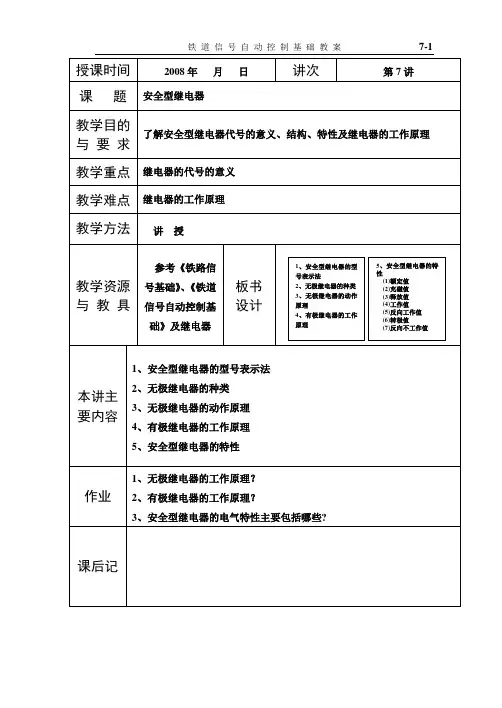

7讲 安全型继电器
无极继电器的磁系统为无分支磁路，如图所示。
在线圈上加上直流电线圈中的电流I使铁心磁化，在铁心内产生工作磁通φ
靴处经过主工作气隙δ进人衔铁，又经过第二工作气隙δ进入轭铁，然后回到铁心，形成一闭合回路。
在工作气隙δ处，由于磁通φ
与衔铁间产生电磁吸引力F D，当F D大到足以克服机械负载的阻力
是衔铁自重)时，衔铁即与铁心吸合。
此时衔铁通过拉杆带动动接点运动，使后接点断开，前接点闭合。
有极继电器的磁路系统由永磁磁路与电磁磁路两部分组合而成，为了
产生的吸引力一致，磁通是加强的，等于φD +
I
M
φ。
而在δ。
安全型继电器工作原理

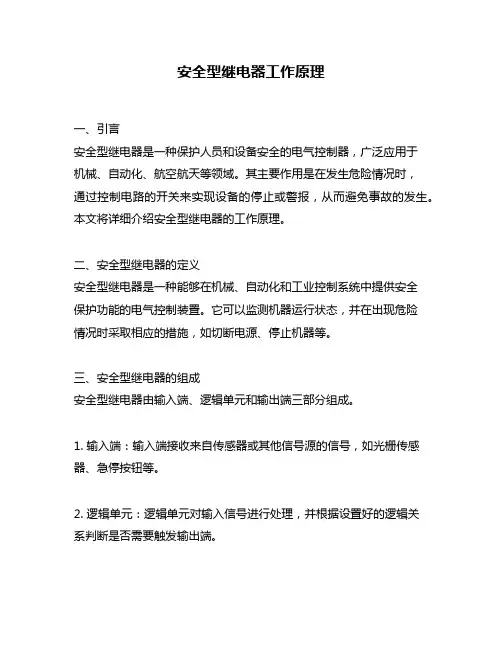

安全型继电器工作原理一、引言安全型继电器是一种保护人员和设备安全的电气控制器，广泛应用于机械、自动化、航空航天等领域。
其主要作用是在发生危险情况时，通过控制电路的开关来实现设备的停止或警报，从而避免事故的发生。
本文将详细介绍安全型继电器的工作原理。
二、安全型继电器的定义安全型继电器是一种能够在机械、自动化和工业控制系统中提供安全保护功能的电气控制装置。
它可以监测机器运行状态，并在出现危险情况时采取相应的措施，如切断电源、停止机器等。
三、安全型继电器的组成安全型继电器由输入端、逻辑单元和输出端三部分组成。
1. 输入端：输入端接收来自传感器或其他信号源的信号，如光栅传感器、急停按钮等。
2. 逻辑单元：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。
3. 输出端：输出端负责控制执行机构，如切断电源、停止机器等。
四、安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤：1. 输入信号检测：输入端接收来自传感器或其他信号源的信号，并将其转化为电信号。
2. 逻辑处理：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。
逻辑单元通常采用PLC（可编程逻辑控制器）或其他类似的控制器，可以实现复杂的逻辑运算和控制策略。
3. 输出动作：当逻辑单元判断需要触发输出端时，输出端会执行相应的动作，如切断电源、停止机器等。
输出端通常由继电器或其他类似的开关设备组成，可以实现高可靠性和精确控制。
4. 故障诊断：安全型继电器通常还具有故障诊断功能。
当发生故障时，它可以自动检测并报警或采取相应的保护措施，避免事故的发生。
五、安全型继电器的分类安全型继电器按照不同的工作原理和功能特点可以分为以下几类：1. 电子式安全继电器：采用电子元件实现输入信号的检测和逻辑处理，具有高速、高精度、低功耗的特点。
2. 机械式安全继电器：采用机械开关实现输入信号的检测和逻辑处理，具有结构简单、可靠性高的特点。
继电器的介绍

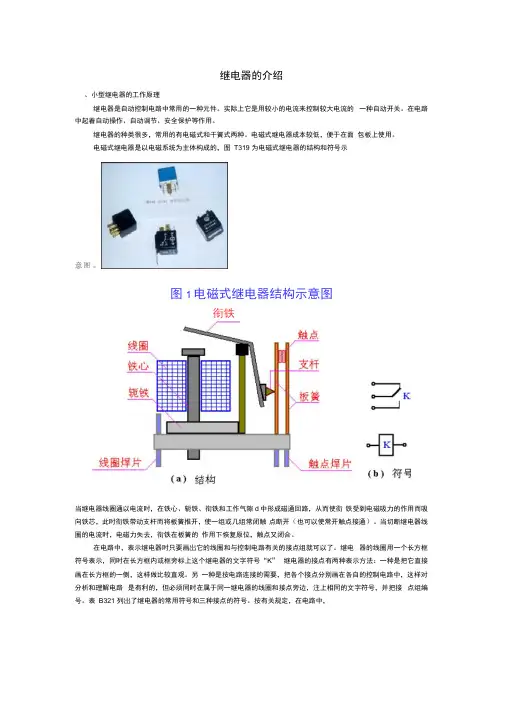

继电器的介绍、小型继电器的工作原理继电器是自动控制电路中常用的一种元件。
实际上它是用较小的电流来控制较大电流的一种自动开关。
在电路中起着自动操作、自动调节、安全保护等作用。
继电器的种类很多，常用的有电磁式和干簧式两种。
电磁式继电器成本较低，便于在面包板上使用。
电磁式继电器是以电磁系统为主体构成的，图T319 为电磁式继电器的结构和符号示图1电磁式继电器结构示意图衔铁当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙d中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开（也可以使常开触点接通）。
当切断继电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。
在电路中，表示继电器时只要画岀它的线圈和与控制电路有关的接点组就可以了。
继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文字符号“K” 继电器的接点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观。
另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。
表B321 列岀了继电器的常用符号和三种接点的符号。
按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画岀图T320 是一个简单实用的自动关灯电路。
当按下按钮开关S后，晶体管VT立即饱和导通，电源电压(6 V)加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。
同时，电容C被迅速充电，使它的两端电压也达6 V。
当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射结泄放，电容两端的电压逐渐下降，当晶体管UBE <0.5 V 以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V 、40 W ” 灯泡的电源被切断而熄灭。
开关柜中常见的继电器分类及工作原理
开关柜中常见的继电器分类及工作原理在成套的高低压开关柜中，用于继电保护的电气元件叫做继电器。
是完成继电保护功能的核心，就是能反应于配电柜中电气元件发生的故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
为了对开关柜做好继电保护，继电器需满足动作值的误差小、触电可靠、返回时间短、小号功率小的要求。
在开关柜中常用的继电器按照感受元件反应的物理量的不同，可分为反映电量的和反映非电量的两种。
反映非电量继电器的有气体继电器、速度继电器、温度继电器等；反映电量继电器种类较多，分类如下：
1.按动作运力可分为电磁型继电器、感应型继电器、整流型继电器、晶体管型继电器。
2.按反映电量的性质可分为电流继电器和电压继电器。
3.按作用可分为中间继电器、时间继电器、信号继电器。
继电器在配电柜中的工作原理：从上图可以看出，继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
接通电源后，会产生电磁效应，电磁力就会吸引衔铁，让它接触到铁芯，带动衔铁的常闭触电与常开触点吸合，在电流切断后，电磁的吸力也就没有了，衔铁就又返回到原来的位置，将电路切断。
附：继电器接线图。
安全型继电器
外罩
提把
图1-3
插入式无极继电器
2．安全型继电器的型号表示法
安全型继电器型号用汉字拼音字母和数字表示，字母表示继电器 种类，数字表示线圈的电阻值(单位Ω)，例如。
Hale Waihona Puke JWJXCH125
0.44
前圈电阻值 后圈电阻值
缓放(非缓放不标) 插入式
信号
加强接点(普通接点不标) 无极
继电器
3．安全型继电器的品种及用途 安全型继电器具有无极、无极加强接点、无 极缓放、无极加强接点缓放、整流式、有极、有 极加强、偏极、单闭磁5种9类，如表l-2所示。 它们的特性和线圈电阻值各不相同，在信号电路 中有不同的作用。 4．继电器插座 安全型继电器组成插 入式，需加装继电器 插座板。
2．无极加强接点继电器 加强接点继电器是为通断功率较大的信号电路而设计的。
125 0.44 和
无极加强接点继电器有JWJXC-480型、缓放的JWJXC-H 125 JWJXC-H 0.13 型等品种。
JWJXC-480型继电器，其磁系统具有加大尺寸的无极磁路，接点系统 由两组普通接点和两组加强接点组成，表示为2QH和2QHJ。普通接点与 无极继电器相同，加强接点则具有特殊设计的大功率接点和磁吹弧器。 JWJXC-H 0.44 和JWJXC-H 0.13 型无极加强接点缓放继电器，其电磁系 统和无极缓放继电器(JWXC-H340)相同。接点系统由两组带磁吹弧器的加 强前接点、两组不带磁吹弧器的加强后接点和两组普通接点组成，即2QJ、 2H、2QH。前圈为主线圈，后线圈为电流保持线圈。
轭铁呈L形，由电工纯铁板冲压成型，外表镀多层铬防 护。
④衔铁 衔铁为角形，靠蝶形钢丝卡固定在轭铁的刀刃上，动作灵活。 衔铁由电工纯铁冲压成型，衔铁上铆有重锤片，以保证衔铁靠重力 返回。重锤片由薄钢板制成，其片数由接点组的多少决定，使衔铁 的重量基本上满足后接点压力的需要。一般8组后接点用三片，6组 用两片，4组用一片，2组不用。 衔铁上有止片，止片由黄铜制成，安装在衔铁与铁芯闭合处。 止片有6种厚度，因继电器规格不同而异，可取下按规格更换。止 片用以增大继电器在吸起状态的磁阻，减小剩磁影响，保证继电器 可靠落下。 在电磁系统中，除衔铁和铁芯间工作气隙δ外，在轭铁的刀口处尚 有第二工作气隙δ’，以减小磁路的磁势降，从而提高继电器的灵敏 度。
安全型继电器
整理ppt
AX系列安全型继电器，是在座式继电器和大插入式继电器的基础 上，由我国自行设计和制造的。它与座式和大插入式相比，结构新颖、 重量轻、体积小。经现场几十年的运用考验，证明其安全可靠、性能稳 定，能满足信号电路对继电器提出的各种要求。它是我国铁路信号继电 器的主要定型产品，应用最为广泛。
不同类型的继电器由型别盖上的鉴别孔进行鉴别，根 据规定的鉴别孔逐个钻成，以与鉴别销相吻合。鉴别孔位 置及型别盖外形如图1-6所示。 (图1-5 表1-2 图1-6略)
整理ppt
5．安全型继电器的特点
在铁路信号系统中，凡是涉及行车安全的继电电路都必须采用安 全型继电器。所谓安全型继电器是指它的结构必须符合故障～安全原 则(发生安全侧故障的可能性远远大于发生危险侧故障的可能性；处 于禁止运行状态的故障有利于行车安全，称为安全侧故障；处于允许 运行状态的故障可能危及行车安全，称为危险侧故障)。它是一种故 障不对称器件，在故障情况下使前接点闭合的概率远小于后接点闭合 的概率。这样，就可以用前接点代表危险侧信息，用后接点代表安全 侧信息。
整理ppt
图1—10
衔铁上有止片，止片由黄铜制成，安装在衔铁与铁芯闭合处。 止片有6种厚度，因继电器规格不同而异，可取下按规格更换。止 片用以增大继电器在吸起状态的磁阻，减小剩磁影响，保证继电器 可靠落下。 在电磁系统中，除衔铁和铁芯间工作气隙δ外，在轭铁的刀口处尚 有第二工作气隙δ’，以减小磁路的磁势降，从而提高继电器的灵敏 度。
为了达到故障一安全要求，安全型继电器在结构上有以下特点： ①前接点采用熔点高、不会因熔化而使前接点粘连的导电性能良好的 材料。 ②增加衔铁重量，采用“重力恒定”原理在线圈断电时强制 将前接点断开。 ③采用剩磁极小的铁磁材料构成磁路系统，并在衔 铁与极靴之间设有一定厚度的非磁性止片，当衔铁吸起时仍有一定的 气隙以防剩磁吸力将衔铁吸住。 ④衔铁不致因机械故障而卡在吸起 状态。
5安全继电器
√
1
√
1
√
√
1
额定运行电压
额定控制供压
直流 交流 交流 直流 交流 交流 24V 230V 600V 24V 115V 230V
安全 垫
－ √ √
√
控制输 入 直流 24V
3TK28 40
－
基本单元
3TK28 41
－
标准单元
3TK28 42
－
标准单元
tv
3TK28 45
1
多功能单
2
元
√ 可用
故障出现时，机器将始终保持安全功
此外，还须实施安全相关性部件，以防其中任何部件的 能。
单一故障造成安全功能丧失；并在下一个安全功能激活 可实现故障的早期检测，以防安全功能
之前或激活期间检测独立故障。而且，即使无法实现上 丧失。
述目的，积累的故障也不会造成安全功能丧失。
3TK28 安全继电器
一般信息
安 全 继 电
•紧固力矩
Nm
0.8 ... 1.2
器
弹簧型端子
（可连接1或2根导线）
• 实心
mm2
2 × (0.25 ... 1.5)
•采用终端套管进行细致的绞合
mm2
2 × (0.25 ... 1.0)
•无终端套管时进行细致的绞合
mm2
2 × (0.25 ... 1.5)
•AWG 导线，实心或绞合式。
现有3类停止功能：
交叉保护，意指受监控的安全链中安全继电器的故障检测能力（例 如：通过电缆压缩或接地故障）、以及抑制启动电路启用的能力－直 至外部故障得到纠正。
急停
装置急停须优先于所有其它功能。 须尽量快速切断可造成险情的机械驱动器的能量馈给，从而不致于造 成任何更多的危险。而驱动器的重置也不应导致设备重启。运行的急 停功能须为0类或1类。 仅在手动操作指令装置时，才可进行该装置的重置；并且，这种重置 不可能启动重启指令。只有所有开动的操作员控件已被专门、独立地 手动设置后（EN 418），才可重置该机器。 在高达4类EN 954-1标准的急停应用中，可采用SIRIUS安全继电器的基 本单元。根据外部电路和传感器引出线的路由情况，须实现3或4类EN 954-1标准、或基于IEC 61508标准的SIL 2/3（安全完整性等级）。
继电器电磁类继电器安全操作及保养规程
继电器电磁类继电器安全操作及保养规程继电器是一种应用广泛的电气控制器件，可以将小电流控制电路转化为大电流控制电路。
电磁类继电器是常见的继电器类型之一，主要由线圈、铁芯、动触头、静触头、弹簧等组成。
在使用过程中，应注意安全操作和保养维护，以确保继电器的可靠性和寿命。
本文将介绍继电器电磁类继电器的安全操作及保养规程。
安全操作规程一、电气安全1.使用继电器前，应确认使用环境符合设备要求，以免电气危险事故发生。
2.接线前，应先切断电源，确保接线正确无误。
接线时应使用符合标准的导线，不能使用老化、破损、变形等导线。
3.继电器线圈应按照规定电压接入，否则会对继电器线圈造成损坏，甚至使继电器烧毁。
4.在维护和更换线圈或触点时，必须切断电源，避免触电事故的发生。
5.继电器接线盒和开关间距不应小于额定绝缘距离。
二、机械安全1.在使用前，应仔细阅读继电器的使用说明书，了解使用方法、操作规范和维护要求。
2.继电器应清洁、无尘、无水汽，安装须牢固，连接牢固。
3.继电器在使用过程中应避免碰撞或挤压，避免引起机械损坏或触点接触不良等故障。
4.继电器接口应符合标准规范，不能私自改装，以防引起不可预知的危险。
三、防护措施1.在操作继电器时，应穿戴适当的保护用具，以防触点产生的电弧及其他危害。
2.对高压、大电流继电器，应采取遮盖、围栏等措施，以防保护区域外的人员误触继电器并受到伤害。
3.在更换继电器时，应先切断电源，避免触电危险。
保养规程一、日常检查1.定期清洁继电器，保持继电器的表面清洁、干燥；2.检查继电器的线圈、动作部件和触点表面是否有氧化、灰尘等杂质；3.检查继电器的定位孔、安装孔、接插座的孔各类孔是否调整范围内，孔径变形、无法使用等情况。
二、定期检查1.定期对继电器进行测试，检查线圈电阻、触点绝缘电阻和电容是否符合要求；2.定期按照说明书要求检查继电器的机械运动部分是否正常，其中应特别注意触点的接触情况；3.对于长期不使用的继电器，应在定期时加以激励，以确保其内部机械部件处于正常状态，避免出现被粘锈或其他异常情况。
继电器规格参数
继电器的分类介绍继电器其实就是我们日常生活中所用到的控制电流大小的“自动开关”，它是一种电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，继电器具有控制系统和被控制系统之间的互动关系。
因其在电路中起着自动调节、安全保护、转换电路等作用，通常又被应用于自动化的控制电路中。
继电器的种类繁多，以下是按继电器的工作原理或结构特征对继电器进行分类的：(舌簧继电器) (高频继电器) (极化继电器)1、舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器2、高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。
3、极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中流过的的电流方向。
(电磁继电器) (时间继电器) (固体继电器)4、电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。
5、时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。
6、固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。
7、温度继电器：当外界温度达到给定值时而动作的继电器。
8、其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。
继电器主要技术参数•额定工作电压继电器正常工作时线圈所需要的电压，也就是控制电路的控制电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
•直流电阻继电器中线圈的直流电阻，可以通过万能表测量。
•吸合电流继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
•释放电流继电器产生释放动作的最大电流。
安全型继电器的基本结构
安全型继电器的基本结构
安全型继电器是一种在电路中起到保护作用的电器元件。
它的基本结构由触点、线圈、保护电路和外壳组成。
触点是安全型继电器的主要部分之一，它分为常开触点和常闭触点。
常开触点在正常情况下是断开的，当线圈通电时，常开触点闭合，电路才能通电。
常闭触点则相反，在正常情况下是闭合的，当线圈通电时，常闭触点打开，电路才能通电。
线圈是安全型继电器的另一个重要部分，它由导线绕成，通电时会产生磁场，使触点闭合或打开。
线圈的工作电压、工作电流和功率等参数需要根据具体应用场景来确定。
保护电路是安全型继电器的核心部分之一，它可以保护电路不受过载、短路等故障的影响。
当电路出现故障时，保护电路会自动切断电源，保护设备和人员的安全。
外壳是安全型继电器的外部保护结构，它可以防止外部物体对安全型继电器造成损坏。
外壳材料通常采用塑料或金属，具有防水、防尘、防腐等特性。
安全型继电器的应用非常广泛，可以用于家庭、商业、工业等领域。
例如，在家庭中可以用于灯光控制、空调控制等；在商
业中可以用于自动售货机、自动门等；在工业中可以用于机器人控制、自动化生产线等。
总之，安全型继电器是一种非常重要的电器元件，它可以保护电路和人员的安全，在各个领域都有广泛的应用。
安全型继电器特性
2.接点参数
(3) 接点压力 (4) 接触点之间的压力和材质, 在很大程度上决
定着接点电阻的大小。 (5) 接点齐度 (6) 同一继电器的所有接点用于电路中, 理论上
要求同时接触。 (7) 继电器各组接点同时接触的误差称为接点
不齐度, 要求其越小越好。
• 要消灭接点火花, 一般采用灭火花电路, 总的 原理是利用灭火花电路沟通电感负载所产生 的感应电流回路, 以降低自感电势, 并把磁场 能量消耗在回路中的电阻上, 这样接点间的 电压就可能降低到不能击穿空气隙, 避免接 点火花的出现。
7.熄灭接点电弧
产生条件: 当电路中的电流较大时(大于产生 电弧的临界电流)时，接点断开过程中，接点 间生电弧。
①改变继电器结构 改变衔铁与铁心间止片厚度, 来改变继电器的 返回时间； 选用电阻率较高的铁磁材料, 以缩短继电器的 动作时间； 增大线圈导线的线径来减小继电器的吸合时间 ； 铁心上套短路铜环使继电器缓动, 构成缓放型 继电器。
3.改变继电器时间特性的方法
②用电路改变继电器的时间特性 提高继电器端电压使其快吸；
四、安全型继电器的接点
• 4．接点材料 • 要求: 电阻系数小，抗压强度低，不易氧化，氧
化物电阻率小。 • 适合的材料: 银 • 电阻率最低，氧化膜的导电率与纯银几乎相等，
抗压强度不高。 • 一般采用银和银合金作为接点材料。
四、安全型继电器的接点
控制大电流和高电压的接点: 钨和金属 陶瓷等
钨: 熔点高，硬度高，不会熔合，几乎 没有机械磨损，耐电腐蚀能力强，但它在大 气中易氧化。
2.接点参数
(5) 接点间隙 (6) 接点间隔增大后, 拉长了电弧, 可使电弧熄
安全型继电器的基本结构
安全型继电器是一种用于保护人员和设备安全的电气保护装置。
它们具有特殊的设计和功能，能够检测和响应可能导致危险的条件，并采取相应的控制措施。
安全型继电器的基本结构通常包括以下组成部分：1.输入电路（Input Circuit）：输入电路接收来自安全传感器或其他安全设备的信号，用于检测危险条件。
输入电路可以接收不同类型的信号，如按钮、光幕、安全开关等。
2.输出电路（Output Circuit）：输出电路根据输入电路的信号状态，控制与之相关的安全控制设备，例如断路器、电磁阀、驱动器等。
输出电路根据需求提供相应的控制信号或断开电源。
3.判据逻辑电路（Logic Circuit）：判据逻辑电路负责对输入信号进行逻辑判断和处理。
它根据事先设定的逻辑条件，对输入信号进行比较和计算，并决定是否触发输出电路。
4.控制单元（Control Unit）：控制单元是安全型继电器的核心部分，它集成了输入电路、输出电路和判据逻辑电路，并负责协调它们之间的功能和操作。
控制单元还可以包括故障检测和自诊断功能，以确保继电器的正常工作和安全性。
5.电源和接口电路（Power Supply and Interface Circuit）：安全型继电器需要供电以正常运行。
电源和接口电路负责提供适当的电源电压和电流，并与外部系统进行连接和通信。
此外，安全型继电器还可能包括其他附加功能和保护装置，如故障指示灯、复位按钮、电源保护等，以提供更全面的安全性和功能。
总而言之，安全型继电器的基本结构包括输入电路、输出电路、判据逻辑电路、控制单元以及电源和接口电路。
这些组成部分协同工作，以实现对危险条件的检测、判断和控制，从而保护人员和设备的安全。
具体的安全型继电器的结构和功能可以根据不同的应用和要求而有所变化。
安全型继电器工作原理
安全型继电器工作原理引言安全型继电器是一种广泛应用于工业控制系统中的继电器，其作用是监测系统中的各种安全条件，并在出现异常情况时切断电力供应。
本文将详细介绍安全型继电器的工作原理及其在工业领域中的应用。
安全型继电器的基本结构安全型继电器由输入电路、输出电路、控制电路和触发装置等部分组成。
其基本结构如下： 1. 输入电路：用于接收来自传感器或开关的安全信号，并将其转化为电信号。
2. 输出电路：通过断开或闭合主接点的方式，切断或通电负载电源。
3. 控制电路：根据输入电路接收到的信号，对输出电路进行控制。
4. 触发装置：用于监测输入电路的信号变化，并触发控制电路的工作。
安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤： 1. 通过输入电路接收安全传感器或开关的信号。
这些信号可能是来自于温度传感器、压力传感器、光电开关等安全装置。
2. 输入电路将接收到的信号转化为电信号，并传送给控制电路。
3. 控制电路对接收到的信号进行分析和处理，判断系统是否存在安全隐患。
4. 若判断系统存在安全隐患，则控制电路会触发触发装置，使输出电路切断负载电源，确保系统安全。
5. 如果系统安全，控制电路不会触发触发装置，输出电路将维持通电状态，保持系统正常运行。
安全型继电器的应用领域安全型继电器在工业领域中有广泛的应用，主要包括以下几个方面： 1. 自动化生产线：在自动化生产线上，安全型继电器可用于检测并保护机器人、传送带、起重装置等设备的安全运行。
2. 电气控制系统：安全型继电器可以用于电气控制系统中，保护电机、发动机、电源设备等的安全运行。
3. 物料搬运：在物流领域，安全型继电器可以用于检测和控制输送带、起重机、叉车等设备的安全操作。
4. 环境监测系统：在环境监测领域，安全型继电器可以用于监控温度、湿度、气体浓度等参数，并在超过安全范围时触发相应的报警装置。
安全型继电器的优势相比传统继电器，安全型继电器具有以下几个优势： 1. 安全性高：安全型继电器可以有效地监控系统的安全状态，并在发生异常情况时立即切断电源，确保工作环境的安全。
3.2 安全型继电器
失磁状态（落下状态）
12
安全型继电器
线圈
接点系统 重锤 蝶型钢丝卡 衔铁 轭铁 铁心 前圈和后圈
13
安全型继电器
14
安全型继电器
中接点 前接点
接点系统如图所示
2
小，所以 1 较大。故衔铁与铁心所产生的引力大于重锤片与铁芯产生的引
1
力和重锤片的重力及机械负载，继电器吸起。
2
27
安全型继电器
②当线圈通以反向电流
2
1
N
28
－
3
＋
S
安全型继电器
相反，故在 2 、 3 及机械负载作用下，衔铁打落释放，重锤片落下。 铁芯被磁化，靠衔铁形成N极，铁芯产生的磁通 3 与 2 相同，与 1
安全型继电器
知识要点： 1．了解安全型继电器的型号表示、
品种及特点。 2．掌握安全型继电器的结构和动 作原理。 3．了解安全型继电器的电气特性。
1
安全型继电器
一、安全型继电器概述
AX系列安全型继电器是直流24V系列的重弹力式直流
电磁继电器，其典型结构为无极继电器，其它各型号都是 由其派生而成。因此，绝大部分零件都能通用。
34
安全型继电器
三、安全型继电器的特性 1.机械特性：机械特性与牵引特性间的配合保证其 可靠吸合与落下。 2.电气特性：电器特性是安全型继电器的基本要求 ，也是设计和实现信号逻辑电路的依据。
35
安全型继电器
⑴额定值
满足继电器安全系数所必须接入的电压或电流。 AX系列继电器的额定电压为24V
继电器的分类
继电器的分类继电器（英文名称：Relay）是一种电控制器件，基于电磁感应原理制成，是用小电流控制大电流的一种“自动开关”。
广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
▲继电器图片继电器的核心是一个电磁铁，在电流作用下，电磁铁吸引衔铁带动与之相连的开关打开或闭合，从而控制另外一个电路的通断。
继电器的分类继电器有多种分类方法：1、按继电器的工作原理或结构特征分类，可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器等。
2、按继电器的外形尺寸分类，可分为：微型继电器、超小型微型继电器、小型微型继电器。
3、按继电器的负载分类，可分为：微功率继电器、弱功率继电器、中功率继电器、大功率继电器。
4、按继电器的防护特征分类，可分为：密封继电器、封闭式继电器、敞开式继电器。
5、按继电器按照动作原理可分类，可分为：电磁型、感应型、整流型、电子型、数字型等。
6、按照反应的物理量可分类，可分为：电流继电器、电压继电器、功率方向继电器、阻抗继电器、频率继电器、气体（瓦斯）继电器。
7、按照继电器在保护回路中所起的作用可分类，可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器等。
继电器的作用作为控制元件，继电器在电路中起着自动调节、安全保护、转换电路等作用。
继电器的符号因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：一个长方框表示线圈；一组触点符号表示触点组合。
▲中间继电器结构及符号新电气图形符号表示：继电器(统称)，单字母表示：K。
细分时应用双字母表示：电压继电器：KV电流继电器：KA时间继电器：KT频率继电器：KF压力继电器：KP控制继电器：KC信号继电器：KS接地继电器：KE▲时间继电器线圈符号（分别为：线圈的一般符号、通电延时线圈、断电延时线圈）▲时间继电器符号（来源：网络，版权归原作者）。
挖机方安全启动继电器作用原理
挖机方安全启动继电器作用原理
挖掘机安全启动继电器的作用原理大致分为三种。
1.电磁式继电器：由铁芯、线圈、衔铁、触点簧片等组成。
在线圈两端加上一定的电压，
线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
2.热敏干簧继电器：不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向
干簧管提供磁力是由感温磁环的温控特性决定的。
3.机械式继电器：由机械运动部件（动触点或塞子）控制触点的通断。
为了保护不同级别的机械，很有必要设计构思各种安全继电器。
安全继电器是安全电路所需的，用于保护人和机器。
在国外，安全继电器功能的应用是强制性的。
当所谓的“安全继电器”出现故障时，应该采取规则行动。
其具有强制导向连接器结构。
如果连接器熔化，也可以保证危险性低，这与普通继电器完全不同：当紧急停止时，机械设备不能突然重启；当机械设备电路故障时，机械电源可停止。
