框剪结构和剪力墙结构的比较

框剪结构和剪力墙结构的比较近年来，随着城市化发展以及建筑用地的紧张，高层建筑不断增加，框架剪力墙结构和剪力墙结构越来越多的应用于高层建筑结构设计中。

本文就两种结构的受力特点、稳定性、经济性等方面进行了比较。

标签框剪结构；剪力墙结构；结构设计；比较1.框剪结构和剪力墙基本设计1.1 框剪结构框剪结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式。

框架结构为主结构，由梁、柱形成整体结构框架，主要承担竖向荷载；剪力墙结构，主要承担水平荷载，即可以单独设置，也可以利用公共空间电梯井、楼梯间、管道井等部分墙体。

框剪适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

从基本设计目的而言，框剪结构就吸取了框架结构和剪力墙结构的长处，在框架结构中布置一定数量的抗震墙，一方面为建筑平面布置提供较大的使用空间，另一方面良好的抗侧力性能又提高了建筑整体的抗震性，因此被广泛应用与各种建筑。

1.2 剪力墙结构剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，利用建筑的内墙或外墙做成剪力墙以承受垂直和水平荷载，并能有效控制结构的水平力的结构体系。

虽然剪力墙具有间距的限制（一般为3-8m），使得在平面空间较小建筑上设计具有局限性，而且对平面布局和空间使用也有较高要求，但是剪力墙结构刚度大，空间整体性好，房间内不外露梁、柱棱角，便于室内布置，方便使用。

剪力墙结构形式是高层住宅采用最为广泛的一种结构形式。

2.框剪结构和剪力墙性能比较2.1 结构稳定性比较对于框剪结构而言，利用框架结构和剪力墙结构协同工作，上部层间和下部层间的变形承受能力相互助势，变形特点为弯剪变形，从而减小了结构的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高，由于剪力墙侧向刚度本身就比框架的侧向刚度大得多，在框剪结构中，剪力墙承担主要水平荷载，一般而言，在水平荷载作用下约80%以上用剪力墙来承担，即使建筑高度的增加，整个结构在水平荷载作用下所分配的楼层剪力也会沿高度较为均匀地分布，结构中各层梁柱的弯矩比较接近，具有较高的稳定性。

框架剪力墙和框支剪力墙

框架剪力墙和框支剪力墙，还有纯剪力墙结构、框架结构，这些都是设计上为了表现不同的建筑形式而灵活采用的结构。

一般来说，是由于抗侧向力的不同而采用不同的形式，抗侧向力由大到小一般为剪力墙结构、框支剪力墙、框架剪力墙、框架结构。

从另一方面来说，即从房间分割的灵活布置方面，框架结构更灵活，而剪力墙结构不好分割房间，框架剪力墙和框支剪力墙正处于两者之间。

框支剪力墙就是为了利用下部几层的空间，能够灵活分割，或者是采用大空间，而采用框架的形式，然后采用转换层将框架结构转换成剪力墙结构，以使建筑能够抵抗水平侧向力，从而突破高度的限制；而框架剪力墙从下到上都是框架和剪力墙两种形式的结合，一般是利用电梯井或楼梯井作为剪力墙，外部采用框架形式。

如果再变换一下，外墙也采用剪力墙的形式，就成了筒体结构了。

框架结构：以混凝土梁柱组成的框架来作为抗侧力体系并承担竖向荷载的结构。

剪力墙结构：以混凝土剪力墙来作为抗侧力体系并承担竖向荷载的结构。

框架-剪力墙结构：以混凝土梁柱组成的框架及剪力墙共同工作来作为抗侧力体系并承担竖向荷载的结构。

框架-核心筒结构：以内部设置混凝土筒体，外围周圈设置框架，来作为抗侧力体系并承担竖向荷载的结构。

（筒体其实是剪力墙的一种特殊形式）筒中筒结构：以内部外部设置双重混凝土筒体，来作为抗侧力体系并承担竖向荷载的结构。

板柱-剪力墙结构：以混凝土柱和楼板（即无梁楼盖体系）组成的框架及剪力墙共同工作来作为抗侧力体系并承担竖向荷载的结构。

部分框支剪力墙结构：剪力墙结构的一种。

其中部分剪力墙不落地，通过转换梁（也叫框支梁）把荷载传至框支柱（框架柱的一种特殊形式）。

“汶川5.12”地震灾后重建之建筑物结构形式浅析 2009年9月（上）89期犹爽黄明恨邓正清李天和 (四川大学水电学院)“汶川5．12·特大地震造成了灾区相当一部分建筑物的破坏与倒塌。

为了避免重建的建筑物在再次遭受地震时不至因建筑物结构形式设计不合理等种种原因而遭受严重破坏，对重建建筑物的结构型式等方面进行相关的探究和改进是很有必要的。

框剪结构和剪力墙结构的区别

框剪结构和剪力墙结构的区别简介：在建筑结构设计中，框剪结构和剪力墙结构被广泛应用于高层建筑和大型工业建筑中。

框剪结构和剪力墙结构是两种常见的抗震结构体系，它们在结构构造、受力方式、抗震性能等方面存在显著的区别。

本文将对框剪结构和剪力墙结构进行详细的比较和分析。

一、结构构造差异1. 框剪结构：框剪结构是由柱、梁和框架连接的结构体系。

其主要特点是柱和梁的水平抗力由框架承担，而垂直荷载由柱和梁分担。

框剪结构中的框架起到了承担水平荷载的主要作用，而柱和梁则主要负责传递垂直荷载。

2. 剪力墙结构：剪力墙结构是由厚度较大的墙体承担水平抗力的结构体系。

其主要特点是在结构中设置了大量的剪力墙来抵抗水平荷载。

剪力墙通常位于建筑的外围墙体和核心区域，可以采用实心墙、空心墙、钢筋混凝土墙等形式。

二、受力方式差异1. 框剪结构：框剪结构的受力方式主要是由柱和梁的弯曲和剪切来承担水平荷载。

柱和梁通过连接节点进行刚性连接，形成框架，共同承担水平荷载。

2. 剪力墙结构：剪力墙结构的受力方式主要是由墙体的抗剪能力来承担水平荷载。

墙体在受力时产生剪应力，通过墙体的抗剪能力来抵抗水平荷载的作用。

三、抗震性能差异1. 框剪结构：框剪结构具有较好的整体刚度和承载能力，能够较好地抵抗地震力的作用。

其主要抗震机制是通过框架的刚性来分担和消散地震能量。

2. 剪力墙结构：剪力墙结构具有较好的垂直刚度和抗震性能，能够有效地吸收和消耗地震能量。

其主要抗震机制是通过墙体的刚性和略微的变形来分担和消散地震能量。

四、适用范围差异1. 框剪结构：框剪结构适用于较大跨度和较高层次的建筑物。

其优点是结构构造灵活，空间利用率高，适应性强，适用于复杂的建筑形式。

2. 剪力墙结构：剪力墙结构适用于高层建筑和大跨度工业建筑等需要较好抗震性能的建筑物。

其优点是结构简单、稳定性好、承载能力大，适合进行一定高度的垂直增重。

结论：在设计建筑结构时，选择采用框剪结构还是剪力墙结构要根据具体的工程需求和所处的地理环境来确定。

剪力墙和框架剪力墙的区别

剪力墙是房子设计中不可或缺的，但是剪力墙结构设计方案有多种，如今用的数最多的就是说剪力墙结构。

下面和你一起来看看剪力墙和框架剪力墙的区别，女神与女汉子。

剪力墙和框剪结构的差别剪力墙结构剪力墙结构，即由剪力墙构成的承受纵向和水平功效的构造。

目前构造墙结构运用于高层住宅工程建筑，但对于抗震烈度较高的地区，诸如此类北京市，因为本地不认可异形柱规范，故就算6楼高的居民楼也会选用框架柱管理体系。

框剪结构更受亲睐。

“剪力墙结构”是女汉纸。

许多人为框剪结构编了个搞笑段子：腰大粗腿壮身子肥，身虽这般不不自信，地震安全性舍我谁?若问哪还缺憾，房间装饰受限制，顶部变形有点危。

剪力墙结构的关键优势是：水准总宽大，抵御水准载荷的工作能力强，抗震等级特性好。

缺陷是：预制构件的占地大，房间装饰不足灵便。

在水准洪水功效下，剪力墙结构的形变方式是弯折型，即下边层间形变小，而上端的虚梁形变大。

“框剪结构”，是女神。

方案布置随意行，魔鬼身材S型，上下均为小变形。

框架-剪力墙结构结合了框架和剪力墙的优点，利用框架来满足建筑功能中灵活布置房间的需求，通过剪力墙来达到抵抗水平地震作用的目的。

框架结构的主要优点是：构件的占地面积小，可以提高建筑物的使用面积，房间的布置比较灵活。

缺点是水平刚度小，抵抗水平荷载的能力弱。

框架结构的主要变形形式为剪切型，下部层间变形较大，越往上层间变形越小。

框架-剪力墙结构的变形是弯剪型，形状为反S型，下边根据剪力墙来约束纯框架结构的大形变，而上部根据框架来“拉到”纯剪力墙的大变形。

剪力墙结构比框剪结构结构能承担更多的水准荷载。

风载荷和洪水载荷全是水准载荷，所以要是不是洪水区域房屋，框剪结构是彻底够了的，可是洪水区通常的房子都是剪力墙结构。

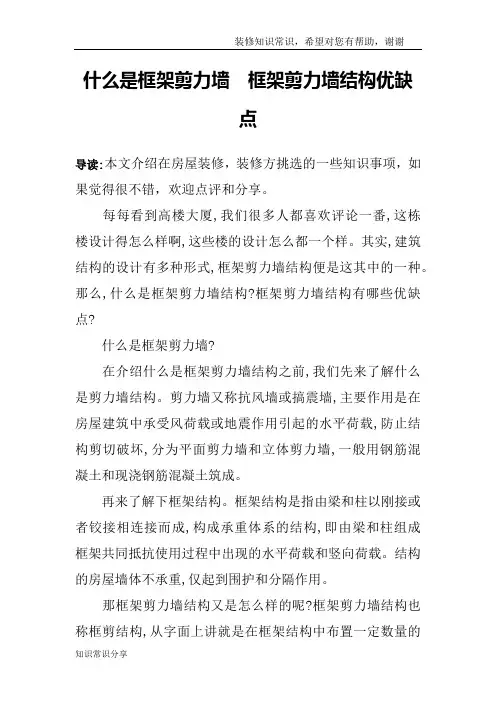

什么是框架剪力墙框架剪力墙结构优缺点

什么是框架剪力墙框架剪力墙结构优缺点导读:本文介绍在房屋装修，装修方挑选的一些知识事项，如果觉得很不错，欢迎点评和分享。

每每看到高楼大厦,我们很多人都喜欢评论一番,这栋楼设计得怎么样啊,这些楼的设计怎么都一个样。

其实,建筑结构的设计有多种形式,框架剪力墙结构便是这其中的一种。

那么,什么是框架剪力墙结构?框架剪力墙结构有哪些优缺点?什么是框架剪力墙?在介绍什么是框架剪力墙结构之前,我们先来了解什么是剪力墙结构。

剪力墙又称抗风墙或搞震墙,主要作用是在房屋建筑中承受风荷载或地震作用引起的水平荷载,防止结构剪切破坏,分为平面剪力墙和立体剪力墙,一般用钢筋混凝土和现浇钢筋混凝土筑成。

再来了解下框架结构。

框架结构是指由梁和柱以刚接或者铰接相连接而成,构成承重体系的结构,即由梁和柱组成框架共同抵抗使用过程中出现的水平荷载和竖向荷载。

结构的房屋墙体不承重,仅起到围护和分隔作用。

那框架剪力墙结构又是怎么样的呢?框架剪力墙结构也称框剪结构,从字面上讲就是在框架结构中布置一定数量的剪力墙,构成灵活自由的使用空间,受力特点是由框架和剪力墙结构两种不同的抗侧力结构组成的受力形式,框架与剪力墙的相互作用力使整个框架剪力墙结构更加的稳固。

框架剪力墙结构优缺点优点:(1)框架结构建筑布置比较灵活,可以形成较大的空间,但抵抗水平荷载的能力较差,而剪力墙结构则相反。

(2)框架一剪力墙结构使两者结合起来,取长补短。

(3)在框架的某些柱间布置剪力墙,从而形成承载能力较大、建筑布置又较灵活的结构体系。

在这种结构中,框架和剪力墙是协同工作的,框架主要承受垂直荷载,剪力墙主要承受水平荷载。

框剪结构适用范围:这种结构一般宜用于10～20层的建筑。

1、框架结构优点:(1)空间分隔灵活,自重轻,有利于抗震,节省材料;(2)具有可以较灵活地建筑平面布置的优点,利于安排需要较大空间的建筑结构;(3)框架结构的梁、柱构件易于标准化、定型化,便于采用装配整体式结构,以缩短施工工期;(4)采用现浇混凝土框架时,结构的整体性、刚度较好,设计处理好也能达到较好的抗震效果,而且可以把梁或柱浇注成各种需要的截面形状。

【结构设计】钢结构、剪力墙、框架、砖混四种结构类型抗震性能PK

四种结构类型抗震性能PK钢结构抗震级别★★★★★特点：钢结构是以钢材为主要结构材料。

钢材的特点是强度高、重量轻，同时，由于钢材料的匀质性和强韧性，可有较大变形，能很好地承受动力荷载，具有很好的抗震能力。

应用：一般的超高层建筑（100米以上）或者跨度较大的建筑通常应用钢结构。

由于钢结构建筑的造价相对较高，目前应用不是非常普遍。

剪力墙结构抗震级别★★★★特点：剪力墙是用钢筋混凝土墙板来承担各类荷载引起的内力，能有效控制结构的水平力，这种用剪力墙来承受竖向和水平力的结构称为剪力墙结构。

应用：在高层建筑（10层及10层以上的居住建筑或高度超过24米的建筑）中被大量运用。

框架结构抗震级别★★★特点：由钢筋混凝土浇灌成的承重梁柱组成骨架，再用空心砖或预制的加气混凝土、陶粒等轻质板材作隔墙分户装配而成。

墙主要是起围护和隔离的作用，由于墙体不承重，所以可由各种轻质材料制成。

在框架结构中，还有一种框剪结构，又名框架—剪力墙结构，它是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗力性能。

这种结构的住房有很好的抗震性。

应用：框架结构在现代建筑设计中应用较为普遍，我们所见的大多数建筑都是框架结构。

砖混结构抗震级别★★特点：砖混结构中的“砖”，是指一种统一尺寸的建筑材料，也包括其他尺寸的异型黏土砖、空心砖等。

“混”是指由钢筋、水泥、沙石、水按一定比例配制的钢筋混凝土配料，应用于楼板、过梁、楼梯、阳台等。

这些配件与砖做的承重墙相结合，所以称为砖混结构。

砖混结构主要应用于多层住宅（24米以内，10层以下），其抗震性能比起上述三者相对弱一些。

应用：砖混结构一般应用在多层或者跨度不大的建筑，但由于砖混结构的房屋格局死板，墙面不能改动，加之近些年框架结构以及剪力墙结构的应用范围越来越广，在城市建设中已经很少应用砖混结构，目前，我国只有城郊的一些建筑中还采用砖混结构。

浅析框架结构剪力墙结构和框剪结构

浅析框架结构剪力墙结构和框剪结构1、引言随着社会的不断发展，现代生活水平的不断提高，各城市高楼林立，高层建筑随处可见。

而对于一般高层结构来说，我们经常使用的结构形式有框架结构、剪力墙结构和框架-剪力墙结构，但这三种结构形式在受力、变形都有各自的优缺点，只有充分了解各种结构形式的受力和变形特性，才能在实际的设计过程中根据建筑功能要求合理的布置墙柱，使结构受力合理，设计的房屋经济效益高。

现就从受力变形对三种结构形式进行详细的分析，并对现阶段使用广泛的框架-剪力墙结构进行重點分析。

2、框架结构、剪力墙结构和框架-剪力墙结构的受力变形特点2.1 框架结构2.1.1 框架结构的定义和简介框架结构是由梁、柱组成的承重体系结构。

主梁、柱和基础构成平面框架，各平面框架再由联系梁连接起来而形成框架体系。

框架结构最大的特点是承重构件与围护构件有明确的分工，建筑的内外墙处理十分灵活，应用范围很广。

根据布置方向的不同，框架体系可分为横向布置、纵向布置及纵横双向布置三种形式。

横向布置即主梁沿建筑的横向布置，楼板和联系梁沿纵向布置，其具有结构横向刚度好的优点，实际采用较多。

纵向布置与横向布置相反，因其横向刚度较差，应用较少。

纵横双向布置是在建筑的纵横向均布置承重框架，建筑的整体刚度好，是地震设防区采用的主要方案之一。

图1 框架结构布置示意图2.1.2 框架结构的受力特点框架结构的抗力来自于梁、柱通过节点域的框架作用。

单层框架柱底完全固结，单层梁的刚度也大到可以完全限制柱顶的转动，当有侧向荷载作用时，柱的反弯点在柱的中部，其承受的弯矩为全部外弯矩的二分之一，另外二分之一的外弯矩由柱子的轴力形成的力偶来抵抗。

此情况下的梁、柱之间的相互作用即为框架作用的理想状态--完全框架作用。

一般来说，当梁的线刚度为柱的线刚度的5倍以上时，可以近似地认为梁能完全限制柱的转动，此时就比较接近完全框架作用。

然而实际的框架作用往往介于完全框架作用与悬臂梁排架柱之间，因梁、柱等线性构件受建筑功能的限制，截面不能太大，其线刚度比较小，故而抗侧刚度比较小。

部分框支剪力墙结构与普通剪力墙结构的经济性对比

震设防烈度为7 度，丙类抗震设防。其他设计参数 :设计基本地 g ,场地类别为 m类，设计地震分组为第一组，基震加速度值为〇 .l 〇本风压值0.7 kN/ m2，地面粗糙度类别为 B 类。首层平面图、 3层~ 1 1 层平面图分别如图1 ，图 2 所示。分别以纯剪力墙和首层转换部分框支剪力墙两种结构方案对此商住楼进行结构设计，两种结构方案分别记为方案 1 和方案 2 。两结构方案在初始建模时2 层以上采用相同的结构。方案 1 中结构上层竖向构件直接贯通至地面，第一结构层的楼板和梁均与上层一致。方案 2 采用梁式转换层将上层剪力墙结构转换为框剪结构。框支层楼板与转换梁的设计按照规范的要求进行设计。转换梁的截面高度取1 500 mm,截面宽度取 500 mm,转换层楼板厚度取 180 mm。根据《高层建筑混凝土结构技术规程》，对
摘要 : 结合某 1 1 层商住楼工程概况，提出了首层转换部分框支剪力墙和无转换层剪力墙两种结构形式,利用广厦结构 CAD 软
件计算了内力和配筋，并通过广厦概预算系统分析了单方含钢量和结构造价，比较了两种结构方案的经济性，结果表明，两种结构形式的经济指标差别不明显,为了适应商住楼的功能要求，实现首层大空间，建议优先采用带转换层的结构形式。
• 28 •
第 43 卷第 8 期 2 0 17
建
筑
ARCHITECTURE
Vol M ar
.43N o .8 . 2017
文章编号： 1009-6825 (2017)08-0028-03
部分框支剪力墙结构与普通剪力墙结构的经济性对比+

剪力墙框架结构

从上面的比较，我们可以发现，两者的优缺点存在互补性，因此便产生另一种结构形式，即所谓的“框架剪力墙结构”，它是在框架结构中设置适当剪力墙的一种结构体系。它具有框架结构平面布置灵活、有较大空间的优点，又具有侧向刚度较大的优点。是两者优点的结合。这个结构体系中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。这种结构一般宜用于10～20层的建筑。
三、各自缺点：框架结构侧向刚度较小，当层数较多时，会产生较大的侧移，易引起非结构性构件（如隔墙、装饰等）破坏，而影响使用。而剪力墙结构的间距小，结构建筑平面布置不灵活，不适用于大空间的框架结构在非地震区，一般不超过15层。而剪力墙一般在30m高度范围内都适用。
房屋的竖向承重构件为框架柱，房屋受到的水平荷载产生的剪力全部由框架柱承担的结构体系叫框架结构。
房屋的竖向承重构件为砼墙，或也有柱，但结构分析时水平荷载产生的剪力全部（或主要）由砼墙承担的结构体系叫剪力墙结构。
框剪结构的变形是剪弯型。众所周知，框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结砍的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高。
主要是变形方面。
一、受力体系不同：框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系，它同时承受竖向荷载和水平荷载。而剪力墙体系是利用建筑物的墙体（内墙或外墙）做成剪力墙来抵抗水平力，同时它也承受垂直荷载，所以它既受剪力又受弯，所以称为剪力墙。
二、各自优点：框架结构的主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便。而剪力墙结构的优点是侧向刚度大，水平荷载作用下侧移小。

剪力墙结构和框架结构的区别- 剪力墙分类-

剪力墙结构和框架结构的区别- 剪力墙分类-剪力墙结构和框架结构的区别剪力墙分类在建筑领域，剪力墙结构和框架结构是两种常见的结构形式。

它们在设计、受力特点、适用范围等方面存在着显著的区别。

同时，剪力墙本身也有着不同的分类。

下面就让我们一起来详细了解一下。

首先，我们来看看剪力墙结构。

剪力墙结构是用钢筋混凝土墙板来承受竖向和水平荷载的结构。

这些墙板就像一道道坚固的屏障，有效地抵抗了来自各个方向的力。

剪力墙结构的优点是侧向刚度大，在水平荷载作用下，比如风荷载或者地震作用，变形小，抗震性能好。

这使得它在高层建筑中得到了广泛的应用。

框架结构则是由梁和柱组成的框架来承受竖向和水平荷载。

框架结构的优点是建筑平面布置灵活，可以根据不同的功能需求自由划分空间。

但相对来说，它的侧向刚度较小，在水平荷载作用下变形较大。

那么，剪力墙结构和框架结构具体有哪些区别呢？从受力特点来看，剪力墙结构主要依靠墙体承受水平荷载，而框架结构主要通过框架梁柱的弯曲和剪切变形来抵抗水平荷载。

在空间布局上，剪力墙结构由于墙体较多，对空间的划分有一定的限制；而框架结构的柱网布置相对灵活，更便于空间的灵活划分和利用。

从适用高度来说，剪力墙结构更适合建造高层建筑，因为它能够提供足够的侧向刚度；而框架结构一般适用于多层建筑，如果要用于高层建筑，往往需要结合剪力墙形成框剪结构。

从经济性方面考虑，剪力墙结构的墙板钢筋和混凝土用量较大，成本相对较高；框架结构由于梁柱构件相对简单，在一定程度上成本较低。

接下来，我们再了解一下剪力墙的分类。

按照开洞情况，剪力墙可以分为整截面剪力墙、整体小开口剪力墙、双肢剪力墙和多肢剪力墙。

整截面剪力墙没有洞口或者洞口很小，其受力性能类似于一个悬臂构件，整体工作性能好。

整体小开口剪力墙的洞口面积较小，墙肢的弯矩图基本没有反弯点。

双肢剪力墙是由连梁将两个墙肢连接在一起形成的，其受力性能较为复杂。

多肢剪力墙则是由多个墙肢通过连梁连接而成。

框架结构、剪力墙结构、框剪结构框支剪力墙结构

框架结构、剪力墙结构、框剪结构框支剪力墙结构框架剪力墙就是以框架和剪力墙共同承担水平和竖向荷载的一种结构体系。

这是从结构整体角度来划分的。

框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。

这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。

一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。

但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。

因此，框架剪力墙结构包括框支剪力墙，框支剪力墙却不一定是框架剪力墙结构。

框架结构的受力特点是荷载传给楼板，再传给次梁、主梁、柱、基础、地基。

此种结构受力体系由梁、柱组成，用以承受竖向荷载是有利的，但是在承受水平荷载方面能力有限，因此仅仅适用于房屋高度不大，层数不多的建筑。

剪力墙即一段钢筋混凝土墙体，因其抗剪能力很强，故称剪力墙。

在框剪结构中，框架与剪力墙协同受力，剪力墙承受大部分水平荷载，框架承受大部分的竖向荷载，这样大大减少了柱子的截面。

当房屋的层数更高的时候横向水平荷载更大，这时宜采用剪力墙结构，即全部采用纵横布置的剪力墙。

剪力墙不仅承受水平荷载，亦承受垂直荷载。

剪力墙的计算剪力墙考虑地震作用组合的剪力墙，其正截面抗震承载力应按本规范第 7 章和第10.5.3 条的规定计算，但在其正截面承载力计算公式右边，应除以相应的承载力抗震调整系数γRE。

剪力墙各墙肢截面考虑地震作用组合的弯矩设计值：对一级抗震等级剪力墙的底部加强部位及以上一层，应按墙肢底部截面考虑地震作用组合弯矩设计值采用，其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数考虑地震作用组合的剪力墙的剪力设计值 Vw 应按下列规定计算：1 底部加强部位1）9 度设防烈度（11.7.3-1）且不应小于按公式（11.7.3-2）求得的剪力设计 Vw2）其他情况一级抗震等级Vw＝1.6V （11.7.3-2）二级抗震等级Vw＝1.4V （11.7.3-3）三级抗震等级Vw＝1.2V （11.7.3-4）四级抗震等级取地震作用组合下的剪力设计值2 其他部位Vw＝V （11.7.3-5）式中 Mwua———剪力墙底部截面按实配钢筋截面面积、材料强度标准值且考虑承载力抗震调整系数计算的正截面抗震受弯承载力所对应的弯矩值；有翼墙时应计入墙两侧各一倍翼墙厚度范围内的纵向钢筋；M———考虑地震作用组合的剪力墙底部截面的弯矩设计值；V———考虑地震作用组合的剪力墙的剪力设计值。

高层住宅楼剪力墙结构与框剪结构对比浅析

高层住宅楼剪力墙结构与框剪结构对比浅析摘要：高层住宅构造由是隔墙和框架柱或剪力墙构成。

框剪结构由框架结构和剪力墙结构组成，其中包含传统框架结构和剪力墙结构的优点。

而传统剪力墙结构则在实际应用方面也有着自身的优点。

本文件主要分析了传统剪力墙结构和框剪结构的基本设计特点，并从结构稳定性、成本和经济效益等方面对比了传统剪力墙结构和框剪结构的设计性能。

建出最实用、耐用的建筑，才是设计者的努力方向。

关键词：剪力墙结构；框架结构；优势；劣势1.定义在高层建筑物中，钢筋混凝土板取代框架结构中的柱子，承受所有负载内部力量，有效控制横向结构力量，这一结构使用钢筋混凝土板，在垂直和横向传输并承担荷载，称为剪力墙结构。

这种剪力墙是支撑支柱水平的垂直结构的主要组成部分。

2.框剪结构和剪力墙基本设计2.1框剪结构这种结构是在传统框架结构中局部布置一定数量的剪力墙，通过楼盖协同工作，构成灵活自由的使用空间，以满足结构的抗侧要求，满足不同建筑功能的要求，同时又有足够的剪力墙，有相当大的侧向刚度。

用于满足建筑设计的各种功能条件的需要，剪力墙有足够的变形能力，框架结构是主要是一个由框架柱和结构梁、结构楼板组成的综合框架结构；剪力墙大部分布置在公共场所使用电梯、楼梯、管井等周围。

框剪适用于平面或竖向布置繁杂、荷载大的高层建筑。

从基本设计目的而言，框剪结构就分别吸取了框架结构和剪力墙结构的长处，在框架结构中布置一定数量的抗震墙，一方面为建筑平面布置提供较大的使用空间，另一方面良好的抗侧力性能，抵御水平荷载包括风荷载及水平地震力，又提高了建筑整体的抗震性，因它兼容框架和剪力墙体系两者的优点,建筑平面布置灵活,也能满足结构承载力和侧向度上的要求,能发挥较大的经济效益,因此被广泛应用与各种建筑。

2.2剪力墙结构剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，利用建筑物的内墙或外墙作为剪力墙以承载垂直和水平荷载，并可有效控制结构的水平受力的建筑构件系统。

框架剪力墙结构

5.3结构的受力特点
框架-剪力墙结构是由框架和剪力墙两类抗侧力单元组成，这两类抗侧力单元的变形和受力特点不同。剪力墙的变形以弯曲型为主，框架的变形以剪切型为主。在框-剪结构中，框架和剪力墙由楼盖连接起来而
剪力墙负担大部分水平力；另外，框架和剪力墙分担水平力的比例，房屋上部、下部是变化的。
8度
9度
现浇
≤5B、且≤60m ≤4B、且≤50m ≤3B、且≤40m ≤2B、≤30m
装配整体 ≤3.5B、≤50m ≤3B、且≤40m ≤2.5B、≤30m
_
注：1表中B为楼盖的宽度；
2.装配整体式楼盖指装配式楼盖上做配筋现浇层；
3.现浇部分厚度大于60mm的预应力或非预应力叠合楼板可作为现浇楼板考虑。
在房屋下部，由于剪力墙变形增大，框架变形减小，使得下部剪力墙担负更多剪力，而框架下部担负的剪力较少。
在上部，情况恰好相反，剪力墙担负外载减小，而框架担负剪力增大。
这样，就使框架上部和下部所受剪力均匀化。从协同变形曲线可以看出，框架结构的层间变形在下部小于纯框架，在上部小于纯剪力墙，因此各层的层间变形也将趋于均匀化。
5.4结构的抗震性能
1.框剪结构体系变形能力优于剪力墙结构体系
框架具有很好的延性，而剪力墙的延性较差，它们结合在一起延性就比较好。
框剪结构体系的抗震性能也优于框架结构
框架的抗侧移刚度小，侧向位移大。
2.框剪结构体系具有良好的抗震性能主要表现在该体系有多道抗震防线
小震作用，主要是剪力墙承受水平荷载；
中震作用下，框架与剪力墙共同工作；
在大震作用下，刚度较大的剪力墙充当第一道抗震防线，随着剪力墙的开裂，刚度退化，框架才开始在保持结构稳定及防止结构倒塌上发挥作用。

框架、框剪、框支的区别

框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同样又有足够的剪力墙，有相当大的刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力。

框支剪力墙是指在框架剪力墙结构(在转换层的位置)上部布置剪力墙体系.部分剪力墙应落地.一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。

剪力墙结构目录剪力墙结构(shearwall structure）是用钢筋混凝土墙板来控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

这种结构在高层房屋中被大量运用，所以，购房户大可不必为其专业术语所蒙蔽。

剪力墙结构。

钢筋混凝土的墙体构成的承重体系。

剪力墙结构指的是竖向的钢筋凝土墙板，水平方向仍然是钢筋混凝土的大楼板搭载墙上，这样构成的一个体系，叫剪力墙结构。

为什么叫剪力墙结构，其实楼越高，风荷载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的浮度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好像一种剪切，相当于用剪子剪楼而且剪楼的力越往下剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风荷载，包括水平方向的地震力和风对它的一个推动。

各类高层建筑结构体系的适用范围

各类高层建筑结构体系的适用范围随着城市化进程的不断推进和人们生活水平的提高，高层建筑越来越多地出现在我们的城市中。

高层建筑的结构体系是其基础，对于高层建筑的安全性和稳定性起着至关重要的作用。

本文将介绍各类高层建筑结构体系的适用范围。

一、框架结构框架结构是一种常见的高层建筑结构体系，它由柱、梁和框架组成。

框架结构的适用范围很广，可以适用于高层住宅、办公楼、商业综合体等多种建筑类型。

框架结构的优点是结构稳定性好、刚度大、施工方便、适应性强等。

但是，框架结构的缺点是容易产生振动和变形，需要采取一定的措施来加强其抗震性能。

二、筒体结构筒体结构是一种以筒体为主体的高层建筑结构体系，它的特点是结构简单、稳定性好、抗震性能强。

筒体结构适用于高层住宅、酒店、办公楼等建筑类型。

筒体结构的优点是施工方便、空间利用率高、造价低等。

但是，筒体结构的缺点是空间布局不够灵活，不能满足多样化的使用需求。

三、框剪结构框剪结构是一种结合了框架结构和剪力墙结构的高层建筑结构体系。

框剪结构的适用范围很广，可以适用于高层住宅、办公楼、商业综合体等多种建筑类型。

框剪结构的优点是结构稳定性好、抗震性能强、空间利用率高等。

但是，框剪结构的缺点是施工难度大、建造成本高等。

四、框架-筒体结构框架-筒体结构是一种结合了框架结构和筒体结构的高层建筑结构体系。

它的特点是结构稳定性好、抗震性能强、空间利用率高、造价低等。

框架-筒体结构适用于高层住宅、商业综合体等建筑类型。

但是，框架-筒体结构的缺点是施工难度大、建造成本高等。

五、钢筋混凝土核心筒结构钢筋混凝土核心筒结构是一种以核心筒为主体的高层建筑结构体系。

它的特点是结构稳定性好、抗震性能强、空间利用率高、施工方便等。

钢筋混凝土核心筒结构适用于高层住宅、商业综合体等建筑类型。

但是，钢筋混凝土核心筒结构的缺点是建造成本高、空间布局不够灵活等。

综上所述，各类高层建筑结构体系都有其适用范围，需要根据建筑类型、使用需求、地理环境等因素进行选择。

框支剪力墙与框架剪力墙结构.

框支剪力墙结构的设计要点框支剪力墙结构是指：当有的高层建筑为了满足多功能、综合用途的需要，在竖向，顶部楼层作为住宅、旅馆；中部楼层作为办公用房；下部楼层作为商店；餐馆、文化娱乐设施。

不同用途的楼层，需要大小不同的开间，从而采用不同的结构形式。

上部楼层采用剪力墙结构以满足住宅和旅馆的要求；中部办公楼用房则需要中、小室内空间同时存在，则宜采用框架—剪力墙结构来满足其要求；底部作为商店等用房则需要有尽量大的空间，则宜加大柱网，尽量减少墙体。

上述要求与结构的合理布置正好相反，以高层建筑的受力规律，下部楼层受力很大，上部楼层的受力相对要小得多，正常的结构布置应当是下部刚度要大，墙体应多，柱网应密，到上部逐渐减少墙、柱、扩大轴线间距．二者正好矛盾。

为了解决上述矛盾，就出现了底层大空间的框支剪力墙结构。

框支剪力墙结构由于底部与上部结构的刚度产生突变。

故在所发生的地震中，其破坏都较严重，抗震性能较差，故在设计中要特别加以注意，设计中要考虑两个关键问题：（1）保证大空间有充分的刚度，防止竖向的刚度过于悬殊：（2）加强转换层的刚度与承载力，保证转换层可以将上层剪力可靠地传递到落地墙上去。

一、主要构件1. 楼盖构件：板和梁。

2. 转换层以上的抗震墙及落地抗震墙。

3. 作为不落地抗震墙的转换构件．一般为框架梁、柱形成框支抗震墙4. 转换层楼板，即转换层楼盖。

二、结构布置的基本要求1.在高层建筑结构的底部，当上部楼层有部分竖向构件（抗震墙、框架柱）不能直接连续贯通落地时，应设置结构转换层，在结构转换层布置转换层结构构件。

转换结构的构件可采用梁、桁架、空腹桁架、箱形结构、斜撑等；非抗震设计和6度抗震设计时可采用厚板，7、8度抗震设计的地下室的转换构件可采用厚板。

2.底部部分框支剪力墙高层建筑结构在地面以上的框支层的层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加；底部带转换层的框架一核心筒结构和外筒为密柱框架的筒中筒结构，其转换层位置可适当提高。

框架剪力墙结构短肢剪力墙结构体系中总地震倾覆力矩比

一直一来，总是不断有人提出地震倾覆力矩比问题，包括图审单位，设计院总工等。

今天又有家图审单位提出类似问题，说应该每层均满足地震倾覆力矩比50％要求，当然责任人应该首先归《高规》编写者。

1、对于该条，《高规》8.1.3条：抗震设计的框架－剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其框架部分的抗震等级应按框架结构采用。

8.1.3条条文解释说明中也没有提起总的地震倾覆力矩是指结构底部（即PKPM地震倾覆力矩比中地面以上第一层）还是每一层。

反倒在《高规》7.1.2条第二款中，涉及短肢剪力墙结构的地震倾覆力矩比，明确提起为总“底部”地震倾覆力矩。

规范原文是：抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50％。

现在产生分歧点就是总地震倾覆力矩和总底部地震倾覆力矩。

2、笔者在过去做设计的过程中，把握尺度有个渐变的过程。

开始是尽量满足每层均达到地震倾覆力矩比50％要求，然后是地面以上第一层满足地震倾覆力矩比50％的要求，再到现在是满足底部加强区满足地震倾覆力矩比50％的要求。

《施岚青》中提起剪力墙的底部加强部位，是指在剪力墙底部的一定高度内，适当提高承载力和加强抗震构造措施。

弯曲型和弯剪型结构的剪力墙，塑性铰一般在墙肢的底部，将塑性铰范围及其以上的一定高度范围作为加强部位，对于避免墙肢剪切破坏、改善整个结构的抗震性能，是非常有用的。

为了剪力墙应具有足够的延性，剪力墙塑性铰出现后，剪力墙底部塑性铰范围内应加强构造措施，提高其抗剪切破坏的能力。

以次类比，把这个概念运用到框架－剪力墙结构中，笔者再联想到06年在杭州做的一个经济适用房小区和一个临安接近100米的高层办公楼，为这个问题电话请教过浙江省城建院的王银根总工程师，他的意见也是最好底部加强区满足50％这个要求，所以笔者在后来的设计过程中，都是按照底部加强区满足50％来控制的。

框剪结构和剪力墙结构的特点

附件2：（部分为网上摘录）一、框架―剪力墙结构的变形及受力特点在框架结构中加设适量的剪力墙，二者通过楼盖协同工作，以满足建筑物的抗侧要求，从而组成框架―剪力墙结构体系。

在框架中局部增加剪力墙可以在对建筑物的使用功能影响不大的情况下，使结构的抗侧刚度和承载力都有明显提高，所以这种结构体系兼有框架和剪力墙结构的优点，是一种适用性很广的结构形式。

1. 变形特点：在水平荷载作用下，框架结构的侧向变形曲线以剪切型为主，而剪力墙的变形则以弯曲型为主。

由于两者是受力性能不同的两种结构，因而两者之间需要通过楼板的协同工作。

由于楼板平面内刚度很大(计算中假定为无限刚性)，因此在同一楼板处必有相同的位移，这就形成了框架―剪力墙结构特有的变形曲线，呈反S形的弯剪型变形曲线。

框架下部位移增长迅速，上部增长较慢，剪力墙则与之相反。

在框架―剪力墙结构下部，侧移较小的剪力墙对框架提供帮助，墙把框架向左边拉，框架―剪力墙的侧移比框架单独侧移小，比剪力墙单独侧移大;而上部，框架又可以对剪力墙提供支持，即框架把墙向左边推，其侧移比框架单独侧移大，比剪力墙单独侧移小。

最终框架―剪力墙结构的侧移大大减小，且使框架和剪力墙中内力分布更趋合理。

2. 受力特点：剪力墙的侧移刚度远大于框架，因此剪力墙分配到的剪力也将远大于框架。

由于上述变形的协调作用，框架和剪力墙的荷载和剪力分布沿高度在不断调整。

框架结构在水平力作用下，框架与剪力墙之间楼层剪力的分配比例和框架各楼层剪力分布情况随着楼层所处高度而变化，与结构刚度特征值λ直接相关。

框剪结构中的框架底部剪力为零，剪力控制部位在房屋高度的中部甚至在上部，而纯框架最大剪力在底部。

因此，当实际布置有剪力墙(如：楼梯间墙、电梯井道墙、设备管道井墙等)的框架结构，必须按框架结构协同工作计算内力，不应简单按纯框架分析，否则不能保证框架部分上部楼层构件的安全。

二、住宅楼底部带商业裙房的框架，在satwe中应该按剪力墙结构计算还是框剪结构计算？抗震角度看，裙房的柱子只承受很小量的地震作用，无法起到二道防线的作用，因此本工程中的柱子设计时只需满足相应抗震等级的构造要求即可。

框剪结构和剪力墙结构的比较
