110KV升压站试验项目
110KV升压站电气试验进度汇总
试验载体
试验项目
数量
单位
完成情况
（是/否）
试验节点
试验报告
（有/无）
备注
1
110KV线路
实测参数（电科院）
未完成
5月21日（停电）
2
110KV送出线路150米
630mm²电缆试验（电科院）
未完成
4月20日（计划）
3
110KV送出线路验收
线路验收
未完成
4月25日（计划）
公司正在审合同
放电计数器试验
11
站用变
绝缘电阻试验
1
台
变比试验
直流电阻试验
交流耐压
12
SVG成套试验
1
项
13
故障录波装置
保护传动试验
1
台
14
110kV线路保护装置
保护传动试验
1
台
15
110kV母线保护装置
保护传动试验
1
台
16
35kV母线保护装置
保护传动试验
1
台
17
主变保护
保护传动试验
1
套
18
主变测控
保护传动试验
1
套
19
线路测控
保护传动试验
1
台
20
公用测控
保护传动试验
1
台
21
故障解列装置
保护传动试验
1
台
22
35kV保护装置
保护传动试验
5
台
23
全站极性测试
极性测试
1
项
24
全站一次通流
一次通流
1
项
升压站定检检修项目
2.绕组绝缘tgδ(20kV及以上)
3.表计校验
4.配电柜各部及相应装置的清扫与检查，端子箱内灯具、断路器、继电器及端子排等装置的检查
5.检查基础、支撑部件和引线
6.刀闸检修
6
35kV母线
1.绝缘电阻；
2.清扫检查绝缘子、构架；
3.检查导线（包括引线），固定牢固、漆膜完好，相色鲜明；
4.检查金具有无锈蚀、紧固各部螺栓；
GIS小修项目（6年1次）：电动隔离、电动接地开关机构部分
1.电气类零件：1.电气类零件：辅助开关转动灵活，转换位置正确，触点通断正常；热继电器动作可靠，功能正常；释放线圈动作灵活，触点功能正常；更换行程开关；更换限位开关；更换加热器；
2.机构内部检查：检查丝杠，无明显锈蚀、变形、磨损，运动灵活；检查轴销、轨道等传动部件无锈蚀、损坏、过度磨损，状态完好。螺栓无松动、缺失；轴销等传动部位润滑良好；检查电机碳刷长度符合技术要求，状态良好；检查联锁机构正常；清理传动零部件表面油污、异物，并进行防腐、润滑处理；
3.构架紧固带螺栓，防腐漆
4.接地线完整良好
பைடு நூலகம்5.母线连接引线紧固无松动
6.检查放电回路操作机构
7.放电线圈瓷套无破损，油位正常、无渗漏油
8.相间和极对壳绝缘电阻
9.电容值测量
16
#1~#2SVG
1. 检查所有电力电缆、控制电缆有无损伤，电力电缆端子是否松动，高压绝缘热缩管是否松动
2. 更换进气口滤棉
5.二次回路绝缘试验
11
#1~#2主变中性点
1.中性点隔离刀闸、操作机构、端子箱；
2.中性点避雷器试验
3.中性点电流互感器试验
4.中性点放电间隙测量、放电调整
110KV升压站试验项目
110KV升压站定期试验项目根据（《电力设备预防性试验规程》DL/T 596-1996），定期试验项目，应包括下列内容：表10 SF6断路器和GIS的试验项目、周期和要求8.1.2 各类试验项目：定期试验项目见表10中序号1、3、6、7、10、11、13、14、16、17。
大修后试验项目见表10中序号1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20。
7.1.1 电流互感器的试验项目、周期和要求，见表7。
表 7 电流互感器的试验项目、周期和要求容量2)1～3年3)大修后4)必要时化：试验电压为2kV2)油纸电容型tgδ一般不进行温度换算，当tgδ值与出厂值或上一次试验值比较有明显增长时，应综合分析tgδ与温度、电压的关系，当tgδ随温度明显变化或试验电压由10kV升到时，tgδ增量超过±0.3%，不应继续运行3)固体绝缘互感器可不进行tgδ测量电压等级kV20～3566～110220330～500大修后油纸电容型充油型胶纸电容型—3.02.51.02.02.00.7——0.6——运行中油纸电容型充油型胶纸电容型—3.53.01.02.52.50.8——0.7——2)电容型电流互感器主绝缘电容量与初始值或出厂值差别超出±5%范围时应查明原因3)当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tgδ，其值不大于2%3 油中溶解气体色谱分析1)投运前2)1～3年(66kV及以上)3)大修后4)必要油中溶解气体组分含量(体积分数)超过下列任一值时应引起注意：总烃100×10-6H2 150×10-6C2H2 2×10-6 (110kV及以下)1×10-6 (220～500kV)1)新投运互感器的油中不应含有C2H22)全密封互感器按制造厂要求(如果有)进行时4 交流耐压试验1)1～3年(20kV及以下)2)大修后3)必要时1)一次绕组按出厂值的85%进行。
110Kv升压站预防性试验稿件
110Kv升压站预防性试验稿件
根据国家电力规范及XX市电力行业相关规程规定，110KV变电站运行一个周期（三年）必须做强制性预防性试验。
我校110KV变电站在2007年预防性试验后至今已运行满三年。
为确保变电站电气设备安全可靠运行，以保障教学区和家属区正常用电及XX地区电力系统和电网的安全，X月X日至X月X日，后勤集团动力服务公司对所管理的110kV变电站内所有电气设备进行了强制性预防性试验，由XX电力公司予以实施。
110kV变电站预防性试验需要电气设备试验与继电保护校验同时进行，是个操作繁琐的工程，工作量大，需要参与试验的人员紧密配合。
动力服务公司员工在配合XX电力公司实施试验的过程中，本着“安全第一、预防为主”的原则，严把操作关和质量关，严格执行“两票、三制”制度和“安全技术措施”，以确保试验顺利进行。
试验前，变电站值班员必须在凌晨提前倒闸，做好安全措施，并对设备进行清扫；试验中，试验人员分工合作，有的配合推拉开关及接地车，有的做保护传动，有的配合投切二次回路控制电源，有的进行全程监护，常常顾不上休息和吃饭，十分辛苦。
凭借动力服务公司全体运行人员高度的责任心和庄严的使命感，三年一度的电气设备全面检修及预防性试验顺利完成，为我校安全供电打下了坚实基础。

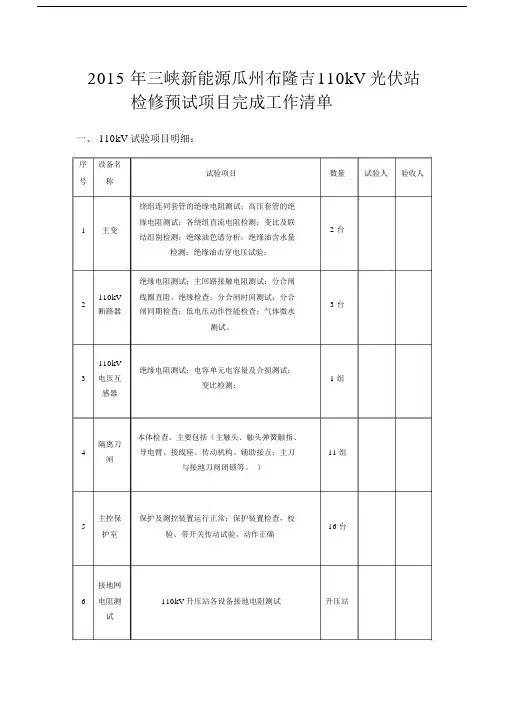

关于光伏电站预防性试验检查项目.doc
2015 年三峡新能源瓜州布隆吉110kV 光伏站检修预试项目完成工作清单一、 110kV 试验项目明细：序设备名试验项目数量试验人验收人号称绕组连同套管的绝缘电阻测试；高压套管的绝1 主变缘电阻测试；各绕组直流电阻检测；变比及联2 台结组别检测；绝缘油色谱分析；绝缘油含水量检测；绝缘油击穿电压试验；绝缘电阻测试；主回路接触电阻测试；分合闸2 110kV 线圈直阻、绝缘检查；分合闸时间测试；分合3 台断路器闸同期检查；低电压动作性能检查；气体微水测试。
110kV绝缘电阻测试；电容单元电容量及介损测试；3 电压互 1 组变比检测；感器隔离刀本体检查。
主要包括（主触头、触头弹簧触指、4 导电臂、接线座、传动机构、辅助接点；主刀11 组闸与接地刀闸闭锁等。
）5 主控保保护及测控装置运行正常；保护装置检查，校16 台护室验、带开关传动试验，动作正确接地网6 电阻测110kV 升压站各设备接地电阻测试升压站试二、 35kV 试验项目明细：序 设备名试验验收试验项目数量号称 人 人35kV 馈 绝缘电阻测试；主回路接触电阻测试；分合闸线1线断路圈直阻、绝缘检查；分合闸时间测试；分合闸同13 台器期检查；低电压动作性能检查；绝缘电阻测试；主回路接触电阻测试；分合闸线2SVG 断 2 台圈直阻、绝缘检查；分合闸时间测试；分合闸同路器期检查；低电压动作性能检查；35kV 电3压互感绝缘测试、外观检查及一、二次接线检查紧固2 台器绕组连同套管的绝缘电阻测试；各绕组直流电阻4站用变 2 台检测；变比及联结组别检测；绝缘油色谱分析；压器绝缘油含水量检测；绝缘油击穿电压试验；535kV 开关柜本体检查。
主要包括（断路器各接线板、接线座等部位各部螺栓紧固程度检查并处理；断路器外绝缘检查 , 各连杆、传动机构检查；机构检查；检查传动连杆及其它外露零件；进出车性能及机械闭锁功能检查；检查清理电磁铁扣板、掣子；各机械配合尺寸核查；检查辅助开关；检查分合闸弹簧；检查分合闸缓冲器；检查分合闸指示器；检查二次接线；储能单元检查） 。
110kV升压站验评划分(1)汇总
勘测单位
设计单位
监理单位
建设单位
01
开关、插座、风扇安装
√
√
05
普通灯具安装分项
√
√
01
普通灯具安装
√
√
06
专用灯具安装分项
√
√
01
专用灯具安装
√
√
07
建筑物照明通电试运行分项
√
√
01
建筑物照明通电试运行分项
√
√
02
避雷引下线和变配电室接地干线敷设
√
√
√
01
避雷引下线和变配电室接地干线敷设
√
电线、电缆穿管和线槽敷设
√
√
03
电线导管、电缆导管和线槽敷线分项
√
√
01
电线导管、电缆导管和线槽敷线
√
√
04
开关、插座、风扇安装分项
√
√
110kV升压站（土建）单位、分部、分项工程质量验收及评定范围表
工程编号
工程名称
验收单位
系统
统
单位工程
位
工程
子单位工程
分部工程
子分部工程
分项工程
检验批
施工单位(项目部)
工程编号
工程名称
验收单位
系统
统
单位工程
位
工程
子单位工程
分部工程
子分部工程
分项工程
检验批
施工单位(项目部)
(项目部
勘测单位
设计单位
监理单位
建设单位
01
钢筋加工
√
√
02
钢筋安装
√
√
04
湖南某风电场110kV升压站受电试验及优化研究
整 的设备受 电冲击试验过程 。针对 受电过程 中存在 的技 术难点和风险点 ， 提 出 了具体 的优化控制 策略 ， 保证 了风 电场 受电
试 验 工 作 的 安 全 平稳 实现 。
【 关键词 】 风电场； 受 电试验 ； ４ Ｌ ４ ￣ 控制
Ｓ ｔ ｕｄ ｙ ｏ ｎ ｔ ｈｅ ｐ ｏ ｗｅ ｒ ｒ ｅ ｃ ｅ ｉ ｖ ｉ ｎ ｇ ｅ ｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ａ ｎ ｄ ｏ ｐｔ ｉ ｍａ ｌ ｃ ｏ ｎｔ ｒ ｏ ｌ ｓ ｔ ｒ ａ ｔ ｅ ｇ ｉ ｅ ｓ ｆ ０ ｒ １ １ ０ ｋ Ｖ ｂｏ ｏ ｓ ｔ ｅ ｒ ｓ ｔ ａ ｔ ｉ ｏ ｎ ｉ ｎ ａ ｗｉ ｎ ｄ ｉｅ ｆ ｌ ｄ ｏ ｆ Ｈｕ ｎａ ｎ
升压站调试试验方案
克拉玛依天华阳光新能源投资有限公司二期30MW光伏并网发电项目电气设备调试试验方案编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时一、工程概况：设备概况：项目主要包括1台110KV主变、1间隔110KV电气设备、12面35KV配电室的高压开关柜、1台35KV接地变压器、一套SGV无功补偿装置及其它配变装置。
二、编制目的：1、为确保克拉玛依天华阳光新能源投资有限公司二期30MW光伏并网发电项目安全稳定运行目标，电气设备交接试验提供电气试验的安全性、准确性。
2、为克拉玛依天华阳光新能源投资有限公司二期30MW光伏并网发电项目设备投运状态的良好，有效的检测和测量数据，确保高压试验的技术有效性、公正性和独立性。
3、为克拉玛依天华阳光新能源投资有限公司二期30MW光伏并网发电项目电气设备，今后每年一次的预防性试验提供试验资料，以便准确分析设备在运行过程中的状态。
三、控制性目标：1、试验设备校准合格率达100%；2、试验安全100%；3、杜绝各类电气设备试验时事故的发生；电气试验方案一、总则：1、严格执行电气试验规程规定。
2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。
3、对于重要试验项目，制定可行的试验方案。
4、对于危险系数高的实验项目现场查勘后进行危险点分析总结，并采取应对措施。
二、电气试验执行规程：电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制及试验方法的控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。
（2）、电气试验方法控制：明确每个电气设备的检测项目，严格按照电气设备交接试验标准进行。
2、试验结论试验结论严格按照《电气设备交接试验标准》执行，由高压试验专责审核签字。
四、主要试验项目方案：1、断路器试验方案2、避雷器试验方案3、变压器试验方案4、电动机试验方案5、互感器试验方案6、电力电缆线路试验方案7、接地装置试验方案8、二次回路试验方案9、1KV及以下电压等级配电装置试验方案10、电抗器及消弧线圈试验五、危险点系数高的分析：1、接地线装设不牢靠、接地点不明确及假接地（一）、危险点：烧坏试验设备、影响测量数据。
110升压站调试大纲
110升压站调试大纲110升压站调试大纲一般包括以下几个方面的内容：1. 调试前准备：- 确认所有设备、仪表和管道安装是否完善。
- 确认所有电气系统的接线是否正确。
- 确认所有阀门的位置和状态。
2. 电气系统调试：- 检查主控柜及其内部元件的接线情况，确保无误。
- 验证主控柜中各个电气设备的工作状态，如变频器、电机保护器等。
- 检查自动控制系统的仪表和传感器的连接，并进行校准。
3. 机械设备调试：- 确认压缩机、泵等机械设备的安装是否牢固。
- 进行机械设备的运行试验，检查其工作状态和性能参数是否正常。
- 调整机械设备的运行参数，如流量、压力等，以满足工艺要求。
4. 管道系统调试：- 检查管道系统的安装是否符合规范，并进行泄漏测试。
- 逐步开启各个阀门，检查管道系统的流通情况，确保流程畅通。
- 测试管道系统的压力和流量，以确认其是否符合设计要求。
5. 自动控制系统调试：- 验证自动控制系统的逻辑功能，如自动启停、报警等。
- 进行自动控制系统的手动/自动切换测试。
- 测试控制系统的远程监控和操作功能。
6. 安全保护系统调试：- 验证安全保护系统的各个保护装置的工作情况，如过压保护、过流保护等。
- 进行安全保护系统的手动/自动切换测试。
- 确认安全保护系统对设备的保护性能是否满足要求。
7. 调试记录及整理：- 记录每一步的调试过程、结果和参数变化。
- 对调试过程中出现的问题进行整理和总结。
- 形成调试报告，包括设备运行状态、调试结果和建议。
以上是110升压站调试的一般大纲，具体的调试步骤和内容可能会因实际情况而有所差异。
在进行调试前，建议仔细阅读设备的调试手册和相关技术文件，并根据设计要求和规范进行操作。
同时，注意安全操作，确保人员和设备的安全。
110kv全站试验方案
110kv全站试验方案
110kv全站试验方案主要包括以下步骤：
1. 设备检查：检查变电站内的所有设备，包括变压器、断路器、隔离开关、电流互感器、电压互感器等，确保设备完好无损，符合设计要求。
2. 绝缘电阻测试：对所有设备的绝缘电阻进行测试，确保设备的绝缘性能良好，符合相关标准。
3. 交流耐压试验：对所有设备的交流耐压进行测试，确保设备在正常工作电压下能够稳定运行。
4. 继电保护装置校验：对变电站内的继电保护装置进行校验，确保其功能正常，能够在设备发生故障时及时切断故障电流。
5. 接地电阻测试：对变电站的接地电阻进行测试，确保接地电阻值符合设计要求，保障设备和人身安全。
6. 电缆耐压试验：对变电站内的电缆进行耐压试验，确保电缆的电气性能符合设计要求。
7. 模拟故障试验：模拟实际运行中的故障情况，对设备的保护功能进行测试，确保设备在发生故障时能够正确动作。
8. 传动试验：对断路器、隔离开关等设备的传动机构进行试验，确保其动作灵活、准确。
9. 自动化系统测试：对变电站的自动化系统进行测试，包括遥测、遥控、遥信等功能，确保系统能够正常工作。
10. 验收合格：在完成以上所有试验后，进行验收合格程序，确保所有设备符合设计要求和相关标准。
以上是110kv全站试验方案的大致步骤，具体操作可能因实际情况而有所不同。
建议根据具体情况进行调整和完善。
升压站调试试验方案
克拉玛依天华阳光新能源投资有限公司二期 30MW 光伏并网发电项目电气设备调试试验方案编写:年月日审核:年月日批准:年月日试验负责人:试验日期年月日时至年月日时一、工程概况:设备概况:项目主要包括 1台 110KV 主变、 1间隔 110KV 电气设备、 12面35KV 配电室的高压开关柜、 1台 35KV 接地变压器、一套 SGV 无功补偿装置及其它配变装置。
二、编制目的:1、为确保克拉玛依天华阳光新能源投资有限公司二期 30MW 光伏并网发电项目安全稳定运行目标, 电气设备交接试验提供电气试验的安全性、准确性。
2、为克拉玛依天华阳光新能源投资有限公司二期 30MW 光伏并网发电项目设备投运状态的良好,有效的检测和测量数据,确保高压试验的技术有效性、公正性和独立性。
3、为克拉玛依天华阳光新能源投资有限公司二期 30MW 光伏并网发电项目电气设备, 今后每年一次的预防性试验提供试验资料, 以便准确分析设备在运行过程中的状态。
三、控制性目标:1、试验设备校准合格率达 100%;2、试验安全 100%;3、杜绝各类电气设备试验时事故的发生;电气试验方案一、总则:1、严格执行电气试验规程规定。
2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。
3、对于重要试验项目,制定可行的试验方案。
4、对于危险系数高的实验项目现场查勘后进行危险点分析总结, 并采取应对措施。
二、电气试验执行规程:电气设备高压试验执行规程三、试验项目分析1、试验过程对电气试验质量控制及试验方法的控制(1 、电气试验质量的控制:试验人员的资质的审核必须达到要求, 试验过程发现的问题及时反映,及时解决。
(2 、电气试验方法控制:明确每个电气设备的检测项目, 严格按照电气设备交接试验标准进行。
2、试验结论试验结论严格按照《电气设备交接试验标准》执行,由高压试验专责审核签字。
四、主要试验项目方案:1、断路器试验方案2、避雷器试验方案3、变压器试验方案4、电动机试验方案5、互感器试验方案6、电力电缆线路试验方案7、接地装置试验方案8、二次回路试验方案9、 1KV 及以下电压等级配电装置试验方案10、电抗器及消弧线圈试验五、危险点系数高的分析:1、接地线装设不牢靠、接地点不明确及假接地(一、危险点:烧坏试验设备、影响测量数据。
110KV升压站工程检验试验计划
1编制依据1.1《砌筑砂浆配合比设计规程》JGJ/T 98-20111.2《普通混凝土配合比设计规程》JGJ 55-20111.3《建筑用砂》GB/T14684-20111.4《建筑用卵石、碎石》GB/T14685-20111.5《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346-20111.6《通用硅酸盐水泥》GB175-20071.7《普通混凝土力学性能试验方法标准》GB/T50081-20031.8《钢筋焊接及验收规程》JGJ18-20121.9《钢筋焊接接头试验方法标准》JGJ/T27-20141.10 《钢筋混凝土用热轧带肋钢筋》GB1499-20091.11《混凝土结构工程施工质量验收规范》GB50204-20151.12《混凝土强度检验评定标准》GB/T50107-20101.13《水工混凝土掺用粉煤灰技术规范》DL/T5055-20071.14《用于水泥和混凝土中的粉煤灰》GB1596-20051.15《水工混凝土施工规范》DL/T5144-20151.16《水工混凝土外加剂技术规程》DL/T5100-20141.17《混凝土防冻剂》JC475-20041.18《混凝土外加剂》GB 8076-20081.19《砂浆、混凝土防水剂》JC474-20081.20《喷射混凝土用速凝剂》JC477-20051.21《低碳钢热轧圆盘条》GB/T 701-20081.22《碳素结构钢》GB/T 700-20061.23《钢及钢产品力学性能试验取样位置及试样制备》GB/T 2975-19981.24《混凝土面板堆石坝施工规范》DL/T 5128-20091.25《水工建筑物抗冰冻设计规范》SL211-20061.26《烧结普通砖》GB5101-20031.27《蒸压粉煤灰砖》JC/T 239-20141.28《烧结多孔砖和多孔砌块》GB 13544-20111.29《混凝土普通砖和装饰砖》NY/T 671-20131.30《蒸压加气混凝土砌块》GB 11968-20111.31《普通混凝土小型砌块》GB/T 8239-20141.32《砌体结构工程施工质量验收规范》GB 50203-20111.33《建筑石油沥青》GB/T 494-20101.34《沥青取样法》GB/T 11147-20101.35《石油沥青纸胎油毡》GB 326-20071.36《聚氯乙烯（PVC）防水卷材》GB 12952-20111.37《氯化聚乙烯防水卷材》GB 12953-20031.38《聚氨酯防水涂料》GB/T 19250-20131.39《建筑地基基础工程施工质量验收规范》GB 50202-20021.40《建筑地基处理技术规范》JGJ 79-20121.41《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T 5210.1-20151.42《混凝土结构后锚固技术规程》JGJ 145-20132试验检测的材料2.1 用于承重结构的混凝土试块；2.2 用于承重结构或二次结构的砂浆试块、水泥、砌体材料(加气混凝土砌块、实心砖砌块)等；2.3 用于结构工程中的主要钢筋、钢筋滚压直螺纹接头；2.4 屋面、厕浴间使用的防水材料；2.5 用于室内外、屋面的保温材料；2.6 其他需要见证试验的项目。
升压站资料
B 2、测量绕组连同套管的直流电阻
G 7、冲击合闸试验
C 3、分接头的电压比
H 8、感应电压试验带局部放
D 4、三相接线组别
I 9、直流泄漏电流
E 5、绝缘电阻、吸收比或极化指数
J 10、绕组变形试验
三 35KV开关柜实物
三 35KV开关柜试验项目
试验合格
回路电阻
机械特性
真空度
绝缘电阻 工频耐压试验
110KV升压站项目工程建设
目录
电气常识
一、110站系统概况 二、 材料及施工要点 三、主要设备及电气试验 四、110站建设进度控制 五、110站交工验收
1 10站系统概况
1、110KV单回进线 2、110KVAIS设备 3、 1台主变压器 4、35KV配电装置 5、35KVSVG补偿装置
主要设备
三 避雷器实物
三 避雷器试验
临界动作电压
测量绝缘电阻
交流泄漏电流
泄漏电流
三 母线桥实物
三 母线桥试验
返送电专业技术人员测定审核项 目
1.相序测量
2相位测量
3相量的测试（SVG投送结束完成）
4按送电要求投入或退出。并与保护定值单核对，核对 设备名称编号并正确无误
5SVG按地调指令投送，投送后光纤纵差保护退出，退 出110KV主变差动保护，退出110KV,35KV母差保护。
三.主要电气设备（AIS设备）
三.110KV一次系统名称
110KV高压侧
电容式电压互感器，隔离刀闸，电流 互感器，SF6断路器。
主变压器高压侧
电容式电压互感器，隔离刀闸，电流 互感器，SF6断路器。
高压PT端
电容式电压互感器，隔离刀闸，电流 互感器，SF6断路器。
110KV变电站年度预防性试验项目(风电公司)
110KV变电站年度预防性试验项目(风电公司)2013年度变电站预防性试验项目批准：审核：编写：谢泽波中国新能源风电场编制：安生部日期：2013年11月27日目的为了发现运行设备中的隐患，预防发生事故或设备损坏。
华能饶平大埕风电站自2012年5月17日投运，设备运行已满一年，按照电力设备预防性试验规程（DLT956-1996）及南方电网公司电气设备预防性试验规程规定，需对运行中的电气设备定期做年度预防性试验。
一、试验范围110KV升压站全站的一次及二次电气设备。
二、试验内容三、具体试验项目内容及要求根据《GB26860-2011 电力安全工作规程发电厂和变电站电气部分》、《Q/CSG10007—2004电力设备预防性试验规程》(Q/CSG10007—2004未明确要求按《DL/T 596电力设备预防性试验规程》执行)、《Q/CSG10008-2004继电保护及安全自动装置检验条例》、《Q/CSG10703-2007接地装置运行维护规程》、原设备厂家说明书与规程、行业相关强制规定等要求对所列电力设备进行预防性试验、检查、清扫，对站内设备有脱漆和锈蚀现象的进行全面清洁防腐上漆；更换主变、35kV站用变、10kV备用变的干燥剂。
其中预防项目包含但不限于所列条目：（一）、GIS的预防性试验1、SF6气体微水测试及气体的泄漏测试2、SF6 密度继电器检查3、现场分解产物测试4、GIS二次回路的绝缘测试：4.1、CT回路绝缘测试4.2、信号回路的绝缘测试4.3、控制回路的绝缘测试4.4、极性检查5、GIS电气联锁和闭锁性能测试6、GIS断路器分、合闸动作电压测试6.1、各开关绝缘电阻测试6.2、绕组直流电阻测试6.3、变比检查6.4、交流耐压试验6.5、励磁特性试验6.6、回路绝缘线圈电阻测试6.7、操作机构6.8、分合闸时间测试6.9、GIS组合电气联锁和闭锁性能测试6.10、分合闸电磁铁的动作电压6.11、分合闸开关的同期性6.12、导电回路的导通值6.13、压力表的校验7、高压套管试验项目7.1、主绝缘及电容型套管末屏对地绝缘电阻7.2、主绝缘及电容型套管对地末屏tgδ与电容量8、电流互感器试验项目8.1、绕组及末屏的绝缘电阻8.2、tgδ及电容量8.3、交流耐压试验8.4、局部放电测量8.5、直流电阻测试8.6、变比检查8.7、误差校验9、电压互感器试验项目9.1、绕组及末屏的绝缘电阻9.2、tgδ及电容量9.3、油中溶解气体色谱分析9.4、交流耐压试验9.5、局部放电测量9.6、变比检查9.7、励磁特性试验9.8、极性检查10、避雷器试验项目10.1、运行电压下的交流泄漏试验10.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流10.3、绝缘电阻10.4、计数器检查（二）、主变压器预防性试验1、变压器的油样化验：1.1、油样的微水含量1.2、油样的色谱2、变压器的绕组直流电阻测试3、变压器的绝缘电阻测试3.1、变压器的吸收比3.2、变压器的极化指数4、变压器绕组连同套管介损试验5、变比及结线组别检查6、变压器的直流泄漏测试7、外耐压试验8、变压器的测温装置测试9、有载调压装置检查和试验：9.1、油样试验9.2、档位校对10、变压器电流互感器试验（包括油样）10.1、CT变比检查10.2、绝缘电阻测试10.3、极性检查10.4、绕组直流电阻11、高压套管试验项目9.1、主绝缘及电容型套管末屏对地绝缘电阻9.2、主绝缘及电容型套管对地末屏tgδ与电容量12、二次回路检查及整组传动试验13、主变中性点13.1、操作机构13.2、接触电阻测试14、中性点间隙CT14.1、绝缘电阻测试14.2、直流电阻测试14.3、变比检查14.4、励磁特性试验14．5、极性检查14.6、交流耐压14.7、放电计数器检查14．8、直流参考电压测试15、励磁特性试验16、变压器铁芯对地电流值（应打开铁芯、夹件接地端子，测试绝缘电阻，判断变压器铁芯、夹件是否存在多点接地）（三）、PT分解项目1、110KV线路、变压器的保护装置，测控装置，电度表2、PT端子箱、录波、PT测控、并列屏3、SVG成套（四）、35kV油浸站用变以及10kV油浸式备用变预防性试验1、变压器的油样化验：1.1、油样的微水含量1.2、油样的色谱2、变压器的绕组直流电阻测试3、变压器的绝缘电阻测试：3.1、变压器的吸收比3.2、变压器的极化指数4、高压套管试验项目4.1、主绝缘及电容型套管末屏对地绝缘电阻4.2、主绝缘及电容型套管对地末屏tgδ与电容量5、隔离开关试验项目5.1、有机材料支持绝缘子及提升杆的绝缘电阻5.2、二次回路的绝缘电阻6、二次回路检查及整组传动试验（五）、35kV高压开关柜试验项目：1、断路器测试项目：1.1、绝缘电阻1.2、直流电阻测试1.2、交流耐压1.3、导通值1.4、分合闸同期性1.5、分合闸电压值1.6、CT极性1．7、变比检查1.8、励磁特性试验2、二次回路绝缘电阻测试项目3、避雷器测试项目3.1、运行电压下的交流泄漏试验3.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流3.3、绝缘电阻4、电流互感器测试项目4.1、绕组及末屏的绝缘电阻4.2、tgδ及电容量4.3、交流耐压试验4.4、局部放电测量5、五防性能测试6、二次回路检查及整组传动保护试验（六）、35kV共箱母线1、交流耐压2、绝缘电阻（七）、35kV FC电容器补偿装置的预防性试验1、FC电容器组试验项目1.1极对壳绝缘电阻测试1.2 FC电容器组电容值测试1.3 FC电容器组并联阻值测试2、电抗器试验项目2.1绕组直流电阻2.2绕组绝缘电阻2.3电抗值试验3、放电线圈试验项目绝缘电阻4、母线试验项目绝缘电阻5、避雷器试验项目5.1、运行电压下的交流泄漏试验5.2、直流1mA电压(U1mA)及0.75U1mA下的泄漏电流5.3、绝缘电阻6、隔离开关试验项目6.1、有机材料支持绝缘子及提升杆的绝缘电阻6.2、二次回路的绝缘电阻（八）、35kV SVG无功补偿设备的预防性试验：1、SVG补偿柜试验项目1.1外观检查1.2绝缘及交流试验1.3空载和满载运行1.4响应时间1.5输出无功控制1.6电压控制1.7功率因数控制1.8、线序正确2、连接变的试验项目：2.1油样分析（微水分析、色谱分析）2.2绕组直流电阻2.3绕组绝缘3、隔离开关试验项目3.1、有机材料支持绝缘子及提升杆的绝缘电阻3.2、二次回路的绝缘电阻4、二次回路检查及整组传动保护试验（九）、110KV及35KV电流回路检查1、110KV线路保护2、110KV线路测量3、110KV线路计量4、主变变高保护5、主变变高测量6、主变变高计量7、主变变低保护8、主变变低保护9、主变变低测量10、主变变低计量11、35KV各馈线的保护12、35KV各馈线的测量13、35KV各馈线的计量14、35KV站用柜、SVG柜、电容柜的保护，测量，计量（十）、综自屏柜二次回路试验1、110KV线路保护1.1、逆变电源检查1.2、零漂检查1.3、开入量检查1.4、开出接点检查1.5、过流保护1.6、零序过流保护1.7、重合闸1.8、距离保护1.9、保护组试验1.9.1、保护跳闸及重合闸1.9.2、防跳1.9.3、后加速1.9.4、开关操作及连锁回路1.9.5、五防、就地、远控1.10、装置异常检查1.11、二次回路绝缘检查2、主变保护2.1、逆变电源检查2.2、开入量检查2.3、开出接点检查2.4、差动保护试验2.4.1、差动速断2.4.2、稳态比率差动2.4.3、二次谐波制动2.4.4、稳态比率差动制动特性（分别说明接线方式及计算K1、Kb1、K2三段启动电流和计算过程）2.4.5、装置异常检查2.4.6、装置绝缘检查2.5、主变变高后备保护2.5.1、逆变电源检查2.5.2、开入量检查2.5.3、开出接点检查2.5.4、相间过流保护2.5.5、零序过流保护2.5.6、过负荷及启动冷却和闭锁调压2.5.7、装置异常检查2.5.8、装置绝缘检查2.6、主变变低后备保护2.6.1、逆变电源检查2.6.2、开入量检查2.6.3、开出接点检查2.6.4、相间过流保护2.6.5、过负荷2.6.6、装置异常检查2.6.7、装置绝缘检查2.8、主变非电量保护2.8.1、逆变电源检查2.8.2、开入量检查2.8.3、开出接点检查2.8.4、装置异常检查2.8.5、装置绝缘检查3、母线保护3.1、逆变电源检查3.2、开入量检查3.3、开出接点检查3.4、零漂检查3.5、保护试验3.5.1、过流保护3.5.2、其他保护（失灵相电流、I段保护、II段保护、零序I段保护、II段保护）3.6、五防、就地、远控3.7、装置异常检查3.8、二次回路绝缘检查4、35KV集电线路保护测控装置4.1、逆变电源检查4.2、开入量检查4.3、开出接点检查4.4、零漂检查4.5、通道有效值检测4.6、保护试验4.6.1、过流保护4.6.2、低周保护4.6.3、零序保护4.6.4、重合闸4.7、保护整组试验4.7.1、保护跳闸及重合闸4.7.2、防跳4.7.3、后加速4.7.4、开关操作及联锁回路4.8、远控、就地、五防检测4.9、装置异常检查（控制回路断线、PT断线、计量接线正确）4.10、二次回路绝缘检查5、故障录波5.1、逆变电源检查5.2、模拟量精度检查5.3、开关量启动试验5.4、模拟量启动试验5.6、其他试验（与卫星对时、失电告警、直流对地、交流对地、交流对直流）6、交流屏6.1、盘表检查6.2、功能检查6.3、绝缘检查（十一）、通讯电池组和站用电池组试验1、保护检查试验2、绝缘检测3、装置整定参数：4、监测功能试验：5、放电记录6、装置性能试验7、UPS不间断电源试验（十二）、线路保护光纤通道1、功率测试：2、采样值试验：2.1、当光纤通道正常时，本侧在PSL621D装置施加二次电流时的电流采样情况：2.2、当光纤通道正常时，对侧在PSL621D装置施加二次电流时的电流采样情况：2.3、通道联调试验：当光纤通道正常时，本侧开关在合位，对侧开关及母线电压在不同状态下，本侧模拟故障，观察两侧光纤接口装置及纵联保护动作情况：（十三）、避雷针、变电站接地网等接地系统的检测1、避雷针及各设备接地导通值等试验项目2、升压站接地网电阻测试四、施工方案由具体施工单提出并经生产部审核批准后实施。
风电场110KV升压站投资建设项目可行性研究报告-广州中撰咨询
风电场110KV升压站投资建设项目可行性研究报告(典型案例〃仅供参考)广州中撰企业投资咨询有限公司中国·广州目录第一章风电场110KV升压站项目概论 (1)一、风电场110KV升压站项目名称及承办单位 (1)二、风电场110KV升压站项目可行性研究报告委托编制单位 (1)三、可行性研究的目的 (1)四、可行性研究报告编制依据原则和范围 (2)（一）项目可行性报告编制依据 (2)（二）可行性研究报告编制原则 (2)（三）可行性研究报告编制范围 (4)五、研究的主要过程 (5)六、风电场110KV升压站产品方案及建设规模 (6)七、风电场110KV升压站项目总投资估算 (6)八、工艺技术装备方案的选择 (6)九、项目实施进度建议 (6)十、研究结论 (6)十一、风电场110KV升压站项目主要经济技术指标 (9)项目主要经济技术指标一览表 (9)第二章风电场110KV升压站产品说明 (15)第三章风电场110KV升压站项目市场分析预测 (15)第四章项目选址科学性分析 (15)一、厂址的选择原则 (15)二、厂址选择方案 (16)四、选址用地权属性质类别及占地面积 (17)五、项目用地利用指标 (17)项目占地及建筑工程投资一览表 (17)六、项目选址综合评价 (18)第五章项目建设内容与建设规模 (19)一、建设内容 (19)（一）土建工程 (19)（二）设备购臵 (20)二、建设规模 (20)第六章原辅材料供应及基本生产条件 (20)一、原辅材料供应条件 (20)（一）主要原辅材料供应 (21)（二）原辅材料来源 (21)原辅材料及能源供应情况一览表 (21)二、基本生产条件 (22)第七章工程技术方案 (23)一、工艺技术方案的选用原则 (23)二、工艺技术方案 (24)（一）工艺技术来源及特点 (24)（二）技术保障措施 (24)（三）产品生产工艺流程 (25)风电场110KV升压站生产工艺流程示意简图 (25)三、设备的选择 (26)（一）设备配臵原则 (26)（二）设备配臵方案 (27)主要设备投资明细表 (27)第八章环境保护 (28)一、环境保护设计依据 (28)二、污染物的来源 (29)（一）风电场110KV升压站项目建设期污染源 (30)（二）风电场110KV升压站项目运营期污染源 (30)三、污染物的治理 (30)（一）项目施工期环境影响简要分析及治理措施 (31)1、施工期大气环境影响分析和防治对策 (31)2、施工期水环境影响分析和防治对策 (35)3、施工期固体废弃物环境影响分析和防治对策 (36)4、施工期噪声环境影响分析和防治对策 (37)5、施工建议及要求 (39)施工期间主要污染物产生及预计排放情况一览表 (41)（二）项目营运期环境影响分析及治理措施 (42)1、废水的治理 (42)办公及生活废水处理流程图 (42)生活及办公废水治理效果比较一览表 (43)生活及办公废水治理效果一览表 (43)2、固体废弃物的治理措施及排放分析 (43)3、噪声治理措施及排放分析 (44)主要噪声源治理情况一览表 (46)四、环境保护投资分析 (46)（一）环境保护设施投资 (46)（二）环境效益分析 (47)五、厂区绿化工程 (47)六、清洁生产 (48)七、环境保护结论 (48)施工期主要污染物产生、排放及预期效果一览表 (50)第九章项目节能分析 (51)一、项目建设的节能原则 (51)二、设计依据及用能标准 (51)（一）节能政策依据 (51)（二）国家及省、市节能目标 (52)（三）行业标准、规范、技术规定和技术指导 (53)三、项目节能背景分析 (53)四、项目能源消耗种类和数量分析 (55)（一）主要耗能装臵及能耗种类和数量 (55)1、主要耗能装臵 (55)2、主要能耗种类及数量 (55)项目综合用能测算一览表 (56)（二）单位产品能耗指标测算 (56)单位能耗估算一览表 (57)五、项目用能品种选择的可靠性分析 (58)六、工艺设备节能措施 (58)七、电力节能措施 (59)八、节水措施 (60)九、项目运营期节能原则 (60)十、运营期主要节能措施 (61)十一、能源管理 (62)（一）管理组织和制度 (62)（二）能源计量管理 (62)十二、节能建议及效果分析 (63)（一）节能建议 (63)（二）节能效果分析 (63)第十章组织机构工作制度和劳动定员 (64)一、组织机构 (64)二、工作制度 (64)三、劳动定员 (65)四、人员培训 (66)（一）人员技术水平与要求 (66)（二）培训规划建议 (66)第十一章风电场110KV升压站项目投资估算与资金筹措 (67)一、投资估算依据和说明 (67)（一）编制依据 (67)（二）投资费用分析 (69)（三）工程建设投资（固定资产）投资 (69)1、设备投资估算 (69)2、土建投资估算 (69)3、其它费用 (69)4、工程建设投资（固定资产）投资 (70)固定资产投资估算表 (70)5、铺底流动资金估算 (71)铺底流动资金估算一览表 (71)6、风电场110KV升压站项目总投资估算 (71)总投资构成分析一览表 (72)二、资金筹措 (72)投资计划与资金筹措表 (73)三、风电场110KV升压站项目资金使用计划 (73)资金使用计划与运用表 (74)第十二章经济评价 (74)一、经济评价的依据和范围 (74)二、基础数据与参数选取 (75)三、财务效益与费用估算 (76)（一）销售收入估算 (76)产品销售收入及税金估算一览表 (76)（二）综合总成本估算 (76)综合总成本费用估算表 (77)（三）利润总额估算 (77)（四）所得税及税后利润 (78)（五）项目投资收益率测算 (78)项目综合损益表 (79)四、财务分析 (79)财务现金流量表（全部投资） (81)财务现金流量表（固定投资） (83)五、不确定性分析 (84)盈亏平衡分析表 (84)六、敏感性分析 (85)单因素敏感性分析表 (86)第十三章风电场110KV升压站项目综合评价 (87)第一章项目概论一、项目名称及承办单位1、项目名称：风电场110KV升压站投资投资建设项目2、项目建设性质：新建3、项目编制单位：广州中撰企业投资咨询有限公司4、企业类型：有限责任公司5、注册资金：500万元人民币二、项目可行性研究报告委托编制单位1、编制单位：广州中撰企业投资咨询有限公司三、可行性研究的目的本可行性研究报告对该风电场110KV升压站项目所涉及的主要问题，例如：资源条件、原辅材料、燃料和动力的供应、交通运输条件、建厂规模、投资规模、生产工艺和设备选型、产品类别、项目节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。
110KV变电站试验预算
特殊项目调试费小计： 合计
调试费明细表
金额单位:元
数量
综合人工
调整系数
单价
合价
3.00 4.00 39.00 2.00
27.00 9.00 3.00 3.00
1.00 1.00 1.00 1.20
370.00 370.00 370.00 370.00
29970.00 13320.00 43290.00 2664.00
ys2319电力变压器系统调试三相电力变压器容量40000kva以下系统ys2356送配电设备系统调试交流供电电压110kv系统ys2354送配电设备系统调试交流供电电压10kv以下系统ys2354送配电设备系统调试交流供电电压10kv以下电抗器系统ys2354送配电设备系统调试交流供电电压10kv以下电容器系统ys2354送配电设备系统调试交流供电电压10kv以下分段系统ys2354送配电设备系统调试交流供电电压10kv以下备用系统ys2363母线系统调试母线电压10kv段ys2365母线系统调试母线电压110kv段ys2376变电站直流电源系统电压220kv以下站ys2386变电站中央信号系统电压110kv站ys2402事故照明系统调试变电站电压110kv站ys2414不停电电源系统调试ups容量312kva系统ys2420故障录波系统调试110kv变电站台站ys2644变电站五防回路调试电压110kv站ys2639调试单位承担变电站升压站微机监控系统调试电压等级110kv站分系统调试费小计
调试单位承担变电站(升压站)微机监控系统调试 110kV
站
分系统调试费小计： 整套系统调试费： YS3-267 变电站（升压站）试运 整套系统调试费小计： 特殊项目调试费： 141 142 143 144 145 油试验 油试验 油试验 油试验 气体试验 简化试验 介损 微水试验 色谱试验 六氟化硫气体试验 样 样 样 样 样 电压110kV 站
110KV升压站
110KV升压站宁夏盐池麻黄山风电场惠安堡哈纳斯一期（49.4MW）工程110KV变电站调试方案编制人：审核人：批准人：xx集团电力有限责任公司xx盐池xxxx风电场项目部目录一、概述 (1)1.1编制依据 (1)1.2施工执行标准 (1)1.3工程概况 (1)二、准备工作 (3)2.1施工机具及仪器准备 (3)2.2施工人员配置 (4)2.5临时电的准备 (4)三、施工步骤 (5)3.1工期及工程施工进度计划安排 (5)3.2调试施工及要求 (5)3.2.1保护、测控调试 (5)3.2.2高压试验 (8)四、施工技术措施 (9)4.1施工技术、资料准备 (9)4.2专项技术措施 (9)4.2.1保护元件调试 (9)4.2.2系统保护调试 (10)4.2.3仪表调试 (11)4.2.4高压试验 (11)4.3通用技术措施 (11)五、施工安全措施 (12)5.1通用安全措施 (12)5.2继保调试注意事项 (12)5.3高压试验及继保调试危险点及防范措施 (13)5．4调试及高试工程内容 (18)六、调试计划..............................................................................................24七、调试安全管理和保障措施 (25)7.1、技术措施 (25)7.2、安全措施 (25)7．3、环保措施 (26)八、计划、统计和信息管理 (27)8.1、计划、统计报表的编制与传递 (27)8.2、信息管理措施 (27)IIIII一、概述1.1编制依据本方案为宁夏盐池麻黄山风电场惠安堡哈纳斯110KV升压站电气设备调试方案，主要任务是在电气设备安装工作结束后，按照国家有关规范、规程和制造厂的规定，规范调试操作、保证试验结果的准确性，调及检验安装质量及设备质量是否符合要求，并得出是否适宜投入运行的结论，为设备运行、监督、检修提供依据。
