汽车发动机构造图解概论

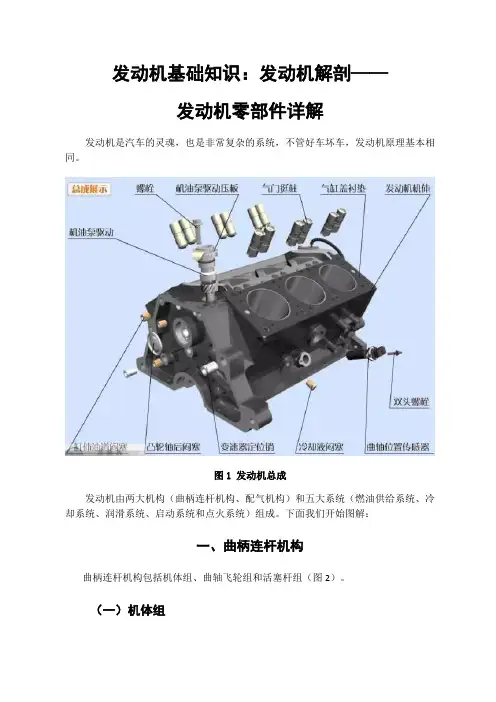

发动机基础知识:发动机解剖——零部件详解

发动机基础知识:发动机解剖——发动机零部件详解发动机是汽车的灵魂,也是非常复杂的系统,不管好车坏车,发动机原理基本相同。
图1 发动机总成发动机由两大机构(曲柄连杆机构、配气机构)和五大系统(燃油供给系统、冷却系统、润滑系统、启动系统和点火系统)组成。
下面我们开始图解:一、曲柄连杆机构曲柄连杆机构包括机体组、曲轴飞轮组和活塞杆组(图2)。
(一)机体组机体组主要由气缸体、气缸盖、气缸垫、油底壳、气缸盖罩以及主轴承盖等组成。
(图3)图2 曲柄连杆机构1—气缸盖2—气缸盖衬垫3—气缸体4—油底壳图3 机体组1、气缸体(图4)发动机的主体,将各个气缸和曲轴箱连为一体,是安装曲轴、活塞以及其他零部件和附件的骨架。
图4 气缸体按照气缸体的排列方式可分为气缸体有直列、V 形和水平对置三种形式(图5)。
图5 气缸体的排列方式:直列、V形、水平对置2、气缸盖(图6)气缸盖的作用是密封气缸,与活塞共同形成燃烧室,承受高温高压燃气压力,也是配气机构的载体。
图6 气缸盖3、汽缸垫(图7)又称气缸衬垫,位于气缸盖与气缸体之间,其作用是保证良好的密封性,防止气缸漏气和水套漏水等。
图7 汽缸垫4、油底壳(图8)油底壳是曲轴箱的下半部,又称为下曲轴箱。
其作用是密闭曲轴箱作为储油的外壳,防止杂质的进入。
图8 油底壳5、气缸盖罩(图9)位于发动机上部,是盖在气缸盖上的罩壳,起到密封的作用,防止杂质的进入。
图9 气缸盖罩(二)曲轴飞轮组曲轴飞轮组(图10)主要由曲轴、飞轮、曲轴带轮与正时齿轮等组成,安装在气缸体上面。
图10 曲轴飞轮组1、曲轴(图11)承受来自连杆的力,将活塞的上下运动转变为曲轴的旋转运动并输出。
图11 曲轴2、飞轮(图12)安装在发动机后方,拥有一定的重量,有储能的作用。
也是离合器的安装部件,其上的齿圈为带动发动机运转的齿圈。
图12 飞轮3、曲轴带轮(图13)带动其他发动机附件的动力来源,依靠传动带将动力传递给发电机、水泵、压缩机、方向助力泵等。
十四张图,带你认清楚发动机构造,再也不用被叫车盲了!

十四张图,带你认清楚发动机构造,再也不用被叫车盲了!
发动机就是汽车的心脏,心脏有心房心室,发动机也有许许多多的零件构成,今天小编就带大家来好好了解一下发动机的构造,值得收藏。
1.活塞
2.缸体
3.气缸盖
4.节气门
5.启动电机
6.气缸盖
7.发动机前盖
8.进气、排气系统
9.凸轮轴、正时齿轮组
10.油底壳
11.机油泵
看到这的朋友都挺有耐心的,说实话,小编就是学汽车设计的,然而很多零件我也叫不出名字,丢脸了,哈哈。
有遗漏的零件的话,欢迎朋友们指出,谢谢。
《发动机部件图册》课件

涡轮增压器的安装位置
03
通常安装在发动机排气管附近。
中冷器
中冷器的作用
降低发动机进气温度,提 高空气密度,从而提高发 动机功率和扭矩。
中冷器的原理
利用冷却液或冷空气来降 低进入发动机的空气温度 。
中冷器的安装位置
通常安装在发动机进气管 附近。
THANKS
感谢观看
换或维修。
正时皮带/链条
正时皮带/链条的作用
传递动力,使配气机构按照正确的时序工作。
正时皮带/链条的材料
正时皮带由橡胶材料制成,正时链条由金属材料制成。
正时皮带/链条的安装
正时皮带/链条应按照规定的张力进行安装,以保证其正 常运转。
正时皮带/链条的维护
定期检查正时皮带/链条是否松动、磨损或断裂,如有需 要应及时更换或维修。同时,定期检查皮带或链条的张紧 度,以保证其正常运转。
起动机的更换和维修需要专业技术和工具,建议由专业人员进行操作 。
06
进排气系统
进气歧管
01
02
03
进气歧管的作用
将空气引入发动机,与燃 料混合燃烧。
进气歧管的材质
通常由金属或塑料制成, 具有足够的强度和耐腐蚀 性。
进气歧管的结构
进气歧管内壁光滑,以减 少空气流动阻力,提高发 动机效率。
排气歧管
气门弹簧
01
02
03
04
气门弹簧的作用
保持气门的正确位置,防止气 门在发动机运转过程中产生振
动或发生碰撞。
气门弹簧的材料
气门弹簧通常由高碳钢制成, 具有较高的弹性和耐久性。
气门弹簧的安装
气门弹簧安装在气门杆部和气 缸盖之间,通过压缩弹簧来保
持气门的正确位置。
汽车发动机机体组之详细图解

机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。
因此,机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
一. 气缸体(图2-1)水冷发动机的气缸体和上曲轴箱常铸成一体,称为气缸体——曲轴箱,也可称为气缸体。
气缸体一般用灰铸铁铸成,气缸体上部的圆柱形空腔称为气缸,下半部为支承曲轴的曲轴箱,其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋,冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度,根据气缸体与油底壳安装平面的位置不同,通常把气缸体分为以下三种形式。
(图2-2)(1) 一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种气缸体的优点是机体高度小,重量轻,结构紧凑,便于加工,曲轴拆装方便;但其缺点是刚度和强度较差(2) 龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度都好,能承受较大的机械负荷;但其缺点是工艺性较差,结构笨重,加工较困难。
(3) 隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式,采用滚动轴承,主轴承孔较大,曲轴从气缸体后部装入。
其优点是结构紧凑、刚度和强度好,但其缺点是加工精度要求高,工艺性较差,曲轴拆装不方便。
为了能够使气缸内表面在高温下正常工作,必须对气缸和气缸盖进行适当地冷却。
冷却方法有两种,一种是水冷,另一种是风冷(图2-3)。
水冷发动机的气缸周围和气缸盖中都加工有冷却水套,并且气缸体和气缸盖冷却水套相通,冷却水在水套内不断循环,带走部分热量,对气缸和气缸盖起冷却作用。
现代汽车上基本都采用水冷多缸发动机,对于多缸发动机,气缸的排列形式决定了发动机外型尺寸和结构特点,对发动机机体的刚度和强度也有影响,并关系到汽车的总体布置。
按照气缸的排列方式不同,气缸体还可以分成单列式,V型和对置式三种(图2-4)。
(1) 直列式发动机的各个气缸排成一列,一般是垂直布置的。
汽车发动机机体组之详细图解

机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。
因此,机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
一. 气缸体(图2-1)水冷发动机的气缸体和上曲轴箱常铸成一体,称为气缸体——曲轴箱,也可称为气缸体。
气缸体一般用灰铸铁铸成,气缸体上部的圆柱形空腔称为气缸,下半部为支承曲轴的曲轴箱,其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋,冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度,根据气缸体与油底壳安装平面的位置不同,通常把气缸体分为以下三种形式。
(图2-2)(1) 一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种气缸体的优点是机体高度小,重量轻,结构紧凑,便于加工,曲轴拆装方便;但其缺点是刚度和强度较差(2) 龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度都好,能承受较大的机械负荷;但其缺点是工艺性较差,结构笨重,加工较困难。
(3) 隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式,采用滚动轴承,主轴承孔较大,曲轴从气缸体后部装入。
其优点是结构紧凑、刚度和强度好,但其缺点是加工精度要求高,工艺性较差,曲轴拆装不方便。
为了能够使气缸内表面在高温下正常工作,必须对气缸和气缸盖进行适当地冷却。
冷却方法有两种,一种是水冷,另一种是风冷(图2-3)。
水冷发动机的气缸周围和气缸盖中都加工有冷却水套,并且气缸体和气缸盖冷却水套相通,冷却水在水套内不断循环,带走部分热量,对气缸和气缸盖起冷却作用。
现代汽车上基本都采用水冷多缸发动机,对于多缸发动机,气缸的排列形式决定了发动机外型尺寸和结构特点,对发动机机体的刚度和强度也有影响,并关系到汽车的总体布置。
按照气缸的排列方式不同,气缸体还可以分成单列式,V型和对置式三种(图2-4)。
(1) 直列式发动机的各个气缸排成一列,一般是垂直布置的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
摇臂总成 气门组
推杆
2020/11/17
液压挺杆 机械挺杆
凸轮轴
第9页
4、摇臂式配气机构与曲柄连杆机构图解
摇臂总成 气门组
推杆
活塞
凸轮正时齿轮 曲轴正时齿轮
曲轴
液压挺杆 机械挺杆
凸轮轴
2020/11/17
第10页
4.1、摇臂式配气机构摇臂总成图解 摇臂轴紧固螺钉
螺栓 摇臂轴
摇臂
锁紧螺钉
摇臂轴支座
汽油燃料供给系又分”化油器式“和”燃油直接喷射式“两种。
常用化油器式燃料供给系是由:燃油箱、汽油泵、汽油滤清器、化 油器、空气滤清器、进排气歧管和排气消声器等组成。
柴油机燃料供给系是由:燃油箱、输油泵、喷油泵、柴油滤清器、 进排气管和排气消声器等组成。
2020/1式燃油供给系统图解之一 高压油泵
单列式四缸发动机构造
化油器 正时室盖护罩 油气分离器
火花塞 分电器 汽油泵 油尺 机油滤清器 水泵组件
第3页
发动机的主要组成部分
发动机主要由:两个机构、五个系统组成。
➢ 机体及曲柄连杆机构 ➢ 配气机构 ➢ 燃油供给系统 ➢ 点火系统(柴油机通常没有此系统) ➢ 冷却系统 ➢ 润滑系统 ➢ 起动系统
第6页
2、直推式配气机构与曲柄连杆机构图解
凸轮正时齿轮 正时齿轮带 张紧轮 水泵带轮 曲轴正时齿轮
2020/11/17
液压挺杆
气门组件 活塞 连杆
曲轴
第7页
2.1、直推式配气机构的气门挺杆图解
弹簧座 复位弹簧(小) 复位弹簧(大)
2020/11/17
杯状液压挺杆
外壳 柱塞
钢球
内盖
油缸
第8页
3、摇臂式配气机构是由:进气门、排气门、气门组、 液压挺杆、摇臂总成、推杆、凸轮轴和正时齿轮等组成。
2020/11/17
第4页
一、机体及曲柄连杆机构
机体及曲柄连杆机构是由: 机体组、活塞、连杆、曲轴和飞轮等组成。
2020/11/17
第5页
二、配气机构
配气机构有两种类型,直推式机构、摇臂式机构。
1、直推式配气机构是由:进气门、排气门、气门弹簧、液压挺 杆、凸轮轴和正时齿轮等组成。
2020/11/17
起动系统是由:起动机和起动机电磁开关等组成
拨叉杆 单向器 飞轮
2020/11/17
电枢
点火开关 电磁开关
蓄电池
第24页
起动机实物展示
2020/11/17
第25页
汽油泵
汽油滤清器
2020/11/17
加油口 油量传感器
第18页
5、化油器式燃油供给系统图解之二
2020/11/17
第19页
5、柴油机燃油供给系统图 喷油泵
柴油滤清器
2020/11/17
输油泵
燃油箱
第20页
四、点火系统
点火系统是由:蓄电池、点火开关、点火线圈、分电 器、火花塞、电阻等组成。
2020/11/17
2020/11/17
主油管 油压传感器
高压油轨 喷油器
第15页
2、汽油直喷式燃油供给系统图解之二
2020/11/17
燃油供给系统
第16页
3、汽油直喷式燃油供给系统图解之三
高压油泵
油压阀
滚动挺杆
凸轮轴
2020/11/17
蓄压管
主油管
油压传感器 喷油器
第17页
4、化油器式燃油供给系统图解之一 化油器
第21页
五、冷却系统
冷却系统是由:散热器、风扇、水泵、温度调节装置 等组成。
2020/11/17
第22页
六、润滑系统
润滑系统是由:油底壳、机油泵、机油集滤器、全流式机油 滤清器、油压传感器、机油压力表、油标尺、曲轴箱通风滤清器、 机油散热器等组成
液压挺杆
2020/11/17
放油螺栓
第23页
七、起动系统
定位弹簧 摇臂衬套 调整螺钉
2020/11/17
第11页
4.2、摇臂式配气机构摇臂总成实物展示
洛柴摇臂
玉柴摇臂
潍柴摇臂
2020/11/17
第12页
4.2、摇臂式配气机构的气门挺杆图解
2020/11/17
第13页
三.燃油供给系统
燃料供给系统是根据使用的燃料不同,分为汽油机 燃料供给系和柴油机燃料供给系两种。
《汽车发动机构造详解》
作者:曹艳国
说明:内容图片均由网上收集,如有侵犯请告知。
第1页
汽车整体构造
发动机系 统
转向系统
车身机构
行驶悬挂系 统
2020/11/17
传动系统
第2页
凸轮轴 液压挺杆 气门推杆
活塞 气门连杆 正时齿轮带 中间轴 齿轮转动
飞轮 曲轴 齿轮机油泵 机油集滤器 曲轴带轮
水泵2皮02带0轮/11/17
