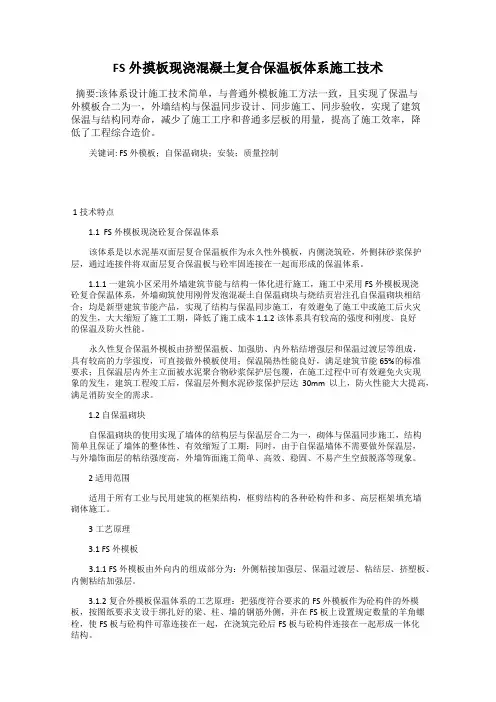

FS外摸板现浇混凝土复合保温板体系施工技术
FS外摸板现浇混凝土复合保温板体系施工技术摘要:该体系设计施工技术简单，与普通外模板施工方法一致，且实现了保温与外模板合二为一，外墙结构与保温同步设计、同步施工、同步验收，实现了建筑保温与结构同寿命，减少了施工工序和普通多层板的用量，提高了施工效率，降低了工程综合造价。
关键词: FS外模板；自保温砌块；安装；质量控制1 技术特点1.1 FS外模板现浇砼复合保温体系该体系是以水泥基双面层复合保温板作为永久性外模板，内侧浇筑砼，外侧抹砂浆保护层，通过连接件将双面层复合保温板与砼牢固连接在一起而形成的保温体系。
1.1.1一建筑小区采用外墙建筑节能与结构一体化进行施工，施工中采用FS外模板现浇砼复合保温体系，外墙砌筑使用刚骨发泡混凝土自保温砌块与烧结页岩注孔自保温砌块相结合；均是新型建筑节能产品，实现了结构与保温同步施工，有效避免了施工中或施工后火灾的发生，大大缩短了施工工期，降低了施工成本1.1.2 该体系具有较高的强度和刚度、良好的保温及防火性能。
永久性复合保温外模板由挤塑保温板、加强肋、内外粘结增强层和保温过渡层等组成，具有较高的力学强度，可直接做外模板使用；保温隔热性能良好，满足建筑节能65%的标准要求；且保温层内外主立面被水泥聚合物砂浆保护层包覆，在施工过程中可有效避免火灾现象的发生，建筑工程竣工后，保温层外侧水泥砂浆保护层达30mm以上，防火性能大大提高，满足消防安全的需求。
1.2 自保温砌块自保温砌块的使用实现了墙体的结构层与保温层合二为一，砌体与保温同步施工，结构简单且保证了墙体的整体性、有效缩短了工期；同时，由于自保温墙体不需要做外保温层，与外墙饰面层的粘结强度高，外墙饰面施工简单、高效、稳固、不易产生空鼓脱落等现象。
2 适用范围适用于所有工业与民用建筑的框架结构，框剪结构的各种砼构件和多、高层框架填充墙砌体施工。
3工艺原理3.1 FS外模板3.1.1 FS外模板由外向内的组成部分为：外侧粘接加强层、保温过渡层、粘结层、挤塑板、内侧粘结加强层。
FS外墙保模一体化板与铝合金模板组合体系施工工法(2)
FS外墙保模一体化板与铝合金模板组合体系施工工法FS外墙保模一体化板与铝合金模板组合体系施工工法一、前言FS外墙保模一体化板与铝合金模板组合体系施工工法是一种新型的外墙保温装饰施工工法。
其独特的设计和施工方式使得整个施工过程更加简单、高效，并且能够有效提高保温效果和施工质量。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。
二、工法特点1. 采用FS外墙保模一体化板，能够有效提高墙体的保温效果。
该板材结构紧密，具有良好的隔热性能和耐久性，能够有效减少热量的传递和损失。
2. 铝合金模板具有高强度、轻便、耐用等特点，能够满足施工的要求并提高施工效率。
3. 采用组合体系施工，可以快速进行模板的安装和拆除，减少施工周期。
4. 工法施工简单，不需要额外的保温材料，降低了施工成本。
三、适应范围该工法适用于各类建筑外墙的保温装饰施工，特别适用于高层建筑和大型工程。
四、工艺原理该工法通过FS外墙保模一体化板与铝合金模板的组合使用，形成墙体的保温隔热层。
工程实例表明，该工法在不影响建筑结构稳定的前提下，能够有效提高墙体的保温效果。
具体的工艺原理是：首先在建筑表面安装铝合金模板，并进行必要的固定；然后在模板内填充保温材料，并进行必要的固定和加固；最后，使用FS外墙保模一体化板对保温层进行覆盖和固定，形成整体的保温层。
五、施工工艺1. 建筑表面处理：对建筑表面进行清洁和处理，保证施工的平整度和粘贴性。
2. 安装铝合金模板：按照设计要求，安装铝合金模板，并进行必要的固定和调整。
3. 填充保温材料：在模板内填充保温材料，确保填充均匀、牢固，并且与模板紧密结合。
4. 使用FS外墙保模一体化板覆盖：将FS外墙保模一体化板放置在保温层上，按照设计要求进行固定和连接。
5. 防水处理：在施工过程中进行必要的防水处理，保证墙体的防水性能。
六、劳动组织施工过程中，需要有专业的施工人员进行操作和协调，确保施工的顺利进行。
提高FS复合保温外模板(制作PPT)
提高FS复合保温外模板施工质量山东泰安建筑工程集团有限公司建兴分公司QC小组2017年3月目录一、工程概况1二、Q C小组简介1三、课题选择理由2四、现状调查2五、目标设定3六、原因分析4七、要因确认5八、制定对策6九、对策实施6十、效果验证阶段9十一、巩固措施10十二、总结回顾11附：证明材料提高F S复合保温外模板施工质量山东泰安建筑工程集团有限公司建兴分公司QC小组一、工程概况本工程建筑面积为19611.24㎡；地下部分1433㎡（2层）；地上居住部分18029.44㎡（26层）；机房面积为148.8㎡；建筑基底面积716.5㎡。
工程地下层为储藏室及设备用房，一至二十六层为住宅。
建筑总高度75.85m，本工程建筑结构形式为剪力墙结构。
外墙为FS复合保温外模板，因此FS复合保温外模板外墙施工质量是工程整体质量中非常重要的一个环节，直接影响到主体结构和装饰装修工程质量。
二、QC小组简介制表人：胡善汝日期：2016年03月10日三、课题选择理由1、FS复合保温外模板是国家大力推广的一种新型建筑外墙保温产品，响应了国家提出的建筑节能与结构一体化政策。
图1外墙复合保温外模板做法示意图图2FS复合保温外模板2、FS永久性复合保温外模板由保温板、保温过渡层和内、外两侧粘结加强层及加强筋构成。
在本市尚未大面积使用，项目部尚未有施工经验和工艺标准，通过QC小组活动，收集数据和积累经验，编制施工工艺标准，为完成企业工法提供素材。
若一次施工不合格，必须返工，增加施工成本。
同时返工会延误工期，为公司带来负面影响。
3、FS复合保温外模板施工质量要求较高，建筑结构与FS复合保温外模板施工一体化，是下一步外墙面装饰装修施工质量好坏的关键，且装饰装修工程中外墙施工质量直接影响到使用。
四、现状调查本QC小组为提高FS外模板复合保温系统施工质量，本着“示范先行，扎实推进”的原则，于2016年2月20日组织专业技术人员进行现场调查，对调查工程的记录凭证进行统计分析，收集数据500点，不合格点为49点，合格率为90.2%，统计结果见表2：统计表表2序号不合格项目检查数频次累计频次频率（%）累计频率（%）1 错台漏浆100 34 34 69.4 69.42 抹面裂缝100 7 41 14.3 83.73 热桥处理100 3 44 6.1 89.84 表面平整度100 2 46 4.1 93.95 其它100 3 49 6.1 1006 累计500 N=49 100%检查合格率=（W-N）/W=（500-49）/500×100%=90.2%制表：胡善汝制表日期：2016年3月1日为了更为直观的分析质量缺陷，同时绘制频率排列图2制图：胡善汝 制图时间：2016年3月1日结论：由上面统计数据分析表及排列图，我们可以比较直观的看出，影响FS 外模板复合保温系统施工质量缺陷的主要问题是错台漏浆及抹面裂缝，其累计频率已经达到83.7%，属于我们解决的主要问题。
FS永久性复合外模板现浇混凝土保温结构体系
FS永久性复合外模板现浇混凝土保温结构体系简介FS永久性复合外模板现浇混凝土保温结构体系是一种新型的保温材料，它将现浇混凝土和保温材料相结合，可使保温结构更加牢固、耐久，并具有优良的保温隔热性能。
该保温结构体系广泛应用于住宅、商业建筑和城市综合体等多种建筑领域。
成分和特性•模板：新型复合材料模板，具有较高的抗震性、耐久性和承载能力，可经多次拆卸重复使用，提高了建筑施工效率，并减少了材料浪费；•混凝土：采用高强度现代混凝土，具有抗压强度高、耐久性强、施工、成本低等优点；•保温材料：以聚苯颗粒、聚氨酯、玻璃棉、岩棉等材料为主要成分，在保温隔热性能方面具有较好的性能。
施工流程1.安装模板：按照设计要求施工安装FS复合外模板，根据建筑结构的实际情况制定施工方案。
2.浇注混凝土：在模板内部浇注混凝土，使其充满整个空间，确保混凝土质量稳定。
3.保温材料施工：在混凝土外层贴装上保温材料，陆续向上铺设，直至达到设计的保温厚度。
4.罩层施工：在保温材料上覆盖罩层，保护保温材料，提高外表面的美观度。
应用场景1.住宅建筑：FS永久性复合外模板现浇混凝土保温结构体系既具有保温性能，还可以增加房屋的整体强度，降低能源消耗，提高建筑安全性能。
2.商业建筑：商业建筑的保温材料要求较高，FS永久性复合外模板现浇混凝土保温结构体系具有良好的保温性能，同时，易于施工，大大缩短了施工进度。
3.城市综合体：城市综合体的保温要求较高，FS永久性复合外模板现浇混凝土保温结构体系可以有效地提高建筑的节能性能，实现可持续发展。
FS永久性复合外模板现浇混凝土保温结构体系是目前较为先进的保温结构体系之一，具有多种优点，施工简便、保温性能好、可重复使用等，在建筑领域中应用广泛。
FS外模板现浇混凝土复合保温体系
FS外模板现浇混凝土复合保温体系FS外模板现浇混凝土复合保温体系是一种在建筑施工中常用的保温材料和技术。
它由外墙保温、模板、混凝土和其他辅助材料组成，并具有优异的保温性能和结构强度。
本文将介绍其工作原理、施工流程和优势。
FS外模板现浇混凝土复合保温体系的工作原理是通过保温层阻断外界的热传导，起到隔热保温的作用。
保温层通常采用聚苯乙烯泡沫板（EPS）或挤塑聚苯乙烯板（XPS）等高强度保温材料，具有良好的保温性能和承载能力。
模板材料一般选用钢模或其他高强度材料，具有良好的抗压能力和稳定性。
混凝土作为主材料，通过现浇施工方式与模板结合，形成一个整体的保温结构。
FS外模板现浇混凝土复合保温体系的施工流程通常包括以下几个步骤：首先，根据设计要求进行基础和地面的施工准备工作。
其次，进行模板搭设和支撑工作，确保模板的安全和稳定。
然后，将保温材料按照设计要求固定在模板上，并进行密封处理，确保保温层的完整性。
接着，进行混凝土的搅拌、运输和浇筑工作，确保混凝土的均匀性和质量。
最后，待混凝土凝固后，拆除模板，进行喷砂和表面处理，使保温结构更加美观和耐久。
FS外模板现浇混凝土复合保温体系具有多项优势。
首先，它具有良好的保温性能，能够有效阻断热传导，提高建筑的节能效果。
其次，它具有较好的结构强度，能够承受一定的荷载和外力，提高建筑的抗震和抗风能力。
此外，它具有施工周期短、工艺简单的特点，能够大大节约施工时间和成本。
最后，它还可以提供多种表面处理方式，增加建筑的美观性和装饰效果。
总之，FS外模板现浇混凝土复合保温体系是一种高效可靠的建筑保温技术。
它具有优异的保温性能和结构强度，能够提高建筑的节能效果和抗自然灾害能力。
在施工过程中，需要注重材料的选择和质量控制，确保保温体系的稳定性和可靠性。
随着科学技术的不断进步，这种保温技术有望在建筑领域得到更广泛的应用和推广。
FS复合保温板外墙外保温施工技术
FS复合保温板外墙外保温施工技术摘要：FS复合保温板可直接用作现浇混凝土结构工程的外模板，将保温与模板合二为一，实现了建筑保温与结构同寿命的目的，施工工艺简便，效率高，满足建筑节能65%的要求。
关键词：FS复合保温板，同寿命，施工工艺，质量1前言FS永久性复合外模板现浇混凝土保温结构体系是以水泥基双面层复合保温板为永久性外模板，内侧浇注混凝土，外侧抹抗裂砂浆保护层，通过连接件将双面层复合保温模板与混凝土牢固连接在一起而形成的保温结构体系，满足建筑节能65%的要求。
与其他外墙保温体系相比，FS外模板解决了建筑隔热保温墙体的整体性和耐候性问题，避免了保温墙体外墙容易空鼓、开裂、渗水、脱落等质量安全隐患，实现了与建筑物同寿命的目的，同时减少了工序、缩短了工期、施工简单、建筑造价低、工程质量好、建筑品质高，符合国家推行建筑节能与结构一体化技术的发展方向，具有广阔的推广应用前景。
2 FS复合保温板施工特点1、FS板规格尺寸标准，重量轻，可现场锯、切割。
施工工艺简便，效率高，可有效地缩短建设工期。
2、将永久性复合保温外模板与框架（框剪）结构的梁柱及剪力墙等现浇混凝土构件浇注在一起，实现了建筑保温与结构同寿命的目的。
3、永久性复合保温外模板具有较高的力学强度，保温隔热性能良好，满足建筑节能65%的标准要求。
3适用范围FS外模板适用于工业与民用建筑框架结构、剪力墙结构的外墙、柱、梁等现浇抗震混凝土结构工程。
4施工工艺原理FS复合保温外模板经工厂化预制，由保温层、粘结层、加强筋、保温过渡层、内(外)侧粘结加强层、连接件等部分构成。
以FS复合保温外模板为永久性外模板，内侧浇筑混凝土，外侧做水泥砂浆抹面层及饰面层，通过连接件将FS复合保温外模板与混凝土牢固连接在一起而形成的保温结构系统，称为FS外模板复合保温体系。
实现了与建筑物同寿命的目的，具有较高的力学强度，保温隔热性能良好。
5材料与设备5.1施工机具1、主要机械：塔吊、切割机、液压车。
FS外模板现浇混凝土复合保温系统简介资料
FS外模板现浇混凝土复合保温系统简介资料简介FS外模板现浇混凝土复合保温系统，是一种将现浇混凝土作为外墙保温材料，通过采用特殊的保温材料和施工技术，达到保温、防水、防火、耐久等多重效果的保温系统。
该系统广泛应用于建筑、工业、商业等领域，为建筑行业节能、环保和美观设计方面提供了新的选择。
系统组成FS外模板现浇混凝土复合保温系统由以下几个部分组成：1. 模板系统的第一部分是模板，它是混凝土施工的基础，同时也是墙体的支撑。
这些模板可以采用一次性的木板或其他材料，比如塑料或钢制模板。
2. 网格布作为系统的第二部分，网格布被安装在模板上面。
这里的网格布是一种聚丙烯纤维拉伸成的网状材料。
网格布被固定在模板上，确保整个系统的稳定性和耐用性。
3. 保温材料在文件的第三部分，保温材料登场。
它是核心材质，因为它可以提供保温效果。
通常选择的保温材料包括聚苯颗粒、聚氨酯、玻璃棉、岩棉，其中聚苯颗粒是一种常见的选择。
4. 基层处理在保温材料之上，涂抹一定的材料，接下来的工序称为基层。
建筑工人优先清理保温材料表面的杂物和灰尘，然后基层处理剂混合水后，涂抹到保温材料上，保持平均、厚度适宜，使其达到平整、挺拔、附着稳定、不开裂、不鼓泡等要求。
5. 外墙涂料最后，如果客户选择，可以再在基层处理表面之上涂上一层特殊的涂料, 这种涂料有多种颜色可供选择，大大地改善了建筑外观。
涂料能够使整个系统的美观性更高。
优点FS外模板现浇混凝土复合保温系统有以下几个主要优点：1. 节能相对于传统的外保温墙体系统而言，FS外模板现浇混凝土复合保温系统可以达到更好的节能效果。
保温材料的使用可以大量减少绝热体积，使室内温度保持稳定，从而降低室内空调能源的消耗。
2. 防水这种系统能够提供优秀的防水功能。
通过采用有效的防水材料和技术，可以牢固地将外墙保温系统与建筑物主体结合在一起，避免出现漏水的现象。
3. 防火除了防水功能，FS外模板现浇混凝土复合保温系统在防火方面也有许多优势。
FS复合外墙板保温施工方案
FS复合保温模板施工方案制:核:准:号:期:一、工程概况本工程结构设计使用年限为50年。
建筑抗震设防烈度为七度。
建筑设计防火分类：为多层住宅，2#楼为地下1层，地上21层，标准层高2、9m ± 0、000 为绝对高程61、83m建筑高度62、50m耐火等级一级。
二、编制依据1、《工程施工图纸》5、6、7、2、3、4、《民用建筑设计通则》GB 50011-2010«民用建筑热工设计规范》GB50176-93《建筑装饰装修工程质量验收规范》GB50411-2007《外墙外保温工程技术规程》JGJ 144-2004《建筑节能工程施工质量验收规范》GB50411-2007《山东省居住建筑节能设计标准》DB13( J)185-2015三、FS 复合保温构造示意图经工厂化预制，在现浇混凝土施工中起外模板作用得复合保温板，称为FS 复合保温外模板（简称FS 外模板），其由保温层、粘结层、加强勒、保温过渡 层、内（外）侧粘结加强层、连接件等部分构成。
以 FS 复合保温外模板为永久性外模板，内侧浇筑混凝土，外侧做水泥砂浆抹面层及饰面层，通过连接件将FS 复合保温外模板与混凝土牢固连接在一起而形成得保温结构系统，称为FS 外模板复合保温体系。
FS 外模板复合保温体系构造见下图。
四、施工准备施工前对施工人员进行FS 复合保温外模板施工工艺等内容得培训。
施工现场水、电、路畅通，具有材料堆放与加工场地，其她施工设施齐全 规范。
4、4 FS 复合保温外模板应有专门得堆放与加工场地，场地应进行平整并夯实或硬化，做好排水措施。
场地宜设在吊装设备工作范围之内，FS 复合保温外模 板用量应满足施工现场得进度要求,4、4、熟悉了解FS 复合保温外模板施工得相关技术要求。
4、4、5塔吊等机具工作正常。
FS复合保温外模板用塔吊进行垂直运输，吊装时,FS复合保温外模板四周应用木方等做好防护措施，避免出现缺棱、掉角等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F S复合外模板保温体系项目概况FS复合外模板保温体系项目概况一、项目概况FS永久性复合外模板现浇混凝土保温结构体系是以水泥基双面层复合保温板为永久性外模板，内侧浇注混凝土，外侧抹抗裂砂浆保护层，通过连接件将双面层复合保温模板与混凝土牢固连接在一起而形成的保温结构体系。
该体系属于现浇钢筋混凝土复合保温结构体系，适用于工业与民用建筑框架结构、剪力墙结构的外墙、柱、梁等现浇混凝土结构工程。
永久性复合外模板由保温板、保温过渡层和内、外两侧粘结加强层及加强筋构成，产品具有质量轻、保温效果好、施工方便、防火性能好、无安全隐患，与建筑物同寿命等优良特性。
FS复合外模板保温体系施工时，外侧以复合保温板为永久性外模板，将现浇混凝土墙体与永久性外模板浇注为一体，并通过锚栓连接使其更加安全可靠，浇注完成后外侧抹砂浆保护层，满足建筑节能65%的要求。
该保温体系具有以下特点：1）设计施工技术简单，易于大面积推广应用。
现浇混凝土框架（框剪）结构的承重结构形式不变，梁柱及剪力墙仍按现行标准规范设计，设计标准和计算软件齐全，施工技术成熟，易于大面积推广应用。
2）达到一体化技术要求，实现了建筑保温与结构同寿命的目的。
将永久性复合保温外模板与框架（框剪）结构的梁柱及剪力墙等现浇混凝土构件浇注在一起，并通过带“羊”角螺母的连接件牢固连接（抗拉承载力≥0.5Mpa），达到了同步设计、同步施工、同步验收的技术要求，实现了建筑保温与结构同寿命的目的。
3）采用多层结构设计型式，具有较高的强度和良好的保温性能。
永久性复合保温外模板由挤塑保温板、加强筋、内外粘结增强层和保温过渡层等组成，具有较高的力学强度，可直接做外模板使用，保温隔热性能良好，满足建筑节能65%的标准要求。
4）具有良好的防火性能。
保温层内外两侧两个主立面被水泥聚合物砂浆保护层包覆，在施工过程中可有效避免火灾现象的发生，建筑工程竣工后，保温层外侧水泥砂浆保护层达30mm以上，防火性能大大提高。
5）采用工程化预制形式，确保产品工程质量。
永久性复合保温外模板全部采用工厂化预制，在使用过程中，无造假可乘之机，杜绝了偷工减料现象的发生，在混凝土浇注过程中，对永久性复合保温外模板的产品质量进行了现场验证，有效防止了假冒伪劣产品用于建筑工程。
6）.创造性的设置了保温过度层，避免了抹面层空鼓、开裂等质量通病问题。
在永久性复合保温外模板结构型式设计中设置了保温过度层，缓解了保温模板因环境变化产生的应变，避免了抹面层空鼓、开裂等质量通病问题。
7）.保温与模板合二为一，工程造价较低。
永久性复合保温外模板可直接用作现浇混凝土结构工程的外模板，将保温与模板合二为一，减少了施工工序和模板用量，无需在做其他保温处理，提高了施工效率，降低了工程综合造价。
二、生产技术研究1.原材料选择1）.保温材料选择XPS板作为复合保温外模板保温层材料。
XPS板导热系数小，抗压强度和抗冲击性能较高，吸水率低，抗老化性能优异，是目前一种较好的轻质保温材料。
2）.胶凝材料选取普通硅酸盐水泥作为粘结加强层、粘结层、保温过度层和加强筋的主要胶凝材料。
普通硅酸盐水泥来源广泛、价格低廉、耐水性能好、强度高、耐久性优异。
3）.骨料选取按一定比例混合的人工砂与天然砂作为粘结加强层、粘结层、保温过度层和加强筋用砂。
4）.玻化微珠选取玻化微珠作为保温过度层的轻质填充材料。
5）.胶粉选取德国瓦克公司生产的5044N型号的胶粉，改善聚合物砂浆的粘结强度、耐水性等各项性能。
6）.外加剂为有效改善复合保温各层的物理力学性能，还掺加了减水剂、防水剂、高分子聚合物等外加剂。
7）.耐碱玻纤网格布选用耐碱玻纤网格布布设于复合保温模板两侧，提高其抗冲击性能、抗弯载荷等力学强度。
2.生产工艺及设备1）.复合保温模板制备工艺a.聚合物水泥干粉砂浆制备：胶凝材料、骨料、胶粉等原材料计量，混合搅拌，储存。
b.保温砂浆干粉制备：胶凝材料、玻化微珠、胶粉等原材料计量，混合搅拌，储存。
c.复合保温模板的制备工艺主要包括：挤塑板切割，开设凹槽，喷涂界面剂，铺设保温内侧粘结加强层，养护7天，保温板外侧依次铺设粘结层、加强筋、保温过度层和外侧粘结加强层，自然养护28天后出厂。
2）复合保温模板生产设备复合保温模板成型设备主要由电子计量装置、干粉砂浆搅拌机、料浆搅拌机、工作抬架、抹平装置、传送设备及切割机等组成。
干粉砂浆搅拌机、料浆搅拌机采用自动配料、电子计量，自动化程度高，计量准确；成型设备具有结构设计合理、生产操作方便、成型周期短、生产效率高、产品质量好等特点。
3.产品标准及性能指标检测依据我省现行《居住建筑节能设计标准》、国家《建筑施工模板安全技术规范》（JGJ162-2008）和一体化技术要求，制定了企业标准《复合外模板现浇混凝土保温结构体系》（Q/1500SCJ002-2010）。
经山东省建筑工程质量监督检验测试中心检测，永久性复合保温外模板及FS复合外模板保温体系的力学性能指标和耐候性等均达到国家有关标准和企业标准的要求，具体技术指标如下：表一复合保温模板性能指标表二自保温结构体系性能指标三、设计技术研究1.自保温结构体系设计要求1）复合保温模板保温体系工程设计工程设计应符合以下原则：a.框架结构和剪力墙结构的现浇混凝土构件按照现行《混凝土结构设计规范》（GB 50010-2002）、《建筑抗震设计规范》（GB50011-2010）等有关标准规范规定进行设计。
b.梁、柱、剪力墙等外围护结构保温设计采用永久性复合外模板现浇成型，外围护填充墙采用自动保温砌块，并与复合保温模板外侧在同一垂直立面上。
c.室内分隔墙设计选用加气混凝土砌块、轻集料混凝土空心砌块等新型墙体材料。
2）复合外模板保温体系建筑工程的节能设计和热工计算按山东省《居住建筑节能设计标准》DJB-036的规定和《公共建筑节能设计标准》DJB-037的规定进行设计。
3）围护结构中与复合保温模板相配套的自保温砌体设计应符合相应国家和山东省砌体设计规程的规定。
4）复合外模板保温体系和外墙填充墙主墙面应按照外墙普通抹灰做法进行设计，宜采用抗裂抹面砂浆，厚度一般为20mm。
5）复合保温模板强度验算要考虑新浇混凝土作用于模板的测压力标、准值。
新浇混凝土侧压力计算取值为下式中的较小值：F=0.22rc tβ1β2 √￣V F= rc H其中rc------------混凝土的重力密度，取24.000KN/m3t--------------新浇混凝土的初凝时间，当缺乏资料时取200、（T+15），；T-------------混凝土的入模温度；V-------------混凝土的浇筑速度，m/h；H-------------混凝土侧压力计算位置处至新浇混凝土顶面总高度；β1--------------外加剂影响正系数，不掺外加剂时取1.00；掺具有缓凝作用的外加剂时取1.200；β2-------------混凝土坍落度影响修正系数，当坍落度小于30mm取0.85；当坍落度为50mm~90mm取1.0；当坍落度为110mm~150mm，取1.150。
6）复合保温模板变形值为模板构件计算跨度的1/400。
2.自保温结构体系节点构造设计1）复合保温模板接处以及与自保温砌体相交处，在抹面施工前，应采用抹聚合物砂浆耐碱纤维网格布抗裂措施。
2）复合外膜板保温体系除主体墙面外，砌体女儿墙、门窗洞口、阳台、雨篷、空调机隔板，外凸的腰线等热桥部位，宜采用保温浆料系统。
3）复合外模板报问问体系特殊部位构造做法如下图所示。
<1>复合保温模板拼接。
<2>复合保温板与自保温砌体相交部位。
<3>阴、阳角部位设计构造。
<4>门窗洞口设计构造。
四、施工技术研究1.施工技术要求1）复合外模板保温体系施工时，现场应建立相应的质量管理体系、施工质量和检验制度，并编制专项施工方案，向施工人员进行培训和技术交底。
2）复合保温板运输时应轻拿轻放，材料进入施工现场后，先进场验收，并按规定取样复验；各种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒措施；在平整干燥的场地，最高不超过20层；存放过程中应采取防潮、防水等保护措施，贮存期及条件应复合产品使用说明书的规定。
3）砌筑砂浆和抹面砂浆材料宜选用预拌砂浆，并按照产品说明书的要求配制，配制好的材料应在规定时间内用完，严禁过时使用。
4）复合外模板保温体系完工后应做好成品保护。
施工产生的墙体缺陷，如穿墙套管、脚手眼、孔东等，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。
2.施工工艺流程及施工方法1）施工工艺流程：复合保温外模板排版→裁割→安装连接件→弹线→绑扎钢筋及垫块→立复合保温外模板→立内侧模板→穿对拉螺栓→立模板木方次楞→立模板双钢管主楞→调整固定模板位置→浇筑混凝土→拆除模板主次楞→砌筑自保温砌体→拼缝及阴阳角处抗裂处理→水泥抗裂砂浆抹面→饰面层施工。
2）施工操作要点：〈1〉确定拍板分隔方案：根据外墙尺寸确定拍板分隔方案并绘制安排版图，尽量使用主规格复合保温外模版。
〈2〉复合保温外模版裁割：对于无法用主规格安装的部位，应事先在施工现场用切割锯切割成为复合要求的尺寸。
〈3〉安装连接件：在施工现场用手枪钻在复合保温模板预定位置穿孔，安装连接件，每平方米不少于5个。
门窗洞口处可增设连接件。
〈4〉弹线：复合保温模板安装前应根据设计图纸和排板图复核尺寸，并设计安装控制线。
弹出每块板的安装控制线。
〈5〉绑扎钢筋及垫块：外墙钢筋绑扎验收后在钢筋内外两侧绑扎C20水泥砂浆垫块（3~4块m2）。
〈6〉立复合保温外模板：根据设计排板图的分隔方案安装复合保温外模板，并用绑扎钢丝将连接件与钢筋绑扎定位，先安装外墙阴阳角处板，后安装主墙板。
〈7〉立外墙内侧模板：根据混凝土施工验收规范和建筑模板安全技术规范的要求，采用传统做法，安装外墙内侧木（竹）胶合板和木方次楞、钢管主楞。
〈8〉安装对立螺栓：根据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距，用手枪钻在复合保温模板和内侧模板相应位置开洞，穿入对拉螺栓并初步调整螺栓。
〈9〉安装模板主次楞：立外墙外侧竖向（40×70mm或50×80mm）次楞，横向安装水平向2根48×3.5钢架管为主楞，固定内外模板、主次楞，调整模板宽度和垂直度，使之达到施工要求。
〈10〉混凝土浇注：混凝土浇注应用II型镀锌铁皮扣在复合保温模板上口形成保护帽。
混凝土坍落度应符合泵送混凝土对流动度的要求。
3）内外侧及主、次楞拆除内外模板、主次楞的拆除时间和要求应按照《混凝土施工质量验收规范》（GB50203--2002）和《建筑施工模板安全技术规范》（JGJ162--2008）的规定执行。
