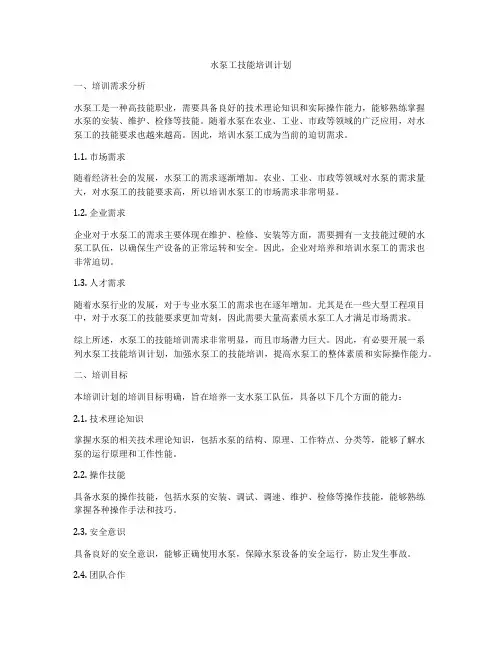

水泵工技能培训计划一、培训需求分析水泵工是一种高技能职业，需要具备良好的技术理论知识和实际操作能力，能够熟练掌握水泵的安装、维护、检修等技能。
随着水泵在农业、工业、市政等领域的广泛应用，对水泵工的技能要求也越来越高。
因此，培训水泵工成为当前的迫切需求。
1.1. 市场需求随着经济社会的发展，水泵工的需求逐渐增加。
农业、工业、市政等领域对水泵的需求量大，对水泵工的技能要求高，所以培训水泵工的市场需求非常明显。
1.2. 企业需求企业对于水泵工的需求主要体现在维护、检修、安装等方面，需要拥有一支技能过硬的水泵工队伍，以确保生产设备的正常运转和安全。
因此，企业对培养和培训水泵工的需求也非常迫切。
1.3. 人才需求随着水泵行业的发展，对于专业水泵工的需求也在逐年增加。
尤其是在一些大型工程项目中，对于水泵工的技能要求更加苛刻，因此需要大量高素质水泵工人才满足市场需求。
综上所述，水泵工的技能培训需求非常明显，而且市场潜力巨大。
因此，有必要开展一系列水泵工技能培训计划，加强水泵工的技能培训，提高水泵工的整体素质和实际操作能力。
二、培训目标本培训计划的培训目标明确，旨在培养一支水泵工队伍，具备以下几个方面的能力：2.1. 技术理论知识掌握水泵的相关技术理论知识，包括水泵的结构、原理、工作特点、分类等，能够了解水泵的运行原理和工作性能。
2.2. 操作技能具备水泵的操作技能，包括水泵的安装、调试、调速、维护、检修等操作技能，能够熟练掌握各种操作手法和技巧。
2.3. 安全意识具备良好的安全意识，能够正确使用水泵，保障水泵设备的安全运行，防止发生事故。
2.4. 团队合作具备团队合作精神，能够与团队成员协作配合，完成各项任务，提高工作效率。
2.5. 解决问题能够独立思考和解决一些常见故障和问题，具备一定的故障排除能力。
培训目标明确，培养出一支高素质的水泵工队伍，具备相关的理论知识和实际操作能力，为市场需求和企业用工提供专业技能支持。
水泵工操作培训计划
水泵工操作培训计划一、前言水泵是一种常用的设备，用于从地下水源或其他水体中抽水供应给建筑物、农田灌溉或工业生产等用途。
水泵的正常使用和维护对于保障水资源的有效利用和设备的长期稳定运行至关重要。
本培训计划将重点介绍水泵的操作技能、维护方法和故障排除，以提高水泵工的专业技能和维修水泵的能力。
二、培训目标通过本培训计划，参训人员将能够掌握以下技能：1. 了解水泵的基本原理和分类；2. 能够独立操作各种类型的水泵，并正确使用相关设备和工具；3. 能够识别水泵的常见故障，并采取相应的维修方法；4. 具备水泵的常规维护和保养技能，延长设备的使用寿命；5. 了解水泵的安全操作规范，掌握事故应急处理的方法。
三、培训内容1. 水泵的基本原理和分类- 水泵的工作原理及基本构造- 不同类型水泵的特点和适用范围- 水泵的参数和技术指标2. 水泵的操作技能- 水泵的安装与拆卸- 启动和停止水泵- 调节水泵的流量和扬程3. 水泵的维护方法- 检查水泵的运行状态- 清洗水泵和过滤器- 更换水泵的密封件和轴承4. 水泵的故障排除- 水泵运行中的常见故障原因分析- 故障排除的基本方法和技巧- 使用检测仪器对水泵进行故障诊断5. 水泵的安全操作规范- 水泵的安全操作流程和注意事项- 紧急情况下的水泵停机和救援措施- 水泵维护中的安全隐患及预防措施四、培训方式本培训将采用理论教学与实际操作相结合的方式进行，分为课堂授课和现场实训两个阶段。
1. 课堂授课- 通过多媒体演示、教学视频和案例分析等形式，对水泵的基本原理、操作技能、维护方法和安全规范进行讲解。
- 开展交流讨论和互动答疑，加深参训人员对水泵知识的理解和记忆。
2. 现场实训- 利用实际的水泵设备和模拟工作场景进行操作练习和案例演练。
- 由资深技术人员指导，对参训人员进行实时的操作指导和纠正，提高操作技能和维修能力。
五、培训时间安排本培训计划将持续5天，每天8个小时，包括课堂授课和现场实训两个阶段。
H型斜流泵培训(技术支持)
四、斜流泵的研发、生产、供货
范围简介
2、生产：
a、没有生产大型电站用主循环水泵的业绩。6月份出厂的900HTZX斜流泵也仅仅 是一个2.5万千瓦机组的小电厂的主循环泵。
b、生产设备上：我们已经有4台2.5m的大立车一台4m的大立车，8m的立车、5米立 车及2.5米数控立车也将马上到位。我们刚刚买进了８米的卧车，还有5m的磨床。 焊接车间批准成立，正在筹建当中，目前以外协为主。 c、设备上的差距可与具备条件的厂家联合生产，或挂牌联合生产是用户认可的生 产方式。 3、供货范围： a、泵一台，电动机一台。 b、备品备件：轴套、填料、导轴承。 c、专用工具：填料起子、叶轮螺母扳手、轴起吊工具等。 d、地脚螺栓：根据合同要求提供 e、导轴承润滑水系统：根据合同要求提供。
西线工程：在长江上游通天河、支流雅砻江和大渡河上游筑坝建 库，开凿穿过长江与黄河的分水岭巴颜喀拉同的输水隧洞，调长 江水入黄河上游。西线工程的供水目标主要是解决涉及青、甘、 宁、内蒙古、陕、晋等６省（自治区）黄河上中游地区和渭河关 中平原的缺水问题。结合兴建黄河干流上的大柳树水利枢纽等工 程，还可以向邻近黄河流域的甘肃河西走廊地区供水，必要时也 可相机向黄河下游补水。规划分三期实施。
2、各省市的排灌工程，担任排涝和灌溉任务
就湖南洞庭湖周围就有几十个排灌站，每个排灌站都有４～８台， 许多泵站都在等待改造，都在筹备资金到位。还有许多新建泵站 需ＺＬ型轴流泵和ＺＬ／Ｑ型全调节轴流泵。 ２０世纪７０年代应用于电厂作循环泵的主要是Ｓ型中开泵和Ｌ Ｗ型涡壳泵
3、电站主循环泵
２０世纪８０年代初期，随着与国外技术交流的频繁，如何提高 电厂设计水平成为各电力设计院关心的事，国外电厂的冷却循环 泵的使用Ｈ型斜流泵大大节省建筑费用，也被我国各电力设计院 所采用，所以８０年代以后，３０万ＫＷ机组以上的电厂都采用 了Ｈ型斜流泵，由于扬程较高，１６m～２５m较多，轴流泵不 能胜任。
水泵技术基础知识培训

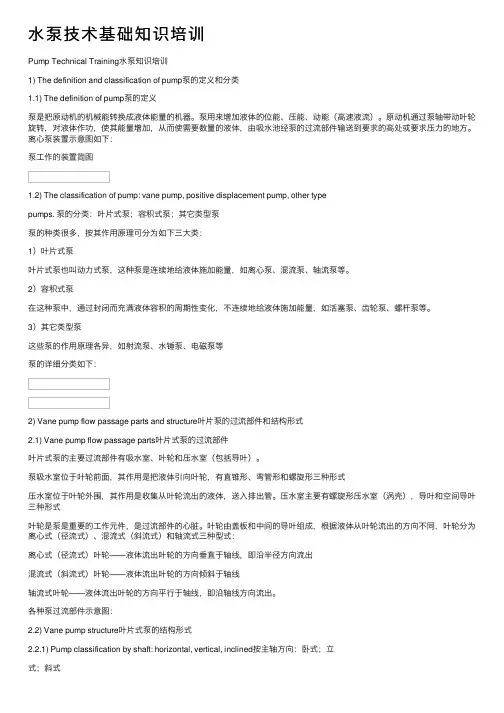

⽔泵技术基础知识培训Pump Technical Training⽔泵知识培训1) The definition and classification of pump泵的定义和分类1.1) The definition of pump泵的定义泵是把原动机的机械能转换成液体能量的机器。
泵⽤来增加液体的位能、压能、动能（⾼速液流）。
原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从⽽使需要数量的液体，由吸⽔池经泵的过流部件输送到要求的⾼处或要求压⼒的地⽅。
离⼼泵装置⽰意图如下：泵⼯作的装置简图1.2) The classification of pump: vane pump, positive displacement pump, other typepumps. 泵的分类：叶⽚式泵；容积式泵；其它类型泵泵的种类很多，按其作⽤原理可分为如下三⼤类：1）叶⽚式泵叶⽚式泵也叫动⼒式泵，这种泵是连续地给液体施加能量，如离⼼泵、混流泵、轴流泵等。
2）容积式泵在这种泵中，通过封闭⽽充满液体容积的周期性变化，不连续地给液体施加能量，如活塞泵、齿轮泵、螺杆泵等。
3）其它类型泵这些泵的作⽤原理各异，如射流泵、⽔锤泵、电磁泵等泵的详细分类如下：2) Vane pump flow passage parts and structure叶⽚泵的过流部件和结构形式2.1) Vane pump flow passage parts叶⽚式泵的过流部件叶⽚式泵的主要过流部件有吸⽔室、叶轮和压⽔室（包括导叶）。
泵吸⽔室位于叶轮前⾯，其作⽤是把液体引向叶轮，有直锥形、弯管形和螺旋形三种形式压⽔室位于叶轮外围，其作⽤是收集从叶轮流出的液体，送⼊排出管。
压⽔室主要有螺旋形压⽔室（涡壳），导叶和空间导叶三种形式叶轮是泵是重要的⼯作元件，是过流部件的⼼脏。
叶轮由盖板和中间的导叶组成，根据液体从叶轮流出的⽅向不同，叶轮分为离⼼式（径流式）、混流式（斜流式）和轴流式三种型式：离⼼式（径流式）叶轮——液体流出叶轮的⽅向垂直于轴线，即沿半径⽅向流出混流式（斜流式）叶轮——液体流出叶轮的⽅向倾斜于轴线轴流式叶轮——液体流出叶轮的⽅向平⾏于轴线，即沿轴线⽅向流出。
斜流泵培训
就湖南洞庭湖周围就有几十个排灌站，每个排灌站都有４～８台， 许多泵站都在等待改造，都在筹备资金到位。还有许多新建泵站 需ＺＬ型轴流泵和ＺＬ／Ｑ型全调节轴流泵。
综合：斜流泵主要用于农业灌排水、市政给排水、电厂供循环水、区 域性调水等，近年来在核电、舰船喷水推进方面得到应用。
0Cr18Ni12MoTi 或
1Cr18Ni12Mo2Ti
4 导叶体
1
个 HT250
HT250
0Cr18Ni10Ti
5 下护管
1
个 Q235-A
Q235-A
0Cr18Ni10Ti
6 上护管
1
个 Q235-A
Q235-A
0Cr18Ni10Ti
7 外接管
1
个 HT250 或 Q235-A HT250 或 Q235-A 0Cr18Ni10Ti
八、选材注意的事项
序 零部件名称 数 单
材质
备
注
号
量 位 Ⅰ类（清水）
Ⅱ类（电厂清水 Ⅲ类（海水）
1 吸入喇叭管 1
个 HT250
HT250
0Cr18Ni10Ti
2 叶轮
1
个 HT250 或 ZG35 1Cr18Ni9
或 00Cr17Ni13Mo2N
1Cr17Ni2
3轴
1~4 根 45
45 或 40Cr
15 调节螺母 1 个 Q235-A
16 填料函
1 个 HT250
17 导轴承
1~4 个 橡胶或赛龙
HT250 Q235-A HT250 赛龙
0Cr13Ni4Mo 0Cr13Ni4Mo 0Cr18Ni10Ti 赛龙
泵工培训教案
泵工知识第一章基础知识第一节水泵的定义及分类1、水泵的定义水泵是输送和提升液体的机器，他把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
2、水泵的分类水泵安其作用原理可分为叶片式水泵、容积式水泵、其他类型水泵3、叶片式泵分类根据叶轮出水的水流方向可将叶片式泵分为径向流、轴向流和斜向流三种。
径向流的叶轮称为离心泵，液体质点在叶轮中流动时主要受到的是离心力作用。
轴向流的叶轮称为轴流泵，液体质点在叶轮中流动时主要受到的是轴向升力的作用。
斜向流的叶轮称为混流泵，他是上述两种叶轮的过度形式。
第二节离心泵的工作原理与基本构造1、离心泵的工作原理离心泵在启动前，应先用水灌满泵壳和吸水管道，然后驱动电机，使叶轮和水做高速旋转运动，此时，水受到离心力作用被甩出叶轮，经过蜗型泵壳中的流道而流入水泵的压水管道，由压水管道输入管网中去。
在这同时，水泵叶轮中的水便在大气压力的作用下，沿吸水管而源源不断地流入叶轮吸水口，又受到高速旋转叶轮的作用，被甩出叶轮而输入压水管道。
这样就形成了离心泵的连续输水。
2、离心泵的基本构造离心泵是由许多零件组成的主要包括叶轮、泵轴、泵壳、泵座、轴封装置、减漏环、轴承座、联轴器、轴向力平衡装置等等3、叶轮分类叶轮一般可分为单吸式叶轮和双吸式叶轮两种，单吸式叶轮是单边吸水，叶轮的前盖板与后盖板呈不对称状，双吸式叶轮是两边吸水，叶轮盖板呈对称状，一般大流量离心泵多数采用双吸式叶轮。
叶轮按其盖板情况又可分为封闭式叶轮、敞开式叶和半开式叶轮三种形式，凡具有两个盖板的叶轮称为封闭式叶轮，只有叶片没有完整盖板的叶轮称为敞开式叶轮，只有后盖板，没有前盖板的叶轮，称为半开式叶轮。
4、离心泵的基本性能参数流量：水泵在单位时间内所输送的液体数量。
常用单位m3/h扬程（总扬程）：水泵对单位重量液体所做之功。
用字母H表示，其单位是Kg.m/ Kg，也可以折算成抽送液体的液柱高度（m）表示。
轴功率：泵轴得自原动机所传递过来的功率称为轴功率。
关于泵的知识培训课件
关于泵的知识培训课件泵是一种常见的机械设备，广泛应用于工业生产、农业灌溉、城市供水等领域。
它的作用是通过机械或压力的力量，将液体或气体从低压区域输送到高压区域。
泵的种类繁多，包括离心泵、柱塞泵、螺杆泵等等。
在本文中，我们将对泵的知识进行培训，帮助大家更好地了解泵的原理、分类和应用。
一、泵的原理泵的工作原理可以简单地归纳为两个步骤：吸入和排出。
首先，泵通过负压作用，将液体或气体吸入泵体内部。
然后，通过增加压力，将吸入的液体或气体排出。
这个过程中，泵的关键部件是叶轮或柱塞，它们通过旋转或往复运动，产生吸入和排出的效果。
二、泵的分类1.离心泵：离心泵是最常见的一种泵，它通过叶轮的旋转产生离心力，将液体或气体从中心吸入，再通过叶轮的旋转将其排出。
离心泵的优点是结构简单、效率高，适用于输送清水、污水等液体。
2.柱塞泵：柱塞泵是一种往复式泵，通过柱塞的上下运动，将液体或气体吸入和排出。
柱塞泵的特点是输送压力稳定，适用于高压输送和粘稠液体。
3.螺杆泵：螺杆泵是一种容积式泵，通过螺杆的旋转运动，将液体或气体从吸入端输送到排出端。
螺杆泵适用于输送高粘度液体和含固体颗粒的介质。
三、泵的应用泵在各个领域都有广泛的应用。
以下是一些常见的应用场景：1.工业生产：泵被广泛应用于工业生产中，用于输送原料、处理废水、供应冷却水等。
不同的工业生产过程需要不同类型的泵。
2.农业灌溉：农业灌溉是泵的重要应用领域之一。
泵可以将水从水源输送到农田，满足农作物的灌溉需求。
3.城市供水：城市供水系统离不开泵的支持。
泵将水从水源或水厂输送到城市的水池或水塔，确保居民的日常用水供应。
4.石油化工：石油化工行业需要大量的泵来输送原油、炼油产物和化工介质。
泵在这个行业中扮演着重要的角色。
5.建筑工程：建筑工程中的混凝土输送、施工排水等也需要泵的支持。
四、泵的维护和保养泵的正常运行需要定期的维护和保养。
以下是一些常见的维护措施：1.定期检查泵的密封件，确保其完好无损，防止泄漏。
水泵内部密训培训知识
水泵内部密训培训知识第一篇：水泵内部密训培训知识水泵专业知识培训泵的基本知识1.从工作原理：离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体，由于离心力的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处则因液体的排出而形成真空或低压，吸入池中的液体在液面压力（大气压）的作用下，即被压入叶轮的进口，于是旋转着的叶轮就连续不断地吸入和排出液体。
离心泵在开动前，应先灌满水，若不灌满水，叶轮只能带空气旋转，由于空气单位体积质量很小，产离心力也很小，无力把泵内和排水管路中空气排出，也不能在泵叶轮进口处造成一定真空，因此水也就无法吸上来。
2.性能参数----流量（Q）：单位时间内泵所输送液体的数量，常见单位：m3/h l/s 1l/s=3.6m3/h----扬程（H）:单位重量液体通过泵后所增加的能量单位：同Mpa 1Mpa=100m-----功率（K）:配套电机功率：泵工作范围内的最大轴功率*配套系数（K）轴功率就是电机传递给轴的功率=(流量*扬程)/（367*效率）效率：有效功率与轴功率之比------泵的有效功率：单位时间内液体从泵中获得的能量。
------转速：泵的转子（叶轮）每分钟旋转的圈数------泵的必需汽蚀余量：为了使泵不发生气蚀，泵的叶轮进口入，单位重要液体所必须具备的，超过汽化压力的富余能量，以NPSHR表示，单位与扬程单位一是m,一般由制造单位通过试验给定。
此值越小则泵的性能越好。
3.泵的基本构造泵体（涡壳）电机中轮轴：用来旋转叶轮，常用材料为碳素钢和不锈钢导叶：由包围叶轮外面的正向将液流引向下级叶轮的反导叶组成，多见于多级泵轴封：作用：示的关键密封，既要防止液体外泻，又要防止空气进入泵体内。
种类：填料密封，机械密封 4.泵的分类根据叶轮的多少可以分成单级和多级根据吸入口的不同可以分为单吸、双吸根据结构形式分为立式、卧式根据对介质作用形式的不同可以分为叶片泵，容积泵，磁力驱动泵 5.泵的主要用途生活供水泵消防供水泵排污泵空调循环，补水泵（主要是公司的HYL,FWG系列防垢离心泵）工矿企业的工业用泵（主要是双吸泵）6.水泵的启动方式直接启动（一启动就是以额定功率来运转）降压启动（先以电压启动，11KW以下用Y-Δ启动；以上用自耦启动）软启动（电压从0-380V无级变速，启动平稳）变频启动（从0-50HZ改变频率，启动平稳）7.水泵的性能曲线流量扬程曲线（随着流量增大，扬程呈曲线逐渐下降）流量效率曲线（随着流量增大，效率呈抛物线形状）流量轴功率曲线（轴功率随流量的增大而呈直线上升）一般来说，产品手册中都是将以上三种性能曲线放在一张图中，即水泵的性能曲线图，同时选取效率最高的一点所对应的流量和扬程作为水泵的额定参数（机器铭牌上所标记的数字），再根据经验，在最高效率附近选取一个高效区间，高效区间内所对应的流量，扬程范围即为造型的区间，选择水泵时，应尽量选择贴近额定参数的数值。
泵类设备基础知识培训教材
泵类设备基础知识培训教材1. 引言本教材旨在为泵类设备的使用者提供必要的基础知识，以便能够正确、安全地操作和维护泵类设备。
通过本教材的学习，您将能够了解泵类设备的工作原理、分类、选择和维护等方面的知识，提高对泵类设备的理解和运用能力。
2. 泵类设备概述2.1 泵的定义和作用泵是一种将机械能转换为流体能的机械设备，主要用于输送和提升流体介质。
泵的作用是增加流体的动能，使其在管道系统中流动。
2.2 泵的分类根据不同的工作原理和使用场景，泵可以分为以下几种类型：•正向位移泵•离心泵•旋片泵•隔膜泵•混流泵2.3 泵的选型原则在选择泵类设备时，需要考虑以下方面的因素：•流量要求•扬程要求•泵的工作温度和介质要求•泵的材质和密封要求•泵的可靠性和维护性3. 泵的工作原理3.1 正向位移泵的工作原理正向位移泵通过改变泵腔的体积来实现流体的吸入和排出。
主要有柱塞泵、齿轮泵和螺杆泵等。
3.2 离心泵的工作原理离心泵通过离心力将液体从泵的中心向外排出，主要有单级离心泵和多级离心泵等。
3.3 其他泵类型的工作原理旋片泵通过旋转叶片使液体被吸入和排出，隔膜泵通过隔膜的压力变化实现液体的吸入和排出，混流泵则采用离心泵和轴流泵的混合原理。
4. 泵的选择与应用4.1 泵的选择方法•根据流量和扬程要求选择合适的泵型•根据介质特性选择适合的泵材质和密封方式•考虑泵的可靠性和维护性要求4.2 泵的应用场景根据不同的行业和应用场景，泵类设备的应用范围广泛，包括但不限于：•林业渗水排涝•城市给排水系统•石油化工行业•食品加工行业•生物医药行业5. 泵的安装与维护5.1 泵的安装合理的泵安装可以确保泵的正常运行和延长泵的使用寿命。
泵的安装应注意以下事项：•安装基础的处理•泵的对中和作用力的调整•电机的安装和连接5.2 泵的维护与保养良好的维护与保养可以提高泵的可靠性和使用寿命。
泵的维护与保养应注意以下事项：•定期检查和清理泵的进、出口•注意泵轴的润滑和密封状况•定期检查电机和电气部分的运行状况6. 泵类设备的故障排除与处理6.1 泵类设备常见故障泵类设备的常见故障包括：•气蚀•泄漏•出口压力过高或过低•泵体和叶轮磨损6.2 故障排除与处理方法针对不同的故障情况，可以采取以下方法进行排除和处理：•清洗和更换泵的叶轮和密封件•判断并去除气蚀的原因•检查和调整泵的进出口阀门的开关状态结语通过对泵类设备的基础知识的学习，您对泵的工作原理、分类、选择和维护等方面的理解将更加深入。
斜流泵培训课件
在扬程和流量较小的问题。
调速斜流泵
结构特点
调速斜流泵可以通过改变电机转速来调节扬程和 流量，具有较大的调速范围。
应用领域
调速斜流泵广泛应用于需要流量和扬程可调的场 合，如污水处理、灌溉系统等。
总结
调速斜流泵具有高效、节能、可调范围广等优点 ，但同时存在控制复杂、成本高等问题。
空调用斜流泵
结构特点
斜流泵的转速较低，因此对液体产生的剪切力也较小 ，不易引起液体的发热和变质。
斜流泵的体积较大，结构较为复杂，制造成本较高。
02
斜流泵的种类和应用
高速斜流泵
1 2
结构特点
高速斜流泵的结构特点是叶轮直径较小，转速 较高，因此具有较高的扬程和流量。
应用领域
高速斜流泵广泛应用于工业和城市给排水、能 源、化工等领域。
，如污水处理、水环境治理等。
03
化工领域
斜流泵具有耐腐蚀、耐磨等优点，将在化工领域获得更加广泛的应用
，如化工生产、制药等。
行业发展趋势预测
市场需求持续增长
随着经济的发展和人民生活水平的提高，斜流泵市场需 求将持续增长，特别是在新能源、环保、化工等领域。
技术创新推动发展
未来斜流泵行业将更加注重技术创新，不断推动设备的 技术升级和性能提升，以满足市场的不断变化的需求。
空调用斜流泵通常采用耐腐蚀材料制造，适用于输送腐蚀性液体 。此外，空调用斜流泵还具有低噪音、低能耗等优点。
应用领域
空调用斜流泵广泛应用于空调系统中的冷却水循环、冷冻水循环 等场合。
总结
空调用斜流泵具有低噪音、低能耗、耐腐蚀等优点，但同时存在 成本较高的问题。
03
斜流泵的维护与保养
定期检查与维护
水泵工师带徒培训计划
水泵工师带徒培训计划一、培训目标水泵工师带徒培训计划的目标是培养专业的水泵技术人员，帮助新员工理解和掌握水泵安装、维护和维修的相关知识和技能，提高他们的工作能力和技术水平，从而更好地为公司的发展和客户提供更好的服务。
二、培训对象本培训计划主要针对刚入职的水泵技术人员，包括新员工、实习生和见习生。
他们需要掌握丰富的水泵知识和技能，提升专业技术水平，逐步成为独立的水泵工程师。
三、培训内容1. 水泵基础知识-水泵的原理和结构-水泵的分类和应用-水泵的选型和安装2. 水泵维护与保养-水泵的维护保养常识-水泵的故障诊断和处理-常见故障案例分析与解决3. 水泵维修技术-水泵的拆装与清洗-水泵的零部件更换与调试-水泵的润滑和密封处理4. 安全操作规范-水泵使用的安全操作流程-水泵维修的安全操作规范-水泵维修现场的安全防范5. 现场实训-安全操作实训-水泵维护与保养实训-水泵维修实训6. 理论学习-相关专业知识学习-案例分析与解决方案学习-专业技术文献阅读与理解四、培训方法1. 理论授课通过课堂教学向学员传授水泵相关的理论知识和技术要点，加深学员对水泵工作原理和维修方法的理解。
2. 实践演练利用实训场地对学员进行水泵操作和维护的实际演练，让学员亲身体验水泵的操作和维护过程，提高操作和维护技能。
3. 案例分析通过多种维修案例进行分析和讨论，让学员深入了解水泵维修的技术要点和解决方案。
4. 现场指导水泵工师带徒，现场指导学员进行维修操作，帮助学员解决实际遇到的问题，提高学员的维修能力。
五、培训计划1. 培训时间培训周期为三个月，每周工作6天，每天8小时，共计720个培训小时。
2. 培训安排第一阶段：开展水泵基础知识的理论学习，进行水泵维护保养技术的实践演练，开展安全操作规范的讲解。
第二阶段：深入学习水泵维修技术，进行实践操作和案例分析学习，加深对水泵维修的理解和掌握。
第三阶段：进行实训练习，加强实际操作能力的培养，加深对水泵维修的实际掌握。
泵工培训课件(一)
泵工培训课件(一)随着科学技术的不断发展，泵工培训课件的应用已经逐渐渗透到各个领域，尤其是在工业领域的生产现场，泵工培训课件已经成为一种必备的教学工具，它能够有效地提高泵工的操作水平，提高设备的维护质量。
那么，什么是泵工培训课件呢？它又有哪些特点呢？下面就为您一一介绍。
一、什么是泵工培训课件泵工培训课件是一种基于电子技术的教学用具，它是通过计算机技术对泵工操作和维护的各个环节进行系统的分析，并用动画形式演示泵的运行状态和故障原因，从而达到提高泵工技能的目的。
它不仅能够让学员直观地了解泵工作原理和维护方法，而且还可以根据学员的水平进行个性化教学。
二、泵工培训课件的特点1.直观性强泵工培训课件使用图像、声音和动画等多种方式展示泵的工作原理和运行状态，具有直观性强的特点。
学员可以通过视听和触摸等方式来深度了解设备的维护和操作过程。
2.个性化教学泵工培训课件可以根据学员的不同需求和水平，进行个性化教学。
学员可以根据自己的情况选择不同难度的教学内容，从而达到最佳的学习效果。
3.信息交互性强泵工培训课件具备信息交互性强的特点，可以让学员在学习过程中与电脑进行互动，主动参与到教学中，从而将理论知识与实践技能相结合。
三、泵工培训课件应用泵工培训课件已被广泛应用于各个领域，包括工业领域、建筑领域等。
通过泵工培训课件的应用，可以有效提高员工的技能和操作水平，从而提高生产效率，降低设备维护成本，促进企业的可持续发展。
四、泵工培训课件的发展前景随着技术的不断发展，电脑辅助培训已经成为趋势，泵工培训课件也将随之发展。
未来，随着虚拟现实技术和人工智能技术的不断成熟，泵工培训课件也将得到进一步完善，为泵工维护和操作提供更加高效和便捷的教学工具。
总之，泵工培训课件作为一种新型的教学工具，在促进工业领域技能提高，提高设备维护质量等方面具有重要作用。
未来，我们有理由相信，泵工培训课件将在更多的领域得到广泛应用，为推动人类科技进步作出更大贡献。
斜流泵培训
PPT文档演模板
斜流泵培训
2> 第二次校水平
泵壳部件装完后, 检查泵支撑板精加工面的水平 度，确认水平度在0.05mm/m以内。如不能满足此要求， 调整斜垫铁，直至达到要求。待地脚螺栓箱框孔内的 第一次混凝土彻底硬化后，拧紧地脚螺栓的螺母，将 泵座固定，点焊每组垫铁，并把每组垫铁与泵安装垫 板点焊在一起。
PPT文档演模板
斜流泵培训
3、结构
最常见的立式斜流泵结构为电机与泵直联、单基础安装、吐 出口在基础层之下、泵转子部件可抽出。见下图：
PPT文档演模板
斜流泵培训
PPT文档演模板
斜流泵培训
立式斜流泵的主要零件有：
吸入喇叭口、外接管、吐出弯管、泵支撑板、泵安装垫 板、轴、叶轮、叶轮室、导叶体、内接管、轴承支架、导轴 承、导流片、导流片接管、填料函体、填料压盖、泵联轴器、 轴端调整螺母、电机支座、电机联轴器等。
PPT文档演模板
斜流泵培训
2、性能
按泵的比转数划分：ns=20～280 离心泵 ns=270～650混流泵 ns=650～1600 轴流泵
比转速公式：
PPT文档演模板
斜流泵培训
斜流泵用作电厂循环水泵时主要性能参数：
机组容量
机组配置
流量 （m3/s）
300MW 600MW
夏季一机两泵、
春季二机三泵、 冬季一机一泵
新建的泵房有时会发生下沉和倾斜，希望泵房土建结构完
成后，滞后一段时间再装机电设备。泵机组安装前，要检
查安装基础水平度和尺寸。
PPT文档演模板
斜流泵培训
第一步：设定基准线
1> 检查安装基础的水平度及地脚螺栓预留方坑两侧平垫铁的水 平度,检查泵的地脚螺栓孔是否与图纸要求的一致。
