3、待一切正常后方可压紧滤板加压过滤，过滤压力和过滤温度必须在规定范围之内，过滤压力过高会引起渗漏，过滤温度过高塑料滤板易变形，加料时悬浮液要浓度均匀。不得有混杂物；卸饼后滤布及滤板必须冲洗干净，不允许残渣粘贴在密封面或进料通道内，否则会影响进料畅通及滤板的密封性，从而相起因滤板两侧压力不平衡，导致滤板变形损坏。
厢式压滤机
厢式压滤机的结构和工作原理与板框压滤机类似，不同之处在于滤板两侧凹进，每两块滤板组合成一厢形滤室，省去滤框，滤板中心有一圆孔，悬浮液由此流入各滤室。这种过滤机适用于需要在较高压力下过滤而滤渣不需要洗涤的悬浮液。
压滤机安装调试
1、压滤机应安装在平整的混凝土基础上。进料端的止推板机脚用地脚螺栓固定在基础上；支架端不用地脚螺栓，或地脚螺栓定位后用两只螺母锁紧，螺母垫片与机脚座之间留适当间隙，这机脚可微量伸缩。定位前安装人员应校正横梁与止推板大平面的垂直度。
3、过滤机构
过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜或聚丙烯隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的进料孔进入各滤室，固体颗粒因其粒径大于过滤介质（滤布）的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。
C、暗流单向流涤是，洗液从止推板的洗液进孔依次进入有孔板，穿过滤布再穿过滤饼，从无孔滤板流出。
D、暗流双向洗涤是洗液从止板上方的两侧的两个洗液进孔先后两次洗涤，即洗涤先从一侧洗涤，再从另一侧洗涤，洗液的出口是对角线方向，所以又叫暗流双向交叉洗涤。
景津板框压滤机工作原理

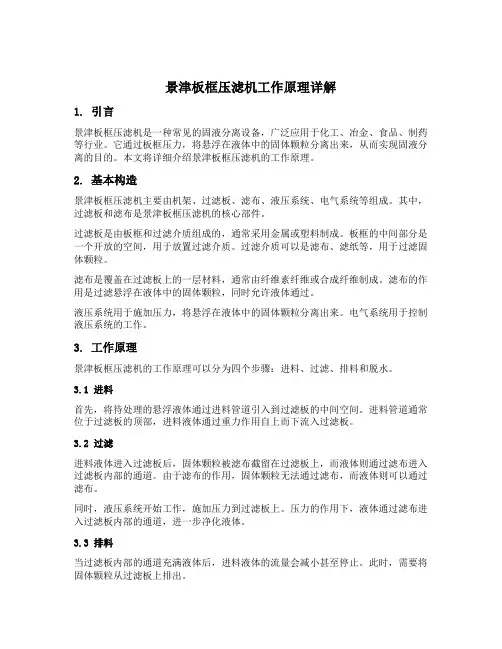

景津板框压滤机工作原理详解1. 引言景津板框压滤机是一种常见的固液分离设备，广泛应用于化工、冶金、食品、制药等行业。
它通过板框压力，将悬浮在液体中的固体颗粒分离出来，从而实现固液分离的目的。
本文将详细介绍景津板框压滤机的工作原理。
2. 基本构造景津板框压滤机主要由机架、过滤板、滤布、液压系统、电气系统等组成。
其中，过滤板和滤布是景津板框压滤机的核心部件。
过滤板是由板框和过滤介质组成的，通常采用金属或塑料制成。
板框的中间部分是一个开放的空间，用于放置过滤介质。
过滤介质可以是滤布、滤纸等，用于过滤固体颗粒。
滤布是覆盖在过滤板上的一层材料，通常由纤维素纤维或合成纤维制成。
滤布的作用是过滤悬浮在液体中的固体颗粒，同时允许液体通过。
液压系统用于施加压力，将悬浮在液体中的固体颗粒分离出来。
电气系统用于控制液压系统的工作。
3. 工作原理景津板框压滤机的工作原理可以分为四个步骤：进料、过滤、排料和脱水。
3.1 进料首先，将待处理的悬浮液体通过进料管道引入到过滤板的中间空间。
进料管道通常位于过滤板的顶部，进料液体通过重力作用自上而下流入过滤板。
3.2 过滤进料液体进入过滤板后，固体颗粒被滤布截留在过滤板上，而液体则通过滤布进入过滤板内部的通道。
由于滤布的作用，固体颗粒无法通过滤布，而液体则可以通过滤布。
同时，液压系统开始工作，施加压力到过滤板上。
压力的作用下，液体通过滤布进入过滤板内部的通道，进一步净化液体。
3.3 排料当过滤板内部的通道充满液体后，进料液体的流量会减小甚至停止。
此时，需要将固体颗粒从过滤板上排出。
排料是通过打开排料阀门实现的。
排料阀门位于过滤板的底部，固体颗粒可以通过排料阀门排出。
排料阀门的开启方式有手动和自动两种，根据实际情况选择。
3.4 脱水排料完成后，景津板框压滤机进入脱水阶段。
在脱水阶段，液体继续通过滤布进入过滤板内部的通道，而固体颗粒则被滤布截留在过滤板上。
此时，液压系统继续施加压力，将液体从固体颗粒中脱水出来。
板框式压滤机原理
板框式压滤机原理
框式压滤机是多用途的工业过滤器，具有低噪声，结构紧凑，自动化水平高等特点。
基本原理是使用带有框式滤布的框架，在同一过滤区域内，有多层的滤布，形成多层的过滤效果。
当液体流入滤布时，液体从外层的过滤结构开始过滤，在每层滤布中都有不同得空隙尺寸，因而能有效滤除杂质。
在滤布上形成的多层过滤，使杂质陆续滤落，从而达到过滤液体的目的。
框式压滤机分为自洁型和消毒型两种，分别由动力驱动，或手动操作来实现过滤和清洗。
自洁型滤机可以通过下拉机架，轴承对滤布施加垂直的压力，以此驱动滤布的上下滚动，使滤液中的杂质从滤布的外表面滤出，从而达到清洁的目的。
消毒型框式滤机，通过注入特定的消毒剂，达到消毒清洁的效果。
另外，框式压滤机能够根据需要而多层叠加滤网，调节不同深度的空隙尺寸，对应不同的滤料深度，进行过滤，有效地把应该被过滤的杂质滤掉。
同时，滤网还可以在不同的通料量时调节不同的清洗力，保持过滤器的过滤质量稳定。
框式压滤机的主要特点是机构结构精巧，占用空间小，可以自动和连续操作，节约了劳动力，节能效果明显，可做到生产过程中小颗粒物质的过滤，有利于提高产品质量。
板框压滤机工作原理及流程
板框压滤机的工作原理及流程1. 引言板框压滤机是一种常用的固液分离设备，用于固体物质和液体物质的分离。
其工作原理是通过机械力和压力的作用，使物料中的固体颗粒与液体分离，从而达到固液分离的目的。
本文将详细介绍板框压滤机的基本原理和工作流程。
2. 基本原理板框压滤机由滤板、滤框和滤布等组成。
物料在滤布上形成一层压榨物，通过液体的渗透和固体的截留实现固液分离。
在压力的作用下，液体由滤布和滤板之间的空隙中排出，而固体颗粒则被滤布和滤板截留。
3. 工作流程板框压滤机的工作流程通常包括预处理、装料、压榨、洗涤、脱水和卸料等步骤。
下面将逐个步骤详细介绍。
3.1 预处理预处理是指将物料进行处理，以便更好地进行固液分离。
预处理包括破碎、混合和加热等工序。
破碎是将物料粉碎成适当的颗粒大小，以利于后续的过滤操作。
混合是将不同的物料按照一定的比例混合，使其成为均匀的混合物。
加热是将物料加热至一定温度，以改变物料的性质，提高固液分离的效果。
3.2 装料装料是将预处理好的物料均匀地分布在滤布上。
为了提高装料的均匀性，通常采用一种装料机构将物料均匀地分布在滤布上。
3.3 压榨压榨是指施加一定的压力，使滤布与滤板之间形成一定的滤饼厚度，从而实现固液分离。
压榨的压力通常由液压系统提供，通过液压缸施加在滤板上。
在压榨的过程中，固体颗粒被滤布和滤板截留，而液体则通过滤布和滤板之间的孔隙排出。
当滤饼厚度达到一定值时，固液分离的效率最高。
3.4 洗涤洗涤是为了将滤饼中的杂质去除，通常采用水或其他溶液进行洗涤。
洗涤的目的是使滤饼脱去附着在固体颗粒上的杂质，提高固液分离的纯度。
洗涤通常采用喷淋或浸泡的方式进行，使洗涤液与滤饼充分接触，并通过滤饼中的孔隙将杂质冲洗掉。
3.5 脱水脱水是指将经过洗涤后的滤饼中的剩余液体排出，使滤饼尽可能干燥。
脱水通常通过继续施加压力或采用真空吸附的方式进行，将滤饼中的液体尽量排出。
3.6 卸料卸料是指将已经完成固液分离的固体颗粒从滤布上卸下。
板框式过滤机工作原理
板框式过滤机工作原理
板框式过滤机是一种常见的固液分离设备，它通常用于工业领域中的固液分离过程。
其工作原理如下：
1. 进料：待处理的混合物经过预处理后进入过滤机的进料口。
在进料管道中，通常会安装一些控制和调节的设备，如流量计和调节阀，以确保进料流量和压力的稳定。
2. 过滤：进料进入过滤机后，被过滤物质（通常是固态颗粒）被滤布等过滤介质截留在板框间的空间内，而液体（通常是溶液或悬浮液）则通过过滤介质的孔隙进入板框的底部。
通过这种方式，固液两相被有效分离。
3. 排渣：在过滤过程中，被过滤的固体颗粒会逐渐在过滤布上积聚形成固体滤饼。
当固体滤饼达到一定厚度时，可以通过排渣装置将其从过滤机中清除。
排渣装置通常由液压或机械设备驱动，用于推动或挤压固体滤饼离开过滤机。
4. 洗涤：在过滤完成后，有时需要对固体滤饼进行洗涤以去除残余的溶质。
洗涤液从过滤机的进料口注入，经过滤饼，溶质会逐渐被洗涤液冲洗掉，去除了滤饼中的杂质。
5. 脱水：经过洗涤的固体滤饼被继续脱水以提高固体含量，通常使用压力空气、真空或机械挤压等方法来实现。
这是为了减少滤饼的体积，并提高固体的含水率。
6. 卸料：经过脱水的固体滤饼达到一定含固量后，可以通过卸
料装置从板框中取出，以便进行后续处理或回收利用。
以上就是板框式过滤机的工作原理，通过不同的操作步骤，可以实现对固液混合物的高效分离。
板框压滤机技术参数

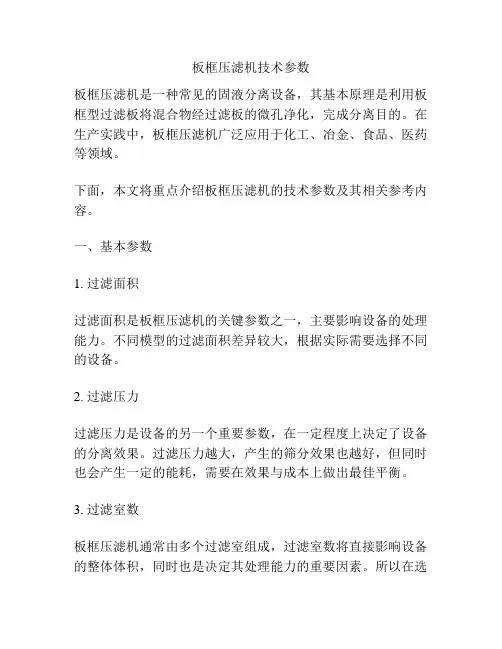

板框压滤机技术参数板框压滤机是一种常见的固液分离设备，其基本原理是利用板框型过滤板将混合物经过滤板的微孔净化，完成分离目的。
在生产实践中，板框压滤机广泛应用于化工、冶金、食品、医药等领域。
下面，本文将重点介绍板框压滤机的技术参数及其相关参考内容。
一、基本参数1. 过滤面积过滤面积是板框压滤机的关键参数之一，主要影响设备的处理能力。
不同模型的过滤面积差异较大，根据实际需要选择不同的设备。
2. 过滤压力过滤压力是设备的另一个重要参数，在一定程度上决定了设备的分离效果。
过滤压力越大，产生的筛分效果也越好，但同时也会产生一定的能耗，需要在效果与成本上做出最佳平衡。
3. 过滤室数板框压滤机通常由多个过滤室组成，过滤室数将直接影响设备的整体体积，同时也是决定其处理能力的重要因素。
所以在选择设备时，需要结合实际生产需求进行权衡。
二、滤板设计1. 材质滤板一般采用芳纶、聚丙烯、不锈钢、钛等材料制作，不同的材质具有不同的化学性质和抗腐蚀性。
选择不同材质的滤板需根据实际应用环境进行，以确保设备的使用寿命与稳定性。
2. 孔径滤板的孔径大小直接影响其筛分效果，通常孔径在5μm-300μm之间。
对于需要高度筛分的物料，可选择孔径较小的滤板；相反，对于物料颗粒较大的情况可选择孔径适当较大的滤板。
3. 厚度滤板的厚度直接影响其强度与稳定性，也会影响生产的成本。
滤板厚度一般在3mm-12mm之间，具体厚度选择根据实际需要确定。
三、设备电机参数板框压滤机电机参数主要包括功率、转速、额定电流等，其中功率是最基本的参数，其大小决定了设备的工作强度和产量。
除了功率外，转速和额定电流等参数也需要根据实际设备结构和使用条件确定。
总之，板框压滤机是一种主要用于液固分离领域的设备，其技术参数的合理设置与选择对于设备的使用效果和生产效益有着至关重要的影响。
在实际选择和使用时，需要根据具体的生产需求和环境条件进行合理的权衡和选择。
板框过滤机
板框过滤机板框过滤机，是一种常见的过滤设备，广泛应用于化工、食品、药品、环保等领域。
本文将从设计原理、结构特点、工作原理和应用领域等方面来介绍板框过滤机的相关知识。
一、设计原理板框过滤机的设计原理是基于压力过滤的原理。
通过外部压力的作用，将液体通过滤布进行过滤，将固体杂质留在滤布上，从而实现液体的分离。
板框过滤机主要由过滤板、过滤框、过滤板和挤压系统等组成。
二、结构特点1. 过滤板和过滤框板框过滤机的主要结构由过滤板和过滤框组成。
过滤板通常由塑料或金属制成，具有一定的强度和耐腐蚀性。
过滤框则是由过滤板和过滤布组成，能够固定过滤布并形成一条完整的过滤通道。
过滤板和过滤框之间通过紧固件连接，并通过密封圈保持密封。
2. 过滤布过滤布是板框过滤机中重要的部件之一，它承担着过滤的主要任务。
过滤布通常由聚丙烯、聚酯等材料制成，具有优良的抗拉强度和耐酸碱性能。
过滤布具有不同的精度等级，可根据不同的过滤需求选择合适的过滤布。
3. 挤压系统挤压系统是板框过滤机中的重要组成部分，通过挤压过滤板和过滤框之间的液体，提高过滤效果。
挤压系统通常由手动或自动控制的液压缸组成，通过压力传导系统将液体压入过滤板和过滤框之间。
三、工作原理在板框过滤机的工作过程中，首先将待过滤液体注入过滤框内，然后通过挤压系统施加一定的压力，使液体通过过滤框中的过滤布。
在过滤过程中，固体杂质被留在过滤布上，纯净的液体则通过过滤布和过滤板的间隙流出。
当过滤效果达到一定要求后，操作人员可以停止挤压系统，将过滤板和过滤框分离，取出固体杂质并更换新的过滤布，然后继续下一轮的过滤过程。
四、应用领域板框过滤机广泛应用于化工、食品、药品、环保等领域。
具体应用包括：1. 化工行业：板框过滤机常用于化工生产中的溶剂回收、颜料、染料、涂料等的过滤处理。
2. 食品行业：板框过滤机可用于果汁、啤酒、白酒等饮料的澄清过滤。
3. 药品行业：板框过滤机可用于药液的澄清、过滤。
板框压滤机工作原理
板框压滤机工作原理
板框压滤机是一种常用的固液分离设备，其工作原理是利用过滤介质压榨物料，将物料中的固体颗粒分离出来，通过过滤介质使固体颗粒停留在介质上，而将液体流出。
具体工作原理如下：
1. 过滤介质选择：为了达到良好的过滤效果，通常使用具有一定强度和耐腐蚀性的过滤介质，如滤布或滤板。
2. 成型板和框架组装：将选择好的过滤介质放置在板框内，将板和框架按照一定规律交替叠放起来，形成一个板框压滤机的筛板组装体。
3. 开启压力系统：通过液压装置或机械装置，施加一定的压力，将物料进行固液分离。
压力的作用下，介质中的液体部分通过过滤介质逸出，而固体颗粒则被截留在过滤介质上。
4. 压滤过程：物料在压力的作用下，通过过滤介质，固体颗粒在过滤介质上逐渐积聚形成滤饼。
随着滤饼的增加，滤饼层越来越厚，逐渐增加了阻力。
5. 滤饼清洗和脱水：滤饼在分离阶段结束后，可以利用清洗液或空气对滤饼进行冲洗和脱水，以达到更好的固液分离效果。
清洗液可以通过反向洗涤的方式将固体颗粒从滤饼上冲走，同时也可以提高过滤面积的再利用率。
6. 开启滤板：当滤饼清洗和脱水完成后，开启滤板，将固体滤
饼从板框中取出，完成一次过滤周期。
7. 维护和清洗：在周期完毕后，及时对过滤介质和板框进行维护和清洗，确保板框压滤机的正常工作。
通过上述工作原理，板框压滤机可以实现固液分离的目的，广泛应用于化工、制药、食品等行业中的固液分离过程。
隔膜板框压滤机原理
隔膜板框压滤机原理
隔膜板框压滤机是一种常用的固液分离设备，其工作原理如下：
1. 开始阶段：首先将待处理的悬浮液通过进料管道进入到压滤机的过滤室内。
2. 进料阶段：在过滤室内，液体部分通过过滤介质，如滤布、滤纸等，被过滤介质上的孔隙捕捉，并通过出液管道流出。
固体颗粒则在过滤介质上逐渐堆积。
3. 过滤阶段：待处理悬浮液中的液体部分经过过滤介质的滤相孔径，通过压差的作用逐渐渗透，压榨出来。
4. 压榨阶段：当过滤腔内的滤饼逐渐堆积，压榨压力逐渐增大。
通过加大过滤腔的液体压力，通过滤饼的压榨，使滤饼中的残余液体排出，达到压榨滤饼的目的。
5. 洗涤阶段：经过压榨后的滤饼仍含有不可去除的杂质，可使用洗涤液进行洗涤。
洗涤液通过洗涤管道进入过滤腔，通过与滤饼充分接触，将滤饼上的杂质冲洗干净。
6. 脱水与脱渣阶段：经过洗涤后，再施加高压压榨滤饼，将滤饼中的水分和残余杂质排除，实现脱水与脱渣。
7. 成品排放阶段：最后，滤饼在压榨的作用下被推出设备，通过排渣管道顺利排出，完成整个过滤过程。
隔膜板框压滤机通过压榨、过滤、洗涤等步骤，可以实现对固液混合物的分离，从而得到清洁的液体和固体物料。
这种设备具有结构简单、操作方便、处理能力大等优点，被广泛应用于化工、制药、食品等行业的固液分离工序中。
板框压滤机的工作原理
板框压滤机的工作原理引言概述：板框压滤机是一种常见的固液分离设备，广泛应用于化工、矿山、冶金等行业。
它通过压力驱动，利用滤布和滤板的作用，将固体颗粒从液体中分离出来。
本文将详细介绍板框压滤机的工作原理。
一、滤布的作用1.1 滤布的选材和结构滤布普通采用聚酯纤维或者聚丙烯纤维制成，具有良好的耐腐蚀性和耐磨性。
滤布通常由若干层纤维材料叠加而成，以增加过滤效果和使用寿命。
1.2 滤布的过滤机理滤布通过其细小的孔隙，阻挠固体颗粒通过，但允许液体通过。
同时，滤布的表面也会形成一层固体颗粒的过滤膜，进一步提高过滤效果。
1.3 滤布的维护和更换滤布在使用过程中会逐渐阻塞，影响过滤效果。
因此，定期清洗和更换滤布是保证板框压滤机正常工作的重要步骤。
二、滤板的作用2.1 滤板的材质和结构滤板通常由金属或者塑料制成，具有较高的强度和耐腐蚀性。
滤板表面有许多小孔，用于液体的进出和固体颗粒的集中排出。
2.2 滤板的压力控制板框压滤机通过调节滤板的压力来控制过滤效果。
较高的压力可以加快过滤速度，但也会增加设备的能耗和维护成本。
2.3 滤板的维护和更换滤板在使用过程中容易受到固体颗粒的磨损和腐蚀，因此需要定期检查和更换损坏的滤板，以保证设备的正常运行。
三、压力驱动系统3.1 压力驱动的原理板框压滤机通过液压系统提供压力，驱动滤布和滤板的运动。
液压系统普通由液压泵、液压缸和控制阀组成。
3.2 压力的控制和调节为了确保过滤效果和设备的安全运行，需要对压力进行精确的控制和调节。
通常通过调节液压泵的转速和控制阀的开度来实现。
3.3 压力驱动系统的维护压力驱动系统需要定期检查液压泵、液压缸和控制阀的工作状态，及时清洗和更换液压油，以保证系统的正常运行。
四、固液分离过程4.1 进料和过滤在板框压滤机中，液体通过滤布进入滤板的空腔，固体颗粒被滤布阻挡在外部。
4.2 压榨和排液通过液压系统施加压力，使滤板密切贴合，进一步压榨固体颗粒，排出液体。
板框式压滤机过滤原理及过程 -回复
板框式压滤机过滤原理及过程-回复板框式压滤机是一种常见的固液分离设备，它通过压力将固体颗粒与液体分离，从而实现固体物质的过滤。
本文将详细介绍板框式压滤机的过滤原理及过程。
一、板框式压滤机的结构和工作原理板框式压滤机由两个主要部件组成：板框和滤布。
板框由一系列相互连接的框架组成，框架内覆盖着滤布。
滤布是用于过滤固体颗粒的重要部件。
板框式压滤机的工作原理基于固液分离的物理现象。
当污水或悬浮液进入压滤机时，液体部分通过滤布并排出机器，而固体颗粒则被滤布留下。
当固体颗粒逐渐堆积在滤布上形成一个"固体饼"时，过滤器底部的出料口会关闭，压缩系统开始施加压力。
通过一定的压力，固体饼中的水分通过滤布排出，从而实现固液分离。
一旦固体饼中的水分完全排出，滤布上的"固体饼"就可以取下，完成一次过滤过程。
二、板框式压滤机的过滤过程1. 进料过程：污水或悬浮液通过进料管道进入板框式压滤机。
进料管道通常位于压滤机的顶部，进料过程可以通过手动或自动控制。
进料压力的高低可以根据具体的过滤需求调节。
2. 过滤过程：当污水或悬浮液进入压滤机后，液体部分会通过滤布并排出机器，而固体颗粒则被滤布留下。
固体颗粒逐渐堆积在滤布上形成一个"固体饼"。
3. 压力施加：当固体饼逐渐形成后，过滤器底部的出料口会关闭，压缩系统开始施加压力。
压力的大小可以根据需要进行调整。
压力的增加会促使固体饼中的水分通过滤布排出，从而实现固液分离。
在过滤过程中，压力是一个关键参数，过大或过小都可能影响过滤效果。
4. 排料过程：当固体饼中的水分完全排出后，滤布上的"固体饼"就可以取下。
可以使用手动或自动控制方式将固体饼从滤布上取下。
取下固体饼后，板框式压滤机就可以进行下一次过滤过程。
三、板框式压滤机的优点和应用范围板框式压滤机具有以下优点：1. 过滤效果良好：板框式压滤机通过压力加速固液分离，可以获得较好的过滤效果。
板框式压滤机过滤原理及过程
板框式压滤机过滤原理及过程板框式压滤机是一种常用的固液分离设备，主要用于固体颗粒的过滤、脱水和干燥。
过滤原理：
板框式压滤机的过滤原理主要包括三个步骤：过滤、洗涤和脱水。
过滤：首先，将待处理的混合物（悬浮液）通过供液系统均匀地喷洒到滤布上。
固体颗粒被截留在滤布上形成滤饼，而液体则通过滤布进入筛板，经过排液系统排出。
这一过程中，滤布上的滤饼会逐渐增厚，导致滤速下降。
洗涤：当滤饼形成后，如果需要进行固体颗粒的洗涤，可以通过供洗系统将洗涤剂输入到滤布上，冲洗滤饼，将可溶性杂质去除。
脱水：当滤饼形成后，可以通过施加压力进行滤饼的脱水。
在滤布和筛板之间，施加压力，使得滤饼中的水分通过滤布进行排出，从而实现滤饼的脱水。
过滤过程：
整个过滤过程涉及到滑动框架、压滤板、滤布、滤饼、排液系统等组成部分的协同工作。
滑动框架：滑动框架用于固定和移动压滤板和滤布，通过液压系统来施加压力。
压滤板：压滤板是放置滤布和滤饼的部分，通常有凹凸两种形状，用于增加过滤区域和提高滤饼的固含量。
滤布：滤布是将悬浮液中的固体颗粒截留的部分，具有一定的过滤精度和透水性，通常由聚丙烯或聚酯等材料制成。
滤饼：滤饼是固体颗粒在滤布上逐渐积聚和压实形成的固体层，其中的水分逐渐被排除。
排液系统：排液系统用于收集和排出通过滤布的液体，在过滤过程中起到排液的作用。
通过循环重复以上过程，直到滤饼达到设计要求后，停止供料进行脱滤或者卸饼等后续处理。
立式板框过滤器立式板框过滤机设备工艺原理
立式板框过滤器立式板框过滤机设备工艺原理简介立式板框过滤器也称为竖向板框压滤机，是指过滤器的滤板是竖向布置的一种过滤设备。
它主要用于固液分离，可广泛应用于化工、石油、制药、食品等行业。
设备结构立式板框过滤机由以下几个部分构成：过滤架（机体）过滤架是过滤器的主体部分，由过滤板、过滤框、液体收集槽等构成。
过滤板在过滤框的下部安装，过滤板和过滤框组成一个循环系统，可以反复挤压和冲洗固体物的空气、水或其他物质。
液体收集槽液体收集槽是过滤器清洗液体的收集器。
过滤器清洗液流入液体收集槽后再排放，通常液体收集槽在设备轴线底部，与过滤架呈90度交叉。
压力系统压力系统包括压紧装置、压缩空气系统、回水泵和气动系统等。
通过压力系统可以对过滤板施加一定的压力，使得固体物质逐渐形成固体蛋糕，并通过补水和冲洗等方式将固体蛋糕剥离，最后得到所需的过滤物料。
工艺原理立式板框过滤机的工艺原理主要是通过一系列的过滤过程将液体中的杂质过滤掉，以达到分离固体和液体的目的。
过滤器的工艺主要分为5个过程：进料/预压在这一过程中，被过滤液体从过滤机的进料口进入，经过排除杂质的预压，进入到预过滤板框中；此过程具有对生产成品的保护，能防止浑浊物质对产生不良的影响。
滤饼成型当成品在过滤板上进行滤饼成型时，固体颗粒会在空间中饱满的填充在压紧空气的作用下，形成一定厚度的滤饼，逐渐实现过滤操作。
过滤滤饼成型完成后，液体通过滤饼和筛布产生过滤过程，起到固液分离作用，将固体和液体分离开。
活化活化过程可以通过对固体蛋糕进行压缩气体、洗涤水或其他流体进行活化，使得固体蛋糕和筛布得到清洗、解除固结和处理，以便于更完整和透明的过滤过程。
处理滤渣经过了过滤、洗涤等过程，剩余在过滤器中的固体物质称为滤渣，可以在下一步工艺中进行处理或回收再利用。
结语立式板框过滤机设备采用专业化工艺和材料加工，生产出的过滤机设备可以实现高度稳定和通用化的操作，同时达到了高效节约的成本效益，因此受到了众多行业用户们的一致好评，并因此逐渐成为了化工、医药等行业的常用设备。
板框式过滤机工作原理及特点是什么？
板框式过滤机和一般化学工业生产中经常的板框过滤机是完全相同的。
它由一组方形的（或圆形）滤板及滤框交替叠合组成，滤布套在滤板的两面。
用压紧装置压紧整组的滤板和滤框，在滤框的上方有一孔道，被过滤溶液用泵经由此孔道送入滤框中间，经过（透过）滤布进入滤板，（此时已过滤为清液），再由滤板下部的排液孔排出。
板框过滤机的过滤面积大，而且可以根据需要很方便地增加（或减少）滤板、滤框的组数，从而增加过滤面积，所以它生产能力高，同时能容纳的滤渣量也很大。
适用于较长时间的大量溶液的连续过滤的情况下使用。
但这种过滤机的过滤精度较低，设备占地面积较大，附近的环境卫生较差，需要人工清除；滤渣和清洗滤布，操作工人的劳动强度较大。
根据板框式过滤机性能特点，电镀设备工业中多用它过滤污水处理最后阶段形成的含沉渣量很高的污水，进行最后的固液分离。
更多电镀设备，详见。
板框压滤机介绍
板框压滤机介绍板框压滤机是一种常见的固液分离设备，用于各行各业的污水处理、固体物料过滤和化学品的分离等领域。
其原理是利用压差将液体从固体物料中分离出来，最终得到干净的固体或清澈的液体。
下文将从板框压滤机的结构、工作原理、使用方法、使用注意事项等方面进行介绍。
一、板框压滤机的结构板框压滤机由板框、压板、过滤板、滤布等组成。
其中，板框是由长方形框架和四周的挡板组成的，中间是一个空心的正方形或长方形，成为板框，过滤板和压板则是交替安装在板框上的，形成了一个过滤室和压缩室。
滤布则被放置在过滤板和板框之间，用来隔离固体物料和液体。
板框压滤机的外部还配备了液压装置、进水管、放水口等附属设备。
二、板框压滤机的工作原理当板框压滤机启动时，液体从进水管注入压缩室，然后通过过滤板进入过滤室。
这个过程中，固体物料被隔离在滤布上，并随着操作的不断进行逐渐积聚。
通过压差的作用，压缩室的液体被挤出并通过出水口排出。
同时，液压装置作用于压板，将过滤室中的液体挤压出来。
经过多次循环操作后，固体物料将被完全隔离，最终得到干燥的固体或清晰的液体。
这种工作方式是通过液体的压差来实现物料的分离，是一种高效的固液分离方式。
三、板框压滤机的使用方法使用板框压滤机需要先准备好需要过滤和分离的物料，并将其放置在滤布上。
同时，需要检查板框与过滤板、压板的安装是否牢固，是否有漏黄等情况。
随着板框压滤机的使用，滤布和板框上会不断积累固体物料，需要及时清理，以便继续进行过滤操作。
当过滤结束后，需要打开出料口通入溶液或洗涤水清洗残渣，以保证设备的清洁和重新使用。
四、板框压滤机的注意事项在使用板框压滤机的过程中，需要注意以下问题：1.使用前需要全面检查板框、滤布、压板的安装是否符合操作规范，以免出现漏黄或其他不良影响操作的情况。
2.使用过程中需要定期对滤布进行清洗和更换，以保持过滤效果；同时，需要对设备内的积聚物进行及时清理，避免影响设备的使用寿命。
3.在清理和更换滤布、板框等设备时，需要将设备中的液体全部放空，以免造成环境污染或其他问题。
板框过滤机工作原理
板框过滤机工作原理板框过滤机是一种常见的固液分离设备，适用于化工、制药、食品、饮料、造纸等行业的固液分离工艺。
其主要原理是利用滤布和滤板组成的滤层，将待处理的混合物通过正压作用力使其逐渐渗透进滤布与滤板之间，最终分离成固体和液体两部分。
板框过滤机的主要组成部分包括：过滤装置、压紧装置、进料装置、出料装置以及控制系统等。
过滤装置由滤板和滤布组成，通常是由多个滤板和滤布交替叠加组成的滤层。
压紧装置则用于将滤布与滤板压实，以增加滤层的密封性和稳定性。
进料装置是用来将待处理物料送入板框过滤机的装置，通常采用泵送或重力流的方式。
出料装置则用于将过滤后的固体和液体分别排出。
控制系统用于控制各部分设备的运行和参数调节。
板框过滤机的具体工作流程如下：将待处理的混合物经过预处理，如破碎、混合等，以达到合适的粒径和浓度；然后将混合物通过进料装置输送到板框过滤机的滤层上，并封闭滤层周围的空间；然后，启动压紧装置，使滤布与滤板之间的距离逐渐缩小，压实滤层，并将压缩空气或水从进料口进入，加压混合物，使其渗透进滤层中，固体颗粒停留在滤布表面，形成固体层；液体则渗透进滤层，进入滤板内部，最终通过出料装置排出；当滤层压实到一定程度时，停止加压，取下板框过滤机的滤层，将固体层用清水冲洗干净，以便下一次使用。
板框过滤机的优点在于过滤效率高、占地面积小、操作简单方便、维修保养成本低等，因此在固液分离行业得到了广泛的应用。
板框过滤机的优点不仅包括过滤效率高、占地面积小、操作简单方便、维修保养成本低等，在应对特定固液分离工艺上也具有独特优势。
在化工、制药等行业的生产工艺中，板框过滤机能够高效、精确地分离出自由悬浮颗粒物、残留固体等。
对于生产过程中需要精细分离颗粒物的工艺，采用板框过滤机能够保持高效分离的还能确保处理后的液体充分清洁，规避工艺污染和产品质量问题。
对于含有大量不溶性物质或粘稠液体的分离工艺，板框过滤机能够更好地适应。
这得益于板框过滤机具有良好的耐腐蚀性能和抗粘性能，能够处理多种不同性质的液体。
板框压滤机工作原理详解
板框压滤机它是一种过滤设备。板框过滤器广泛的用于制药、生化、食品饮料、水处理、酿造、石油、电子化工、电镀、印染、环保等行业，是各类液体进行过滤、澄清、提纯处理的最新设备。它的特点有如下几点：
1、板框过滤器的滤板采用螺纹壮结构，可根据不同过滤介质和生产工艺(初滤、半精滤、精滤)要求，更换不同滤材，直接用微孔滤膜即能达到无菌过滤的目的。用户还可以根据过滤量的大小，相应减少或增加过滤层数，使之适合生产需要。
2、过滤器的所有密封部件均采用硅橡胶密封圈，耐高温、无毒、无渗漏、密封性能好；
3、板框过滤器的泵(或可用防爆电机)及输入管部件，采用快装式连接，拆卸清洗方便。板框过滤器过滤面积大，流量大，适用范围广，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液过滤上，效果甚佳。
4、滤板采用平面ቤተ መጻሕፍቲ ባይዱ纹网状形，结构先进，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，板框过滤器配备不锈钢输液泵，其配用电机小，耗电省。
5、抗腐蚀，经久耐用。
板框压滤机工作原理：
压滤机用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质(滤布)，固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。而滤液部分则渗透过滤布，成为不含固体的清液。
随着过滤过程的进行，滤饼过滤开始，泥饼厚度逐渐增加，过滤阻力加大。过滤时间越长，分离效率越高。特殊设计的滤布可截留粒径小于1μm的粒子。压滤机除了优良的分离效果和泥饼高含固率外，还可提供进一步的分离过程：在过滤的过程中可同时结合对过滤泥饼进行有效的洗涤。从而有价值的物质可得到回收并且可以获得高纯度的过滤泥饼。
板框过滤机原理
板框过滤机原理
1 前言
板框过滤机是一种常见的过滤设备，它广泛应用于制药、化工、
食品、饮料等行业中对液体的过滤。
本文将介绍板框过滤机的工作原
理及其主要特点。
2 工作原理
板框过滤机的工作原理是基于箱体和板框的结构。
其中，箱体是
一个由上下两个半箱体组成的过滤室，它们之间通过过滤板进行隔离，过滤板上面和下面都有密封垫圈，使液流只能在板框内流动。
填充在
板框之间的过滤介质用于过滤液体。
液体被加压送入过滤室，进入过
滤介质后，被过滤掉的固体颗粒停留在过滤介质上，而滤液则从板框
的滤孔流出，进入下方的通道，最终被排出设备。
3 主要特点
（1）高效过滤
板框过滤机作为一种高效过滤设备，可以有效地去除固体颗粒和
杂质。
在液体通过过滤介质时，过滤板上和下的密封垫圈可以保证液
体只能经过过滤介质过滤，有效防止污染交叉和泄漏，从而实现高效
过滤。
（2）操作简单
板框过滤机的操作相对简单。
只需要将过滤介质放入过滤框架中，并将固定框架放入过滤机箱体中，就可以快速启动设备进行过滤操作了。
其维护也非常方便，在过滤结束后，只需拆卸过滤框架，将固体
粉末洗净即可。
（3）多种过滤介质选择
板框过滤机的过滤介质可以根据需要进行不同选择，从而实现不
同物质的过滤。
例如，可以采用不同的过滤介质分别过滤液体、固体
或半固体物质。
4 结语
板框过滤机是高效的过滤设备，可以去除液体中的杂质和固体颗粒，并且维护操作简单。
在液体过滤方面有非常实用且广泛的应用。
板框压滤机工作原理
板框压滤机工作原理
板框压滤机是一种常用的固液分离设备，其工作原理如下：
1. 框架结构：板框压滤机主要由框架、滤板、滤布和液压系统等组成。
框架由两个侧板和横梁连接而成，形成一个密闭的空腔。
2. 过滤介质：滤板上覆盖着滤布，用于过滤固液混合物。
滤布的选择根据固体颗粒的大小和形状，以及固液分离的级别进行。
3. 开闭操作：首先将滤板叠放在框架内，然后利用液压系统将框架闭合。
在闭合过程中，滤板之间的间隙形成滤室，固液混合物从进料口流入滤室。
4. 过滤过程：液体部分通过滤布的孔隙而流出，固体颗粒则被滞留在滤布上。
由于框架闭合，固体颗粒被困在滤室内，形成滤饼。
5. 压滤：当滤室内充满了固体颗粒时，打开进料泵通过滤布施加压力，使滤液从滤布和滤饼中挤出，流入排液口。
6. 干燥和排出：当滤饼中的滤液被挤出后，滤饼会变得更加坚固。
接下来，打开框架，使用气体或机械装置将滤饼从滤布上脱离，并排出滤饼。
通过以上的过程，板框压滤机可以实现固液分离，将固体颗粒
从混合物中分离出来，同时可以高效地回收滤液。
它被广泛应用于化工、制药、食品等各个领域的固液分离过程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺流程
（1）顶紧滤板过程。使相邻各滤板构成的许多中 空滤室密封。
（2）压滤过程。用给料泵将煤浆从尾板给料孔输 送到滤室里。当所有滤室充满煤浆时，压滤过程 即开始。
（3）松开滤板过程。 （4）卸料过程。开动滤板拉开装置，传动链上的 拉钩装置相继将滤板拉开，滤饼籍自重脱落到产 品输送胶带上运出。
影响因素和处理能力
等液压元件需定期进行空载运行循 环法清洗，在一般工作环境下使用 的压滤机每六个月清洗一次，工作 油的过滤精度为 20μm。新机在使 用1-2周后，需要换液压油，换油时 将脏油放净，并把油箱擦洗干净第 二次换油周期为一个月，以后每三 个月左右换油一次（也可根据环境 不 同适当延长或缩短换油周期）。
9、油箱、油缸、柱塞泵和溢流阀
• 板框压滤机的滤板和滤框都由压紧装置 压紧，同时在滤板和滤框的部位设有把 手，用于支撑整个滤室结构。板框压滤 机的滤板和滤框之间所安装的滤布，除 了承担过滤的工作之外，还能起到密封 垫片的作用。
1．头板
它的作用是压紧和松开滤板。
2．尾板 压滤机的尾板或可动压板支承在主梁上，尾 板与活动头板一起将滤板夹紧、密封。尾板的结 构和头板近似，上面开有入料孔。
特点
板框压滤机的过滤面积比一般的滤器面 积大几倍，广泛使用在悬浮液的过滤、分 离领域。板框压滤机的结构简单、设备紧 凑、过滤面积大而占地面积小、操作压力 高、滤饼含水量少、对各种物料的适用能 力强，适用于间歇操作的场合。
工作原理
• 板框压滤机的工作原理相对简单，工作流程： 压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼 吹扫—卸料。首先过滤的料液通过输料泵在一 定的压力下，从后顶板的进料孔进入到各个滤 室，通过滤布，固体物被截留在滤室中，并逐 步形成滤饼；液体则通过板框上的出水孔排出 机外。随着过滤过程的进行，滤饼过滤开始， 泥饼厚度逐渐增加，过滤阻力加大。过滤时间 越长，分离效率越高。特殊设计的滤布可截留 粒径小于1μm的粒子。
3、滤板 滤板是压滤机的主要部件，它的作用是在压滤过程中进行泄水和 贮存滤饼。
4．传动装置 压滤机的传动装置(即滤板拉开装 置)平行地对应布置在主梁两侧，以便相 继逐个拉开滤板完成卸饼作业。 5．滤布冲洗装置 为加强滤布的再生功能，压滤机安装有 滤布的冲洗装置。
6．辅助设备 （1）给料泵。压滤机的给料泵有2台： 一台是大流量、低扬程的给料泵，向压滤 机内给料用；另一台是小流量、高扬程的 给料泵，当滤室内充满浆进行压滤时使用。 （2）油泵。一般都采用高、低压油泵 的并联系统。低压油泵用于向油缸充油使 活动头板的移动速度加快，以减少头板靠 紧滤板和退回到固定位置的时间；高压油 泵用于提高工作油压，使压滤机各室紧密 靠拢。
Hale Waihona Puke 结构• 板框压滤机由压滤机滤板、液压系统、压滤机 框、滤板传输系统和电气系统等五大部分组成。 • YF系列机架多采用高强度钢结构件，安全可 靠，功率稳定，经久耐用。滤板、滤框采用增 强聚丙烯一次膜压成形，相对尺寸和化学性质 稳定，强度高，重量轻，耐酸耐碱，无毒无味， 所有过流面均为耐腐介质。
• 板框压滤机采用液压压紧，液压压紧机构由液 压站、油缸、丝杆、锁紧螺母组成。液压站的 组成有：电机、集成块、齿轮泵、溢流阀（调 节压力）、手动换向阀、压力表、油管、油箱。 板框压滤机的滤室结构由成组排列的滤板和 滤框组成。板框压滤机的滤板在表面设计有凹 槽，用以安装、支撑滤布，并引导过滤液的流 向，而滤框和滤板在组装后构成液体流通通道， 用以通入悬浮液、洗涤水和引出滤液。
适用范围
1、化工： 染料、颜料、荧光粉、保险粉、 净水剂等。 2、医院： 抗生素、植酸钙、中药、有机 磷、糖化酶等 。 3、食品： 白酒、饮料、啤酒、酵母、柠 檬酸、植物蛋白、豆奶、海藻等。
4、冶金： 金矿、银矿、铜矿、铁矿、 锌矿、稀土等粉末选矿等。 5、陶土： 高岭土、膨润土、活性土、 瓷土、电子陶瓷土等。 6、污水处理： 化工污水、冶炼污水、 电镀污水、皮革污水、印染污水、酿造 污水、制药污水、环境污水等
• 好多都还没弄，你找找图片啦（结构图 片等），汉字太多，乱七八糟的，模版 也不行，找到合适的换一下啊，结构各 部分的作用我没写，还有故障分析什么 的，动作也没咋弄，交给你了，写完给 我发条信息。
板 框 压 滤 机
应化1001
概述
YF系列板框压滤机是一种较新型的 高效、快速的过滤器，电动机型采用了 液压执行、PLC控制模式，提高了设备控 制的可靠性、稳定性和安全性。
影响因素 • 入料浓度 • 入料压力 • 入料的粒度组成 • 压滤时间
改善？
通常通过提高压滤机入料浓度，入料压力， 更换“毯式”滤布等手段来改善压滤机的 效率。 此外，适宜入料粒度与滤室厚度也是保证 压滤机正常工作不可缺少的条件。
注意事项
1、在压紧滤板前，务必将滤板排列整齐， 且靠近止推板端，平行于止推板放置， 避免因滤板放置不正而引起主梁弯曲变 形； 2、压滤机在压紧后，通入料浆开始工 作，进料压力必须控制在出厂铭牌上标 定的最大过滤压力（表压）以下，否则 将会影响机器的正常使用；
YF系列压滤机的操作简单可靠， 大多采用按钮控制，亦可采用非接 触式的触摸屏控制，特殊工况可配 备各种类型安全装置保证操作人员 安全。
3、过滤开始时，进料阀应缓慢开启， 起初滤液往往较为浑浊，然后转清，属 正常现象； 4、由于滤布纤维的毛细作用，过滤时， 滤板密封面之间有清液渗漏属正常现象； 5、在冲洗滤布和滤板时，注意不要让 水溅到油箱的电源上；
6、搬运、更换滤板时，用力要适当，防止 碰撞损坏，严禁摔打、撞击，以免使滤板/ 框破裂。滤板的位置切不可放错；过滤时 不可擅自拿下滤板，以 免油缸行程不够而 发生意外；滤板破裂后，应及时更换，不 可继续使用，否则会引起其它滤板破裂； 7、液压油应通过空气滤清器充入油箱，必 须达到规定油面。并要防止污水及杂物进 入油箱，以免液压元件生锈、堵塞； 8、电气箱要保持干燥，各压力表、电磁阀 线圈以及各个电气元件要定期检验确保机 器正常工作。停机后须关闭空气开关，切 断电源。
