滚动轴承的代号及标记
轴承国内代号表示方法
轴承国内代号表示方法及内容◆一、轴承代号：用七位数字和前后字母组成。
◆二、轴承内径：1、轴承内径在10～495mm的，用右起第一、二位数字表示。
00•内径为10mm(例：100)；01内径为12mm(例：1000801）；02内径为15mm（例：1202）；03内径为17mm（例：7203E）；04以上的乘以5(例:204 内径为4×5=20mm；D3182132 内径为32×5=160mm)。
2、轴承内径在10mm以下的，右起第三位数字是0，用右起第一位数字直接表示（例：18 内径为8mm；1000095 内径为5mm）。
3、以上两种方法表示不了的，如内径大于495mm的，用分数的分母直接表示（例：9249/43 内径为43mm；81/500 内径为500mm）。
4、非标准轴承右起第三位数字是9，右起第七位数字是0，用右起第一、二位数字乘以5的近似值表示（例：7909 内径为9×5=45的近似值即为47mm）。
◆三、轴承直径系列：用右起第三位数字表示，右起第三位数字是0的，用右起第二位数字表示。
1、8、9:超轻系列；2、1、7:特轻系列；3、2、5:轻系列；4、3、6:中系列；5、4:重系列；6、9:内径非标准；◆四、轴承类别：用右起第四位数字表示。
1、0:深沟球轴承；2、1:调心球轴承；3、2: 圆柱滚子轴承；4、3: 调心滚子轴承；5、4: 滚针轴承；6、5: 螺旋滚子轴承；7、6: 角接触球轴承；8、7: 圆锥滚子轴承；9、8: 推力球轴承；10、9: 推力滚子轴承；◆五、轴承结构：用右起第五、六两位数字表示，常用的如下：1、“0”类轴承；02：一面带毡封圈（例：20703）05：外圈带止动槽（例：50305 ）06：单面带防尘盖（例：60305 ）08：双面带防尘盖（例：80305 ）09：带顶丝外球面（例：90508）15：单面带防尘盖及外围有止动槽（例：150212）16：单面带密封圈（例：160205）18：双面带密封圈（例：180205）25：外圈带止动槽，双面带防尘盖（例：250206 ）35：外圈带止动槽，单面带密封圈（例：350505）36：外圈一面为宽面，一面带密封圈（例：360111）37：有装球缺口（例：370213）39：带偏心套外球面（例：390510）40：外圈无挡边（例：400026）52：一面带密封圈的宽内圈（例：520208）53：双面带密封圈（例：180205）2、“1”类轴承；01：带紧定套（例：11208）11：内径1:12锥度（例：111209）3、“2”类轴承；01：外圈有单挡边（例：12316）03：内圈无挡边（例：32206）04：内圈单挡边（例：42206）05：内圈无挡边并带斜挡圈（例：52140）09：内圈单挡边带平挡圈（例：92210）10：外圈无挡边但带双锁圈（例：102206）13：无挡边（例：3132752）18：圆锥孔双列（例：D3182128）19：外圈有止动槽、内圈有单挡边并带平挡圈（例：192307）28：双列（例：3282140）29：无内圈（例：292305）40：宽外圈并有单挡边（例：402310）50：无外圈（例：502309）67：双外圈四列（例：672734）4、“3”类轴承；01：带紧定套（例：13508 ）05：滚子对称形（例：3053130）11：内径1:12锥度（例：113509）15：滚子对称形、内径1:12锥度（例：153520）20：外圈有止动槽（例：203516）5、“4”类轴承；05：外圈带平挡圈，无挡边，无保持架（例：54708）06：无套圈（例：64903）07：外圈有油孔并带双挡边，内圈无挡边，无保持架（例：4074918）08：无内圈，无保持架（例：4084108）09：冲压外圈，无内圈，无保持架（穿孔）（例：941/30）40：宽内圈（例：404712）52：外圈带双锁圈，内圈无挡边（例：4524910）53：外圈带双锁圈，双列（例：6534909）62：外圈带双锁圈，无内圈（例：4624908）63：外圈带双锁圈，无内圈，双列（例：6634905）64：外圈带双挡边，无内圈（例：4644104K）69：冲压外圈，无内圈，无保持架（封口）（例：6941/12）70：万向节轴承，无内圈（例：704702）79：冲压外圈，无内圈（穿孔）（例：7942/20）80：万向节轴承，无内圈，外圈形状特殊（例：804704）92：无外圈（例：9248/30）93：无套圈双列（例：9348/55K）99：外圈带平挡圈，无内圈（例：994713）6、“5”类轴承；03：无内圈（例：35914）04：外圈有切口无内圈（例：45904）05：宽内圈并有双挡边（例：55720）06：无套圈（例：65910）7、“6”类轴承；02：套圈端面凸出（例：262913）03：接触角15度（例：36204）04：接触角25度（例：46204）05：接触角26度、双列有装球缺口（例：3056305）06：接触角40度（例：66320）08：双内圈双列（例：4086138）11：双半外圈（例：116132）14：锁口在内圈上（例：146230）17：双半内圈（例：176222）23、24：外圈宽端面相对的成对双联（例：C236108、C246108）33、34：外圈窄端面相对的成对双联（例：C336208、C346208）42：无保持架单列（例：7426819）43、44：外圈宽窄端面相对的成对双联（例：C436208、C446208）46：外圈宽窄端面相对的成对双联（例：C466310）77：滚轮式外圈、双内圈、无保持架（例：776801）98：带外罩的单列向心推力（例：986711）8、“7”类轴承；02：大锥角（例：27311）05：双列圆锥（内圈小端面不接触）（例：57707）06：外圈有止动挡边（例：67728）09：双列圆锥（例：97510）69：外圈有止动挡边并带隔圈的双列（例：C697516）87：无外圈（例：877302）89：外圈有止动挡边，一列有内圈并带心轴双列（例：897703T）97：无内圈（例：977909）9、“8”类轴承；01：带球面座圈（例：18209）03：双列双向推力（例：38210）09：活圈带外罩无保持架（例：98906）16：单向推力向心（例：9168404）19：紧圈带外罩无保持架（例：198905）26：双向推力（例：D2268116）58：带外罩（例：588911）68：带内外罩（例：688911）10、“9”类轴承；03：滚动体非对称（例：9039330）06：滚动体对称（例：9069330）12：活圈带外罩，无保持架（例：129908）22：紧圈带外罩，无保持架（例：229908）32：紧圈带外罩，活圈无挡边，无保持架（例：329210）88：无套圈滚针（例：889108）。
九种典型滚动轴承 类型代号 特点 承受载荷
九种典型滚动轴承类型代号特点承受载荷九种典型滚动轴承类型代号特点承受载荷一、引言在机械领域中，滚动轴承是一种常见的关键组件，广泛应用于各种设备和机械系统中。
它们不仅能够承受载荷，还能够在高速旋转时提供平滑的动力传递。
本文将重点介绍九种典型滚动轴承的类型代号、特点以及它们能够承受的载荷。
二、深度评估1. 深沟球轴承 (代号：6000系列)深沟球轴承是最常见、最简单的滚动轴承之一，其代号为6000系列。
它具有结构简单、承载能力高、适用于高速旋转等特点。
深沟球轴承主要承受径向载荷，同时还能承受一定的轴向载荷。
2. 角接触球轴承 (代号：7000系列)角接触球轴承代号为7000系列，适用于承受径向和轴向双向载荷，并且在高转速下性能表现优异。
与深沟球轴承相比，角接触球轴承能够承受更大的载荷。
3. 圆锥滚子轴承 (代号：3000系列)圆锥滚子轴承是一种经典的承受大径向和轴向载荷的轴承。
它的代号为3000系列。
圆锥滚子轴承具有内外圆锥面的匹配特性，可实现较高的承载能力和刚性。
4. 自调心球轴承 (代号：2000系列)自调心球轴承的代号为2000系列，它是一种能够自动调节偏差的滚动轴承。
它不仅能够承受较大的轴向和径向载荷，还能够在工作过程中自动调整轴与轴承之间的角度偏差，提供更好的运行平稳性。
5. 锥面滚子轴承 (代号：1000系列)锥面滚子轴承被广泛应用于工程机械和汽车领域。
它的代号为1000系列。
这种滚动轴承主要用于承受大扭矩和高承载能力的径向和轴向载荷，适用于短时间内受到较大冲击载荷的工况。
6. 圆柱滚子轴承 (代号：LNU）圆柱滚子轴承的代号为LNU，它是一种具有较大载荷承受能力的滚动轴承。
圆柱滚子轴承主要承受径向载荷，但其结构也适用于承受一定程度的轴向载荷。
7. 调心滚子轴承 (代号：NN）调心滚子轴承的代号为NN，它是一种适用于承受大径向和轴向载荷的滚动轴承。
调心滚子轴承具有自动调节偏差的能力，能够在不同工况下提供较好的运行平稳性和刚性。
滚动轴承的代号-
滚动轴承的代号滚动轴承的代号在国标ＧＢ／Ｔ２７２—１９９３中规定滚动轴承代号由基本代号，前置代号和后置代号构成，其排列如下：前置代号＋基本代号＋后置代号〔1〕基本代号〔滚针轴承除外〕基本代号是轴承代号的基础，由类型代号、尺寸系列代号［包括宽〔高〕度系列代号和直径系列代号］和内径代号组成，见表５－５。
表５－５基本代号类型代号尺寸系列代号内径代号用一位数字，或一至两个字母表示，见表５-７宽度系列代号直径系列代号通常用两位数字表示。
ｄ＞500、ｄ＜10及ｄ＝２２、２８、３２的内径代号查手册。
10≤ｄ≤500的内径代号如下：表示内径、外径相同，宽度〔对推力轴承指高度〕不同的系列。
用一位数字表示表示同一内径，不同外径的系列。
用一位数字表示内径代号０００１０２０３０４～９９尺寸系列代号连用，对多数轴承宽度系列代号为0时可省略，圆锥滚子轴承和调心轴承的宽度系列代号0应标出内径／ｍｍ１０１２１５１７代号×５〔2〕前置、后置代号前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的补充代号，其排列按表５-６。
表５-６前置、后置代号的排列轴承代号前置代号基本代号后置代号〔组〕序列1 2 3 4 5 6 7 8成套轴承分部件内部结构密封与防尘套圈变型坚持架及其材料轴承材料公差等级游隙配置其他轴承代号示例〔3〕滚针轴承基本代号滚针轴承基本代号由轴承类型代号和表征轴承配合安装特征的尺寸构成。
滚针轴承代号示例：表５-７(参见书78页)列出了常用的滚动轴承类型、尺寸系列代号、基本代号和轴承特点。
滚动轴承的内径代号
滚动轴承的内径代号
【最新版】
目录
1.滚动轴承内径代号的规定
2.滚动轴承内径的计算方法
3.举例说明不同内径代号的轴承内径
正文
滚动轴承的内径代号是轴承型号的重要组成部分，它反映了轴承的内径尺寸。
按照规定，轴承内径用基本代号右起第一、二位数字表示。
以下是滚动轴承内径代号的计算方法以及举例说明。
1.内径在 10mm 以内的表示方法：基本代号右起第一位数字为 6，第二位数字为 2，斜杠后面为轴承内径尺寸。
例如，62/9 表示内径为 9mm。
2.内径在 10mm 到 20mm 之间（不包括 20mm）：基本代号为 00、01、02、03，分别代表内径为 10mm、12mm、15mm、17mm。
例如，6201 表示内径为 12mm，6202 表示内径为 15mm。
3.内径 20mm 到 490mm 之间：用轴承代号的后两位乘以 5 得到内径尺寸。
例如，6020 表示内径为 100mm，6340 表示内径为 217mm。
4.内径大于 490mm：用斜杠表示，后面跟内径尺寸。
例如，62/1000 表示内径为 1000mm。
以下是一些轴承型号及其内径尺寸的举例：
- 轴承型号 62116，内径尺寸为 16580mm；
- 轴承型号 6415，内径尺寸为 47mm；
- 轴承型号 61308，内径尺寸为 40mm；
- 轴承型号 6280，内径尺寸为 80mm。
通过以上内容，我们可以了解到滚动轴承内径代号的规定及其计算方法。
滚动轴承代号组成
滚动轴承的代号通常由一系列字母和数字组成，用于标识其特定的尺寸、结构和性能。
以下是常见的滚动轴承代号组成：
前缀字母：代表不同类型的滚动轴承，如：
"6" 表示深沟球轴承
"2" 表示角接触球轴承
"3" 表示圆锥滚子轴承
"4" 表示圆柱滚子轴承
"5" 表示调心滚子轴承
尺寸编号：代表滚动轴承的内径、外径和宽度，通常使用数字表示，例如："6204" 表示内径为20mm、外径为47mm、宽度为14mm的深沟球轴承
后缀字母：代表滚动轴承的特定结构和特性，如：
"C" 表示加强型轴承
"U" 表示通用型轴承
"P" 表示精密级别
"X" 表示特殊特性
注意：不同制造商可能会有不同的命名规则和代号，以上只是一般常见的代号组成方式，具体情况还需根据具体产品和制造商来确定。
滚动轴承的类型名称、代号、简图、性能和特点
滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件，用于支承轴颈的部件，有时也用来支承轴上的回转零件。
滚动轴承使用、安装、维修方便、价格较便宜，应用广。
采用滚动轴承的机器起动力矩小，有利于在负载下起动。
对于同尺寸的轴颈，滚动轴承的宽度比滑动轴承小，可使机器的轴向结构紧凑。
大多数滚动轴承能同时受径向和轴向载荷，因此轴承组合结构较简单。
但滚动轴承存在承受冲击载荷能力较差；高速重载荷下轴承寿命较低；振动及噪声较大的缺点。
典型的滚动轴承构造如图1所示。
由内圈、外圈、滚动体和保持架组成。
内圈、外圈分别与轴颈及轴承座孔装配在一起。
多数情况是内圈随轴回转，外圈不动；但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。
滚动体使相对运动表面间的滑动摩擦变为滚动磨擦。
根据不同轴承结构的要求，滚动体有球、圆柱滚子、圆锥滚子、球面滚子等滚动体的大小和数量直接影响轴承的承载能力。
在球轴承内、外圈上都有凹槽滚道，它起着降低接触应力和限制滚动体轴向移动的作用。
保持架使滚动体等距离分布并减少滚动体间的摩擦和磨损。
如果没有保持架，相邻滚动体将直接接触，且相对摩擦速度是表面速度的两倍，发热和磨损都较大。
滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造，如 GCrls、GCr15SiMn等，淬火后硬度达到 61 HRC～65 HRC。
保持架选用较软材料制造，常用低碳钢板铜合金、铝合金、工程塑料等材料。
1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。
表1 常用滚动轴承的类型、代号、简图、性能和特点注：⑴表中括号内的数字在基本代号中可省略。
⑵基本额定动载荷比、极限转速比、价格比为同一尺寸系列的轴承与深沟球轴承之比。
极限转速比比值＞90%为高，60%～90%为中，＜60%为低。
滚动轴承中套圈与滚动体接触处的法线和垂直于轴承轴心线的平面间的夹角α称为公称接触角。
滚动轴承按所能承受载荷方向与公称接触角的不同分为两大类（图3）。
滚动轴承代号的含义
滚动轴承代号的含义
滚动轴承代号是指将滚动轴承分类的标准标号，它是由字母和数字组成， eg. 22319 CA/W33. 代号多字母和数字组合的标号，按照一定的规则分解，一般包括一个指定的轴承类型、内径、外径和设计特性，这样不仅可以使记忆更加便捷，而且带有较为明显的标识性。
常用滚动轴承代号表示法一般为2个部分，分别由字母和数字组成。
第一位字母一般表示类别，其中：
B：深沟球轴承
C：调心滚子轴承
E：外球面球轴承
K：混合球轴承
第二位字母则表示具体型号，如：
CA：外孔两边若干配置滚道和双列圆柱滚子
W33：滚动轴承有设计套阻
第二部分为数字，由4位或5位数字代号组成，代表具体尺寸。
第一位数字表示内径，不同的内径表示不同的内圈尺寸。
第二、三、四三位数字表示外径，由此可以确定外圈尺寸。
第五位数字则表示精度，数字越小，表示精度越高；数字越大，则表示精度越低。
根据上述解析可以看出，滚动轴承代号是由滚动轴承分类的标准标号，是由字母和数字组成的。
通过解析，可以知道某一款滚动轴承的类型、内外径尺寸以及精度。
不仅可以使记忆更加便捷，而且带有较为明显的标识性。
常用滚动轴承的类型及其代号
常用滚动轴承的类型及其代号一、前言滚动轴承是机械设备中常见的一种轴承类型，它可以承受较大的径向和轴向负载，并且具有较高的旋转精度和稳定性。
常用的滚动轴承类型有很多种，每种类型都有其特点和适用范围。
本文将介绍常用的滚动轴承类型及其代号。
二、球形滚子轴承1. 代号：2XXX2. 特点：球形滚子轴承是最常见的滚动轴承之一，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：球形滚子轴承适用于需要支持较大径向负载和一定程度的轴向负载的机械设备，如汽车、电机、冶金机械等。
三、圆锥滚子轴承1. 代号：3XXX2. 特点：圆锥滚子轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用圆锥形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆锥滚子轴承适用于需要支持较大径向和轴向负载的机械设备，如汽车、飞机、重型机械等。
四、圆柱滚子轴承1. 代号：4XXX2. 特点：圆柱滚子轴承是一种能够支持较大径向负载的滚动轴承，其内圈和外圈之间采用圆柱形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆柱滚子轴承适用于需要支持较大径向负载的机械设备，如重型机械、冶金设备等。
五、角接触球轴承1. 代号：7XXX2. 特点：角接触球轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：角接触球轴承适用于需要支持较大径向和轴向负载的机械设备，如机床、电机、汽车等。
六、推力球轴承1. 代号：5XXX2. 特点：推力球轴承是一种能够支持较大轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的轴向负载下工作，并且具有较高的旋转精度和稳定性。
滚动轴承基本代号
滚动轴承基本代号
1、内径代号：右起第一、二位数字，00、01、0
2、03表示10、12、15、17mm内径，04
以后是5的倍数
2、直径系列：右起第三位数，代号为7、8、9、0、1、2、
3、
4、5，外径尺寸依次递增。
3、宽度系列：右起第四位数，代号为8、0、1、2、3、
4、
5、6，宽度依次递增，多数轴承
在代号中不标出代号0，但调心滚子轴承（20000）和圆锥滚子轴承（30000），应标出0。
直径系列和宽度系列代号统称尺寸系列代号
4、轴承类型代号：右起第五位数字或字母表示
后置代号
1、内部结构代号：表示同一类型轴承不同的内部结构，用字母紧跟基本代号，角接触球轴
承15度、25度、40度分别用C、AC、B表示
2、轴承公差等级，代号为/P2、/P4、/P5、/P6（/P6x）、/P0共5个级别，等级依次高到低，
6x仅用于圆锥滚子轴承，0级为普通级，不标注
3、常用轴承径向游隙系列：代号为/C1、/C2、/C0、/C3、/C
4、/C5共6个组别，0组游隙
是常用游隙组别，在轴承代号中不标出。
滚动轴承分类及代号
离
内
可
角
单分
接角列离
触接
型
向触
圈 可 分
内圈可分离的（单列 向心）角接触球轴承
离
四 点 （双半内圈单列向心）
心球
球轴
角轴承
向 心 轴 承
接 触 向 心 轴
承
接 双触 半 内 圈三
点 接 触
四点接触球轴承
（双半内圈单列向心） 三点接触球轴承
承
不
双 列
可 分 离
型
有 装 填 槽
双列（向心）角接触 球轴承
(单列向心)
单
滚针和（单
向 推 向）推力圆
力 柱滚子组合
圆 轴承
柱
滚 （单列向心）
双 子 滚针和双向
向
推力圆柱滚
子组合轴承
简图
类型代号 标准编号
NKX
JB 3122
NKIA
NKIB
JB 2123
NKXR
ZB JII 011
ZARN
JB/T 6644
二. 滚动轴承代号方法
GB/T 272—1993 《滚动轴承 代号方法》 滚动轴承类型代号
滚动轴承分类 及新旧型号对照
一. 滚动轴承分类
GB/T 271—1997 《滚动轴承 分类》 滚动轴承结构类型
轴承基本类型
轴承结构分类
名称
—
(单列向心)深沟球 轴承
带 带顶丝(单列向心)
顶 外球面(深沟)球轴
无
丝承
装
向 心 轴 承
径 向 接 触 轴 承
径 向 接 触 球 轴 承
深 沟 球 轴 承
JB/T 7915
56
—
23
各种轴承代号的表示方法及说明
滚动轴承代号表示方法（GB/T272—93）1、滚动轴承代号构成代号构成轴承代号前置代号基本代号后置代号表示方法字母数字或字母数字数字字母或字母和数字表示意义成套轴承分部件轴承类型尺寸系列——直径和宽度系列轴承内径轴承在结构形状、尺寸、公差、技术要求等方面有所改变注：旧国标为GB272—88适用轴承内径（mm）代号构成轴承（旧）代号前置代号基本代号*补充代号表示方法数字字母数字（从右边数起）字母或字母和数字七六五四三二一≥10表示意义轴承游隙轴承公差等级宽度系列轴承结构特点轴承类型直径系列轴承内径轴承零件材料、结构及技术条件等有所改变＜10标以数字“0”直径系列轴承内径注：*基本代号中：第一、二位数字，对于装在紧定套上的轴承，则表示紧定衬套内径；第七位数字，对于推力轴承，则表示高度系列；数字（不包括0）左边的“0”不写出。
例：代号为0000205，应写成205.2、轴承基本代号表示方法（a）轴承类型代号表示方法及新旧代号对照代号轴承类型代号轴承类型新旧新旧06双列角接触球轴承60深沟球轴承11调心球轴承76角接触球轴承23调心滚子轴承89推力圆柱滚子轴承29推力调心滚子轴承N2圆柱滚子轴承双列或多列用字母NN表示37圆锥滚子轴承40双列深沟球轴承U0外球面球轴承58推力球轴承QJ6四点接触球轴承(b)向心轴承尺寸系列代号表示方法及新旧代号对照直径系列宽度系列直径系列宽度系列新代号旧代号新代号旧代号新代号旧代号新代号旧代号名称代号名称代号名称代号名称代号7超特轻713正常特宽131特轻723，45，6宽特宽特宽23，45，68超轻8123，4，5，6窄正常宽特宽7123，4，5，62轻22252--8123，45，6特窄窄正常宽特宽--8123，4--9超轻9123，4，5，6窄正常宽特宽7123，4，5，63中333638123特窄窄正常宽特宽8130特轻1123，4，5，6窄正常宽特宽723，4，5，61特轻701窄正常714重42窄宽2注：尺寸系列代号由宽度（在推力轴承中为高度）系列代号和直径系列代号组合而成，例：19和02，其中1和0分别为宽度系列代号，9和2分别为直径系列代号。
滚动轴承代号知识
轴承的代号说明一般轴承由前置代号（轴承分部件代号）+基本代号（自右向左一二位代表内径，三四位分别代表直径系列代号和宽度系列代号，第五位代表轴承类型）+后置代号（内部结构代号、密封与防尘结构代号，保持架及轴承材料代号，公差等级代号，游隙代号等）组成。
轴承内径尺寸=内径代号*5.但要注意：一二位如果是00，01，02，03的，则表示的内径分别是10，12，15，17.，而不是简单的用这两位数乘以5.基本代号表示轴承的基本类型、结构和尺寸，是轴承的基础。
前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号。
前置代号用于表示轴承的分部件，用字母表示。
如：L 表示分离轴承的可分离套圈；例如LNU207 圆柱根子轴承NU207的内圈。
L30207 圆锥滚子轴承30207的外圈。
LR 带可分离内圈或外圈与滚动体组件轴承。
例如RNU207 圆柱滚子轴承NU207带棍子和保持架组合件的外圈WS 推力圆柱滚子轴承轴圈。
K 表示轴承的滚动体与保持架组件等。
例如K81104圆柱滚子轴承的代号：N 外圈无挡边。
NF 外圈单挡边。
NN 双列圆柱滚子轴承。
NFP 外圈单挡边，平挡圈。
NNU 内圈无挡边双列圆柱滚子轴承。
NU 内圈无挡边圆柱滚子轴承。
NJ 内圈单挡边。
NUJ 内圈无挡边，带斜挡圈。
NA 外圈带双锁圈的滚针轴承。
NH 内圈单挡边，带斜挡圈。
NUP内圈单挡边并带平挡圈的圆柱滚子轴承。
NJP内圈无挡边但带平挡圈的圆柱滚子轴承RNU 无内圈RN 无外圈。
如：N318EM/P5 N：代表圆柱滚子轴承外圈无挡边，3：尺寸系列代号，18：内经代号，内径18*5=90 EM:代表加强型实体黄铜保持器，/P5：公差等级符合标准规定的5级。
常用轴承类型代号0 双列角接触球轴承5推力球轴承 6 深沟球轴承7角接触轴承QJ 四点接触球轴承 1 调心球轴承8 推力圆柱滚子轴承N 圆柱滚子轴承，双列或多列用NN如：6203C36指深沟球轴承，2 直径系列2 03 内径17 C3 径向游隙6322 6指深沟球轴承，3 直径系列3 22 内径22*5=110 C0组径向游隙不表示。
滚动轴承的内径代号
滚动轴承的内径代号滚动轴承是一种常见的机械元件，被广泛应用于各种工业设备和机械系统中。
滚动轴承的内径代号是确定其尺寸和相容性的重要参数之一。
内径代号通常由数字和字母组成，代表着不同的尺寸和结构特征。
下面将介绍一些常见的滚动轴承内径代号。
常见的滚动轴承内径代号1.6000系列轴承：6000系列轴承内径代号以数字6开头，后面跟着数字，代表着内径的大小。
这个系列的轴承内径一般为10mm，属于小型轴承。
例如，6001代表内径为12mm的轴承，6002代表内径为15mm的轴承，依此类推。
2.6200系列轴承：6200系列轴承内径代号以数字6开头，后面跟着数字，代表着内径的大小。
这个系列的轴承内径大于6000系列，一般为10mm以上。
例如，6201代表内径为12mm的轴承，6202代表内径为15mm的轴承，依此类推。
3.6300系列轴承：6300系列轴承内径代号以数字6开头，后面跟着数字，代表着内径的大小。
这个系列的轴承内径较大，一般为10mm以上。
例如，6301代表内径为12mm的轴承，6302代表内径为15mm的轴承，依此类推。
4.1200系列轴承：1200系列轴承内径代号以数字12开头，后面跟着数字，代表着内径的大小。
这个系列的轴承内径一般为10mm以上，但相比于6000、6200和6300系列，1200系列轴承的结构更为特殊和复杂。
例如，1201代表内径为12mm的轴承，1202代表内径为15mm的轴承，依此类推。
5.200系列轴承：200系列轴承内径代号以数字2开头，后面跟着三位数字，代表着内径的大小。
这个系列的轴承内径较大，一般为10mm以上。
例如，202代表内径为15mm的轴承，204代表内径为20mm的轴承，依此类推。
内径代号的意义滚动轴承的内径代号是确定其尺寸和相容性的重要参数之一。
内径代号反映了轴承内部空间的大小，决定了轴承所能容纳的轴的直径。
根据不同的内径代号，可以选择适应不同轴直径的滚动轴承，保证其正常工作和运转。
滚动轴承代号表示方法
滚动轴承代号表示方法（GB/T272—93）1、滚动轴承代号构成注：旧国标为GB272—88注：*基本代号中：第一、二位数字，对于装在紧定套上的轴承，则表示紧定衬套内径；第七位数字，对于推力轴承，则表示高度系列；数字（不包括0）左边的“0”不写出。
例：代号为0000205，应写成205.2、轴承基本代号表示方法（a）轴承类型代号表示方法及新旧代号对照（b）向心轴承尺寸系列代号表示方法及新旧代号对照注：尺寸系列代号由宽度（在推力轴承中为高度）系列代号和直径系列代号组合而成，例：19和02，其中1和0分别为宽度系列代号，9和2分别为直径系列代号。
3、推力轴承尺寸系列代号表示方法及新旧代号对照注：带*符号的为双向推力轴承高度系列4、轴承内径代号表示方法5、轴承前置代号表示方法6、轴承后置代号表示方法(a)后置代号分组后置代号编制规则：㈠后置代号置于基本代号的右边并与基本代号空半个汉字距离（代号中有“-”“/”除外）当改变项目多，具有多组后置代号，应从左至右的顺序排列；㈡改变为4组（含4组）以后的内容，则在其代号前用“/”与前面代号隔开；例：6205-2E/P6, 22308/P63㈢改变内容为4组后的两组，在前组与后组代号中的数字或文字表示含义可能混淆时，两组代号间空半个汉字距；例：6208/P63V1③保持架的代号a、保持架材料F-钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料F1-钢；F2-石墨钢；F3-球墨铸铁；F4-粉末冶金Q-青铜实体保持架，用附加数字表示不同的材料Q1-铝铁锰青铜；Q2-硅铁锌青铜；Q3-硅镍青铜；Q4-铝青铜M-黄铜实体保持架L-轻合金实体保持架。
用附加数字表示不同的材料L-LY11CZ L-LY12CZT-酚醛层压布管实体保持架TH-玻纤增强酚醛树脂保持架（匡型）TN1-尼龙；TN2-聚枫；TN3-聚酰亚胺；TN4-聚碳酸酯；TN5-聚甲醛J-钢板冲压保持架，材料有变化时附加数字区别；Y-铜板冲压保持架，材料有变化时附加数字区别；SZ-由弹簧丝或弹簧制造b、保持架结构型式及表面处理H-自锁兜孔保持架；W-焊接保持架；R-铆接（用于大型）E-磷化处理保持架；D-碳氮共渗保持架；D1-渗碳保持架；D2-渗氮保持架C-有镀层的保持架（C1-镀银）；A-外圈引导；B-内圈引导P-由内、外圈引导的拉孔或冲孔的窗型保持架S-引导面有润滑槽注：本条代号只能与“a”结合使用。
滚动轴承的基本代号表示
滚动轴承的基本代号表示滚动轴承是一种利用滚动支承原理使轴承轴和外壳之间的摩擦减至最小的轴承，它的作用是将静态载荷转化为动态载荷，并能尽量减少受力设备运行时的磨损和噪音。
由于滚动轴承能够满足各种传动系统中安装、维护和更换要求，因此在汽车、机械、电子和能源等诸多行业都得到大量应用。
滚动轴承的型号就是代号，但不同的型号配有不同的符号。
根据国际标准，滚动轴承型号的表示包括六个不同的部分，分别是标准符号、大小符号、轴承类型、补充符号、系列符号和尺寸符号。
标准符号是用来说明该轴承的材料、外径、内径及装配方式的一种符号，它由一组英文字母表示，具体如下：
-C：表示圆柱滚子轴承
-CD：表示双列圆柱滚子轴承
-CR：表示内外圆柱滚子轴承
-CA：表示全圆柱滚子轴承
-CF：表示圆锥滚子轴承
-CS：表示滚针轴承
大小符号主要用来表示轴承的公差，一般情况下，普通公差由一
个英文字母（A级到J级）表示，精密公差由数字表示（2级到8级）。
轴承类型的表示主要是通过一到六位数字表示，代表该轴承的尺寸、结构及外形。
补充符号用于表明轴承在装配或安装方式上的不同，一般由一位
字母表示，常见的有W、N、R、P、S等。
系列符号是说明轴承的滚动体系列及系列次序的符号，它是一位
英文字母D、F、G、H、V等表示。
尺寸符号用来说明该轴承的滚子尺寸和轴向尺寸，它由一位英文
字母和一位数字组合而成。
因此，滚动轴承的基本代号表示由标准符号、大小符号、轴承类型、补充符号、系列符号和尺寸符号组成，以简明扼要的形式把轴承
类型、尺寸和结构代码等信息描述出来。
滚动轴承的类型名称、代号、简图、性能和特点
滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件，用于支承轴颈的部件，有时也用来支承轴上的回转零件。
滚动轴承使用、安装、维修方便、价格较便宜，应用广。
采用滚动轴承的机器起动力矩小，有利于在负载下起动。
对于同尺寸的轴颈，滚动轴承的宽度比滑动轴承小，可使机器的轴向结构紧凑。
大多数滚动轴承能同时受径向和轴向载荷，因此轴承组合结构较简单。
但滚动轴承存在承受冲击载荷能力较差；高速重载荷下轴承寿命较低；振动及噪声较大的缺点。
典型的滚动轴承构造如图1所示。
由内圈、外圈、滚动体和保持架组成。
内圈、外圈分别与轴颈及轴承座孔装配在一起。
多数情况是内圈随轴回转，外圈不动；但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。
滚动体使相对运动表面间的滑动摩擦变为滚动磨擦。
根据不同轴承结构的要求，滚动体有球、圆柱滚子、圆锥滚子、球面滚子等（图2）。
图1 滚动轴承构造图 2 滚动体种类滚动体的大小和数量直接影响轴承的承载能力。
在球轴承内、外圈上都有凹槽滚道，它起着降低接触应力和限制滚动体轴向移动的作用。
保持架使滚动体等距离分布并减少滚动体间的摩擦和磨损。
如果没有保持架，相邻滚动体将直接接触，且相对摩擦速度是表面速度的两倍，发热和磨损都较大。
滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造，如GCrls、GCr15SiMn等，淬火后硬度达到61 HRC～65 HRC。
保持架选用较软材料制造，常用低碳钢板铜合金、铝合金、工程塑料等材料。
1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。
表1 常用滚动轴承的类型、代号、简图、性能和特点类型代号轴承类型名称、简图尺寸系列代号轴承性能特点基本额定动载荷比极限转速比价格比允许角偏斜0(6)双列角接触球轴承3233能同时承受径向和双向轴向载荷。
1.6～2.1中1 (1)调心球轴承(0)222(0)333外圈内表是以轴承中点为圆心的球面，可自动调心。
滚动轴承代号表示方法
滚动轴承代号表示方法（GB/T272—93）1、滚动轴承代号构成代号构成轴承代号前置代号基本代号后置代号表示方法字母数字或字母数字数字字母或字母和数字表示意义成套轴承分部件轴承类型尺寸系列——直径和宽度系列轴承内径轴承在结构形状、尺寸、公差、技术要求等方面有所改变注：旧国标为GB272—88适用轴承内径（mm）代号构成轴承（旧）代号前置代号基本代号*补充代号表示方法数字字母数字（从右边数起）字母或字母和数字七六五四三二一≥10 表示意义轴承游隙轴承公差等级宽度系列轴承结构特点轴承类型直径系列轴承内径轴承零件材料、结构及技术条件等有所改变＜10标以数字“0”直径系列轴承内径注：*基本代号中：第一、二位数字，对于装在紧定套上的轴承，则表示紧定衬套内径；第七位数字，对于推力轴承，则表示高度系列；数字（不包括0）左边的“0”不写出。
例：代号为0000205，应写成205.2、轴承基本代号表示方法（a）轴承类型代号表示方法及新旧代号对照代号轴承类型代号轴承类型新旧新旧0 6 双列角接触球轴承 6 0 深沟球轴承1 1 调心球轴承7 6 角接触球轴承2 3 调心滚子轴承8 9 推力圆柱滚子轴承2 9 推力调心滚子轴承N 2圆柱滚子轴承双列或多列用字母NN表示3 7 圆锥滚子轴承4 0 双列深沟球轴承U 0 外球面球轴承5 8 推力球轴承QJ6 四点接触球轴承（b）向心轴承尺寸系列代号表示方法及新旧代号对照直径系列宽度系列直径系列宽度系列新代号旧代号新代号旧代号新代号旧代号新代号旧代号名称代号名称代号名称代号名称代号7 超特轻713正常特宽131 特轻723，45，6宽特宽特宽23，45，68 超轻8123，4，5，6窄正常宽特宽7123，4，5，6 2 轻22252--8123，45，6特窄窄正常宽特宽--8123，4--9 超轻9123，4，5，6窄正常宽特宽7123，4，5，63 中333638123特窄窄正常宽特宽8130 特轻 1123，4，5，6窄正常宽特宽723，4，5，61 特轻7 0 窄7 4 重 4 0 窄01 正常 12 宽 2 注：尺寸系列代号由宽度（在推力轴承中为高度）系列代号和直径系列代号组合而成，例：19和02，其中1和0分别为宽度系列代号，9和2分别为直径系列代号。
滚动轴承的基本代号表示
滚动轴承的基本代号表示滚动轴承是工业生产中常用的一种轴承，它通过滚动方式来传递力和承受载荷。
在使用滚动轴承的过程中，需要了解一些基本代号表示，这样才能正确识别配件、进行维修和更换。
1. 品牌标识滚动轴承的品牌标识通常会印在轴承本体或包装上。
不同的品牌标识代表着不同的质量和可靠性。
国际上比较知名的轴承品牌有 SKF、FAG、NSK、NTN、TIMKEN 等，国内知名品牌有 HRB、ZWZ、LYC 等，各家品牌的轴承质量和应用范围也有所不同。
2. 基础代号表示对于滚动轴承来说，基础代号表示主要包括轴承的内径、外径和宽度。
通常采用以下格式表示：内径 x 外径 x 宽度。
例如，6204-2RS 的意思是内径为 20mm，外径为47mm，宽度为 14mm 的轴承。
3. 附加字母代号表示除了基础的内径、外径和宽度，滚动轴承还会有一些附加的字母代号来表示其他属性。
下面是一些常见的附加字母代号：• C：表示轴承内部设计为径向间隙小。
例如，6204C 表示径向间隙比一般轴承小。
• CN：表示轴承内部设计为普通间隙。
例如，6204CN 表示普通轴承。
• E：表示轴承内部设计为加强类型。
例如，6204E 表示轴承加强型。
• P6：表示轴承精度级别为 P6。
例如，6204P6 表示轴承精度高。
• RS：表示轴承有密封装置，通常为橡胶密封圈。
例如，6204-2RS 表示轴承有两个橡胶密封圈。
• ZZ：表示轴承有盖板。
例如，6204-ZZ 表示轴承有两个盖板。
4. 海量素材代号表示对于大量生产出的轴承，基础代号表示可能无法满足区分的需求，此时就需要使用海量素材代号表示。
这种代号表示主要是在基础代号表示的后面加上一些代码，以便区分所需的轴承。
例如，6204/C3 表示内径为 20mm，外径为 47mm，宽度为 14mm，设计为径向间隙小的轴承。
以上就是滚动轴承的基本代号表示的介绍，不同的代号表示代表不同的轴承属性，在选择、维修和更换轴承时需要注意区分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滚动轴承的代号及标记
国家标准《滚动轴承代号方法》(GB/T 272-1993)规定了滚动轴承代号，它用字母加数字来表示滚动轴承的结构、尺寸、公差等级、技术性能等特征。

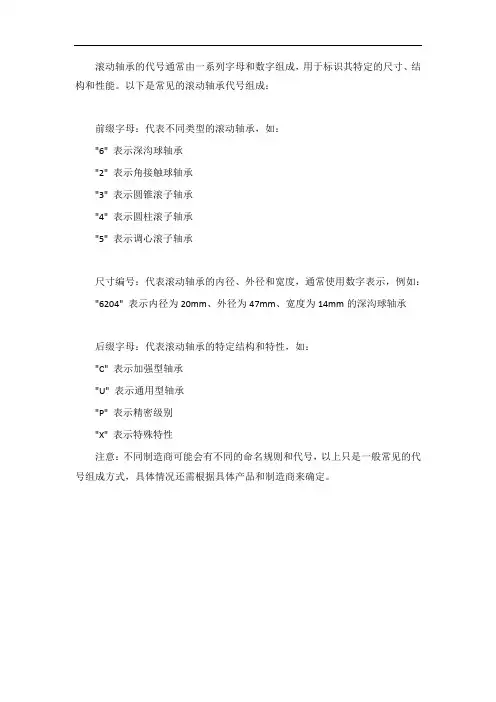

滚动轴承代号用基本代号、前置代号和后置代号构成，排列如下：
一、基本代号
基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。
一般常用的轴承代号用基本代号表示。
基本代号构成如下所示：

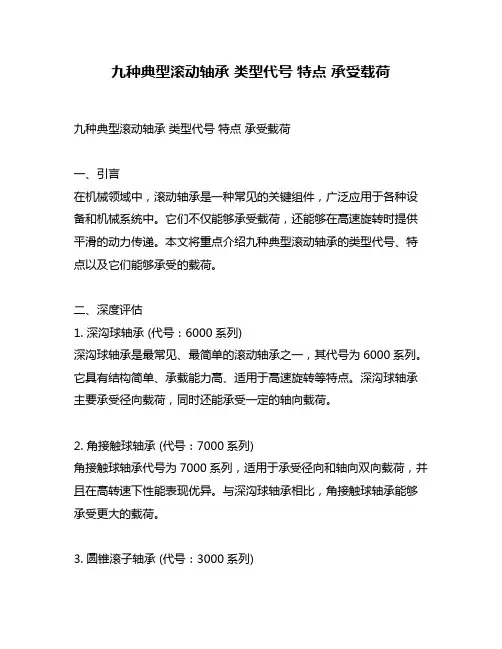

1、类型代号
用数字或字母表示，如下表所示。
代号 轴 承 类 型
代号 轴 承 类 型 0 双列角接触球轴承 圆柱滚子轴承
1 调心球轴承
N
双列或多列用字母NN 表示
2 调心滚子轴承和推力调心滚子球轴承 U 外球面球轴承
3 圆锥滚子轴承 QJ 四点接触球轴承
4 双列深沟球轴承
5 推力球轴承
6 深沟球轴承 7
角接触球轴承 8
推力圆柱滚子轴承
2、尺寸系列代号
由轴承宽（高）度系列代号和直径系列代号组成，一般用两位数字表示（有时可省略其中一位）。
宽（高）度系列：是指内径（d ）相同的轴承，对向心轴承配有不同宽度（B ）的尺寸系列，代号有8、0、1、2、3、4、5、6，尺寸依次递增；对推力轴承配有不同高度（T ）的尺寸系列，代号有7、9、1、2，尺寸依次递增。
直径系列：是指内径（d ）相同的轴承配有不同外径（D ）的尺寸系列，其代号有7、8、9、0、1、2、3、4、5，尺寸依次递增。

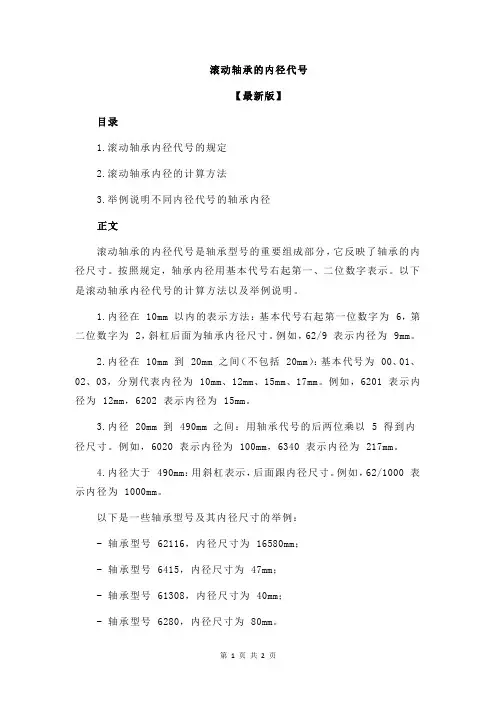

3、内径代号
常见的轴承内径如表所示，其中表内未列入的轴承公称内径d为0.6－10或d=22＼28＼32或d≥500时，内径代号用公称内径毫米数值表示，内径与尺寸系列代号之间用“／”分开。
内径代号 00 01 02 03 04-96 轴承代号/mm 10 12 15 17 代号数字×5
轴承基本代号示例：
二、前置、后置代号
前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在轴承基本代号左右添加的补充代号。
前置代号用字母表示，后置代号用字母（或加数字）表示。
