原位测试实验报告概要
工程原位测试实习报告
实习报告一、实习背景与目的随着我国基础设施建设的快速发展，工程质量成为人们越来越关注的问题。
工程原位测试是衡量工程质量的重要手段之一，通过对工程现场进行原位测试，可以有效地评估工程的承载能力、稳定性等关键指标。
本次实习的目的在于深入了解工程原位测试的基本原理、方法及其在实际工程中的应用。
二、实习内容与过程1. 实习前的准备在实习开始前，我们学习了工程原位测试的基本理论知识，包括荷载试验、变形观测、地基承载力测试等，并对相关仪器设备的使用方法有了初步了解。
2. 实习过程（1）现场参观在实习的第一天，我们参观了某正在进行中的建筑工程现场，了解了工程的基本情况，包括建筑结构、地基处理等。
同时，现场工程师向我们介绍了工程原位测试的重要性和实际应用。
（2）仪器设备操作学习在实习的第二、三天，我们在现场工程师的指导下，学习了各种工程原位测试仪器的操作方法，如压力计、变形仪、贯入仪等。
并通过实际操作，掌握了仪器设备的正确使用和维护方法。
（3）实际测试在实习的第四至第六天，我们参与了现场的原位测试工作。
主要包括荷载试验、地基承载力测试和变形观测。
在工程师的指导下，我们学会了如何布置测试点位、设置测试参数、收集数据和分析结果。
（4）数据处理与分析在实习的第七天，我们利用所学知识对采集到的数据进行处理和分析，得出了测试结果。
并与现场工程师进行交流，了解了测试结果对工程质量评估的意义。
三、实习收获与体会通过这次实习，我对工程原位测试有了更加深入的了解，包括测试的基本原理、方法及其在实际工程中的应用。
同时，也学会了现场仪器的操作和数据处理方法。
以下是我在实习过程中的一些收获和体会：1. 工程原位测试是确保工程质量的重要手段，通过对现场进行测试，可以有效地评估工程的承载能力、稳定性等关键指标。
2. 实际操作过程中，严格遵守操作规程和注意事项，确保测试结果的准确性。
3. 数据处理和分析是工程原位测试的重要环节，合理运用所学知识，对采集到的数据进行处理和分析，为工程质量评估提供有力支持。
我的岩土工程原位测试实验报告
岩土工程生产实习原位测试报告学院：土木与建筑工程学院专业：土木工程应用（岩土）班级： 2011级--1班学号： 3110510738 学生：日期： 2014年11月目录1静力载荷试验 (1)2静力触探试验 (8)3十字板试验 (12)4点荷载试验 (17)5原位剪切试验 (22)6回弹试验 (26)7旁压试验 (32)8渗透试验 (37)9轻型动力测试试验 (39)10波速测试试验 (43)参考文献及致谢 (46)《岩土工程原位测试报告》1静力载荷试验1.1 试验的目（1）确定地基土变形模量；（3）估算地基土的不排水抗剪强度；（4）确定地基土的基床系数（5）掌握静力载荷试验试验步骤和认识仪器设备；（6）提高对数据处理及科学计算的能力；（7）运用试验所得数据对场地的岩土工程性质进行初步评价。
1.2 试验的适用范围浅层平板载荷实验适用地表浅层地基土，包括各种填土和含碎石的土，也用于复合地基承载力评价。
1.3 试验的基本原理在拟建建筑场地上将一定尺寸和几何形状的刚性板，安放在被测的地基持力层上，逐级增加荷载，并测得相应的稳定沉降，直至达到地基破坏标准，由此可得到荷载（p）-沉降（s）曲线。
典型的静力载荷试验p-s曲线可以划分为三个阶段，如下图所示。
静力载荷试验P-s曲线p，称为比（1）直线变形阶段：p-s呈线性关系，对应于此线性段的最大压力0例界限。
（2）剪切变形阶段：当荷载大于0p，而小于极限压力了u p，p-s关系由直线变为曲线关系，曲线的斜率逐渐增大。
（3）破坏阶段：当荷载大于极限压力pu时，即使维持荷载不变，沉降也会急剧增大，始终达不到稳定标准。
直线变形阶段：受荷土体中任意点产生的剪应力小于土体的抗剪强度，土的变形主要由土中空隙的压缩引起，并随时间趋于稳定。
可以用弹性理论进行分析。
1.4 试验仪器及工具（1）承压板：应具有足够的刚度，一般采用圆形或正方形钢质板；也可采用现浇或预制混凝土板，面积可采用0.25~0.50m2,不应小于0.1m2。
承载力原位测试报告

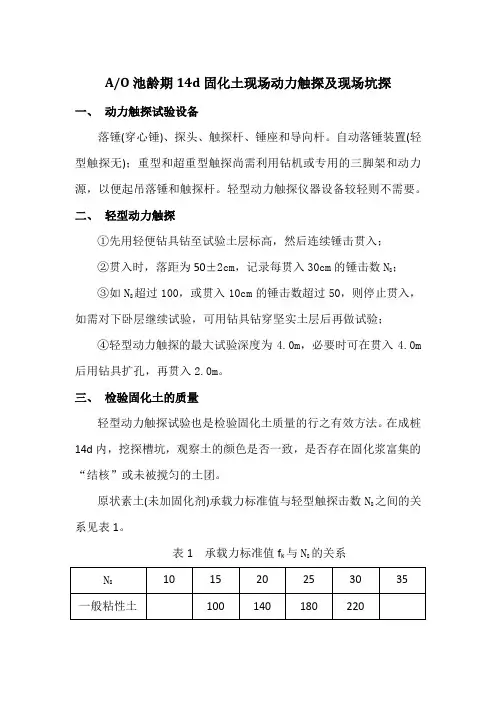

A/O池龄期14d固化土现场动力触探及现场坑探一、动力触探试验设备落锤(穿心锤)、探头、触探杆、锤座和导向杆。
自动落锤装置(轻型触探无)；重型和超重型触探尚需利用钻机或专用的三脚架和动力源，以便起吊落锤和触探杆。
轻型动力触探仪器设备较轻则不需要。
二、轻型动力触探①先用轻便钻具钻至试验土层标高，然后连续锤击贯入；②贯入时，落距为50±2cm，记录每贯入30cm的锤击数N8；③如N8超过100，或贯入10cm的锤击数超过50，则停止贯入，如需对下卧层继续试验，可用钻具钻穿坚实土层后再做试验；④轻型动力触探的最大试验深度为4.0m，必要时可在贯入4.0m 后用钻具扩孔，再贯入2.0m。
三、检验固化土的质量轻型动力触探试验也是检验固化土质量的行之有效方法。
在成桩14d内，挖探槽坑，观察土的颜色是否一致，是否存在固化浆富集的“结核”或未被搅匀的土团。
原状素土(未加固化剂)承载力标准值与轻型触探击数N8之间的关系见表1。
表1 承载力标准值f k与N8的关系固化土无侧向抗压强度与轻型触探击数N8之间的关系见表2 表2 固化土无侧向抗压强度与N8的关系四、结果整理(图1到6，表3到7)一、现场坑探图1 4#机固化土开挖图片图2 4#机固化土开挖细部照片图3 3#机固化土开挖图片图4 2#机固化土开挖图片图5 2#机固化土开挖侧壁有少许土体脱落图6 5#机固化土开挖图片二、现场动力触探数据表3 2#机固化无侧限抗压强度、承载力特征值与N8的关系表4 3#机固化无侧限抗压强度、承载力特征值与N8的关系表5 4#机固化土无侧限抗压强度、承载力特征值与N8的关系表6 3#机3.3m~5.1m无侧限抗压强度、承载力特征值与N8的关系五、结论1、4#机开挖的土，土色颜色较不一致，固化效果表现不足，边缘有部分土体坍塌，且坑中有渗水。
土中有固化浆富集的“结核”和未被搅匀的土团，存在固化剂搅拌不均匀，喷浆量不足等情况。
原位测试标定实验报告
一、实验目的1. 了解原位测试标定的基本原理和方法。
2. 掌握原位测试设备的使用和操作。
3. 通过实验验证原位测试标定的准确性和可靠性。
二、实验原理原位测试标定是指对原位测试设备进行校准和调整，使其在特定条件下能够准确测量所测量的物理量。
本实验采用的原位测试设备为X射线衍射仪（XRD），其原理是基于X射线与物质的相互作用，通过测量X射线衍射强度和衍射峰的位置来分析物质的晶体结构和物相组成。
三、实验设备与材料1. 原位测试设备：X射线衍射仪（XRD）2. 样品：标准晶体样品（如石英、氧化铝等）3. 辅助设备：计算机、数据采集卡、样品台、X射线管等四、实验步骤1. 样品准备：将标准晶体样品研磨成粉末，过筛后装入样品杯中。
2. 设备调试：开启X射线衍射仪，调整X射线管电压、电流、样品台位置等参数，确保设备正常运行。
3. 标准样品测试：将标准晶体样品放入样品杯中，调整样品台位置，使样品处于最佳测量位置。
启动X射线衍射仪，采集标准样品的衍射图谱。
4. 数据处理：将采集到的衍射图谱导入计算机，利用XRD分析软件对衍射峰进行拟合，得到衍射峰的位置、强度等信息。
5. 标定计算：根据标准样品的已知物相组成和衍射峰位置，计算原位测试设备的标定参数。
6. 实验验证：对未知样品进行测试，将测试结果与标定参数进行对比，验证原位测试标定的准确性和可靠性。
五、实验结果与分析1. 标准样品测试结果：通过XRD分析软件对标准样品的衍射图谱进行拟合，得到衍射峰的位置、强度等信息，与标准样品的已知物相组成进行对比，验证了原位测试设备的准确性和可靠性。
2. 标定计算结果：根据标准样品的已知物相组成和衍射峰位置，计算得到原位测试设备的标定参数。
3. 实验验证结果：对未知样品进行测试，将测试结果与标定参数进行对比，验证了原位测试标定的准确性和可靠性。
六、实验结论1. 本实验成功完成了原位测试标定实验，验证了原位测试设备的准确性和可靠性。
2. 通过标定计算得到的标定参数，可以用于未知样品的测试，提高测试结果的准确性和可靠性。
原位测试技术实验大纲

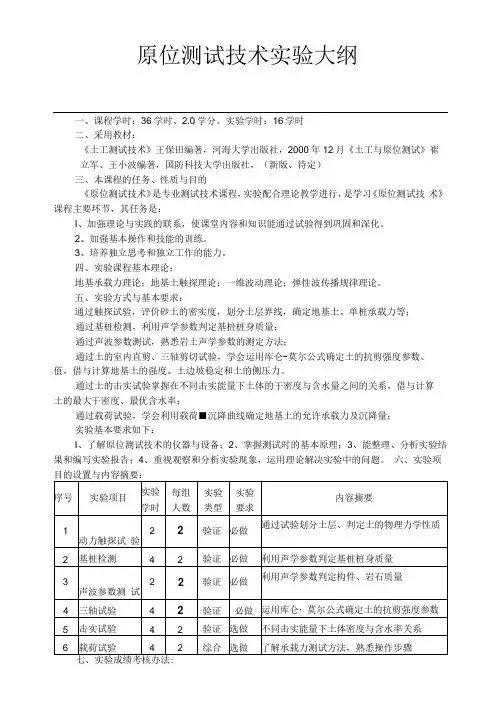

原位测试技术实验大纲一、课程学时：36学时、2.0学分。
实验学时：16学时二、采用教材：《土工测试技术》王保田编著，河海大学出版社，2000年12月《土工与原位测试》崔立军、王小波编著，国防科技大学出版社，（新版、待定）三、本课程的任务、性质与目的《原位测试技术》是专业测试技术课程，实验配合理论教学进行，是学习《原位测试技术》课程主要环节，其任务是：I、加强理论与实践的联系，使课堂内容和知识能通过试验得到巩固和深化。
2、加强基本操作和技能的训练。
3、培养独立思考和独立工作的能力。
四、实验课程基本理论：地基承载力理论；地基土触探理论；一维波动理论；弹性波传播规律理论。
五、实验方式与基本要求：通过触探试验，评价砂土的密实度，划分土层界线，确定地基土、单桩承载力等；通过基桩检测，利用声学参数判定基桩桩身质量；通过声波参数测试，熟悉岩土声学参数的测定方法；通过土的室内直剪、三轴剪切试验，学会运用库仑-莫尔公式确定土的抗剪强度参数、值，借与计算地基土的强度、土边坡稳定和土的侧压力。
通过土的击实试验掌握在不同击实能量下土体的干密度与含水量之间的关系，借与计算土的最大干密度、最优含水率；通过载荷试验，学会利用载荷■沉降曲线确定地基土的允许承载力及沉降量；实验基本要求如下：I、了解原位测试技术的仪器与设备；2、掌握测试时的基本原理；3、能整理、分析实验结果和编写实验报告；4、重视观察和分析实验现象，运用理论解决实验中的问题。
六、实验项目的设置与内容摘要：七、实验成绩考核办法:根据学生实验时的动手能力、实验数据、实验报告，以及对数据的分析、综合运用、学习态度及考勤情况，由任课教师进行评分。
实验成绩以20%计入《原位测试技术》课程的总成绩中。
说明：I、本大纲根据学校目前的实验条件与理论教学大纲制定2、实验项目分必做实验和选做实验可根据具体情况来安排；另外，教师也可利用仪器开出新的选做实验。
原位测试实习报告.docx
岩土工程原位测试实习报告糸别：土木工程学院专业：勘查技术与工程方向：岩土工程土木工程学院勘察实验室2013.6目 录一、实验一：深层水平位移监测试验 --------------------------------- 41、 试验目的 ---------------------------------------------------- 42、 试验原理 ---------------------------------------------------- 43、 试验设备 ---------------------------------------------------- 44、 试验依据 ---------------------------------------------------- 45、 试验步骤 ---------------------------------------------------- 56、 试验结果与数据分析 ------------------------------------------ 6附表：深层水平位移（测斜）记录表 二、实验二：基桩声波透射检测1、 试验目的 ---------------------------------------------------- 102、 试验原理 ---------------------------------------------------- 103、 试验设备 ---------------------------------------------------- 104、 试验依据 ---------------------------------------------------- 105、 试验步骤 ---------------------------------------------------- 116、 试验结果与数据分析 ------------------------------------------ 12附表2：声速-深度曲线图 ----------------------------------------- 16附表3：模拟桩场地平面布置图 ------------------------------------ 17 三、实验三：基桩低应变检测 ---------------------------------------- 1810附表1：基桩声波透射检测记录表141、试验目的---------------------------------------------------- 182、试验原理---------------------------------------------------- 183、试验设备---------------------------------------------------- 184、试验依据---------------------------------------------------- 185、试验步骤---------------------------------------------------- 226、试验结果与数据分析------------------------------------------ 22附表：模拟桩场地平面布置图------------------------------------ 29四、实习总结和感想---------------------------------------------- 29试验一、深层水平位移监测试验一、实验目的土体和围护结构的深层水平位移通常采用钻孔测斜仪测定，当被测土体产生变形时，测斜管轴线产生挠度，用测斜仪测量测斜管轴线和铅垂线之间夹角的变化量，从而获得土体内部各点的水平位移。
第二篇 原位测试(10.25)
载荷试验的分类： 按承压板的形状——平板载荷试验与螺旋板载荷试验； 按试验深度——浅层(埋深小于3m和地下水位以上)载荷
试验和深层(埋深等于或大于3m和地下水位以上)载荷试 验； 按用途——地基土载荷试验和桩载荷试验。
4
5
第一节 (浅层)平板载荷试验
一、仪器设备
1.承压板 要有足够的刚度，面积 一般为1000-5000cm2 。通 常直径D在30~50cm。
14
2.非拐点圆滑型P-S曲线校正
（1）等增量校正法 根据这类曲线具有等增量下 曲线斜率等量递增的特点最终
可得到： S0=S1-S2/3
即可对曲线上各点进行修正：
Si=S0+Sc
（2）数据转换法 根据某些函数的收敛速率差异，可以把P-S坐标下的非拐点 型圆滑型曲线进行数据转换，转换后数据形成的曲线具有拐 点曲线的特征，再按拐点型曲线校正的方法进行校正。通常 将P-S曲线变化成lgP-lgS曲线或P-△S/△P 曲线。
23
2、半直接法
低应变法：在桩顶面实施低能量的瞬态或稳态激振，使桩在弹 性范围内做弹性振动，并由此产生应力波的纵向传播；同时利 用波动和振动理论对桩身的完整性做出评价的一种检测方法。
高应变法: 通过在桩顶实施重锤敲击，使桩产生的动位移 量级接近常规的静载荷试桩的沉降量级，以便使桩周土阻力充分 发挥，通过测量和计算，判定单桩竖向抗压承载力是否满足设计 要求及对桩身完整性做出评价的一种检测方法。
（2）地质条件复杂、施工质量可靠性低的建筑桩基； （3）本地区采用新型桩或新工艺。
注：地基基础设计等级为丙级的建筑物，可采用静力触探及标 贯试验参数来确定单桩承载力特征值。
25
三、单桩抗压静载荷试验方法
工程原位测试实训报告
一、实训目的通过本次工程原位测试实训，使学生掌握工程原位测试的基本原理、方法、仪器设备以及测试数据的整理与分析，提高学生的实际操作能力和工程意识。
二、实训时间2021年10月1日至2021年10月10日三、实训地点XX工程实训基地四、实训内容1. 工程原位测试基本原理及方法（1）工程原位测试的基本原理：通过直接在工程现场对土体、岩体、地基等进行物理力学性质和工程地质条件的测试，为工程设计、施工和监测提供依据。
（2）工程原位测试的方法：主要包括载荷试验、静力触探、旁压试验、圆锥动力触探、标准贯入试验、十字板剪切试验、抽注水试验等。
2. 工程原位测试仪器设备（1）载荷试验设备：加载设备、测力传感器、位移传感器、测斜仪等。
（2）静力触探设备：静力触探仪、贯入仪、深度计等。
（3）旁压试验设备：旁压试验仪、传感器、数据采集系统等。
（4）圆锥动力触探设备：圆锥动力触探仪、贯入仪、深度计等。
（5）标准贯入试验设备：标准贯入仪、贯入杆、深度计等。
3. 工程原位测试操作步骤（1）载荷试验：根据设计要求，布置试验场地，安装加载设备、测力传感器、位移传感器等，进行加载、记录数据，分析结果。
（2）静力触探：根据设计要求，布置试验场地，安装静力触探仪、贯入仪、深度计等，进行贯入、记录数据，分析结果。
（3）旁压试验：根据设计要求，布置试验场地，安装旁压试验仪、传感器、数据采集系统等，进行旁压试验、记录数据，分析结果。
（4）圆锥动力触探：根据设计要求，布置试验场地，安装圆锥动力触探仪、贯入仪、深度计等，进行贯入、记录数据，分析结果。
（5）标准贯入试验：根据设计要求，布置试验场地，安装标准贯入仪、贯入杆、深度计等，进行贯入、记录数据，分析结果。
4. 工程原位测试数据整理与分析（1）对测试数据进行整理，包括贯入深度、贯入速度、贯入阻力等。
（2）根据测试数据，绘制贯入曲线、载荷-位移曲线等。
（3）分析测试结果，评估土体、岩体、地基的物理力学性质和工程地质条件。
岩土工程原位测试试验报告
岩土工程原位测试试验报告岩土工程原位测试试验报告岩土工程是土地利用过程中不可避免的环节，其重要性不仅体现在建筑工程领域，还涉及到交通、水利、地质等各个领域。
而在岩土工程中，原位测试试验是不可或缺的一环。
因此，合格的原位测试试验报告至关重要。
本文将从以下几个方面来探讨岩土工程原位测试试验报告的重要性及其写作要点。
一、什么是原位测试试验？岩土工程中的原位测试试验是指在现场进行的试验，通过现场实验设备解决土壤和岩石力学性质的测定问题。
其测试结果更接近实际，对于工程的实际运用有着很高的参考价值。
原位测试试验可以反映地层的物理性质，确定地质条件和岩土层次结构信息等。
资料主要来源于土质信息、岩质信息等多方面。
常见的原位测试试验有标准探地雷达测试、电磁测量测试、隆起测试、钻孔位移测试等。
各种测试方法均有其独特的作用，不同的测试方法可以获取不同类型的地质信息。
二、岩土工程原位测试试验报告的重要性岩土工程原位测试试验报告对于工程实施具有重要的现实意义。
一方面，原位测试试验报告能够提供岩土地质信息，帮助工程师确定在建筑和施工中所采用的土地类型，预测工程中遇到的不利困难和异常情况。
通过原位测试试验，可以合理布置工程建设，保证工程建设的质量。
另一方面，岩土工程原位测试试验报告还可以为工程的调查和设计提供重要参考，有助于制定合理的设计方案和施工方案。
根据不同的测试方法获得的地质信息对于工程的施工方式、工程结构、地下水流等有着深远的影响。
三、岩土工程原位测试试验报告的要点在写岩土工程原位测试试验报告时，需要遵循一定的要点。
首先，应该准确地描述试验过程，明确测试方法、测试的区域和数据获取的详细信息。
其次，需要记录测试数据和结果，对数据进行分析和解释。
最后，根据测试结果，提出针对性的建议和对工程的合理化改进措施。
结语岩土工程原位测试试验报告对于岩土工程来说至关重要。
从测试方法到测试结果，从试验分析到建议指导，都需要有专业性和针对性的表述。
岩体原位实验报告
前言本次实习针对岩石岩体的工程地质特征，岩体（石）基本力学性质及地下开挖工程中岩体力学问题进行验证和试验探索。
目的是巩固加深理解课堂上所学知识，培养运用理论知识解决实践问题的能力；掌握实践工作的方法，如勘察、地质调查、测绘等的方法；培养在实践中分析问题、解决问题的综合能力。
本次实习进行的主要试验及项目有：岩体变形试验、岩体强度试验、岩石点荷载强度试验、岩体声波探测（硐室围岩松动圈的声波测试、声波测井、围岩分类的声波测试）、路基沉降观测试验、围岩收敛变形试验、利用回弹仪测定岩石强度试验、硐室的工程地质展示图10项内容。
由于本人水平有限，报告中难免存在的不足与错误，请各位老师批评指正。
目录绪言 (1)第一章岩体强度试验 (2)第二章岩体变形试验 (14)第三章回弹仪测岩体抗压强度 (22)第四章岩石点荷载强度试验 (29)第五章岩体声波探测 (38)第六章围岩的收敛变形试验 (51)第七章地下硐室的围岩分类 (54)第八章路基沉降观测试验 (59)第九章地下硐室工程地质展示图 (61)结束语 (65)附录 (66)第一章岩体强度试验一．试验目的岩体在工程荷载及地应力作用下所发生的失稳破坏其破坏机理有拉张破坏和剪切破坏两种，其中剪切破坏机理占大多数，因此，岩体的强度其本质主要是抗剪切强度。
在各种研究岩体强的试验方法中，人们普遍认为，工程岩体现场的原位强度试验是确定岩体强度的最直观和客观有效的方法。
二． 试验原理岩体的抗剪强度试验一般是采用双千斤顶法，即剪切面上的法向应力和剪切力分别由两个千斤顶施加。
在不同的法向应力（σ）作用下，岩体有与之对应的不同的极限剪应力（c τ），按照库仑定律，建立极限剪应力与法向应力的相关方程：c f c +=στ即可确定岩体的强度参数：f=tg υ—摩擦系数（υ为岩体的摩擦角）；C 为岩体的内聚力（结构连接力）。
C 、υ值是岩体强度的重要指标，它代表着岩体抵抗剪切破坏的性能。
岩土工程原位测试试验报告
岩土工程原位测试试验报告岩土工程原位测试试验报告摘要：原位测试（in Situ Test，或Field Test），从广义上讲，应包括原位检测和原位试验两部分，即指在被测试对象的原始位置，在不破坏、不扰动或少扰动被测试或检测对象原来（天热）状态情况下，通过试验手段测定特定的物理量，进而评价被测试对象的性能和状态；从狭义上讲，原位测试是岩土工程勘察与地基评价中的重要手段之一，是指利用一定的试验手段在天然状态（天然应力、天然结构和天然含水量）下，测试岩土的反应或一些特定的物理、力学指标，进而依据理论分析或经验公式评定岩土的工程性质和状态。
原位测试技术是岩土工程中的一个重要分支，它不仅是岩土工程勘察的重要组成部分和获得岩土设计参数的重要手段，而且是岩土工程施工质量检测的主要手段，并可用于施工过程中岩土体物理。
力学性质及状态参数变化的监测。
关键词：岩土工程原位测试勘察地基评价目录第一篇十字板剪切试验 0第二篇标准贯入试验 (2)第三篇静力触探试验 (4)第四篇旁压试验 (7)第五篇波速测试 (9)第一篇 十字板剪切试验一、试验概述十字板剪切试验（Vane Shear Test ，简称VST ）是一种通过对插入地基土中的规定形状和尺寸的十字板头施加扭矩，使十字板头在土体中等速扭转形成圆柱状破坏面，经过换算评定地基土不排水抗剪强度的现场试验。
二、试验原理十字板剪切试验的原理，即在钻孔某深度的软粘土中插入规定形状和尺寸的十字板头，施加扭转力矩，将土体剪切破坏，测定土体抵抗扭损的最大力矩，通过换算得到土体不排水抗剪强度u c 值（假定0≈ϕ）。
十字板头旋转过程中假设在土体中产生一个高度为H （十字板头的高度）、直径为D （十字板头的直径）的圆柱状剪损面，并假设该剪损面的侧面和上、下底面上每一点土的抗剪强度都相等。
三、试验目的十字板剪切试验的目的主要有如下几个方面：（1）测定原位应力条件下软黏土的不排水抗剪强度； （2）估算软黏土的灵敏度。
岩土工程原位测试-实验报告2
《岩土工程原位测试》试验报告学院专业班级姓名学号长安大学试验一浅层平板静力载荷试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验原始数据浅层平板静力载荷试验记录表试验编号：试验地点：试验土层：试验深度：m 反力装置：加荷方式：承压板形状：承压板面积：m2试验日期：六、试验资料整理1．绘制修正后的p -s 、s -lg t 和s - 1g p 曲线（可用计算机绘制并打印粘贴上）p -s 曲线 s -lg t 曲线s -lg p 曲线2．确定比例界限压力（p 0）和极限界限压力（p u ）七、试验成果的应用1．确定地基土的承载力（f ak ）2．计算地基土的变形模量（E 0）试验二静力触探试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验资料整理1．绘制单孔静力触探曲线（q c-h、f s-h、R f-h）2．根据曲线特征划分土层（在静探曲线上画出分层界线，标出土层名称）3．计算各分层土的触探指标平均值（列于下表中）六、试验成果的应用1．确定各土层的类型（列于下表中）2．确定各层地基土的承载力（f ak）西安地区的黄土，可采用经验公式f ak=0.08p s＋0.031（MPa）进行计算，采用双桥探头时，用公式p s =q c+6.41f s（MPa）换算成p s。
试验三圆锥动力触探试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验原始数据圆锥动力触探试验记录表测试孔编号：试验地点：水位埋深：m动探类型：探杆直径：mm 试验日期：六、试验资料整理1．绘制N10-h曲线（可用计算机绘制并打印粘贴上）N10-h曲线2．划分土层界线（在N10-h曲线上画出）3．计算单孔分层贯入指标平均值（列于下表中）七、试验成果的应用）试验四标准贯入试验一、试验目的二、试验原理三、试验设备四、试验技术要求五、试验原始数据六、试验资料整理1．对实测锤击数进行杆长校正（将校正后的锤击数列于记录表中）2．绘制锤击数与深度的关系曲线（N-h曲线）七、试验成果的应用1．判定各层土的密实度（判定结果列于下面的表格中）3．判别砂土液化的可能性（依据“GB50011-2001”规范,西安市工程抗震设防烈度为8度，设计基本地震加速度值为0.20 g，设计地震分组属第一组。
原位剪切试验报告
F P=σFq =τ原位剪切试验1.1试验的目的（1）测定土体在外力作用下土体沿软弱面和地基土与混凝土接触面及岩土体本身的抗剪强度；测定土不同压力下的抗剪强度，得出土的抗剪强度指标粘聚力c 和摩擦角ϕ，可以估算地基承载力，评价地基稳定性，计算挡土墙土压力等。
（2）熟悉现场原位剪切试验的操作步骤。
1.2试验的适用范围主要适用于粘性土、粉土、砂土、碎石土以及它们组成的混合土层。
1.3试验的基本原理原位剪切试验的原理是根据库伦定律，土的内摩擦力与剪切面上的法 向压力成正比，将同一种土制备成几个土样，分别在不同的法向压力下，沿固定的剪切面直接施加水平剪力，得其剪坏时剪应力，即为抗剪强度τf，然后根据剪切定律确定土的抗剪强度指标内摩擦角φ和内粘聚力c 。
其原理和室内剪切试验一样根据库伦定律，根据库伦定律有ϕστtan +=C f式中 度；），即岩土体的抗剪强力（—剪切破坏面上的剪应—kpa f τ ）；（—破坏面上的法向应力—kpa σ ）；—岩土体的内聚力（—kpa C ）。
—岩土体的内摩擦角（—︒ϕ依据测得的f τ就可求出相应的ϕ、C 值。
本次试验采用平推法，所以按下列公式计算各法向荷载下的法向应力和剪切应力：式中 ）；向应力（—作用于剪切面上的法—pa M σ ）；切应力（—作用于剪切面上的剪—pa M τ ）；法向荷载（—作用于剪切面上的总—N P ）；剪切荷载（—作用于剪切面上的总—N q）。
—剪切面面积（—2m m F1.4试验的仪器设备及制样工具1.4.1仪器设备垂直加压千斤顶1个、水平加压千斤顶1个、百分表1个、垂直加压钢垫板2块、滚排1块、水平加压钢垫板2块、垂直加压斜撑反力装置1套、剪切盒1组，剪切盒面积为0.12平方米（32.5 cm×37cm）。
1.4.2 制样工具大铲子、小铲子、锄头、刮土刀等1.5注意事项（1）挖土时应该让试样留出高出剪切盒1mm左右，方便用刮土刀整平；（2）剪切盒下方不能悬空，应该与下面土体保持接触；（3）开挖试坑时应避免对土体的扰动，在地下水位以下试验时，应避免水压力和渗流对试验的影响；（4）施加的法向荷载、剪切荷载应位于剪切面、剪切缝的中心，并保持法向荷载不变，最大法向荷载应大于设计荷载，并按等量分级；荷载精度应为试验最大荷载的±2％；1.6试验步骤（1）开挖试坑，开挖到预定深度后用用剪切盒制备试验，试验大小刚好让剪切盒套入为宜，套入剪切盒后，轻轻平整表面的土，安放工字钢作为提供反力装置。
原位测试实验报告
南华大学实验报告实验项目名称：荷载板实验实验成绩实验同组人：方园，谢发全，李杰才，刘俊，陈伟，徐正洲实验地点南华大学土工原位测试基地实验日期：2012年10月23日（下午）一.实验目的1.确定地基土的比例界限压力、极限承载力，评定地基土的承载力特征值；2.确定地基土的变形模量；3.估算地基土的不排水抗剪强度；4.确定地基土机床反力系数。
二. 实验原理在试验场地上将一定尺寸和几何形状（圆形或方形）的刚性板，安放在被测的地基持力层上，逐级增加荷载，并测得每一级荷载下的稳定沉降，直至达到地基破坏标准，由此可得到荷载（p）－沉降（s）曲线（即p－s曲线）。
典型的平板载荷试验p－s曲线可划分为三个阶段：（1）直线变形阶段：p－s曲线为直线段（线性关系），对应于此段的最大压力P0，称为比例界限压力（也称为临塑压力），土体以压缩变形为主。
（2）剪切变形阶段：当压力超过P0，但小于极限压力P u时，压缩变形所占比例逐渐减少，而剪切变形逐渐增加，p－s线由直线变为曲线，曲线斜率逐渐增大。
（3）破坏阶段：当荷载大于极限压力P u时，即使维持荷载不变，沉降也会急剧增大，始终达不到稳定标准。
直线变形阶段：受荷土体中任意点产生的剪应力小于土体的抗剪强度，土的变形主要由土中空隙的压缩引起，并随时间趋于稳定。
可以用弹性理论进行分析。
剪切变形阶段：土体除了竖向压缩变形之外，在承压板的边缘已有小范围内土体承受的剪应力达到或超过了土的抗剪强度，并开始向周围土体发展。
此阶段土体的变形主要由压缩变形和土粒剪切变形共同引起。
可以用弹塑性理论进行分析。
破坏阶段：即使荷载不再增加，承压板仍会不断下沉，土体内部开始形成连续的滑动面，承压板周围土体面上各点的剪应力均达到或超过土体的抗剪强度。
三. 实验仪器设备1.加载系统：油压式千斤顶2.反力系统：地锚和反力梁3.量测系统：百分表四. 实验过程1.实验设备的安装下地锚：在确定试坑位置后，根据计划使用地锚的数量（4只或6只），以试坑中心为中心点对称布置地锚。
地基土原位测试实验
1. 不需经过钻探取样，直接测定岩土力学性质，更 能真实反映岩土的天然结构及天然应力状态下的 特性。
2. 原位测试所涉及的土尺寸较室内试验样品要大得 多，因而更能反映土的宏观结构如裂隙等)对土 的性质的影响，比土样具代表性。 3. 可重复进行验证，缩短试验周期。
土体原位测试方法很多，可以归纳为下列两类： (1)土层剖面测试法(logging or stratigraphic profiling methods)：主要包括静力触探、动力触探、扁铲松 胀仪试验及波速法等。 土层剖面测试法具有可连续进行、快速经济的优点。 (2)专门测试法(specific test methods) ：主要包括载荷 试验、旁压试验、标准贯入实验、抽水和注水试验、 十字板剪切试验等。 土的专门测试法可得到土层中关键部位土的各种工 程性质指标，精度高，测试成果可直接供设计部门 使用。其精度超过室内试验的成果。
稳定的标准：连续4次观测的沉降量，每小时累计不 大于0.1mm，对于软粘土最好观测24h以上，对于正 常固结粘土要8h，对于老粘土、砂土、砾石等要4h。
5.
6.
尽可能使最终荷载达到地基土的极限承载力，以 评价承载力的安全度。 结束试验的标准：当下述情况出现时即可停止实 验 a) 承压板周围的土体出现裂缝或隆起，沉降的 很快； b)在荷载不变的情况下，沉降速率加速发展或接 近一个常数。压力——沉降曲线出现明显拐点； c) 总沉降量超过承压板宽度（或直径）的1/10。 当需要卸载观测回弹时，每级卸荷量可为加荷量 的2倍，历时1h，每隔15min观测一次。荷载完全 卸除后，继续观测3h。
四、土体原位测试的应用
根据不同的测试方法（包括CPT、DPT、PLT、PMT、 FVST、SDPT），其应用可归纳为： （1）、土层土类划分； （2）、求天然地基承载力； （3）、测定土的物理力学性质指标； （4）、在桩基勘察中的应用； （5）、评价砂土和粉土的地震液化； （6）、求解土的固结系数、渗透系数及不排水抗剪强度 等； （7）、检验压实填土的质量及强夯效果； （8）、进行浅基础的沉降计算； （9）、其它。
原位测试 实习报告
原位测试实习报告班级学号：012407138组别：04姓名：谭龙起迄日期：6.21—6.25指导教师：宋锦虎贺瑞霞河南城建学院土木系2010.6.251．前言一、实习目的本次生产实习的目的是将所学专业知识与工程实际联系起来，理论联系实际，通过实习认识理解所学知识，并且学习一线工作人员脚踏实地、忠于职守、乐于奉献的优秀品质，培养我们热爱土木工程、献身土木工程的精神。
另外，通过实习还培养我们热爱劳动的优秀品质。
二、实习要求1、注意自身人身及财产安全；2、认真做好现场及讲座笔记，现场参观要不耻下问；3、遵守现场相关规章制度，关心他人及自身安全；4、注意自己的言行，行为要得体；三、实习地点和时间2010年6月21日～8月26日实习地点：平顶山周边工地五、实习内容㈠、参观工地本次实习我参观了几处施工现场（工地）工地现场实习情况现在分别叙述如下：A.丹尼斯百货大楼该项目总建筑面积八百九千平方米，总共八层，地上六层，地下四层。
地基处理采用桩基础，地下边坡有护坡桩加锚杆和土钉墙。
本次工地参观涉及到的岩土有关知识有：1土钉墙土坡支护2水下导管灌注法（钻孔灌注桩）；3基坑降水（井点降水）。
现在分别对以上知识分别叙述如下：⑴土钉墙土坡支护：土钉墙的概念：土钉墙是进行基坑开挖时，进行土体支护的一种支护方法。
土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙以此来抵抗墙后的土压力；从而保持开挖面的稳定，这个土挡墙称为土钉墙。
土钉墙是通过钻孔、插筋、注浆来设置的，一般称砂浆锚杆，也可以直接打入角钢、粗钢筋形成土钉。
土钉墙的做法与矿山加固坑道用的喷锚网加固岩体的做法类似，故也称为喷锚网加固边坡或喷锚网挡墙，建筑基坑与护坡技术规程JGJ120－99 正式定名为土钉墙。
复合型土钉墙采用搅拌桩+土钉的形式，是以水泥土搅拌桩帷幕等超前支护措施解决土体的自立性、隔水性以及喷射面层与土体的粘结问题，以水平向压密注浆及二次压力灌浆解决土体加固及土钉抗拔力问题，以相对较长的插入深度解决坑底的抗隆起、管涌和渗流等问题，构成由防渗帷幕、超前支护及土钉等组成的复合型土钉支护。
原位实验
一、动力触探原理：动力触探是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度(贯入度)来测定土的性质的一种现场测试方法。
根据锤重、落距、探头或贯入器的不同，可将动力触探分为轻型、中型、重(1)型(即标准贯入试验)和重(2)型。
各型动力触探的技术指标参考数据如下表：适用条件：轻型和中型动力触探，适用于一般粘性土；标准贯入试验除适用一般粘性土外，还可适用于粉土、砂土，包括粉砂、细砂和中砂。
常用于，两层以下建筑，施工验槽，贯入深度可达4米。
现场操作：成果整理应用：轻型触探仪利用一定的锤击动能，对地基土作出工程地质评价；锤重: 10kg+10g 落高:500mm 最大贯入深度: 6000mm贯入锤锤度: 60度贯入锤角最..CLD－2型静力触探贯入机.工作原理1.把主机与横担用螺丝连接。
2.根据横担的长度选择下锚点，把两个地锚插入土中（在主机两边）。
3.下锚可以用下锚扳手加套筒（助力）二人匀速推（根据土层可选用大地锚片和小地锚片），也可用大管子钳下锚。
4.把主机安装在两根锚杆中间必须水平安放，用土填实，不能摇动。
5.把地锚夹板套入地锚杆里，放在横担上。
6.探杆穿线，把探杆一正一反排列，电缆线逐一穿过，一头连接探头，（电缆连接线处用防水胶带扎紧）。
不能有水渗到电缆里面（否则探头会坏）另一头连在仪表上。
7.把探头连接在探杆上，穿过上孔和下孔，把探杆一根一根连接住（接头处拧紧），在主机下面孔上安放导向套，夹住探杆，使探杆左右不能摇动.8.在探杆接头处插入衬垫，压入土中时把一块山形板放在衬垫上面，再摇动主机手柄，使主机两面链条转动，通过链条两边的加长销压住山形板，把探头均速压入土中二、静力触探实验静力触探是利用压力装置将带有触探头的触探杆压入试验土层，通过系统量测土的贯入阻力，并将该贯入阻力与土的基本物理力学特性指标间建立地区经验关系，即可根据现场静力触探资料确定土的基本物理力学特性指标，静力触探是钻孔原位测试重要方法之一，广泛用于各类工程勘察。
原位测试实习报告
2011-2012学年第二学期岩土工程原位测试实习报告学院：土木工程学院班级：学号：姓名：指导老师：成绩：目录一前言 (3)二实习目的及要求 (5)三实习安排 (6)四实习内容 (7)五实习总结 (19)六实习感想 (20)一前言原位测试（in Situ Test,或Field Test）从广义上讲，应包括原位检测和原位试验两部分，即指在被检测对象的原始位置，在不破坏、不扰动或少扰动被测试或检测对象原有（天然）状态的情况下，通过试验手段测定特定的物理量，进而评价被测试对象的性能和状态；从狭义上讲，岩土工程原位测试是岩土工程勘察与地基评价中的重要手段之一，是利用一定的试验手段在天然状态（天然应力、天然结构和天然含水量）下，测试岩土的反应或一些特定的物理、力学指标，进而依据理论分析或经验公式评定岩土的功能性能和状态。
原位测试技术是岩土工程的一个重要分支，它不仅是岩土工程勘察的重要组成部分和获得岩土体设计参数的重要手段，而且是岩土工程施工质量检验的主要手段，并可用于施工过程中岩土体物理、力学性质及状态变化的检测。
岩土测试的目的在于获得有代表性的、能够反映岩土体现场实际下的岩土参数，认识岩土体的空间分布特征和物理力学特性，为岩土工程设计和治理提供工程设计参数。
这些参数包括：（1）岩土体的空间分布几何参数（如土层厚度）；（2）岩土体的物理参数和状态参数（如土的容重和颗粒土的实度）；（3）岩土体原位初始应力状态和应力历史参数（如静止侧压力系数和超固结比）；（4）岩土体的强度参数（如粘性土的不排水抗剪强度）；（5）岩土体的变形性质参数（如土的变形模量）；（6）岩土体的渗透性质参数（如固结参数和渗透参数）。
除了获得被测试岩土体的物理力学性质和渗透性质参数外，原位测试的试验结果还可以直接应用于岩土工程实践。
笼统地讲，原位测试可以用于以下几方面：（1）浅基础的设计，包括地基承载力的确定和进行浅基础的沉降计算；（2）深基础的设计，主要用于单桩竖向承载力和水平向承载力计算；（3）砂性土地基的液化评价；（4）地基加固效果监测与评价；（5）土质边坡滑动面的确定。
