用PADS导出坐标文件
坐标数据导出方法
坐标数据导出方法有三种：1）利用PCB设计软件自身功能导出；2）利用专门CAM软件导出；3）将一种不常见的PCB文件格式转换为另外一种常见格式PCB文件后再导出。
具体采用何种方法要根据具体情况而定，不能一概而论，本文将逐一介绍这几种方法。
2利用PCB设计软件自身功能导出坐标数据这是最常见的坐标数据导出方法，大多数工厂都采用这种方法获取元件坐标数据，步骤大致可以分为三步：1）单位切换；2）设置坐标原点；3）坐标导出。
下面将分别介绍一些常见PCB设计软件坐标数据的导出方法。
2.1PADSPADS软件是Mentor公司出品的面向中低端用户的一款优秀电路板设计软件，目前最新版本号是2007，PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。
2）切换公制单位。
因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。
具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中DesignUnit栏中选择Metric，即切换为公制单位。
3）设定坐标原点。
选择菜单“Setup→SetOrigin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。
4）输出坐标数据。
选择菜单“File→CAM”，弹出如图1所示界面，在Side栏中选择PCB顶层或底层（ToporBottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择DynapertPromann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
图1PADS坐标数据输出2.2ProtelProtel软件是最早进入中国板级设计市场的PCB设计软件，在中国拥有众多的用户，影响力巨大，目前最新版本号是AD6.9，本文以Protel99软件为例介绍坐标文件导出方法，步骤如下：1）用Protel99软件打开PCB文件。
2）设定原点。
坐标数据导出方法
坐标数据导出方法有三种：1）利用PCB设计软件自身功能导出；2）利用专门CAM软件导出；3）将一种不常见的PCB文件格式转换为另外一种常见格式PCB文件后再导出。
具体采用何种方法要根据具体情况而定，不能一概而论，本文将逐一介绍这几种方法。
2利用PCB设计软件自身功能导出坐标数据这是最常见的坐标数据导出方法，大多数工厂都采用这种方法获取元件坐标数据，步骤大致可以分为三步：1）单位切换；2）设置坐标原点；3）坐标导出。
下面将分别介绍一些常见PCB设计软件坐标数据的导出方法。
2.1PADSPADS软件是Mentor公司出品的面向中低端用户的一款优秀电路板设计软件，目前最新版本号是2007，PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。
2）切换公制单位。
因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。
具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中DesignUnit栏中选择Metric，即切换为公制单位。
3）设定坐标原点。
选择菜单“Setup→SetOrigin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。
4）输出坐标数据。
选择菜单“File→CAM”，弹出如图1所示界面，在Side栏中选择PCB顶层或底层（ToporBottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择DynapertPromann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
图1PADS坐标数据输出2.2ProtelProtel软件是最早进入中国板级设计市场的PCB设计软件，在中国拥有众多的用户，影响力巨大，目前最新版本号是AD6.9，本文以Protel99软件为例介绍坐标文件导出方法，步骤如下：1）用Protel99软件打开PCB文件。
2）设定原点。

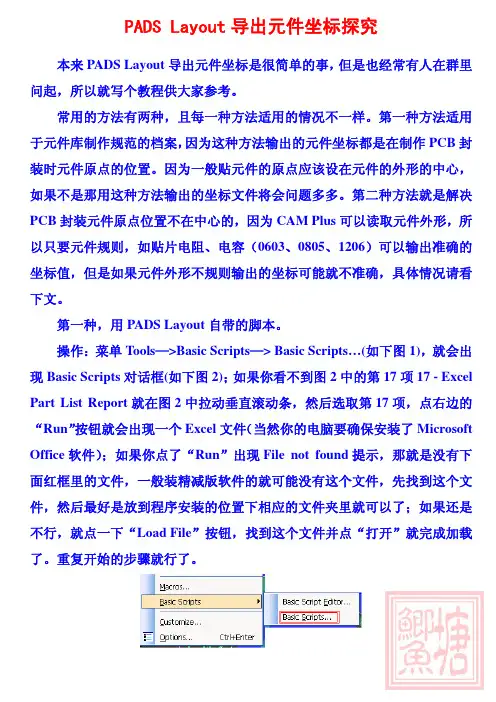

Layout鲫鱼塘――PADS Layout导出元件坐标探究
PADS Layout导出元件坐标探究本来PADS Layout导出元件坐标是很简单的事，但是也经常有人在群里问起，所以就写个教程供大家参考。
常用的方法有两种，且每一种方法适用的情况不一样。
第一种方法适用于元件库制作规范的档案，因为这种方法输出的元件坐标都是在制作PCB封装时元件原点的位置。
因为一般贴元件的原点应该设在元件的外形的中心，如果不是那用这种方法输出的坐标文件将会问题多多。
第二种方法就是解决PCB封装元件原点位置不在中心的，因为CAM Plus可以读取元件外形，所以只要元件规则，如贴片电阻、电容（0603、0805、1206）可以输出准确的坐标值，但是如果元件外形不规则输出的坐标可能就不准确，具体情况请看下文。
第一种，用PADS Layout自带的脚本。
操作：菜单Tools—>Basic Scripts—> Basic Scripts…(如下图1)，就会出现Basic Scripts对话框(如下图2)；如果你看不到图2中的第17项17 - Excel Part List Report就在图2中拉动垂直滚动条，然后选取第17项，点右边的“Run”按钮就会出现一个Excel文件（当然你的电脑要确保安装了Microsoft Office软件）；如果你点了“Run”出现File not found提示，那就是没有下面红框里的文件，一般装精减版软件的就可能没有这个文件，先找到这个文件，然后最好是放到程序安装的位置下相应的文件夹里就可以了；如果还是不行，就点一下“Load File”按钮，找到这个文件并点“打开”就完成加载了。
重复开始的步骤就行了。
第二种，用CAM Plus…。
操作：菜单File—> CAM Plus…(如下图1),出现CAM Plus对话框(如下图2)。
Part Definition Filename下面的文件名随便写一个;Side下根据需要选Top或Bottom（选Bottom面时X坐标可能会出现负值，是否需要将负号去掉自己看着办吧！）;Part下的选项一般选SMT输出相应层的贴片元件坐标，其它选项自己试着玩；Read Part Definitionas、Read Value Attributes、Verify File可以全部选取；但是Batch Part Def. File项不要选取，我试过好几次，选取了这一项就会出现“Warning: No files created. Nothing selected”提示；Output Format下是可以根据各种机器输出相应的档案，如果不知道机器型号品牌就选Dynapert Promann.其它设置不需要更改。
Pads使用教材
常见CAD软件使用说明（转换Gerber与贴片文件）Prepared by：顾峰一、PADS PADS 软件是Mentor 公司出品的面向中低端用户的一款优秀电路板设计软件，PADS 软件导出坐标文件步骤如下： 后缀名为：".pcb"的文件使用该软件进行处理。
1.1打开文件：2011年11月11日1234第一步：旋转打开键第二步：选择对应文件打开后状态Tips ：1，Shift 键+鼠标滚轮：图左右移动；2，Alt 键+鼠标滚轮：图上下移动；3，Ctrl 键+鼠标滚轮：图放大、缩小。
1.2设置零点1.3导出Gerber数据：第一步：选择Setup--Set Origin第二步：移动光标至对应位置，并单击鼠标确认键。
第三步：点击”是“，设置完成此标记为：零点位置第一步：选择File--CAM...121第二步：选择Add2Routing/Split Plane：焊盘层前缀：art S ilkscreen：网印层前缀：sst Paste Mask：钢网层（SMT贴片元件焊盘）前缀：smdS older Mask：阻焊层前缀：sm A ssembly：元件位置图前缀：adt 文件名称：设置格式67第三步：输入文件格式名称、选择产生文件类型、设置各参数3458Pads ：焊盘；Traces ：走线；Lines ：线；Vias ：通孔；Copper ：铜盘；Text ：文字；9板外框101112选择生产数据存储路径。
默认路径：\PADS9.2\PADS Projects\CAM\default\第四步：转换成需要的Gerber 文件1.4导出C AD数据：12344-15第一步：选择File--CAM Plus第二步：设置相关参数，并产生坐标文件文件生成的路径为：上图所示。
文件用“记事本”可以打开。
6。
PADS库元件导入导出步骤
PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。
8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。
9.导入结束。
PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。
5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。
6.导出结束。
PADS PCB软件
PADS PCB 软件1.导坐标File —CAM Plus ---如图设置好 --- Run （即确定）Tools ---- BasiC-Scripts --- BasiC-Scripts..—出现BasiC-Scripts 方框---17.Excel part ListReport --- Run 即可导出坐标。
2.查找位号位号快捷键：出现方框，输入SS + 位号 3.导GERBER （钢网文件）在下面步骤前需在桌面建立个文件夹来存放GERBER 文件。
File —CAM..----出现下图1---CAM DireCtory 下选<Create> ----出现下图2---点Browse -- 出现图3—选C 、用户名Docu ments and settings --选电脑用户名HX147— -桌面文件夹名称 –OK –OK （存放路径设置好） 接下来导GERBER导GERBER 见“说明1”步骤，每个层可先预览再点Run 导出。
4.设置丝印、打印丝印（设置丝印图及导出丝印图）见图1，File —CAM..---Add –出现图4 -- Document Name ：为命名--Fadriction Layer ：选Top -- 点下Layers -- 出现图5 ---图5如“说明2”设置好点OK ----图4 Options 预览-设置此三项---Run 即可图1图3图25. GERBER颜色层、显示该元件位、改位号线、快捷键、测量焊盘颜色层快捷键：Ctrl控制 + Alt换档 + C 同时按下可打开GERBER颜色层，就可以修改颜色层Ctrl + Alt + C：查看TOP、BOM面或关闭其中一面显示该元件位：Ctrl + C，查位号后该位不好看就快捷键方式该位就会显为高亮白色改位号线：Setup --- Display colors “改颜色框出现”。
（或输入SS+位号出现该位高亮时双击位号出现修改框）快捷键：Ctrl控制 + W ：放大，Home 起始：是返回原图，Pgup上页：是放大，Pgdn下页缩小，测量焊盘：鼠标点焊盘边缘 --- Q ---Ente 回车。
PADS9.3--PADS-Layout-PCB坐标导出模板制作流程
PADS9.3 -PADS Layout PCB坐标导出模板制作流程
1、在桌面上找到PADS Layout的快捷方式，双击或右击打开并运行如下图 1、图 2所示。
图 1
图 2
2、选择并点击上面菜单栏中的“Tools”，可以看到下拉菜单如下图3
图 3
3、选择“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，如图 4。
图 4
4、在向导中选择“PADS Layout Script Wizard”，然后点击“Run”，之后按照下面的步骤进行操作。
5、点击“Next”，在出现的向导中选择导出的坐标的格式，一般默认为Noteoad格式，这里我设置为Excel格式，之后点击“Next”，如图 7。
图 6
图 8
图 10
图 12
最后，选择“Finish”即可完成模板的创建，或可以点击“Finish & Run Report Now”，既可以出现EXCEL表格形式的坐标文件。
今后需要导出PCB上元器件坐标时，即可从“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，并在向导中选择“Excel-M”，然后点击”Run“即可。
图 13
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
PADS导出贴片机坐标方法
1.打开文件：
2.设置原点，如下图所示：
常用的贴片机坐标的原点为：确定板子在生产时的流向后，pcb的左下角为设备的默认原点，
也可以使用其他位置，但必须在导出坐标后要告诉（记录）在导出坐标时原
如下图中所示。
PADS2007/6.9导出贴片机坐标的具体方法
无锡百晟科技
SMT焊接专家
将鼠标的十字图标拖至如上图位置，PCB左下角点击 确定。
出现以上对话框后，选择“是”
3.PCB原点设置完成后，开始按以下步奏进行坐标的导出：
在文件选项中，点击以上CAM插件按钮后，出现以下的对话框，开始需要进行设置
如下图所示，如果pcb有两个贴片面，需要将TOP和BOT面分开倒出，以先导出TOP面为例，进行操作，下图中将要导出的零件设置为贴片元件（表面贴装）
选择dvnp…
点击“运行”文件：
出现以上对话框，点“确定”
出现导出文件的保存路径（请记好），及导出文件的名称。
按照提示的文件路径，找到刚才导出的文件，如上图，然后对文件做一下格式转换，将其从刚导出的文件格式转化为普通的文本文件即可，这样就ok。
具体步骤如下：
4文件格式的转化.
用每台电脑都有的软件“写字板”打开文件：
如上图中的，4列的数据就是贴片机需要的元件原始坐标。
后将其另存为.txt
选择要保存的文本文件的路径，及改变名称，点击“保存”
如上图即时所导出的文件，如有问题请联系：alanlee88@如是双面板BOT面导出方法和TOP面的完全相同，就是在选择板层时选BOT。
如下图所示：
无锡百晟科技有限公司
工程部：李庆
alanlee88@ 2015.04.02。
PADS 导出元件坐标信息V1.1
PADS2004 导出元件坐标信息的方法（V1.1）在使用贴片机时需要PCB的贴片元件的坐标信息，下面是导出PCB元件的坐标信息方法。
第一种方法，使用CAM Plus，直接找贴片机对应的格式输出，若没有对应的贴片机的格式，可选择Dynapert Promann，再对文件进行编辑，得到所需的元件坐标信息。
1、打开PCB文件，将单位设为米制，Setup->Preferences->Global->Design Units->Metric2、设置原点：以某一Mark点中心为原点。
用鼠标选中某一Mark点，Setup->Set Origin3、点击File->CAM Plus，选择Side，选择Parts：SMT，在选择Output格式，点击Run第二种方法，通过Basic Script语言导出，具体方法如下。
1、设置单位为米制；2、设置原点；3、导出元件坐标信息使用Tools->Basic Scripting->Basic Scripts->Load Files 导入Deye PCB Part Position Report.bas文件，勾选In menu，点击Run。
第二次使用这个功能时，不用再导入脚本文件，直接点击Tools-> Basic Scripting->Deye PCB Part Position Report通过上面的操作后，得到所有元件坐标信息的Excel表，其中SMD列，Yes表示为贴片元件，No表示插件。
通过SMD列排序后剔除插件元件、Mark点、不贴的元件即可。
注意：表中Orient列为器件的旋转角度，这些角度是相对于所作decal库摆放的旋转角度，可能与上贴片机的角度有异。
Ref Des. Part Decal X[mm] Y[mm] Orient SMDPartTypeCD6 CD-D08P3.5 88.8577.46590No N-CD-470UF-M-16V-插件-8X12CD7 CD-D10P5 95.31567.4590No CD-1000UF-M-25V-插件-10X17CD13 CD-D5P2 92.201128.26290No CD-47UF-M-25V-插件-5X11CD14 CD-D5P2 -1.47476.61890No CD-47UF-M-25V-插件-5X11CD15 N-CD-680UF/400V-DL 55.59441.85180No CD-680UF-M-450V-插件-35X50CN11 CN-T4.8B-华富-P4.5-1147.41811.13190NoCN-T4.8B-P4.5-华富-1CP1 CN-T6.3B-P4.8 17.97388.32590No N-CN-T6.3B-P4.8-华富.CX4 CX-L18W5P15 37.89398.468180No CX-104-M-275VAC-X2-L18W5P15CY1 CY-P7.5/P10 142.47952.986180No CY-472-M-250VAC-Y2-D10P7.5CY2 CY-P7.5/P10 150.06152.8390No CY-472-M-250VAC-Y2-D10P7.5D11 DB-GBJ-W -12.38626.233270No D-D25XB60-25A-600V-GBJ-WDAS1 N-F-DAS-P25 161.5487.2190No F-DSA1-DLF1 F-07A5-DL 161.39994.04190No N-F-FUSEH-DLFUSE1 FU-D7P40 142.73119.989180No FU-15A-250V-慢断-陶瓷带引线.C29 C-0603 53.984119.633270Yes C-104-K-50V-X7R-060 3C77 C-0603 2.13189.29790Yes C-104-K-50V-X7R-060 3D1 D-SMA 90.26454.111180Yes D-HER107(US1K)-1A-8 00V-SMAD2 D-SMA 30.94478.9050Yes D-HER107(US1K)-1A-8 00V-SMAD3 D-1206 79.19784.50190Yes D-1N4148-1206(LL34) L5 L-0805 54.00688.248270Yes L-CBG201209U121-120Ω-300MA-0805L6 L-0805 64.27688.39290Yes L-CBG201209U121-120Ω-300MA-0805LED1 LED-1206-AI 7089.84290Yes LED-R-40MA-H-660NM-1206-AILED2 LED-0805-AI 91.075106.352270Yes LED-G-30MA-0805-AI M1 MARK_RQ-JL 155.23132.5860Yes O-MARK_RQR5 R-0805 13.331129.9610Yes R-1K-F-0805R34 R-0805 97.28958.618180Yes R-270Ω-J-0805R35 R-0805 23.856104.969180Yes R-5.1K-J-0805R37 R-1206 86.58933.28490Yes N-R-680K-J-1206U1 U-QFP48-0.5 57.426104.221180Yes U-TMS32028023PT-3.3 V-MCU-QFP48U2 U-SO16N 101.28484.527270Yes U-ULN2003AD-12V-SOP 16U9 U-SO8N 18.527123.7390Yes U-TLC2272ID-±8V±2.2%-SOP8U11 U-SOT223 85.39385.081180Yes U-AZ1117BH-3.3TRG1( GH17M)-3.3V-1A-SOT2 23VD1 D-SMA 113.074107.35790Yes D-1N4007-1A-1000V-SVD4 Q-SOT23 50.93590.597270Yes D-BAS40-04LT1-40V-2 00MA-5NS-SOT23VD6 D-1206 60.70567.678180Yes D-1N4148-1206(LL34)在自动插件机所需的元件宽度信息，可从插件元件的封装信息里“Part Decal”中查找，封装名称中字母的含义如下：D——直径；P——脚距；L——长度；W——宽度；H——高度；以上单位为mm；如电解电容的封装“CD-D10P5”表示元件直径为10mm、脚距为5mm。
PADS库元件导入导出步骤
PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。
8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。
9.导入结束。
PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。
5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。
6.导出结束。
PADS软件导出坐标文件步骤
PADS软件导出坐标文件步骤
PADS软件导出坐标文件步骤
PADS软件导出坐标文件步骤如下：
1）用PADS打开PCB文件。
2）切换公制单位。
因为贴片机的单位是mm，有些图形是以mil 作单位，所以要切换成公制单位。
具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中Design Unit栏中选择Metric，即切换为公制单位。
3）设定坐标原点。
选择菜单“Setup→ Set Origin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。
4）输出坐标数据。
选择菜单“File→ CAM Plus”，在弹出界面中，Side栏中选择PCB顶层或底层（T op or Bottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择Dynapert Promann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
