MOSFET，即金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种常用的电子器件。
它是由金属-氧化物-半导体结构组成的，其中金属是用作电极，氧化物作为绝缘层，半导体用于控制电流的流动。
MOSFET的工作原理基于场效应。
场效应是指通过加电场来改变半导体导电性质的现象。
MOSFET有三个电极，即源极（Source）、漏极（Drain）和栅极（Gate）。
当栅极与源极之间的电压（称为栅源电压）低于临界电压时，MOSFET处于关态，导通电流较小；当栅源电压高于临界电压时，MOSFET 处于开态，导通电流较大。
在MOSFET中，栅源电压的变化会引起栅极下方的氧化层形成一个电荷层，这个电荷层的分布会改变半导体的导电性质。
当栅源电压低于临界电压时，电荷层形成，并且电流无法通过MOSFET。
而当栅源电压高于临界电压时，电荷层被抵消或者撤去，使得电流能够自由通过MOSFET。
在MOSFET中，通过栅极电压的变化，可以控制MOSFET的导通与关断，因此可用作开关或放大器。
与普通晶体管相比，MOSFET具有较低的输入电阻和较高的输入电容，同时功耗较低。
因此，MOSFET广泛应用于集成电路、功率放大器、信号处理器等领域。

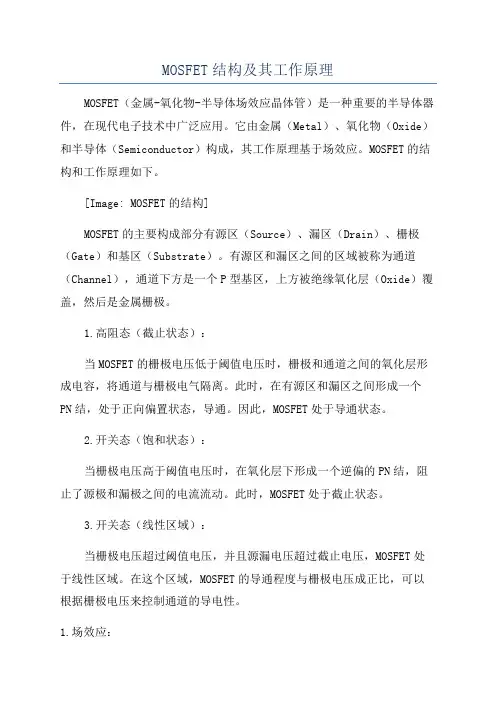

MOSFET结构及其工作原理
MOSFET结构及其工作原理MOSFET（金属-氧化物-半导体场效应晶体管）是一种重要的半导体器件，在现代电子技术中广泛应用。
它由金属（Metal）、氧化物（Oxide）和半导体（Semiconductor）构成，其工作原理基于场效应。
MOSFET的结构和工作原理如下。
[Image: MOSFET的结构]MOSFET的主要构成部分有源区（Source）、漏区（Drain）、栅极（Gate）和基区（Substrate）。
有源区和漏区之间的区域被称为通道（Channel），通道下方是一个P型基区，上方被绝缘氧化层（Oxide）覆盖，然后是金属栅极。
1.高阻态（截止状态）：当MOSFET的栅极电压低于阈值电压时，栅极和通道之间的氧化层形成电容，将通道与栅极电气隔离。
此时，在有源区和漏区之间形成一个PN结，处于正向偏置状态，导通。
因此，MOSFET处于导通状态。
2.开关态（饱和状态）：当栅极电压高于阈值电压时，在氧化层下形成一个逆偏的PN结，阻止了源极和漏极之间的电流流动。
此时，MOSFET处于截止状态。
3.开关态（线性区域）：当栅极电压超过阈值电压，并且源漏电压超过截止电压，MOSFET处于线性区域。
在这个区域，MOSFET的导通程度与栅极电压成正比，可以根据栅极电压来控制通道的导电性。
1.场效应：2.载流子运动：当MOSFET处于截止状态时，通道中的载流子（电子或空穴）会被源区和漏区的电场吸引，从而在通道中形成电流。
3.栅极电压控制：MOSFET作为一种重要的半导体器件，在很多领域中被广泛应用，例如电源管理、放大电路、开关电路等。
其优点包括：低功耗、高频响应、体积小等。
因此，对于理解MOSFET的结构和工作原理非常重要。
理解MOSFET的工作原理，有助于我们更好地应用它来满足不同的电子设备需求。
MOSFET结构及其工作原理详解
MOSFET结构及其工作原理详解MOSFET（Metal–Oxide–Semiconductor Field-Effect Transistor）是一种具有金属-氧化物-半导体结构的场效应晶体管。
它是当今集成电路中最重要的器件之一，广泛应用于数字电路、模拟电路和电源管理等领域。
MOSFET的结构由基底区、栅极和漏源区组成。
其中基底区是一个高纯度的硅片，上面覆盖着一层极薄的氧化物（通常是二氧化硅）。
栅极则是一个通过绝缘物质电隔离的金属电极，漏源区则分别用P型和N型的材料制作。
栅极和漏源区之间通过一条被控制的通道连接。
1.静态工作原理：在静态情况下，当栅极与漏源区之间无电压时，MOSFET处于关断状态。
这是因为漏源区之间的田径型结构形成了一个PN 结，使得电流无法从漏源区流过。
此时，基底区中的悬浮载流子数量较少。
2.接近开通工作原理：当在栅极上施加正向电压时，栅极电场会穿透氧化物并影响到基底区。
如果电压足够高，栅极电场将吸引基底区中的自由电子，从而形成了一个电子通道。
这使得电流可以从漏源区流经该通道。
此时，MOSFET被激活，处于导通状态。
3.饱和工作原理：当在栅极上施加较高的电压时，栅源电场将吸引漏源区的电子，从而增加通道中的电流。
当通道已经完全饱和时，进一步增加栅极电压将不会对电流产生更大的影响。
4.阈值电压：在MOSFET导通之前，必须施加足够的电压使得栅极电场能够穿透氧化物并影响到基底区。
这个电压被称为阈值电压。
栅极电压低于阈值电压时，MOSFET处于关断状态。
MOSFET通过调控栅极电压来控制漏源区之间的电流流动。
当栅极电压高时，通道电阻变小，电流流动更容易；当栅极电压低时，通道电阻增大，电流流动受阻。
这使得MOSFET可以用来实现数字信号的放大、开关和逻辑门等功能。
总的来说，MOSFET是一种基于栅极电压调控的场效应晶体管，利用栅极电场来控制通道中的载流子，从而实现对电流流动的控制。
它具有体积小、功耗低、开关速度快等优点，是现代电子器件中不可或缺的一部分。

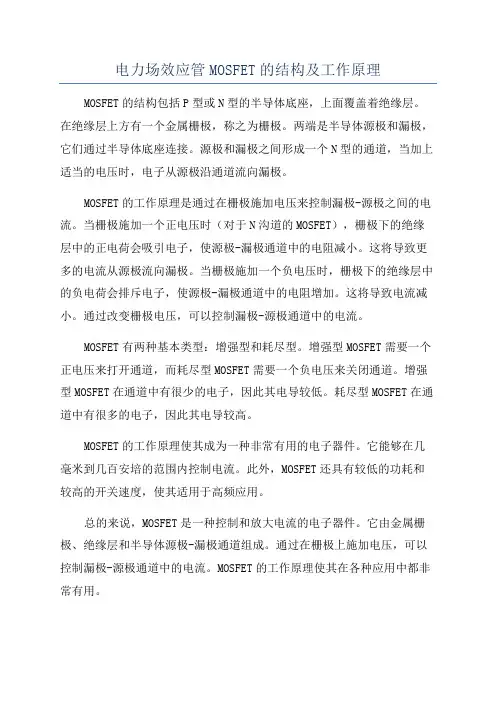

电力场效应管MOSFET的结构及工作原理
电力场效应管MOSFET的结构及工作原理MOSFET的结构包括P型或N型的半导体底座，上面覆盖着绝缘层。
在绝缘层上方有一个金属栅极，称之为栅极。
两端是半导体源极和漏极，它们通过半导体底座连接。
源极和漏极之间形成一个N型的通道，当加上适当的电压时，电子从源极沿通道流向漏极。
MOSFET的工作原理是通过在栅极施加电压来控制漏极-源极之间的电流。
当栅极施加一个正电压时（对于N沟道的MOSFET），栅极下的绝缘层中的正电荷会吸引电子，使源极-漏极通道中的电阻减小。
这将导致更多的电流从源极流向漏极。
当栅极施加一个负电压时，栅极下的绝缘层中的负电荷会排斥电子，使源极-漏极通道中的电阻增加。
这将导致电流减小。
通过改变栅极电压，可以控制漏极-源极通道中的电流。
MOSFET有两种基本类型：增强型和耗尽型。
增强型MOSFET需要一个正电压来打开通道，而耗尽型MOSFET需要一个负电压来关闭通道。
增强型MOSFET在通道中有很少的电子，因此其电导较低。
耗尽型MOSFET在通道中有很多的电子，因此其电导较高。
MOSFET的工作原理使其成为一种非常有用的电子器件。
它能够在几毫米到几百安培的范围内控制电流。
此外，MOSFET还具有较低的功耗和较高的开关速度，使其适用于高频应用。
总的来说，MOSFET是一种控制和放大电流的电子器件。
它由金属栅极、绝缘层和半导体源极-漏极通道组成。
通过在栅极上施加电压，可以控制漏极-源极通道中的电流。
MOSFET的工作原理使其在各种应用中都非常有用。

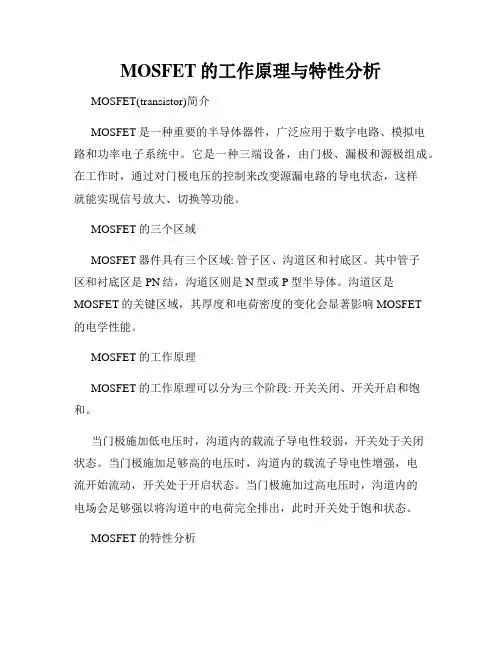

MOSFET的工作原理与特性分析
MOSFET的工作原理与特性分析MOSFET(transistor)简介MOSFET是一种重要的半导体器件，广泛应用于数字电路、模拟电路和功率电子系统中。
它是一种三端设备，由门极、漏极和源极组成。
在工作时，通过对门极电压的控制来改变源漏电路的导电状态，这样就能实现信号放大、切换等功能。
MOSFET的三个区域MOSFET器件具有三个区域: 管子区、沟道区和衬底区。
其中管子区和衬底区是PN结，沟道区则是N型或P型半导体。
沟道区是MOSFET的关键区域，其厚度和电荷密度的变化会显著影响MOSFET的电学性能。
MOSFET的工作原理MOSFET的工作原理可以分为三个阶段: 开关关闭、开关开启和饱和。
当门极施加低电压时，沟道内的载流子导电性较弱，开关处于关闭状态。
当门极施加足够高的电压时，沟道内的载流子导电性增强，电流开始流动，开关处于开启状态。
当门极施加过高电压时，沟道内的电场会足够强以将沟道中的电荷完全排出，此时开关处于饱和状态。
MOSFET的特性分析MOSFET的主要特点包括输入电容容量小、输入阻抗高、开关速度快等优点。
此外，MOSFET还能够承受较高的漏极电压，且散热能力较强。
因此，在功率电子控制领域中，MOSFET器件被广泛应用。
然而，MOSFET也存在一些缺点。
例如，在温度较高时，沟道区中的电荷易被热激发捕获，导致输出特性发生变化。
另外，在高频率条件下，MOSFET的损耗也会增加，从而限制其在高频电路中的应用。
MOSFET的发展趋势近年来，MOSFET技术在模拟和数字电路中得到快速发展。
一些新型器件如原创DMOS（Double-Diffused MOS）技术、中空MOSFET技术等得以应用，因此，MOSFET的特性和性能将继续得到不断提升。
总结MOSFET是一种广泛应用的半导体器件，其原理和特性分析可帮助我们更好地理解其在电子领域中的应用。
虽然MOSFET存在一些缺点，但其在功率电子控制和数字领域中的应用前景广阔，未来可继续期待其发展。
MOSFET基本工作原理
11.3 MOSFET 基本工作原理MOS 场效应晶体管的电流之所以存在，是由于反型层以及氧化层－半导体界面相邻的沟道区中的电荷流动所至。
我们已经讨论了增强型MOS 电容中反型层电荷形成的机理。
我们也可以在P 型半导体的表面人为掺杂N 型杂质，以使表面反型，从而制造出耗尽型MOS 器件，这种器件在零栅压时沟道就已经存在了。
11.3.1 MOSFET 的结构如果在MOS 电容系统中的半导体表面两端掺杂与衬底杂质类型相反的高浓度区，就会制成MOS 器件。
MOS 器件共有四种类型： N 沟道增强型MOSFETN 沟道耗尽型MOSFET P 沟道增强型MOSFET P 沟道耗尽型MOSFET增强型MOS 器件的含义是：氧化层下面的半导体衬底在零偏压时是不反型的。
即半导体表面不形成沟道。
耗尽型MOS 器件的含义是：氧化层下面的半导体衬底在零偏压时是反型的。
即半导体表面形成了沟道。
N 沟道增强型MOS 器件在外加电压超过其阈值电压TN V 时，半导体表面才能形成反型层沟道。
形成的反型层沟道由载流子电子组成。
它的阈值是正值。
P 沟道增强型MOS 器件在外加电压超过其阈值电压TP V −时，半导体表面才能形成反型层沟道。
形成的反型层沟道由载流子空穴组成。
它的阈值是负值。
N 沟道耗尽型MOSFET 的阈值电压为负值。
必须施加负的栅压才能将沟道中已有的电子推离表面，使表面产生耗尽状态或空穴堆积状态。
P 沟道耗尽型MOSFET 的阈值电压为正值。
必须施加正的栅压才能将沟道中已有的空穴推离表面，使表面产生耗尽状态或电子堆积状态。
MOSFET 是一个四端器件，分别称为： 漏极（符号表示D ）； 源极（符号表示S ） 栅极（符号表示G ） 衬底（符号表示B ）栅极和衬底分别对应我们前面讲过的MOS 电容的栅极和衬底。
四种MOS 器件类型的电路符号和所对应的剖面图见下图图11.35 n 沟增强型MOSFET 的剖面图和电路符号 图11.36 n 沟耗尽型MOSFET 的剖面图和电路符号图11.37 p 沟增强型MOSFET 的剖面图和电路符号 图11.37 p 沟耗尽型MOSFET 的剖面图和电路符号11.3.2 MOS 器件的电流电压关系的基本概念仍以N 沟增强型MOSFET 为例。
mosfet基本工作原理
mosfet基本工作原理
场效应晶体管（MOSFET）是一种常用的电力器件，其基本工作原理是利用电场控制电流流动。
MOSFET由三个电极构成：源极（S）、栅极（G）和漏极（D）。
当电压施加在源极和漏极之间时，漏极和源极之间形成了一个电流通道。
这个通道是由两个特别掺杂的半导体材料——N型半导体（漏极和源极之间的区域）和P型半导体（通道区域）组成的。
当没有电压应用到栅极时，通道处于关闭状态，电流无法从源极流向漏极。
这是因为P型半导体的空穴和N型半导体的电
子互相结合形成一个正负电荷的屏障，阻止电流通过。
然而，一旦栅极施加了一个正电压，栅极下面的绝缘层上的电荷会产生一个电场。
这个电场会吸引P型半导体中的正空穴
或N型半导体中的负电子来到通道区域，从而消除了原本的
正负电荷屏障。
通道打开，允许电流从源极流向漏极。
通道的导电性与栅极电压有关，电压越高，通道电阻越小，电流流动越畅通。
因此，通过调整栅极电压，可以精确控制MOSFET的导通和截止状态，从而实现对电流的精确控制。
总结来说，MOSFET的基本工作原理是通过电场效应控制电
流的流动。
通过施加不同的电压到栅极，可以调整通道的电阻，进而控制电流的大小和流动方向。
MOSFET结构及其工作原理详解
MOSFET结构及其工作原理详解MOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的半导体器件，广泛应用于电子设备中。
它由金属、氧化物和半导体构成，通过不同电压的施加来控制电流的流动。
下面将详细介绍MOSFET的结构和工作原理。
MOSFET的结构主要包括源极（Source）、漏极（Drain）、栅极（Gate）和绝缘层（Insulator）四个部分。
其中，源极和漏极是N型或P型半导体材料，栅极是金属材料，绝缘层一般采用二氧化硅。
栅极和绝缘层之间形成了一个电容，称为栅氧化物电容。
首先是摩尔斯电势形成。
当源极和漏极之间的电压为零时，栅极施加一个正电压，导致栅氧化物电容上积累了正电荷，使得绝缘层下的半导体材料形成了一个负摩尔斯电势。
这个负摩尔斯电势吸引了漏极和源极之间的电子，形成了一个电子云。
接下来是沟道形成。
当栅极施加的正电压增加到一定程度时，负摩尔斯电势足够吸引漏极和源极之间的电子，使其在绝缘层下形成一个导电通道，这个通道就叫做沟道。
沟道的形成使得源极和漏极之间形成了一个导电路径。
最后是沟道电流的控制。
当栅极施加的正电压继续增加时，沟道的宽度和电阻都会减小，从而使得漏极和源极之间的电流增大。
反之，当栅极施加的正电压减小时，沟道的宽度和电阻增大，电流减小。
因此，通过调节栅极电压，可以控制源极和漏极之间的电流大小。
总结起来，MOSFET的工作原理就是通过栅极电压的变化，控制源极和漏极之间的电流大小。
这种控制是通过绝缘层下形成的沟道来实现的，当栅极电压足够大时，沟道形成并导通，电流得以流动；当栅极电压减小时，沟道关闭，电流停止流动。
mosfet工作原理
mosfet工作原理1. MOSFET的工作原理MOSFET的初衷是：MOS（金属氧化物半导体），FET（场效应晶体管），即金属层（M）的栅极被氧化物层（O）隔开，以通过以下效应控制半导体电场（S）场效应晶体管。
功率场效应晶体管也分为结型和绝缘栅型，但通常主要指绝缘栅型的MOS型（金属氧化物半导体FET），称为功率MOSFET（功率MOSFET）。
结型功率场效应晶体管通常称为静态感应晶体管（StaTIc InductionTIon Transistor-SIT）。
其特点是利用栅极电压控制漏极电流，驱动电路简单，所需驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但是电流容量小，耐压低。
适用于功率不超过10kW的电力电子设备。
2.功率MOSFET的结构和工作原理功率MOSFET的类型：根据导通通道，它可以分为P通道和N通道。
根据栅极电压幅值，可分为：耗尽型；耗尽型。
当栅极电压为零时，漏极与源极之间存在导电通道，为增强型。
对于N（P）沟道器件，栅极电压大于（小于）在零时存在一个导电沟道，而功率MOSFET主要是N沟道增强型。
2.1。
功率MOSFET结构功率MOSFET的内部结构和电气符号如图1所示。
当导通时，只有一个极性的载流子（多个载流子）参与导电，并且它是一个单极晶体管。
传导机制与低功率MOS晶体管的传导机制相同，但结构上存在很大差异。
低功率MOS晶体管是横向导电器件。
大多数功率MOSFET使用垂直导电结构，也称为VMOSFET （VerTIcal MOSFET），可大大提高MOSFET器件的电阻。
电压和电流承受能力。
根据垂直导通结构的不同，分为采用V型槽的垂直导通的VVMOSFET和具有垂直导通的双扩散MOS结构的VDMOSFET（垂直双扩散MOSFET）。
本文主要以VDMOS器件为例。
功率MOSFET是多个集成结构。
例如，国际整流器公司的HEXFET使用六边形电池。
西门子的SIP MOSFET使用方形单元。
电力mosfet工作原理
电力mosfet工作原理
电力 MOSFET（金属氧化物半导体场效应晶体管）是一种常用的
功率开关器件，其工作原理如下：
1. 结构，电力 MOSFET由源极（S）、漏极（D）和栅极（G）
组成。
源极和漏极之间有一个N型沟道，栅极上有一层绝缘层（氧
化层）和金属栅极。
2. 导通状态，当栅极与源极之间的电压为零或负电压时，栅极
与沟道之间的绝缘层会阻止电流流动，电力 MOSFET处于截止状态，不导电。
3. 开启状态，当栅极与源极之间施加正电压时，栅极与沟道之
间的绝缘层被击穿，形成一个导电通道，电流可以从漏极流向源极，电力 MOSFET进入导通状态。
4. 控制电压，通过改变栅极与源极之间的电压，可以控制电力MOSFET的导通与截止状态。
当栅极与源极之间施加适当的正电压时，电力 MOSFET导通，可以承载较大的电流；当栅极与源极之间施加
零电压或负电压时，电力 MOSFET截止，不导电。
5. 开关特性，电力 MOSFET具有良好的开关特性，其导通电阻很小，截止时的电阻很大，能够实现高效率的功率开关。
6. 控制方式，电力 MOSFET可以通过控制栅极电压的大小和施加的电压极性来控制其导通和截止状态。
常见的控制方式包括电压控制和电流控制。
总结起来，电力 MOSFET通过栅极电压的控制来调节其导通和截止状态，实现功率开关功能。
它具有低导通电阻、高开关速度和可靠性等特点，在电力电子、电源管理、电机驱动等领域得到广泛应用。
mosfet工作原理
MOS晶体管也称为场效应晶体管（FET），它是集成电路中的绝缘FET。
MOS的全名是金属氧化物半导体。
具体地，该名称描述了集成电路中的MOS晶体管的结构，即，将二氧化硅和金属添加到某个半导体器件中以形成栅极。
可以切换MOS晶体管的源极和漏极，这两个都是在p型背栅中形成的n型区域。
1. MOS晶体管的工作原理MOS晶体管也称为场效应晶体管（FET），它是集成电路中的绝缘FET。
MOS的全名是金属氧化物半导体。
具体地，该名称描述了集成电路中的MOS晶体管的结构，即，将二氧化硅和金属添加到某个半导体器件中以形成栅极。
可以切换MOS晶体管的源极和漏极，这两个都是在p型背栅中形成的n型区域。
在大多数情况下，两个区域是相同的。
即使两端进行了切换，设备的性能也不会受到影响。
MOS晶体管2. MOS晶体管的工作原理-MOS晶体管的结构特性MOS晶体管的内部结构如下图所示；导通时，只有一个极性载流子（多载流子）参与导通，这是一个单极晶体管。
传导机制与低功率MOSFET的传导机制相同，但结构差异很大。
低功率MOSFET是横向导电器件。
大多数功率MOSFET采用垂直导电结构，也称为VMOSFET，可大大提高MOSFET的耐压和电流电阻。
它的主要特点是在金属栅与通道之间有一层二氧化硅绝缘层，因此具有很高的输入电阻。
当管打开时，在两个高浓度n扩散区域中形成n型导电通道。
n沟道增强型MOS晶体管必须在栅极上施加正向偏置电压，只有当栅极源极电压大于阈值电压时，才能通过导通沟道来生成n沟道MOS晶体管。
N沟道耗尽型MOSFET是指具有导通沟道而无栅极电压（栅极源极电压为零）的n沟道MOS晶体管。
3. MOS晶体管的工作原理-MOS晶体管的特性3.1mos晶体管的输入输出特性对于具有公共源极连接的电路，源极和基板通过二氧化硅绝缘层隔离，因此栅极电流为0。
当VGSMOS晶体管的特性关于3.2mos晶体管的特性作为开关元件，MOS晶体管还处于截止或导通两种状态。
mosfet工作原理
mosfet工作原理
参考内容：
MOSFET（金属氧化物半导体场效应管）是一种半导体器件，它的工作原理基于半导体中的PN结和氧化层的场效应。
以下
是MOSFET的详细工作原理：
1. MOSFET结构：MOSFET由P型或N型半导体构成的基片
上分别沉积一层绝缘层和金属层，形成门极。
而它的源极和漏极就由基片本身或者通过不同的掺杂形成。
2. MOSFET工作原理：在MOSFET中，如果外加电压VGS
（门级源级电压）为正，门电场就会向下针对底部N型区的
电子运动，使它们从底部流向漏极。
这样就在N型区和P型
区之间形成了一个导通的沟道。
此时，因为底部电子数目不足，所以就导致了漏极电流的变化。
3. MOSFET的值：根据MOSFET的工作原理，它能够控制大
量的漏电流，而漏电流的大小取决于门电场的强弱。
因此，它的特性良好，可以用来控制不同的电路，如放大器、反馈电路、倍频器等等。
4. MOSFET的类型：MOSFET有两种类型，一种是增强型（Enhanced mode）MOSFET，另一种是消耗型（Depletion mode）MOSFET。
增强型MOSFET需要一定的门电压VGS
才能开始导电，因此被称为“增强型”，而消耗型则相反，不需要外加电压就能导电。
总之，MOSFET是一种在半导体领域应用广泛的器件，其工作原理是在PN结和氧化层的相互作用下实现场效应，从而实现不同电路的控制和放大。
mosfet的工作原理
mosfet的工作原理MOSFET，全称金属氧化物半导体场效应晶体管，是一种电子元件，具有高阻值和低功率消耗，因此在电子设备中得到广泛应用。
下面，我们来详细介绍一下MOSFET的工作原理。
一、MOSFET的基本结构MOSFET包含三个区域：源极（source）、漏极（drain）和栅极（gate）。
其中，源极和漏极之间的区域称为沟道（channel）。
沟道可以是P型或N型半导体，栅极由金属制成，与沟道之间被覆盖一层较薄的氧化物。
二、MOSFET的工作原理1.静态工作状态当MOSFET处于静态工作状态时，栅极没有电荷，此时沟道中也没有载流子。
因此，源极和漏极之间电阻很大，称之为高阻状态。
此时MOSFET的开关是关闭的。
2.栅极正电压如果栅极加上正电压，会将栅极和沟道之间的氧化物上形成电场，导致沟道中形成一个N型或P型区域（取决于沟道的本质类型）。
这种区域称之为导通道，是载流子的基地。
当电场强到一定程度，将在导通道中产生足够多的载流子，从而形成一个低阻通路，此时MOSFET 会打开。
3.栅极负电压当栅极加上负电压时，电场将减弱，因此导通道中的载流子数量减少。
而当负电压足够大时，栅极与沟道之间的电场会使导通道中的载流子数量减小，直到消失，MOSFET会处于高阻状态，即关闭状态。
三、MOSFET的特点1.高输入阻值由于MOSFET的栅极-沟道电容很大，因此输入阻值很高，对外来噪声的干扰很小。
2.低输出阻值在导通状态下，MOSFET的输出电阻很小，因此可以输送大电流，适合应用于功率放大器等高电流设备。
3.低功耗由于MOSFET导通时只需要极小的输入功率，因此功耗很低，适用于电池供电等功耗有限的设备。
总之，MOSFET是一种很重要的半导体器件，广泛应用于各种电子设备中。
掌握MOSFET的工作原理，可以更好地理解它的优点和缺点，并且能够更加有效地利用它。
MOS管工作原理
MOS管工作原理MOSFET（MOS型场效应晶体管）是一种三端器件，由金属-氧化物-半导体晶体管(MOS)的缩写组成。
它是一种主要用于功率放大和开关应用的半导体器件。
MOSFET的工作原理基于半导体材料中的电子和空穴的导电性质。
MOSFET由一块P型或N型的半导体材料（称为衬底）和一个被氧化层包围的绝缘栅层组成。
绝缘栅层上有一个金属电极（称为栅）来控制电流流过晶体管。
晶体管的输入端是栅，输出端是源极和漏极。
MOSFET的工作原理可以通过以下几个步骤来解释：1.堆栈电场形成：当在MOSFET的栅上加上一个正电压时（对于N型MOSFET，正压使电子在衬底和栅之间形成电场；对于P型MOSFET，则取负电压），电场会使半导体材料中的自由电子被引导到分布在栅电极附近的衬底区域中。
2.形成沟道：在栅上施加的电场足够强时，材料中的电子会通过衬底进入通道区域，形成一个导电的通道。
这个通道连接源极和漏极。
3.控制电流：通过改变栅电压，可以控制通道中的电流。
当栅电压非常低或负电压时，通道被切断，电流无法通过。
当栅电压为正时，通道打开，电流可以流过。
4.输出信号：源极和漏极上的电流和电压可以用来控制其他电路的功能。
当输入信号施加到栅上时，输出信号可以在源极和漏极之间生成。
MOSFET的工作原理使其非常适合用作开关和放大器。
作为开关，MOSFET可以控制电路的通断。
当栅电压高时，通道打开，允许电流流过；当栅电压低时，通道关闭，电流无法通过。
这使得MOSFET可以在数字电路中用作逻辑门和存储器元件。
作为放大器，MOSFET可以放大输入信号，输出一个放大后的信号。
通过控制栅电压，可以调整放大倍数。
MOSFET的高输入阻抗和低输出阻抗使其在放大电路中非常有用。
MOSFET有一些优点，包括低功耗、高开关速度、高输入阻抗和低噪声。
它还可以在高频率下工作，适用于射频和微波电路。
总结起来，MOSFET的工作原理是通过改变栅电压控制电流流过晶体管。
MOSFET的工作原理
MOSFET的工作原理MOSFET的工作原理基于半导体材料的特性，使用了金属-氧化物-半导体结构。
它的主要组成部分是源（Source）、栅（Gate）和漏（Drain）。
在一个PN结构的半导体基片上，形成了一个具有肖特基势垒的底部区域，称为漏（Drain）。
在绝缘氧化层上面生长了一层极薄的半导体层，称为通道层。
在MOSFET中，操作栅极与绝缘层之间不接触，通过绝缘层隔离。
当在栅极上施加一个正电压时，会形成一个电场，穿过绝缘层，在通道中形成一个空穴或电子的浓度。
这种操作方式叫做增强型MOSFET，当在栅极上施加一个负电压时，会使电场变弱，通道中的同名电荷减少，这称为耗尽型MOSFET。
将MOSFET放入工作状态的关键是控制栅极上的电压。
栅极电压与漏源电压的关系决定了MOSFET的工作状态。
在低电压下，当栅极电压低于其中一临界电压时，MOSFET是处于关闭状态。
在这种情况下，有一个很高的电阻，不会有电流通过。
当栅极电压超过其中一临界电压时，电场通过绝缘层并形成一个通道，导致源极和漏极之间形成一条导电路径。
这时的MOSFET是处于开启状态，有电流流过。
在这种情况下，MOSFET的电阻变得非常小，几乎可以忽略不计。
MOSFET的行为可以通过其开关特性进行更详细的分析。
当MOSFET处于开启状态时，当栅极电压与源电压之间的差异小于临界电压，MOSFET处于饱和区。
在这个区域，MOSFET可以看作一个电流源。
当栅极电压与源电压之间的差异超过临界电压，则MOSFET处于放大区。
当MOSFET处于关闭状态时，它可以看作一个电阻。
这个电阻称为漏源电阻，通常很大。
漏源电阻的值可以通过调整栅极电压来控制，从而调整MOSFET的工作状态。
总结来说，MOSFET的工作原理基于控制栅极电压来调整通道中的电荷浓度。
通过调整栅极电压，可以控制MOSFET的导通与否，以及导通时的电阻大小。
这使得MOSFET成为一种非常灵活和可靠的电子器件，广泛应用于各种电路中。
mosfet的工作频率
mosfet的工作频率MOSFET是一种常用于开关电路和放大器电路的半导体器件。
它具有速度快、功耗低、可靠性高等优点，因此被广泛应用于各种电子设备中。
本文将从工作频率角度介绍MOSFET的工作原理和影响工作频率的因素。
一、MOSFET的工作原理MOSFET是金属-氧化物-半导体场效应晶体管的简称。
它由源极、漏极和栅极三个电极组成，具有以下的特点：1.导通电压低：通过调整栅极电压可以控制MOSFET的导通情况，其导通电压较低。
2.电阻小：MOSFET内部的电阻很小，电流能够快速地通过MOSFET。
3.功耗低：由于MOSFET的导通电阻非常小，因此在工作状态下不会产生过多的热量，功耗较低。
基本的MOSFET工作原理如下：当栅极施加一定电压时，会产生一个电场，作用于MOSFET管芯内半导体中，导致一定的电流从源极流向漏极。
栅极和漏极之间就形成了一个独立的场效应管，并且MOSFET的导通电流可以被根据栅极电压控制，从而实现开关和放大的功能。
二、影响MOSFET工作频率的因素MOSFET的工作频率受多方面因素的影响，其中主要包括：1.晶体管流经的电流：在一个固定的场效应管中，流经的电流越大，管芯内的电场就越强，导致MOSFET的反应速度变慢，从而影响工作频率。
2.晶体管缓存速度：当有一个输入信号被放入场效应管中时，管芯内的电子需要一定时间来缓存并形成输出信号。
如果MOSFET的缓存速度较慢，则容易降低工作频率。
3.MOSFET的负载能力：MOSFET在工作过程中会承担一定的负载能力，如果出现电磁干扰等不良影响，则可能导致MOSFET的工作频率变慢。
因此，在设计MOSFET电路时，必须优化晶体管的电路参数，避免因为电路参数或电子器件的特性而导致MOSFET的工作频率降低。
三、总结本文针对MOSFET的工作频率进行了详细地阐述，介绍了MOSFET 的基本工作原理和影响工作频率的因素。
通过了解MOSFET的工作原理和相关特性，可以更好的利用MOSFET在电路中的优势，达到更高的性能和更好的应用效果。
mosfet工作原理
mosfet工作原理MOSFET（金属-氧化物-半导体场效应晶体管）是一种无源型晶体管，由晶体管的发明者美国物理学家Willam Shockley于1960年发明。
MOSFET是一种特殊类型的无源晶体管，它可以控制振荡器电路中的大范围频率、增益和阻容等参数，以改变信号的特性和表现力，是形成高性能振荡器电路的关键部件。
在各种电磁元件的研发和制造中，MOSFET也发挥着极其重要的作用。
MOSFET的工作原理是：在MOSFET中，晶体管的构成由半导体和金属两层构成，夹在这两层之间的是氧化层（又被称为“绝缘层”），金属和氧化层形成了一个电容，当电场施加在金属和氧化层之间，电容就会受到充电，氧化层中的电子便会向金属层流动而形成电流，从而改变氧化层的电容量。
氧化层之间的电容量变化导致金属层上的电压发生变化，使MOSFET元件可以充当一个电压小于信号电压的大电流电阻，从而控制电路中的信号电流。
因此，MOSFET也可以被称为“电容型晶体管”。
MOSFET具有良好的电性能，它的结构简单，极其紧凑，操作灵敏，寄生电容和补偿电容小，非常适合实现高密度的电路设计，而且静态电容的调节范围很大。
此外，它也具有较好的阻抗特性，使用简单，易于电路设计，可广泛应用于电路中，同时它也是一种低耗能、低热量和低功耗元件，能有效地减少耗电量。
通常来讲，晶体管的工作在某个电压阈值之上时开始导通，而MOSFET的导通是基于电容调节的，只有当保持一个合适的电压，信号电平会改变MOSFET的导通情况，电压值低于阈值时，MOSFET又会断开，这种情况下电流就会断断续续地随着电压和信号而改变，所以MOSFET可以比普通晶体管更稳定地控制信号。
此外，MOSFET也可以用来对模拟信号进行增益控制，一个低电压可以产生一个比原信号更强的输出信号，从而进一步实现电路的有效细调，同时也可以提高电路的失真度和信噪比，是电路的重要补充元件。
MOSFET基本原理
MOSFET基本原理在工作时，MOSFET的基底电极与源极电极之间形成一条饱和痕迹通道。
该通道的形成依赖于在栅极上施加的电压。
当栅极电压为0V时，P-N结附近没有形成电势差，因此没有形成通道。
但是，当栅极上施加正向电压时，栅极和基底之间形成电场，导致绝缘层下面的氧化层上形成正电荷。
这些正电荷排斥P型基底上的掺杂正电荷，并吸引N型衬底上的自由电子。
当栅极电压继续增加到阈值电压以上时，P型基底上的空穴被排挤到衬底中，形成零电子区域，同时在绝缘层下方形成也被称为沟道的电子气体区域。
这个沟道连接源极和漏极，并提供电流路径。
一旦MOSFET进入恒定工作区，栅极电压的改变将在沟道中形成更高的电场，从而改变沟道中的电子浓度。
当栅极电压升高时，由于电场加强，电子浓度增加，导致更多的电子从源极流向漏极，并增加漏极和源极之间的导电能力。
与此相对的是，当栅极电压降低时，电子浓度减少，沟道中的电场减弱，导致源漏之间的传导能力减小。
总的来说，MOSFET的主要原理是通过在栅极上施加电压来控制源漏之间的电流。
当栅极电压高时，电流增大，当栅极电压低时，电流减小。
这种特性使MOSFET成为一种非常有用的器件，可以在数字电路和模拟电路中实现信号放大，开关操作和逻辑控制。
在实际应用中，MOSFET的各个参数（如阈值电压，漏极电流等）都可以被调整，以满足不同应用的要求。
此外，MOSFET还有多种类型，如P沟道MOSFET（PMOS）、N沟道MOSFET（NMOS）和增强型MOSFET （Enhancement-Mode MOSFET）等。
总结起来，MOSFET的基本原理是通过在栅极上施加电压来控制源漏之间的电流。
这是通过在MOS结构中形成或消除电子通道来实现的。
MOSFET具有广泛应用，包括数字电路、模拟电路和功率电子设备等。
对于电子学习者来说，了解MOSFET的基本原理是非常重要的。
MOSFET工作原理
MOSFET工作原理MOSFET是一种金属氧化物半导体场效应晶体管，是现代电子电路中最常用的一种晶体管。
它具有体积小、功耗低、开关速度快等优点，广泛应用于数码电子、计算机设备、通讯设备以及电源管理等领域。
下面我将详细介绍MOSFET的工作原理。
当栅极施加正电压时，绝缘栅层中的电场使得位于绝缘栅层下方的N 型衬底或P型衬底上形成与栅极电压相同极性的电荷。
当栅极电压越高，导电通道打开的程度越大，形成由源极到漏极的导电通道。
当栅极施加负电压时，由于绝缘栅层下方的电场减小，衬底上的电荷减少。
当栅极电压达到临界值时，导电通道被关闭。
在截止区模式下，当栅极电压低于临界值时，导电通道完全关闭，源极和漏极之间没有电流流动。
在增强模式下，当栅极电压高于临界值时，导电通道打开，源极和漏极之间有电流流动。
而且，栅极电压越高，导电通道打开的程度越大，电流也越大。
在耗尽模式下，当栅极电压低于临界值时，导电通道完全关闭，且当栅极电压低于临界值时，源极和漏极之间有一个小的漏极电流。
此时的MOSFET被称为耗尽型MOSFET。
MOSFET的特点决定了它在电子电路中的重要性。
首先，MOSFET的输入阻抗很高，可以使输入电路和输出电路之间的阻抗匹配，保持电路的稳定性。
其次，由于MOSFET具有体积小、功耗低、开关速度快等特点，它可以在集成电路中广泛应用，实现高密度、高性能的电子产品。
此外，因为MOSFET的栅电极是绝缘层，使得栅电极和源漏电极之间具有很好的电隔离性能，可以提高电路的可靠性。
总结起来，MOSFET是一种通过控制栅极电压来控制源漏电流的晶体管。
它具有截止区、增强区和耗尽区三种工作模式。
通过控制栅极电压，可以实现对MOSFET的导电通道的开关，从而控制电路的电流流动。
MOSFET的特点包括高输入阻抗、体积小、功耗低、开关速度快等，适用于集成电路和高性能电子产品中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属-氧化物半导体场效应晶体管，简称金氧半场效晶体管(Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET)是一种可以广泛使用在模拟电路与数字电路的场效晶体管(field-effect transistor)。
MOSFET依照其"通道"(工作载流子)的极性不同，可分为"N型"与"P型" 的两种类型，通常又称为NMOSFET与PMOSFET，其他简称上包括NMOS、PMOS等。
结构：
典型平面N沟道增强型NMOSFET的剖面图。
它用一块P型硅半导体材料作衬底，在其面上扩散了两个N型区，再在上面覆盖一层二氧化硅(SiO2)绝缘层，最后在N区上方用腐蚀的方法做成两个孔，用金属化的方法分别在绝缘层上及两个孔内做成三个电极:G(栅极)、S(源极)及D(漏极)，栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。
一般情况下，衬底与源极在内部连接在一起，这样，相当于D与S之间有一个PN结。
常见的N沟道增强型MOSFET的基本结构图。
为了改善某些参数的特性，如提高工作电流、提高工作电压、降低导通电阻、提高开关特性等有不同的结构及工艺，构成所谓VMOS、DMOS、TMOS等结构。
虽然有不同的结构，但其工作原理是相同的，这里就不一一介绍了。
工作原理：
要使增强型N沟道MOSFET工作，要在G、S之间加正电压VGS及在D、S之间加正电压VDS，则产生正向工作电流ID。
改变
VGS的电压可控制工作电流ID。
若先不接VGS(即VGS=0)，在D与S极之间加一正电压VDS，漏极D与衬底之间的PN结处于反向，因此漏源之间不能导电。
如果在栅极G与源极S之间加一电压VGS。
此时可以将栅极与衬底看作电容器的两个极板，而氧化物绝缘层作为电容器的介质。
当加上VGS时，在绝缘层和栅极界面上感应出正电荷，而在绝缘层和P型衬底界面上感应出负电荷。
这层感应的负电荷和P型衬底中的多数载流子(空穴)的极性相反，所以称为"反型层"，这反型层有可能将漏与源的两N型区连接起来形成导电沟道。
当VGS电压太低时，感应出来的负电荷较少，它将被P型衬底中的空穴中和，因此在这种情况时，漏源之间仍然无电流ID。
当VGS增加到一定值时，其感应的负电荷把两个分离的N区沟通形成N沟道，这个临界电压称为开启电压(或称阈值电压、门限电压)，用符号VT表示(一般规定在ID=10uA时的VGS作为VT)。
当VGS继续增大，负电荷增加，导电沟道扩大，电阻降低，ID也随之增加，并且呈较好线性关系，如图3所示。
此曲线称为转换特性。
因此在一定范围内可以认为，改变VGS来控制漏源之间的电阻，达到控制ID的作用。
由于这种结构在VGS=0时，ID=0，称这种MOSFET为增强型。
另一类MOSFET，在VGS=0时也有一定的ID(称为IDSS)，这种MOSFET称为耗尽型。
耗尽型与增强型主要区别是在制造SiO2绝缘层中有大量的正离子，使在P型衬底的界面上感应出较多的负电荷，即在两个N型
区中间的P型硅内形成一N型硅薄层而形成一导电沟道，所以在VGS=0时，有VDS作用时也有一定的ID(IDSS);当VGS有电压时(可以是正电压或负电压)，改变感应的负电荷数量，从而改变ID的大小。
VP为ID=0时的-VGS，称为夹断电压。
