FLUKE179C型万用表使用方法

合集下载

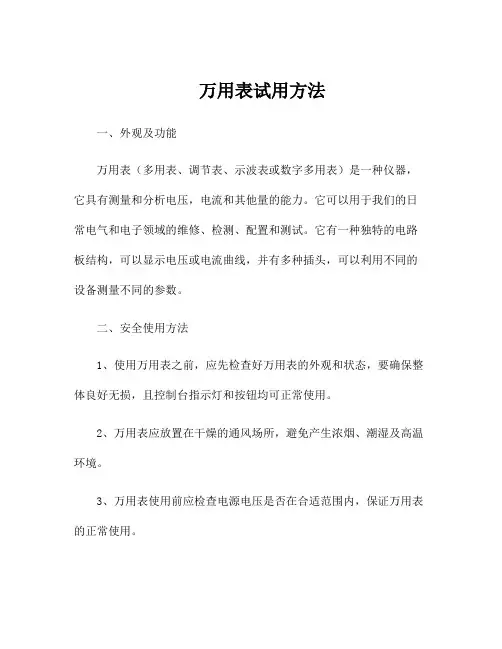

万用表试用方法

万用表试用方法
一、外观及功能
万用表（多用表、调节表、示波表或数字多用表）是一种仪器，它具有测量和分析电压，电流和其他量的能力。

它可以用于我们的日常电气和电子领域的维修、检测、配置和测试。

它有一种独特的电路板结构，可以显示电压或电流曲线，并有多种插头，可以利用不同的设备测量不同的参数。

二、安全使用方法
1、使用万用表之前，应先检查好万用表的外观和状态，要确保整体良好无损，且控制台指示灯和按钮均可正常使用。

2、万用表应放置在干燥的通风场所，避免产生浓烟、潮湿及高温环境。

3、万用表使用前应检查电源电压是否在合适范围内，保证万用表的正常使用。

4、操作万用表时，首先应安装可靠的电池供电，使用时应将电池
分两个接头，在正负极连接好后再将正负极接入万用表接头中。

5、使用过程中，确保手持装置及其他运行位置的安全性，避免碰
撞造成仪器损坏。

6、万用表的功放开关及旋钮不能随意调节，有可能破坏仪器本身。

7、操作完成后，切记关闭万用表的电源，以防止火花及电弧的危害。

三、常见的使用方法
1、用万用表测量电源电压和电流：首先，接通测量目标的电源，
将黑色探头接入电源的正极，红色探头接入电源的负极，然后将指针
放在万用表上，把数字调节到“电流测量处”，可以获得电流大小，
再把数字调节到“电压测量处”，可以获得电压的大小。

2、示波测量：将红色探头接入检测信号的正极，黑色探头接入负极，将指针调到示波处，用时间调到适当位置，然后就可以看到曲线了，对曲线进行测量可以得到测量结果。

3、检测电路板上的信号：将红色探头接入检测信号的正。

fluke万用表的使用方法

fluke万用表的使用方法
一、Fluke万用表的介绍
Fluke万用表是一种多功能测量仪器，可以用来测量电压、电流、频率、电阻、功率、能量、频谱分析等，具有记忆功能和多种接口输入，便于使用。

二、Fluke万用表的使用方法
1、安装与连接
（1）打开Fluke万用表的外壳，将测试电缆连接到仪器的自带接口上；
（2）将电源线插入万用表电源端口，将电源插头插入插座；
（3）打开万用表电源，根据实际情况，将测量电缆连接到要测量的电源端。

2、使用测量功能
（1）通过万用表按键，选择你需要测量的功能，如测量电压、电流、频率等；
（2）设置测量参数，如报警值、最大值、最小值等；
（3）按测量按钮，开始测量；
（4）观察仪器读数，如果满足要求，则结束测量；
（5）如有必要，可以将测量结果保存在仪器的记忆空间中，以备日后查看。

3、关闭万用表
（1）断开测量端电源；
（2）移除万用表测量电缆；（3）断开万用表电源；（4）关闭外壳，保护仪器。

Fluke万用表使用说明资料

二极管测试。电压超过2.0 V 时，显示过载（OL）符号。
电容量程（法拉）：1 nF 至9999 μF。
交流电流量程：0.1 A 至10 A（> 10 至20 A，30 秒开，10 分钟关）。>10.00 A 显示屏闪烁。>20 A ，显示OL（过载）。直流耦合。频率量程：45 Hz 至5 kHz 。
图3-9 图3-10
测量：在测量前，应先检测万用表两个表笔之间的内阻是否正常，如图3-8所
3-9所示，将两只表笔接
5Ω，并发出蜂鸣声。如图3-10所
OL，表明电路为
电压测量
选择接线端：将红色表笔接入电压端，将黑色表笔接至公共端。
（模拟指针显示）模拟显示。
Auto Volts （自动
Auto（自动）
（手动）仪表处于自动电压（Auto Volts）功能。自动量程。仪表能自动选择可获得最高分辨率的量程。手动量程。用户自行设置量程。
+ 模拟指针显示极性
0L 输入值太大，超出所选量程。
LEAd 测试导线警示。当仪表的功能开关转到或转离A 档
接线端
图 2-1 图 3-1
测量电流
2
开关档位
3
测量功能
根据所感测到的低阻抗输入情况自动选择交流或直流电压。
测量：将表笔接至电阻两端，测量电阻。如图3-4所示，测量结果如图3-5所示。
图3-3 图3-4
通断性测试
图3-5
短路的一种方便而迅捷的方法。下面以测
测量时应使用正确的接线端、开关档位和量程。
用测量已知电压的方式确认仪表工作正常。如存有疑问，应将仪表送修。
切勿在仪表的接线端之间，或任何接线端和接地之间施加超过仪表上所标示的额定电压。

Fluke数字万用表的使用

测量温度（仅限 17B+）
要测量温度：
二、仪器概述(Fluck 15b+/17B+)
二、仪器概述(Fluck 15b+/17B+)
测试 LED（仅限 18B+）
为了避免对万用表或被测设备造成可能的损坏，请在切换至 LED TEST 功能之前将连接到任何危险电压的所有测试导线断开。
万用表可以通过测量仪上的 LED 测试插孔或者通过测试导线来测试发光二极管 (LED)。
如要进入手动量程模式，请按。注意每按一次将会按增量递增量程。当达到最高量程时，仪表会回到最低量程。如要退出手动量程模式，则按住两秒钟的时间。
二、仪器概述(Fluck 15b+/17B+)
数据保持
为防止可能发生的触电、火灾或人身伤害，请勿使用 HOLD 功能测量未知电位。开启 HOLD 后，在测量到不同电位时显示屏不会发生改变。
如要保持当前读数，按。再按恢复正常操作。
相对测量（仅限 17B+）
允许对除频率、电阻、通断性、占空比和二极管以外的所有功能使用相对测量。要执行相对测量： 1. 当万用表设在所需的功能时，用测试导线接触想要用作以后测量的依据的电路。 2. 按可以将测得的读数存储为参考值并激活相对测量模式。显示屏上将显示参考值与后续读数之间的差。 3. 按将恢复正常操作。
为了防止可能发生的电击、火灾或人身伤害，测量电阻、连通性、电容或二极管之前请先断开电源并为所有高压电容器放电。
手动及自动量程选择
万用表有手动量程和自动量程两个选项。在自动量程模式下，万用表将会为检测到的输入选择最佳量程。在转换测试点而无需重置量程。默认情况下，万用表将会在包含多个量程的测量功能中使用自动量程模式，并在屏幕上显示自动量程。

福禄克 175、177 和 179 型 True RMS 万用表用户手册说明书

Models 175, 177 & 179True RMS MultimetersMay 2003 Rev. 1, 10/08© 2003-2008 Fluke Corporation. All rights reserved. Printed in USA.Specifications are subject to change without notice.All product names are trademarks of their respective companies.Lifetime Limited WarrantyEach Fluke 20, 70, 80, 170 and 180 Series DMM will be free from defects in material and workmanship for its lifetime. As used herein, “life-time” is defined as seven years after Fluke discontinues manufacturing the product, but the warranty period shall be at least ten years from the date of purchase. This warranty does not cover fuses, disposable batteries, damage from neglect, misuse, contamination, alteration,accident or abnormal conditions of operation or handling, including failures caused by use outside of the product’s specifications, or normalwear and tear of mechanical components. This warranty covers the original purchaser only and is not transferable.For ten years from the date of purchase, this warranty also covers the LCD. Thereafter, for the lifetime of the DMM, Fluke will replace theLCD for a fee based on then current component acquisition costs.To establish original ownership and prove date of purchase, please complete and return the registration card accompanying the product, or register your product on . Fluke will, at its option, repair at no charge, replace or refund the purchase price of a defective product purchased through a Fluke authorized sales outlet and at the applicable international price. Fluke reserves the right to charge for importation costs of repair/replacement parts if the product purchased in one country is sent for repair elsewhere.If the product is defective, contact your nearest Fluke authorized service center to obtain return authorization information, then send theproduct to that service center, with a description of the difficulty, postage and insurance prepaid (FOB Destination). Fluke assumes no riskfor damage in transit. Fluke will pay return transportation for product repaired or replaced in-warranty. Before making any non-warranty re-pair, Fluke will estimate cost and obtain authorization, then invoice you for repair and return transportation.THIS WARRANTY IS YOUR ONLY REMEDY. NO OTHER WARRANTIES, SUCH AS FITNESS FOR A PARTICULAR PURPOSE, AREEXPRESSED OR IMPLIED. FLUKE SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-AGES OR LOSSES, INCLUDING LOSS OF DATA, ARISING FROM ANY CAUSE OR THEORY. AUTHORIZED RESELLERS ARE NOT AUTHORIZED TO EXTEND ANY DIFFERENT WARRANTY ON FLUKE’S BEHALF. Since some states do not allow the exclusion or limita-tion of an implied warranty or of incidental or consequential damages, this limitation of liability may not apply to you. If any provision of this warranty is held invalid or unenforceable by a court or other decision-maker of competent jurisdiction, such holding will not affect the validity or enforceability of any other provision.Fluke Corporation Fluke Europe B.V.P.O. Box 9090 P.O. Box 1186Everett, WA 98206-9090 5602 BD EindhovenNetherlandsU.S.A. TheVisit the Fluke website at: Register your Meter at: 2/02Table of ContentsPage TitleContacting Fluke (1)"Warning" and "Caution" Statements (1)Unsafe Voltage (1)Test Lead Alert (1)Battery Saver ("Sleep Mode") (2)Terminals (2)Rotary Switch Positions (2)Display (3)MIN MAX AVG Recording Mode (4)Display HOLD and AutoHOLD Modes (4)YELLOW Button (4)Display Backlight (Model 177 and 179 Only) (4)Manual Ranging and Autoranging (5)Power-Up Options (5)Making Basic Measurements (6)Measuring AC and DC Voltage (6)Measuring Resistance (6)Measuring Capacitance (6)Testing for Continuity (7)Measuring Temperature (Model 179 Only) (7)Testing Diodes (7)Measuring AC or DC Current (8)Understanding AC Zero Input Behavior of True RMS Meters (8)Measuring Frequency (9)Using the Bar Graph (9)Cleaning (10)Testing the Fuses (10)Replacing the Battery and Fuses (10)Specifications (11)iXW Warning. Read before using the Meter:To avoid possible electrical shock or personal injury, follow these guidelines:⇒Use the Meter only as specified in this manual or the protection provided by the Meter might be impaired.⇒Do not use the Meter or test leads if they appear damaged, or if the Meter is not operating properly. If in doubt, have the Meter serviced.⇒Always use the proper terminals, switch position, and range for measurements.⇒Verify the Meter's operation by measuring a known voltage.⇒Do not apply more than the rated voltage, as marked on the Meter, between the terminals or between any terminal and earth ground.⇒Use caution with voltages above 30 V ac rms, 42 V ac peak, or 60 V dc. These voltages pose a shock hazard.⇒Replace the battery as soon as the low battery indicator ( b ) appears.⇒Disconnect circuit power and discharge all high-voltage capacitors before testing resistance, continuity, diodes, or capacitance.⇒Do not use the Meter around explosive gas or vapor.⇒When using the test leads, keep your fingers behind the finger guards.⇒Remove test leads from the Meter before opening the Meter case or battery door.SymbolsB AC (Alternating Current) I FuseF DC (Direct Current) P Conforms to European Union directivesFDC/AC $Canadian Standards Association BJ Earth ground T Double insulatedW Important Information; see manual ! Underwriters Laboratories, Inc.Meter in accordance with IEC 61010-1. 54CJ;Conforms to relevant Australian standardsb Battery (Low battery when shown ondisplay.)#VDE (Verband Deutscher Electroniker)s Inspected and licensed by TÜV(Technischer Überwachungs Verein)Product ServicesiiModels 175, 177 & 179True RMS MultimetersThe Fluke Model 175, Model 177, and Model 179 are battery-powered, true-RMS multimeters (hereafter "the Meter") with a 6000-count, 3 3/4-digit display and a bar graph. This manual applies to all three models. All figures show the Model 179. These meters meet CAT III and CAT IV IEC 61010 standards. The IEC 61010 safety standard defines four overvoltage categories (CAT I to IV) based on the magnitude of danger from transient impulses. CAT III meters are designed to protect against transients in fixed-equipment installations at the distribution level; CAT IV meters are designed to protect against transients from the primary supply level (overhead or underground utility service). The Meter measures or tests the following:♦AC / DC voltage & current ♦ Diodes♦ Resistance ♦ Continuity♦Voltage & current frequency ♦ Capacitance♦Temperature (Model 179 only)Contacting FlukeTo contact Fluke, call:1-888-993-5853 in USA1-800-363-5853 in Canada+31 402-678-200 in Europe+81-3-3434-0181 in Japan+65-738-5655 in Singapore+1-425-446-5500 from anywhere in the worldVisit Fluke's web site at .Register your Meter at . "Warning" and "Caution" StatementsA "XW Warning" identifies hazardous conditions and actions that could cause bodily harm or death.A "Caution" identifies conditions and actions that could damage the Meter, the equipment under test, or cause permanent loss of data.Unsafe VoltageTo alert you to the presence of a potentially hazardous voltage, when the Meter detects a voltage ≥30 V or a voltage overload (OL), the Y symbol is displayed.Test Lead AlertTo remind you to check that the test leads are in the correct terminals, LEAd is momentarily displayed when you move the rotary switch to or from the mA or A position.XW WarningAttempting to make a measurement with a test lead inan incorrect terminal might blow a fuse, damage theMeter, and cause serious personal injury.1Models 175, 177 & 179 Users Manual2Battery Saver ("Sleep Mode")The Meter enters the "Sleep mode" and blanks the display if there is no function change or button press for 20 minutes. To disable the Sleep mode, hold down the YELLOW button while turning the Meter on. The Sleep mode is always disabled in the MIN MAX AVG mode and the AutoHOLD mode.TerminalsRotary Switch PositionsSwitch PositionMeasurement FunctionK Hz AC voltage from 30.0 mV to 1000 V. Frequency from 2 Hz to 99.99 kHz. L Hz DC voltage 1 mV to 1000 V.Frequency from 2 Hz to 99.99 kHz. m LTDC mV 0.1 mV to 600 mV. Temperature − 40 °C to + 400 °C− 40 °F to + 752 °Fe E Ohms from 0.1 Ω to 50 M Ω. Farads from 1 nF to 9999 μF.R G Beeper turns on at <25 Ω and turns off at >250 Ω. Diode test. Displays OL above 2.4 V. F B mA AC mA from 3.00 mA to 400 mA DC mA from 0.01 mA to 400 mA Hz Frequency of AC mA 2 Hz to 30 kHz. F AC A from 0.300 A to 10 A B A DC A from 0.001 A to 10 A >10.00 display flashes. >20 A, OL is displayed.HzFrequency of AC A 2 Hz to 30 kHz.Note: AC voltage and current AC-coupled, true RMS, up to 1 kHz.True RMS MultimetersDisplay3DisplayNo. SymbolMeaning7 n μ F, °F, °C mVA, Mk e , kHz Measurement units.8 DC, ACDirect current, alternating current. 9 bLow battery. Replace battery. 10 610000mV All possible ranges. 11 Bar graph Analog display.12Auto Range The Meter selects the range with the best resolution.Manual RangeThe user selects the range. 13 ±Bar graph polarity. 14 0L The input out of range.15 LEAdW Test lead alert. Displayed when the rotary switch is moved to or from the mA or A position.Error MessagesbAtt Replace the battery immediately.diSC In the capacitance function, too much electrical charge is present on the capacitor being tested. EEPr Err Invalid EEPROM data. Have Meter serviced. CAL Err Invalid calibration data. Calibrate Meter. OPEnOpen thermocouple is detected.Models 175, 177 & 179 Users Manual4MIN MAX AVG Recording ModeThe MIN MAX AVG recording mode captures the minimum and maximum input values, and calculates a running average of all readings. When a new high or low is detected, the Meter beeps.NoteFor DC functions, accuracy is the specified accuracy of the measurement function ± 12 counts for changes longer than 350 ms in duration.For AC functions, accuracy is the specified accuracy of the measurement function ± 40 counts for changes longer than 900 ms in duration.To use MIN MAX AVG recording:⇒ Make sure that the Meter is in the desired measurementfunction and range. (Autoranging is disabled in the MIN MAX AVG mode.) ⇒ Press MIN MAX to activate MIN MAX AVG mode.and MAX light, and the highest reading detected since entering MIN MAX AVG is displayed. ⇒ Press MIN MAX to step through the low (MIN ), average(AVG ), and present readings.⇒ To pause MIN MAX AVG recording without erasing storedvalues, press HOLD . h is displayed.To resume MIN MAX AVG recording, press HOLD again. h turns off.⇒ To exit and erase stored readings, press MIN MAX for 1second or turn the rotary switch.Display HOLD and AutoHOLD ModesXW WarningTo avoid electric shock, do not use the Display HOLD or AutoHOLD mode to determine if a circuit is live. Unstable or noisy readings will not be captured.In the Display HOLD mode, the Meter holds the reading on the display.In the AutoHOLD mode, the Meter holds the reading on the display until it detects a new stable reading. Then the Meter beeps and displays the new reading. ⇒ Press HOLD to activate Display HOLD. h lights. ⇒ Press HOLD again to activate AutoHOLD. A h lights. ⇒ Press HOLD again to resume normal operation.To resume normal operation at any time, press HOLD for 1 second or turn the rotary switch.YELLOW ButtonPress the YELLOW button to select alternate measurementfunctions on a rotary switch setting, e.g., to select DC mA, DC A, Hz, temperature (Model 179 only), capacitance, diode test.Display Backlight (Model 177 and 179 Only)Press S to toggle the backlight on and off. The backlight automatically turns off after 2 minutes.True RMS MultimetersManual Ranging and Autoranging5Manual Ranging and AutorangingThe Meter has both Manual range and Autorange modes.⇒ In the Autorange mode, the Meter selects the range with thebest resolution.⇒ In the Manual Range mode, you override Autorange and selectthe range yourself.When you turn the Meter on, it defaults to Autorange and Auto Range is displayed.1. To enter the Manual Range mode, press RANGE .Manual Range is displayed.2. In the Manual Range mode, press RANGE to increment therange. After the highest range, the Meter wraps to the lowest range.NoteYou cannot manually change the range in the MIN MAX AVG, or Display HOLD modes.If you press RANGE while in MIN MAX AVG, or Display HOLD, the Meter beeps twice, indicating an invalid operation, and the range does not change.3. To exit Manual Range, press RANGE for 1 second or turn therotary switch.The Meter returns to Autorange and Auto Range is displayed.Power-Up OptionsTo select a Power-Up Option, hold down the button indicated while turning the Meter from OFF to any switch position.Power-Up Options are cancelled when the Meter is turned OFF.Button Power-Up Options AutoHOLDH K switch position turns on all LCD segments. L switch position displays the software versionnumber.m L switch position displays the model number. M Disables beeper. (bEEP ) R Enables "Smoothing" mode. (S---)Dampens display fluctuations of rapidly changing inputs by digital filtering.B(YELLOW)Disables automatic power-down ("Sleep mode"). (PoFF )Sleep mode is also disabled while the Meter is in a MIN MAX AVG Recording mode, or the AutoHOLD mode.SDisables automatic 2-minute backlight timeout. (LoFF ) (Model 177 and 179 Only )Models 175, 177 & 179 Users Manual6Making Basic MeasurementsThe figures on the following pages show how to make basic measurements.When connecting the test leads to the circuit or device, connect the common (COM ) test lead before connecting the live lead; when removing the test leads, remove the live lead before removing the common test lead.XW WarningTo avoid electric shock, injury, or damage to the Meter, disconnect circuit power and discharge all high-voltage capacitors before testing resistance, continuity, diodes, or capacitance.Measuring AC and DC VoltageVolts ACVolts DCAIK03F.EPSMeasuring ResistanceAIK04F.EPSMeasuring CapacitanceAIK05F.EPSMaking Basic MeasurementsTesting for ContinuityAIK06F.EPS Measuring Temperature (Model 179 Only)AIK10F.EPS X W Warning: Do not connect 80BK-A to live circuits. Testing DiodesOpenAIK07F.EPSUsers ManualMeasuring AC or DC CurrentXW WarningTo avoid personal injury or damage to the Meter: • Never attempt to make an in-circuit currentmeasurement when the open-circuit potential to earth is >1000 V.• Check the Meter's fuses before testing. (See “Testing the Fuses”.)• Use the proper terminals, switch position, and range for your measurement.• Never place the probes in parallel with a circuit or component when the leads are plugged into the current terminals.Turn power OFF, break circuit, insert Meter in series, turn power on.Understanding AC Zero Input Behavior of True RMS Meters Unlike averaging meters, which can accurately measure only pure sinewaves, True RMS meters accurately measure distorted waveforms. Calculating True RMS converters require a certain level of input voltage to make a measurement. This is why AC voltage and current ranges are specified from 5% of range to100% of range. Non-zero digits that are displayed on a True RMS meter when the test leads are open or are shorted are normal. They do not affect the specified AC accuracy above 5% of range. Unspecified input levels on the lowest ranges are: • AC voltage: below 5% of 600 mV AC, or 30 mV AC • AC current: below 5% of 60 mA AC, or 3 mA ACUsing the Bar GraphMeasuring FrequencyXW WarningTo avoid electrical shock, disregard the bar graph for frequencies > 1 kHz. If the frequency of the measured signal is > 1 kHz, the bar graph is unspecified.The Meter measures the frequency of a signal. The trigger level is 0 V, 0 A AC for all ranges.AC/DC Voltage FrequencyAC Current FrequencyAIK09F.EPS⇒ To exit frequency, press YELLOW button or turn the rotaryswitch.⇒ In frequency, the bar graph shows the AC/DC voltage or ACcurrent accurately up to 1 kHz.⇒ Select progressively lower ranges using manual ranging for astable reading.Using the Bar GraphThe bar graph is like the needle on an analog Meter. It has anoverload indicator (>) to the right and a polarity indicator (±) to the left.Because the bar graph updates about 40 times per second, which is 10 times faster than the digital display, the bar graph is useful for making peak and null adjustments and for observing rapidly changing inputs.The bar graph is disabled when measuring capacitance ortemperature. In frequency, the bar graph accurately indicates the voltage or current up to 1 kHz.The number of lit segments indicates the measured value and is relative to the full-scale value of the selected range .In the 60 V range, for example (see below), the major divisions on the scale represent 0, 15, 30, 45, and 60 V. An input of −30 V lights the negative sign and the segments up to the middle of the scale.AIK11F.EPSUsers ManualCleaningWipe the case with a damp cloth and mild detergent. Do not use abrasives or solvents. Dirt or moisture in the terminals can affect readings.Testing the FusesXW WarningTo avoid electrical shock or injury, remove the test leads and any input signals before replacing the fuse.Test fuses as shown below.AIK12F.EPS Replacing the Battery and FusesXW WarningTo avoid shock, injury, or damage to the Meter: •Use ONLY fuses with the amperage, interrupt,voltage, and speed ratings specified.•Replace the battery as soon as the low battery indicator (b) appears.SpecificationsSpecificationsAccuracy is specified for 1 yr after calibration, at operating temperatures of 18 °C to 28 °C, with relative humidity at 0 % to 90 %. Accuracy specifications take the form of: ± ( [ % of Reading ] + [ Counts ] )Maximum voltage between any terminal and earth ground: 1000 V DC or AC RMSSurge Protection: 8 kV peak per IEC 61010W Fuse for mA inputs: W Fuse for A input: 440 mA, 1000 V FAST Fuse 11 A, 1000 V FAST FuseDisplay: Digital: 6000 counts, updates 4/secBar Graph: 33 segments;Updates40/secFrequency: 10,000countsCapacitance: 1,000 countsAltitude: Operating: 2000 m; Storage: 12,000 mTemperature: Operating: −10 °C to +50 °C;Storage: −40 °C to +60 °CTemperature coefficient: 0.1 X (specified accuracy / °C(< 18 °C or > 28 °C)ElectromagneticCompatibility(EN 61326-1:1997):In an RF field of 3 V/M, accuracy = specified accuracy except in temperature: specified accuracy ± 5 °C (9 °F) Relative Humidity: MaximumNoncondensing90 % to 35 °C75 % to 40 °C45 % to 50 °CBattery Life: Alkaline: 400 hrs typicalSize (H x W x L): 4.3 cm x 9 cm x 18.5 cmWeight: 420 gSafety Compliances: ANSI/ISA S82.02.01, CSA C22.2-1010.1, IEC 61010 to 1000 V Measurement Category III, 600 V Measurement Category IVCertifications: CSA, TÜV (EN61010), UL, P, ;, VDEUsers ManualAccuracy ±( [ % of Reading ] + [ Counts ] ) Function Range 1 ResolutionModel 175 Model 177 Model 179AC Volts 2, 3600.0 mV6.000 V60.00 V600.0 V1000 V 0.1 mV0.001 V0.01 V0.1 V1 V1.0 % + 3(45 Hz to 500 Hz)2.0 % + 3 (500 Hz to 1 kHz)1.0 % + 3(45 Hz to 500 Hz)2.0 % + 3 (500 Hz to 1 kHz)1.0 % + 3(45 Hz to 500 Hz)2.0 % + 3 (500 Hz to 1 kHz)DC mV 600.0 mV 0.1 mV 0.15 % + 2 0.09 % + 2 0.09 % + 2DC Volts 6.000 V60.00 V600.0 V 0.001 V0.01 V0.1 V0.15 % + 2 0.09 % + 2 0.09 % + 21000 V 1 V 0.15 % + 2 0.15 % + 2 0.15 % + 2Continuity 600Ω 1ΩMeter beeps at < 25 Ω, beeper turns off at > 250 Ω; detects opens or shorts of 250 μs orlonger.Ohms 600.0 Ω6.000 kΩ60.00 kΩ600.0 kΩ6.000 MΩ50.00 MΩ0.1 Ω0.001 kΩ0.01 kΩ0.1 kΩ0.001 MΩ0.01 MΩ0.9 % + 20.9 % + 10.9 % + 10.9 % + 10.9 % + 11.5 % + 30.9 % + 20.9 % + 10.9 % + 10.9 % + 10.9 % + 11.5 % + 30.9 % + 20.9 % + 10.9 % + 10.9 % + 10.9 % + 11.5 % + 3Diode test 2.400 V 0.001 V 1 % + 2Capacitance 1000 nF10.00 μF100.0 μF9999 μF 4 1 nF0.01 μF0.1 μF1 μF1.2 % + 21.2 % + 21.2 % + 210 % typical1.2 % + 21.2 % + 21.2 % + 210 % typical1.2 % + 21.2 % + 21.2 % + 210 % typicalAC Amps 5 (True RMS) (45 Hz to 1 kHz) 60.00 mA400.0 mA66.000 A10.00 A70.01 mA0.1 mA0.001 A0.01 A1.5 % + 3 1.5 % + 3 1.5 % + 31. All AC voltage and AC current ranges are specified from 5 % of range to 100 % of range.2. Crest factor of ≤ 3 at full scale up to 500 V, decreasing linearly to crest factor ≤ 1.5 at 1000 V.3. For non-sinusoidal waveforms, add -(2% reading + 2% full scale) typical, for crest factors up to 3.4. In the 9999 μF range for measurements to 1000 μF, the measurement accuracy is 1.2 % + 2 for all models.5. Amps input burden voltage (typical): 400 mA input 2 mV/mA, 10 A input 37 mV/A.6. 400.0 mA accuracy specified up to 600 mA overload.7. > 10A unspecified.SpecificationsAccuracy ±( [ % of Reading ] + [ Counts ] )Function Range 1 ResolutionModel 175 Model 177 Model 179DC Amps460.00 mA400.0 mA66.000 A10.00 A70.01 mA0.1 mA0.001 A0.01 A1.0 % + 3 1.0 % + 3 1.0 % + 3Hz(AC- or DC- coupled, V or A 2, 3 input ) 99.99 Hz999.9 Hz9.999 kHz99.99 kHz0.01 Hz0.1 Hz0.001 kHz0.01 kHz0.1 % + 1 0.1 % + 1 0.1 % + 1Temperature -40 °C to +400 °C-40 °F to +752 °F 0.1 °C0.1 °FNA NA1 % + 1051 % + 185MIN MAX AVG For DC functions, accuracy is the specified accuracy of the measurement function ±12 counts for changes longer than 350 ms in duration.For AC functions, accuracy is the specified accuracy of the measurement function ±40 counts for changes longer than 900 ms induration.1. All AC voltage and AC current ranges are specified from 5 % of range to 100 % of range.2. Frequency is specified from 2 Hz to 99.99 kHz in Volts and from 2 Hz to 30 kHz in Amps.3. Below 2 Hz, the display shows zero Hz.4. Amps input burden voltage (typical): 400 mA input 2 mV/A, 10 A input 37 mV/A.5. Does not include error of the thermocouple probe.6. 400.0 mA accuracy specified up to 600 mA overload.7. > 10A unspecified.Users ManualFunction Overload Protection1Input Impedance(Nominal)Common Mode Rejection Ratio(1 k Ω Unbalanced) Normal Mode RejectionVolts AC 1000 V RMS > 10 M Ω < 100 pF > 60 dB @ DC, 50 Hz or 60 HzVolts DC 1000 V RMS > 10 M Ω < 100 pF >120 dB @ DC, 50 Hz or 60 Hz > 60 dB @ 50 Hz or 60 Hz mV/T1000 V RMS 2> 10 M Ω < 100 pF >120 dB @ DC, 50 Hz or 60 Hz > 60 dB @ 50 Hz or 60 Hz Full Scale Voltage To:Open Circuit TestVoltage600 k Ω 50 M Ω Short Circuit CurrentOhms/Capacitance 1000 V RMS 2 < 8.0 V DC < 660 mV DC< 4.6 V DC< 1.1 mA Continuity/Diodetest1000 V RMS 2< 8.0 V DC2.4 V DC< 1.1 mA1. 10 7 V-Hz maximum.2.For circuits < 0.3 A short circuit. 660 V for high energy circuits.Function Overload Protection OverloadmA Fused, 44/100 A, 1000 V FAST Fuse 600 mA overload for 2 minutes maximum, 10minutes rest minimumAFused, 11 A, 1000 V FAST Fuse20 A overload for 30 seconds maximum, 10 minutes rest minimum。

万用表

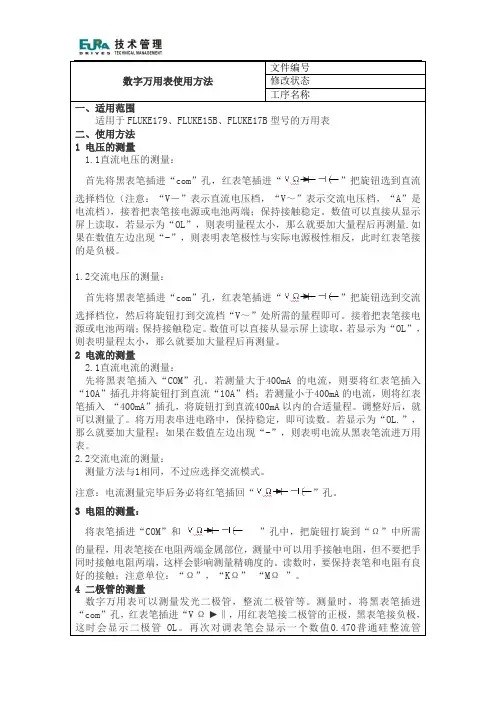

数字万用表使用方法文件编号修改状态工序名称一、适用范围适用于FLUKE179、FLUKE15B、FLUKE17B型号的万用表二、使用方法1 电压的测量1.1直流电压的测量：首先将黑表笔插进“com”孔，红表笔插进“”把旋钮选到直流选择档位（注意：“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“OL”，则表明量程太小，那么就要加大量程后再测量.如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

1.2交流电压的测量：首先将黑表笔插进“com”孔，红表笔插进“”把旋钮选到交流选择档位，然后将旋钮打到交流档“V～”处所需的量程即可。

接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“OL”，则表明量程太小，那么就要加大量程后再测量。

2 电流的测量2.1直流电流的测量：先将黑表笔插入“COM”孔。

若测量大于400mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于400mA的电流，则将红表笔插入“400mA”插孔，将旋钮打到直流400mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“OL.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2.2交流电流的测量：测量方法与1相同，不过应选择交流模式。

注意：电流测量完毕后务必将红笔插回“”孔。

3 电阻的测量：将表笔插进“COM”和”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的。

读数时，要保持表笔和电阻有良好的接触；注意单位：“Ω”，“KΩ” “MΩ ”。

4 二极管的测量数字万用表可以测量发光二极管，整流二极管等。

万用表操作规程

万用表操作规程万用表是一种常用的电器测量仪器，能够测量电压、电流、电阻和其他电气参数。

为了确保安全和准确性，以下是万用表的操作规程，供参考使用：一、安全操作规程：1. 遵循万用表的使用说明书，并确保事先了解所测量对象的特性和限制。

2. 使用绝缘手套和鞋子，确保操作时与地面保持良好的接触。

3. 在测量之前，先检查万用表的外观是否完好，并确保电源电压与所需电压相匹配。

4. 身体状况不佳、疲劳或情绪不稳定时不得操作万用表，以免发生意外。

5. 确保万用表和测量对象的电气接地正确，避免电击事故。

6. 使用符合国家或地区标准的防护设备，如安全眼镜和耳塞，以防潜在危险。

7. 在测量高电压时，按照安全规定使用带有快速熔断装置的安全电缆。

8. 在测量高电流前，切断电源并检查仪表和测量电路的额定电流是否相匹配。

二、操作步骤：1. 打开万用表电源，并检查测量区域的电源，确保电源电压与万用表的电源电压匹配。

2. 选择合适的测量范围和功能，如电压（V）、电流（A）或电阻（Ω）。

3. 将测量引导线的红色插头插入仪表上的红色孔，将黑色插头插入黑色孔。

4. 确保两个测量引导线正确连接到测量对象上，红色插头连接到正极，黑色插头连接到负极。

5. 调整设备的旋钮或按钮，使指针或显示屏上显示零值，以确保测量的准确性。

6. 按下测量按钮或转动测量旋钮，开始测量。

7. 在测量时，确保测量对象与其他金属物体隔离，以避免干扰或短路。

8. 仔细观察万用表的指针或显示屏上的数值，并确保读取正确的单位和数值。

9. 在测量结束后，将引导线从测量对象上拔出，关闭仪器的电源。

三、万用表的维护保养：1. 每次使用万用表后，应将其存放在干燥、通风、无腐蚀气体的地方，以防止损坏。

2. 定期检查测量引导线的插头和线缆是否磨损或损坏，如有需要及时更换。

3. 清洁仪器时，应使用干净的软布轻轻擦拭，避免使用化学溶剂或水。

4. 不使用时，应关闭仪器的电源，以延长电池的使用寿命。

数字万用表fluke179的用法

数字万用表fluke179的用法数字万用表 Fluke 179 使用指南简介Fluke 179 数字万用表是一款功能强大的工具，用于测量各种电气参数，包括电压、电流和电阻。

本指南将为您提供逐步操作说明，帮助您充分利用 Fluke 179。

安全预防措施使用 Fluke 179 时，安全至关重要。

务必遵循以下预防措施：在测量前确保设备已关闭。

选择与测量值相匹配的正确量程和插座。

戴上绝缘手套和安全眼镜。

在潮湿或有电击危险的环境中不要使用。

定期检查仪表是否有损坏，并由合格的电工维修。

设置和操作1. 选择量程和插座：根据预期的测量值，使用旋钮选择适当的量程和相应插座。

插座根据颜色编码，以便于识别。

2. 连接测量线：将黑色测试线连接到 COM 插座，将红色测试线连接到VΩmA 插座。

3. 连接测量端点：将测试线连接到待测电路或组件上。

4. 读取测量值：仪表显示屏将显示测量的值。

5. 使用特殊功能：Fluke 179 提供了几个特殊功能，包括：数据保持：按住 HOLD 按钮以保留显示屏上的测量值。

相对测量：按下 REL 按钮将显示测量值与参考值之差。

峰值保持：按住 PEAK HOLD 按钮以显示信号的峰值。

测量电压1. 选择正确的电压量程。

2. 将黑色测试线连接到被测电路的接地端。

3. 将红色测试线连接到被测电路的热端。

4. 仪表将显示电压测量值。

测量电流1. 选择正确的电流量程。

2. 将黑色测试线连接到被测电路的负端。

3. 将红色测试线串联连接到被测电路。

4. 仪表将显示电流测量值。

测量电阻1. 选择正确的电阻量程。

2. 将黑色测试线连接到被测电阻的一端。

3. 将红色测试线连接到被测电阻的另一端。

4. 仪表将显示电阻测量值。

故障排除如果您在使用 Fluke 179 时遇到问题，请尝试以下故障排除步骤：检查测试线是否有松动或损坏。

检查量程和插座是否正确。

确保被测电路已关闭。

尝试测量一个已知的良好组件。

如果问题仍然存在，请联系 Fluke 技术支持。

万用表的用法

万用表的用法
万用表也叫多用途测试仪，是一种通用的电子测量仪器。

它可以测量多种电气参数，包括电压、电流、阻抗、功率、无线、射频、温度、光学等等。

可以被广泛用于电子维修和研究，工厂、实验室等仪器安装和维护，以及工程服务行业。

万用表的功能不但可以测量、监测多种电气参数，还可以进行多种示波曲线分析。

它有多种仪器类型，根据测量范围和检测功能不同，能满足不同测量要求。

万用表的使用标准有相当复杂的规定，首先要严格按照技术规程，按照操作标准安装和使用，并进行必要的维护。

同时要注意，只有经过相关专业人士的技术培训，才能操作这种仪器，而不能由普通技术人员使用。

万用表的相关安装和操作的步骤如下：
1.装万用表前，首先确保电源正常和安全，并确定设备的外形尺寸和重量。

2.万用表安装在安全坚固的位置上，并严格按照操作说明书安装。

3.保各个连接都完全满足操作要求，并用专用螺丝钉安装。

4.用接地线将测试仪与测试点的接地连接起来，确保安全可靠。

5.整万用表的参数，根据测量需要进行相关设置，并根据操作说明书熟悉仪器的操作使用方法。

6.电池放入测试仪，尽可能完全充电，以确保测试仪的正常使用。

7.始正式测量，获取正确的测量数据，并定期清洁和保养仪器，
以保证设备的正常使用。

正确使用万用表不仅能有效实现测量，还能有效避免测试中出现的安全隐患，因此使用前一定要熟悉相关的操作规程，以确保测试的安全、有效性和准确性。

数字万用表fluke179的用法

数字万用表fluke179的用法Fluke 179 数字万用表使用指南简介Fluke 179 是 Fluke Corporation 制造的一款数字多用途测试仪 (DMM)，用于测量电压、电流、电阻和其他电气参数。

它以其精度、可靠性和易用性而闻名。

设置和操作1. 选择测量模式：使用旋钮选择所需的测量模式，例如电压、电流、电阻或连续性。

2. 连接测试线：将红色测试线连接到仪表的“VΩmA”端口，将黑色测试线连接到“COM”端口。

3. 设置量程：使用“Range”按钮选择适当的量程以获得最佳分辨率和精度。

4. 进行测量：将测试线连接到被测电路，仪表将显示测量值。

测量电压1. 设置旋钮至“V”模式。

2. 选择适当的电压量程。

3. 将红色测试线连接到被测电路的正极，黑色测试线连接到负极。

4. 仪表将显示电压值。

测量电流1. 设置旋钮至“A”模式。

2. 选择适当的电流量程。

3. 断开被测电路，将仪表串联连接到电路中。

4. 仪表将显示电流值。

测量电阻1. 设置旋钮至“Ω”模式。

2. 选择适当的电阻量程。

3. 将测试线连接到被测电阻的两端。

4. 仪表将显示电阻值。

测量连续性1. 设置旋钮至“Continuity”模式。

2. 将测试线连接到被测导体的两端。

3. 如果导体导通，仪表将发出蜂鸣声。

其他功能除了基本测量功能外，Fluke 179 还提供以下功能：峰值保持：捕获和显示测量值的峰值。

相对零：从测量值中减去已知偏移量，以便更准确地进行比较测量。

自动关机：在一段时间不活动后自动关闭仪表以节省电池电量。

安全注意事项使用 Fluke 179 时，遵守以下安全注意事项至关重要：检查测试线和仪表是否存在损坏或磨损。

测量高电压时，请佩戴适当的个人防护装备 (PPE)。

在进行测量之前，确保被测电路已断电。

不要在潮湿或多尘的环境中使用仪表。

如果仪表出现故障或损坏，请立即停止使用并联系合格的技术人员进行维修。

fluke万用表使用方法

fluke万用表使用方法英文回答：Fluke multimeters are versatile and widely used tools for measuring electrical quantities such as voltage, current, and resistance. They are commonly used by electricians, engineers, and technicians in various industries.To use a Fluke multimeter, follow these steps:1. Turn on the multimeter: Most Fluke multimeters havea power button located on the front or side of the device. Press the power button to turn on the multimeter.2. Select the measurement function: Fluke multimeters offer various measurement functions, such as voltage (AC or DC), current, resistance, and continuity. Use the rotary dial or buttons on the multimeter to select the desired measurement function.3. Set the range: Depending on the magnitude of the quantity you are measuring, you may need to adjust the measurement range. Fluke multimeters have a range selector switch or buttons that allow you to set the appropriate range. For example, if you are measuring voltage, select a range that is higher than the expected voltage value.4. Connect the test leads: Fluke multimeters come with detachable test leads that you need to connect to the multimeter and the circuit or component you are measuring. The red lead is typically used for positive connections, while the black lead is used for negative connections. Make sure the test leads are securely connected.5. Take the measurement: Once the multimeter is set up and the test leads are properly connected, you can take the measurement. For example, if you want to measure the voltage across a battery, place the red lead on thepositive terminal of the battery and the black lead on the negative terminal. Read the measurement value displayed on the multimeter's screen.6. Interpret the measurement: After taking the measurement, you need to interpret the value displayed on the multimeter. For example, if you measured a voltage of12 volts, it means the battery has a voltage of 12 volts.7. Turn off the multimeter: When you are finished using the Fluke multimeter, turn it off to conserve battery power. Press the power button again to turn off the multimeter.Fluke万用表使用方法：1. 打开万用表，大多数Fluke万用表的电源按钮位于设备的前面或侧面。

Fluke179型数字万用表详细使用方法

并且不得转让。
自购买日起十年内，本保证也包括
LCD。十年以后直到仪表的终生，
Fluke将以收费方式更换
DMM的LCD（根据当时该组件的成本价格收取
费用）。
欲建立原购买者与购买日期的根据，请填妥并寄回产品所附上的注册登记卡，或在上注册产品。对于从
Specifications are subject to change without notice.
All product names are trademarks of their respective companies.
终生有限保证
Fluke保证每一台
Fluke 20、70、80、170和180系列的
显示......................................................................................................................................... 3
最小最大平均
: 。
在此登记你的仪表：
。
目录
标题页码
Fluke 的联系方式
.................................................................................................................... 1
地方，并预付邮资和保险费（目的地离岸价格）。
Fluke不负责产品在运输上的损坏。对保修产品的修理或更换，
Fluke将负责回邮的运输费用。
对非保修产品的修理，
Fluke会对修理费用作出估价并取得您的同意以后才进行修理，修理后

FLUKE万用表操作程序

FLUKE万用表操作程序操作步骤：一、开机按下按钮ON，即开机状态。

二、电压的测量1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

三、电流的测量1、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。

交流电流的测量。

测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！四、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。

读数时，要保持表笔和电阻有良好的接触；注意单位：在“200” 档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。
