给水排水制图标准
给水排水制图标准

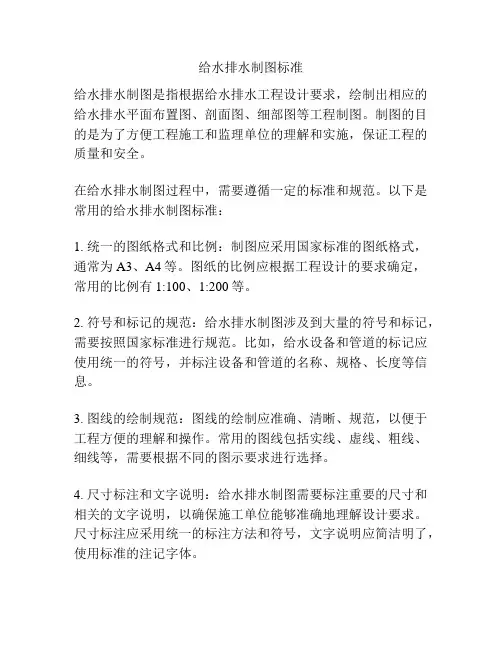

给水排水制图标准给水排水制图是指根据给水排水工程设计要求,绘制出相应的给水排水平面布置图、剖面图、细部图等工程制图。
制图的目的是为了方便工程施工和监理单位的理解和实施,保证工程的质量和安全。
在给水排水制图过程中,需要遵循一定的标准和规范。
以下是常用的给水排水制图标准:1. 统一的图纸格式和比例:制图应采用国家标准的图纸格式,通常为A3、A4等。
图纸的比例应根据工程设计的要求确定,常用的比例有1:100、1:200等。
2. 符号和标记的规范:给水排水制图涉及到大量的符号和标记,需要按照国家标准进行规范。
比如,给水设备和管道的标记应使用统一的符号,并标注设备和管道的名称、规格、长度等信息。
3. 图线的绘制规范:图线的绘制应准确、清晰、规范,以便于工程方便的理解和操作。
常用的图线包括实线、虚线、粗线、细线等,需要根据不同的图示要求进行选择。
4. 尺寸标注和文字说明:给水排水制图需要标注重要的尺寸和相关的文字说明,以确保施工单位能够准确地理解设计要求。
尺寸标注应采用统一的标注方法和符号,文字说明应简洁明了,使用标准的注记字体。
5. 图纸的组织和编号:给水排水制图应进行图纸的组织和编号,以便于查找和管理。
通常采用系统编号法或工程文件编号法,每个图纸应有明确的名称和编号。
6. 细部图和剖面图的要求:给水排水制图中的细部图和剖面图需要绘制工程中的关键节点和细节,以确保施工的准确性和质量。
细部图和剖面图应清晰、完整,并标注重要的尺寸和构造要求。
总而言之,给水排水制图的标准包括图纸格式、符号标记、图线绘制、尺寸标注、文字说明、图纸组织和编号等方面的规范。
在制图过程中严格按照标准进行操作,能够提高工程施工的效率和质量。
给水排水制图标准GBT—

ﻫ 1 总则ﻫ
1.0.1 为了统一给水排水专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程
建设的需要,制定本标准。
ﻫ 1.0.2 本标准适用于下列制图方式绘制的图样:ﻫ
1 手工制图;ﻫﻫ 2 计算机制图。
ﻫ 1.0.3 本标准适用于给水排水专业的下列工程制图:
ﻫ 本标准的修编目的是:
一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOTC/10的相关标准)在技术内容上协调一致。ﻫﻫ 二、充分考虑手工制图与计算机制图的各自特点,兼顾二者的需要和新的要求。
三、对不适合当前使用的或过时的图例、表达方式和制图规则进行了修改、删除或增补,使之更符合实际工作需要。
本标准由建设部负责管理,中国建筑标准设计研究所负责具体解释工作,建设部标准定额研究所组织中国计划出版社出版发行。ﻫ
中华人民共和国建设部
ﻫ 二○○一年十一月一日
ﻫ 前言
ﻫ 根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制订、修订计划(第二批)的通知》下达的任务,本标准编制组对《给水排水制图标准》(GBJ 106-87)进行了修编。编制组首先参照1990年收集到的反馈意见提出征求意见稿,面向全国广泛征求意见,随后提出了送审稿,再经函审和专家审查通过,使之具有较好的群众基础。
ﻫ 2.4.2 管径的表达方式应符合下列规定:
1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示(如DN15、DN50);
2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4.5等);ﻫ
给排水制图标准(规范图集图例)

表3.0.1管道图例3.0.2管道附件的图例宜符合表3.0.2的要求。
表3.0.2管道附件3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3管道连接3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4管件3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5阀门3.0.6给水配件的图例宜符合表3.0.6的要求。
表3.0.6给水配件3.0.7 消防设施的图例宜符合表3.0.7的要求。
表3.0.7消防设施3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。
表3.0.8卫生设备及水池3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。
表3.0.9小型给水排水构筑物3.0.10给水排水设备的图例宜符合表3.0.10的要求。
表3.0.10给水排水设备3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。
表3.0.11仪表给水排水制图标准信息来源:建设部城市建设网关于批准《总图制图标准》等四本制图标准为国家标准的通知计标〔1987〕966号根据原国家建委(81)建发设字第546号文的通知,由城乡建设环境保护部会同有关部门对《建筑制图标准》GBJ1—73分专业进行了修订,并完成了总图等四个部分的修订工作。
经有关部门会审,现将修订后的《总图制图标准》GBJ103—87、《建筑制图标准》GBJ104—87、《建筑结构制图标准》GBJ105—87和《给水排水制图标准》GBJ106—87批准为国家标准,自一九八八年一月一日起施行,原《建筑制图标准》GBJ1—73中的有关部分同时废止。
该四本标准由城乡建设环境保护部管理,其具体解释等工作由中国建筑标准设计研究所负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年六月十七日修订说明本标准系根据原国家建委(81)建发设字第546号文的通知,由我部中国建筑标准设计研究所会同电子工业部第十设计研究院编制而成。
给水排水制图标准GB_T50106-2001

1 总则1.0.1 为了统一给水排水专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
1.0.2 本标准适用于下列制图方式绘制的图样:1 手工制图;2 计算机制图。
1.0.3 本标准适用于给水排水专业的下列工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图;2 总平面设计图、竣工图;3 原有建筑物、构筑物、总平面图的实测图;4 通用设计图、标准设计图。
1.0.4 给水排水专业制图,除应遵守本标准外,还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定2.1 图线2.1.1 图线的宽度b,应根据图纸的类别、比例和复杂程度,按《房屋建筑制图统一标准》中第3.0.1条的规定选用。
线宽b宜为0.7或1.0mm。
2.1.2 给水排水专业制图,常用的各种线型宜符合表2.1.2的规定。
表2.1.2 线型2.2 比例2.2.1 给水排水专业制图常用的比例,宜符合表2.2.1的规定。
表2.2.1 常用比例2.2.2 在管道纵断面图中,可根据需要对纵向与横向采用不同的组合比例。
2.2.3 在建筑给排水轴测图中,如局部表达有困难时,该处可不按比例绘制。
2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。
2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。
2.3.2 室内工程应标注相对标高;室外工程宜标注绝对标高,当无绝对标高资料时,可标注相对标高,但应与总图专业一致。
2.3.3 压力管道应标注管中心标高;沟渠和重力流管道宜标注沟(管)内底标高。
2.3.4 在下列部位应标注标高:1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点;2 压力流管道中的标高控制点;3 管道穿外墙、剪力墙和构筑物的壁及底板等处;4 不同水位线处;5 构筑物和土建部分的相关标高。
给排水制图标准

给排水制图标准
1. 排水图由排水设施、排水管网以及附属设施构成;
2. 用实际颜色标识出排水设施、排水管网和埋地设施;
3. 以现场测量坐标标记地面排水设施及排水管网;
4. 根据施工图具体标记地下管网、泵站及其它排水设施;
5. 标示所图排水管网和设备的材料及管径;
6. 标注附属设施的名称及位置;
7. 将排水图分层标注,并给出排水平面图;
8. 以北为正轴向,以左为正轴线标准标注排水设施及排水管网的位置;
9. 使用参考坐标、比例尺标记排水图;
10. 瘤形图及三维图上应清楚标明排水设施方位、位置、管网方向。
给排水制图标准

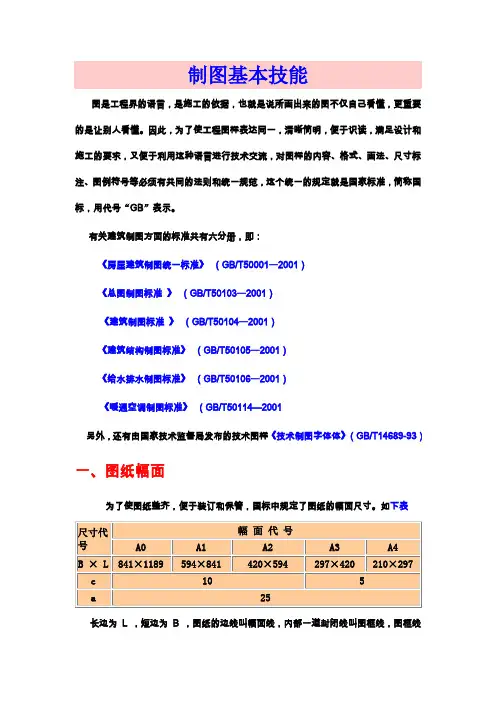

图是工程界的语言,是施工的依据,也就是说所画出来的图不仅自己看懂,更重要的是让别人看懂。
因此,为了使工程图样表达同一,清晰简明,便于识读,满足设计和施工的要求,又便于利用这种语言进行技术交流,对图样的内容、格式、画法、尺寸标注、图例符号等必须有共同的法则和统一规范,这个统一的规定就是国家标准,简称国标,用代号“GB”表示。
有关建筑制图方面的标准共有六分册,即:《房屋建筑制图统一标准》(GB/T50001—2001)《总图制图标准》(GB/T50103—2001)《建筑制图标准》(GB/T50104—2001)《建筑结构制图标准》(GB/T50105—2001)《给水排水制图标准》(GB/T50106—2001)《暖通空调制图标准》(GB/T50114—2001另外,还有由国家技术监督局发布的技术图样《技术制图字体体》(GB/T14689-93)一、图纸幅面为了使图纸整齐,便于装订和保管,国标中规定了图纸的幅面尺寸。
如下表长边为 L ,短边为 B ,图纸的边线叫幅面线,内部一道封闭线叫图框线,图框线到幅面线的距离分别为a、c。
a为装订边,另外三个边为c ,随图幅大小而变化。
A0号图幅的面积为1平方米,A1号为0.5平方米,是A0号图幅的对开,如下左图。
必要时允许加长幅面,但不是任意的,短边一般不应加长,长边可加长。
如下右图,粗实线为基本幅面是第一选择,细实线和虚线为加长幅面,第二选择和第三选择。
长边作为水平边使用的图幅称为横式图幅,短边作为水平边使用的图幅称为立式图幅。
A0~A3可横式或立式使用,A4只能立式使用,如下图所示。
需要微缩复制的图纸,四个边上均附有对中标志。
对中标志应画在图纸各边长的中点处,线宽不小于0.25mm,伸入框内应为5mm。
A0~A3横式幅面 A0~A3立式幅面 A4立式幅面二、图纸标题栏及会签栏将工程名称、设计单位、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等集中列表放在图纸右下角称为图标。
给排水制图标准(规范图集图例)

表3.0.1管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X:管道类别L:立管1:编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注:分区管道用加注角标方式表示:如J1、J2、RJ1、RJ2……。
3.0.2管道附件的图例宜符合表3.0.2的要求。
表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。
如为无水封,地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。
表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。
表3.0.4管件序名称图例备注号1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。
表3.0.5阀门序名称图例备注号1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。
给排水制图标准+给排水设计制图规范

给水排水制图标准1 总则1.0.1 为了统一给水排水专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
I.0.2 本标准适用于下列制图方式绘制的图样:1 手工制图;2 计算机制图。
1.0.3 本标准适用于给水排水专业的下列工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图;2 总平面设计图、竣工图;3 原有建筑物,构筑物、总平面图的实测图;4 通用设计图、标准设计图。
1.0.4 给水排水专业制图,除应遵守本标准外,还应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定2.1 图线2.1.1 图线的宽度b,应根据图纸的类别、比例和复杂程度,按《房屋建筑制图统一标准》中第3.0.1条的规定选用。
线宽b宜为0.7或1.0mm。
2.1.2 给水排水专业制图,常用的各种线型宜符合表2.1_2的规定。
2.2 比例1.2.1 给水排水专业制图常用的比例,宜符合表2.2.1的规定。
2.2.2 在管道纵断面图中.可根据需要对纵向与横向采用不同的组合比例。
2.2.3 在建筑给排水轴侧图中,如局部表达有困难时,该处可不按比例绘制。
2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。
2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。
2.3.2 室内工程应标注相对标高;室外工程宜标注绝对标高;当无绝对标高资料时可标注相对标高,但应与总图专业一致。
2.3.3 压力管道应标注管中心标高;沟渠和重力流管道宜标注沟(管)内底标高。
2.3.4 在下列部位应标注标高:1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点;2 压力流管道中的标高控制点;3 管道穿外墙,剪力墙和构筑物的壁及底板等处;4 不同水位线处;5 构筑物和土建部分的相关标高。
给排水设计制图规范

给排水设计制图标准一、工程图比例1、平面图、总图局部:1.1总图:S>/1:500,S<1:500,首选大一级图幅,次选分区索引;1.2给排水分区平面图:S=1:100;2、详图局部:2.1尺度较大的水景平面、小型构筑物平立剖面图:S=1:502.2尺度较少的水景平面、其它大样图:S=1:20或1:102.3大样放大节点详图:S=1:5二、制图线三、园林景观给排水设计具体要求:1、园林景观给排水设计说明1.1、园林景观给排水设计说明一般包括:园林景观给排水设计说明、图例及主材总表和给排水标准大样图。
1.2、园林景观给排水设计说明图纸表达内容:1.2.1、园林景观给排水设计说明应含有设计依据、园林给水、园林排水、管材,接口及安装要求、阀门安装和要求及其他,但不局限于以上内;1.2.2、图例及主材总表应详细统计本工程中给排水主要设备材料的名称、规格、数量以及主要参数;1.2.3、给排水标准大样图应有管道敷设方式大样、快速取水器安装大样、水表安装大样、地漏安装大样、花钵排水大样、水景给水、排水及溢流安装大样、排水沟大样以及参考图片,但不局限于以上内;2、园林景观给水2.1、园林景观给水一般包括:园林绿化灌溉给水、景观水给水、园林景观清洁用水(根据甲方要求设置)等。
2.2、园林景观给水图纸表达内容:2.2.1、应标明绿化灌溉给水设施〔快速取水阀、喷灌喷头等〕的位置,以及给水设施的效劳范围;〔注:人工灌溉给水设施点应便于使用和维护,例如靠近道路设置〕2.2.2、应根据建筑综合管网及甲方意见设置园林景观给水计量水表位置,以及根据用水量确定计量水表规格型号;2.2.3、根据具体工程应甲方要求设置园林景观清洁用水点;2.2.4、应计算连接给水设施之间的管道管径,并标明各管道的管径;3、园林景观排水3.1、园林景观排水一般包括:园林硬铺地地表排水、园林种植带地表排水、园林地下室顶板种植带渗透水排水、景观水排水等。
给水排水制图标准

资料寄交我部中国建筑标准设计研究所 以便修订时参考
城乡建设环境保护部 年月
目录
第一章 总 则 第二章 一 般 规 定
第一节 图 线 第二节 比 例 第三节 标 高 第四节 管 径 第五节 编 号
第三章 图 例
第一节 管道及附件 第二节 管道连接 第三节 阀 门 第四节 卫生器具及水池 第五节 设备及仪表
图
立管编号表示法
第
条 给水排水附属构筑物 阀门井 检查井 水表
井 化粪池等 多于一个时应编号 编号宜用构筑物代号后加阿
拉伯数字表示 构筑物代号应采用汉语拼音字头
给水阀门井的编号顺序 应从水源到用户 从干管到支管再
到用户
排水检查井的编号顺序 应从上游到下游 先干管后支管
第三章 图 例
第一节 管道及附件
序号 名
称
图
例
说
明
用于一张图内只有一种管道
管
道
交
叉
管
三通连接
用汉语拼音字头表示管道类别
用图例表示管道类别 指管道交叉不连接 在下 方和后面的管道应断开
四通连接
流
向
坡
向
套管伸缩器
波形伸缩器
弧形伸缩器
方形伸缩器
防水套管
软
管
可挠曲橡胶接头
管道固定支架
管道滑动支架
保
温
管
多
孔
管
拆
除
管
地
沟
管
防护套管
管道立管
排水明沟
而为本层使用的管道绘于本层平面图上 图
图
室内给水排水平面图画法示例
第
条 屋面雨水平面图应标明雨水斗位置和每个雨水
gbt 50106-2010 建筑给水排水制图标准.doc

gbt 50106-2010 建筑给水排水制图标准
《gbt 50106-2010 建筑给水排水制图标准》为了统一建筑给水排水专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求而制定的标准。
以下是下面对gbt 50106-2010 建筑给水排水制图标准进行相关解读:
《gbt 50106-2010 建筑给水排水制图标准》基本简介:
《gbt 50106-2010 建筑给水排水制图标准》本标准适用于建筑给水排水专业的下列工程制图:
1.新建、改建、扩建工程的各阶段设计图、竣工图;
2.总图设计图、竣工图;
3.原有建筑物、构筑物、总图的实测图;
4.通用设计图、标准设计图。
《gbt 50106-2010 建筑给水排水制图标准》本制图标准应按下列规定与现行国家标准《房屋建筑制图统一标准》GB/T 50001配合使用:
1.本标准有规定的,均应按本标准执行;
2.本标准无规定的,而现行国家标准《房屋建筑制图统一标准》GB/T 50001有规定的内容,均应按现行国家标准《房屋建筑制图统一标准》GB/T 50001的有关规定执行。
1.0.5建筑给水排水专业制图,除应符合本标准外,尚应符合国家现行有关标准的规定。
《gbt 50106-2010 建筑给水排水制图标准》基本信息:
作者:中华人民共和国住房和城乡建设部,等页数:61
出版:光明日报出版社
ISBN:1511217933。
给水排水制图标准

给水排水制图标准以下是一些常见的水排水制图标准:
1. 水管道图标:
- 直线:表示直线的水管道。
- 曲线:表示曲线的水管道。
- 箭头:表示水流的方向。
- T字:表示分支的水管道。
- 十字:表示交叉的水管道。
- 波浪线:表示水阀或水泵。
2. 排水图标:
- 下箭头:表示排水的方向。
- 斜线:表示倾斜的地面,用于标记地面的高低区域。
- 轻斜线:表示轻微倾斜的地面。
- 半圆形:表示旱水井或下水道入口。
- 方形:表示检修孔或临时排水孔。
- 井盖:表示井盖或消防栓。
3. 阀门图标:
- 方形:表示阀门。
- 三角形:表示控制阀门。
- 圆形:表示截止阀门。
- 箭头:表示自动阀门。
4. 污水处理图标:
- 正方形:表示污水处理厂或污水泵站。
- 圆形:表示沉淀池或消毒池。
- 波浪线:表示处理后的清洁水。
- 箭头:表示进水或出水口。
这些标准可以根据具体的项目和国家标准进行调整和修改。
在制图过程中,应该根据项目需求和规范要求,选择适当
的图标来表示不同的元素和功能。
给水排水制图标准

给水排水制图标准给水排水工程是城市建设和建筑的重要组成部分,为保障给水排水设施质量,提高建筑工程建设质量和操作质量,制定《给水排水制图标准》是必要的。
一、给水排水制图标准的主要内容1、水系界线:水系界线是指把水系、污水管线等划分为类别的界线,它具有实现水系连接、管理和控制等功能。
2、管网投影:管网投影是指将给水管网、污水管网投影到平面坐标系中的过程,可以根据全局的坐标位置总结出正确的现状形态。
3、给水排水口径:给水排水口径是指管道的内径尺寸,口径越大表示流入量越大,口径越小表示流入量越小。
4、排水沟深度:排水沟深度是指沟渠内深度的大小,它是使排水沟能够排放大量污水而不变形、堵塞的根本条件。
5、给水和排水管网施工顺序:给水和排水管网施工顺序是指管网建设时必须要有的先后排序,常见的有排水抢先施工、排水抢后施工和同时施工等。
二、给水排水制图标准的实施1、给水排水制图标准的实施需要考虑城市规划布局、现有排水管网情况、地下管线布局方式和设计规模等因素;2、根据给水排水制图标准,遵循给水管、污水管、排水沟等规定的位置和型号进行管网设计和布置;3、针对城市特殊限制,根据现有管网布局情况及拓扑关系,实施稳定的水位及排水冲洗,以防止水流污染;4、及时对管网进行维护和修复,根据情况进行管网调整,确保管网正常运行。
三、给水排水制图标准的管理1、给水排水制图标准的执行必须遵守安全要求,分段施工,确保整体管网不受外部影响或破坏;2、设计中应配备有防污隔离装置,加强管网的防腐蚀措施;3、采用先进的监测技术,对给水排水管网进行实时监测,确保管网正常运行;4、定期进行管网检查,发现问题及时处理,同时要求建设者对建设质量负责,保证施工质量;5、不论哪种给水排水工程都要符合该标准,以确保其安全性和可靠性。
给水排水制图标准是指给水排水工程设计、施工与管理等相关技术要求,它是为了保证管网正常运行而制定的标准,也是给水排水工程重要参考依据。
给排水制图标准

给水排水制图标准GB/T 50106—2001主编部门:中华人民共和国建设部批准部门:中华人民共和国建设部施行日期:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求,由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订,经有关部门会审,现批准《房屋建筑制图统一标准》GB/T50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T50105-2001、《给水排水制图标准》GB/T 50106-2001和《暖通空调制图标准》GB/T 50114-2001为国家标准,自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ1-86、《总图制图标准》GBJ 103-87、《建筑制图标准》GBJ 104-87、《建筑结构制图标准》GBJ 105-87、《给水排水制图标准》GBJ 106-87和《暖通空调制图标准》GBJ 114-88同时废止。
本标准由建设部负责管理,中国建筑标准设计研究所负责具体解释工作,建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制订、修订计划(第二批)的通知》下达的任务,本标准编制组对《给水排水制图标准》(GBJ 106-87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿,面向全国广泛征求意见,随后提出了送审稿,再经函审和专家审查通过,使之具有较好的群众基础。
本标准的修编目的是:一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOTC/10的相关标准)在技术内容上协调一致。
给水排水制图标准

给水排水制图标准
给水排水制图标准旨在作为帮助建筑设计师和建筑工程师绘制
给排水图提供指导方针。
设计师和工程师需要绘制计划图,以确保在设计和施工过程中,实际工作和设计图之间的一致性。
给排水制图标准提供了清晰的设计要求,可以帮助设计者和工程师在设计和施工过程中制定合理的计划。
这些标准也能帮助项目经理和主管正确评估和检查给排水的设计和施工。
给排水制图标准主要包括以下几个方面:
一是基础给排水设计:建筑设计师和工程师必须准确掌握墙体穿越、屋顶和地下室的布置,以及给排水、排水管道、泄水口和节水设备的布置,以便选择最佳的位置布局,确保给排水的顺畅运行。
二是排水设计要求:排水设计是指室外排水设计和室内排水设计。
室外排水设计是指排放雨水和污水的防洪沟渠、硬质沟渠和深井等建筑设施的设计;室内排水设计指的是室内排水沟渠、排水管道、室内积水管和排水阀等建筑设施的设计。
三是排水管道设计要求:排水管道设计是指布置管道的走向、断面尺寸、管径比、阻力,以及管道的抗冻性能等技术要求的设计。
四是排水泵的设计要求:排水泵的设计要求主要是排水泵的类型及其功能,以及排水泵的选型、性能要求、安装位置等。
五是排水系统控制和运行要求:排水系统控制和运行要求主要涉及到排水系统的控制方式、控制级别和入口排水检测要求等细节,以保证排水系统的正常运行和安全使用。
给排水制图标准是一个系统的工程技术标准,它既要求建筑设计者和施工者在制图设计、施工和使用过程中,必须按照国家的标准和要求,继承和发展我国的传统水利文化,将给排水发展到更高的水平。
遵循这些制图标准有助于建设更加高效、安全、经济、环保的给排水系统,以适应不断发展的技术需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 总则1.0.1 为了统一给水排水专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
本标准适用于下列制图方式绘制的图样:1 手工制图;2 计算机制图。
本标准适用于给水排水专业的下列工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图;2 总平面设计图、竣工图;3 原有建筑物、构筑物、总平面图的实测图;4 通用设计图、标准设计图。
给水排水专业制图,除应遵守本标准外,还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定图线图线的宽度b,应根据图纸的类别、比例和复杂程度,按《房屋建筑制图统一标准》中第条的规定选用。
线宽b宜为或1.0mm。
给水排水专业制图,常用的各种线型宜符合表的规定。
表线型比例2.2.1 给水排水专业制图常用的比例,宜符合表的规定。
表常用比例2.2.2 在管道纵断面图中,可根据需要对纵向与横向采用不同的组合比例。
在建筑给排水轴测图中,如局部表达有困难时,该处可不按比例绘制。
水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。
标高标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第节的规定。
室内工程应标注相对标高;室外工程宜标注绝对标高,当无绝对标高资料时,可标注相对标高,但应与总图专业一致。
压力管道应标注管中心标高;沟渠和重力流管道宜标注沟(管)内底标高。
在下列部位应标注标高:1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点;2 压力流管道中的标高控制点;3 管道穿外墙、剪力墙和构筑物的壁及底板等处;4 不同水位线处;5 构筑物和土建部分的相关标高。
标高的标注方法应符合下列规定:1 平面图中,管道标高应按图的方式标注。
3 剖面图中,管道及水位的标高应按图2.3.5-3的方式标注。
4 轴测图中,管道标高应按图2.3.5-4的方式标注。
2.3.6 在建筑工程中,管道也可注相对本层建筑地面的标高,标注方法为h+×.×××,h表示本层建筑地面标高(如h+。
管径管径应以mm为单位。
管径的表达方式应符合下列规定:1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN 表示(如DN15、DN50);2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×等);3 钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);4 塑料管材,管径宜按产品标准的方法表示;5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。
管径的标注方法应符合下列规定:1 单根管道时,管径应按图的方式标注。
2 多根管道时,管径应按图2.4.3-2的方式标注。
编号2.5.1 当建筑物的给水引入管或排水排出管的数量超过1根时,宜进行编号,编号宜按图的方法表示。
2.5.2 建筑物内穿越楼层的立管,其数量超过1根时宜进行编号,编号宜按图的方法表示。
2.5.3 在总平面图中,当给排水附属构筑物的数量超过1个时,宜进行编号。
1 编号方法为:构筑物代号-编号;2 给水构筑物的编号顺序宜为:从水源到干管,再从干管到支管,最后到用户;3 排水构筑物的编号顺序宜为:从上游到下游,先干管后支管。
当给排水机电设备的数量超过1台时,宜进行编号,并应有设备编号与设备名称对照表。
3 图例管道类别应以汉语拼音字母表示,并符合表的要求。
4 图样画法一般规定4.1.1 设计应以图样表示,不得以文字代替绘图。
如必须对某部分进行说明时,说明文字应通俗易懂、简明清晰。
有关全工程项目的问题应在首页说明,局部问题应注写在本张图纸内。
工程设计中,本专业的图纸应单独绘制。
在同一个工程项目的设计图纸中,图例、术语、绘图表示方法应一致。
在同一个工程子项的设计图纸中,图纸规格应一致。
如有困难时,不宜超过2种规格。
图纸编号应遵守下列规定:1 规划设计采用水规-××。
2 初步设计采用水初-××,水扩初-××。
3 施工图采用水施-××。
图纸的排列应符合下列要求:1 初步设计的图纸目录应以工程项目为单位进行编写;施工图的图纸目录应以工程单体项目为单位进行编写。
2 工程项目的图纸目录、使用标准图目录、图例、主要设备器材表、设计说明等,如一张图纸幅面不够使用时,可采用2张图纸编排。
3 图纸图号应按下列规定编排:1)系统原理图在前,平面图、剖面图、放大图、轴测图、详图依次在后;2)平面图中应地下各层在前,地上各层依次在后;3)水净化(处理)流程图在前,平面图、剖面图、放大图、详图依次在后;4)总平面图在前,管道节点图、阀门井示意图、管道纵断面图或管道高程表、详图依次在后。
图样画法总平面图的画法应符合下列规定:1 建筑物、构筑物、道路的形状、编号、坐标、标高等应与总图专业图纸相一致。
2 给水、排水、雨水、热水、消防和中水等管道宜绘制在一张图纸上。
如管道种类较多、地形复杂,在同1张图纸上表示不清楚时,可按不同管道种类分别绘制。
3 应按本标准第3章规定的图例绘制各类管道,阀门井、消火栓井、洒水栓井、检查井、跌水井、水封井、雨水口、化粪池、隔油池、降温池、水表井等,并按本标准节的规定进行编号。
4 绘出城市同类管道及连接点的位置、连接点井号、管径、标高、坐标及流水方向。
5 绘出各建筑物、构筑物的引入管、排出管,并标注出位置尺寸。
6 图上应注明各类管道的管径、坐标或定位尺寸。
1)用坐标时,标注管道弯转点(井)等处坐标,构筑物标注中心或两对角处坐标;2)用控制尺寸时,以建筑物外墙或轴线、或道路中心线为定位起始基线。
7 仅有本专业管道的单体建筑物局部总平面图,可从阀门井、检查井绘引出线,线上标注井盖面标高;线下标注管底或管中心标高。
8 图面的右上角应绘制风玫瑰图,如无污染源时可绘制指北针。
给水管道节点图应按下列规定绘制:1 管道节点位置、编号应与总平面图一致,但可不按比例示意绘制。
2 管道应注明管径、管长。
3 节点应绘制所包括的平面形状和大小、阀门、管件、连接方式、管径及定位尺寸。
4 必要时,阀门井节点应绘制剖面示意图。
管道纵断面图应按下列规定绘制:1 压力流管道用单粗实线绘制。
注:当管径大于400mm时,压力流管道可用双中粗实线绘制,但对应平面示意图用单中粗实线绘制。
2 重力流管道用双中粗实线绘制,但对应平面示意图用单中粗实线绘制。
3 设计地面线、阀门井或检查井、竖向定位线用细实线绘制,自然地面线用细虚线绘制。
4 绘制与本管道相交的道路、铁路、河谷及其他专业管道、管沟及电缆等的水平距离和标高。
重力流管道不绘制管道纵断面图时,可采用管道高程表,管道高程表应按表的规定绘制。
表管道高程表4.2.5 取水、水净化厂(站)宜按下列规定绘制高程图:1 构筑物之间的管道以中粗实线绘制。
2 各种构筑物必要时按形状以单细实线绘制。
3 各种构筑物的水面、管道、构筑物的底和顶应注明标高。
4 构筑物下方应注明构筑物名称。
各种净水和水处理系统宜按下列规定绘制水净化系统流程图:1 水净化流程图可不按比例绘制。
2 水净化设备及附加设备按设备形状以细实线绘制。
3 水净化系统设备之间的管道以中粗实线绘制,辅助设备的管道以中实线绘制。
4 各种设备用编号表示,并附设备编号与名称对照说明。
5 初步设计说明中可用方框图表示水的净化流程图。
建筑给水排水平面图应按下列规定绘制:1 建筑物轮廓线、轴线号、房间名称、绘图比例等均应与建筑专业一致,并用细实线绘制。
2 各类管道、用水器具及设备、消火栓、喷洒头、雨水斗、阀门、附件、立管位置等应按图例以正投影法绘制在平面图上,线型按本标准条的规定执行。
3 安装在下层空间或埋设在地面下而为本层使用的管道,可绘制于本层平面图上;如有地下层,排出管、引入管、汇集横干管可绘于地下层内。
4 各类管道应标注管径。
生活热水管要示出伸缩装置及固定支架位置;立管应按管道类别和代号自左至右分别进行编号,且各楼层相一致;消火栓可按需要分层按顺序编号。
5 引入管、排出管应注明与建筑轴线的定位尺寸、穿建筑外墙标高、防水套管形式。
6 ±标高层平面图应在右上方绘制指北针。
屋面雨水平面图按下列规定绘制:1 屋面形状、伸缩缝位置、轴线号等应与建筑专业一致,不同层或标高的屋面应注明屋面标高。
2 绘制出雨水斗位置、汇水天沟或屋面坡向、每个雨水斗汇水范围、分水线位置等。
3 对雨水斗进行编号,并宜注明每个雨水斗汇水面积。
4 雨水管应注明管径、坡度,无剖面图时应在平面图上注明起始及终止点管道标高。
系统原理图按下列规定绘制:1 多层建筑、中高层建筑和高层建筑的管道以立管为主要表示对象,按管道类别分别绘制立管系统原理图。
如绘制立管在某层偏置(不含乙字管)设置,该层偏置立管宜另行编号。
2 以平面图左端立管为起点,顺时针自左向右按编号依次顺序均匀排列,不按比例绘制。
3 横管以首根立管为起点,按平面图的连接顺序,水平方向在所在层与立管相连接,如水平呈环状管网,绘两条平行线并于两端封闭。
4 立管上的引出管在该层水平绘出。
如支管上的用水或排水器具另有详图时,其支管可在分户水表后断掉,并注明详见图号。
5 楼地面线、层高相同时应等距离绘制,夹层、跃层、同层升降部分应以楼层线反映,在图纸的左端注明楼层层数和建筑标高。
6 管道阀门及附件(过滤器、除垢器、水泵接合器、检查口、通气帽、波纹管、固定支架等)、各种设备及构筑物(水池、水箱、增压水泵、气压罐、消毒器、冷却塔、水加热器、仪表等)均应示意绘出。
7 系统的引入管、排水管绘出穿墙轴线号。
8 立管、横管均应标注管径,排水立管上的检查口及通气帽注明距楼地面或屋面的高度。
平面放大图按下列规定绘制:1 管道类型较多,正常比例表示不清时,可绘制放大图。
2 比例等于和大于1:30时,设备和器具按原形用细实线绘制,管道用双线以中实线绘制。
3 比例小于1:30时,可按图例绘制。
4 应注明管径和设备、器具附件、预留管口的定位尺寸。
剖面图按下列规定绘制:1 设备、构筑物布置复杂,管道交叉多,轴测图不能表示清楚时,宜辅以剖面图,管道线型应符合本标准条的规定。
2 表示清楚设备、构筑物、管道、阀门及附件位置、形式和相互关系。
3 注明管径、标高、设备及构筑物有关定位尺寸。
4 建筑、结构的轮廓线应与建筑及结构专业相一致。
本专业有特殊要求时,应加注附注予以说明,线型用细实线。
5 比例等于和大于1:30时,管道宜采用双线绘制。
