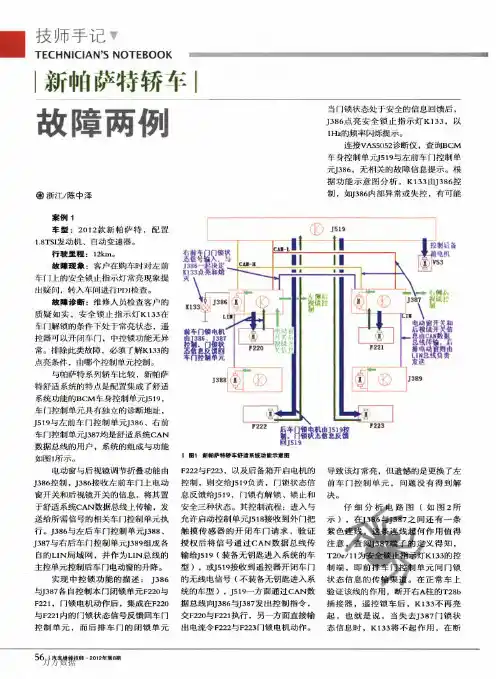

汽车维修技师·2012年第8期
56
故障两例
浙江/
陈中泽案例1
车型:2012款新帕萨特,配置1.8TSI发动机、自动变速器。
行驶里程:12km。
故障现象:客户在购车时对左前车门上的安全锁止指示灯常亮现象提出疑问,转入车间进行PDI检查。
故障诊断:维修人员检查客户的质疑如实,安全锁止指示灯K133在车门解锁的条件下处于常亮状态,遥控器可以开闭车门,中控锁功能无异常。排除此类故障,必须了解K133的点亮条件,由哪个控制单元控制。
与帕萨特系列轿车比较,新帕萨特舒适系统的特点是配置集成了舒适系统功能的BCM车身控制单元J519,车门控制单元具有独立的诊断地址,J519与左前车门控制单元J386、右前车门控制单元J387均是舒适系统CAN 数据总线的用户,系统的组成与功能如图1所示。
电动窗与后视镜调节折叠功能由J386控制,J386接收左前车门上电动窗开关和后视镜开关的信息,将其置于舒适系统CAN数据总线上传输,发送给所需信号的相关车门控制单元执行。J386与左后车门控制单元J388、J387与右后车门控制单元J389组成各自的LIN局域网,并作为LIN总线的主控单元控制后车门电动窗的升降。
实现中控锁功能的描述: J386与J387各自控制本门闭锁单元F220与F221,门锁电机动作后,集成在F220与F221内的门锁状态信号反馈回车门控制单元,而后排车门的闭锁单元
F222与F223,以及后备箱开启电机的控制,则交给J519负责,门锁状态信息反馈给J519,门锁有解锁、锁止和安全三种状态。其控制流程:进入与允许启动控制单元J518接收到外门把触摸传感器的开闭车门请求,验证授权后将信号通过CAN数据总线传输给J519(装备无钥匙进入系统的车型),或J519接收到遥控器开闭车门的无线电信号(不装备无钥匙进入系统的车型),J519一方面通过CAN数据总线向J386与J387发出控制指令,交F220与F221执行,另一方面直接输出电流令F222与F223门锁电机动作。
新帕萨特轿车
当门锁状态处于安全的信息回馈后,J386点亮安全锁止指示灯K133,以1Hz的频率闪烁提示。
连接VAS5052诊断仪,查询BCM 车身控制单元J519与左前车门控制单元J386,无相关的故障信息提示。根据功能示意图分析,K133由J386控制,如J386内部异常或失控,有可能
导致该灯常亮,但遗憾的是更换了左前车门控制单元,问题没有得到解决。
仔细分析电路图(如图2所示),在J386与J387之间还有一条紫色连线,这条连线起何作用值得注意,查阅J387端子的定义得知,T20e/11为安全锁止指示灯K133的控制端,即前排车门控制单元间门锁状态信息的传输渠道。在正常车上验证该线的作用,断开右A柱的T28b 插接器,遥控锁车后,K133不再亮起,也就是说,当失去J387门锁状态信息时,K133将不起作用,在断
图1 新帕萨特轿车舒适系统功能示意图
汽车维修技师·2012 年第8期
57
开的T28b/11端子线束处测量J386的T20d/11端子上电位为0.9V,遥控锁车时,电位上升到2.2V,然后下降到
0V,由此引发的思考是假如该线高电位向J386输出,情形将会如何,因一时找不到合适的试验方法,无法模拟故障的出现。
尽管如此,通过以上分析已经可知,K133常亮的原因是有异常信号输入到J386所致,这个异常信号源就是J387,断开右A柱上的T28b插接器,常亮的K133熄灭。拆开右前车门饰板,测量J387上T20e/11端子的电位为7.6V,而正常车应为0.9V。
故障排除:更换新的右前车门控制单元,K133常亮的故障排除。
案例2
车型: 2012款新帕萨特,配置1.8TSI CEA发动机、7速DSG变速器。
行驶里程:38km。
故障现象:车主购车后打来电话求援,称发动机不能启动。
故障诊断:赶到现场观察仪表EPC与OBD灯点亮,其余报警灯自检后熄灭,着车约1s后熄火,发动机转
速不能提高,似防盗锁止一般。再次启动,发动机没有着车迹象。
连接VAS 5052诊断仪,打开网关列表,列表显示发动机正常,防盗器正常。读取发动机控制单元J623的测量值140组2区的油压为107kPa,显然是低压油路的供油问题。新帕萨特轿车取消了燃油泵继
电器,燃油泵的控制交给燃油泵控制单元J538负责,系统电路图如图3所示。
检查熔丝SC27(30A)没有熔断,拆开后排坐垫,在燃油泵控制单元J538的T10o插接器处,用万用表测量T10o/1(红/黄)与T10o/6(棕)端子间有12.2V电压,T10o/3(黑/绿) 与T10o/6(棕)端子之间的电压为12.05V,上述两点12V试灯以正常亮度点亮,满足供电条件。连接发光二极管在T10o/2(黄/蓝)线与接地端子间,启动时发光二极管闪烁,表明发动机控制单元J623的控制信号已输入,控制信号也满足条件,但接入燃油泵插接器T5k/1与T5k/5端子上的12V试灯没有点亮,意味着J538没有给燃油泵供电。
故障排除:更换新的燃油泵控制单元,启动时用万用表测量燃油泵插针上有9.25V电压。装复部件,故障排除。
图2 前排车门控制单元间的门锁状态信息渠道
J386.左前车门控制单元 J387.右前车门控制单元 K133.安全锁止指示灯
图3 燃油泵控制单元电路图
J519.BCM 车身控制单元 J623.发动机控制单元 J285.仪表 G6.燃油泵 G.油量传感器
