微弱信号检测装置(实验报告)剖析
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计作者：孙霖陈玉玲来源：《传播力研究》2019年第03期摘要：该系统的设计是用来检测强噪音下对微弱信号检测，低频正弦信号的幅度是已知的并且表示幅度的值。
内核基于微控制器，并用作数据处理和使用Launchpad开发板控制LCD 屏幕正弦信号幅度的内核。
MCU，双音频放大器OPA2134，低噪声放大器选用的是OPA2227，运算放大器使用电压调节器OP07，TL431来检测信号。
关键词：噪声;微弱信号检测一、前言结构的噪声源由标准噪声产生。
当输入正弦信号的频率为1 kHz时，最大幅度在200 mV～2 V范围内，系统中的设置要求其精度控制在5%以内。
二、设计方案该设计使用滤波方法，因为滤波器本身是用于消除不需要的噪声的设备。
对输入和输出信号进行滤波以获得干净的信号，并有效地过滤某一频率的频率或频率，并且功能是获得特定频率或消除某些频率。
本文采用多阶的带通滤波器，中心频率是1KHZ，过滤除信号之外的其他AC信号。
过滤器是借助过滤器设计的，方便简单，而且还基本可以实现设计要求。
三、器件选择微控制器MSP430G2551是一款处理器，具有极低功率的混合信号。
它结合了芯片内的许多外围模拟电路和通用数字模块。
OPA2134双音频运放特点为频带宽、转换速率高、并且在超低噪声情况下有超低失真、该驱动器的高功率输出使其成为噪声和信号的理想选择，具有高扫描速度的低失真差分运算放大器，在恶劣的环境中，可以使用出色的动态响应，高输出电压变化和高输出功率。
附加部件可实现强化且一般与OPA2134可进行兼容;OPA2227是一款具有低噪声和高精度功能的精密放大器、噪声小，准确放大信号电压;OP07运算放大器是一种广泛使用的运算放大器，低噪声，极低的输入失调电压，极低的温度漂移，输入噪声时的极低电压幅度，宽电压范围和高输入阻抗。
可广泛用于集成电路，绝对值精密电路，比较器和弱信号精密增益电路;TL431稳压器用于系统设计，使用精密直流电源产生2.5V参考电压参考设计。
12年A题实验报告(微弱信号检测装置)要点
2012年全国大学生电子设计竞赛【本科组】微弱信号检测装置（A题）摘要：本系统是基于锁相放大器的微弱信号检测装置，用来检测在强噪声背景下已知频率的微弱正弦波信号的幅度值。
该系统由加法器、纯电阻分压网络、微弱信号检测电路和显示电路组成。
其中加法器和纯电阻分压网络生成微小信号，微弱信号检测电路和显示电路完成微小信号的检测和显示在液晶屏上。
本系统是以相敏检波器为核心，将参考信号经过移相器后，接着通过比较器产生方波去驱动开关乘法器CD4053，最后通过低通滤波器输出直流信号检测出微弱信号，将该直流信号送入单片机处理后，液晶显示出来。
经最终的测试，本系统能较好地完成微小信号的检测。
关键词：微弱信号强噪声相敏检测Abstract: The system is of weak signal detection based on lock-in amplifier device, used for the detection of known weak sinusoidal signal under strong noise background frequency amplitude. The system consists of an adder, pure resistor divider network, weak signal detection circuit and display circuit. The adder and the pure resistor divider network to produce small signal, weak signal detection circuit and display circuit to complete the detection of tiny signal and displayed on the LCD screen. The system is based on a phase sensitive detector as the core, the reference signal through the phase shifter, then through the comparator produces Fang Bo todrive switch multiplier CD4053, finally through the low pass filter output DC signal detection ofweak signal, the DC signal into the microcontroller processing, liquid crystal display. The final test, the system can achieve the tiny signal.Key Word：weak signal strong noise phase sensitive detection目录摘要： (1)1. 系统设计 (3)1.1设计要求 (3)1.1.1设计任务 (3)1.1.2技术指标 (3)1.2方案比较与选择 (4)1.2.1微弱信号检测模块方案比较 (4)1.2.2移相网络模块方案比较 (4)1.2.3电阻分压模块方案比较 (5)1.3方案论证 (5)2.单元电路设计及参数计算 (5)2.1加法器电路 (5)2.4带通滤波电路 (7)2.5相敏检波电路 (7)2.7低通滤波电路 (8)3. 软件设计 (9)3.1程序总体流程图 (9)3.2程序清单（见附录2） (9)4.系统测试 (9)4.1测试仪器 (9)4.2测试结果 (10)5. 结束语 (10)参考文献 (10)附录 (10)附录1 主要元器件清单 (10)附录2 程序清单 (11)1.系统设计1.1设计要求1.1.1设计任务设计并制作一套微弱信号检测装置，用以检测在强噪声背景下已知频率的微弱正弦波信号的幅度值，并数字显示出该幅度值。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测在许多领域都有着重要的应用，比如无线通信、生物医学、天文测量等。
设计一种高效的微弱信号检测装置对于提高信号检测的灵敏度和准确性至关重要。
本文将从硬件设计和信号处理两个方面对微弱信号检测装置进行浅析。
一、硬件设计1. 低噪声放大器在微弱信号检测装置中，低噪声放大器是至关重要的组件。
由于微弱信号本身具有较低的能量，因此在信号放大的过程中，放大器的噪声也会对信号检测产生较大的影响。
低噪声放大器可以有效地抑制噪声，并且提高信噪比，从而更好地检测微弱信号。
在设计低噪声放大器时，需要考虑放大器的增益、带宽、输入输出阻抗等参数，同时在电路设计上采用低噪声元件和优化的布局方式，以尽量减小放大器本身的噪声。
2. 滤波器在微弱信号检测中，滤波器起着至关重要的作用。
由于环境中可能存在各种干扰信号，比如电磁干扰、交流干扰等，因此需要采用滤波器来剔除这些干扰信号，保留下需要检测的微弱信号。
常见的滤波器包括低通滤波器、带通滤波器等，通过合理设计滤波器的参数和特性，可以有效地滤除不需要的频率成分，提高信号的纯净度。
3. 高精度模拟数字转换器（ADC）在微弱信号检测装置中，通常需要将模拟信号转换为数字信号进行后续处理。
高精度的模拟数字转换器是必不可少的组件。
高精度ADC可以有效地保持信号的原始信息，并且提高信号的采样精度和分辨率，从而更好地还原微弱信号的细节和特征。
4. 高灵敏度探测器高灵敏度的探测器对于微弱信号的检测非常重要。
在无线通信中，微弱的无线信号可能需要通过天线进行接收，因此天线的灵敏度直接影响信号的接收效果。
在生物医学领域，微弱的生物信号需要通过生物传感器进行检测，因此生物传感器的灵敏度非常重要。
在设计高灵敏度探测器时，需综合考虑探测器的灵敏度、稳定性和信噪比，以达到最佳的检测效果。
二、信号处理在微弱信号检测中，由于信号本身较弱，可能会受到一些非理想因素的影响，比如噪声、干扰等。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测是指在非常低的信噪比下，对微弱信号进行可靠检测和测量。
在现实生活和工程应用中，微弱信号检测是非常重要的，常见的应用场景包括地震监测、生物医学检测、通信系统等。
设计一种高效可靠的微弱信号检测装置对于这些应用至关重要。
在微弱信号检测装置设计中，需要克服信号太小、噪声干扰大等问题，因此需要一系列工程手段和技术手段来实现微弱信号的准确检测。
接下来，我们将从信号处理、噪声抑制、灵敏度提高等方面对微弱信号检测装置进行浅析。
信号处理是微弱信号检测中的关键环节。
一般情况下，微弱信号在传感器中采集后需要进行放大、滤波等处理，以提高信噪比。
对于微弱信号的有效检测，通常需要将其转换为数字信号进行处理。
信号处理技术在微弱信号检测中起着至关重要的作用。
在实际设计中可以采用数字滤波、数字增益控制、数字匹配滤波等方法，对微弱信号进行有效处理从而获得清晰的信号特征。
噪声抑制是微弱信号检测中的另一个关键问题。
由于噪声的存在，微弱信号的检测变得更加困难。
需要对噪声进行有效的抑制。
在设计过程中可以采用模拟滤波器、数字滤波器等方法，对噪声进行抑制从而提高信噪比。
还可以采用信号平均、时域滤波等技术手段来进一步抑制噪声，从而提高微弱信号的检测精度和可靠性。
随后，灵敏度提高是微弱信号检测中的重要问题。
在实际应用中，由于信号本身很微弱，仪器的灵敏度往往成为制约检测性能的关键因素。
设计具有高灵敏度的检测装置对于微弱信号检测至关重要。
在装置的设计中，可以通过优化传感器结构、提高电路灵敏度、减小噪声等方式来提高检测系统的灵敏度。
还可以采用增益控制、信号平均等技术手段来提高装置的灵敏度，从而更好地检测微弱信号。
仪器的稳定性和可靠性也是微弱信号检测中需要考虑的重要因素。
在设计检测装置时，需要考虑到降低系统的漂移，提高仪器的稳定性。
还需要考虑到装置的可靠性，避免各种外界因素对仪器性能的影响，确保检测装置的可靠运行。
微弱信号检测装置的设计需要充分考虑信号处理、噪声抑制、灵敏度提高和稳定性可靠性等因素。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计在科学研究与工业生产中，微弱信号的检测对于数据采集、物理实验、医学诊断等方面具有至关重要的意义。
由于微弱信号的本质是低电平、低噪声、低幅度的电信号，因此其检测对于检测设备本身的精度和灵敏度都提出了苛刻的要求，需要从设计电路、材料选择、信号处理等多个方面进行精心设计。
一般来说，微弱信号检测可以分为三个阶段：信号采集、信号放大与滤波以及信号处理与分析。
在信号采集阶段，需要选择合适的传感器或探头，建立信号采集电路，并设计合适的连接线路，以确保信号能够被准确有效地采集到。
在信号放大与滤波阶段，需要使用低噪声放大器和高精度滤波器等设备，将微弱信号放大和滤波，以提高信噪比，减少杂音干扰。
在信号处理与分析阶段，需要使用数字信号处理芯片和算法，对信号进行二次处理和分析，以提取有效信息。
在设计微弱信号检测装置时，还需要注意以下几点：第一，选择合适的传感器或探头。
传感器是将被测物理量转化为电信号的设备，如温度传感器、压力传感器、光电传感器等。
在选择传感器时，需要根据被测物理量的性质及其量级范围，选用合适的传感器。
第二，设计合适的连接线路。
连接线路应该具有良好的电学特性，以确保信号准确地传输和采集。
并且需要根据不同传输距离和环境干扰情况，选用合适的阻抗、屏蔽等措施，保证信号传输的质量。
第三，选择合适的放大器和滤波器。
放大器需要具有低噪声、高精度、宽带、低失真等特点，以确保微弱信号得以有效放大。
同时，滤波器需要根据被测信号的频率范围，选用相应的滤波器，以去除杂音和干扰。
第四，设计合适的信号处理和分析算法。
信号处理和分析算法是对被测信号进行二次处理和分析的重要手段。
这些算法需要具有高效、精确、实时等特点，以提取出有效信息。
最后，微弱信号检测装置还需要进行严格的性能测试和校准，以确保其具有良好的准确度和稳定性。
同时，为了防止干扰和误差，还需要采用屏蔽、隔离、抗干扰等措施，以保证检测装置的正常工作。
微弱信号检测实验报告
微弱信号检测实验报告微弱信号检测实验报告引言在科学研究和工程应用中，微弱信号的检测是一项具有重要意义的任务。
微弱信号的检测可以帮助我们探测宇宙中的奥秘、改善通信系统的性能、提高医学影像的分辨率等。
本实验旨在探索微弱信号检测的原理和方法，并通过实验验证其可行性。
实验装置本实验使用了一套精密的实验装置，包括信号源、放大器、滤波器、检测器和示波器等。
信号源产生微弱信号，放大器将信号放大到可以被检测器检测的范围内，滤波器用于去除噪声和干扰，检测器将信号转换为电压信号，示波器用于显示信号的波形和幅值。
实验步骤1. 首先，将信号源连接到放大器的输入端，并将放大器的输出端连接到滤波器的输入端。
2. 调节信号源的频率和幅值，使其产生一个微弱的正弦信号。
3. 调节放大器的增益，使信号的幅值适合检测器的输入范围。
4. 将滤波器的输出端连接到检测器的输入端。
5. 调节检测器的灵敏度，使其能够检测到微弱信号。
6. 将检测器的输出端连接到示波器的输入端。
7. 调节示波器的触发模式和时间基准，使其能够显示信号的波形和幅值。
实验结果经过一系列的调节和优化，我们成功地检测到了微弱信号，并通过示波器观察到了信号的波形和幅值。
实验结果表明，我们设计的实验装置能够有效地检测微弱信号，并具有较高的灵敏度和准确性。
讨论与分析在实验过程中，我们发现调节放大器的增益是关键步骤之一。
如果增益过低，信号将被放大得不够，无法被检测器检测到；如果增益过高，放大器可能会引入噪声和干扰，影响信号的检测结果。
因此，需要根据实际情况选择适当的增益值。
另外，滤波器的选择和调节也对信号的检测结果有重要影响。
滤波器可以去除噪声和干扰，提高信号与噪声的信噪比。
在实验中，我们使用了带通滤波器，将信号源产生的特定频率范围内的信号通过，而去除其他频率的信号。
这样可以有效地提高信号的检测灵敏度。
此外，检测器的灵敏度也是影响信号检测结果的重要因素。
较高的灵敏度意味着检测器能够检测到较小幅值的信号，但也可能引入更多的噪声。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测装置是一种用于检测低强度信号的仪器。
在许多应用场景中，我们需要检测并测量微弱信号，如天文观测、粒子物理实验、无线通信等。
微弱信号检测装置的设计旨在提高信号的信噪比，准确地检测和测量微弱信号。
在微弱信号检测装置的设计中，首先需要采取一系列措施来降低噪声的干扰，提高信号的可检测性。
一个重要的步骤是选择合适的放大器。
放大器应具有低噪声系数和高增益，以有效地放大微弱信号。
也可以采用差分放大器设计来抵消共模噪声。
需要采取屏蔽和隔离措施，防止外部噪声的干扰，如使用屏蔽盒、绝缘材料等。
微弱信号检测装置还需要采用合适的滤波器来对信号进行滤波处理。
滤波器可以消除杂散噪声和不相关信号的干扰，使得待测信号更加显著。
在滤波器的设计中，需要根据信号的频率范围和要求选择合适的滤波器类型，如低通滤波器、带通滤波器等。
微弱信号检测装置还需要采用适当的检波器对信号进行检测和测量。
检测器的选择可以根据信号的特性和要求来确定。
常见的检测器有峰值检测器、均方根检测器、包络检测器等。
这些检测器能够将微弱信号转化为可观测的电信号，并进行后续处理和分析。
为了提高微弱信号检测装置的性能，还可以采用一些增强技术。
可以采用锁相放大器技术来提高信号的信噪比。
锁相放大器可以利用参考信号对微弱信号进行同步检测，从而抑制噪声并提高信号的可靠性。
还可以采用数字信号处理技术对信号进行滤波、增强和分析等操作，进一步提高检测和测量的准确性和可靠性。
微弱信号检测装置的设计包括选择合适的放大器和滤波器、采用适当的检测器以及应用增强技术等。
这些设计措施有助于降低噪声干扰，提高信号的可检测性和测量的准确性。
未来随着技术的不断发展，微弱信号检测装置将在更多领域发挥作用。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计
微弱信号检测装置是指在环境噪声干扰下，检测并提取出微弱信号的设备。
微弱信号的检测在很多领域都有应用，比如医学诊断、环境监测、地震预警等。
本文将从信号源、传感器、信号处理以及噪声抑制等方面对微弱信号检测装置的设计进行浅析。
一、信号源
微弱信号的来源非常广泛，可以是生物体内的脉冲信号、地面的微震信号、气体的微弱放电信号等。
因此，在设计微弱信号检测装置时，需要根据实际的信号源选取相应的传感器和信号采集器。
二、传感器
选择合适的传感器是微弱信号检测装置设计的第一步。
传感器的灵敏度和频率响应是影响检测精度的重要因素。
为了检测微弱信号，需要使用灵敏度较高的传感器，比如震动传感器、压电传感器等。
此外，传感器的电路设计也非常重要，要尽可能降低传感器自身噪声的影响，保障信号的良好转换。
三、信号处理
对于采集到的微弱信号，需要进行一系列的信号处理，以提高信噪比，减小误差。
首先，采用差分放大器，可以排除掉传感器、前级电路产生的共模噪声。
另外，在信号放大之前，要进行低通滤波。
此外，锁相放大器也是常用的信号处理方法，它可以消除高频噪声和低频漂移，提高信号的稳定性和准确性。
四、噪声抑制
环境噪声对微弱信号的检测非常不利，因此，在微弱信号检测装置设计过程中，噪声抑制也是非常重要的一步。
首先，要选择合适的工作环境，尽量远离噪声源。
其次，在电路设计时，要采取一系列噪声抑制措施，比如加装屏蔽罩、使用低噪声元器件等，以降低噪声引入的影响。
最后，信号采集的时间也非常重要，要尽可能避开环境噪声较高的时间段。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测是许多科学领域和工程领域中的一个重要技术挑战，包括无线通信、雷达、医学诊断和科学研究等领域。
微弱信号检测装置是用来检测和测量微弱信号的设备，它需要具备高灵敏度、低噪声和高分辨率等特性。
本文将对微弱信号检测装置的设计原理和关键技术进行分析和探讨。
一、微弱信号检测装置的原理微弱信号检测装置的设计原理主要是利用信号放大和滤波技术来增强微弱信号的强度，并通过噪声抑制技术来提高信噪比。
一般来说，微弱信号检测装置包括前置放大器、滤波器、增益控制器和信号处理器等部件。
前置放大器是用来放大输入信号的强度，增加信号与噪声的差异，从而提高信噪比。
前置放大器的设计需要考虑到信号的频率范围、输入阻抗和放大倍数等参数。
滤波器则是用来去除输入信号中的杂散噪声和干扰信号，通常采用低通滤波器或带通滤波器来限制输入信号的频率范围。
增益控制器可以根据输入信号的强度来调节放大倍数，以避免过大的信号被过度放大而导致失真。
信号处理器则用来处理放大后的信号，包括采样、滤波、数字转换和数据分析等功能。
1. 低噪声放大器设计低噪声放大器是微弱信号检测装置中的关键部件，它需要具备高增益和低噪声的特性。
要设计一款低噪声放大器，需要考虑到放大器的噪声系数、输入电阻、输出阻抗和带宽等参数。
通常采用低噪声场效应管和双极晶体管来设计低噪声放大器，同时采用差分放大电路来提高信噪比。
还需要考虑到放大器的线性度和稳定性，以确保信号在放大过程中不会失真和漂移。
2. 信号滤波技术信号滤波技术是微弱信号检测装置中的另一个关键技术，它用来去除输入信号中的杂散噪声和干扰信号，从而提高信号的纯度和准确性。
通常采用主动滤波器和被动滤波器来设计信号滤波器，主动滤波器采用放大器和反馈网络来实现滤波功能，被动滤波器则采用电容和电感等元件来实现滤波功能。
还可以采用数字滤波器来进行数字信号处理，用于实现高精度和高分辨率的滤波效果。
3. 低功耗设计微弱信号检测装置通常需要长时间持续工作，因此需要考虑到功耗和热量的控制。
微弱信号检测装置的设计与总体报告
4
A2 1
R4 ， R 4 取 10K 的滑动变阻器，R 5 1K ，放大倍数最大可达 10 R5
倍。两级放大一共可达到 A1 A 2 100 倍。
XFG1 R1 7 10kΩ
AD637 有效值转换
图 3 锁相放大系统框图
综上所述，从抗噪声性能等角度综合考虑，我们选用方案三。
3
2. 理论分析与计算 2.1 纯电阻衰减网络
这里要求衰减网络的引入不影响前后级的匹配情况，所以我们不用简单的电 阻串联，而采用非对称 T 型电阻衰减网络。使用这种衰减网络的好处在于输入、 输出阻抗可以不一致。 纯电阻 T 型衰减网络如图 4 所示：
3. 主要电路设计 3.1 加法器
为了叠加噪声信号和有用的正弦信号，加法器的必须的。加法器实现的是线 性叠加，增益为 1，我们用运算放大器构成加法器电路就可以实现。同相加法器 输入阻抗高，使之能吸收的信号更强，加法器我们选用“TI”公司的高精度、低 噪声运放，如图 7 所示。
图 7 加法器电路
3.2 纯电阻衰减网络
微弱信号检测
正弦信号源
VS A
加法器
B VN
Vc C
纯电阻 分压网络
Vi D
放大电路 （两级放大 增益可调）
同向放大 （增益无穷大） 方 波 带通滤波器 500Hz~2KHz 窄带滤波器 1KHz AD630 自相关检测
噪声源
低通滤波器
E
Vo
液晶
MSP430G2335 Launch Pad
ADS1115 A/D转换
图 9 带通滤波器
7
3.5 移相器
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计随着科技的不断发展，微弱信号检测装置的设计越来越重要。
微弱信号检测装置是指能够检测到微弱信号的设备，它可以应用于许多领域，如无线通信、医疗、测量检测等。
本文将从以下几个方面浅析微弱信号检测装置的设计。
一、信号源的选择微弱信号检测装置的设计首先需要选择适当的信号源。
信号源的选择应根据实际需求进行。
一般情况下，信号源有两种，一种是外部信号源，一种是内部信号源。
外部信号源是指信号来源于其他器件，例如放大器、变压器等。
内部信号源是指信号来源于装置本身，例如压电晶体、光电二极管等。
在选择信号源时，需要考虑信号源的稳定性、信号穿透能力、对外界噪声的抑制能力等因素。
二、信号放大器的设计信号放大器是微弱信号检测装置中最重要的一个环节。
它可以将弱信号放大到足以被检测的范围内。
在放大器的设计中，需要注意信号与噪声的比值，以确保放大器不仅可以将信号放大，同时还可以将噪声抑制。
另外，放大器的带宽也是一个需要考虑的因素。
放大器的带宽越宽，就越容易受到外界的干扰。
因此，在设计放大器时，需要权衡带宽和抗干扰能力。
三、滤波器的设计滤波器是一个可以通过滤波器的设计，达到提高微弱信号检测灵敏性的目的。
滤波器可以去掉不需要的信号，同时保留需要的信号。
在设计滤波器时，需要考虑信号的频率范围和滤波器的频率响应。
不同的滤波器具有不同的频率响应特点，可以选择适合自己需求的滤波器。
四、噪声消除的设计噪声是微弱信号检测装置中最严重的问题之一。
在设计中，需要采取措施来抑制或消除噪声。
例如，在设计放大器时，可以采用差分放大器来抵消共模噪声。
另外，也可以通过信号滤波、降噪技术等手段来减少噪声的干扰。
五、环境适应性的设计微弱信号检测装置的工作环境有时会产生干扰。
例如，电磁辐射、温度变化等因素都会影响装置的性能。
因此，在设计时，需要考虑装置的环境适应性。
例如，在设计信号放大器时，可以选择低噪声放大器来提高信噪比。
在选择其他器件时，也需要考虑其适应性。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计
微弱信号检测装置是一种用于探测低信噪比信号的装置，广泛应用于无线通信、天文学、地球物理学、生物医学等领域。
其设计的关键是提高信号的检测灵敏度和降低噪声的干扰。
设计微弱信号检测装置应该选择合适的检测方法。
常用的方法包括锁相放大、功率谱分析、调频信号检测等。
根据实际需求选择适当的检测方法，能够提高信号的检测灵敏度。
提高信号的检测灵敏度需要降低噪声的干扰。
设计中应该采取一系列措施来减小噪声的影响。
使用低噪声放大器来放大信号，使用低噪声滤波器来滤除噪声，使用高品质的接收天线来增加信号的接收强度等。
信号的检测灵敏度还受到设备本身的性能限制。
在设计微弱信号检测装置时，需要优选器件和部件，以确保其具有良好的性能。
选择低噪声、高增益的放大器，选择高精度、低漂移的滤波器，选择高灵敏度、宽带宽的收发器等。
在设计过程中还应该考虑其他影响因素，如温度、电源稳定性、传输线匹配等。
这些因素可能会对信号的检测和测量结果产生影响，因此需要在设计中予以考虑，并采取相应的措施进行补偿或抑制。
微弱信号检测装置的设计需要综合考虑检测方法、噪声抑制、设备性能以及其他影响因素。
通过合理选择器件和部件、优化设计方案，能够提高微弱信号的检测灵敏度，从而实现对低信噪比信号的准确检测。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测装置是一种应用于科研领域以及一些特定行业的重要设备，它可以帮助科研人员以及工程师们检测并分析微弱信号，从而为他们的工作提供重要的数据支持。
在现代科技发展的大背景下，微弱信号检测装置的设计越来越受到重视，其设计的合理性和先进性直接关系到设备的性能表现和使用效果。
本文将从设计原理、关键技术以及设计要点等方面进行浅析，希望能够为相关领域的科研人员和工程师们提供一些参考和帮助。
一、设计原理微弱信号检测装置的设计原理主要是基于信号放大及滤波的技术。
通常情况下，微弱信号往往混杂在大量的背景噪声中，因此需要通过信号放大技术将微弱信号放大至可以被检测的水平。
还需要通过滤波技术将背景噪声滤除，从而使得被检测的信号更加纯净和稳定。
设计一款微弱信号检测装置，关键在于如何合理地运用放大和滤波技术，以及如何平衡放大倍数和信噪比，从而保证信号的真实性和准确性。
二、关键技术1. 信号放大技术信号放大技术是微弱信号检测装置设计中最为核心的技术之一。
通常情况下，采用的放大器有运算放大器，其具有高输入阻抗、低输出阻抗、高放大倍数等优点。
在设计中，需要根据实际需求选择合适的运算放大器，同时要注意防止由于放大器本身的噪声对信号检测的影响。
2. 滤波技术滤波技术是用来滤除背景噪声，增强信号的真实性和稳定性。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器等。
在设计中，需要根据待检测信号的频率范围、信噪比要求等因素选择合适的滤波器，同时要注意滤波器的带宽和通频带的选择。
3. 前置放大器设计在设计微弱信号检测装置时，通常需要设计前置放大器，用来对输入信号进行初步放大处理。
前置放大器的设计要注意防止由于不恰当的放大倍数造成的信噪比下降和过载等问题，同时也需要注意前置放大器与后级放大器之间的匹配。
4. 信号采样和AD转换对于模拟信号的处理，通常需要将其进行采样和AD转换，将模拟信号转化为数字信号。
在设计中，需要根据信号频率、采样率等因素选择合适的采样器和AD转换器，同时也要注意采样精度和信噪比的影响。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计
微弱信号检测装置是一种用于检测和放大微弱信号的设备。
它在很多领域中都有重要的应用，如空间科学、生物医学、无线通信等。
本文将从设计原理、关键技术和应用场景三个方面对微弱信号检测装置进行浅析。
设计原理：
微弱信号检测装置的设计原理主要基于放大器电路和噪声处理技术。
放大器电路是微弱信号检测装置的核心部件，它可以将微弱信号放大到足够强度以便进行后续处理。
常用的放大器电路包括放大器阵列、差分放大器等，它们可以提高信号的信噪比，从而提高检测的灵敏度。
噪声处理技术是微弱信号检测的关键。
由于微弱信号往往被噪声干扰，所以必须采用滤波、降噪等技术来减小噪声对信号的影响。
常用的噪声处理技术有前置滤波、数字滤波、自适应滤波等。
应用场景：
微弱信号检测装置在很多领域中都有广泛的应用。
在空间科学中，微弱信号检测装置可以用于接收和处理来自太空的微弱信号，如宇宙射线、星光等。
在生物医学中，微弱信号检测装置可以用于生物体内微弱信号的检测，如脑电图、心电图等。
在无线通信中，微弱信号检测装置可以用于接收和处理无线电波信号，如手机信号、WiFi信号等。
这些应用场景都需要高灵敏度、低功耗、高可靠性的微弱信号检测装置。
微弱信号检测装置是一种用于检测和放大微弱信号的设备，其设计原理基于放大器电路和噪声处理技术。
关键技术包括低噪声设计、高增益设计和高速信号处理技术。
应用场景包括空间科学、生物医学和无线通信等。
未来随着科技的发展，微弱信号检测装置将会发展出更加高效、高灵敏度的新型装置。
浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测装置是现代电子技术中的一种重要设备，可应用于实验室、医学、生物学、物理学等各个领域。
在检测微弱信号时，装置的性能和信噪比是非常关键的因素，因此，在设计微弱信号检测装置时应注意以下几个方面。
一、选择合适的运放运放是微弱信号检测装置中最关键的元件之一，因此在设计过程中，选择合适的运放非常重要。
具体选择的运放型号应根据待检测信号的特点来确定，如信号的频率、幅度和电压等。
同时，也需注意运放的输入电容、噪声指标和失调等方面的参数，以满足设计要求。
二、抗干扰能力微弱信号检测装置往往处于电磁干扰严重的环境中，因此它的抗干扰能力也是重要的设计要求之一。
在设计时应注意信号连接线的选用，尽量选择抗干扰能力较强的电缆，避免短路、应变等情况的发生。
同时，还需采用耦合网络、屏蔽等方法，增强抗干扰能力。
三、电路布局电路布局对于微弱信号检测装置的性能有着重要的影响。
因此，在设计时应充分考虑电路布局和走线方式等因素，尽量避免电路引入其它干扰信号，以保证微弱信号的检测和测量精度。
四、供电和接地微弱信号检测装置的供电和接地也是设计过程中需要注意的关键因素。
在供电设计中，应避免供电线路引入噪声，使得微弱信号受到干扰。
在接地设计中，则需采用合理的接地方式，消除干扰电流，以提高微弱信号检测装置的精度。
五、信号滤波信号滤波是微弱信号检测装置中最常用的处理方式之一，有效地滤除不需要的噪声信号，保留待检测信号。
在设计时应根据待检测信号的特点选择合适的滤波器，如低通、高通、带通滤波器等。
总之，微弱信号检测装置的设计需要从多方面进行思考，从运放的选择、抗干扰能力、电路布局、供电和接地以及信号滤波等方面设计。
只有这样，才能设计出性能优良的微弱信号检测装置，广泛应用于现代科技领域。

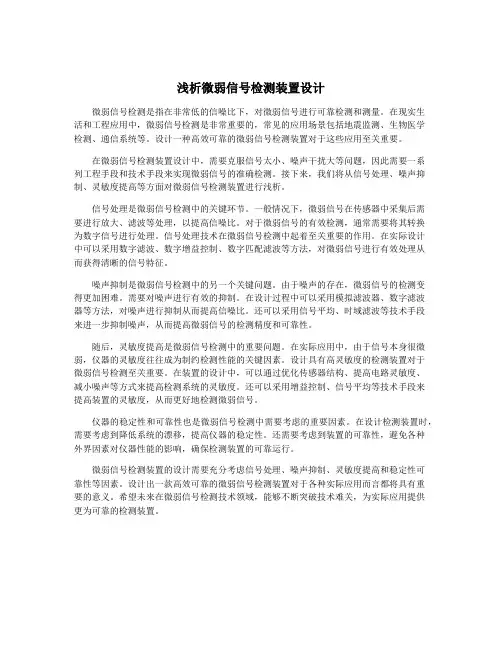

浅析微弱信号检测装置设计
浅析微弱信号检测装置设计微弱信号检测装置是一种能够检测以微弱信号为特征的高灵敏度测量设备，广泛应用于环境监测、医疗、生物医学等领域。
在实际应用中，微弱信号检测装置所涉及的技术涵盖多个学科领域，因此其设计需考虑专业知识和相关技术领域知识点的集成。
本文主要浅析微弱信号检测装置设计过程中的关键技术和设计方法，以期为读者提供参考。
1. 设计需求分析在微弱信号检测装置设计的初步阶段，首先需要进行需求分析和功能设计。
根据实际情况分析，确定设计装置所需检测信号特性、工作频率范围、信噪比、测量精度等主要技术参数。
2. 系统框架设计设计过程中，需要根据需求确定微弱信号检测装置的系统框架和功能模块。
系统框架设计涉及硬件组成、数据处理、传输通信等方面，不同的微弱信号检测装置功能模块也不同。
一般情况下，微弱信号检测装置系统包括信号输入模块、放大模块、滤波模块、采样模块、处理模块和数据输出模块。
作为设计者，需要考虑到电路的稳定性和可靠性，以及各功能模块的协调和互联，保证系统之间的无缝衔接。
3. 硬件设计硬件设计主要涉及信号输入电路的设计、微弱信号放大电路的设计和滤波电路的设计。
在实际设计中还需要考虑器件的选择、布线、防辐射干扰等。
因其硬件设计涉及电路的稳定性和可靠性，需要根据实际特点选择符合技术规格和要求的组件和器件。
5. 实验验证实验验证是微弱信号检测装置设计过程中的关键部分，其目的是确认装置的性能和有效性。
根据实际情况，设计者需要进行性能测试和验证实验，并针对测试结果进行分析和确认。
综上所述，微弱信号检测装置的设计需要涵盖多个技术领域，包括硬件设计、软件设计、数据处理、应用领域知识点等，实际设计中需要合理配合和整合各方面的技术知识和经验。
设计者要根据实际情况考虑多个因素，如设计要求、电路的可靠性和稳定性、软件设计功能合理性等，最终开发出一个高效、稳定、精准的微弱信号检测装置。
微弱信号检测实验报告
软正交矢量型LIA 在微弱信号检测中的应用摘要：本文利用软件相移技术得到相互正交的参考正弦波信号；通过互相关算法，完成了软正交矢量型LIA 相关器的具体实现；利用该方法实现了对微弱信号幅值和相位的检测，有效地抑制干扰，减少了硬件电路成本。
通过Matlab 仿真，验证了该算法具有一定的优越性。
关键词：软件相移；正交；互相关一、互相关原理设混有随机噪声的信号：()()()sin()()s t x t n t A t n t ωθϕ=+=+++其中：()x t 为有用信号且其重复周期或频率已知，()n t 为随机噪声信号；参考信号为：()sin()y t B t ωθ=+，'()cos()y t B t ωθ=+且()y t 和'()y t 相位差为90︒。
则有：011(0)()()d cos()2T xy R s t y t t AB T ϕ==⎰ （1） 2011(0)()()d 2T yy R y t y t t B T ==⎰ （2）''011(0)()()d sin()2T xy R s t y t t AB T ϕ==⎰ （3）求解式(1)式(2)和式(3)可以得到：B = （4）'(0)arctan(0)yy sy R R ϕ= （5）2(0)cos()sy R A B ϕ=（6）由上可见，利用互相关原理可以测得被测信号的幅值和相位。
同时，因为信号要经过A/D 采集卡才能存储到计算机中，所以得到的是检测信号序列()s k 和参考序列()y k ，即将上述互相关运算公式离散化，得：11(0)()()Nsy k R s k y k N ==∑ （7）11(0)()()Nyy k R y k y k N ==∑ （8）''11(0)()()Nsy k R s k y k N ==∑ （9）依旧可以使用式（4）（5）（6）计算求的被测信号的幅值和相位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012年TI杯四川省大学生电子设计竞赛微弱信号检测装置（A题）【本科组】微弱信号检测装置（A题）【本科组】摘要：本设计是在强噪声背景下已知频率的微弱正弦波信号的幅度值，采用TI公司提供的LaunchPad MSP430G2553作为系统的数据采集芯片，实现微弱信号的检测并显示正弦信号的幅度值的功能。
电路分为加法器、纯电阻分压网络、微弱信号检测电路、以及数码管显示电路组成。
当所要检测到的微弱信号在强噪音环境下，系统同时接收到函数信号发生器产生的正弦信号模拟微弱信号和PC机音频播放器模拟的强噪声，送到音频放大器INA2134，让两个信号相加。
再通过由电位器与固定电阻构成的纯电阻分压网络使其衰减系数可调（100倍以上），将衰减后的微弱信号通过微弱信号检测电路，检测电路能实现高输入阻抗、放大、带通滤波以及小信号峰值检测，检测到的电压峰值模拟信号送到MSP430G2553内部的10位AD 转换处理后在数码管上显示出来。
本设计的优点在于超低功耗关键词：微弱信号MSP430G2553 INA2134一系统方案设计、比较与论证根据本设计的要求，要完成微弱正弦信号的检测并显示幅度值，输入阻抗达到1MΩ以上，通频带在500Hz~2KHz。
为实现此功能，本设计提出的方案如下图所示。
其中图1是系统设计总流程图，图2是微弱信号检测电路子流程图。
图1系统设计总流程图图2微弱信号检测电路子流程图1 加法器设计的选择方案一：采用通用的同相/反相加法器。
通用的加法器外接较多的电阻，运算繁琐复杂，并且不一定能达到带宽大于1MHz，所以放弃此种方案。
方案二：采用TI公司的提供的INA2134音频放大器。
音频放大器内部集成有电阻，可以直接利用，非常方便，并且带宽能够达到本设计要求，因此采用此方案。
2 纯电阻分压网络的方案论证方案一：由两个固定阻值的电阻按100:1的比例实现分压，通过仿真效果非常好，理论上可以实现，但是用于实际电路中不能达到预想的衰减系数。
分析：电阻的标称值与实际值有一定的误差，因此考虑其他的方案。
方案二：由一个电位器和一个固定的电阻组成的分压网络，通过改变电位器的阻值就可以改变其衰减系数。
这样就可以避免衰减系数达不到或者更换元器件的情况，因此采用此方案。
3 微弱信号检测电路的方案论证方案一：将纯电阻分压网络输出的电压通过反相比例放大电路。
放大后的信号通过中心频率为1kHz的带通滤波器滤除噪声。
再经过小信号峰值电路，检测出正弦信号的峰值。
将输出的电压信号送给单片机进行A/D转换。
此方案的电路结构相对简单。
但是，输入阻抗不能满足大于等于1MΩ的条件，并且被测信号的频率只能限定在1kHz，不能实现500Hz~2KHz 可变的被测信号的检测。
故根据题目的要求不采用此方案。
方案二：检测电路可以由电压跟随器、同相比例放大器、带通滤波电路以及小信号峰值检测电路组成。
电压跟随器可以提高输入阻抗，输入电阻可以达到1MΩ以上，满足设计所需；采用同相比例放大器是为了放大在分压网络所衰减的放大倍数；带通滤波器为了选择500Hz～2KHz的微弱信号；最后通过小信号峰值检测电路把正弦信号的幅度值检测出来。
这种方案满足本设计的要求切实可行，故采用此方案。
4 峰值数据采集芯片的方案论证方案一：选用宏晶公司的STC89C52单片机作为。
优点在于价格便宜，但是对于本设计而言，必须外接AD才能实现，电路复杂。
方案二：采用TI 公司提供的MSP430G2553作为控制芯片。
由于MSP430G2553资源配置丰富，内部集成了10位AD ，可以直接使用，简化电路，程序实现简单。
此外还有低功耗，以及性价比高等优点，所以采用该方案。
5 显示电路的方案设计方案一：采用液晶显示器作为显示电路，液晶显示器显示内容较丰富，可以显示字母数字。
但对于本设计而已，不需要显示字母，只需要显示数字。
性价比低，程序设计较为复杂。
方案二：利用数码管作为显示电路，性价比高，程序设计简单，易于实现。
两种显示模块设计相比较，数码管价格便宜，实现简单，所有选择方案二。
二 理论分析与计算 1纯电阻分压网络纯电阻分压网络一个电位器和一个固定的电阻值串联起来实现分压。
将电位器的电阻值调整为100K Ω，固定电阻的阻值为1K Ω。
衰减系数为：221/)(R R R A +=,其中1R =100K Ω,2R =1K Ω，算出衰减系数值为A=101，可以满足设计要求。
若因为电阻偏差很大，使得衰减系数小于100，则可以通过调整电位器增大1R 的阻值。
2 微弱信号检测电路 （1）电压跟随器选用OP2134作为电压跟随器，输入电压等于输出电压。
为了满足题目要求输入阻抗大于1MΩ以上，电压跟随器的输入阻抗值极高，可以达到此要求。
（2）同相比例放大电路由于正弦信号和噪声信号一起叠加以后通过分压网络以后正弦信号峰值衰减到100倍，如果要检测到不失真理想无误差，必须再放大信号。
放大器也是采用OP2134，同相比例放大。
如右图所示，放大比例为：f n o n R U U R U /)(/)0(-=- ， P f o U R R U ⨯+=)/1(.)/1(i f o U R R U ⨯+=⇒（3）带通滤波器 图3同相比例放大器为了达到设计要求，要求检测出频率在500Hz ～2KHz 的信号，所以设计带通滤波器。
带通滤波器是由低通滤波器和高通滤波器串联构成，对于低通滤波器有上限截止频率即为带通滤波器的上限截止频率，对于高通滤波器有下限截止频率即为带通滤波器的下限截止频率。
在本设计中，采用单个集成运放OP2340构成压控电压源二阶带通滤波电路。
二阶带通滤波器电路如图（2.1）所示，电路的传输函数为：⎪⎪⎭⎫ ⎝⎛++⎪⎪⎭⎫ ⎝⎛-+++=212321321111)1(1121)(R R C R s A R R R Cs sCR A s A f fu 22ooouos Qs sQA ωωω++=（2.1）o ω=是带通滤波器的中心角频率。
1ω、2ω分别为带通滤波器的高、低截止角频率。
中心角频率：⎪⎪⎭⎫ ⎝⎛+=2123111R R C R o ω 或)2/(10C R f ***=π （2.2）⎪⎪⎭⎫ ⎝⎛-++=)1(11212130f A R R R C Qω （2.3） 中心角频率o ω处的电压放大倍数： ⎥⎦⎤⎢⎣⎡+-+=32111)1(11R A R R R A A f fuo （2.4）式（2.4）中，451R R A f += 图4带通滤波电路 通带带宽： 12ωω-=BW 或 12f f f -=∆⎪⎪⎭⎫ ⎝⎛-++==)1(11212130f A R R R C QBW ω （2.5） ff BWQ ∆==ω 时）0(ω<<BW （2.6） 本设计要求设计的带通滤波器，指标要求为：滤出500H z ～2KHz 的信号频率，通频带Hz Hz f 150050020000=-=∆；通带中心频率为Hz f 12505002)5002000(0=+÷-=。
假定下限截止频率为Hz f 5001=，上限截止频率为KHz f 22=，给定的电容的容量为200PF,由此可以算出所需要的电阻阻值。
为了方便起见，固定阻值的电阻换成阻值较大的电位器。
高通滤波下限截止频率求出所需电阻：)1020012/(161-⨯⨯⨯⨯=R f π 由计算得： =1R 1592356Ω低通滤波上限截止频率求出所需电阻：)1020022/(162-⨯⨯⨯⨯=R f π 由计算得： 2R =398089Ω （4）小信号峰值检测电路小信号峰值检测电路也是一个放大器与外围电路构成，完成对信号幅度值的检测。
三 电路设计与程序框图 1 主要电路设计（1）加法电路与纯电阻分压网络加法电路由INA2134与电容组成，正负5V 提供电源，电容起到滤除超高频信号。
纯电阻分压网络由一个0～200K Ω电位器和一个1K Ω固定阻值电阻组成，理论上电位器阻值≥99K Ω就可以实现分压系数100以上。
如图6、图7所示：图6 加法器电路 图7 纯电阻分压网络 （2）电压跟随电路与放大电路左半部分是跟随器，输入电压等于输出电压，但输入阻抗可以达到1M Ω以上。
右半部分由同相比例放大器与电阻电容组成，理想情况下是放大倍数与衰减系数相等，才能保证检测到不失真的微弱信号的峰值。
如图8所示：图8电压跟随电路与放大电路（3）带通滤波电路带通滤波电路由音频放大器OPA2340加上外围的电阻电容组成，实现选频500H z～2KHz。
如图9所示：图9 带通滤波电路（4）小信号峰值检测电路小信号峰值检测电路由一个放大器与外围电路组成，实现检测正弦信号峰值的检测。
如图10所示：图10 小信号峰值检测电路（5）数码管显示电路????2 程序流程图从检测电路输出的电压幅度值经MSP430G2253进行A/D数据采集，将采集的峰值数据信号通过处理，最终通过LED数码管显示。
