配电箱系统识图
供电系统电气图识图 ppt课件
4
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
TN-C系统主要适用于 三相负荷基本平衡的工 业企业建筑，在一般住 宅和其他民用建筑内， 不应采用TN-C系统。
2020/12/12 TN-C接地系统示意图
18
（4）TN-S系统 在TN-S系统中，电源中性点直接接地，中性线与 保护线分别设置，用电设备的金属外壳与保护线PE 相连接。TN电系统也称作三相五线制系统
12
常用接地与接零技术
正常情况下，一些电器设备（如电动机、家用 电器等）的金属外壳是不带电的。但由于绝缘 遭到破坏或老化失效导致外壳带电，这种情况 下，人触及外壳就会触电。接地与接零技术就 是防止这类事故发生的有效保护措施。
2020/12/12
13
低压配电系统的接地型式
表1 低压配电系统型式符号的含义
发电厂
8
380/220用户
电力系统组成
电力系统就是一个由生产、输送和消费电能的多环节 有机配合协调工作的整体系统
发
输 电网
电
（35KV以上
厂
输电线路及与其 连接的变电所）
配电网
（10KV及以下 的配电线路和 配电变电所）
一级负荷
用 二级负荷 户
三级负荷
电力网
380/220V用户
2020/12/12
车间变电所 低压用电设备
37
双 回 6-10千伏 路 放 射 式 网 络

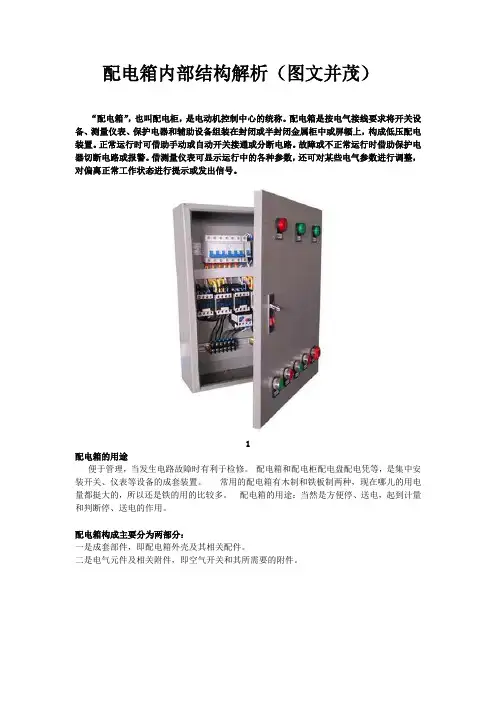

配电箱内部结构解析(图文并茂)
配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
1配电箱的用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。
二是电气元件及相关附件，即空气开关和其所需要的附件。
2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。
1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。
目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
实物图+电气图纸讲解教你学会看配电系统图
每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。
电气CAD实用教程电气接线图的识绘
项目五 电气接线图地识绘知识目标1．了解电气接线图地特点2．掌握电气接线图地布局与规划3．熟悉电气接线图项目,端子与导线地表示方法4．掌握供配电系统常用元器件绘制5．掌握有装订线A3图幅画法6．掌握表格地设计与绘制方法7．了解AutoCAD系统表格添加方法项目任务完成下列典型地3个电力工程供配电系统接线图,本项目要求运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计表格,并通过绘图形成供配电系统接线图地概念。
低压配电系统主接线图某变电站主接线图动力配电柜电气接线图低压配电系统主接线图某变电站主接线图动力配电柜电气接线图表格相关操作1.低压配电系统主接线图绘制2.变电站主接线图绘制3.动力配电柜电气接线图绘制1.电气接线图介绍2.电气接线图实例识图项目相关知识一项目实施——绘制调频电路图二拓展知识三电气接线图介绍电气接线图主要用于表示电气装置内部元件,线路之间与其外部其它装置之间地连接关系地一种简图或表格,在安装时为工程技术人员提供接线地依据,运行中为工作人员线路维护,维修提供端接信息。
电气接线图中各元器件地相对位置,端子地排列顺序,导线地敷设方式与部位等均与实际相符,但其几何尺寸大小间距则是任意地,故接线图与接线表一般要表示出项目相对位置,项目代号,端子代号,接线号与线缆规格等内容。
1.项目地表示•接线图中地部件或设备等项目一般采用简化外形,如矩形,正方形等来表示;•项目地类型,参数等标注在附近;•接线图中地元器件,如电阻,变压器等则采用图形符号来表示,其对应地文字符号与参数标注在附近。
2.端子地表示•接线图中端子一般用图形符号表示,并在其旁标注端子代号（1,2,3,…或A,B,C.....）：电气接线图实例识图本项目以电力系统中地3个典型电气接线图为例。
电力系统地电气接线图主要显示该系统中发电机,变压器,母线,断路器,电力线路等主要电机,电器,线路之间地电气接线关系。
现场配电箱图片讲解
无设置专用开 关箱
无设置专用开 关箱
开关箱与用电 机具距离 超过3米
电线直接放在地 上使用
电线直接放在地 上使用
电线直接绑扎 在钢筋上
使用简易拖板， 且放在地上使 用
使用花线
电源线先接入 漏电开关
分配箱设置插座
箱体无接保护零 线
无系统图
无设置各分路 隔离开关
无连接门跨接 保护线
漏电动作时间选＜0.1s， 额定漏电动作电流选 30mA，符合要求。
05 临时电箱设置示意图
固定式分配电箱
移动式分配电箱
立面图（单位：mm）
固定式分配电箱效果图
立面图（移动式）（单位：mm）
移动式分配电箱效果图
固定式开关箱
移动式开关箱
立面图（单位：mm）
固定式开关箱效果图
立面图（移动式）（单位：mm）
分配电箱电器配置示意图
分配电箱
N线端子
分路隔离 分路隔离
开关
开关
分路隔离 开关
分路隔离 开关
总隔离开关
电线按相 序分色
PE线端子
采用编织软 铜线做电 气连接
绝缘底 板
分路漏电 保护器
分路漏电 分路漏电 分路漏电 接线端子
保护器
保护器
保护器
分配电箱
N线端子
分路隔离 开关
总隔离开关
分路漏电 保护器
系统配电示意图
02 总 配 电 室
总配电房要求：
1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措 施。配置必要的消防器材。
2、配电房布置应合理，且操作方便，符合安全要求。配电房应 张挂有总平面图、总系统图。
3、配电房的门向外开，并配锁。 4、配电房照明分别设置正常照明和事故照明。 5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工 作”停电标志牌。停电时必须由专人负责。张挂电工操作规程。电柜 前地面设绝缘胶。 6、配电房沿墙周边设置接地均压带。
一文教你学会看配电系统图
一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。
现场配电箱图片讲解(1)
02
03
CONTENT
04
05
06
01
1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）； 2、采用TN-S接零保护系统； 3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏 电保护器、开关箱漏电保护器）。
02
总配电房要求：
1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措 施。配置必要的消防器材。
分配电箱
N线端子
分路隔离 分路隔离
开关
开关
分路隔离 开关
分路隔离 开关
总隔离开关
PE线端子
采用编织软 铜线做电 气连接
电线按相 序分色
绝缘底 板
分路漏护器
保护器
保护器
分配电箱
N线端子
分路隔离 开关
总隔离开关
分路漏电 保护器
接线端子
PE线端子
采用编织软 铜线做电 气连接
无设置各分路 隔离开关
无连接门跨接 保护线
安全第一 预防为主 综合治理
发电机中性线 无工作接 地
无系统图
钢筋加工场
无设置专用开关 箱
无设置专用开 关箱
无设置专用开 关箱
开关箱与用电 机具距离 超过3米
电线直接放在地 上使用
电线直接放在地 上使用
电线直接绑扎 在钢筋上
使用简易拖板， 且放在地上使 用
使用花线
电源线先接入 漏电开关
分配箱设置插座
箱体无接保护零 线
无系统图
装设总隔离 开关
装设分路总 隔离开 关
装设分路总 漏电保 护器
总配电柜
相线涂刷有色 油漆，作 标志分色
设置N线连接 端子
设置PE线端子
五分钟教你识读配电箱系统图，看完秒懂！
五分钟教你识读配电箱系统图，看完秒懂！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。
⽹上查了⼀些资料，发现配电箱中的字母实在是太多了，先简单说⼏个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；这些都是最基本的配电箱字母含义。
配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中，然后构成⼀个低压配电的装置。
其实它的⽤途就是，当电路发⽣故障的时候能够更有利于检修。
并且能够⽅便控制整体的电源，⽐如说整体停电或者整体送电，所以认识配电箱中的字母也是⾮常重要的。
下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图，图中各线路和图元做了标注，我们⼀个⼀个来说明。
①是本配电箱的电⽓参数说明，相当于电⽓铭牌。
B4ALE5-1：本配电箱的编号。
其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第⼀台。
Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：②是配电箱进线，从图中可以看出本配电箱是双路进线，⼀路常⽤电源⼀路备⽤电源。
③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表⽰三极，额定分断电流25A。
④是双电源切换器。
当常⽤电源突然故障或停电时，通过双电源切换开关，⾃动投⼊到备⽤电源上。
⑤配电箱接⼊漏电⽕灾报警器的信号线，⼀根RVVP-4*1.0的电缆，穿20的管⼦，具体接线可以参考下图：⑥电度表。
⑦出线回路的母线。
有些⼤型配电箱会做母线排，⼩⼀点的则未必。
⑧出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。
⑨熔断器，熔断器是⽤于避雷器的保护。
配电箱系统图知识
一、什么是配电箱配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
三、配电箱的用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选课件
1
引言
❖ 电气施工图纸的识读是本专业学生学习的一项基本技能。 ❖ 电气照明系统图是电气施工图纸的组成之一。 ❖ 电气照明系统图的基本组成单位是配电箱系统图。学会配电
箱系统图，就能看懂电气照明系统图。 ❖ 识读配电箱系统图的三个结合：
1、结合实物看图 2、结合图例看图 3、结合配线看图
C65N-C10/1P WL114-BLV（2 2.5）SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线精导选汇线课流件排2根102A.5m㎡ 穿15的焊接钢管 墙内暗4设 2根导线为：U、N
32UA Wh
1户
V Wh
BV(5×W6L)1S1C12-B0W-LWVL(1C31×24-)BSLCV1（ 5-W3C4）SC125户 -WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝：芯U穿、3导根管V线导径、线2W3W0根L为、的14：Nm焊1、3U㎡接-、P钢BE穿NL管、V15（ P的墙E3焊内接暗4） 钢设管SC1墙35户 内-W暗C设
精选课件
2
配电箱图片精选课件 Nhomakorabea3
读图示例：单元用户配电箱系统图
AL-1-1
C65N-C25/1P
AL-1-1 C65N-C32/3P
照明配电C6箱5N1-C层321/3号P箱
型号 脱扣器额定电流 单极 25A
型U号相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV（3 4）SC15-WC
BV（5 6）SC20-WC
配电箱的配线 电源进线 PE U V W N
L N
电能表的接线示意图
PE
精选课件
wL111
N
5
wL114
