第七章真空热处理炉

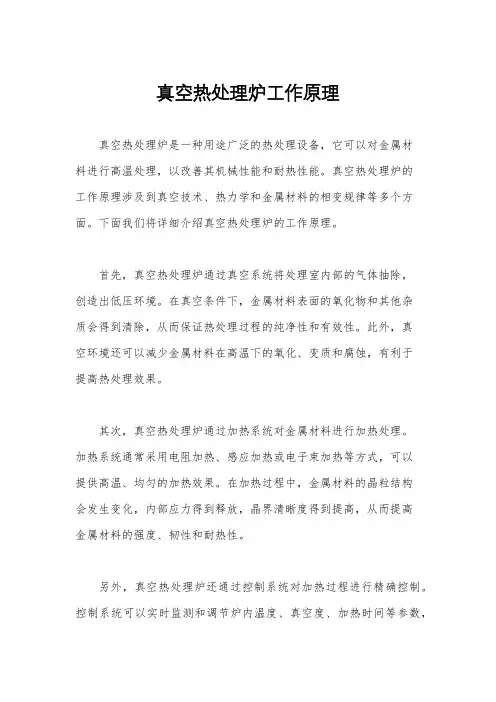

真空热处理炉工作原理
真空热处理炉工作原理真空热处理炉是一种用途广泛的热处理设备，它可以对金属材料进行高温处理，以改善其机械性能和耐热性能。
真空热处理炉的工作原理涉及到真空技术、热力学和金属材料的相变规律等多个方面。
下面我们将详细介绍真空热处理炉的工作原理。
首先，真空热处理炉通过真空系统将处理室内部的气体抽除，创造出低压环境。
在真空条件下，金属材料表面的氧化物和其他杂质会得到清除，从而保证热处理过程的纯净性和有效性。
此外，真空环境还可以减少金属材料在高温下的氧化、变质和腐蚀，有利于提高热处理效果。
其次，真空热处理炉通过加热系统对金属材料进行加热处理。
加热系统通常采用电阻加热、感应加热或电子束加热等方式，可以提供高温、均匀的加热效果。
在加热过程中，金属材料的晶粒结构会发生变化，内部应力得到释放，晶界清晰度得到提高，从而提高金属材料的强度、韧性和耐热性。
另外，真空热处理炉还通过控制系统对加热过程进行精确控制。
控制系统可以实时监测和调节炉内温度、真空度、加热时间等参数，确保热处理过程的稳定性和可控性。
通过精确的控制，可以实现对金属材料的精准处理，满足不同工件的热处理要求。
此外，真空热处理炉还具有快速冷却系统，可以在热处理结束后迅速对金属材料进行冷却。
快速冷却可以有效地锁定金属材料的晶粒结构，避免晶粒长大和相变退火，从而保持金属材料的优良性能。
总的来说，真空热处理炉的工作原理涉及到真空技术、热力学和金属材料的相变规律等多个方面。
通过真空环境的创造、加热系统的加热、控制系统的精确控制和快速冷却系统的应用，真空热处理炉可以对金属材料进行高效、高质量的热处理，从而提高其机械性能和耐热性能。

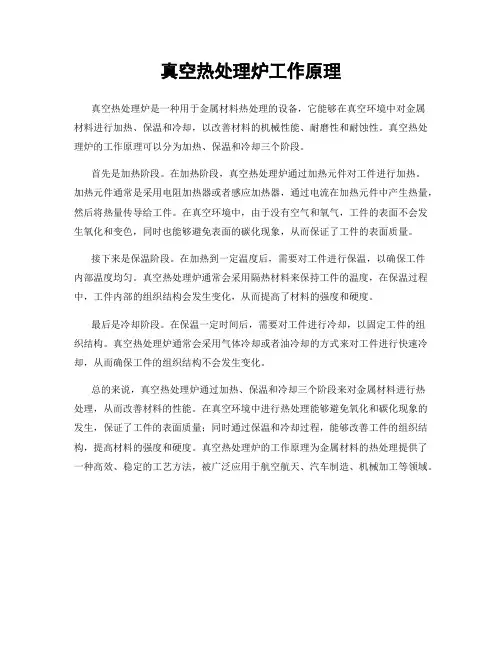

真空热处理炉工作原理
真空热处理炉工作原理
真空热处理炉是一种用于金属材料热处理的设备，它能够在真空环境中对金属
材料进行加热、保温和冷却，以改善材料的机械性能、耐磨性和耐蚀性。
真空热处理炉的工作原理可以分为加热、保温和冷却三个阶段。
首先是加热阶段。
在加热阶段，真空热处理炉通过加热元件对工件进行加热。
加热元件通常是采用电阻加热器或者感应加热器，通过电流在加热元件中产生热量，然后将热量传导给工件。
在真空环境中，由于没有空气和氧气，工件的表面不会发生氧化和变色，同时也能够避免表面的碳化现象，从而保证了工件的表面质量。
接下来是保温阶段。
在加热到一定温度后，需要对工件进行保温，以确保工件
内部温度均匀。
真空热处理炉通常会采用隔热材料来保持工件的温度，在保温过程中，工件内部的组织结构会发生变化，从而提高了材料的强度和硬度。
最后是冷却阶段。
在保温一定时间后，需要对工件进行冷却，以固定工件的组
织结构。
真空热处理炉通常会采用气体冷却或者油冷却的方式来对工件进行快速冷却，从而确保工件的组织结构不会发生变化。
总的来说，真空热处理炉通过加热、保温和冷却三个阶段来对金属材料进行热
处理，从而改善材料的性能。
在真空环境中进行热处理能够避免氧化和碳化现象的发生，保证了工件的表面质量；同时通过保温和冷却过程，能够改善工件的组织结构，提高材料的强度和硬度。
真空热处理炉的工作原理为金属材料的热处理提供了一种高效、稳定的工艺方法，被广泛应用于航空航天、汽车制造、机械加工等领域。

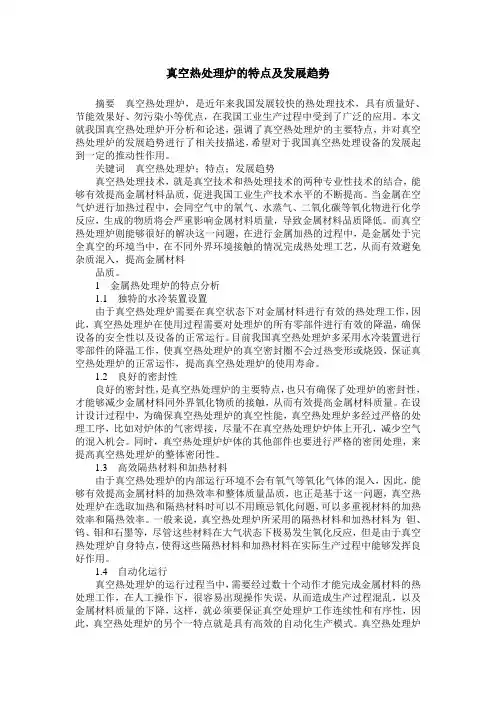

真空热处理炉的特点及发展趋势
真空热处理炉的特点及发展趋势摘要真空热处理炉，是近年来我国发展较快的热处理技术，具有质量好、节能效果好、勿污染小等优点，在我国工业生产过程中受到了广泛的应用。
本文就我国真空热处理炉开分析和论述，强调了真空热处理炉的主要特点，并对真空热处理炉的发展趋势进行了相关技描述，希望对于我国真空热处理设备的发展起到一定的推动性作用。
关键词真空热处理炉；特点；发展趋势真空热处理技术，就是真空技术和热处理技术的两种专业性技术的结合，能够有效提高金属材料品质，促进我国工业生产技术水平的不断提高。
当金属在空气炉进行加热过程中，会同空气中的氧气、水蒸气、二氧化碳等氧化物进行化学反应，生成的物质将会严重影响金属材料质量，导致金属材料品质降低。
而真空热处理炉则能够很好的解决这一问题，在进行金属加热的过程中，是金属处于完全真空的环境当中，在不同外界环境接触的情况完成热处理工艺，从而有效避免杂质混入，提高金属材料品质。
1 金属热处理炉的特点分析1.1 独特的水冷装置设置由于真空热处理炉需要在真空状态下对金属材料进行有效的热处理工作，因此，真空热处理炉在使用过程需要对处理炉的所有零部件进行有效的降温，确保设备的安全性以及设备的正常运行。
目前我国真空热处理炉多采用水冷装置进行零部件的降温工作，使真空热处理炉的真空密封圈不会过热变形或烧毁，保证真空热处理炉的正常运作，提高真空热处理炉的使用寿命。
1.2 良好的密封性良好的密封性，是真空热处理炉的主要特点，也只有确保了处理炉的密封性，才能够减少金属材料同外界氧化物质的接触，从而有效提高金属材料质量。
在设计设计过程中，为确保真空热处理炉的真空性能，真空热处理炉多经过严格的处理工序，比如对炉体的气密焊接，尽量不在真空热处理炉炉体上开孔，减少空气的混入机会。
同时，真空热处理炉炉体的其他部件也要进行严格的密闭处理，来提高真空热处理炉的整体密闭性。
1.3 高效隔热材料和加热材料由于真空热处理炉的内部运行环境不会有氧气等氧化气体的混入，因此，能够有效提高金属材料的加热效率和整体质量品质，也正是基于这一问题，真空热处理炉在选取加热和隔热材料时可以不用顾忌氧化问题，可以多重视材料的加热效率和隔热效率。

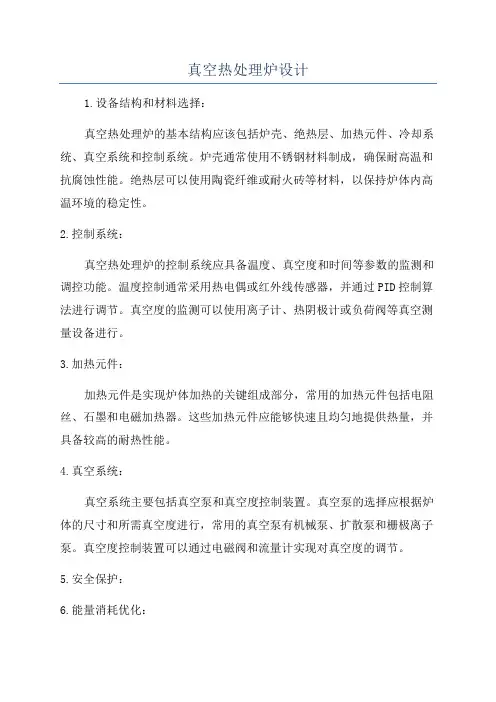

真空热处理炉设计
真空热处理炉设计
1.设备结构和材料选择：
真空热处理炉的基本结构应该包括炉壳、绝热层、加热元件、冷却系统、真空系统和控制系统。
炉壳通常使用不锈钢材料制成，确保耐高温和抗腐蚀性能。
绝热层可以使用陶瓷纤维或耐火砖等材料，以保持炉体内高温环境的稳定性。
2.控制系统：
真空热处理炉的控制系统应具备温度、真空度和时间等参数的监测和调控功能。
温度控制通常采用热电偶或红外线传感器，并通过PID控制算法进行调节。
真空度的监测可以使用离子计、热阴极计或负荷阀等真空测量设备进行。
3.加热元件：
加热元件是实现炉体加热的关键组成部分，常用的加热元件包括电阻丝、石墨和电磁加热器。
这些加热元件应能够快速且均匀地提供热量，并具备较高的耐热性能。
4.真空系统：
真空系统主要包括真空泵和真空度控制装置。
真空泵的选择应根据炉体的尺寸和所需真空度进行，常用的真空泵有机械泵、扩散泵和栅极离子泵。
真空度控制装置可以通过电磁阀和流量计实现对真空度的调节。
5.安全保护：
6.能量消耗优化：
为了提高真空热处理炉的能效，可以考虑采用能量回收设备，如烟气热交换器和余热利用装置，以最大程度地回收炉体散发的热能。
最后需要指出，真空热处理炉的设计除了以上所述的几个方面外，还需要根据具体工艺要求和使用环境进行细致的设计和优化。
设计师应根据材料性质、工艺要求和经济可行性等因素综合考虑，以确保真空热处理炉能够满足客户需求，并在长期运行中保持高效、可靠和安全。

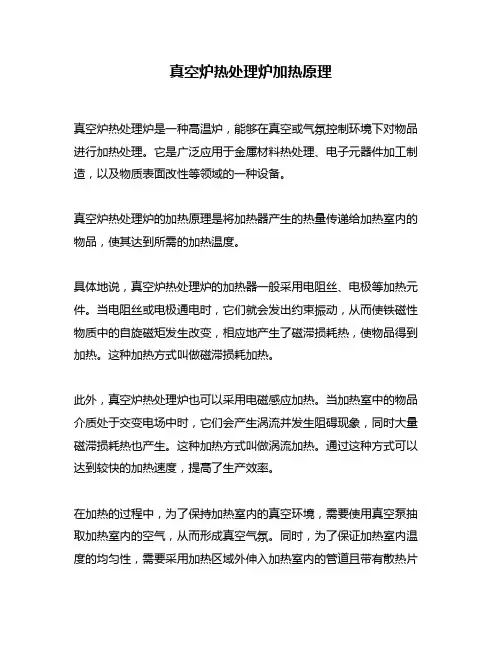

真空炉热处理炉加热原理
真空炉热处理炉加热原理
真空炉热处理炉是一种高温炉，能够在真空或气氛控制环境下对物品进行加热处理。
它是广泛应用于金属材料热处理、电子元器件加工制造，以及物质表面改性等领域的一种设备。
真空炉热处理炉的加热原理是将加热器产生的热量传递给加热室内的物品，使其达到所需的加热温度。
具体地说，真空炉热处理炉的加热器一般采用电阻丝、电极等加热元件。
当电阻丝或电极通电时，它们就会发出约束振动，从而使铁磁性物质中的自旋磁矩发生改变，相应地产生了磁滞损耗热，使物品得到加热。
这种加热方式叫做磁滞损耗加热。
此外，真空炉热处理炉也可以采用电磁感应加热。
当加热室中的物品介质处于交变电场中时，它们会产生涡流并发生阻碍现象，同时大量磁滞损耗热也产生。
这种加热方式叫做涡流加热。
通过这种方式可以达到较快的加热速度，提高了生产效率。
在加热的过程中，为了保持加热室内的真空环境，需要使用真空泵抽取加热室内的空气，从而形成真空气氛。
同时，为了保证加热室内温度的均匀性，需要采用加热区域外伸入加热室内的管道且带有散热片
的装置，使加热温度均匀分布。
通过控制加热器的加热功率和加热时间，可以控制加热室内的温度和加热时间，从而实现热处理的目的。
总之，真空炉热处理炉是一种应用广泛的高温设备，主要通过磁滞损
耗加热或涡流加热的方式将加热器产生的热量传递给加热室内的物品，在真空或气氛控制的环境下实现对物品的加热处理。
第七章-真空热处理炉教学文稿
6.1 真空热处理炉基本类型
按照真空度分类
➢ 低真空（ ～ 10-1） ➢ 高真空（10-2 ～ 10-4） ➢ 超高真空（10-4 ～）
按照工作温度分类
➢ 低温炉（ ～ 650℃ ） ➢ 中温炉（650℃～1000℃） ➢ 高温炉（1000℃～）
按照作业性质分类
➢ 间歇式真空炉 ➢ 半连续真空炉 ➢ 连续真空炉
三室油淬、高压气淬真空炉
6.2 真空热处理炉的结构与设计
6.2.1 加热装置
P总
P计算
P总 ——炉子的总功率 P计算——理论计算值 η——效率
也可以采用经验 计算法，利用 有效加热区容 积与加热功率 的关系曲线， 确定功率。
➢ 主要依靠辐射传热，工作条件较好，但高 温下易挥发，防止真空放电（低于100V ）
真空系统一般由真空泵、真空阀门、真空测量 仪表、冷阱、管道等部分组成
真空系统的选用根据炉子所要求的真空度选择 合适的真空泵，选配相应的真空阀门、管道等
采用油扩散泵(或增压泵)的真空系统，工作时先 开动旋转泵预抽真空，当达到扩散泵或增压泵 最大反压强时。油扩散泵才能投入工作。
采用旋转泵、油扩散泵和增压泵组成的真空系 统时，工作时先用旋转泵预抽真空，再用增压 泵抽中真空，当大部分气体去除后．扩散泵再 投人工作
二、 内热式真空热处理炉
发热体、快速加热和 冷却，使用温度高，可大型化，生产效率高，相比 较而言内热式真空热处理炉的应用范围更广。
➢ 气淬真空炉； ➢ 油淬真空炉； ➢ 退火、回火，渗碳，渗氮等炉型；
双室油淬、气冷真空炉
The End
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
➢ 油冷必须采用专门的低蒸汽压真空淬火油； ➢ 水冷情况下，冷却室与加热室间用真空阀门分隔。
真空热处理炉
真空热处理炉的简介与选型指南：1、真空热处理技术是材料改性方面高精度、优质、节能和清洁无污染的加工制造技术，是当今制造技术的重要领域和工艺发展的热点领域。
2、真空热处理的优点：2.1 防止氧化作用，表面不氧化、不脱碳并有还原除锈作用，省去表面磨削加工工序；2.2 真空脱气作用，使材料表面纯度提高，提高材料的疲劳强度，塑性和韧性，提高耐腐蚀性；2.3 脱脂作用，除去残留油脂，提高产品质量；2.4 处理工件无氢脆危险，防止钛和难熔金属表面脆化；2.5 真空加热受热均匀，内外温差小，热应力小；真空炉的设计结构使工件无剧烈转移动作，因而不会因外力作用变形；2.6 耗电少，能量消耗仅为常规热处理炉的50%左右，节约生产成本；2.7 操作安全，自动化程度高，工作环境好，无污染无公害；3、真空热处理炉的用途：主要用于模具钢、高速钢、合金结构钢、轴承钢、弹性合金材料等的淬火（油淬及气淬）、回火、退火、渗碳、离子渗（碳、氮及金属等）、脱羟基和真空还原。
4、真空热处理炉的分类热处理炉主要分为VQG系列真空气淬炉、VOG系列真空油气淬火炉、VTF系列真空回火炉、VAF系列真空退火炉等。
5、真空热处理炉的选型指南：5.1 真空热处理炉安装方式的选择：我公司研制的真空热处理炉分为卧式及立式炉两种，立式炉又分为上出料及下出料结构。
选择依据主要是处理的产品类型、形状或摆放方式确定。
5.2 发热组件的选择：真空热处理炉加热元件向工件的传热方式和普通电加热炉不同，以辐射传热为主。
我公司生产的真空热处理炉的加热组件主要有镍铬、高温钼、石墨及石墨带（板）。
镍铬主要应用在温度在1000℃以下的真空炉，高温钼应用在1600℃以下热处理炉，石墨及石墨带（板）可以应用在2300℃以下真空热处理炉。
发热组件的选择主要依据热处理温度、产品的物理及化学特性而确定。
5.3 隔热屏的选择：隔热屏是真空烧结炉加热室的主要组成部分，其主要作用是隔热、保温及减少热损失，同时也是固定加热器的结构基础。
真空热处理炉介绍
真空热处理炉介绍全文共四篇示例，供读者参考第一篇示例：真空热处理炉是一种广泛应用于金属、陶瓷、玻璃等材料的热处理设备，它通过在真空环境下进行加热、保温和冷却的过程，改善材料的物理性能和化学性能。
真空热处理炉具有温度均匀、温度控制精准、能耗低、环保等优点，在现代工业生产中得到了广泛的应用。
一、真空热处理炉的工作原理真空热处理炉是利用真空环境进行热处理的设备，其主要工作原理是通过将加热元件放入真空室内，利用电加热的方式提高室内温度，使待处理的材料在真空环境下进行均匀加热。
经过一定时间的加热保温后，再通过控制冷却系统将材料冷却至室温。
整个过程中，可以实现对材料温度、保温时间等参数进行精确控制，从而达到所需的热处理效果。
真空热处理炉主要由真空室、加热元件、控制系统、冷却系统和排气系统等部分组成。
真空室是真空热处理炉的核心部件，它能够在真空环境下进行高温加热和保温，并且具有较好的保温性能。
加热元件通常采用电阻加热器或电磁感应加热器，用于提供加热功率以及控制加热温度。
控制系统则负责监控和控制加热温度、保温时间、冷却速度等参数，以确保热处理过程的稳定性和准确性。
冷却系统则负责将材料冷却至室温，并且通常采用水冷或气冷方式进行散热。
排气系统则用于将真空室内的气体排放出去，维持真空环境。
真空热处理炉广泛应用于电子、航空航天、汽车、机械、医疗器械等行业，用于改善材料的硬度、韧性、耐腐蚀性、抗疲劳性等性能。
在电子行业，真空热处理炉常用于半导体材料的退火、固化等过程；在航空航天领域，真空热处理炉则用于航空发动机零部件的强度提升和表面处理；在汽车制造业，真空热处理炉可以用于汽车发动机、变速箱等零部件的强度提升和寿命延长。
随着现代工业技术的不断发展，真空热处理炉也在不断更新换代，并且出现了许多新型的真空热处理设备。
采用高温合金材料制成的真空热处理炉具有更高的温度范围和更长的使用寿命；采用自动化控制系统的真空热处理炉可以实现远程监控和智能化操作；采用能源回收技术的真空热处理炉具有更高的能效和更低的能耗。
真空热处理炉工作原理
真空热处理炉工作原理
真空热处理炉通过将材料置于真空环境中进行热处理，其工作原理主要包括以下几个步骤：
1. 创建真空环境：首先，将热处理炉密封，并通过泵等装置将炉内空气抽取出来，使炉内形成真空环境。
真空环境的创建可以有效降低气氛中的杂质含量，减少材料表面的氧化反应。
2. 加热：在真空环境下，通过电加热器、辐射加热器或电子束等方式对炉内进行加热。
加热过程可以根据材料的特性和所需热处理效果进行控制，以达到所期望的热处理效果。
3. 保持温度：一旦达到需要的温度，炉体会保持一定的温度稳定性，以确保材料在一段时间内保持在所需的温度范围内。
保持温度的时间取决于材料的类型和所需的热处理效果。
4. 冷却：热处理结束后，可以通过冷却系统对炉内的材料进行快速或缓慢的冷却。
冷却速度对于材料的性质和热处理效果具有重要影响，不同的冷却速度可以改变材料的组织结构，进而影响其性能。
真空热处理炉的工作原理基于在真空环境下对材料进行加热和冷却处理，以改变材料的化学和物理性质。
通过控制加热温度、保温时间和冷却速度等参数，可以实现对材料的定向调控，以满足不同应用领域对材料性能的要求。
真空热处理炉的使用温度范围
真空热处理炉的使用温度范围真空热处理炉是一种广泛应用于金属材料热处理的设备。
它通过在真空环境下加热金属材料，使其达到一定温度，从而改变其组织结构和性能。
真空热处理炉的使用温度范围是指在其工作过程中，能够达到的最高和最低温度。
下面将详细介绍真空热处理炉的使用温度范围及其相关知识。
一、真空热处理炉的使用温度范围真空热处理炉的使用温度范围通常取决于材料的类型和热处理的要求。
一般而言，真空热处理炉的最低使用温度可以达到几十摄氏度，而最高使用温度可以高达几千摄氏度。
这个宽广的温度范围使得真空热处理炉在各个行业都有广泛的应用。
二、真空热处理炉的低温应用1. 低温退火低温退火是真空热处理炉的一种常见应用。
在低温下，金属材料的硬度和强度会降低，从而提高其可加工性。
低温退火的温度通常在100℃到500℃之间，可以通过真空热处理炉来实现。
2. 低温淬火低温淬火是一种通过在低温下快速冷却金属材料来提高其硬度和强度的方法。
通常情况下，低温淬火的温度范围在-80℃到-196℃之间，需要使用特殊的冷却介质。
真空热处理炉可以在低温下提供均匀的冷却效果，从而实现低温淬火的要求。
三、真空热处理炉的高温应用1. 高温退火高温退火是一种通过在高温下加热金属材料，然后缓慢冷却来改善其材料性能的方法。
高温退火的温度范围通常在500℃到1000℃之间，可以使用真空热处理炉来实现。
2. 高温固溶处理高温固溶处理是一种通过在高温下加热金属材料，使其固溶体中的溶质原子均匀分布的方法。
高温固溶处理的温度范围通常在1000℃到1300℃之间，可以使用真空热处理炉来实现。
3. 高温回火高温回火是一种通过在高温下加热已经淬火的材料，然后缓慢冷却来减轻其内部应力和提高韧性的方法。
高温回火的温度范围通常在200℃到600℃之间，可以使用真空热处理炉来实现。
四、真空热处理炉的其他应用温度范围除了上述介绍的低温和高温应用，真空热处理炉还可以在其他温度范围内进行特殊处理。
真空热处理炉500度
真空热处理炉500度
我们来了解一下真空热处理炉的工作原理。
真空热处理炉通过将物体置于真空环境中，并提供高温条件，使物体的性质发生改变。
在500度的温度下，真空热处理炉可以对金属材料进行退火、淬火、固溶处理等工艺。
这些工艺可以改善金属的机械性能、耐腐蚀性能等，使其更适用于不同的应用领域。
真空热处理炉的应用领域非常广泛。
首先，它常用于金属材料的加工和制造过程中。
例如，在航空航天行业，航空发动机的关键部件需要经过高温处理，以提高其耐高温性能。
而在汽车制造业中，发动机缸体、曲轴等零部件也需要经过热处理，以提高其强度和耐磨性。
此外，真空热处理炉还广泛应用于电子、光电、医疗器械等领域，用于处理各类金属元件和器件。
在使用真空热处理炉时，需要注意以下几点。
首先，操作人员需要具备专业的知识和技能，以确保操作的安全和正确性。
其次，对于不同的材料和工艺，需要选择合适的温度和处理时间，以避免产生不良影响。
此外，真空热处理炉的密封性能也非常重要，必须保证真空度的稳定和维护设备的良好状态。
最后，废气处理也是一个需要考虑的问题，以避免对环境造成污染。
总结一下，真空热处理炉是一种重要的工业设备，能够在高温和真空环境下对物体进行处理。
它在金属加工和制造过程中起着关键作
用，广泛应用于航空航天、汽车制造、电子等行业。
在使用真空热处理炉时，需要注意操作的安全性、温度和处理时间的选择、设备的维护以及废气处理等问题。
通过正确的操作和应用，真空热处理炉能够提高材料的性能，满足不同领域的需求。
真空热处理炉原理
真空热处理炉原理
真空热处理炉是一种用于金属材料热处理的设备。
它的工作原理是在真空环境下对金属材料进行加热和冷却处理，以改变材料的物理性质和结构。
真空热处理炉一般由加热室、真空系统、冷却系统和控制系统等部分组成。
首先，需要将金属材料放入加热室中，然后通过真空系统将炉内的空气抽出，形成真空环境。
接下来，通过加热室内的加热元件对金属材料进行加热，可以使用电阻加热、感应加热或电子束加热等方式。
加热过程中，可以根据材料的不同要求和需要进行时间控制和温度控制。
在加热达到设定温度后，可以进行保温处理。
保温时间的长短取决于金属材料的种类、尺寸和所需的热处理效果。
保温过程中，材料的温度会逐渐均匀，以确保整个材料内部都达到了所需的温度。
之后，可以对金属材料进行冷却处理。
冷却方式可以通过停止加热并使加热室内的冷却介质流过，也可通过停止加热并开始通入冷却气体等方法进行。
冷却过程中需要控制冷却速度，以确保金属材料的结构和性能得到所需的改变。
最后，待金属材料冷却至室温后，可以打开真空系统，恢复常压环境。
然后，将金属材料取出，经过后续的处理和加工，最终得到具有所需性能的材料。
总之，真空热处理炉通过在真空环境下对金属材料进行加热和
冷却处理，改变材料的物理性质和结构。
它在航空航天、汽车制造、机械加工等领域有着广泛的应用。
真空热处理炉工作原理
真空热处理炉工作原理真空热处理炉是一种用于对金属材料进行热处理的设备，其工作原理主要是利用真空环境下的高温加热来改变金属材料的结构和性能。
在真空热处理炉中，金属材料被置于真空室内，通过加热和冷却过程来实现对材料的热处理。
下面将详细介绍真空热处理炉的工作原理。
首先，真空热处理炉的工作原理涉及到真空环境的创建。
在热处理过程中，必须确保材料表面不受氧化和污染的影响，因此需要在真空室内建立真空环境。
真空热处理炉通过抽出真空室内的空气，使其内部压力降至极低水平，从而实现真空环境。
通常，真空热处理炉会使用机械泵或分子泵等真空设备来实现对真空室内空气的抽出，以确保真空环境的稳定性和可靠性。
其次，真空热处理炉的工作原理涉及到加热和冷却过程。
一旦真空环境建立完成，热处理过程就可以开始。
在加热过程中，真空热处理炉会通过加热元件（如电阻加热器或感应加热器）对金属材料进行加热，使其达到所需的温度。
在真空环境下，金属材料的加热过程可以更加均匀和稳定，同时避免了氧化和污染的风险。
一旦达到所需的温度，真空热处理炉会保持一定时间，以确保材料内部的温度均匀性和稳定性。
最后，真空热处理炉的工作原理还涉及到冷却过程。
在热处理完成后，金属材料需要进行冷却，以稳定其组织结构和性能。
真空热处理炉会通过控制冷却速度和方式来实现对金属材料的冷却，以确保其达到所需的组织结构和性能。
在真空环境下，金属材料的冷却过程可以更加均匀和稳定，避免了因空气冷却而产生的氧化和污染。
总的来说，真空热处理炉的工作原理主要包括真空环境的创建、加热过程和冷却过程。
通过这些过程，真空热处理炉可以对金属材料进行高温处理，从而改变其组织结构和性能。
真空热处理炉在航空航天、汽车制造、机械加工等领域具有广泛的应用，其工作原理的深入理解对于提高金属材料的性能和质量具有重要意义。
真空热处理炉_课程设计
真空热处理炉设计说明书（课程设计）一、设计任务说明说：WZC-60型真空淬火炉技术参数：㎜㎜㎜由于炉子四周具有相似的工作环境，我们一般选用相同的材料。
为简单起见，炉门及出炉口我们也采用相同的结构和材料。
这里我们选用金属隔热屏，由于加热炉的最高使用温度为1300℃，这里我们采用六层全金属隔热屏，其中内三层为钼层，外三层为不锈钢层。
按设计计算，第一层钼辐射屏与炉温相等，以后各辐射屏逐层降低，钼层每层降低250℃左右，不锈钢层每层降低150℃左右。
则按上述设计，各层的设计温度为：第一层：1300℃；第二层：1050℃；第三层：800℃；第四层：550℃；第五层：400℃；第六层：250℃；水冷夹层内壁：100℃最后水冷加层内壁的温度为100℃<150℃，符合要求。
3、各隔热层、炉壳内壁的面积及厚度（1）、隔热屏由于隔热层屏与屏之间的间距约8～15mm，这里我们取10mm。
钼层厚度0.3mm，不锈钢层厚度0.6mm。
屏的各层间通过螺钉和隔套隔开。
第一层面积：1F ＝2×()111111H B H L B L ⨯+⨯+⨯＝2×(1300×900＋1300×850＋900×850)＝6.08㎡ 1F =6.08㎡ 第二层面积：2F ＝2×()222222H B H L B L ⨯+⨯+⨯＝2×（1310×910＋1310×860＋910×860）＝6.2026㎡ 2F =6.2026㎡ 第三层面积：3F ＝2×()333333H B H L B L ⨯+⨯+⨯＝2×（1320×920＋1320×870＋920×870）＝6.3264㎡ 3F =6.3264㎡ 第四层面积：4F ＝2×()444444H B H L B L ⨯+⨯+⨯＝2×（1330×930＋1330×880＋930×880）＝6.4514㎡ 4F ＝6.4514㎡第五层面积：5F ＝2×()555555H B H L B L ⨯+⨯+⨯＝2×（1340×940＋1340×890＋940×890）＝6.5776㎡ 5F ＝6.5776㎡ 第六层面积：6F ＝2×()666666H B H L B L ⨯+⨯+⨯＝2×（1350×950＋1350×900＋950×900）＝6.7050㎡ 6F ＝6.705㎡ （2）、炉壳内壁炉壳采用双层冷冷却水结构，选用45号优质 碳素钢。
第七章 真空热处理设备2017
（2学时）
南京工程学院材料教研室
第一节 真空热处理特点 P105
真空热处理特点： 优点：1)不氧化、不脱碳，热处理后可保持表面光亮和原有光泽， 通常可不加工；2)热处理变形小；3)对工件有脱脂、脱气作用。 缺点：1)工件加热速度慢(仅靠辐射传热)；2)加热均匀性较差(仅靠辐 射传热)；3)真空下金属元素易蒸发；4）设备一次性投资大。
思考题： 1.什么是外热式真 空热处理炉？ 2.外热式真空热处 理炉有哪些工程应 用？ 3.外热式真空热处 理炉有哪些优点？
真空容器内的真空热处理炉。 特点： 优点：1)没有炉罐(电热元件和工件均在真空容器内)；2)可制造大型高 温真空炉(因不存在炉罐高温强度限制问题)；3)加热和冷却速度快，生产 效率高。 缺点：1)炉内结构复杂，电器绝缘性要求高；2)炉内容积大，各 种构件表面吸附大量气体，需配备大功率抽气系统；3)考虑真空放 电和电器绝缘性，需配备低压大电流供电系统。 分类 按外形和结构分立式、卧式、单室、双室和三室等； 按冷却方式分自冷、负压气冷、负压油冷和加压气冷(2×105Pa)、 高压气冷(5×105Pa)及超高压气冷(20×105Pa)等； 按热处理工艺分为淬火炉和回火炉等。
氢脆，提高产品质量；淬火变形小、节省材料和加工工序；能耗少，无污染、无公害。但一次性投资 大。)
真空系统构成 真空系统:真空容器、真空泵、 真空伐、连接件及真空测量仪 表等。 真空泵：旋片油封式机械泵 (简称旋片泵)、滑伐油封式机 械泵(简称滑伐泵)、油增压泵、 油扩散泵等。 油扩散泵与其它泵组成真空 机组才可获得高真空度。
钼、钨、钽纯金属:使用温度受合金挥发限制，长期加热会使晶 粒粗化而变脆。 石墨电热元件:热膨胀系数小，耐热冲击性能好，高温机械性能 好，易于加工，价格便宜。 炉衬材料： 外热式真空炉炉衬与箱式电阻炉一样； 内热式真空炉炉衬采用隔热屏或保温炉衬，1100℃以下隔热屏材 料常用不锈钢板，1100℃以上采用高熔点金属、石墨或陶瓷等。隔 热屏一般5-6层，金属屏厚度0.3-1mm，石墨屏厚5-10mm。
真空热处理炉数学模型
真空热处理炉数学模型
真空热处理炉的数学模型是描述炉内温度分布和热传导过程的方程组。
炉内温度分布可以由热传导方程描述，其为一个二维或三维的热传导方程，可以表示为：
∂T/∂t = α(∂²T/∂x² + ∂²T/∂y² + ∂²T/∂z²)
其中，T是温度，t是时间，α是热扩散系数，x、y和z是空
间坐标。
热传导方程的边界条件可以根据真空热处理炉的具体结构进行设定，例如固定温度、热流量边界等。
此外，还可以考虑辐射传热和对流传热对炉内温度分布的影响。
辐射传热可以通过斯特藩-波尔兹曼定律进行描述，对流传热
可以采用一维或二维的对流传热方程进行描述。
综合考虑热传导、辐射传热和对流传热，可以建立一个耦合的数学模型，用于描述真空热处理炉内温度分布和热传导过程。
该数学模型可以用于优化真空热处理炉的工艺参数，例如加热功率、加热时间和真空度，以达到所需的热处理效果。
通过数值模拟和仿真，可以预测炉内温度分布和热传导过程，为炉内工件的热处理提供指导。
真空热处理炉的安全操作
真空热处理炉的安全操作
真空热处理炉是近年来得到较大进展的先进热处理设备，工件是在超低气压的空间里进行加热和冷却的。
它具有质量好、节能、平安和污染少等优点。
虽然真空炉的发热体用低压电，但电源电压仍为380V，操作时仍需要平安用电。
真空炉制造时，应确保不漏气、不漏水。
真空炉炉体和炉盖等的密封是用橡胶件，因此需要用水隔层进行冷却。
若水漏到炉膛里时，炉膛温度很高，会引起爆炸。
真空炉处理的工件，应清洗净表面油污，同时避开淬火油槽的油蒸气进入炉膛。
这些油蒸气和空气混合后将形成爆炸气氛，一旦有明火或通电时就会产生爆炸。
所以真空炉装料后应关闭炉门，将炉膛抽成真空后，方可通电加热。
- 1 -。
真空热处理炉常识
真空热处理炉（回火炉）的技术特点及一般常识真空热处理炉（回火炉）的技术特点及一般常识真空热处理炉(回火炉)的特点：(1) 严格的真空密封：众所周知，金属零件进行真空热处理均在密闭的真空炉内进行，因此，获得和维持炉子原定的漏气率，保证真空炉的工作真空度，对确保零件真空热处理的质量有着非常重要的意义。
所以真空热处理炉的一个关键问题，就是要有可靠的真空密封结构。
为了保证真空炉的真空性能，在真空热处理炉结构设计中必须遵循一个基本原则，就是炉体要采用气密焊接，同时在炉体上尽量少开或者不开孔，少采用或者避免采用动密封结构，以尽量减少真空泄漏的机会。
安装在真空炉体上的部件、附件等如水冷电极、热电偶导出装置也都必须设计密封结构。
(2)大部分加热与隔热材料只能在真空状态下使用：真空热处理炉的加热与隔热衬料是在真空与高温下工作的，因而对这些材料提出了耐高温，蒸汽压低，辐射效果好，导热系数小等要求。
对抗氧化性能要求不高。
所以，真空热处理炉广泛地采用了钽、钨、钼和石墨等作加热与隔热构料。
这些材料在大气状态下极易氧化，因此，常规热处理炉是不能采用这些加热与隔热材料。
(3)水冷装置，真空热处理炉的炉壳、炉盖、电热元件，分别处置(水冷电极)、中间真空隔热门等部件，均在真空、受热状态下工作。
在这种极为不利的条件下工作，必须保证各部件的结构不变形、不损坏，真空密封圈不过热、不烧毁。
因此，各部件应该根据不同的情况设置水冷装置，以保证真空热处理炉能够正常运行并有足够的使用寿命。
(4)采用低电压大电流：在真空容器内，当真空空度为几托一lxlo-1托的范围内时，真空容器内的通电导体在较高的电压下，会产生辉光放电现象。
在真空热处理炉内，严重的会产生弧光放电，烧毁电热元件、隔热层等，造成重大事故和损失。
因此，真空热处理炉的电热元件的工作电压，一般都不超过80-100伏。
同时在电热元件结构设计时要采取有效措施，如尽量避免有尖端的部件，电极间的间距不能太小窄，以防止辉光放电或者弧光放电的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工件无氧化、脱碳，可保持表面光洁度； 对零件还有脱气、脱脂的作用； 可提高材料的机械性能，尤其是疲劳强度和 耐磨性。 炉内传热主要依靠辐射进行，加热速度慢， 温度均匀性较差； 设备复杂，投资高。
6.1 真空热处理炉基本类型
按照真空度分类
低真空（ ～ 10-1） 高真空（10-2 ～ 10-4） 超高真空（10-4 ～）
a.箱式炉； b.井式炉； c.台车式炉； d.升降式炉； e.三室半连续炉
优点
结构简单，易于制造 真空容积小，排气量小，易达到高真空 炉子动作少，操作简单，故障少，维修方便 传热效率低，加热速度慢 受炉罐材料所限，工作温度低于1100℃ 炉罐的一部分暴露与大气中，热损失较大 炉子的热容量及热惯性很大，控制困难 炉罐的使用寿命较短
真空系统一般由真空泵、真空阀门、真空测量 仪表、冷阱、管道等部分组成 真空系统的选用根据炉子所要求的真空度选择 合适的真空泵，选配相应的真空阀门、管道等
采用油扩散泵(或增压泵)的真空系统，工作时 先开动旋转泵预抽真空，当达到扩散泵或增压 泵最大反压强时。油扩散泵才能投入工作。 采用旋转泵、油扩散泵和增压泵组成的真空系 统时，工作时先用旋转泵预抽真空，再用增压 泵抽中真空，当大部分气体去除后．扩散泵再 投人工作
The End
6.2.2 隔热方式
冷壁真空热处理炉可用一般耐火材料、石墨毡或金 属隔热屏进行隔热，大多数采用个不锈钢或高熔 点金属做隔热屏隔热。
全金属隔热屏（钨、钽、钼、不锈钢多层结构）； 夹层式隔热屏（金属的内外屏中充耐火纤维） 石墨毡隔热屏（用石墨绳将多层石墨毡缝扎在钢板 网上）
6.2.3 炉体结构
炉体基本上就是一个薄壳受压容器，工作中受大载 荷，要求具有足够的强度和稳定性。
缺点
二、 内热式真空热处理炉
发热体、辐射隔热屏热处理工件全部蜜蜂在水冷炉壁 的真空室内，也称冷壁真空炉。可实现快速加热和 冷却，使用温度高，可大型化，生产效率高，相比 较而言内热式真空热处理炉的应用范围更广。 气淬真空炉； 油淬真空炉； 退火、回火，渗碳，渗氮等炉型；
双室油淬、气真空炉
三室油淬、高压气淬真空炉
6.2 真空热处理炉的结构与设计
6.2.1 加热装置
P总 = P计算
P总 ——炉子的总功率 P计算——理论计算值 η——效率
η
也可以采用经验 计算法，利用 有效加热区容 积与加热功率 的关系曲线， 确定功率。
主要依靠辐射传热，工作条件较好，但高 温下易挥发，防止真空放电（低于100V） 镍铬合金和铁铬铝合金在真空中只能用于 较低温度和中度真空范围； 钼、钽、钨在真空中加热容易挥发，相应 的使用温度降低 硅碳棒真空中使用温度为1400℃，短时 1600℃，硅钼棒真空中1300℃发生软化； 石墨电极真空中超过2400℃会迅速挥发
按照工作温度分类
低温炉（ ～ 650℃ ） 中温炉（650℃～1000℃） 高温炉（1000℃～）
按照作业性质分类
间歇式真空炉 半连续真空炉 连续真空炉
按照炉子结构与加热方式分类
外热式真空热处理炉 内热式真空热处理炉
一、 外热式真空热处理炉
炉体结构基本与普通箱式炉类似，将盛放工件的密 封炉罐抽成真空状态，并严格密封。 炉罐大多为圆筒形； 水平或垂直方向放置； 整个炉罐置于炉内或部分伸出炉外形成冷 却室； 可采用双重真空设计，外部低真空防止炉 罐变形
尽可能采用圆筒结构，强度和稳定性好，焊缝少； 炉壳设有水冷装置，吸收热量，防止高温变形（水 冷管或冷却夹层） 炉壳上尽量少开孔或不开孔，减少泄漏的机会 炉壳内壁设计温度一般低于150 ℃，保证焊缝的气 密性和强度
6.2.4 冷却系统
真空热处理炉的冷却方式可分为气体冷却 油冷却 气体冷却和油冷却 气体冷却 和水冷却
气体冷却有两种，一种是加热冷却在同一室进行， 另一种是加热式和冷却室分开 气冷介质有氢、氦和氩等，常用的是99.999%以上 的高纯氮气，易被氮化的钛合金用氢冷却 油冷必须采用专门的低蒸汽压真空淬火油； 水冷情况下，冷却室与加热室间用真空阀门分隔。
6.2.5 真空系统
真空系统必须满足三个基本要求
能迅速将真空热处理炉抽至所要求的极限真空度 应能及时地排出被处理工件和炉内结构件连续放出 的气体，以及因真空泄漏而渗入炉内的气体 使用、安装、维修保养简便
第七章 真空热处理炉
