SJ-201手册(粗糙度仪操作手册)2

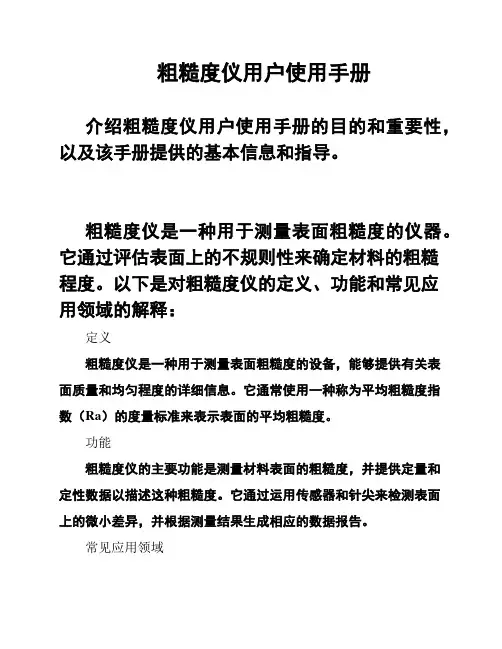

粗糙度仪用户使用手册
粗糙度仪用户使用手册介绍粗糙度仪用户使用手册的目的和重要性，以及该手册提供的基本信息和指导。
粗糙度仪是一种用于测量表面粗糙度的仪器。
它通过评估表面上的不规则性来确定材料的粗糙程度。
以下是对粗糙度仪的定义、功能和常见应用领域的解释：定义粗糙度仪是一种用于测量表面粗糙度的设备，能够提供有关表面质量和均匀程度的详细信息。
它通常使用一种称为平均粗糙度指数（Ra）的度量标准来表示表面的平均粗糙度。
功能粗糙度仪的主要功能是测量材料表面的粗糙度，并提供定量和定性数据以描述这种粗糙度。
它通过运用传感器和针尖来检测表面上的微小差异，并根据测量结果生成相应的数据报告。
常见应用领域粗糙度仪在许多不同的领域中都有广泛的应用。
以下是一些常见的应用领域：制造业：粗糙度仪可以用于衡量加工过程中的表面质量，并确保产品符合规范要求。
质量控制：粗糙度仪可以用于检测产品表面的不良情况，从而确保产品质量稳定。
环境科学：粗糙度仪可以用于研究土壤、岩石和其他自然表面的粗糙度，以了解地表和环境的特征。
建筑工程：粗糙度仪可以用于评估建筑表面的质量，例如墙壁、地板和铺设材料。
以上是对粗糙度仪的基本介绍和常见应用的解释。
使用粗糙度仪之前，请确保在用户使用手册中找到相应的操作说明和安全注意事项。
在使用粗糙度仪之前，需要进行以下准备工作：电源连接：确保粗糙度仪已正确连接到电源。
使用适配器将粗糙度仪插入电源插座，并确保电源线没有受损或过度拉伸。
设备校准：在开始使用粗糙度仪之前，必须对设备进行校准。
校准过程将确保粗糙度仪能够准确测量样品的粗糙度。
请参考粗糙度仪的用户手册，按照其中的说明进行校准。
样品准备：在开始测量之前，确保样品已被适当准备好。
清洁样品表面，清除表面上的杂质或污渍。
确保样品处于稳定的位置，并避免外界干扰，以确保测量结果的准确性。
完成以上准备工作后，你就可以开始使用粗糙度仪进行测量了。
请遵循粗糙度仪的使用说明，以获得准确的测量结果。
本手册提供使用粗糙度仪的具体步骤和注意事项，包括仪器的使用方法、参数设置、数据读取和解读等。
SURFTEST SJ-210 310 便携式表面粗糙度测量仪使用手册说明书
Portable Surface Roughness Tester Surftest SJ-210/310 SeriesSurftest SJ-210 SeriesThe Surftest SJ-210 is a user-friendly surfaceroughness measurement instrument designedas a handheld tool that can be carried with youand used on-site.Refer to page 4 to 7 for details.Surftest SJ-310 SeriesThe Surftest SJ-310 is a compact, portable, easy-to-use surface roughness measurementinstrument equipped with extensive measurement and analysis features.Refer to page 8 to 11 for details.Enhanced power for making measurements on siteCharging is reduced approximately one quarter of the time compared with conventional models. The detector supports a variety of measurement orientations and can perform measurements up against a wall surface or while facing upward. When combined with optional accessories such as a height gage adapter, the detector can perform measurements in various orientations and settings.High-speed USB communicationMemory card support Data can be transferred to and from a computer via the high-speed USB interface.The memory card slot lets you store large amounts of data onto a memory card.Applicable standards In addition to JIS and ISO, the Surftest SJ-210 also complies with ANSI and VDA standards.Battery The battery charges in one quarter of the time of previous Mitutoyo products.The drive unit can be separated from the display unit by using a cable, allowing more flexible measurement.The driver can be separated and reattached in one simple step.There are many different kinds of drivers and detectors available.(Refer to page 6, 13, 14 for details.)Operation keys Color graphic LCD Large, 2.4-inch LCDBacklight Multilingual support The displayinterface supports 16 languages.Drive unit S ur f test SJ-2Advanced featuresAdvanced data storage capabilitiesStylus alarm functionEasy settingSetting parameters and recalculating results•T he highly visible 2.4-inch color graphic LCD with backlight letsyou view the screen easily even in dark environments.•T he multilingual display interface supports 16 languages, whichcan be freely switched.•A ccess to features can be password-protected.•A quick-charge, long-life battery is provided.•U p to 10 measurement conditions can be stored in the internalmemory. Conditions can be quickly read according to theworkpiece.•A n optional memory card can be used as an extended memory tostore large quantities of measured profiles and conditions.•A n alarm warns you when thecumulative measurement distanceexceeds a preset limit. This featurecan be used to prevent problems thatwould be caused by worn out styli. Anyvalue can be specified as the limit.•D isplayed settings can be easilychanged by pressing the left and rightarrow keys under the sliding cover. Forexample, these keys can be used toswitch the cut-off value ( c) and thenumber of sampling lengths (N) on themeasurement screen.•T he required parameters can be selectedfrom the screen. The sub-menu alsolets you specify detailed settings suchas the tolerance. After completingmeasurement, the parameters can bechanged and calculation can be executedagain* using the new parameters.* M ay not be possible, depending on themeasurement conditions.•M any interface options:• A USB interface is equipped asstandard.• T he Surftest SJ-210 alsoprovides an RS-232C output,Digimatic output, printeroutput, and foot switch input.•A ssessed profiles, load curves, andamplitude distribution curves can bedisplayed in addition to calculationresults.Assessed profiles can also be zoomedup and down.•P ass/fail results are displayed incolor.•T he display mode can be easily switched between portrait andlandscape.•C alculation results are displayed inlarge characters.(Example of themeasurement screen) Extensive display features that assist measurementThe driver can be separated from the display unit and reattached Selectable from the following two items.•Measuring force: 0.75 mNStylus tip:T ip radius 2 µmTip angle 60°• M easuring force: 4 mNStylus tip: T ip radius 5 µmTip angle 90°Stylus contact with the workpiece is indicated by color coding in the display. This is helpful when visibility of the surface to be measured is restricted (e.g. when measuring within a shrouded feature or groove).A wide range of optional detectors is available, including detectors Detaching drive unit from Display unitA convenient carrying case issupplied as standard for protecting the instrument in the field.Detector supplied as standardDrive units (selectable)Standard drive unitTransverse tracing drive unitRetractable drive unitP opular standard drive unit B est suited for measurement ofnarrow, shrouded workpiece features such as crankshaft, EDM parts, etc. (Patent Registered in Japan)No contact T he detector is in the retractedposition at rest so it is immune from damage when inserted into a feature whose profile cannot be easily seen, such as a blind hole, etc.Storing drive unit in Display unitContactSJ-210 Series Specifications*1 Calculation is available only when selecting the VDA, ANSI, or JIS '82 standard.*2 Calculation is available only when selecting the ISO '97 standard.*3 Calculation is available only when selecting the JIS '01 standard.*4 Calculation is available only when selecting the ANSI standard.*5 Not available when selecting the JIS '82 standard.*6 Order the SJ-210 printer (178-421, optional accessory) separately. See page 19 for details about the SJ-210 printer. *7 Standard deviation only can be selected in ANSI. 16 % rule cannot be selected in VDA.*8 Auto-sleep function is invalid when AC adaptor is used.*9 For connecting the calculation display unit and drive unit.Note: T o denote your AC line voltage add the following suffixes (e.g. 178-560-11A).The large 5.7-inch color graphic touch-screen LCD provides excellent readability. Furthermore, selecting icons from the touch panel display * provides intuitiveand easy operation. The integrated high-speed printer offers the user the ability to perform the entire measuring and printing process with the push of a single button (START button). * Text display can also be selected.BAC and ADC curves can be printed in addition to calculation results (including pass/fail results) andassessed profiles. The printer offers an easy-to-understandlayout and can also print horizontally to match the content displayed on the LCD. Furthermore, printing speed is approximately 50 % faster than conventional models.Sheet buttonsFrequently used functions, such as the measurement start button, are provided as rugged sheet buttons with excellent durability.Measurement ResultMeasured profileOne-touchswitchingBAC curve ADC curveHigh-speed printerDP-1VA LOGGER *USB keyboard signal conversion type *U-WAVE-T *U-WAVE-R *USB Input Tool Direct *PC* Refer to page 17 for details.Detector supplied as standardOne of two types may be selected:• M easuring force: 0.75 mNStylus tip: T ip radius 2 µmTip angle 60°• M easuring force: 4 mN Stylus tip: T ip radius 5 µmTip angle 90°Drive units• Standard drive unitPopular standard drive unit• Transverse tracing drive unitBest suited for measurement ofnarrow, shrouded workpiece features such as crankshaft bearings, EDM parts, etc. (Patent Registered in Japan)• Retractable drive unitThe detector is in the retracted position at rest so it is immune from damage when inserted into a feature whose shape cannot be easily seen, such as a blind hole, etc.A wide range of optional detectors is available, including detectors for small holes, extra small holes, gear tooth surfaces, and deep grooves.User friendly, high-functionality display unit with integrated high-speed printer Highly functional detectors and drive unitsLinks to a wide variety of external instruments Built-in batteryWith drastically enhanced power compared to conventional models, the Surftest SJ-310 can make 1,500 continuous measurements on a full charge achieved in 4 hours.PC. You can also connect to a PC using the USB connector and use a dedicated software application to perform everything from measurement control and S ur f test SJ-310 SeriesS ur f test SJ-310 SeriesThe display can be switched between icon and text, providing easy, user-friendly operation.Additionally, the guidance feature provides detailed explanations of touch-screen buttons.You can not only magnify or shrink waveforms, but also calculate the coordinate difference between two points using a ruler operation. You can quickly check the irregularity status without waiting for a printout.With the Surftest SJ-310, you can delete portions of measurement data. This feature allows you to make new calculations by deleting data that should not be included in parameter calculation, such as data on a scratch.Setting assessment conditions is simple because you can select the desired condition from a displayed list (e.g., standard, parameter).Icon TextBy specifying a tolerance in advance, you can display pass/fail results in color.OK +NG -NGSwitches between icon and text display Easy specification of assessment conditions from a list Zooming waveforms and analyzing coordinate differences Displaying GO/NG judgment results Deleting unnecessary data Surface texture symbol entryYou can enter assessment conditions using ISO/JIS surface texture symbols.(Patent registered in Japan, U.S.A., Germany, UK, France) (Patent pending in China)Using the result of a single measurement, you can make calculations or analyze assessment profiles under two different assessment conditions (standard, profile, filter, etc.) without using the recalculation feature.An alarm warns you when the cumulative measurement distance exceeds a preset limit. This feature can be used to prevent problems that would be caused by worn out styli. Any value can be specified as the limit.You can make a maximum of 300 statistical measurements using up to three parameters to obtain averages, standard deviations, maximums, minimums, passing rates, and histograms (upper and lower limits can be displayed). This feature is ideal for day-to-day data management.Measurement results can be presented in the form of a 1-parameter, profile, 4-parameter or trace display.Stylus contact with the workpiece is indicated by color coding in the display. This is helpful when visibility of the surface to be measured is restricted (e.g. when measuring within a shrouded feature or groove).1-parameter display: o ne parametermeasurement result Profile display: o ne parameter measurementresult and the measured profile 4-parameter display: m ultiple parametermeasurement results Trace display: t he ten latest measurementresults using the same parameterAfter completing measurement, you can modify the assessment conditions (standard, profile, and parameter) and easily recalculate the results using the new condition.* * Not possible with all measurement conditions.No contact ContactSJ-310 SeriesMeasurement results can be displayed in several waysRecalculation functionDual assessment of a single measurement Positive stylus contact indicationStylus alarm functionExtensive statistical processing featuresSpecificationsSJ-310 Series Specifications*6 Standard deviation only can be selected in ANSI.16% rule cannot be selected in VDA. *7 Auto-sleep function is invalid when AC adapter is used.*8 F or connecting the calculation display unit and drive unit.• • Drive unit stored inside display unit (Standard detector installed in drive unit)Dimensions25.4mm = 1"25.4mm = 1"DimensionsDetectorsUnit: mm25.4mm = 1"12AAA217Note 2: Not available for the transverse tracing drive unit.Note 1: Standard accessory for the standard/ retractable drive unit of the SJ-310 Series Note 2: Not attachable to the detector side of the transverse tracing drive unit.Note 1: Standard accessory for the standard/ retractable drive unit of the SJ-310 Series Note 2: Not available for the transverse tracing drive unit.12AAE644Note 1: T ransverse tracing typestandard accessory.Note 2: D edicated to thetransverse tracing drive unit.12AAA21612AAA221(Mounting spigot diameter is 8 mm)12AAA220(Mounting spigot diameter is 9.5 mm)12AAA210Note: N ot available for thetransverse tracing drive unit.12AAA21812AAE643Note 1: Transverse tracing typestandard accessory.Note 2: D edicated to thetransverse tracing drive unit.12AAA219Note: N ot available for thetransverse tracing drive unit.12AAA22212BAA303Note: For connecting calculation display unit and drive unit.Optional accessories for SJ-210/310 SeriesDrive unit accessoriesOptional accessories for SJ-210/310 SeriesEnhances measurement efficiency by facilitating the measurement setup of multiple workpieces of the same type and of the hard-to-access sections of a workpiece.Setting attachmentsNote: Not available for the transverse tracing drive unitThe V-width is adjustable to the cylinder diameter facilitating axial measurement of a wide range of cylinder diameters.• Adjustable range: ø5 - ø150 mm 178-033Greatly facilitates measurement of internal wall surfaces of, for example, a cylinder block.• Applicable diameter: ø75 - ø95 mm •Accessible depth: 30 - 135 mm 178-035This attachment is ideal for measuring a flat area of a workpiecethat has an indentation or step that makes it difficult to attach the drive unit.178-034• Custom-made for special orderAny specified attachment other than above listed can be custom-made for special order. Please consult your local Mitutoyo sales office.Example: measurements for crankshaft, cylinder-block boresThis unit allows you to remotely load Surftest SJ-210/310 Series calculation results (SPC output) into commercial spreadsheet software on a PC.You can essentially use a one-touch operation to enter the calculation results (values) into the cells in the spreadsheet software.This unit allows you to load Surftest SJ-210/310 Series calculationresults (SPC output) into commercial spreadsheet software on a PC via a USB connector. You can essentially use a one-touch operation to enter the calculation results (values) into the cells in the spreadsheet software.U-WAVE-T *(Connects to the SJ-210/310 Series)02AZD880G* R equires the optional connection cable.02AZD790DU-WAVE-R (Connects to the PC)02AZD810D USB Input ToolUSB keyboard signal conversion type*IT-016U 264-016-10* R equires the optional connection cable.1 m: 9369372 m: 965014USB Input Tool-Direct USB-ITN-D06AFM380DCalculation results input unit INPUT TOOLMeasurement Data Wireless Communication System U-WAVEA foot switch is used to trigger measurement. This tool is very useful in cases where you need to measure the same workpiece multiple times using jigs and other fixtures.12AAJ08812AAW452 / 64PMI244Note 1: m icro SD card (with a conversionadapter to SD card)Note 2: N ot all memory cards can berecognized. Please use the optional SD memory card.Foot switch Memory card (2GB / 8GB)By connecting this printer to the Surftest SJ-210/310 Series' digimatic output, you can print* calculation results, perform a variety of statistical analysis, draw a histogram or D chart, and also perform complicated operations for X-R control charts.264-505ADisplay: Ra = A pprox. 3 µm,Approx. 0.4 µm 178-604Note: R a = Approx. 0.4 µm can only beused for stylus tip checking.•S J-210/310Series DP-1VA LOGGER Connecting cable1 m: 9369372 m: 965014* T he symbol 'µm' is not printable, but measurement results can still be printed out without setting the measurement unit.Digimatic mini processor DP-1VA LOGGER Roughness specimen W Example of the connection with SJ-210Optional accessories for SJ-210/310 SeriesThe Surftest SJ-210/310 Series has a USB interface, enabling setting up measurement conditions and starting the measurement via PC.We also provide a program that allows you to create inspection record tables using a Microsoft Excel* macro.The optional USB cable is also required.• U SB cable for SJ-210 Series (2 m)12AAL068• U SB cable for SJ-310 Series12AAD510Note: U SB Communication cable (commercial item: Equivalent to A and mini-Btype for device-host A)* Windows OS and Microsoft Excel are products of Microsoft Corporation.Required environment *:• OS: W indows 7Windows 8 Windows 10• S preadsheet software:Microsoft Excel 2010 Microsoft Excel 2013 Microsoft Excel 2016More advanced analysis can be performed by loading SJ-210/310 Series measurement data to software program FORMTRACEPAK-AP via a memory card (option) for processing back at base.Refer to the FORMTRACEPAK Bulletin No. 2010(2) for more details.Simplified communication program for SURFTEST SJ-210/310 SeriesContour/Roughness analysis software FORMTRACEPAK-AP FORMTRACEPAKSURFACE ROUGHNESS/CONTOUR ANALYSIS SOFTWAREAssessed profiles, calculation results and curves can be printed out byconnecting the SJ-210-dedicated printer, which is palm sized (W×D×H: 93×125×70 mm) and can run on an internal battery.Power supply can be selected. (AC adapter or battery pack)P rintable items: Measurement conditions, calculation results, assessed profile, bearing area curve (BAC), amplitude distribution curve (ADC), and environment settings.Protective sheet for the color LCD (5-sheet set) 12AAL066Connecting cable (for SJ-210 Series)12AAL067Unit configuration:1) Printer main unit 1 unit2) Printer connecting cable (For the connection to the SJ-210) 3) Printing paper 6 rolls 4) Battery pack 1 piece5) Exclusive use AC adaptor (with AC power cord) 1 pieceExample of the output by the printerPrinter supplies:Printing paper standard type (5 rolls) 270732Durable printer paper (5 rolls) 12AAA876For SJ-210 SeriesFor SJ-310 Series 178-421AOptional AccessoriesPrinter paper standard type (5 rolls) 270732Durable printer paper (5 rolls) 12AAA876Touch-screen protector sheet (10 sheets) 12AAN040Connecting cable (for SJ-310 Series)12AAA882• P rinter for SJ-210• O ptional accessories and consumables for SJ-210• O ptional accessories and consumables for SJ-310Sensor Systems Test Equipmentand Seismometers Digital Scale and DRO Systems Small Tool Instrumentsand Data Managementbasis.Mitutoyo America CorporationOne Number to Serve You Better1-888-MITUTOYO (1-888-648-8869)M3 Solution Centers:Aurora, Illinois (Headquarters)Boston, MassachusettsCharlotte, North CarolinaCincinnati, OhioDetroit, MichiganLos Angeles, CaliforniaSeattle, WashingtonHouston, Texas2M 1220 • Printed in USA • March 2021©221MitutoyoAmericaCorporationFind additional product literatureand our product catalogNote: All inform ation regarding our products, and in particular the illustrations, drawings, dim ensional and perform ance data contained in this printed matter as well as other technical data are to be regarded as approximate average values. We therefore reserve the right to make changes to the corresponding designs. The stated standards, similar technical regulations, descriptions and illustrations of the products were valid at the time of printing. In addition, the latest applicable version of our General Trading Conditions will apply. Only quotations submitted by ourselves may be regarded as definitive. Specifications are subject to change without notice.Mitutoyo products are subject to US Export Administration Regulations (EAR). Re-export or relocation of our products may require prior approval by an appropriate governing authority.Trademarks and RegistrationsDesignations used by companies to distinguish their products are often claimed as trademarks. In all instances where Mitutoyo Am erica Corporation is aware of a claim, the product nam es appear in initial capital or all capital letters. The appropriate companies should be contacted for more complete trademark and registration information.。
粗糙度仪使用说明书
粗糙度仪使用说明书简 介粗糙度仪又称为便携式粗糙度仪、粗糙度表面测量仪、粗糙度仪价格、粗糙度仪厂家、表面粗糙度测量仪、表面粗糙度测试仪、粗糙度检测仪、机加工粗糙度测试仪、粗糙度测试仪厂家、粗糙度测试仪价格、袖珍表面粗糙度仪,数字式粗糙度仪,便携式粗糙度检测仪,表面粗糙度测定仪,数显粗糙度仪,手持式粗糙度检测仪,金属表面粗糙度测量仪,粗糙度测试仪,便捷式粗糙度仪,数字式表面粗糙度仪,数显粗糙度测试仪,便携式粗糙度测试仪,袖珍式表面粗糙度仪价格,袖珍式表面粗糙度仪,便携式粗糙度测量仪,便携式表面粗糙度仪,表面粗糙度检查仪,手持式粗糙度测量仪、手持式粗糙度仪、便携式粗糙度仪、精密粗糙度测试仪、袖珍式粗糙度测量仪、袖珍式粗糙度检测仪、表面粗糙度检验仪、手持粗糙度测量仪、表面粗糙度检查仪、手持粗糙度仪、手持式粗糙度测量仪、高精度粗糙度仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。
该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。
测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。
适用于车间检定站、实验室、计量室等环境的检测。
一、概述OU1300型表面粗糙度测量仪是适合于生产现场环境和移动测量需要的一种手持式仪器，可测量多种机加工零件的表面粗糙度，可根据选定的测量条件计算相应的参数，并在显示器上显示出全部测量参数和轮廓图形。
该仪器它操作简便，功能全面，测量快捷，精度稳定，携带方便，能测量最新国际标准的主要参数，本仪器全面严格执行了国际标准。
测量参数符合国际标准并兼容美国、德国、日本、英国等国家的标准。
适用于车间检定站、实验室、计量室等环境的检测。
1.1 主要特点●机电一体化设计，体积小，重量轻，使用方便；●采用 DSP 芯片进行控制和数据处理，速度快，功耗低；●大量程，多参数 Ra,Rz,Rq,Rt。
粗糙度仪的操作
1
2
4
3
校正片的公秤值为2.970um 校正测量结果：20970+/-0.005 um
粗糙度测量仪的使用
4 部品测量 4-1 设定测量条件
STEP1
单击电脑上方的测量条件或双击电脑菜单左下方或者双击页 面左下方测量条件处跳出测量条件
粗糙度测量仪的使用
STEP2
设定测量条件数据 基准长度=评价长度÷区间数 评价长度：为图纸指定需要测试范围的长度 区间数：一般为5最小不可以小于2
2 打开软件 电脑主页面上双击surfpak 软件
粗糙度测量仪的使用
3 校正测量 3-1 校正片放于测量平台进行仪器校正
校正片
摇杆控制方向器
校正片放于测定台面上，通过选择X，Y，Z， （红灯显示）来控制摇杆上下左右方向，设 定测定头测量位置
粗糙度测量仪的使用
3-2点击电脑界面测量菜单，下拉检测器校正测量 STEP
粗糙度测量仪的使用
4-2 参数的设定 STEP3
电脑上方单击设置 ，下拉设置参数条件
粗糙度测量仪的使用
STEP4
选择评价条件下的参数方框并选择Ra，Ramax，Rz，Ry栏里打勾确定 单击自动开始运行开始检测
粗糙度测量仪的使用
STEP5
得出的结果即部品表面粗糙度的实测值
粗糙度测量仪的使用
5 关机
粗糙度测量仪的使用
定义 粗糙度仪：也称粗糙度测试仪 主要用于测量轴径表面粗糙度
仪器示图 印机
电脑界面
粗糙度仪
测量设备：打印机 电脑主界面 粗糙度仪
粗糙度测量仪的使用
测量流程 （日常操作） 1 开机 2 打开软件 3 校正测量 4 部品测量 5关机
粗糙度测量仪的使用
SJ-201P面粗度仪调节文档
SJ-201P面粗度仪调节文档
(光伏企业一般使用J152cr1994/ J15Pc51994版本
下面主要针对J152cr1994版本进行设置，部分J15Pc51994版本不同之处已进行备注）
1、界面上POWER/DATE是用于设备开启之用
2、界面PARA-METER按键调节Ra、Ry、Rz、Rt、Rq
五样测试项目
3、CURVE FILTER TOL/CUST 按键设置：
①、CRV r
②、FIL 2cr
③、TOL 空白
④、CU5 空白
4、MODE ESC 按键设置：
①、SPD 9600
②、DAK 0
③、TSP 0.5
④、TRA on
⑤、CAL 2.5×1 Ra PC75/ CAL 2.5×5
Ra PC50(J15Pc51994版本)
⑥、PRN 0111
⑦、VER AUTO
⑧、HOR AUTO
⑨、LAN 0
⑩、SLP on
CAL STD RANGE 按键设置：
①、CAL 02.94µm（根据标准样块上Ra值进行设
置，一般都为2.94µm）
②、STD nJ15（OJ15为1982版本，使用该版本，
可能会出现Ry、Rz值无法测试不出，切记！）③、RAN AUTOµm（这里设置值关乎样品的粗糙度
大小，如果调节太小，测试大点的粗糙度会出现报警,最好设为自动）
备注：1、调节设置值，在数值闪动时可以利用CUROFF↑和mm/inch↓两个按键来调节需要的选项，选择好点击n/EnT来进行确认即可。
2、CUROFF↑和mm/inch↓两个按键可以调节界面右上角2.5×1等设置。

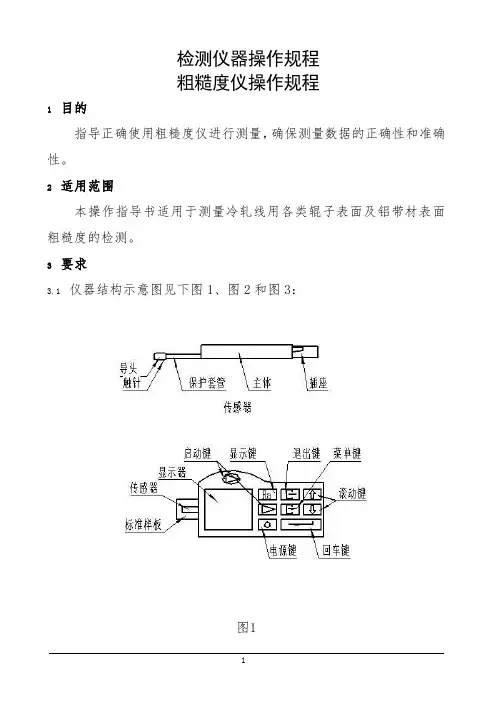

检测仪器操作规程粗糙度仪操作规程
检测仪器操作规程粗糙度仪操作规程1 目的指导正确使用粗糙度仪进行测量，确保测量数据的正确性和准确性。
2 适用范围本操作指导书适用于测量冷轧线用各类辊子表面及铝带材表面粗糙度的检测。
3 要求3.1 仪器结构示意图见下图1、图2和图3：图1图2 图33.2 设备参数量程：0um～160um；最大驱动行程 17.5 mm；显示误差不大于±10%；其它参数：针尖半径5um；触针测力4mN ; 导头纵向半径45mm；最大驱动速度2.5mm v1=1mm/s。
3.3 操作方法3.3.1 测量准备开机检查电池电量是否正常；目测检查被测物件大小，是否需要辅助工具；擦拭干净被测表面；检查指针是否垂直落下。
3.3.2 校准3.3.2.1 擦拭干净校准块。
3.3.2.2 将校准块平放于专用校准用玻璃框内，检查是否平行。
3.3.2.3 选择与校准块粗粗度值相对应的档位进行校准。
3.3.3 测量3.3.3.1 被测工件粗糙度值在Ra0.30um以下的，选用取样长度0.25mm、量程±20um一档测量；被测工件粗糙度值在Ra0.30～0.60um，选用取样长度为0.80mm、量程±40um一档测量；被测工件粗糙度≥Ra0.60um以上选用取样长度2.5mm、量程±80um一档测量。
3.3.3.2 打开电源开关，将粗糙度仪轻轻平放于被测工件上，如果不需要修改测量条件，可直接按启动键进行测量。
3.3.3.3 需要修改测量条件的：按菜单键进入菜单操作状态后，在按上下滚动键选取测量条件设置。
然后按回车键进入测量条件设置状态，在测量条件设置状态下，修改测量条件,按返回键结束。
3.3.3.4 选择好测量条件后进行效验，效验合格后按启动键测量。
3.4 注意事项3.4.1 每次开机或每天测量前需用与当天所磨工件粗糙度相近的样板校正，校正合格后在进行测量。
3.4.2 每次测量前需选择、检查正确的测量通道。
SJ-201手册(粗糙度仪操作手册)
1、电源的开/关开电源：按下（POWER/DATA）键。
关闭电源：如果使用交流电源或自动睡眠功能没打开按下（REMOTE）键。
如果使用内置电池并且自动睡眠功能已打开机器会自动关机。
2、SJ-201各功能键的说明图解仪器校正说明：1、按下（CAL/STD/RANG）键，屏幕出现CAL字和闪动的参考数值，与所用的标准块上的值对照，如不一样，请使用（REMOTE）键移动光标，使用（CUTOFF）和（mm/inch键改变数值，使他和标准样板上的数值一样。
2、按下（N/ENT）键3、按图所示放置好粗糙度仪和标准样板。
4、按下（START/STOP）键进行测量。
5、测量完成后按下（N/ENT）键，完成整个校正过程。
测量放好工件和仪器，按下（START/STOP）键，就开始测量，并自动获得结果。
转换测量结果显示参数按下（PARAMETER）键就可实现参数转换。
改变测量状态1、在测量状态下按下（CUTOFF）键，截取长度可在0.25---0.85---2.5mm之间变换。
2、改变取样长度在测量状态下按下（N/ENT）取样长度在X1--X3--X5--L之间转换（如：0.8 X 1、0.8 X 3、0.8 X 5，L是直接输入取样长度。
）3、改变测量轮廓1/在测量状态下按下（CURVE/FILTER/TOL/CUST）键，进入轮廓设定状态。
（显示CRV 和闪动的轮廓代号）2/按（CUTOFF）或（mm/inch）键改变轮廓代号。
每次按动轮廓代号会按照一定顺序改变：SJ-201P：P--r--d--PSJ-201M：P--r--CnO--P3/按下（N/ENT）键输入新设定。
粗糙度测量方法1、仪器的正确摆放如图：驱动器应该与工件垂直，并紧贴工件表面。
2、传感器测头需水平于被测表面。
驱动器与高度规的连接通过使用12AAA222连接附件，可以很轻松的实现各种方向的测量，适应各种不同表面的零件。
错误判断和解决错误现象可能的原因：驱动器和显示器没有连接好解决办法：检查连接。
SJ-201C面粗度仪操作规程及校准
1.0目的正确的使用和维护面粗度仪,确保面粗度仪的正常使用和测试结果充分有效；2.0适用范围：适用于本公司SJ-201C面粗度仪检测；3.0品保部课长负责监督实施；3.1操作人员按本规定执行；4.0面粗度仪的参数设置与校准：4.1面粗度仪操作面板图及各按键功能说明图（如图1）：Ａ:取样长度Ｂ:取样次数Ｃ:电量显示Ｄ:测量量的名称Ｅ:测量的结果Ｆ:测量单位1: Ra\Ry\Rz\Rq参数选择键2:开始/停止按键3:电源/数据按键4:校准按键5:取样长度设置键6:光标移动/数字切换键7:向下键及公/英制转换键8:取样长度的次数/确认键9:参数设定及功能判定模式键10:校准条件设置/速度条件设置及退出键图1编制：审核：核准：4.２测量功能设置步骤：①按【POWER/DATA】电源按键，显示（如图1）操作面板；②按[PARAMETER]健，进行参数选择，连续按下参数键，显示屏上参数按照Ra→Ry→Rz →Rq的顺序循环显示，直到需要的参数显示在显示屏上即可；③按【CUTOFF】键，进入取样长度设置模式，连续按下此键，显示屏上的数值则按照0.8→2.5→0.25（mm）循环显示，直到需要的取样长度显示在屏幕上即可；④按【n/ENT】键，进行取样长度的次数设置，连续按下此键，显示屏上会按照1→3→5→L 的顺序循环显示，直到所需要的取样长度的次数显示在屏幕上即可。
⑤按【MODE/ESC】键，进入测量速度设置模式，连续按此设置键，直到屏幕上显示“TSP”模式时停止，再按【CUTOFF↑】或【↑】键，屏幕上0.5和0.25（mm/s）数值循环显示，需要的测量速度显示在屏幕上时，按【n/ENT】确认键，测量速度就被选定。
4.3校准操作步骤：①将标准块放置在一个水平工作平面上，将面粗度仪测头高度调至适当位置与标准块接触，测头的跑动方向要与标准块上的横纹互相垂直，确定测头与标准块是平行的即可。
②测量量的名称选择Ra，标准块的标准值按Ra值为标准.按【START/STOP】开始键，测量标准块，测量移动中屏幕上会显示“┅”，停止后，测量的结果会显示出来，如测量的结果与标准块Ra数值相差，这种状态下可对数据进行调整。
SJ-210表面粗糙度测量仪操作指引
编制日期一. 各部份名称：1.演算显示部和驱动检出部审核2.演算显示部各部份名称编制日期二.仪器操作1.检出器的安装和拆卸：1.1 安装和拆卸检出器，应先将电源关闭(长时间按[Esc/Guide]键)。
在电源接通的情况下安装或拆卸，则仪器可能受损。
1.2 安装和拆卸检出器，应将驱动部置于原点位置后再进行操作。
如果驱动部不在原点位置，则不仅安装和拆卸困难，而且仪器可能受损。
审核3.驱动检出部各部份名称编制日期1.4 请勿触碰测针。
否则测针可能受损。
审核1.5 确认检出器一侧和驱动一侧的连接器方向后，小心地将检出器垂直地嵌入到驱动部孔中。
1.3 检出器安装和拆卸时，请务必握住检出器的主体部分。
如果握住尖端或测针部位，则仪器可能受损。
编制日期江鑫淋审核2.驱动检出器的安装：1.将驱动检出部按箭头（1）有方向嵌入演算显示部，用驱动检出部固定销固定。
2.将驱动检出部朝箭头（1）方向按压，同时按箭头（2）方向下行，用驱动检出部固定板脚来固定。
1.7 检出器的拆卸，使用SJ-210完成测量操作后，为防止仪器触碰而损坏，请将检出器从驱动部上拆卸下来保管。
驱动部位于原点的位置时，小心地将检出器从驱动部垂直地拔出来。
1.6 检出器确实嵌入后，检出器的情况如下图所示，在检出器上方可以看见的螺丝位置和检出部导轨的端面基本一致。
编制日期江鑫淋审核4.数据线的使用驱动检出部不按装在演算显示器上时，请如下图所示用数据线连接后再使用。
注意：拆卸驱动检出部时，请不要按压检出部。
否则测针可能受损。
1.将A朝箭头（1）方向按压，同时朝箭头（2）方向提起，用演示显示部的驱动检出部固定板脚下拆卸出来。
2.将B朝箭头（3）方向按拉，同时从演示显示部的驱动检出部固定销下拆卸出来。
3.驱动检出器的拆卸：：编制日期江鑫淋审核5.1.3 确认测针正确接触面. 另外，也请确认检出器和测量面是否平行。
5.1 测量物的测量面比SJ-210大时，将SJ-210放在测量物上面。
粗糙度测量仪使用方法说明书
粗糙度测量仪使用方法说明书一、引言本说明书旨在介绍粗糙度测量仪的使用方法，帮助用户正确操作仪器，得到准确可靠的测量结果。
请在使用前仔细阅读本说明书，并按照指示进行操作。
二、仪器概述粗糙度测量仪是一种用于测量物体表面粗糙度的仪器，可以广泛应用于各种工业领域。
本仪器具有测量范围广、精度高、操作简便等特点，适用于各种不同材料和形状的工件表面。
三、仪器组成1. 主机：包括显示屏、操作面板、控制按钮等部分。
2. 探头：用于接触被测物体表面，测量其粗糙度。
3. 电源适配器：提供仪器所需的电源供应。
四、使用步骤1. 连接电源适配器：将电源适配器插头连接到主机背面的电源插孔，然后将电源适配器插头插入电源插座，注意电源适配器输出电压与实际电源电压匹配。
2. 打开仪器：按下主机上的电源按钮，待仪器开机后，等待系统自检完成。
3. 测量参数设置：操作面板上提供了各种测量参数设置选项，包括测量范围、测量单位、采样长度等。
按照实际需求，通过操作按钮进行参数设置。
4. 选择探头：根据被测物体的表面形状和材料特性，选择适合的探头类型，并将其安装在主机上。
5. 接触测量：将探头轻轻接触被测物体表面，保持平稳，避免晃动或施加过大的力量，确保测量结果准确可靠。
6. 结果显示：仪器会实时显示测量结果，包括粗糙度数值、曲线图以及统计数据等。
根据需要，可以进行数据保存或打印。
7. 关机：测量完成后，按下主机上的电源按钮，将仪器关闭，并拔掉电源适配器。
五、注意事项1. 在测量过程中，保持被测物体表面干净，避免有任何杂质和污染物影响测量结果。
2. 使用过程中避免剧烈震动和撞击，防止影响仪器的测量精度和性能。
3. 在操作仪器前，请确保已经阅读并理解本说明书中的所有内容，并按照指示操作。
4. 仪器不耐受高温、潮湿和腐蚀性气体环境，请在适宜的环境条件下进行使用和存储。
5. 若有任何疑问或异常情况发生，请立即停止使用，并联系售后服务部门寻求帮助。
六、维护保养1. 清洁保养：定期清洁仪器表面和探头，使用干净柔软的布进行擦拭，避免使用有腐蚀性的清洁剂。
三丰SJ-201P粗糙度仪使用规范
MODE/ESC 转换至其他条件 设置模式 退出键
有效期 二：进行校正（增益调 整（）1）按下 [键C，AL显/S示TD目/R前AN登GE录] 的校 正值基，准将显示值与粗糙度 标准片 的数据进行对比。 （2）数值相同时，按 下糙[度n标/E准NT片]，。准数备值测不量同 时值，。需使要用更[C改UT校OF正F/基]准、 键[ ]、[REMORT/ ] 键进行更改。 （3）安装粗糙度标准 片（。4）按下 [（S5T）AR测T/量ST结OP束]键后，按开下始 [n/ENT]键
02
SJ-201P型粗糙度仪
有效期 六：更改测量曲线的设 置（1）在测量状态下， 按转换至测量曲线设置模 式。 （2）按下[CUTDFF ]或 [（3]），按转下换[测n量/E曲NT线]键的， 确定更改内容。
五：更改测量条件 （1）更改截取值：在 测量模（式每的按状一态次下按按键， 显示值按照0.8-2.5-
(2)更改区间数：测量 结按束 键后 就按 按下 照[1n-/3E-N5T-]L的 顺序进行转换。）
七：表面粗糙度测量的 要将点检测器平行于测量 面探，针以正确确保的接触测量面 。
编制部门 品质部
编制日期 第 2页 共 2 页
编制
审核
批准
作业指导书
文件名称
文件编号
版本
粗糙度仪使用规范
02
适用范围
SJ-201P型粗糙度仪
一：电源ON/OFF的方法 ON:按[POWER/DATA]键 。OFF:[REMOTE/ ]键， 电源自动关闭。
START/STOP 开始/中断测量
液晶画面 显示测量结果和 设置状态
粗糙度测试仪操作说明
粗糙度测试仪操作说明
粗糙度测试仪使⽤说明
⼀、操作步骤：
1.打开仪器电源适配器开关，按下仪器启动按钮和计算机主机电源按钮；
2.等待计算机启动好后，打开Vision64软件，此时出现初始化界⾯，同时能听到仪器内部初始化运转声⾳。
待初始化完成后，软件进⼊操作界⾯；
3.在样品托盘上放置样品；
4.点击Open打开相应的测试模块Recipe；
5.在软件界⾯Z轴控制⾯板中进⾏对焦，直到视野中出现⼲涉条纹；
6.根据样品情况选择恰当的放⼤倍率，之后使⽤仪器左侧与前部的样品台倾斜调节旋钮调节视野中条纹数⽬，最终通过Z轴控制⾯板调节保持0级条纹（最亮条纹）处于视野中央；
7.调节光强Intensity，光强应尽可能⼤，但必须保证不使图像最亮区域发红即可，⼀般此处选⽤⾃动光强Auto；
8.根据所测量样品的粗糙程度（纵深）设置适当的扫描速度、回溯扫描⾼度（Backscan）、扫描深度（Length）；
9.点击界⾯左上⾓Measurement按钮开始测试；
10.待测试完成后保存原始数据（Save > Save DataSet）或进⾏截图保存；
⼆、注意事项：
1.对焦时应遵循由下⾄上的对焦原则，即事先将镜头置于离样品较近的⾼度，然后向上移动镜头调焦，防⽌物镜在调焦过程中撞击样品⽽损坏；
2.为保证测量的准确性，对焦以及调节倾斜前请确认⽬前测量模块所采⽤的测量模式（VSI或PSI），可辨识条件下Tilt后应保证对应模式视野中条纹的数⽬：VSI模式0-15条，PSI模式<5条。
制订：张智畅 2013.03.02 审核：。
粗糙度仪操作规程
粗糙度仪操作规程
一、开机
依次接通驱动器单元的电源开关、电脑、打印机的电源开关,启动Tims软件。
二、测量
1、根据被测工件,设定相应的测量条件和输出参数。
2、使用预备的水平调整台及测量工件，调整好工件的水平位置，在整个测量范围内移动传感器（或工件），水平计一直为绿色显示。
2、按“测量”按钮、屏幕将实时显示形状,测量结束后,切换到“二维粗糙度分析”画面,同时显示测量结果.
3、对分析画面的测量结果进行保存、打印。
三、关机
依次关闭Tims软件、计算机、打印机电源开关、驱动器电源开关。
四、操作注意事项
1、在向下移动时，必须是测针首先接触物体，否则会把传感器或控制部内部驱动板损坏。
2、紧急情况（如自动测量时，驱动部向下移动时，测针没有首先接触物体）发生，必须使用紧急按钮。
3、为了安全不得不按紧急停机按扭,解除紧急停机恢复开机前,请务必先排除导致紧急停机的原因,并确认设备已处于安全状态。
4、每月至少对机器进行一次校正。
5、使用已磨损或崩损的探针，测量结果会有误差。
因此必须定期对探针进行检查。
6、定时用润滑油和润滑脂对驱动部和立柱润滑。
浙江明泰标准件有限公司
二00六年四月。
SJ-210表面粗糙度测量仪操作指引
编制日期一. 各部份名称：1.演算显示部和驱动检出部审核2.演算显示部各部份名称编制日期二.仪器操作1.检出器的安装和拆卸：1.1 安装和拆卸检出器，应先将电源关闭(长时间按[Esc/Guide]键)。
在电源接通的情况下安装或拆卸，则仪器可能受损。
1.2 安装和拆卸检出器，应将驱动部置于原点位置后再进行操作。
如果驱动部不在原点位置，则不仅安装和拆卸困难，而且仪器可能受损。
审核3.驱动检出部各部份名称编制日期1.4 请勿触碰测针。
否则测针可能受损。
审核1.5 确认检出器一侧和驱动一侧的连接器方向后，小心地将检出器垂直地嵌入到驱动部孔中。
1.3 检出器安装和拆卸时，请务必握住检出器的主体部分。
如果握住尖端或测针部位，则仪器可能受损。
编制日期江鑫淋审核2.驱动检出器的安装：1.将驱动检出部按箭头（1）有方向嵌入演算显示部，用驱动检出部固定销固定。
2.将驱动检出部朝箭头（1）方向按压，同时按箭头（2）方向下行，用驱动检出部固定板脚来固定。
1.7 检出器的拆卸，使用SJ-210完成测量操作后，为防止仪器触碰而损坏，请将检出器从驱动部上拆卸下来保管。
驱动部位于原点的位置时，小心地将检出器从驱动部垂直地拔出来。
1.6 检出器确实嵌入后，检出器的情况如下图所示，在检出器上方可以看见的螺丝位置和检出部导轨的端面基本一致。
编制日期江鑫淋审核4.数据线的使用驱动检出部不按装在演算显示器上时，请如下图所示用数据线连接后再使用。
注意：拆卸驱动检出部时，请不要按压检出部。
否则测针可能受损。
1.将A朝箭头（1）方向按压，同时朝箭头（2）方向提起，用演示显示部的驱动检出部固定板脚下拆卸出来。
2.将B朝箭头（3）方向按拉，同时从演示显示部的驱动检出部固定销下拆卸出来。
3.驱动检出器的拆卸：：编制日期江鑫淋审核5.1.3 确认测针正确接触面. 另外，也请确认检出器和测量面是否平行。
5.1 测量物的测量面比SJ-210大时，将SJ-210放在测量物上面。
粗糙度仪使用方法
粗糙度仪使用方法
粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于金属、非金属材料、机械制造等领域。
以下是粗糙度仪的使用方法：
1. 准备工作
a. 确保粗糙度仪已充电或连接电源；
b. 检查工件表面，确保其无油污、灰尘或其他杂质；
c. 将工件固定在稳定的支撑上，确保在测量过程中不会移动。
2. 开机与校准
a. 按下粗糙度仪的电源键，开启仪器；
b. 按照仪器说明书的要求，选择合适的测量参数（例如测量方式、滤波方式、评价长度等）；
c. 将探头放在附带的标准表面上进行校准。
按下校准键，等待仪器提示校准成功。
3. 测量
a. 将粗糙度仪的探头轻轻放在工件表面上，确保探头与表面接触良好，并且与测量方向一致；
b. 按下开始键，启动测量。
粗糙度仪会自动测量并记录数据；
c. 若仪器未自动保存数据，需手动按下保存键，将数据保存到仪器内存中。
4. 读取数据
a. 在屏幕上查看测量结果，并了解工件表面的粗糙度；
b. 如有必要，可通过数据输出接口将测量结果导出到电脑进行
进一步分析。
5. 关闭仪器
a. 按下电源键，关闭粗糙度仪；
b. 清洁探头，将粗糙度仪放回仪器箱中妥善保存。
注意事项：
1. 使用粗糙度仪前，请阅读仪器说明书，了解仪器的性能、功能及操作方法；
2. 使用过程中，请遵循仪器说明书中的注意事项和安全规定；
3. 测量前，务必先进行校准，确保测量结果的准确性；
4. 测量时，请避免探头受到冲击或磨损，以免影响测量结果；
5. 使用完毕后，请及时关闭仪器，清洁并妥善保存。
SJ-201P便携式表面粗糙度测试仪说明书
Bulletin No. 1795•Large characters are displayed on the large easy-to-view LCD.•Portable for easy measurement anywhere necessary.•The detector/drive unit can be detached from the display unit for effortless measurement of awkwardly oriented workpieces.•Wide 350µm (-200µm to +150µm) measurement range.•DIN,ANSI,and JIS.•including the basic Ra,Rq,Rz,•Customize function allows hiding of unnecessary parameters.••••••external device.•2-way power system (AC adapter/rechargeable built-in battery).Setting Modification Keys:SPC Data Output and Communication:The SJ-201P is provided with functions to output SPC data and communicate with external devices via the RS-232C interface.Portable Surface Roughness Tester•A dedicated carrying case is included for safe transport.•A precision roughness specimen is supplied.•A hard copy of the measurement data is available with the optional printer (64AAA779).Various optional accessories widen the application range of measurements.DimensionsMeasurement with the detector facing upward.Measurement in the vertical direction.The bottom of the detector has V-grooves for stable measurement of cylindrical workpieces.Measurement in the horizontal direction.Support foot set (pair) 12AAA216Detectors•Adjustable height:1.1" (28mm)Select a detector appropriate for the material and shape of the workpiece to be measured.Ra ,Rq ,Ry ,Rz ,S ,Sm ,Pc ,R 3z ,mr ,Rt ,Rp ,Rk ,Rpk ,Rvk ,Mr1,Mr2,A1,A2,VoCalibration Mode:Pressing the [CAL/STD/RANGE]key in the measurement mode,the calibration mode is entered allowing the detector to be calibrated to the precision roughness specimen with simple key operation.Parameter Ra value being displayedMeasurement:Pressing the [START/STOP] key in the measurement mode starts the detector measurement traversing.Measurement traversing indicator “- - - -” on the LCD turns out into the parameter value display if measurement is complete.Measurement traversing length can be set according to anational/international standard or to an arbitrary length.MeasuringParameter Reduction:Parameter calculations and resultant display can be limited only to those actually required.Reducing the parameters simplifies the key operation and parameter calculations.Ra,Rq,Ry,and Rz Plus Eleven More Parameters:Seven more analysis/display parameters can be set up in addition to the factory default parameters Ra, Rq, Ry, and Rz.After measurement, press the [PARAMETER] key repeatedly until the desired one is displayed on the LCD.GO/NG judgment19 Surface RoughnessParameters...Compatible with ISO / DIN / ANSI / JISSJ-201P SpecificationsOrder No.178-923A Typeinch (mm)Drive Unit Drive speedMeasuring: .01"/s (0.25mm/s), .02"/s ( 0.5mm/s), Returning: .03"/s (0.8mm/s)Evaluation length*1.49" (12.5mm)Mass.42 lbs. (190g)Detector provided 178-390Detecting method Differential inductanceMeasuring range 13780µin (350µm) (-7880µin/-200µm to +5900µin/+150µm)Material of stylusDiamond Radius of skid curvature 1.57" (40mm)Mass.04 lbs. (18g)Stylus tip radius 200µin (5µm)Measuring force 4mN Display UnitAssessed profilePrimary profile (P), Roughness profile (R), DIN4776 profile Roughness parameterRa, Ry, Rz, Rq, S, Sm, Pc, R3z, mr, Rt, Rp, Rk, Rpk, Rvk,Mr1, Mr2, A1, A2, Vo (can be customized)Roughness standard JIS, DIN, ISO, ANSISampling length (L).01", .03", .1" (0.25mm, 0.8mm, 2.5mm)Number of sampling spans x1, x3, x5, xL*1Digital filter 2CR-75% (without phase compensation), PC-75%, PC50% (Gaussian)Cut-off lc .01", .03", .1" (0.25mm, 0.8mm, 2.5mm)Length ls 100µin, 320µin (2.5µm, 8µm)Resolution/rangeAuto/depending on the measurement range16.4µin/14000µin (0.4µm/350µm)4.1µin/4000µin (0.1µm/100µm)2.0µin/2000µin (0.05µm/50µm).5µin/400µin (0.01µm/10µm)Displaying range Ra, Rq.4µin - 4000µin (0.01µm - 100µm)Rz, Ry, Rp, Rt,.8µin - 13780µin R 3z,Rk, Rpk, Rvk (0.02µm - 350µm)Pc 6.35 - 12700/inch (2.5 - 5000/cm)mr 1 - 100%Sm, S 80µin - .16" (2 - 4000µm)Mr1, Mr20 - 100%A1, A20 - 15000Vo0.000 - 10.00(mm 3/cm 2)GO/NO-GO judgment Upper and lower limit values can be specified.Power supplyVia AC adapter/built-in rechargeable battery Rechargeable battery Charging time: 12 hours (for 500 measurements)Auto-sleep (turning off)After 30 seconds without operationData output Via RS-232C interface unit, SPC output, PC output, Printer outputMass.64 lbs. (290g)*1Evaluation length can be specified arbitrarily in the range from .01" (0.3mm) to .49" (12.5mm).Standard Accessories12BAA303Connecting cable (1m)178-602Roughness specimen (inch/mm)**Either of them supplied.353134Calibration stand 538612Phillips screwdriver 12BAA304Carrying case99MBB079A User's manual (for SJ-201P)99MBB081A One-sheet manual 526688AC adapterOptional Accessories178-391Detector for soft materials (Stylus tip radius:10µm)178-392Small hole detector (ø4.5mm)178-393Small hole detector (ø2.8mm)178-394Deep groove detector 178-395Detector for low pressure type (Stylus tip radius:2µm,Measuring force:0.75mN)936937SPC cable (1m)965014SPC cable (2m)12AAA208RS-232C connecting cable 12AAA216Support foot set (pair)12AAA217Nosepiece for flat surface 12AAA218Nosepiece for cylindrical sur-face12AAA219Vertical positioning adapter 12AAA220Magnetic stand adapter(3/8" DIA.stem)12AAA221Magnetic stand adapter(Ø8mm stem)12AAA222Height gage adapter (mm)12AAA233Height gage adapter (inch)12AAA210Extension rod (50mm)178-033Setting attachment:V type 178-034Setting attachment:Slider type 178-035Setting attachment:Inside diameter type178-241-2A Display unit for SJ-301Roughness specimen© 2004 Mitutoyo America Corporation, Aurora ILWe reserve the right to change specifications and prices without notice.1004-08 • Printed in USA • October 2004。
粗糙度仪操作指导书
A011一、操作说明：序号123456789102.每次使用标准块后，标准块必须盖上盖子防止碰伤。
二、标准块校准：编制：批准：1.测量时测针应与被测面保持垂直水平（如图1-2）.2.测针接触被测面时接触量为2mm-3mm. 五、每日点检：1.测量前校对标准块。
六、定期保养：1.每天使用后应对其进行表面清洁。
2.按【CURVE/FILTER/TOL/CUST】选择相应模式的参数，按【OUTOFF/↑】键【MM/INCH↓】进行切换。
（“┏”： Ra、Ry、Rz、Rq、Rp "d":Rpk、Rk "P":Pa、Py、Pz、Pq、Pp),按【n/ENT】键确认输入。
3.将产品平放在托架上，保持被测面水平状态。
4.将测针移至被测面上，按【START/STOP】键进行测量。
5.按【PARA-METER】键进行测量参数结果循环转换。
四、注意事项：10.0um＜Ra≤8.0mm8.0*18.0*38.0*50.1um＜Ra≤2.0um 0.8mm 0.8*10.8*30.8*52.0um＜Ra≤10.0um 2.5mm 2.5*1 2.5*3 2.5*5技术要求测量长度取样长度3入C≥L＞入C取样长度5入C≥L＞3入C取样长度L＞5入C Ra≤0.1um 0.25mm 0.25*10.25*30.25*5 3.将测针移至标准块上，按【START/STOP】键进行测量，测量时测针与标准块垂直（如图1-1） 4.测量完毕，按【n/ENT】进行校准，如测量值与标准值差距大，重复步骤“1”进行校准。
5.校准完毕后，再重新对标准块进行测量，测量值在标准值±0.05um内，校准合格。
三、测量产品：1.根据被测工件的粗糙度技术要求，按【OUTOFF/↑】键选择测量长度（入 C）：根据被测件的测量面长度（L） 按【n/ENT】键选择取样长度，测量长度及取样长度选择参照下表；CURVE/FILTER/TOL/CUST改变参数模式（曲线/过滤/公差判断/参数）MODE/ESC设置模式/返回键（设置测量程序）1.按【CAL/STD/RANGE】键设置Ra标准值，按【CUTOFF/↑】键【MM/INCH↓】键进行设置2.设置完成或值是相同时，按【nENT】键确认输入。
粗糙度仪操作规程
版本变更历史文件审批栏1.0目的为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏、或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用使用规程对本仪器制定正确的操作规则。
2.0范围适用于公司所生产的磨砂材料表面粗糙度测试。
3.0引用文献手持式粗糙度仪使用说明书（随机附）。
4.0仪器概述4.1工作原理测量工件表面粗糙度时，将感应器放在工件被测表面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而杂相敏整流器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进行数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，可以存储，也可以在打印机上输出。
4.2仪器主体概述4.4显示屏使用界面5.0操作步骤5.1测量前准备将传感器插入仪器底部的传感器连结套中.提示: 1. 传感器的触针是本仪器的关键零件,应给予高度重视。
2. 在进行传感器装卸的过程中,应特别注意不要碰及触针,以免造成损坏,影响测量。
3.在安装传感器时,应特别注意连接要可靠.5.2测量步骤步骤图片说明1 传感器安装好开始测量时请参照触针位置刻线尺,将光标调整至最佳“0”位。
2 安装可调机脚及传感器护罩.3 将标准件（1.68μm）放置在传感器下，调高机脚，进行校准。
4 按启动键开始测量，传感器在被测表面上滑行，液晶屏的采样符号“----”动态逐级显示，表示当前仪器的传感器正在拾取信号。
当采样符号“----”变为快速变动时，表示采样结束，正在进行滤波及参数计算，测试完毕，本次测试结果显示在液晶屏上。
5校准完毕，本次测试结果显示在液晶屏上。
在测量状态时，除电源键外，按其余键无效。
6 将被测物放置在传感器下，按启动键进行测试，步骤与校准一致。
粗糙度仪操作规程
粗糙度仪操作规程
《粗糙度仪操作规程》
一、概述
粗糙度仪是用于测量材料表面粗糙度的一种仪器，操作规程的目的是规范和指导操作人员正确使用粗糙度仪，确保测量结果的准确性和可靠性。
二、操作前准备
1. 确保粗糙度仪处于良好状态，仪器表面干净整洁。
2. 根据需要选择合适的测量头和仪器参数。
3. 对待测材料进行清洁处理，去除表面杂质和污垢。
4. 仔细阅读仪器操作手册，了解仪器的基本原理和操作步骤。
三、操作步骤
1. 将粗糙度仪放置在稳定的工作台上，打开仪器电源。
2. 选择合适的测量头，装配在仪器上，并根据需要设置测量参数。
3. 将待测材料放置在测量台上，调整测量头高度，确保测量头与材料表面接触良好。
4. 启动仪器，按照操作手册指示进行测量，确保操作过程中仪器和材料保持稳定。
5. 测量完成后，记录测量结果并及时归档备份。
6. 关闭粗糙度仪电源，清理和维护仪器，准备下一次使用。
四、注意事项
1. 在操作过程中严格遵守仪器使用规范，禁止私自更改仪器参
数或拆卸组装。
2. 注意操作过程中的安全防护，避免发生意外事故。
3. 定期检查和维护粗糙度仪，确保仪器的稳定性和准确性。
4. 需要进行校准时，严格按照校准程序进行，确保测量结果的准确性和可靠性。
五、总结
通过正确的操作规程和注意事项，可以保证粗糙度仪的正常运行和测量结果的可靠性。
操作人员应严格遵守操作规程，定期对仪器进行维护和校准，以确保其长期稳定的工作。
SJ210粗糙度仪操作说明与注意事项
SJ210粗糙度仪操作说明与注意事项
佛山市精测计量仪器设备有限公司
SJ-操作说明
一、电源连接按/开机，探针插入驱动器部位，驱动器与主机
连接线连接；
/ 电源开机键，/测试键，测量置转换
蓝键测量条件，红键测量条件设定
上键
入C测量长度更改
※
测量长度倍率更改
下键
/退出 /主目录
二、校正
1、将标准块打开放到校准支架上
2、将驱动器部位放在标准块指定位置
3、主目录-校正测量-/--标准值--更改与标准块数值一致-两次返回到校正界面- 按测试-测量完成—按更新-校正完成；
校正时间根据实际测量次数 7-15-30天校正一次；
三、后盖电池开关
0FF/0N 为关闭 0N打开
注：如需内置电池操作将开关放到上，头三次充电每次不少于12小时；
操作注意事项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电源的开/关开电源：按下
（POWER/DATA）键。
关闭电源：如果使用交流电源或自动睡眠功能没打开按下
（REMOTE）键。
如果使用内置电池并且自动睡眠功
能已打开机器会自动关机。
2、SJ-201各功能键的说明图解
仪器校正
说明：1、按下（CAL/STD/RANG）键，屏幕出现CAL字和闪动的参考数值，与所用的标准块上的值对照，如不一样，请使
（REMOTE）键移动光标，使用（CUTOFF）和（mm/inch
键改变数值，使他和标准样板上的数值一样。
2、按下（N/ENT）键
3、按图所示放置好粗糙度仪和标准样板。
4、按下（START/STOP）键进行测量。
5、测量完成后按下（N/ENT）键，完成整个校正过程。
测量
放好工件和仪器，按下（START/STOP）键，就开始测量，并自动获得结果。
转换测量结果显示参数
按下（PARAMETER）键就可实现参数转换。
改变测量状态
1、在测量状态下按下（CUTOFF）键，截取长度可在
0.25---0.85---2.5mm之间变换。
2、改变取样长度
在测量状态下按下（N/ENT）取样长度在X1--X3--X5--L之间转换（如：0.8 X 1、0.8 X 3、0.8 X 5，L是直接输入取样长度。
）
， 3、改变测量轮廓
1/在测量状态下按下（CURVE/FILTER/TOL/CUST ）键 进入轮廓设定状态。
（显示CRV 和闪动的轮廓代号）
2/按（CUTOFF ）或（mm/inch ）键改变轮廓代号。
每次按动轮廓代号会按照一定顺序改变：
SJ-201P ：P--r--d--P
SJ-201M ：P--r--CnO--P
3/按下（N/ENT ）键输入新设定。
粗糙度测量方法
1、仪器的正确摆放 如图：驱动器应该与
工件 垂直，并紧贴工件表面。
2、传感器测头需水平于被测 表
面。
驱动器与高度规的连接
通过使用12AAA222连接附件，可以很轻松的实现各种方向的测量，适应各种不同表面的零件。
错误判断和解决
错误现象
可能的原因：驱动器和显示器没有连接好解决办法：检
查连接。
可能的原因：在驱动器超出范围的状态下开始测量。
或驱
动器非正常连接。
解决办法：将驱动器在工件表面放置好。
连接好驱动器和
传感器。
可能的原因：在测量过程中超出范围解决办法：将测量范
围设定为自动。
可能的原因：电池没电解决办法：连接上交流适配器进行
充电。
