一、摘要球阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金等许多领域中得到极为广泛地应用。
而在目前市场上已知的球阀技术中,其密封材料大多为橡胶、聚四氟乙烯等。
由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行业。
金属硬密封球阀采用了特殊的表面硬化处理,彻底的解决了这些问题,并且使得阀门在恶劣工况下的易于磨损、频繁更换的问题耶得到了解决。
. p1 `7 K. W, f5 I8 F2 @' n二、相关术语1. 相关术语洛氏硬度:洛氏硬度没有单位,是一个无纲量的力学性能指标,其最常用的硬度标尺有A、B、C三种,通常记作HRA、HRB、HRC,其表示方法为硬度数据+硬度符号,如50HRC。
碳化钨:有金属光泽,硬度与金刚石相近,为电、热的良好导体。
熔点2870℃, 沸点6000℃,相对密度15.63(18℃)。
碳化钨不溶于水、盐酸和硫酸,易溶于硝酸-氢氟酸的混合酸中。
纯的碳化钨易碎,若掺入少量钛、钴等金属,就能减少脆性。
其硬度HRC 68~72,耐高温为430℃。
镍基合金:镍基合金是指在650~1000℃高温下有较高的强度与一定的抗氧化腐蚀能力等综合性能的一类合金。
按照主要主要性能又细分为镍基耐热合金,镍基耐蚀合金,镍基耐磨合金,镍基精密合金与镍基形状记忆合金等,其硬度HRC 52~55,耐高温为800℃。
钴基合金:是一种能耐各种类型磨损和腐蚀以及高温氧化的硬质合金,其硬度HRC 40~50,耐高温为650℃。
2. 不常用学术名词% r4 o6 g' r1 O1 w" Q1 E2 n4 v/ A3. 其它抽象概念三、金属硬密封球阀在煤化工行业的应用石油资源紧缺是一个影响中国发展的大问题,但中国的煤炭资源非常丰富,因此,采用煤化工产品代替石油产品在中国得到了迅速的发展,大量的煤化工项目以及煤制油项目正在我国兴建。
煤化工及煤制油项目首先要进行煤气化,煤气化是将煤、焦炭等固体燃料,在高温下与气化剂反应,转化为气体产物和少量残渣的过程。
阀门主要零部件介绍

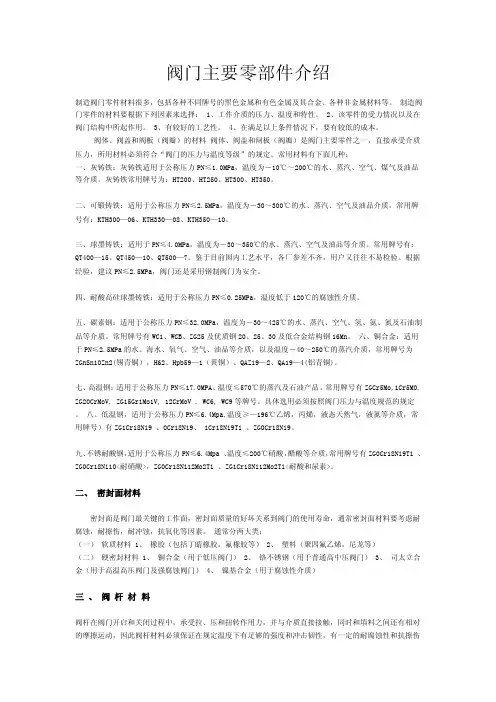

![阀门主要零部件介绍](https://img.taocdn.com/s3/m/a00967d54128915f804d2b160b4e767f5acf801a.png)
阀门主要零部件介绍制造阀门零件材料很多,包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择: 1、工作介质的压力、温度和特性。
2、该零件的受力情况以及在阀门结构中所起作用。
3、有较好的工艺性。
4、在满足以上条件情况下,要有较低的成本。
阀体、阀盖和阀板(阀瓣)的材料阀体、阀盖和闸板(阀瓣)是阀门主要零件之一,直接承受介质压力,所用材料必须符合“阀门的压力与温度等级”的规定。
常用材料有下面几种:一、灰铸铁:灰铸铁适用于公称压力PN≤1.0MPa,温度为-10℃~200℃的水、蒸汽、空气、煤气及油品等介质。
灰铸铁常用牌号为:HT200、HT250、HT300、HT350。
二、可锻铸铁:适用于公称压力PN≤2.5MPa,温度为-30~300℃的水、蒸汽、空气及油品介质,常用牌号有:KTH300—06、KTH330—08、KTH350—10。
三、球墨铸铁:适用于PN≤4.0MPa,温度为-30~350℃的水、蒸汽、空气及油品等介质。
常用牌号有:QT400—15、QT450—10、QT500—7。
鉴于目前国内工艺水平,各厂参差不齐,用户又往往不易检验。
根据经验,建议PN≤2.5MPa,阀门还是采用钢制阀门为安全。
四、耐酸高硅球墨铸铁:适用于公称压力PN≤0.25MPa,温度低于120℃的腐蚀性介质。
五、碳素钢:适用于公称压力PN≤32.0MPa,温度为-30~425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。
常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
六、铜合金:适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质,以及温度-40~250℃的蒸汽介质,常用牌号为ZGnSn10Zn2(锡青铜),H62、Hpb59—1(黄铜)、QAZ19—2、QA19—4(铝青铜)。
七、高温钢:适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。
金属密封球阀使用说明书
![金属密封球阀使用说明书](https://img.taocdn.com/s3/m/a793dfc676a20029bd642d22.png)
手动耐磨金属密封球阀使用说明书XXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX厂址:XXXXXXXXXXXXXXXXXX销售热线:XXXX-XXXXXXXX,XXXXXXXX 传真:XXXXXXX一.概述我厂生产各种金属硬密封球阀,固定金属硬密封球阀是其中的一种。
它广泛地用于石化、冶金、电力、轻工等行业,满足了用户对温度、压力、介质和口径等不同工况的要求。
图1二.结构特点除具有固定球球阀所共有的流阻力,启闭迅速,密封性能好等优点外,尚有如下特点(见图1):1.球体密封面和阀座密封面针对不同的工况条件,采用不同的表面硬化处理方法,确保一对密封材料相容,且具有合适的硬度差,从而确保在相应工况条件下能可靠的密封。
2.在阀的进出口端有特殊形状的弹簧加载,从而保证了球体在二个阀座之间始终处于合适的位置状态。
阀座的特殊刮刀密封面也确保它和球体之间形成紧密接触,构成一对密封副,并且起到刮削赃物的自清洁功能。
三、主要零部件名称(材料)1—阀体:CF8M 2—球体:F316+WC3—阀座:F316+WC 4—弹簧片:X7505—密封垫:F316丝缠绕柔性石墨6—阀杆17-4PH+WC7—填料:编织柔性石墨8—手动装置四、相关标准1.设计制造标准BS 5351《钢制球阀》;2.法兰的结构型式及尺寸:SH 3046《管法兰和法兰配件》;3.阀门的检验与压力试验:API 598《阀门的检验与试验》;五、维修保养和故障消除办法本系列阀门维修保养应注意以下事项:1.安装阀门时请注意阀门的驱动手轮的方向以便操作阀门。
2.本系列阀门应存放在干燥通风的室内,通道两端应堵塞,防止杂质进入。
3.长期存放时,阀门应定期检查,清除脏物,并在加工面上涂防锈油。
4.安装使用后,定期检查主要检查项目:a.密封面磨损情况;b.填料是否过时失效,如有损坏应及时更换;c.阀门内腔是否污物堆积;本系列阀门部门故障消除办法见下表:。
