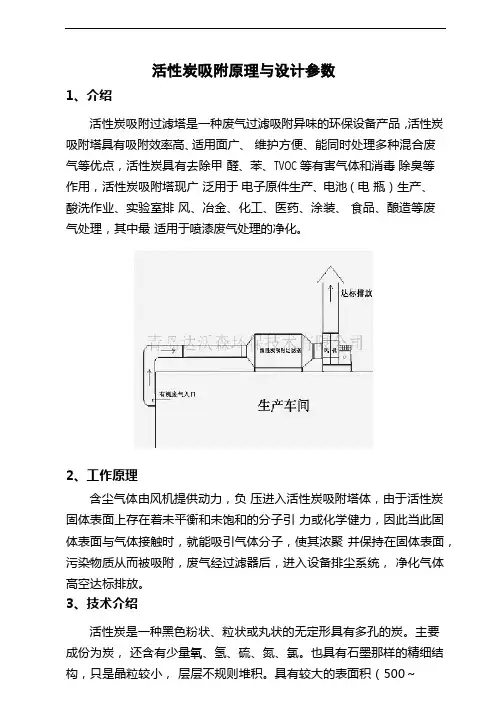

活性炭吸附原理与设计参数

活性炭吸附原理与设计参数1、介绍活性炭吸附过滤塔是一种废气过滤吸附异味的环保设备产品，活性炭吸附塔具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭具有去除甲醛、苯、TVOC等有害气体和消毒除臭等作用，活性炭吸附塔现广泛用于电子原件生产、电池（电瓶）生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理，其中最适用于喷漆废气处理的净化。

2、工作原理含尘气体由风机提供动力，负压进入活性炭吸附塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。

3、技术介绍活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。

主要成份为炭，还含有少量氧、氢、硫、氮、氯。

也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。

具有较大的表面积（500～1000 m2/克）。

有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。

对于气、液的吸附可接近于活性炭本身的质量的。

其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。

在同一系列物质中，沸点越高的物质越容易被吸附，压越大、温度越低，浓度越高，吸附量越大，反之，减压、升温有利气体的解吸。

活性炭常用于气体的吸附、分离和提纯、溶剂的回收、糖液、油脂、甘油、药物的脱色剂，饮用水或冰箱的除臭剂，防毒面具的滤毒剂，还可用作催化剂或金属盐催化剂的截体。

活性炭吸附器设备型号及参数处理风（m3/h）活性炭(吨)设备阻（pa）重量（Kg）外型尺寸（mm）5000 0.1-0.2 800 420 600×1250×125010000 0.2-0.3 800 550 1500×1250×125015000 0.3-0.4 800 750 2000×1250×125020000 0.4-0.5 800 900 2500×1250×125025000 0.5-0.6 800 1080 2500×1250×150030000 0.6-0.7 800 1200 3000×1250×180035000 0.7-0.8 800 1450 3500×1250×220040000 0.8-0.9 800 1750 3500×1500×220060000 1.0-1.1 800 1800 3500×1700×2200。

关于活性炭吸附塔净化原理介绍

关于活性炭吸附塔净化原理介绍活性炭吸附塔是一种常见的气体或液体净化设备。

活性炭吸附塔通过肯定的吸附原理，将空气中或水中的有害物质捕获并去除，从而使环境中的污染物得到有效的净化。

一、活性炭的基本情况活性炭是一种黑色或深灰色的固体状物质，具有高度的孔隙性，比表面积特别大，因此可以吸附大量的气体或液体中的有害物质。

活性炭的孔径大小与孔道数量不同，可以分为微孔活性炭、中孔活性炭和大孔活性炭。

常用的活性炭为微孔活性炭，其孔径为2—5纳米，比表面积达到1000平方米/克。

二、活性炭吸附的基本原理活性炭吸附塔的基本原理是固体吸附。

当空气中的有害物质与活性炭接触时，有害物质会被活性炭表面的微孔吸附。

由于活性炭的孔径特别小，因此有害物质必需进入孔道才能被吸附。

在吸附过程中，活性炭吸附塔内的空气或水流经活性炭床层，空气或水中的污染物质被活性炭吸附，并在吸附过程中产生化学或物理反应，从而将有害物质从空气或水中去除。

三、活性炭吸附塔的应用活性炭吸附塔的应用特别广泛，包括空气净化、水处理、废气处理、化工等。

以下是几种常见的应用：1. 空气净化空气中的有害物质包括挥发性有机化合物（VOCs）、苯、甲醛、氨气等，这些物质会对人体健康带来负面影响。

活性炭吸附塔可以净化空气中的这些有害物质，提高室内空气质量，削减健康问题。

2. 水处理污水中的有害物质包括重金属、有机物和氯化物等。

活性炭吸附塔可以净化水中的这些有害物质，提高水质，使其变得更加适合人体和环境使用。

3. 废气处理某些化工过程中产生的废气中可能含有有害物质，例如甲醛、苯、氯气和二氧化碳等。

通过将废气流经活性炭吸附塔，这些有害物质可以被去除，从而使废气得到净化。

四、活性炭吸附塔的结构与工作原理活性炭吸附塔通常由进气管、出气管、活性炭床层、塔体和附件等构成。

塔体通常是钢制或塑料制的筒状结构，内部填充活性炭床层。

进气口和出气口通常在塔的底部和顶部。

附件包括进气阀门、排气阀门和气压表等。

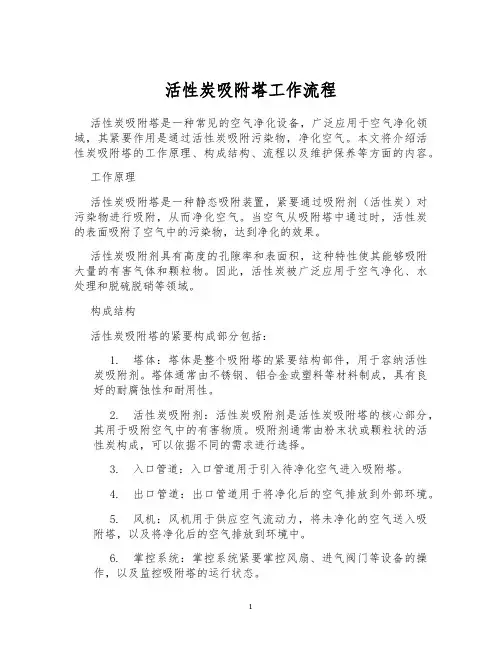

活性炭吸附塔工作流程

活性炭吸附塔工作流程活性炭吸附塔是一种常见的空气净化设备，广泛应用于空气净化领域，其紧要作用是通过活性炭吸附污染物，净化空气。

本文将介绍活性炭吸附塔的工作原理、构成结构、流程以及维护保养等方面的内容。

工作原理活性炭吸附塔是一种静态吸附装置，紧要通过吸附剂（活性炭）对污染物进行吸附，从而净化空气。

当空气从吸附塔中通过时，活性炭的表面吸附了空气中的污染物，达到净化的效果。

活性炭吸附剂具有高度的孔隙率和表面积，这种特性使其能够吸附大量的有害气体和颗粒物。

因此，活性炭被广泛应用于空气净化、水处理和脱硫脱硝等领域。

构成结构活性炭吸附塔的紧要构成部分包括：1.塔体：塔体是整个吸附塔的紧要结构部件，用于容纳活性炭吸附剂。

塔体通常由不锈钢、铝合金或塑料等材料制成，具有良好的耐腐蚀性和耐用性。

2.活性炭吸附剂：活性炭吸附剂是活性炭吸附塔的核心部分，其用于吸附空气中的有害物质。

吸附剂通常由粉末状或颗粒状的活性炭构成，可以依据不同的需求进行选择。

3.入口管道：入口管道用于引入待净化空气进入吸附塔。

4.出口管道：出口管道用于将净化后的空气排放到外部环境。

5.风机：风机用于供应空气流动力，将未净化的空气送入吸附塔，以及将净化后的空气排放到环境中。

6.掌控系统：掌控系统紧要掌控风扇、进气阀门等设备的操作，以及监控吸附塔的运行状态。

工作流程活性炭吸附塔的工作流程可以分为三个紧要阶段：1.吸附阶段：当污染物穿过入口管道进入吸附塔时，它们会与活性炭表面吸附，从而净化空气。

活性炭吸附剂可以持续工作一段时间，直至其饱和或吸附本领下降。

2.冲洗阶段：当活性炭吸附剂饱和或吸附本领下降时，可以使用清洗液对其进行冲洗和再生。

冲洗液可以是水、酸或碱等，要依据吸附剂的类型和吸附污染物的种类进行选择。

清洗液通常从塔顶喷洒到活性炭吸附剂上，冲洗并输出到排水系统。

3.再生阶段：在清洗液通过活性炭吸附剂后，可将其输出各处理系统进行处理。

处理系统可以是化学处理或生物处理等，以达到回收和再利用的目的。

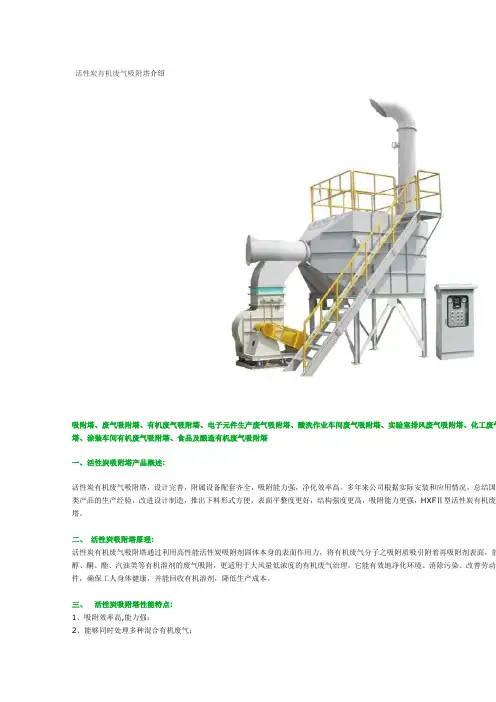

活性炭有机废气吸附塔介绍、选型

活性炭有机废气吸附塔介绍
吸附塔、废气吸附塔、有机废气吸附塔、电子元件生产废气吸附塔、酸洗作业车间废气吸附塔、实验室排风废气吸附塔、化工废气塔、涂装车间有机废气吸附塔、食品及酿造有机废气吸附塔
一、活性炭吸附塔产品概述:
活性炭有机废气吸附塔，设计完善，附属设备配套齐全，吸附能力强，净化效率高。

多年来公司根据实际安装和应用情况，总结国类产品的生产经验，改进设计制造，推出下料形式方便，表面平整度更好，结构强度更高，吸附能力更强，HXFⅡ型活性炭有机废塔。

二、活性炭吸附塔原理:
活性炭有机废气吸附塔通过利用高性能活性炭吸附剂固体本身的表面作用力，将有机废气分子之吸附质吸引附着再吸附剂表面，能醇、酮、酯、汽油类等有机溶剂的废气吸附，更适用于大风量低浓度的有机废气治理，它能有效地净化环境、消除污染、改善劳动操件，确保工人身体健康，并能回收有机溶剂，降低生产成本。

三、活性炭吸附塔性能特点:
1、吸附效率高,能力强；
2、能够同时处理多种混合有机废气；
3、设备构造紧凑，占地面积小，维护管理简单，运转成本低廉；
4、采用自动化控制运转设计，操作简易、安全；
5、全密闭型，室内外皆可使用。

四、活性炭吸附塔适用范围:
适合低浓度大风量或高浓度间歇排放废气的作业环境。

主要应用领域包括：电子元件生产、电池（电瓶）生产、酸洗作业车间、实验风、冶金、化工厂、医药生产厂、涂装车间、食品及酿造、家具生产等。

五、活性炭吸附塔技术性能表:
活性炭吸附塔经济且有效的处理有机废气，去除率可高达85%以上。

注：表中外形尺寸，为塔体尺寸，不含支架800mm，护栏1000mm；HXFⅡ型活性炭有机废气吸附塔，塔体外形尺寸一样，支600mm，护栏1000mm。

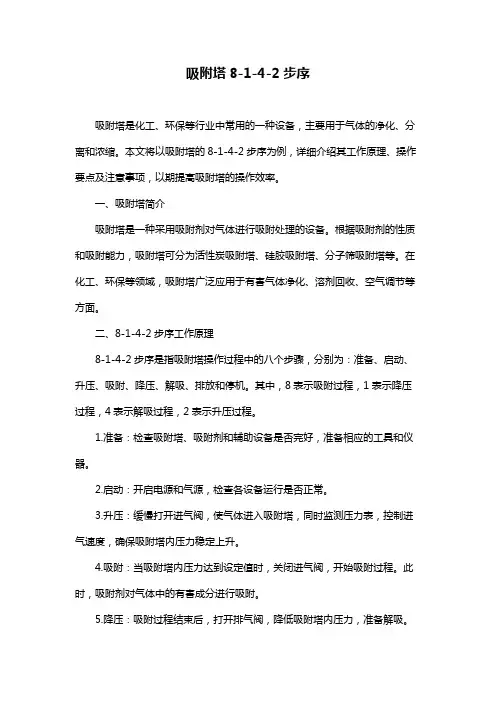

吸附塔8-1-4-2步序

吸附塔8-1-4-2步序吸附塔是化工、环保等行业中常用的一种设备，主要用于气体的净化、分离和浓缩。

本文将以吸附塔的8-1-4-2步序为例，详细介绍其工作原理、操作要点及注意事项，以期提高吸附塔的操作效率。

一、吸附塔简介吸附塔是一种采用吸附剂对气体进行吸附处理的设备。

根据吸附剂的性质和吸附能力，吸附塔可分为活性炭吸附塔、硅胶吸附塔、分子筛吸附塔等。

在化工、环保等领域，吸附塔广泛应用于有害气体净化、溶剂回收、空气调节等方面。

二、8-1-4-2步序工作原理8-1-4-2步序是指吸附塔操作过程中的八个步骤，分别为：准备、启动、升压、吸附、降压、解吸、排放和停机。

其中，8表示吸附过程，1表示降压过程，4表示解吸过程，2表示升压过程。

1.准备：检查吸附塔、吸附剂和辅助设备是否完好，准备相应的工具和仪器。

2.启动：开启电源和气源，检查各设备运行是否正常。

3.升压：缓慢打开进气阀，使气体进入吸附塔，同时监测压力表，控制进气速度，确保吸附塔内压力稳定上升。

4.吸附：当吸附塔内压力达到设定值时，关闭进气阀，开始吸附过程。

此时，吸附剂对气体中的有害成分进行吸附。

5.降压：吸附过程结束后，打开排气阀，降低吸附塔内压力，准备解吸。

6.解吸：当吸附塔内压力降至设定值时，关闭排气阀，开始解吸过程。

此时，吸附在吸附剂上的有害成分被脱附，排放至大气。

7.排放：解吸完成后，打开排气阀，将吸附塔内的气体排放至大气。

8.停机：关闭气源和电源，清理现场，结束吸附塔操作。

三、各步序操作要点1.准备阶段：要确保吸附剂填充均匀，设备清洁无油，避免对吸附效果产生影响。

2.启动阶段：注意检查气源是否稳定，避免气体波动对设备造成损伤。

3.升压阶段：控制进气速度，避免压力过高导致吸附剂破碎。

4.吸附阶段：注意监测吸附效果，如发现吸附效果下降，及时更换吸附剂。

5.降压阶段：降压过程要缓慢，避免压力突变对设备造成损伤。

6.解吸阶段：控制解吸速度，避免吸附剂粉化。

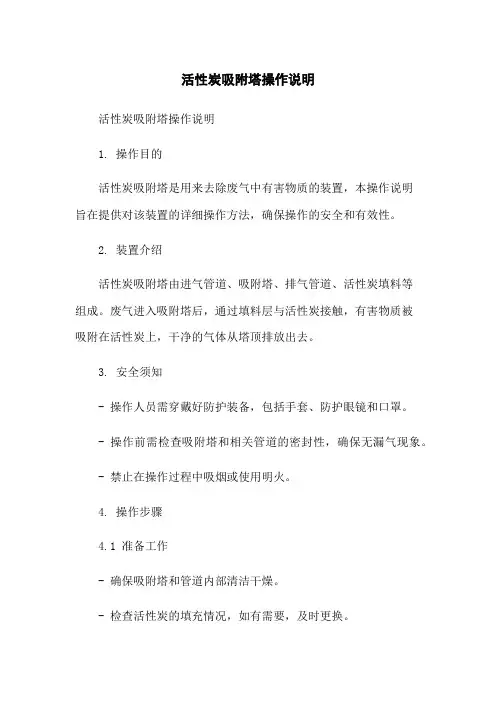

活性炭吸附塔操作说明

活性炭吸附塔操作说明活性炭吸附塔操作说明1. 操作目的活性炭吸附塔是用来去除废气中有害物质的装置，本操作说明旨在提供对该装置的详细操作方法，确保操作的安全和有效性。

2. 装置介绍活性炭吸附塔由进气管道、吸附塔、排气管道、活性炭填料等组成。

废气进入吸附塔后，通过填料层与活性炭接触，有害物质被吸附在活性炭上，干净的气体从塔顶排放出去。

3. 安全须知- 操作人员需穿戴好防护装备，包括手套、防护眼镜和口罩。

- 操作前需检查吸附塔和相关管道的密封性，确保无漏气现象。

- 禁止在操作过程中吸烟或使用明火。

4. 操作步骤4.1 准备工作- 确保吸附塔和管道内部清洁干燥。

- 检查活性炭的填充情况，如有需要，及时更换。

4.2 启动操作- 打开进气管道的阀门，使废气进入吸附塔。

- 观察排气管道的气流情况，确保废气正常排放。

- 监测吸附塔的进气压力和排气压力，确保压力稳定。

4.3 运行监测- 定期监测吸附塔内的活性炭饱和度，根据情况及时更换活性炭。

- 注意监测吸附塔的温度，防止过热导致活性炭失效。

4.4 关闭操作- 关闭进气管道的阀门，停止废气的进入。

- 观察排气管道的气流情况，确认排气流量降低到零。

5. 附件本文档涉及的附件包括：- 活性炭吸附塔示意图- 活性炭性能测试报告6. 法律名词及注释- 废气：指生产过程中产生的、有害于环境和人体健康的气体。

- 活性炭：一种具有强吸附性能的材料，可用于去除废气中的有害物质。

- 吸附塔：一种装置，通过填料和活性炭的吸附作用去除废气中的有害物质。

活性炭吸附装置主要技术参数

活性炭吸附装置主要技术参数首先，活性炭吸附装置需要选择适合的吸附剂种类。

常见的有机废气处理中使用的吸附剂主要包括活性炭和活性氧化铝等。

活性炭具有优异的吸附性能，能够广泛地吸附多种有机物质，因此在实际应用中被广泛采用。

其次，吸附器的设计是活性炭吸附装置非常重要的技术参数之一、吸附器的设计要考虑到废气的流量、温度、湿度以及有机物质的浓度等因素。

合理的吸附器设计能够提高吸附效率和废气处理能力，降低设备维护成本。

吸附塔压降也是活性炭吸附装置的重要技术参数之一、吸附塔压降指的是废气流过吸附塔时产生的阻力。

较大的吸附塔压降会导致废气处理设备能耗的增加，因此需要合理设计和调节吸附塔的结构和操作参数，以减小吸附塔压降。

吸附性能是活性炭吸附装置的核心技术参数之一、吸附性能包括吸附剂的吸附容量、吸附速度、吸附选择性以及吸附剂的再生性能等。

吸附容量是指吸附剂单位质量或单位体积的吸附物质最大负荷量。

吸附速度是指吸附剂吸附废气中有机物质的速度，较快的吸附速度可以提高废气处理效率。

吸附选择性是指吸附剂对不同有机物质的吸附能力，较高的吸附选择性能够提高净化效果。

吸附剂的再生性能是指吸附剂经过再生处理后的性能恢复情况，合理的再生方法和调控使得吸附剂能够循环使用，降低成本。

最后，活性炭吸附装置的废气处理能力也是重要的技术参数之一、废气处理能力指的是装置处理废气的能力，通常以废气处理量或废气处理效率表示。

废气处理能力需要根据实际应用需求来确定，合理的废气处理能力将能够满足工业生产的要求。

总之，活性炭吸附装置的主要技术参数包括吸附剂种类、吸附器设计、吸附塔压降、吸附性能以及废气处理能力等。

这些参数的设计和调节能够影响活性炭吸附装置的净化效果和废气处理能力，因此需要根据实际应用需求进行合理的设计和优化。

一文了解活性炭吸附法工艺流程、处理要求及成本分析！

一文了解活性炭吸附法工艺流程、处理要求及成本分析！当前我国VOCs排放涉及的行业广，且各行业排放的VOCs种类繁多、成分复杂，常见的有烃类、醇类、醚类、酯类等。

加油站、装修、餐饮、干洗、喷涂、化工等生产或使用有机溶剂的行业都会产生VOCs排放。

此外，VOCs治理技术体系复杂，涉及十多种技术及组合技术，一般一个环保治理企业只能掌握一种或几种技术。

今天小编要跟大家分享的是目前工业VOCs治理的主流技术之一：活性炭吸附技术！活性炭是应用最广泛的吸附剂，其生产和使用可以追溯到19世纪。

活性炭之所以被广泛使用主要是因其具有大量的微孔和中孔，且表面积巨大。

典型活性炭的孔径分布及其与其他吸附剂的比较如下图所示。

图源《吸附剂原理与应用》，[美]Ralph T.Yang著据了解，活性炭吸附技术是VOCs治理的主流技术之一，技术成熟、简单易行、治理成本低、适应范围广，在所有的治理技术中占有非常大的市场份额，在涂装、包装印刷、石油化工、化学品制造、医药化工和异味治理等领域都得到了广泛的应用。

但由于业内人员对活性炭的基本性能、活性炭吸附技术的适用范围和使用条件等缺乏规律性认识，在活性炭选型、工艺设计和净化装备设计中存在较大随意性，造成净化设备效率低，存在安全隐患，活性炭再生更换困难等问题。

市场上很多环保公司对活性炭吸附技术过于低估（简单误认为活性炭吸附技术无非就是简单的吸附—脱附）。

行业的种种不规范及工艺混乱，导致目前不少地方环保主管部门陷入了“闻炭色变”的误区。

满足当前国内VOCs污染实际治理工程的实际需要，正确引导行业规范活性炭在挥发性有机物（VOCs）净化中的应用，显得至关重要。

吸附法主要适用于低浓度气态污染物的吸附分离与净化，对于高浓度的有机气体，一般情况下首先需要经过冷凝等工艺进行“降浓”处理，然后再进行吸附净化。

对于“油气”等高浓度VOCs气体的净化，也可以采用吸附法（降压解吸再生），但对活性炭有一些特殊的要求。

活性炭废气吸附塔吸附净化效率高

活性炭废气吸附塔吸附净化效率高产品概述YJGT系列干式吸附塔是我公司在原碱液湿法酸雾净化塔后，开发研制的新一代干法吸附酸性废气的吸附净化塔。

该净化塔采纳专用吸附填料，是处理HLC、NOx、HF、HF、H2S、H2SO4等多种酸性废气的又一新奇净化设备，尤其处理NOx效果好；塔体均可制作成PP、PVC、玻璃钢、不锈钢及PP/FRP、PVC/FRP复合材质。

工作原理塔体外部的废气经导流罩均匀配风后送入塔内，入塔的气流经过塔内部填料吸附床层后，气流中的有害化学成份被吸附剂吸附，干净的空气由出风口排出，塔内产生的冷凝水由集液箱和排液管排出塔外产品结构俯视图技术性能吸附填料型号YHS—1型YHS—2型吸附酸气种类NOxH2SO4HCLNF吸附酸气浓度1000mg/m3 1000mg/m3吸附效率95%95%98%98%吸附容量重量47%50%50%40%填料规格Ф1.5～2.52～4 聚积比重0.51～0.560.64～0.72填料床层阻力0.1～0.15mmH2O/mm耐温性能300℃耐湿性能适合各种环境吸附后处理交由专门危废回收厂家回收产品特点本塔重要特点是能够吸附处理难度大的氮氧化物等气体，通用同时净化处理多种混合酸气。

吸附净化效率高、温度适应性好、运行成本低，一次性加入填料，可充足较长时间的运行、操作、管理、维护简便，运行中不产生二次污染本塔可依据用户需求配备自动化掌控装置，包括气体在线分析仪、压力传感器、差压变送器、流量传感器、掌控柜等，对本塔实施气体在线分析监控、气体超标自动报警、气体流量与压力传送与风机运行自动联锁、自动数字显示等自动化掌控装置，可依据使用要求进行手动、半自动和自动掌控再生方法吸附填料与含酸废气之间是一种化学反应，即从接触面对里反应，因此吸附效率随使用的时间而渐渐下降，但吸附填料一次更换，一般情况下可使用半年使用，若废气浓度高，则吸附填料使用寿命相应缩短，更换吸附填料可由我公司供给，更换下来的吸附填料需交由专门危废回收公司处理。

印刷废气处理设备之活性炭吸附塔

印刷废气处理设备之活性炭吸附塔印刷工厂生产加工过程中，车间印刷的油墨固化过程中，产出一定量的废气——其主要污染物有苯、甲苯、二甲苯等,产生大量的恶臭废气气体，对厂区及周围环境影响有一定污染。

油墨废气且有渗透性的味道，会影响工厂周围的环境和相关人员的人身康健，采用环保的规定，油墨印刷废气气体是一定一定要治理的。

印刷废气处理设备方法简介(活性炭吸附法)印刷有机废气当下的管治策略也是不大相同的，经常的有：吸收法、燃烧法、光催化法、吸附法以、膜分离法及生物净化法等。

以下是介绍活性炭吸附法处理印刷废气处理活性炭吸附塔工艺说明：印刷、移印、丝印废气产出于油墨凉干散发过程，液体油墨在气压运用下构成挥散发三苯等有机危害物，较高的浓度，有机废气经集气罩收集，经过加压引风机开启活性炭吸附装置，有机气体在装置内被活性炭吸附，活性炭它满足于大流量低浓度的有机废气，活性炭采取颗料状活性炭，比表面积(吸附面积)高达500-1500m2/g.比表面积大，从而兼具很高的表面活性炭和吸附能力。

排出的低浓度有机气体被吸附在它的活性表面上经净化气体由外排风管高空排放。

活性炭吸附塔特点：活性炭吸附塔在机器箱里面分段抽屉式安装，可以相当方便从两边的检查门取出。

检查门开启方便、密封严密。

可以分别打开，单取下。

基架用槽钢制作。

坚硬的基架能确定机器安装和输送的需要。

进(出)气口是法兰式接口，就连接风管。

还可以依据实际要求安排尺寸、位置、方向。

例设箱体顶部或侧面。

含尘有机废气需经预处理机器后面可进入活性炭吸附器净化达标排放。

活性炭吸附设备可根依据不一样的废气性质选取不一样的材质：主体部分可选取不锈钢、炭钢、镀锌板、PP板等。

VOC活性碳吸附塔

一、概述活性碳吸附法系利用高性能活性碳吸附剂(adsorbent)固体本身的表面作用力，将VOC分子之吸附质(adsorbate)吸引附着在吸附剂表面，以达到去除VOC 物质之目的。

活性碳吸附法在低浓度VOC条件下，可以理想地去除废气中挥发性有机物，同时有较佳的经济效益。

故在空气污染物控制方面，特别适用处理含低浓度VOC 之废气，例如半导体厂、LCD厂、PCB厂与相关电子厂等。

依照吸附剂与吸附物质间吸引力的不同，吸附法之机制包括有藉由物质间凡得瓦尔力作用之物理吸附及利用产生化学键结合之化学作用。

其中物理作用为一可逆现象，常被用来由改变压力或温度破坏此平衡，以再生吸附剂并回收吸附物质，例如蒸气再生、化学氧化再生、微波再生等；化学作用为高放热反应且通常为不可逆反应。

吸附剂的种类众多，但以活性碳较常被采用，主要是因为活性碳对某些VOC之物理吸附效果良好、回收再生容易，而且价格便宜；至于其它吸附剂，如硅胶、硅藻土、活性氧化铝或合成沸石，则对VOC之吸附选择性较高，因此需配合废气污染物之特性，选用适合之吸附剂。

二、构造与原理吸附塔本体为横卧式设计,活性碳吸附层采多区隔直式排列，增加活性碳与废气之接触面积，活性碳吸附层之前段设置有抽取式初级滤网，可先将废气中之粒状物予以滤除，防止活性碳吸附层受阻塞,满足当地政府规定的工业废业排放的指标要求进行处理后，再排放至大气中。

三、适用范围1)都市焚化炉垃圾贮坑之除臭设备。

2)污水处理场之除臭设备。

3)表面涂装工厂之废气设备。

4)塑橡胶业制程之臭气处理。

5)挥发性有机气体（VOCs），如甲苯、二甲苯、三氯乙烷、凡立水等废气之处理。

四、工程图片（待补充）五、吸附塔示意图。

活性炭吸附塔特点及净化原理

活性炭吸附塔特点及净化原理一、活性炭吸附塔设备特点1、吸附效率高，能力强；2、设备构造紧凑，占地面积小，维护管理简单方便，运转成本低；3、能够同时处理多种混合有机废气；4、采用自动化控制运转设计，操作简易、安全；5、全密闭型，室内外皆可使用。

二、活性炭吸附塔净化原理1、吸附：有机废气经过滤器除去固体颗粒物质，由上而下进入吸附罐，有机物被活性炭捕集、吸附并浓缩，净化的空气从罐体下部经主风机排入大气。

2、解吸：当活性炭吸附有机物达到饱和状态后，停止吸入有机废气。

通过活性炭床向上送入蒸汽进行吹脱，将有机物自活性炭中逐出，即解吸。

罐中活性炭恢复其活性，即再生。

3、热风干燥及冷却：用蒸汽解吸后的活性炭层中，约留有80～90%的蒸汽凝液，填充了活性炭内孔，从而降低了炭层的活性。

因此，通入热空气对炭层进行干燥。

然后关闭蒸汽阀门，再通入常温空气，冷却至25℃左右，活性炭恢复如初，以备再循环使用。

4、有机溶剂回收：利用有机溶剂露点温度较高的特点，将蒸汽和有机溶剂的混合物引入冷凝器，使其冷凝，冷凝液经疏水阀进入分离器，利用溶剂比水轻的特点，分离回收。

5、凝水净化：为保证冷凝水的洁净，避免有机溶剂的凝水排入水体，在分离器内分离后的水中通入压缩空气，使水中有机溶液剂充分解脱。

被压缩空气逐出的含有机物空气折返废气系统，重新吸附。

净化后的冷凝水，排入下水道。

6、连续吸附措施：在连续生产的工厂中，吸附系统也需相应连续工作，可在废气净化系统设计中，选用双罐系列，以便吸附、再生交替连续使用。

7、再生周期：再生周期应根据净化后排气中有害气体浓度而定。

当有害气体浓度接近超标数值时，即应停止吸附，进行再生。

帮系统初始工作阶段需及时测定排出口有害气体浓度，以便掌握合理吸附再生周期。

活性炭吸附塔是具有吸附效率高、适用面广、维护方便，能同时处理多种混合废气等优点。

活性炭吸附塔是净化较高浓度有机废气和喷漆废气的吸附设备，是利用活性炭本身高强度的吸附力，结合风机作用将有机废气分子吸附住，对苯、醇、酮、酯、汽油类等有机溶剂的废气有很好的吸附作用。

活性炭除臭吸附塔.

活性炭吸附塔工艺介绍1.基本原理：活性炭具有微晶结构，微晶排列完全不规则，晶体中有微孔（半径小于20 〔埃〕=10-10米）、过渡孔（半径20〜1000）、大孔（半径1000〜100000）, 使它具有很大的内表面，比表面积为500〜1700m 2/ g。

这决定了活性炭具有良好的吸附性，可以吸附废水和废气中的金属离子、有害气体、有机污染物、色素等。

工业上应用活性炭还要求机械强度大、耐磨性能好，它的结构力求稳定，吸附所需能量小，以有利于再生。

活性炭的吸附能力就在于它具有巨大的比表面积，以及其精细的多孔表面结构，可广泛用于油脂、饮料、食品、饮用水的脱色、脱味，气体分离、溶剂回收和空气调节，用作催化剂载体和吸附剂，适合废气处理过程脱味和除臭下图为活性炭吸附的过程示意:2.设备简介吸附塔的组成主要由箱体、滤料层，进出口管、风机组成。

废气由底部进风口进入塔内，穿过滤层，废气中有害成分被滤层吸附后，净化后的气体由上部排气口排出。

吸附塔具有以下特点：1.过滤滤料装于钢壳箱体内，以隔绝所要处理的污染空气和外界空气，箱体由4mm的碳钢（不锈钢）板焊接而成，钢壳泄露量为额定风量的1%-2%。

扩散吸附饱和2.塔体设有检修门，便于更换滤料和塔体维护。

3.活性炭滤料层结构采用抽屉盒式设计，结构紧凑，便于更换。

盒子由钢框和穿孔板焊接组成。

框架为实体金属、穿孔板经过点焊固定在框架上，在内盒和外盒之间形成的空腔以供填充活性炭。

面板安有手柄，在背面贴有闭孔氯丁海绵橡胶以保证密封，后盖板可以拆卸，便于更换活性炭。

4.过滤段阻力损失约为1000-1200Pa。

过滤段设置压差计，压差计安装于操作面板上。

5.活性炭主要采用的是用过的活性炭可以进行再生或其他处理（焚烧或填埋）。

下图为活性炭吸附塔的示意图：3.设备用途4.设备选型提示：1、用户在订购设备之前，须提供处处理的气体的名称、原始浓度及处理要求，以便确定活性炭滤料的类型。

2、活性炭吸附剂不但能良好地吸附特定的污染气体，而且能迅速地吸收其他各种有机物质，因此在设备未投入使用前应严格地装于密封塑料袋中，防止和外界空气接触，以影响其使用寿命。

吸附塔工作原理

吸附塔工作原理
吸附塔是一种常用于分离和纯化气体或溶液的设备。

其工作原理基于吸附剂对目标组分的吸附作用。

在吸附塔中，吸附剂通常是一种多孔的固体材料，如活性炭或沸石。

这些多孔材料具有大量的微小孔道和表面积，能够吸附和储存气体或液体分子。

吸附塔通常由塔体、进料口、出料口和底部废液排放管组成。

在操作过程中，混合物通过进料口进入吸附塔。

根据目标组分与吸附剂之间的亲和力不同，目标组分会在吸附剂表面被吸附住，而其他组分则通过吸附床体而被保持。

随着时间的推移，吸附床体中的吸附剂表面逐渐饱和，无法继续吸附更多的目标组分。

此时，吸附塔需要进行再生或更换吸附剂。

再生过程通常包括脱附步骤和冲洗步骤。

在脱附步骤中，吸附床体中的吸附剂暴露在高温或真空的环境下，使吸附剂上的目标组分脱附为气体或液体。

冲洗步骤用于清洗吸附剂，并将残留组分从床体中冲洗出来。

通过多个吸附塔之间的交替工作，可以实现连续的分离和纯化过程。

其中一个吸附塔处于吸附阶段，吸附目标组分，而另一个吸附塔处于再生阶段，通过脱附和冲洗步骤将吸附剂恢复到可再次使用的状态。

吸附塔的工作原理可根据不同的应用需要进行调整。

例如，在石油炼化工业中，吸附塔常用于去除有害气体或杂质，从而提高产品纯度。

在空气分离过程中，吸附塔可用于分离氧气和氮气等气体。

总的来说，吸附塔利用吸附剂对目标组分的吸附特性，实现了分离和纯化过程，广泛应用于化工、环保、医药等各个领域。
