变频器的常见故障及维修
变频器的常见故障及维修
变频器是一种能够在设定范围内自由调节电输入频率和电压的电器，是电器行业中的重要组成部分，但同时它也是导致电器故障的重要原因之一。
下面介绍几种常见变频器故障及其维修方法：
1、电源故障：这是变频器最常见的故障，可能是由于电线被断路或短路导致的，维修时应检查电源线是否有断开或短路的情况，如有的话应及时修复。
2、电子元件故障：电子元件故障是另一种常见的变频器故障，一般是由于元件电路路径积累的灰尘原因引起的，维修时应先检查一下有没有灰尘积聚，有的话应及时进行清理。
3、程序故障：如果当变频器在运行时出现不同的程序故障，可能是由于程序操作错误或设置不当造成的，应该及时重新编程进行配置，以恢复变频器的正常工作。
以上是变频器的三种常见故障，每种故障的维修方法不尽相同，应根据实际情况进行操作。
此外，为了防止出现以上故障，在安装完变频器后，应定期进行检查，把变频器保持在最佳状态，以避免出现故障现象。
变频器常见故障维修方法
变频器常见故障维修方法在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。
如果是变频器出现故障, 如何去判断是哪一部分问题, 在这里略作介绍。
一、静态测试1.测试整流电路找到变频器内部直流电源的P端和N端, 将万用表调到电阻X10档, 红表棒接到P, 黑表棒分别依到R、S、T, 应该有大约几十欧的阻值, 且基本平衡。
相反将黑表棒接到P端, 红表棒依次接到R、S、T, 有一个接近于无穷大的阻值。
将红表棒接到N端, 重复以上步骤, 都应得到相同结果。
如果有以下结果, 可以判定电路已出现异常, A.阻值三相不平衡, 可以说明整流桥故障。
B.红表棒接P端时, 电阻无穷大, 可以断定整流桥故障或起动电阻出现故障。
2.测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上, 应该有几十欧的阻值, 且各相阻值基本相同, 反相应该为无穷大。
将黑表棒接到N端, 重复以上步骤应得到相同结果, 否则可确定逆变模块故障二、动态测试在静态测试结果正常以后, 才可进行动态测试, 即上电试机。
在上电前后必须注意以下几点:1.上电之前, 须确认输入电压是否有误, 将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
2.检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。
3.上电后检测故障显示内容,并初步断定故障及原因。
4.如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。
如出现缺相、三相不平衡等情况, 则模块或驱动板等有故障。
5.在输出电压正常（无缺相、三相平衡）的情况下, 带载测试。
测试时, 最好是满负载测试。
三、故障判断1.整流模块损坏一般是由于电网电压或内部短路引起。
在排除内部短路情况下, 更换整流桥。
在现场处理故障时, 应重点检查用户电网情况, 如电网电压, 有无电焊机等对电网有污染的设备等。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器（Variable Frequency Drive，简称VFD）是一种用于调节电动机运行速度的设备，常被用于工业生产中。
虽然变频器具有高效节能的特点，但是由于其复杂的电路和结构，常常会发生各种故障。
本文将介绍变频器常见的故障处理和维修方法。
一、过电流保护过电流保护故障通常是由于电动机过载或变频器输出短路引起的。
解决方法包括：1.检查电机是否超过额定负载。
需要调整负载或更换适当功率的电动机。
2.检查电机是否发生短路。
需要修复或更换烧坏的电机部件。
二、过电压保护过电压保护故障通常是由于电网电压过高或变频器输出电压异常引起的。
解决方法包括：1.检查电网电压是否过高。
如果是，需要调整或修复电网电压。
2.检查变频器输出电压是否正常。
如果不正常，需要检查变频器电路或更换变频器。
三、过温保护过温保护故障通常是由于变频器内部温度过高引起的。
解决方法包括：1.检查变频器风扇是否正常工作。
需要检查风扇是否旋转自如，如果不正常，需要修复或更换风扇。
2.检查变频器通风情况。
如果通风不良，需要增加通风设备或更换安装位置。
四、电源故障电源故障通常是由于电源供应不稳定或变频器内部电源问题引起的。
解决方法包括：1.检查电源电压是否稳定。
需要调整或修复电源供应。
2.检查变频器内部电源模块是否正常。
如果不正常，需要检查或更换电源模块。
五、程序故障程序故障通常是由于设置参数错误、控制逻辑错误或控制信号问题引起的。
解决方法包括：1.检查变频器参数设置是否正确。
需要检查参数设置手册，并按照要求进行设置。
2.检查控制信号是否正常。
需要检查控制信号源和信号线路，并修复或更换故障部件。
六、其他故障除了以上常见故障之外，还有一些其他故障，包括电源接线错误、继电器故障、IGBT损坏等。
解决方法因具体情况而异，需要根据具体故障进行排查和修复。
总结起来，处理变频器故障的关键是根据故障现象进行排查，然后根据具体情况采取相应的维修方法。
变频器的常见故障原因及处理办法
变频器的常见故障原因及处理办法变频器（变频电器）是一种能够对电源电压和频率进行调节的设备，广泛应用于工业生产和家庭生活中。
然而，变频器在使用过程中可能会出现各种故障。
本文将介绍变频器的常见故障原因及处理办法。
首先，变频器故障原因及处理办法如下：1.电源故障：电源问题是变频器故障的常见原因之一、电源电压过低或过高可能导致变频器无法正常工作。
在这种情况下，需要检查电源供应是否稳定，修复电源问题或更换电源设备。
2.过载故障：过载是指变频器承受的负载超出其额定能力。
过载可能是由于外部负载过重或电机本身出现问题引起的。
解决过载故障的办法包括减少负载、更换电机或调整变频器的参数以提供更大的输出能力。
3.控制电路故障：控制电路故障可能是由于电路元件损坏或线路连接问题引起的。
在这种情况下，需要检查电路元件，更换损坏的元件或重新连接线路。
4.卡死故障：变频器的传动部分可能会由于过载或不良运行而卡住。
解决这个问题的方法是检查传动部分，清理或更换损坏的零件，确保其正常运行。
5.温度过高故障：变频器在运行过程中可能会产生过多的热量，导致温度过高故障。
这可能是由于环境温度过高、散热设备不良或负载过重引起的。
处理这个问题的方法包括增加散热设备、降低环境温度或减少负载。
6.通讯故障：变频器与其他设备进行通讯时可能会出现通讯故障。
这可能是由于通讯线路连接不良、通讯协议不匹配或故障设备引起的。
解决这个问题的方法包括检查通讯线路、更换不匹配的设备或重新设置通讯参数。
7.保护故障：保护功能是变频器的重要组成部分，可以保护其免受过载、短路和过热等问题的影响。
如果保护功能触发，需要进行故障分析并采取相应的措施来解决问题。
总结起来，变频器的常见故障原因包括电源故障、过载、控制电路故障、卡死、温度过高、通讯故障和保护故障。
解决这些故障的方法包括修复电源问题、减少负载、更换损坏的元件、清理传动部分、增加散热设备、检查通讯线路和重新设置保护参数等。

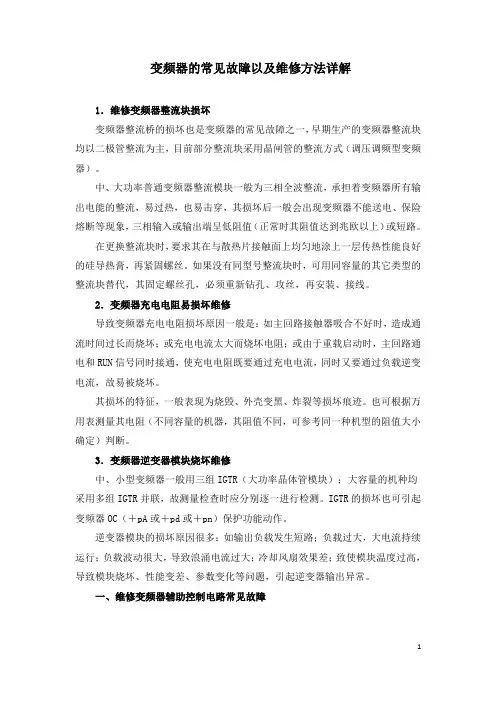

变频器的常见故障以及维修方法详解
变频器的常见故障以及维修方法详解1．维修变频器整流块损坏变频器整流桥的损坏也是变频器的常见故障之一，早期生产的变频器整流块均以二极管整流为主，目前部分整流块采用晶闸管的整流方式（调压调频型变频器）。
中、大功率普通变频器整流模块一般为三相全波整流，承担着变频器所有输出电能的整流，易过热，也易击穿，其损坏后一般会出现变频器不能送电、保险熔断等现象，三相输入或输出端呈低阻值（正常时其阻值达到兆欧以上）或短路。
在更换整流块时，要求其在与散热片接触面上均匀地涂上一层传热性能良好的硅导热膏，再紧固螺丝。
如果没有同型号整流块时，可用同容量的其它类型的整流块替代，其固定螺丝孔，必须重新钻孔、攻丝，再安装、接线。
2．变频器充电电阻易损坏维修导致变频器充电电阻损坏原因一般是：如主回路接触器吸合不好时，造成通流时间过长而烧坏；或充电电流太大而烧坏电阻；或由于重载启动时，主回路通电和RUN信号同时接通，使充电电阻既要通过充电电流，同时又要通过负载逆变电流，故易被烧坏。
其损坏的特征，一般表现为烧毁、外壳变黑、炸裂等损坏痕迹。
也可根据万用表测量其电阻（不同容量的机器，其阻值不同，可参考同一种机型的阻值大小确定）判断。
3．变频器逆变器模块烧坏维修中、小型变频器一般用三组IGTR（大功率晶体管模块）；大容量的机种均采用多组IGTR并联，故测量检查时应分别逐一进行检测。
IGTR的损坏也可引起变频器OC（＋pA或＋pd或＋pn）保护功能动作。
逆变器模块的损坏原因很多：如输出负载发生短路；负载过大，大电流持续运行；负载波动很大，导致浪涌电流过大；冷却风扇效果差；致使模块温度过高，导致模块烧坏、性能变差、参数变化等问题，引起逆变器输出异常。
一、维修变频器辅助控制电路常见故障变频器驱动电路、保护信号检测及处理电路、脉冲发生及信号处理电路等控制电路称为辅助电路。
辅助电路发生故障后，其故障原因较为复杂，除固化程序丢失或集成块损坏（这类故障处理方法一般只能采用控制板整块更换或集成块更换）外，其他故障较易判断和处理。

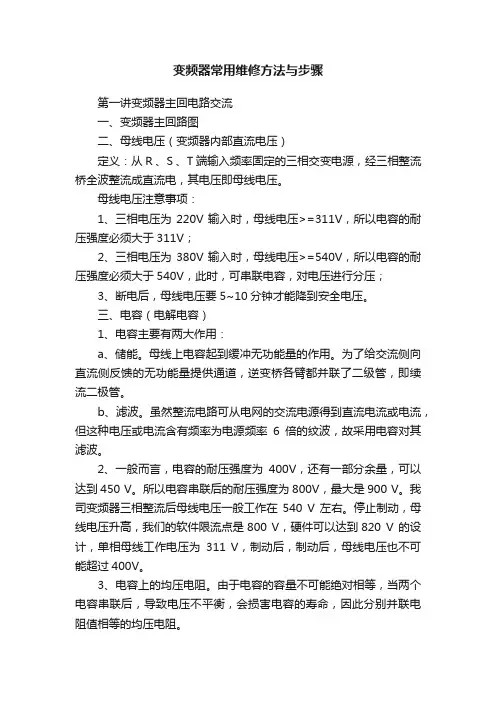

变频器常用维修方法与步骤
变频器常用维修方法与步骤第一讲变频器主回电路交流一、变频器主回路图二、母线电压（变频器内部直流电压）定义：从R 、S 、T端输入频率固定的三相交变电源，经三相整流桥全波整流成直流电，其电压即母线电压。
母线电压注意事项：1、三相电压为220V输入时，母线电压>=311V，所以电容的耐压强度必须大于311V；2、三相电压为380V输入时，母线电压>=540V，所以电容的耐压强度必须大于540V，此时，可串联电容，对电压进行分压；3、断电后，母线电压要5~10分钟才能降到安全电压。
三、电容（电解电容）1、电容主要有两大作用：a、储能。
母线上电容起到缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了二级管，即续流二极管。
b、滤波。
虽然整流电路可从电网的交流电源得到直流电流或电流，但这种电压或电流含有频率为电源频率6倍的纹波，故采用电容对其滤波。
2、一般而言，电容的耐压强度为400V，还有一部分余量，可以达到450 V。
所以电容串联后的耐压强度为800V，最大是900 V。
我司变频器三相整流后母线电压一般工作在540 V左右。
停止制动，母线电压升高，我们的软件限流点是800 V，硬件可以达到820 V 的设计，单相母线工作电压为311 V，制动后，制动后，母线电压也不可能超过400V。
3、电容上的均压电阻。
由于电容的容量不可能绝对相等，当两个电容串联后，导致电压不平衡，会损害电容的寿命，因此分别并联电阻值相等的均压电阻。
4、注意：电容极性一定不能接反四、缓冲电阻（启动电阻）定义：二极管整流桥在电源接通时，电容中将流过较大的充电电流：CdU/dt（浪涌电流），可能烧坏整流桥，故在启动或停止时，需将缓冲电阻打开。
当滤波电容器已充电完毕后，接触器将缓冲电阻短接。
我司每个功率等级变频器都有缓冲电阻，只是7.5KW以下的无“open故障检测”电路，如7.5KW以上缓冲电阻。
变频器维修10大法,学习变频器维修入门全靠它
变频器维护和修理10大法，学习变频器维护和修理入门全靠它变频器维护和修理学习方法有很多，但方向不对努力白费，所以捉住方向很紧要，为了让大家更快的把握变频器维护和修理学问，这里供给变频器维护和修理的十种学习方法给大家。
1、报警参数检查法〖例1〗某变频器有故障，无法运行并且LED显示“UV”（undervoltage的缩写），说明书中该报警为直流母线欠压。
由于该型号变频器的掌控回路电源不是从直流母线取的，而是从交流输入端通过变压器单独整流出的掌控电源。
所以判定该报警应当是真实的。
所以从电源入手检查，输入电源电压正确，滤波电容电压为0伏。
由于充电电阻的短路接触器没动作，所以与整流桥无关。
故障范围缩小到充电电阻，断电后用万用表检测发觉是充电电阻断了。
更换电阻立刻就修好了。
〖例2〗有一台三垦IF11Kw的变频器用了3年多后，偶然上电时显示“AL5”（alarm5的缩写），说明书中说CPU被干扰。
经过多次察看发觉是在充电电阻短路接触器动作时显现的。
怀疑是接触器造成的干扰，在掌控脚加上阻容滤波后果真故障不再发生了。
〖例3〗一台富士E9系列3.7千瓦变频器，在现场运行中蓦地显现OC3（恒速中过流）报警停机，断电后重新上电运行显现OC1（加速中过流）报警停机。
我先拆掉U、V、W到电机的导线，用万用表测量U、V、W之间电阻无穷大，空载运行，变频器没有报警，输出电压正常。
可以开端断定变频器没有问题。
原来是电机电缆的中部有个接头，用木版盖在地坑的分线槽中，绝缘胶布老化，工厂打扫卫生进水，造成输出短路。
〖例4〗三肯SVF303，显示“5”，说明书中“5”表示直流过压。
电压值是由直流母线取样后（530V左右的直流）通太过压后再由光耦进行隔离，当电压凌驾肯定阀值时，光耦动作，给处理器一个高电平。
过压报警,我们可以看一下电阻是否变值，光耦是否有短路现象等。
由以上的事例当中不难看出，变频器的报警提示对处理问题有多么紧要，提示你正确的处理问题的方向。
变频器的常见故障分析及维修
变频器的常见故障分析及维修变频器是一种电力电子设备，用于控制电动机的转速和扭矩。
由于其复杂的电路结构和高频高压的工作环境，变频器常常会出现各种故障。
本文将对变频器的常见故障进行分析，并提出相应的维修方法。
一、电源故障电源故障是变频器最常见的故障之一、其主要表现为功率模块跳闸、电压失稳等。
可能的原因包括输入电压过高或过低、相序错误、电源输出短路等。
处理方法如下：1.检查输入电压，确保在变频器的额定电压范围内。
2.检查电源相序是否正确连接，必要时更换相序线。
3.排除电源输出短路的可能性，检查电路是否有明显的高温、烧焦等现象。
二、散热故障变频器在工作过程中产生大量的热量，如果散热不良会导致高温故障。
其表现为变频器壳体过热、风扇不转等。
可能的原因包括风扇故障、风道堵塞、散热片腐蚀等。
处理方法如下：1.检查风扇是否正常工作，如有异常应及时更换。
2.清理散热风道，确保风道畅通。
3.检查散热片是否腐蚀，如有必要可进行清洗或更换。
三、电机故障变频器控制电机的运行，电机故障会导致变频器无法正常工作。
其主要表现为电机运转不稳、电机振动等。
可能的原因包括电机接线松动、电机参数设置错误等。
处理方法如下：1.检查电机的接线情况，确保接触良好。
2.检查变频器的电机参数设置，确保与实际情况相符。
四、通信故障变频器常用于自动化控制系统中，与上位机进行通信。
通信故障会导致上位机无法控制变频器，影响整个系统的正常运行。
其主要表现为通信断开、数据交互异常等。
可能的原因包括通信线路故障、通信协议不兼容等。
处理方法如下：1.检查通信线路是否正常连接，如有断线或短路应及时修复。
2.检查通信协议设置，确保与上位机设置一致。
3.如有需要，可以进行软件升级或更换通信模块。
五、保护功能故障变频器通常配备多种保护功能，如过流保护、过热保护等。
这些保护功能的故障会导致变频器停机保护或频繁报警。
可能的原因包括保护参数设置错误、保护装置故障等。
处理方法如下：1.检查保护参数设置，确保与实际需求相符。
变频器维修的几种实用方法
变频器维修的几种实用方法变频器在各领域得到了广泛应用。
变频器构造复杂，涉及知识面较广，故障种类千奇百怪，维修难度较大。
维修人员要想快速地提高维修水平，不但要有一定的理论基础，而且还必须掌握一定的实用方法。
下面店铺将为大家说明。
变频器维修实用方法1 逐步缩小法所谓逐步缩小法，就是通过对故障现象进行分析、对测量参数做出判断，把故障产生的范围一步一步地缩小，最后落实到故障产生的具体电路或元器件上。
它实质上是一个肯定、否定、再肯定、再否定，最后做到肯定(判定)的判断过程。
例如一台变频器通电后，发现操作盘上无显示。
首先判断肯定是无直流供电(可用万用表测量其直流电源电压)，进一步检查，发现高压指示灯是亮的(测量PN电压进一步证实)，否定主回路高压电路的故障，肯定了开关电源中给操作盘供电的一路电源有问题。
测该路电源的交流电压正常，无直流输出，又无短路现象，就可以断定是该电源电路的整流管损坏。
这个例子采用的是典型的逐步缩小法。
它的整个过程就是通过分析和参数测量，判断、肯定、否定几个回合，最后确定是整流管损坏。
2 顺藤摸瓜法所谓顺藤摸瓜法就是根据变频器工作原理，顺着故障现场，沿着信号通路，逐步深入，直达故障发生点，最终寻找到故障产生部位的一种方法。
例如一台变频器输出电压三相不平衡。
这种故障显然是由2种可能性造成的。
一种可能是逆变桥内6个单元中至少有1个单元损坏(开路)，另一种可能是6组驱动信号中至少有1组损坏。
假设已确定有1个逆变单元无驱动信号，进一步确定驱动电路中故障的产生部位，可采用顺藤摸瓜法来寻找。
具体到这个例子，可从上而下地查，即从驱动信号的源头，也就是CPU的输出端起往下查。
CPU输出有信号时检查光耦输入端有无信号，若无信号，则CPU 到光耦输入端有断线现象。
若有信号，则要检查光耦输出端，查看光耦输出端有无信号。
若无信号，则表明光耦损坏。
若有信号，则再检查放大电路的输入端和输出端，若输入端有信号而输出端无信号，则表明故障产生在放大电路，或放大管或相关元器件损坏。
变频器的常见故障原因及处理办法
变频器的常见故障原因及处理办法变频器是工业控制系统中的重要设备，常见的故障原因包括电器元件故障、驱动管烧坏、程序错误、通信故障等。
对于这些故障，可以采取一些处理办法来修复。
1.电器元件故障电器元件故障是变频器常见的故障原因之一、例如，电解电容老化导致电压偏离设定值，电阻变化引起电流不稳定等。
处理办法：-定期检查电器元件的工作状况，当发现老化或故障时及时更换；-检查电解电容的容量和电阻的阻值，确保它们符合规范；-当变频器在高温环境下工作时，应加强散热措施，减少元件老化的可能性。
2.驱动管烧坏驱动管烧坏也是常见的变频器故障。
这可能是由于电流过大、驱动管损坏等原因引起的。
处理办法：-检查电路中的继电器和保护器，确保其启动和保护功能正常；-当电机负载突变时，要及时调整参数，避免电流过大导致驱动管损坏；-定期检查驱动管的工作状态，及时更换老化或损坏的管件。
3.程序错误程序错误是变频器故障的另一个常见原因。
这可能是由于参数设置错误、程序编码错误等引起的。
处理办法：-确保参数设置正确，包括电压、电流、频率等的设定；-检查程序编码是否正确，尤其是在进行新的设备调试时，要认真检查代码逻辑；-使用调试工具和仪器来辅助查找和修复程序错误。
4.通信故障通信故障也是变频器常见的故障原因之一、这可能是由于通信线路接触不良、通信协议设置错误等引起的。
-检查通信线路的接触情况，确保连接牢固，并检查线路是否有短路、断路等问题；-检查通信模块的设置参数，确保与上位机或其他设备的通信协议一致；-定期清洁通信模块的接口和插头，保持良好的接触。
总之，面对变频器的常见故障，可以通过定期检查和维护，正确设置和参数调整以及使用专业的调试工具和仪器等处理办法来修复。
希望以上建议对您有所帮助。
变频器常见故障及解决方案
变频器常见故障及解决方案变频器是工业自动化领域中广泛应用的设备，主要用于调节电机转速和输出功率。
虽然变频器具有很高的稳定性和可靠性，但是在使用过程中仍然会出现一些常见故障。
下面将介绍一些变频器常见故障及其解决方案。
一、变频器电路故障1. 短路短路是变频器中常见的故障之一，通常是因为绝缘损坏或元器件故障导致。
解决方法包括检查电缆是否能够正常通电，检查电源线和控制线是否短路，更换损坏的元器件等。
2. 开路开路也是变频器中常见的故障之一，通常是电路连接不良或失修造成的。
解决方法包括检查连接线和插头是否正常，重新固定接线端子等。
3. 电源故障电源故障是变频器中比较严重的故障，通常会导致整个系统的瘫痪。
解决方法包括检查电源线是否正常、更换损坏的电源等。
二、软件故障1. 程序错误程序错误是变频器软件故障中常见的问题之一，通常是因为程序编写错误或调试不足造成。
解决方法包括检查程序语法、重新编写程序等。
2. 控制错误控制错误通常会导致变频器对电机的控制失效，不能正常输出信号。
解决方法包括检查参数设置、重新定义驱动控制方法等。
三、机械故障1. 轴承故障轴承故障通常是因为轴承损坏或过度磨损导致，会导致电机转速不稳定或无法启动。
解决方法包括更换损坏的轴承。
2. 轴向偏移轴向偏移通常是因为轴承安装不当或电机不平衡导致，会导致电机运行不稳定、振动强烈等故障。
解决方法包括重新安装轴承、调整电机平衡等。
3. 内部杂物变频器内部杂物会导致电机运行不稳定、振动强烈等故障。
解决方法包括清理变频器内部杂物，保持设备干净卫生。
四、环境故障1. 温度过高格力变频器及其它品牌的变频器工作温度一般在0℃－60℃之间，如果超过这个范围会导致变频器失效。
解决方法包括使用散热器进行散热、降低环境温度等。
2. 潮湿潮湿环境下容易导致电子元器件短路或锈蚀，导致变频器失效。
解决方法包括使用防潮罩、加强设备维护等。
总之，变频器的故障原因复杂多样，需要根据具体情况进行综合分析和解决。
变频器驱动电路检修步骤
变频器驱动电路检修步骤
变频器驱动电路检修步骤：
1、拆除明显坏件；
2、测量端子电阻（一般并联10K或5k左右电阻），由此判断脉冲端子间并联元件有无损坏；
3、测量栅极电阻（一般为30-100欧）有无异常。
若有阻值变大或断路现象，说明驱动芯片已经承受异常电压冲击，可一并换掉；
4、修复供电电源。
上电检查+15V和－8V电源（不可以简易测量芯片供电端约23V正常，即判断电源正常），可由EU端子为基准，检测芯片供电脚，测量判断。
若电压异常，常见8V或15V稳压二极管击穿或断路。
将电源修复正常；
5、将已拆除坏件全部换新，上电送开通、关断信号，测量驱动电路好坏，此一环节往往可落实驱动芯片的好坏。
至修复完毕。
变频器的常见故障及处理方法介绍
变频器的常见故障及处理方法介绍
一、变频器的常见故障及处理方法
1、变频器启动失败
1.1用户设定参数不当或有误：电源电压、频率、输出减速比等设定
参数要准确。
排查及接线要正确、准确，以及确认设定的参数是否正确。
1.2缺电或电源电压不稳：如果检查发现，电源电压变化较大，要调
整电源的滤波器或给电源加上滤波器，以保证电源供电稳定。
1.3接线出错或线缆损坏：线缆安装必须正确，在检查这些线缆时，
注意灵敏度，对变频器的一些信号可能很敏感。
这些线缆必须安装正确，
绝缘要好，不要损坏。
1.4接线出错（比如：接触不良）：对所有接线端子进行检查，确保
接触良好，若接触不良，则将其清洗干净。
1.5主路电路元件损坏：检查并更换损坏的元件。
1.6变频器内部存在问题：检查变频器是否存在温度过高或进水现象，若存在，将变频器及时拆卸，并更换新的变频器。
2、变频器数字输出保护
2.1热保护：变频器内部温度过高，当变频器内部温度过高时，变频
器的数字输出将被自动禁止，重新连接变频器的供电电源，使变频器内部
温度降低，再重新启动变频器，数字输出功能正常。
变频器常见故障和处理方法
变频器常见故障和处理方法变频器是一种电力调节设备，广泛应用于工业生产过程中的电动机控制。
正常情况下，变频器能够稳定地将输入电压转换为适合电动机工作的调节电压。
然而，由于各种原因，变频器在使用过程中可能会出现一些故障。
本文将介绍变频器常见的故障和处理方法。
1.电源故障电源故障是导致变频器无法启动的常见问题。
这可能是因为输入电源供应不足、过电压、短路等原因导致的。
处理方法包括检查电源线路的连接是否正常，更换损坏的电源设备，调整变频器的输入电压等。
2.过载保护当电动机负载过大时，变频器会自动保护并停机。
这是为了防止电动机过载损坏和延长设备寿命。
处理方法包括检查电动机负载是否过大，重新调整变频器的负载参数等。
3.温度过高变频器在工作过程中会产生热量，如果不能及时散热，就会导致温度过高，从而影响设备的正常运行。
处理方法包括增加散热装置，保证设备周围的通风条件，检查变频器的风扇是否正常工作等。
4.故障显示变频器通常会配备故障显示功能，可以通过屏幕显示故障代码。
常见的故障代码包括过流、缺相、过压、低电压、短路等。
处理方法包括根据故障代码查找故障原因，修复电路连接问题，更换受损元件等。
5.电机振动电机振动可能是由于电机支撑结构不稳定、转子不平衡、轴承故障等原因引起的。
处理方法包括检查电机支撑结构是否牢固，平衡转子质量，更换损坏的轴承等。
6.噪音问题变频器工作时可能会产生噪音，这可能是由于变频器内部元件共振、电磁干扰等原因导致的。
处理方法包括增加吸音材料，减少共振点，提高变频器抗干扰能力等。
7.通讯故障当变频器与其他设备进行通信时，可能会出现通讯故障，导致数据传输不正常。
处理方法包括检查通讯线路是否正常连接，调整通讯参数，更换通讯设备等。
8.程序错误变频器的控制程序可能会出现错误，导致设备无法正常工作。
处理方法包括检查程序代码是否正确、重新编写程序，或者重置变频器的出厂设置。
变频器维修之驱动电路常用IC原理和维修分析
变频器维修之驱动电路常用IC原理和维修分析变频器驱动电路中常用IC，共有为数不多的几种。
可以设想一下，变频器电路的通用电路，必定是主电路（包括三相整流电路和三相逆变电路）和驱动电路，即便是型号的功率级别不同的变频器，驱动电路却往往采用了同一型号的驱动IC，甚至于驱动电路的结构和布局，是非常类似的和接近的。
早期的和小功率的变频器机种，经常采用TLP250、A3120（HCPL3120）驱动IC，内部电路简单，不含IGBT保护电路；以后被大量广泛采用的是PC923、PC929的组合驱动电路，往往上三臂IGBT采用PC923驱动，而下三臂IGBT则采用PC929驱动。
PC929内含IGBT检测保护电路等；智能化程度比较高的专用驱动芯片A316J，也在大量机型中被采用。
通过熟悉驱动IC的引脚功能和掌握相关的检测方法，达到对驱动电路进行故障判断与检测的能力，以及能对不同型号的驱动IC应急进行代换与修复。
一、TLP250和HCPL3120驱动IC：TLP250HCPL3120/J312HCNW3120图1三种驱动IC的功能电路图TLP250：输入IF电流阀值5mA，电源电压10∽35V，输出电流±0.5A，隔离电压2500V，开通/关断时间（t PLH/t PHL）0.5μs。
可直接驱动50A1200V的IGBT模块，在小功率变频器驱动电路中，和早期变频器产品中被普遍采用。
HCNW3120（A3120）：与HCPL3120、HCPLJ312内部电路结构相同，只是因选材和工艺的不同，后者的电隔离能力低于前者。
输入IF电流阀值2.5mA，电源电压15∽30V，输出电流±2A，隔离电压1414V，可直接驱动150A/1200V的IGBT模块。
三种驱动IC的引脚功能基本一致，小功率机型中可用TLP250直接代换另两种HCNW3120和HCPL3120，大多数情况下TLP350、HCNW3120可以互换，虽然它们的个别参数和内部电路有所差异，如TPL250的电流输出能力较低，但在变频器中功率机型中，驱动IC往往有后置放大器，对驱动IC的电流输出能力就不是太挑剔了。
变频器的6个常见故障及解决方法
变频器的6个常见故障及解决方法变频器通过改变电机工作电源频率方式来控制交流电动机的电力控制设备，随着工业自动化程度的不断提高，得到了非常广泛的应用。
那么关于变频器的常见故障有哪些，又该怎么解决呢?问题1：主板与PLC通讯故障故障现象：1)变频器触摸屏报主板与PLC通讯故障，PPI电缆接收灯RX灯灭或不闪烁。
主板各个电源指示灯熄灭。
高压电仍加在模块输入，模块输出封锁。
2)变频器触摸屏报主板与PLC通讯故障，PPI电缆发送灯TX灯灭或不闪烁。
3)触摸屏报主板与PLC通讯故障，PPI电缆电源灯POW不亮。
故障原因：1)、变频器在运行过程中由于主板的供电开关电源PW1或者主板上的直流电源部分故障，导致整个主板的电源失电，IGBT开关信号停止。
因此报出主板与PLC通讯故障;模块封锁输出;同时由于主板失电，故障跳闸信号无法发出，高压电一直加在模块上。
2)主板接收不到PLC发送的通讯信号，PLC本身通讯部分有问题。
解决方法1)在DCS给定信号到主板信号采集回路之间加装一只有源隔离变送器。
2)把变频器117号功能参数(给定频率阀值)由0改为30，无须加装隔离变送器。
问题2：频率给定变频器不响应1)远方DCS给定一定频率，变频器触摸屏接受到频率后不进行转速调节。
故障原因：PLC判断系统处于“远控”方式时，主控才能接受到远方4~20ma 信号进行频率调节。
因此出现DCS给定频率系统不调速的主要原因为1)主控接受的控制方式(功能号207)不对;2)面板控制方式下的频率给定模式(功能号208)不对。
解决方法1)旋动控制柜门上的旋动按钮，使功能号207为1，即远控方式。
2)选择面板控制方式下的频率给定模式，功能号为1，即模拟输入AI频率给定。
问题3：“请合高压”问题故障现象：1)变频器在由“系统就绪”状态变为“请合高压”状态，过程变化延时只设定了60S，在断开高压60S以后，“请合高压”上传到DCS，操作人员重新将高压合上，导致16个模块保险烧毁。
变频器的常见故障的解决方法
变频器的常见故障的解决方法
变频器是一种用来调节电源频率并控制电机转速的设备，广泛应用于工业生产中。
但是，由于长时间运行以及外部环境等因素，变频器常常会发生故障。
下面是常见的几种变频器故障及其解决方法：
1.故障1：变频器不能开机或无法正常运行
解决方法：
-检查电源是否正常，确认供电是否正常。
-检查变频器的电源开关是否打开，如果没有打开则尝试打开电源开关。
-检查变频器的各个模块是否有松动或者损坏，如果有则需要进行修复或更换。
2.故障2：变频器无法正常调速或调速不稳定
解决方法：
-检查变频器的参数设置，确认参数是否正确。
-检查变频器的转速反馈装置，确认反馈装置是否损坏或者松动。
-检查变频器的电源输入，确保电源输入稳定，并且与变频器额定电压相匹配。
3.故障3：变频器频率输出不稳定或超出范围
解决方法：
-检查变频器的PID控制回路，确认PID参数是否正确设置。
-检查变频器的传感器或测量装置，确保传感器准确可靠。
-检查变频器的电源输入，确保电源输入稳定，并且与变频器额定电压相匹配。
4.故障4：变频器过载保护启动
解决方法：
-检查负载电机是否过载，需要检查电机的负载情况。
-检查变频器的过载保护配置，确认配置是否正确。
-调整变频器的参数，降低过载保护的灵敏度。
5.故障5：变频器发热过高
解决方法：
-检查变频器的通风散热系统，清洁变频器散热器并确保通风良好。
-检查变频器的负载情况，过高的负载可能导致变频器发热。
-检查变频器的参数设置，确认参数是否合理。
变频器常见故障和处理方法
变频器常见故障和处理方法变频器是一种电力传动设备，广泛应用于各个行业中的电机驱动系统中。
但是，由于使用环境和工作负荷的原因，变频器可能会出现一些故障。
下面是一些常见的故障及处理方法。
1.过温故障：变频器内部过热，导致输出功率降低或者停机。
处理方法包括检查冷却风扇是否正常运转，检查风道是否清洁，并及时清理风道。
同时，如果变频器长时间工作，建议增加散热设备来降低内部温度。
2.电源故障：常见的电源故障包括电压异常、电流过大等。
处理方法包括检查输入电源的电压、频率是否符合变频器的要求；检查输入电源的接线是否接触良好；检查输入电源的功率是否足够。
3.过载故障：变频器输出电流过大，导致过载保护装置跳闸。
处理方法包括检查传动系统是否存在堵塞或者卡死的情况；检查电机是否过载；适时调整变频器的输出功率或者频率。
4.过流故障：变频器输出电流超过额定电流的限制，导致电流保护装置跳闸。
处理方法包括检查传动系统是否存在堵塞或者卡死的情况；增加电流保护装置的额定电流；适时调整变频器的输出功率。
5.过压/欠压故障：输入电源电压超过/低于变频器额定电压范围，导致变频器停机。
处理方法包括检查输入电源的电压是否正常；检查输入电源的接线是否松动或者接触不良；调整输入电压至正常范围。
6.过速故障：变频器输出频率超过额定频率范围，导致过速保护装置跳闸。
处理方法包括检查传动系统是否存在传动比例不当的情况；检查变频器的输出频率设定值；适时调整变频器的输出频率。
7.通信故障：变频器无法与上位机进行通信，导致无法进行参数设置和监控。
处理方法包括检查通信线路是否正常；检查通信模块是否插好；重新设置通信参数。
8.短路故障：变频器输出端出现相间或相对地短路，导致保护装置跳闸。
处理方法包括检查输出线路的接线是否正确；检查输出线路是否有损伤；检查输出端口是否存在外界金属物体导致的短路。
9.触发故障：变频器内部触发电路损坏，导致输出信号错误或者无输出。
处理方法包括检查触发信号是否正常；检查触发电路元件是否损坏；重新设置触发参数或者更换触发电路。
几种变频器驱动电路的维修方法
几种驱动电路的维修方法(1) 驱动电路损坏的原因及检查造成驱动损坏的原因有各种各样的，一般来说出现的问题也无非是U，V，W三相无输出，或者输出不平衡，再或者输出平衡但是在低频的时候抖动，还有启动报警等等。
当一台变频器大电容后的快熔开路，或者是IGBT逆变模块损坏的情况下，驱动电路基本都不可能完好无损，切不可换上好的快熔或者IGBT逆变模块，这样很容易造成刚换上的好的器件再次损坏。
这个时候应该着重检查下驱动电路上是否有打火的印记，这里可以先将IGBT逆变模块的驱动脚连线拔掉，用万能表电阻挡测量六路驱动电路是否阻值都相同(但是极个别的变频器驱动电路不是六路阻值都相同的:如三菱、富士等变频器)，如果六路阻值都基本相同还不能完全证明驱动电路是完好的，接着需要使用电子示波器测量六路驱动电路上电压是否相同，当给定一个启动信号时六路驱动电路的波形是否一致;如果手里没有电子示波器的话，也可以尝试使用数字式电子万用表来测量驱动电路六路的直流电压，一般来说，未启动时的每路驱动电路上的直流电压约为10V左右，启动后的直流电压约为2-3V，如果测量结果一切正常的话，基本可以判断此变频器的驱动电路是好的。
接着就将IGBT逆变模块连接到驱动电路上，但是记住在没有100%把握的情况最稳妥的方法还是将IGBT逆变模块的P从直流母线上断开，中间接一组串联的灯泡或者一个功率大一点的电阻，这样能在电路出现大电流的情况下，保护IGBT逆变模块不被大电容的放电电流烧坏，下面就讲几个在维修变频器时和驱动电路有关的实例:(2) 安川616G5，3.7kW的变频器安川616G5，3.7kW的变频器，故障现象为三相输出正常，但在低速时电动机抖动，无法进行正常运行。
首先估计多数为变频器驱动电路损坏，正确的解决办法应该是确定故障现象后将变频器打开，将IGBT逆变模块从印刷电路板上卸下，使用电子示波器观察六路驱动电路打开时的波形是否一致，找出不一致的那一路驱动电路，更换该驱动电路上的光耦，一般为PC923或者PC929，若变频器使用年数超过3年，推荐将驱动电路的电解电容全部更换，然后再用示波器观察，待六路波形一致后，装上IGBT逆变模块，进行负载实验，抖动现象消除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几种常用变频器驱动电路的维修方法
(1驱动电路损坏的原因及检查
造成驱动损坏的原因有各种各样的,一般来说出现的问题也无非是U,V,W三相无输出,或者输出不平衡,再或者输出平衡但是在低频的时候抖动,还有启动报警等等。
当一台变频器大电容后的快熔开路,或者是IGBT逆变模块损坏的情况下,驱动电路基本都不可能完好无损,切不可换上好的快熔或者IGBT逆变模块,这样很容易造成刚换上的好的器件再次损坏。
这个时候应该着重检查一下驱动电路上是否有打火的印记,这里可以先将IGBT 逆变模块的驱动脚连线拔掉,用万用表电阻挡测量六路驱动电路是否阻值都相同(但是极个别的变频器驱动电路不是六路阻值都相同的:如三菱、富士等变频器,如果六路阻值都基本相同还不能完全证明驱动电路是完好的,接着需要使用电子示波器测量六路驱动电路上电压是否相同,当给定一个启动信号时六路驱动电路的波形是否一致;
如果手里没有电子示波器的话,也可以尝试使用数字式电子万用表来测量驱动电路六路的直流电压,一般来说,未启动时的每路驱动电路上的直流电压约为10V左右,启动后的直流电压约为2-3V,如果测量结果一切正常的话,基本可以判断此变频器的驱动电路是好的。
接着就将IGBT逆变模块连接到驱动电路上,但是记住在没有100%把握的情况最稳妥的方法还是将IGBT逆变模块的P从直流母线上断开,中间接一组串联的灯泡或者一个功率大一点的电阻,这样能在电路出现大电流的情况下,保护IGBT逆变模块不被大电容的放电电流烧坏,下面就讲几个在维修变频器时和驱动电路有关的实例:
(2安川616G5,3.7kW的变频器
安川616G5,3.7kW的变频器,故障现象为三相输出正常,但在低速时电动机抖动,无法进行正常运行。
首先估计多数为变频器驱动电路损坏,正确的解决办法应该是确定故障现象后将变频器打开,将IGBT逆变模块从印刷电路板上卸下,使用电子示
波器观察六路驱动电路打开时的波形是否一致,找出不一致的那一路驱动电路,更换该驱动电路上的光耦,一般为PC923或者PC929,若变频器使用年数超过3年,推荐将驱动电路的电解电容全部更换,然后再用示波器观察,待六路波形一致后,装上IGBT 逆变模块,进行负载实验,抖动现象消除。
(3富士G9变频器
富士G9变频器,故障现在为上电无显示。
接到手估计可能是变频器开关电源损坏,打开变频器检查开关电源线路,但是经检查开关电源器件线路都无损坏,在DC正负处上直流电压也无显示,这个时候要估计到可能是驱动问题,将驱动电路上所有电容拆下,发现有个别电容漏液,更换新的电解电容,再次上电后正常工作。
(4台达变频器
台达变频器,故障现象是变频器输出端打火,拆开检查后发现IGBT逆变模块击穿,驱
动电路印刷电路板严重损坏,正确的解决办法是先将损坏IGBT逆变模块拆下,拆的时候主要应尽量保护好印刷电路板不受人为二次损坏,将驱动电路上损坏的电子原器件逐一更换以及印刷电路板上开路的线路用导线连起来(这里要注意要将烧焦的部分刮干净,以防再次打火,在六路驱动电路阻值相同,电压相同的情况下使用示波器测量波形,但变频器一开,就报OCC故障(台达变频器无IGBT逆变模块开机会报警使用灯泡将模块的P1和印板连起来,其他的用导线连,再次启动还跳OCC,确定为驱动电路还有问题,逐一更换光耦,后发现该驱动电路的光耦带检测功能,其中一路光耦检测功能损坏,更换新的后,启动正常。
