并网光伏发电系统共24页

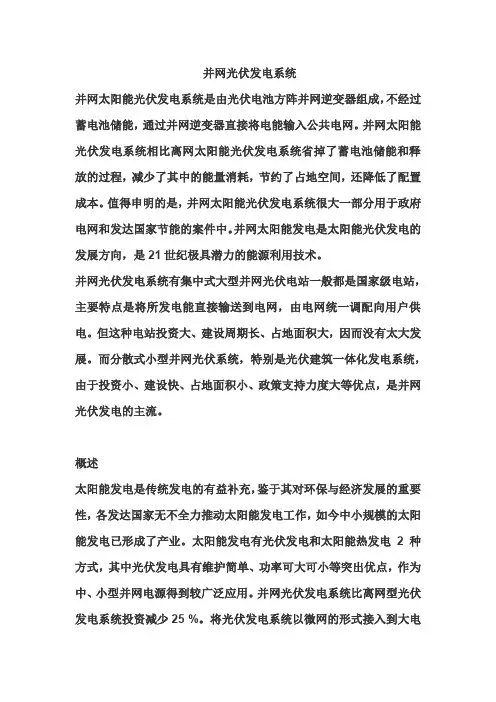

并网光伏发电系统

并网光伏发电系统并网太阳能光伏发电系统是由光伏电池方阵并网逆变器组成，不经过蓄电池储能，通过并网逆变器直接将电能输入公共电网。

并网太阳能光伏发电系统相比离网太阳能光伏发电系统省掉了蓄电池储能和释放的过程，减少了其中的能量消耗，节约了占地空间，还降低了配置成本。

值得申明的是，并网太阳能光伏发电系统很大一部分用于政府电网和发达国家节能的案件中。

并网太阳能发电是太阳能光伏发电的发展方向，是21世纪极具潜力的能源利用技术。

并网光伏发电系统有集中式大型并网光伏电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。

但这种电站投资大、建设周期长、占地面积大，因而没有太大发展。

而分散式小型并网光伏系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网光伏发电的主流。

概述太阳能发电是传统发电的有益补充，鉴于其对环保与经济发展的重要性，各发达国家无不全力推动太阳能发电工作，如今中小规模的太阳能发电已形成了产业。

太阳能发电有光伏发电和太阳能热发电 2 种方式，其中光伏发电具有维护简单、功率可大可小等突出优点，作为中、小型并网电源得到较广泛应用。

并网光伏发电系统比离网型光伏发电系统投资减少25 %。

将光伏发电系统以微网的形式接入到大电网并网运行，与大电网互为支撑，是提高光伏发电规模的重要技术出路，并网光伏发电系统的运行也是今后技术发展的主要方向，通过并网能够扩张太阳能使用的范围和灵活性。

特点及必要条件在微网中运行，通过中低压配电网接入互联特/超高压大电网，是并网光伏发电系统的重要特点。

并网光伏发电系统的基本必要条件是，逆变器输出之正弦波电流的频率和相位与电网电压的频率和相位相同。

并网光伏发电系统分类1、有逆流并网光伏发电系统有逆流并网光伏发电系统：当太阳能光伏系统发出的电能充裕时，可将剩余电能馈入公共电网，向电网供电（卖电）；当太阳能光伏系统提供的电力不足时，由电能向负载供电（买电）。

光伏并网发电系统

Grid
Inverter
1 or 3 phase connection
多串式逆变器
1.3 光伏并网系统接入方式
Ac module Ac module
Ac module
Grid
DC bus
Central inverter
3 phase connection
集中式逆变器——目前主流应用
Grid
1 phase connection
①光伏电池方阵；②控制器；③电缆；④逆变器；⑤配电系统；⑥用电器；⑦输电电缆；⑧ 电网
1、光伏并网发电系统
发电----直流配电----并网逆变---交流配电--变压---电网
光伏阵列：
由太阳电池汇流
串并联封装箱：
为电池组件，再由组件串
汇集连线、采集
并联构成光信号、
伏发电方阵，防雷、
上述几种拓扑都可以有效解决漏电流问题，在行业内得到广泛的应用。
1.2 三相光伏并网逆变器主电路拓扑现状
S1
S3
S5
a
C
b
c
AC
S4
S6
S2
三相逆变桥是光伏并网逆变系统的功率主电路的核心，它的作用是将光伏阵列输出的非线性直流电源转换成可以并入电网的交流电源。
三相并网逆变器主功率逆变桥主要有两电平逆变桥、三电平逆变桥、H桥并联等几种典型拓扑
在太阳光的防反、
照射下，产隔离生电压，形等
成回路电流，
输出直流电
力。
配电：
计量、开关、漏电保护、防雷、保险、滤波、
并网逆变器：将直流转换为与电网同频率、同幅、同相的交流电的电力设备。具有控制、保护、安全功能。

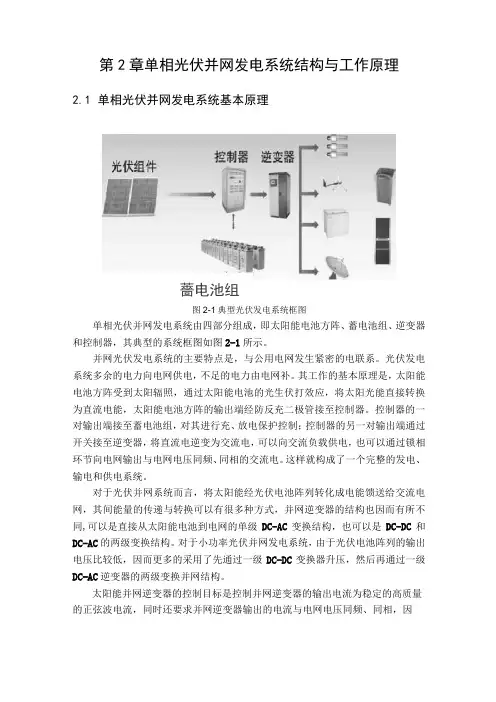

第二章单相光伏并网发电系统结构与工作原理

第2章单相光伏并网发电系统结构与工作原理2.1单相光伏并网发电系统基本原理薔电池组图2-1典型光伏发电系统框图单相光伏并网发电系统由四部分组成，即太阳能电池方阵、蓄电池组、逆变器和控制器，其典型的系统框图如图2-1所示。

并网光伏发电系统的主要特点是，与公用电网发生紧密的电联系。

光伏发电系统多余的电力向电网供电，不足的电力由电网补。

其工作的基本原理是，太阳能电池方阵受到太阳辐照，通过太阳能电池的光生伏打效应，将太阳光能直接转换为直流电能，太阳能电池方阵的输出端经防反充二极管接至控制器。

控制器的一对输出端接至蓄电池组，对其进行充、放电保护控制；控制器的另一对输出端通过开关接至逆变器，将直流电逆变为交流电，可以向交流负载供电，也可以通过锁相环节向电网输出与电网电压同频、同相的交流电。

这样就构成了一个完整的发电、输电和供电系统。

对于光伏并网系统而言，将太阳能经光伏电池阵列转化成电能馈送给交流电网，其间能量的传递与转换可以有很多种方式，并网逆变器的结构也因而有所不同,可以是直接从太阳能电池到电网的单级DC-AC变换结构，也可以是DC-DC和DC-AC的两级变换结构。

对于小功率光伏并网发电系统，由于光伏电池阵列的输出电压比较低，因而更多的采用了先通过一级DC-DC变换器升压，然后再通过一级DC-AC逆变器的两级变换并网结构。

太阳能并网逆变器的控制目标是控制并网逆变器的输出电流为稳定的高质量的正弦波电流，同时还要求并网逆变器输出的电流与电网电压同频、同相，因此需要采用合适的控制策略以达到上述的控制目标。

2.2光伏发电系统逆变器的拓扑结构由于太阳能电池，燃料电池每个单元的输出电压较低，所以在串联数量很少的情况下，并网逆变器的输入电压较低，这样并网逆变器就需要具有直流电压的提升和逆变的功能。

通常并网逆变器依照级数可以划分为单级式逆变器和多级式逆变器。

单级指直流电压的提升和产生正弦波的输出电流或者输出电压在同一级电路中完成。

光伏并网发电系统

系统设计原则与步骤
• 原则：确保系统安全、可靠、高效、经济、环保，满足用户需求。
系统设计原则与步骤
步骤
1
2
1. 确定安装地点和规模，评估当地光照资源。
3
2. 设计光伏方阵，选择合适的组件和支架。
系统设计原则与步骤
5. 进行系统调试和验收。
4. 设计输配电系统，包括变压器和电缆。
3. 设计并网逆变器和控制系统。
储能式逆变器
具备储能功能，可在电力需求低谷期储存电能，并在高峰期
释放，平衡电网负荷。
逆变器的工作原理与技术参数
工作原理
将光伏组件产生的直流电转换为交流电，并输送到电网中。
技术参数
包括额定功率、输入电压范围、输出电压范围、效率、功率因数等。
效率
衡量逆变器转换效率的重要指标，通常要求达到95%以上。
为公园、学校、医院等公共设施提供电力，减少对传统能源的依赖。
农业领域
偏远地区供电
应用于农业大棚、灌溉系统等，提供绿色能源，促进农业可持续发展。
解决偏远地区供电难题，提高当地居民生活质量。
光伏并网发电系统的实际案例分析
住宅区光伏并网发电系统
医院光伏并网发电系统
该系统为住宅区提供稳定、可靠的绿色电力，降低碳排放，提高居民生活质量。
将太阳能转换为直流电能。
逆变器
将直流电能转换为交流电能。
并网控制器
确保交流电能与电网同步，实现并网发电。
储能设备（可选）
用于平衡电网负荷，提高供电稳定性。
02 光伏电池与组件
光伏电池的类型与特性
晶体硅电池
基于单晶硅或多晶硅材料，是目前市场占有率最高的光伏电池类型。其特性是效率高、稳定性好，但成本相对较高。

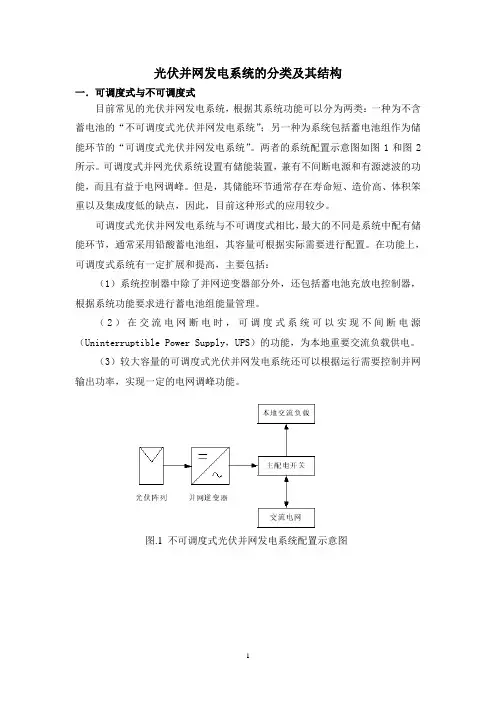

光伏并网发电系统的分类及其结构

光伏并网发电系统的分类及其结构一．可调度式与不可调度式目前常见的光伏并网发电系统，根据其系统功能可以分为两类：一种为不含蓄电池的“不可调度式光伏并网发电系统”；另一种为系统包括蓄电池组作为储能环节的“可调度式光伏并网发电系统”。

两者的系统配置示意图如图1和图2所示。

可调度式并网光伏系统设置有储能装置，兼有不间断电源和有源滤波的功能，而且有益于电网调峰。

但是，其储能环节通常存在寿命短、造价高、体积笨重以及集成度低的缺点，因此，目前这种形式的应用较少。

可调度式光伏并网发电系统与不可调度式相比，最大的不同是系统中配有储能环节，通常采用铅酸蓄电池组，其容量可根据实际需要进行配置。

在功能上，可调度式系统有一定扩展和提高，主要包括：（1）系统控制器中除了并网逆变器部分外，还包括蓄电池充放电控制器，根据系统功能要求进行蓄电池组能量管理。

（2）在交流电网断电时，可调度式系统可以实现不间断电源（Uninterruptible Power Supply，UPS）的功能，为本地重要交流负载供电。

（3）较大容量的可调度式光伏并网发电系统还可以根据运行需要控制并网输出功率，实现一定的电网调峰功能。

图.1 不可调度式光伏并网发电系统配置示意图图.2调度式光伏并网发电系统配置示意图虽然在功能上优于不可调度式光伏并网系统，但由于增加了储能环节，可调度式光伏并网系统存在着明显的缺点。

这些缺点是目前限制可调度式光伏并网系统广泛应用的主要原因，包括：（1）增加蓄电池组导致系统成本增加。

（2）蓄电池的寿命较短，远低于系统其他部件寿命：目前免维护铅酸蓄电池在合理使用下寿命通常为 3 到 5 年，而光伏阵列一般可以稳定工作 20 年以上。

（3）废弃的铅酸蓄电池必须进行回收处理，否则将造成严重的环境污染。

二．集中式发电与分布式发电根据光伏并网发电系统的规模和集中程度，可以将其分为集中式发电系统和分布式发电系统。

集中式发电系统可以看作一个太阳能发电站，其峰值功率可以达到上兆瓦，输出电压等级也较高，可以直接连入中压或高压输电网。

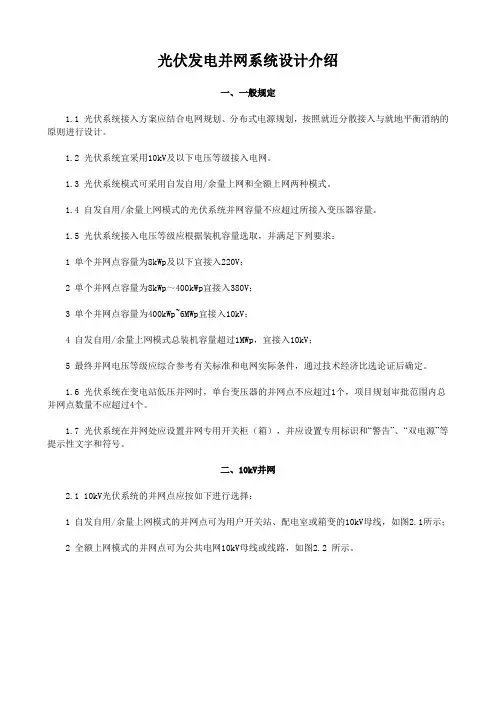

光伏发电并网系统设计介绍

光伏发电并网系统设计介绍一、一般规定1.1 光伏系统接入方案应结合电网规划、分布式电源规划，按照就近分散接入与就地平衡消纳的原则进行设计。

1.2 光伏系统宜采用10kV及以下电压等级接入电网。

1.3 光伏系统模式可采用自发自用/余量上网和全额上网两种模式。

1.4 自发自用/余量上网模式的光伏系统并网容量不应超过所接入变压器容量。

1.5 光伏系统接入电压等级应根据装机容量选取，并满足下列要求：1 单个并网点容量为8kWp及以下宜接入220V；2 单个并网点容量为8kWp～400kWp宜接入380V；3 单个并网点容量为400kWp~6MWp宜接入10kV；4 自发自用/余量上网模式总装机容量超过1MWp，宜接入10kV；5 最终并网电压等级应综合参考有关标准和电网实际条件，通过技术经济比选论证后确定。

1.6 光伏系统在变电站低压并网时，单台变压器的并网点不应超过1个，项目规划审批范围内总并网点数量不应超过4个。

1.7 光伏系统在并网处应设置并网专用开关柜（箱），并应设置专用标识和“警告”、“双电源”等提示性文字和符号。

二、10kV并网2.1 10kV光伏系统的并网点应按如下进行选择：1 自发自用/余量上网模式的并网点可为用户开关站、配电室或箱变的10kV母线，如图2.1所示；2 全额上网模式的并网点可为公共电网10kV母线或线路，如图2.2 所示。

图2.1 10kV自发自用/余量上网模式一次系统接线示意图图2.210kV全额上网模式一次系统接线示意图2.2 10kV光伏系统的并网系统一般由光伏进线柜、压变柜、计量柜、并网柜、隔离柜、无功补偿柜及站用电等设备组成。

如图2.3所示。

图2.3 10kV并网系统方案示意图2.3 10kV自发自用/余电上网模式光伏系统的保护及计量配置应符合下列规定：1 光伏并网柜继电保护装置应具有过压、失压（欠压）保护功能，失压保护的电压信号应采集自光伏配电房隔离柜的电压互感器；2 光伏并网柜继电保护装置应具有过频率和低频率保护，保护装置的频率信号应采集自光伏配电房隔离柜的电压互感器；3 光伏并网柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与用户配电房中光伏接入柜继电保护定值相配合；4 用户配电房中的计量柜应设置双向电表，光伏配电房中的计量柜应设置单向电表；5 光伏配电房计量柜的电压互感器宜采用移动小车式安装，电流互感器宜采用固定式安装；6 计量柜应设置三相电压指示仪；7 光伏进线柜宜按一台变压器对应一个光伏接入柜进行设置；8 光伏进线柜应具有变压器的温度保护和瓦斯保护等保护跳闸功能；9 光伏进线柜继电保护装置应具有速断、过流保护等功能，保护定值选取应与光伏配电房光伏并网柜继电保护定值相配合；10 光伏进线柜不应具有检有压合闸功能；11 变压器室和光伏进线柜不在同一箱变内的，变压器室内应设置变压器出线柜；12 容量超过800kVA的变压器出线柜内应设置断路器。

并网光伏发电系统概述

并网光伏发电系统概述能源是社会发展进步的重要物质基础，对人类的生存发展有决定意义。

由于技术条件限制，风能发电存在不稳定、成本高、难维护等特点。

光伏发电作为一种可再生能源，拥有独特的优势，其应用前景广阔，开展光伏发电应用推广具有巨大的经济价值和现实意义。

一、并网光伏发电系统概述并网光伏系统是一种分布式发电方式，工作时先将太阳能电池组件产生的直流电转换成满足电网要求的交流电，然后并入公共电网。

并网光伏系统的核心部件是并网逆变器，包含了电网信号检测、输出电流控制、最大功率点跟踪、抗孤岛等，是集检测、控制、并网和保护为一体的装置。

并网光伏发电的方式不同于常规发电，并网光伏发电的能量密度低、稳定性和调节能力差，发电量容易受天气及地域的影响，因此并网发电后会对电网产生一定的影响。

对于不同容量、不同并网方式和系统配置的光伏发电系统，应根据实际情况按要求接入不同的输电网或配电网。

由于国内还没有比较全面可操作的管理标准和技术规范，因此对于并网光伏系统的评估尚不完善，从而影响了并网光伏技术的发展。

造成这种情况的主要原因是目前国内对并网光伏发电系统的特性还不熟悉，包括光伏系统本身以及光伏对电网的影响等，因此进一步研究并网光伏发电系统的特点，对推动光伏并网技术的发展、加快能源结构调整、提高清洁能源利用率都有十分重要的意义。

二、并网光伏电站的发电特性分析1、光伏发电具有间歇性、随机性的特点，这些规律难以预测，因此光伏发电还无法参与电力平衡的计划，光伏发电只能依据《可再生能源法》，并网后由电网公司收购，不能单独运行。

2、光伏发电需要太阳辐射能作支持，因此只能在白天发电，夜晚不能发电，并且雨雪天的发电率较低。

光伏发电的能力随太阳辐射的增强而增强，中午时发电能力达到最大。

3、光伏发电站工作时，需要调整电网中其他电源的出力，提供一定的负荷保证光伏发电供电。

当光伏发电收天气等因素影响时，又需要其他电源提供补偿，从而保证光伏发电的稳定性和可靠性。

光伏并网发电系统ppt课件

获得最大输出功率的重要措施之一。只有方阵安装合理才能获得最大的输出功率。
1）方位角太阳能电池方阵的方位角是方阵的垂直面与正
南方向的夹角，一般在北半球方阵朝向正南，即方阵的垂直面与正南方向的夹角0o。 2）倾斜角
太阳能电池方阵通常是面向赤道放置，相对于地平面有一定的倾角。即太阳能电池方阵平面与水平地面的夹角。沈阳地区的最佳安装倾斜角φ=θ+1，θ当地的纬度，沈阳地区纬度为 41.77o，则φ=42.77o。
19
4 电池方阵最大输出电压（Vmp）、开路电压（Voc）与逆变器输入电压范围的配合由选择的并网逆变器参数可知，输入电压范围为
195-600VDC，电池方阵最大输出电压（Vmp）、开路电压（Voc）应在此范围之内。
1）工程上通常推荐Vmp的下限值为逆变器输入电压范围下限值195V的115%≈225V; Vmp的上限值为逆变器输入电压范围上限值600V的 70%≈420V。推荐方阵Voc的下限值为逆变器输入电压范围下限值195V的150%≈300V; Vmp的上限值为逆变器输入电压范围上限值600V的9W正弦波并网逆变器，每台输入电池方阵为14串7并。
选择的并网逆变器的技术参数如下： 1）型号： GT20000W 2）最大输入电压： 600VDC 3）最大输入电流： 60ADC 4）输入电压范围： 195-600VDC 5）直流输入端口： 2个 6）交流输出电压： 230V 7）交流电压频率： 50HZ
17
5）并网逆变器应设置并网保护装置；该装置实时对市电电源的电压、相位、频率等进
行采样比较，始终保证逆变器输出与市电电源的同步，为负载提供稳定的电能质量。 6）保护功能；
应具有过压、失压、频率检测和保护功能，过负荷、短路自动隔离电网，逆向功率自动检测与保护功能。 7）通信功能；

家庭光伏并网发电系统PPT学习课件

2020/2/27
24
连接图
2020/2/27
25
详细连接图请看白板
2020/2/27
26
整理后的连接图
2020/2/27
27
更详细的安装内容请等待下次共同学习
Thanks
2020/2/27
28
独立光伏发电系统 (光伏离网系统)
光
伏
发
并网光伏发电系统
电
系
统
并离网一体光伏发电系统
2020/2/27
15
家庭并网光伏发电系统
2的安装结构应该简单、结实耐用。制造安装光伏阵列支架的材料,要能够耐受风吹雨淋的侵蚀及各种腐蚀。电镀铝型材、电镀钢以及不锈钢都是理想的选择。
立柱转接件
2020/2/27
斜撑
后立柱
地锚栓
18
组件固定在支架上
本期只讨论组件及支架的组装，组件的角度及间距设置留待以后更深入的学习
2020/2/27
19
组件固定在支架上
中压码边压码
下面具体讲述最常用的两种中变压安装方式
2020/2/27
20
组件固定在支架上1
2020/2/27
螺丝直接进入导轨槽，螺丝帽受
支架安装中，为避免对相关建筑物及附属设施的破坏，所以支架类型设计多种多样，需要因地制宜，本节只简单介绍最简单的土质平整地面支架类型。
其他复杂支架安装类型如斜面瓦质屋顶或不受力坡屋顶、曲面屋顶屋顶光伏支架安装后续再讨论
2020/2/27
17
固定支架安装
斜梁横梁
地锚栓立柱转接件前后立柱斜撑斜梁横梁/导轨
因为交流每个周期都有过零点，在过零点容易熄弧，而直流开关没有过零点，熄弧能力很差，所以要添加额外的灭弧装置。总的来说就是直流难灭弧，而交流有过零，灭弧容易。

光伏并网发电系统(课堂PPT)

8
单晶硅电池板
特点：价格比单晶硅高组件转化效率能达到17% 功率、电压输出稳定使用年限为25年
9
双玻组件电池板
特点：生命周期长，能达到25年比普通组件的发电量高适合安装在采光屋顶，能发电的同时，可以给屋内提供充足的光线没有铝边框，容易清洗
10
薄膜组件电池板
特点：可弯曲，可以沿建筑形状安装，美观具有弱光特性温度特性较好安装方便
25
直流&交流开关
26
直流&交流开关
直流断路器和交流断路器的主要差别在于去灭弧能力上。
因为交流每个周期都有过零点，在过零点容易熄弧，而直流开关没有过零点，熄弧能力很差，所以要添加额外的灭弧装置。总的来说就是直流难灭弧，而交流有过零，灭弧容易。
27
单向&双向电表
28
防雷器
29
组件接线
组串式并网逆变适用于中小型光伏发电项目，功率偏小，体积小，可以通过LCD显示，查看发电量、电压、电流等等参数，也可以通过远程监控。非常好的满足客户的需求。
24
光伏并网逆变器
集中式逆变器主要使用在大型光伏项目，功率大，体积大，自动跟踪并网，无需人员参与，并网的安全性能得到保证，具有监控屏幕，可以查看发电量、电压、电流等参数。
15
组件固定在支架上
中压码边压码
下面具体讲述最常用的两种中变压安装方式
16
组件固定在支架上1
螺丝直接进入导轨槽，螺丝帽受
力卡入槽中
17
பைடு நூலகம்
组件固定在支架上2
18
专用室外电缆
19
20
21
配电箱

并网光伏发电系统总结

并网光伏发电系统总结一、并网光伏系统1、1并网光伏系统概念光伏并网发电系统就是太阳能光伏发电系统与常规电网相连，共同承担供电任务。

当有阳光时，逆变器将光伏系统所发的直流电逆变成正弦交流电，产生的交流电可以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。

在没有太阳时，负载用电全部由电网供给。

因为直接将电能输入电网，光伏独立系统中的蓄电池完全被光伏并网系统中的电网所取代。

免除配置蓄电池，省掉了蓄电池蓄能和释放的过程，可以充分利用光伏阵列所发的电力，从而减小了能量的损耗，降低了系统成本。

但是系统中需要专用的并网逆变器，已保证输出的电力满足电网对电压、频率等性能指标的要求。

逆变器同时还控制光伏阵列的最大功率点跟踪（MPPT）、控制并网电流的波形和功率，使向电网传送的功率和光伏阵列所发出的最大功率电能相平衡。

这种系统通常能够并行使用市电和太阳能光伏系统作为本地交流负载的电源，降低了整个系统的负载断电率。

而且并网光伏系统还可以对公用电网起到调峰的作用。

太阳能光伏发电进入大规模商业化应用是必由之路，就是将太阳能光伏系统接入常规电网，实现联网发电。

与独立运行的太阳能光伏发电站相比，并入电网可以给光伏发电带来诸多好处，可以归纳以下几点：1、省掉了蓄电池作为储能；2、随着逆变器制造技术的不断进步，以后逆变器的稳定性、可靠性等将更加完善；3、光伏阵列可以始终运行在最大功率点处，由电网来接纳太阳能所发的全部电能，提高了太阳能发电效率；4、电网获得了收益，分散布置的光伏系统能够为当地的用户提供电能，缓解了电网的传输和分配负担；5、光伏组件与建筑完美结合，既可以发电又能作为建筑材料和装饰材料。

1、2并网发电系统的主要组成1、光伏阵列；2、直流防雷汇流箱、交直流防雷配电柜；3、并网逆变器，直交流转化；4、漏电保护、计量等仪器、仪表；5、交流负载。

二、并网逆变器2、1并网逆变器的功能并网逆变器是光伏并网系统的核心部件和技术关键。

并网光伏发电站系统设计

并网光伏发电站系统设计随着全球能源需求的迅速增长和对清洁能源的重视，光伏发电作为一种可持续的能源源头，正逐渐受到国际社会的关注和推崇。

并网光伏发电站系统的设计是实现光伏发电高效运行和电力系统安全可靠供电的关键。

本文将对并网光伏发电站系统设计进行详细阐述。

一、并网光伏电站系统设计的背景二、并网光伏发电站系统设计的基本原理1.光伏发电系统光伏发电系统由光伏阵列、逆变器、配电系统和监控系统组成。

光伏阵列负责将太阳光转化为直流电能，逆变器将直流电能转换为交流电能，配电系统将电能传输到电力系统中，监控系统实时监测系统运行情况。

2.并网接入并网光伏电站通过逆变器将光伏发电的交流电能与电力系统的交流电网相连接，实现电力的互联互通。

同时，通过电力系统的监测与控制，保证光伏电站的运行安全和电流质量。

三、并网光伏发电站系统设计的关键技术1.光伏阵列设计光伏阵列设计是并网光伏电站系统设计的重要环节。

光伏阵列的布置和组串方式直接影响光能的吸收利用效率。

同时，必须考虑光伏阵列的朝向、倾角和面积等因素，以最大化太阳辐射的吸收。

2.逆变器设计逆变器是将光伏发电系统的直流电能转换为交流电能的核心设备。

逆变器的设计需要考虑其转换效率、稳定性和电流质量。

此外，逆变器还应具备防雷、过热等保护功能，以确保系统的安全运行。

3.配电系统设计配电系统设计包括电缆布置和配电装置选型等方面。

电缆布置需要考虑线路的损耗以及电缆的尺寸和敷设方式等因素。

配电装置选型则需根据负荷情况和配电网络的结构来确定，以实现电能在各个环节的平衡分配。

4.监控系统设计监控系统设计是确保光伏电站运行安全和电流质量的关键。

监控系统应包括对光伏阵列、逆变器、配电系统以及电力系统的实时监测和数据分析功能。

同时，还应具备故障自动报警和故障处理等功能，以便及时采取措施，保证系统的稳定运行。

四、并网光伏发电站系统设计的步骤1.确定电站容量和布置方案根据实际需求和地理环境等因素，确定光伏电站的容量和布置方案，以满足电力需求和最大化光能的吸收利用效果。

光伏并网发电系统

光伏并网发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。

光伏并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电;也有分散式小型并网发电系统，特别是光伏建筑一体化发电系统，是并网发电的主流。

1.光伏并网发电系统组成1、光伏组件光伏组件是整个发电系统里的核心部分，由光伏组件片或由激光切割机机或钢线切割机切割开的不同规格的光伏组件组合在一起构成。

由于单片光伏电池片的电流和电压都很小，所以要先串联获得高电压，再并联获得高电流，通过一个二极管（防止电流回输）输出，然后封装在一个不锈钢、铝或其他非金属边框上，安装好上面的玻璃及背面的背板、充入氮气、密封。

把光伏组件串联、并联组合起来，就成了光伏组件方阵，也叫光伏阵列。

工作原理：太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由p区流向n区，电子由n区流向p区，接通电路后就形成电流。

其作用是将太阳能转化为电能，并送往蓄电池中存储起来，或推动负载工作。

组件类型：单晶硅：光电转换率≈18%，最高可达到24%，是所有光伏组件中转换率最高的，一般采用钢化玻璃及防水树脂封装，坚固耐用，使用寿命一般可达25年。

2、控制器（离网系统使用）光伏控制器是能自动防止蓄电池过充电和过放电的自动控制设备。

采用高速CPU微处理器和高精度A/D模数转换器，是一个微机数据采集和监测控制系统，既可快速实时采集光伏系统当前的工作状态，随时获得PV站的工作信息，又可详细积累PV站的历史数据，为评估PV系统设计的合理性及检验系统部件质量的可靠性提供了准确而充分的依据，还具有串行通信数据传输功能，可将多个光伏系统子站进行集中管理和远距离控制3、逆变器逆变器是一种将光伏发电产生的直流电转换为交流电的装置，光伏逆变器是光伏阵列系统中重要的系统平衡之一，可以配合一般交流供电的设备使用。

光伏并网系统拓扑示意图

光伏并网系统拓扑示意图光伏并网发电系统是指将光伏阵列输出的直流电转化为与电网电压同幅值、同频、同相的交流电，并实现与电网连接的系统。

1.1 可调度式与不可调度式系统目前常见的光伏并网发电系统，根据其系统功能可以分为两类：一种为不含蓄电池的“不可调度式光伏并网发电系统”；另一种为系统包括蓄电池组作为储能环节的“可调度式光伏并网发电系统”。

两者的系统配置示意图如图1和图2所示。

可调度式并网光伏系统设置有储能装置，兼有不间断电源和有源滤波的功能，而且有益于电网调峰。

但是，其储能环节通常存在寿命短、造价高、体积笨重以及集成度低的缺点，因此，目前这种形式的应用较少。

可调度式光伏并网发电系统与不可调度式相比，较大的不同是系统中配有储能环节，通常采用铅酸蓄电池组，其容量可根据实际需要进行配置。

在功能上，可调度式系统有一定扩展和提高，主要包括：(1). 系统控制器中除了并网逆变器部分外，还包括蓄电池充放电控制器，根据系统功能要求进行蓄电池组能量管理；(2). 在交流电网断电时，可调度式系统可以实现不间断电源（UPS）的功能，为本地重要交流负载供电；(3). 较大容量的可调度式光伏并网发电系统还可以根据运行需要控制并网输出功率，实现一定的电网调峰功能。

虽然在功能上优于不可调度式光伏并网系统，但由于增加了储能环节，可调度式光伏并网系统存在着明显的缺点。

这些缺点是目前限制可调度式光伏并网系统广泛应用的主要原因，包括：(1). 增加蓄电池组导致系统成本增加；(2). 蓄电池的寿命较短，远低于系统其他部件寿命：目前免维护铅酸蓄电池在合理使用下寿命通常为3到5年，而光伏阵列一般可以稳定工作20年以上；(3). 废弃的铅酸蓄电池必须进行回收处理，否则将造成严重的环境污染。

图1 不可调度式图2 可调度式1.2 光伏并网发电系统的结构大多数用电设备以交流供电方式为主，光伏阵列发出的直流电需用逆变器将其转化为交流电供负载使用。

所以在光伏并网发电系统中，逆变器起到了关键的作用。

光伏发电及并网逆变技术概要PPT课件

4. 光伏并网逆变器设计的关键技术-小功率系统高频隔离型
滤
滤
波
波
器
器
输入端子
DC-AC高高频变频逆变压器
整流电路
逆变电路
输出
优点：高频隔离、漏电流小，效率较高，最大效率96%。缺点：硬件电路复杂，两级控制，EMI/EMC设计较难；
第34页/共44页
4. 光伏并网逆变器设计的关键技术-小功率系统非隔离型
第42页/共44页
4. 光伏并网逆变器设计的关键技术-大功率系统
系统监控技术
----实现光伏电站的可视化管理、无人值守、远程控制
大型并网电站监控系统的硬件架构设计技术；
光伏电站的远程调度与逆变器群控技术；
光伏电站监控软件设计；
第43页/共44页
感谢您的观看！
第44页/共44页
第6页/共44页
1.太阳能电池的历史和应用
太阳能电池 → 组件 → 光伏阵列
单体
组件第7页/共44页
方阵
1.太阳能电池的历史和应用
太阳电池的I-V特性及功率曲线
太阳光强与开路电压和短路电流的关系
第8页/共44页
1.太阳能电池的历史和应用
温度对电池的影响
随着太阳电池温度的增加，开路电压减少，在20100C范围，大约每升高 1C每片电池的电压减少 2mV；而光电流随温度的增加略有上升。总的来说，温度升高太阳电池的功率下降，典型功率温度系数为－0.35%/C。也就是说，如果太阳电池温度每升高 1C，则功率减少0.35%。
主要应用于无电的山区、牧区、荒漠、边防、海岛等地区的太阳能独立供电的系统
第13页/共44页
2.太阳能发电系统简介
