干挂石材详细图解
背栓式石材干挂施工工艺PPT课件
广东三丰建设集团技监部 2012.05
.
不锈钢挂件
2
.
不锈钢挂架横剖
3
.
挂件图片
4
.
T型不锈钢挂件
5
.
铝合金挂件
6
.
铝合金挂件
7
.
铝合金挂件
8
.
通槽
9
.
节点图
10
.
背栓连接干挂石材幕墙工艺
11
1 、特点 1.1板材之间独立受力，独立安装，独立更换，节点做法灵活。 1.2连接可靠，对石板的削弱较小，减少连接部位石材局部破
12背栓连接干挂石材幕墙工艺流程现场排号胶缝质量检查安装质量检查工程质量验收幕墙表面清洗石材拼缝注胶石材饰面板安装隐蔽验收刷防锈漆安装铝合金连接件金属骨架安装金属骨架加工测量放线石材磨孔装配组件13背栓干挂石材幕墙横剖节点图连接件抗震缓冲垫柔性缓冲套石材面板泡沫棒石材密封胶砼结构预埋件不锈钢螺钉防腐垫片14215石材面板镀锌螺栓角钢通长柔性缓冲套抗震缓冲垫连接件砼结构不锈钢螺钉防腐垫片15
抗震缓冲垫 柔性缓冲套 后切式锚栓
.
背栓干挂石材幕墙纵剖节点图
15Байду номын сангаас
砼结构
215
防腐垫片
板厚
不锈钢螺钉 抗震缓冲垫 柔性缓冲套 后切式锚栓
连接件 镀锌螺栓
角钢通长 石材面板
.
.
背栓连接干挂石材幕墙工艺流程
13
测量放线 金属骨架加工
石材磨孔 装配组件
金属骨架安装
刷防锈漆
隐蔽验收
安装铝合金连接件
现场排号
石材饰面板安装 安装质量检查
石材拼缝注胶 胶缝质量检查
干挂石材施工工艺
• 石材的选用应符合以下国家标准的规定： 《天然花岗石荒料》JC204《天然花岗石建筑板材》 JC205《天然饰面石材试验方法、干燥、水饱和、冻融循 环后压缩强度试验方法》GB9966.1《天然饰面石材试验 方法、弯曲强度试验方法、体积、密度、真密度、真气孔 率、吸水率的试验方法））GB9966.3《天然饰面石材试 验方法、耐磨性试验方法》6139966.5《天然饰面石材试 验方法、耐酸性试验方法》GB9966.6为了色彩匀称，一 个工程要使用同一矿脉石材，在加工时要按照安装位置图， 一个部位要选用同一荒料，相同的结晶方向，以确保安装 后的色差。表面耍抛光处理，光泽度不应低于75光泽单位。 为准确石材安装后下雨淋不造成色斑，要求成品的石材在 安装前要经过防水防污表面处理。
施工图解 1.干挂石材—钢骨架
2.固定槽钢的角码
3.固定槽钢的角码（二）
4.连接槽钢的伸缩节板
5.连接槽钢的伸缩节板（二）
6.钢骨架
7.干挂石材
8.干挂石材节点
9.干挂完成后的石材12.石材完成后塞泡沫棒
13.石材完成后在泡沫棒外打耐候胶
四、外墙干挂石材幕墙的施工工艺 外墙饰面石材干挂法是利用高强耐腐蚀的金 属挂件，把饰面石材通过托、吊、销、栓的方法 固定在建筑物外表面。合理的挂件设计与严格的 施工工艺是保证外饰石材安全美观的关键。干挂 施工以预制组装的方式取代了传统的湿作业施工， 其优越性主要体现在： a.可避免表面污染、变色“反碱”，使石板 保持色彩光泽。b.可避免湿作业，少受气候变化 影响，节约冬施、雨施费用。c.可避免石材脱落， 减少维修费用。d.连续作业，可提高施工速度。e. 减轻了构筑物自重并预留保温空间。
三、石材幕墙的性能与构造要求
• 石材幕墙的设计还要考虑满足建筑物的使用功能. 包括：隔声、防水、密封、还要考虑保温隔热等 性能。如干挂石材的基面为砖墙或钢筋砼墙体， 隔声能满足建筑物本身的需要，不需另作处理； 防水设计除4mm的拼缝采用硅酮耐候密封胶密封 外，在幕墙的上口均采用石材封口，幕墙的收口 最容易出现漏水问题，尽量采用结构防水。在石 材幕墙的施工应确保密封，以防止小动物的进入 后尸体的腐臭气味。此外还要考虑防火、防雷等 要求。
干挂石材技术要求及现场大样图汇总
2010.5.17
不锈钢挂件
不锈钢挂架横剖T型不锈钢挂件源自 铝合金挂件铝合金挂件挂件
铝合金挂件
通槽
背栓连接干挂石材幕墙施工工法
1 、特点 • 1.1板材之间独立受力，独立安装，独立更换，节 点做法灵活。 • 1.2连接可靠，对石板的削弱较小，减少连接部位 石材局部破坏使石材面板有较高的抗震能力。 • 1.3可准确控制石材与锥形孔底的间距，确保幕墙 的表面平整度。 • 1.4工厂化施工程度高，板材上墙后调整工作量少。
20213715现场排号胶缝质量检查安装质量检查工程质量验收幕墙表面清洗石材拼缝注胶石材饰面板安装隐蔽验收刷防锈漆安装铝合金连接件金属骨架安装金属骨架加工测量放线石材磨孔装配组件20213716背栓干挂石材幕墙横剖节点图连接件抗震缓冲垫柔性缓冲套石材面板泡沫棒石材密封胶砼结构预埋件不锈钢螺钉防腐垫片20213717背栓干挂石材幕墙纵剖节点图215石材面板镀锌螺栓角钢通长柔性缓冲套抗震缓冲垫连接件砼结构不锈钢螺钉防腐垫片202137182021371920213720人有了知识就会具备各种分析能力明辨是非的能力
2 、适用范围 适用于建筑高度不大于30m、非抗震设计或 抗震设防烈度不大于7度的民用建筑石材幕 墙工程施工。 3 、工艺原理 通过双切面专用磨头在石材背部距板边 100～180mm处磨出倒锥孔，倒锥孔与后切 式锚栓采用尼龙体柔性结合，并将板面荷载 通过骨架传递到主体结构。
4、工艺流程
测量放线 金属骨架加工 石材磨孔 金属骨架安装 刷防锈漆 装配组件 现场排号 隐蔽验收
安装铝合金连接件 石材饰面板安装 石材拼缝注胶 幕墙表面清洗 工程质量验收 安装质量检查 胶缝质量检查
背栓干挂石材幕墙横剖节点图
背栓干挂石材幕墙纵剖节点图

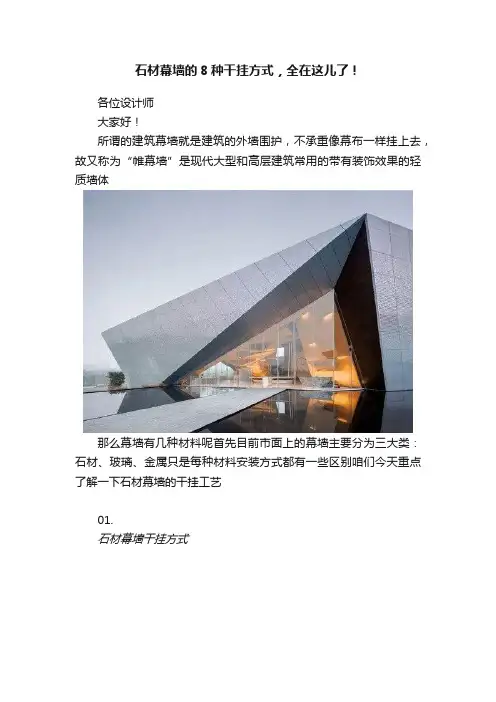

石材幕墙的8种干挂方式，全在这儿了！
石材幕墙的8种干挂方式，全在这儿了！各位设计师大家好！所谓的建筑幕墙就是建筑的外墙围护，不承重像幕布一样挂上去，故又称为“帷幕墙”是现代大型和高层建筑常用的带有装饰效果的轻质墙体那么幕墙有几种材料呢首先目前市面上的幕墙主要分为三大类：石材、玻璃、金属只是每种材料安装方式都有一些区别咱们今天重点了解一下石材幕墙的干挂工艺01.石材幕墙干挂方式石材幕墙干挂方式主要有7种: 单肢短槽式、双肢短槽式、钢销式通槽式干挂法、小单元式干挂法背栓式、托板式几种幕墙形式中“短槽式”和“背栓式”最为常见1、单肢短槽式干挂法单肢短槽式是将相邻两块石材面板共同固定在“T”形卡条上“T”形卡条为不锈钢或铝合金卡条再与骨架固定但是现在“T”形卡条已经被淘汰只能使用“L”形卡条2、双肢短槽式干挂法双肢短槽式干挂法是单肢短槽的改进做法同样也是将相邻的两块石材面板共同固定在“干”形卡条上“干”形卡条一般采用铝合金挤压成型，与骨架固定3、钢销式干挂法钢销式干挂法又称插针法是干挂石工艺中最早、最简洁的做法钢销式又分两侧连接和四侧连接结构特点是相邻两块石材面板固定在同一支钢销上钢销固定在连接板上连接板再与骨架固定4、钢销式干挂法通槽式挂法一般采用铝合金SE组合挂件(部分采用T型或蝶形挂件)在每块石板上下边开通长槽槽深度小于15mm开槽宽度宜为6mm 挂件厚度大于4mm5、小单元式干挂法小单元式干挂法是由金属副框各种单块板材采用金属挂钩与立柱横梁连接的可以拆装的建筑幕墙小单元式的干挂法工艺中的石材是通过铝合金卡条与骨架相连但相临的石材均是独立与骨架（铝合金主梁）相连这一连接方式彻底改变了传统干挂石材幕墙的物理性能设计方法，加工方法和施工工艺6、背栓式背栓式干挂法是将石材饰面板与龙骨结构进行连接然后借助预埋件将龙骨结构固定在建筑结构上同时借助底部拓孔技术将背栓的挂件与石材的饰面板进行有效固定这种方式可以有效地避免两者连接处的开缝问题并消弱石材饰面板对龙骨结构的反作用很大程度上避免了石材局部的破坏7、托板式托板式的连接形式是利用铝合金托板连接粘接在工厂内完成，质量可靠安装结构是采用挂式结构安装时可三维调整使用弹性胶垫安装可实现柔性连接，提高抗震性能以上7种方式是以金属挂件将饰面石材直接吊挂与墙面或空挂与钢架之上只适合解决规则的面层材料那不规则的碎拼材料怎么实现幕墙干挂呢？02.不规则碎拼材料干挂实现方式1、工艺做法1）在原建筑结构上钻孔安装膨胀螺栓，然后将5角钢固定在墙面上。
干挂石材PPT幻灯片课件
30
• 四、成品保护
• 1、要及时清擦干净残留在门窗框、玻璃和金 属饰面板上的污物，如云石胶，耐候胶等杂物， 宜粘贴保护膜，预防污染、锈蚀。
• 2、认真贯彻合理施工顺序，少数工种（水、 电、通风、设备安装等）的活应做在前面，防止 损坏、污染外挂石材饰面板。
31
• 四、成品保护
33
2、 基本项目：
（1）、表面平整、洁净；拼花正确、纹理清晰 通顺，颜色均匀一致；非整板部位安排适宜，阴阳 角处的板压向正确。
（2）、缝格均匀，板缝通顺，接缝填嵌密实， 宽窄一致，无错台错位。
（3）、突出物周围的板采取整板套割，尺寸准 确，边缘吻合整齐、平顺。
（4）、滴水线顺直，流水坡向正确、清晰美观。
• 3、拆改架子和上料时，严禁碰撞干挂石材饰面 板。 4、外饰面完活后，易破损部分的棱角处要钉护 角保护，其他工种操作时不得划伤面漆和碰坏石 材。 5、在室外刷罩面剂未干燥前，严禁下渣土和翻 架子脚手板等。
32
• 五、质量标准及保证措施
• 1、 保证项目
（1）、饰面石材板的品种、防腐、规格、形状、 平整度、几何尺寸、光洁度、颜色和图案必须符 合设计要求，要有产品合格证。 （2）、面层与基底应安装牢固；粘贴用料、干挂 配件必须符合设计要求和国家现行有关标准的规 定，碳钢配件需做防锈、防腐处理。
（1）放线
放线的具体原则是：以+50cm线定柱子或墙体水 平线，根据二次设计图纸弹出型钢龙骨位置线。每 个大角下吊垂线，给出大角垂直控制线。放线完成 后，进行自检复线，复线无误再进行正式检查，合 格后方可进行下步工序。
16
思考问题：
•
1、当墙体水平倾斜100mm时，石材干挂龙
图解干挂石材施工工艺共28页
图解干挂石材施工工艺
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
图解5种建筑幕墙石材干挂件，一次搞懂
图解5种建筑幕墙石材干挂件，一次搞懂作为石材幕墙的金属配件----石材干挂件，虽是一个墙体与石板间不外露的辅件，但它以四两拨千斤的坚固和韧性为美化建筑装饰起着至关重要的作用。
干挂件的种类较多，而每一种挂件都有其安装方法。
干挂方法直接关系着幕墙的结构、安装、练合成本及美观。
就石材幕墙的干挂方法，自二十世纪八十年代中期从国外传人后，日益创新，从针销式、蝴蝶式等演变为至今的背挂式、缝挂式。
干挂技术的发展和进步，已完全脱离了国外技术的垄断，并且有了国内自行研发的干挂专利技术，为国内干挂幕墙装饰的改革和规范起到了积极作用。
本文就石材幕墙专用于挂件产品种类、发展、技术性能及方法，发展前景等进行分析，以使读者对石材干挂件能更全面、更具体地了解和认识，同时对设计、装饰选材提供有利的参考依据。
一、针销式即用销针和垫板通过板材边沿开孔连接，见图1。
此种干挂件及方法于二十世纪八十年代中期从国外引进，为国内干挂件奖定了基础，同时也是建设部行业标准(JC830一1998)的参照件。
此种靠销针受力，在销孔处应力比较集中。
据已建工程反映，在应力集中处石材局部有裂碎现象，在操作中费工、费时、费料等。
现已逐渐被其他方法代替。
图1 针销式石材干挂件二、蝴蝶式（俗称上下翻、两头翻式）此种挂件其形状和方法显得有点笨拙，见图2，在加工成形时已破坏了挂件强度(优质不锈钢除外)。
施工中因其上下翻头厚度和弯度迫使所切沟相必须加宽，安装时对石材容易造成破损，加工槽宽用胶量过大便其综合成本加大，便用中略显技术落后。
对挂件材质要求不明确，故不适宜广泛采用。
图2 两头翻（上下翻）干挂件三、焊接式（即“丫”，型件，俗称“焊接头”)此种挂件属现时施工中常用，安装较前二种先进。
传力简单，降低了石材破损，但因焊接时高温加热会产生“退火“现象，大大降低了挂件强度，若焊缝不饱满会产生氧化锈蚀脱落，坚固性、安全性无保障，在累积承载的情况下受到风力或地面展动会导致断裂，使幕墙从天而降。
干挂石材施工-PPT演示文稿
二、工具的准备
常用工具：冲击钻、角磨机、墨斗、绳锤子、橡皮锤、铁锤、钢卷尺、铅笔、钳子、电焊机、 扳手、电焊机
三、施工工艺流程和操作要点
基层清理—弹线—安装竖向槽钢—安装横向角钢—石材切挂口—调整石材—固 定石材—勾缝—清理
1、基层清理弹线
对基层墙面进行清理，铲平所有凸出不平部分。
2、弹线
根据设计图纸进行弹线定位。 竖向弹线以看面为标准向其他方向弹线，弹线间距参照砖的宽度，最大间距不超 过1200mm。 横向弹线参照砖的高度，从上往下弹线。
思考 题： • 1、干挂石材安装所采用的龙骨规格要求是怎样的？
答、主龙骨用50x70x5槽钢，次龙骨用50x50x5角钢。材质为不锈钢或热镀锌钢材。
一、材料的准备
1、龙骨材料
50x70x5不锈钢槽钢、50x50x5不锈钢角钢、不锈钢角码、不锈钢挂钩
3、面板材料
花岗石 根据金属与石材幕墙工程技术规范（JGJl33-2001）的要求：用于石
材幕墙的石材厚度不应小于25mm，石块面积不宜大于1.5㎡
4、黏结材料
AB胶、耐候胶、膨胀螺栓、泡沫棒、螺丝
水平方向轻微误差，用木楔和垫片调整，同时方便泡沫棒填缝的处理。 安装完成后，验证水平垂直度。
7、固定石材
砖的位置全部调整好后，再上AB胶，填满上下槽的缝隙。 用ＡＢ胶完全覆盖固定挂件的螺帽。
8、勾缝
用泡沫棒填满缝隙，表面用耐候胶勾缝。
9龙骨材料必须选用不锈钢材质或者热度锌材质。 • 2.所有膨胀螺栓，螺丝帽必须拧紧，有滑丝、崩口等情况，必须更换或处理。 • 3.所有连接件必须用电焊或者AB胶封住螺丝帽 ； • 4.完成主龙骨和副龙骨后必须校验水平与垂直。
3、安装竖向槽钢
墙面干挂石材
墙面干挂石材1.工艺流程基层处理→测量、放线→配料→弹线定膨胀栓位置→钻孔→连接件固定→选材、开槽→焊主龙骨→二次放线→不锈钢挂件安装→石材临时固定→调整固定打结构胶→板缝处理→板面清理→验收2.施工工艺2.1绘制施工大样图大理石材安装前，根据建筑设计图纸要求，认真核实安装部位的结构实际尺寸及偏差情况，如墙面基体的垂直度、平整度及由于纠正偏差所增减的尺寸，绘出修正图。
并据此绘出加工图。
对外形变化复杂的墙面，需用三夹板进行实际放样，以便确定其实际的规格尺寸，以便绘制出分块图与节点加工图。
2.2选板与预拼对照排板图编号检查复核所需板材的几何尺寸，并按误差大小归类。
对有缺陷的板材应改小或安装在不起眼处。
选板完毕后可进行试拼。
将天然石材的天然文理与色差巧妙地拼镶，以取得很好的装饰效果。
试拼过程中归类的各种板材合理取舍，扬长避短，尽可能做到尽善尽美。
试拼经过审定即可正式编号安装。
2.3定位放线，焊接骨架按照施工排版图要求的板块的横竖间距弹线；然后根据放线点位进行石材基层龙骨的焊接。
焊接龙骨前，需进行墙面基层的勘查处理，如墙面基层空鼓，则需先进行处理后方进行下一步施工。
骨架焊接完毕后，即进行骨架的防腐处理。
通常涂刷两遍防锈漆。
2.4固定骨架，安装石材根据石材规格确定连接件间距，并确定墙面位置进行安装。
安装完毕后，进行石材的切割，切割方法是在石材侧面按照连接件的规格切割成连接件状，并将浮尘清理干净。
然后对号入座的进行石材的试装。
上下左右调平后，进行石材固定，用专用建筑胶涂于连接件与石材间，并进行固定，待胶液干后再进行下一层石材的施工。
2.5清理嵌缝、抛光打蜡待全部石材安装完毕后，清洁表面，然后用与板材相同颜色调制的石材嵌缝膏，边嵌边擦，使缝隙嵌浆密实，颜色一致。
完毕后，对石板材仔细清洗、擦拭后需重新抛光上蜡。
3.质量标准3.1总控项目3.1.1饰面石材板的品种、防腐、规格、形状、平整度、几何尺寸、光洁度、颜色和图案必须符合设计要求，要有产品合格证。
《石材干挂施工工艺》PPT课件
h
66
３、施工工艺
３-２、幕墙龙骨的安装 立柱长度允许偏差为1.0 MM,横梁长度允许偏差为0.5MM,端头斜度的允许偏差 为-15； 预埋件通过转接件与立柱连接；预埋件与转接件先采用螺栓连接,调整准确后 螺母应点焊止退 。转接件与立柱采用2支螺栓连接。 立柱立柱间采用芯柱连接,并留有15MM伸缩缝; 横梁立柱采用活动连接,以利于横梁伸缩变化,当采用钢横梁钢立柱连接时,横 梁一端焊接,一端螺栓连接,在横梁长度方面的螺孔应有长圆孔。
h
20
５、质量记录
1.材料的产品合格证书（幕墙工程所用的各种材料、五金配件、构件及组件） 2.性能检测报告（硅酮结构胶《相容性和剥离粘结性》，石材的弯曲强度不 应小于8.0MPa，吸水率应小于0.8%） 3. 复检报告及进场验收记录 4. 埋件的现场拉拔检测报告（后置埋件，防雷装置） 5.外墙饰面砖样板件的粘结强度检测报告 6.隐蔽工程验收记录 7.分项工程质量检验评定表
• 4、石材幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光 滑顺直；检查方法：观察。
• 5、石材幕墙上的滴水线、流水坡向应正确、顺直；检查方法： 观察、水平尺检查。
h
18 18
４、质量标准
• 6、每平方米石材的表面质量：无裂缝、明显划伤和长度大于100mm的轻微划伤；长度 小于100mm的轻微划伤不多于8条；擦伤总面积不大于500mm2。
h
21 21
５、质量记录
后置锚栓的拉拔检测
h
22 22
h
23
感谢下 载
h
24
感谢下 载
h
25
h
1
1、墙面装饰方法及比较
目前国内大理石、花岗岩板材墙面装饰的施工方法大致有三种。 1、 传统湿法工艺──在砼墙面或砖墙面上绑扎好钢筋网，钢筋网与
大理石干挂施工节点大样图CAD图PPT课件
石材干挂平剖图
第1页/共6页
大理石干挂节点图和大样图
第2页共6页
大理石干挂施工图
第4页/共6页
大理石干挂施工说明
• 1、石材厚度在厚以上。性能参数要求如下： 干燥压缩强度：大于等于60.0Mpa 弯曲强度：大于等于8.0 Mpa 吸 水 率：小于等于％ 体积密度：大于等于2.5g/cm3 另外要求石材在厂家经过防水、防火处理。 2、钢材 钢材指主次龙骨。主龙骨及次龙骨按工程设计，重要工程必须有设 计院的设计计算书。若无计算书。主龙骨可采用8号槽钢，次龙骨可采 用Ｌ50×50×5镀锌角钢。
• 3、干挂配件 干挂配件指不镀钢膨胀螺栓，不锈钢螺栓，Ｔ型干挂件（不锈钢）。不 锈钢Ｌ型挂件及连接件。 4、耐候胶、泡沫棒。 工程中耐候胶即建筑密封胶。泡沫棒视石材缝隙大小采用各种规格的泡 沫棒.一般要求比石材间隙大3－4mm.。
