钢结构设计简单步骤和设计思路
钢结构技术方案

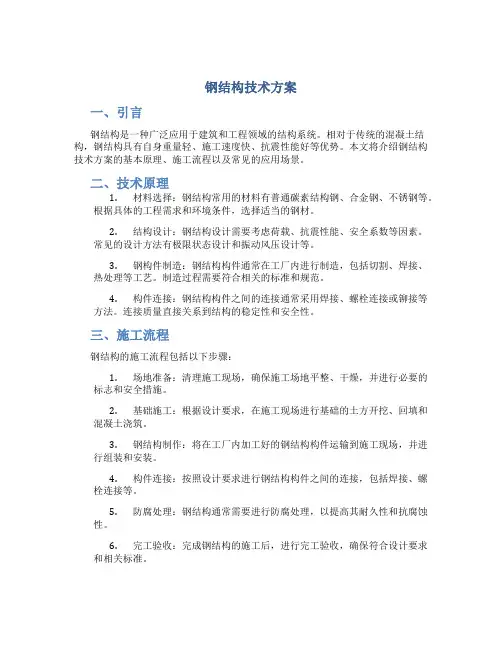

钢结构技术方案一、引言钢结构是一种广泛应用于建筑和工程领域的结构系统。
相对于传统的混凝土结构，钢结构具有自身重量轻、施工速度快、抗震性能好等优势。
本文将介绍钢结构技术方案的基本原理、施工流程以及常见的应用场景。
二、技术原理1.材料选择：钢结构常用的材料有普通碳素结构钢、合金钢、不锈钢等。
根据具体的工程需求和环境条件，选择适当的钢材。
2.结构设计：钢结构设计需要考虑荷载、抗震性能、安全系数等因素。
常见的设计方法有极限状态设计和振动风压设计等。
3.钢构件制造：钢结构构件通常在工厂内进行制造，包括切割、焊接、热处理等工艺。
制造过程需要符合相关的标准和规范。
4.构件连接：钢结构构件之间的连接通常采用焊接、螺栓连接或铆接等方法。
连接质量直接关系到结构的稳定性和安全性。
三、施工流程钢结构的施工流程包括以下步骤：1.场地准备：清理施工现场，确保施工场地平整、干燥，并进行必要的标志和安全措施。
2.基础施工：根据设计要求，在施工现场进行基础的土方开挖、回填和混凝土浇筑。
3.钢结构制作：将在工厂内加工好的钢结构构件运输到施工现场，并进行组装和安装。
4.构件连接：按照设计要求进行钢结构构件之间的连接，包括焊接、螺栓连接等。
5.防腐处理：钢结构通常需要进行防腐处理，以提高其耐久性和抗腐蚀性。
6.完工验收：完成钢结构的施工后，进行完工验收，确保符合设计要求和相关标准。
四、应用场景钢结构技术方案在各个领域都有广泛的应用，常见的应用场景包括：1.工业厂房：钢结构可以满足大空间跨度、大荷载等特殊要求，适用于制造、物流、仓储等工业厂房。
2.商业建筑：商业建筑常需要开放的空间和灵活的布局，钢结构可以提供大空间、柱间距大的特点，适用于商场、超市等场所。
3.桥梁和挡土墙：钢结构桥梁和挡土墙可以满足跨度大、抗震性能好的要求，常用于道路、铁路等交通工程。
4.体育场馆和会展中心：钢结构可以提供无柱的大空间，适用于体育场馆、会展中心等场所。
5.高层建筑：钢结构可以提供轻质、高强度的结构体系，适用于高层建筑的框架和外墙结构。
钢结构设计的方法

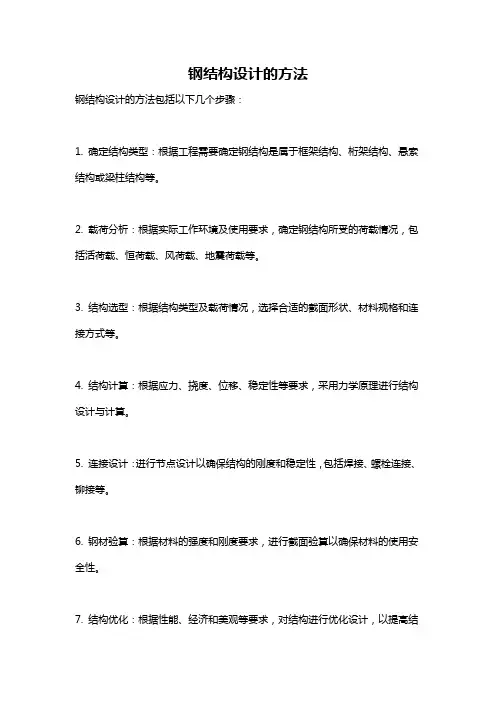

钢结构设计的方法
钢结构设计的方法包括以下几个步骤：
1. 确定结构类型：根据工程需要确定钢结构是属于框架结构、桁架结构、悬索结构或梁柱结构等。
2. 载荷分析：根据实际工作环境及使用要求，确定钢结构所受的荷载情况，包括活荷载、恒荷载、风荷载、地震荷载等。
3. 结构选型：根据结构类型及载荷情况，选择合适的截面形状、材料规格和连接方式等。
4. 结构计算：根据应力、挠度、位移、稳定性等要求，采用力学原理进行结构设计与计算。
5. 连接设计：进行节点设计以确保结构的刚度和稳定性，包括焊接、螺栓连接、铆接等。
6. 钢材验算：根据材料的强度和刚度要求，进行截面验算以确保材料的使用安全性。
7. 结构优化：根据性能、经济和美观等要求，对结构进行优化设计，以提高结
构的效益和可靠性。
8. 详图设计：根据设计结果，绘制详细的施工图纸，包括平面布置图、剖面图、节点图等。
9. 结构分析：进行结构分析，验证设计的合理性和安全性。
10. 施工及监督：在施工过程中进行钢结构的制作和安装，并进行质量控制和监督。
以上是钢结构设计的一般方法，具体的设计流程和步骤可能会根据项目的不同而有所变化。
钢结构设计说明范文

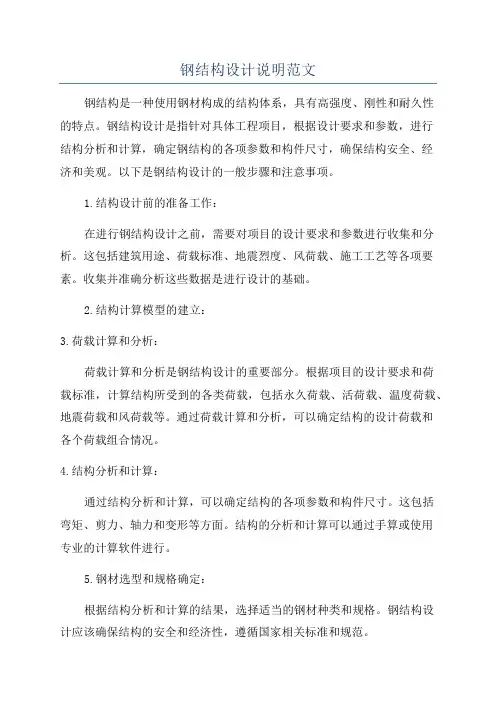

钢结构设计说明范文钢结构是一种使用钢材构成的结构体系，具有高强度、刚性和耐久性的特点。
钢结构设计是指针对具体工程项目，根据设计要求和参数，进行结构分析和计算，确定钢结构的各项参数和构件尺寸，确保结构安全、经济和美观。
以下是钢结构设计的一般步骤和注意事项。
1.结构设计前的准备工作：在进行钢结构设计之前，需要对项目的设计要求和参数进行收集和分析。
这包括建筑用途、荷载标准、地震烈度、风荷载、施工工艺等各项要素。
收集并准确分析这些数据是进行设计的基础。
2.结构计算模型的建立：3.荷载计算和分析：荷载计算和分析是钢结构设计的重要部分。
根据项目的设计要求和荷载标准，计算结构所受到的各类荷载，包括永久荷载、活荷载、温度荷载、地震荷载和风荷载等。
通过荷载计算和分析，可以确定结构的设计荷载和各个荷载组合情况。
4.结构分析和计算：通过结构分析和计算，可以确定结构的各项参数和构件尺寸。
这包括弯矩、剪力、轴力和变形等方面。
结构的分析和计算可以通过手算或使用专业的计算软件进行。
5.钢材选型和规格确定：根据结构分析和计算的结果，选择适当的钢材种类和规格。
钢结构设计应该确保结构的安全和经济性，遵循国家相关标准和规范。
6.节点设计和连接：在钢结构设计中，节点设计和连接是非常重要的。
节点的设计应该满足结构刚度和变形要求，同时保证节点的可施工性和维修性。
连接构件的选型和设计应该满足结构的受力要求，确保连接的强度和稳定性。
7.结构的施工工艺和施工工作图：在钢结构设计过程中，需要考虑结构的施工工艺和施工工作图。
结构的组装和拼装方式，钢结构节点的制作和安装方式等，都需要提前规划和设计。
8.结构的验收和监理：9.结构的维护和保养：总之，钢结构设计是一个综合性的工程设计工作，需要考虑多个因素和要素。
设计人员应该熟悉相关的标准和规范，具有丰富的实践经验和相关知识。
钢结构设计的安全、经济和美观是设计的重要目标，应该在设计过程中得到充分考虑和满足。
钢结构设计简单步骤和设计思路
钢结构设计简单步骤和设计思路什么是概念设计？（一）兼答IronSoul兄，概念设计的一个方面：当你在设计中，能够把结构看作构件，把构件看作结构，你就已经走近概念设计了。
把结构当作构件，比如，一栋大厦的结构就是一根悬臂梁，一座桁架大铁桥就是一根连续梁。
把构件看作结构，比如，一个H型钢构件是由3块板组成的结构，一个钢管相贯的节点就是一个空间结构。
对构件特性的把握：比如，钢管适合做二力（压）杆，不适合做抗弯构件。
它做两端铰接柱或支撑很出色，但是很少用作梁。
当一个受弯构件被选成钢管截面，且程序计算不通过时，你不应通过加大截面来满足，而是应该改用有强弱轴的截面。
如此等等，是基本的概念。
概念设计能力，不单生成于丰富的经历与经验，更是来源于对基本的力学、材料等概念掌握。
同时要求结构师有开阔的视野。
概念设计绝不是抗震设计.现在国内很多人张口抗震闭口抗震,其实是因为抗震这东西没人能真正研究明白,多说说抗震才能显得自己水平高.日本搞抗震这么多年,板神地震,该倒的不是一样倒.抗震设计很重要,但建筑结构绝不仅仅是抗震而已.所谓概念设计,个人理解应该是在开始做设计前对于整个结构的粗估,决定采用哪种结构体系;哪里需要更“刚”些,哪里需要更“柔”些;哪些部位会非常重要,设计时候必须仔细考虑;哪些地方因为具体情况不同,可适当放宽,甚至超出规范规定也不会对结构安全产生影响.在一切决定好后,着手开始进行具体的设计步骤.记得在上学的时候,老师曾经讲过一个概念设计的例子:美国联邦储备银行大楼(时间太久了,可能并不准确)采用的是悬挂式结构,楼两端是电梯井组成的巨型柱,支撑起一个倒置的拱形结构,所有的房间悬挂在拱上(如下图),此时图中A杆受压.后来需要加层,结构师在上面放置了正放的拱,新加的房间悬挂在新拱上,此时A杆压力被平衡掉.没有考证过此事例是否属实,但应该算的上是概念设计中的经典事例了.一般说来,谈到概念设计,大家都会想到整个建筑,其实概念设计对小的构件也适用.拿H型钢梁设置加劲肋来说,很多人只知道腹板高厚比过大了会失稳,要按照规范规定设计加劲肋,多少间距放一个,但具体原因并不清楚.道理其实也很简单,我在下面画了个H型钢梁,加劲肋间打了几道虚线,大家一眼就能看出,加劲部分类似于桁架的压杆,虚线则是拉杆,压杆容易失稳,所以设置加劲肋进行加强处理.看了两个例子,大家应该发现所谓概念设计其实并没那么高深,关键在于概念二字.所谓概念,其实也就是些基本的力学理论,理论大家都知道,只要能做到活学活用,不管多复杂的结构,通过合理的简化,必然能发现问题之关键所在,关键问题解决了,必定能做出好的设计来.个人拙见,欢迎批评指正.。
建筑钢结构设计方法与实例解析

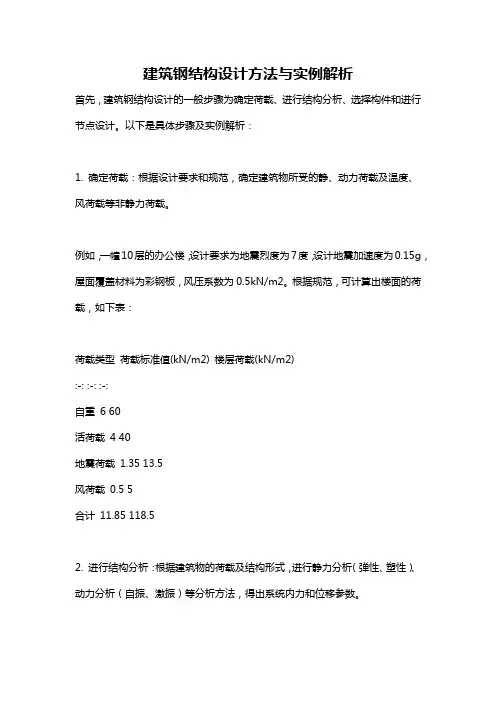

建筑钢结构设计方法与实例解析首先，建筑钢结构设计的一般步骤为确定荷载、进行结构分析、选择构件和进行节点设计。
以下是具体步骤及实例解析：1. 确定荷载：根据设计要求和规范，确定建筑物所受的静、动力荷载及温度、风荷载等非静力荷载。
例如，一幢10层的办公楼，设计要求为地震烈度为7度，设计地震加速度为0.15g，屋面覆盖材料为彩钢板，风压系数为0.5kN/m2。
根据规范，可计算出楼面的荷载，如下表：荷载类型荷载标准值(kN/m2) 楼层荷载(kN/m2):-: :-: :-:自重6 60活荷载4 40地震荷载1.35 13.5风荷载0.5 5合计11.85 118.52. 进行结构分析：根据建筑物的荷载及结构形式，进行静力分析（弹性、塑性）、动力分析（自振、激振）等分析方法，得出系统内力和位移参数。
例如，使用SAP2000软件进行结构分析。
输入荷载及结构模型参数后，进行整体刚度矩阵分析，得出节点位移、结构内力和反力等参数，如下图所示： 数量:-: :-: :-: :-:次梁L200x200x8 200x200x8 20主梁H350x350x12 350x350x12 10柱H400x400x12 400x400x12 8框架H300x300x10 300x300x10 4斜撑L100x100x10 100x100x10 44. 进行节点设计：将各构件焊接、螺栓连接等形成刚性、可靠的节点，从而形成一个稳定的钢结构体系。
例如，对于办公楼的某个节点，如下图所示，采用螺栓连接方式。
根据要求和规范，计算出该节点的螺栓数量、杆件配重、节点刚度等参数。
建筑钢结构设计思路及其规范

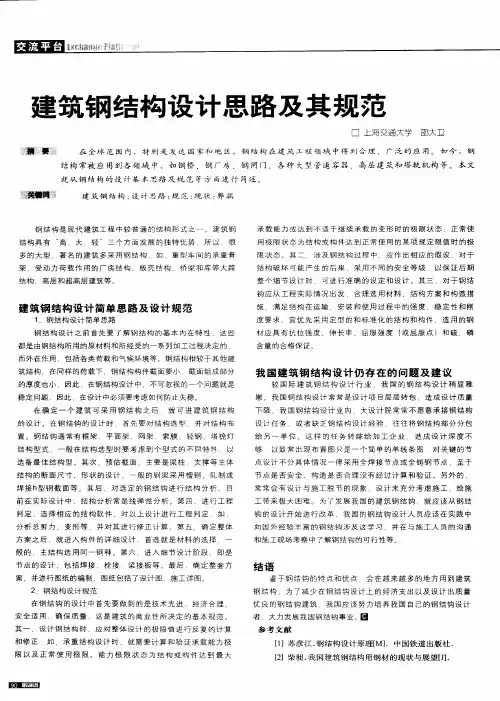

节 点是 否 安 全 、 构造 是 否 合 理没 有 经 过计 算 和 验 证 。 另外 的 ．
２
、
结 语
鉴 于 钢结 钩 的 特 点 和优 点 ．会在 越 来 越 多 的地 方 用 到 建筑
钢 结 构 设 计 规 范
钢 结 构 为 了减 少 在 钢 结钩 设 计 上 的经 济 支 出 以及 设 计 出 质量
优 良 的 钢 结 钩 建 筑 ，我 国 应 该 努 力 培 养 我 国 自 己 的 钢 结 钩 设 计
都是 由钢 结构 所用 的原材 料和 所经 受 的一 系列 加 工过程 决定 的 而外 在作 用 ．包括各 类荷 载和 气候环 境等 。钢 结构 相较 于其 他建
筑 结 构 ， 在 同 样 的 荷 载 下 ，钢 结 构 构 件 截 面 要 小 ． 截 面 组 成 部 分
我 国 建 筑 钢 结构 设 计仍 存 在 的 问题 及 建 议
建 筑 钢 结 构 设 计 思 路 及 其 规 范
口 上 海 交通 大 学 邵 大 卫
褰－
在全球 范围内，特别是 发达 国家和地 区，钢结构在建筑工程领域 中得到合理 、广泛的应 用。如今 ，钢
结 构 常被 应 用到各 领 域 中 ，如 钢 桥 、钢 厂房 、钢 闸 门、各 种 大型 管 道 容 器 、 高层 建 筑和 塔 轨 机 构 等 。 本 文
方 案之 后 就 进 入 构件 的详 细 设计 ，首 选就 是 材 料 的选 择 一 般 的 ，主结 构 选 用 同一 钢 种 。 第六 进 入 细 节 设计 阶 段 即 是 节 点 的设 计 ．包括 焊 接 、栓接 梁 接板 等 。 最后 确 定 整 套 方 案 ，并进 行 图纸 的编制 ，图纸 包括 了设 计 图 、施 工详 图 。
钢结构设计技术手册
钢结构设计技术手册一、简介钢结构是一种广泛应用于建筑和工程领域的结构材料。
本技术手册将详细介绍钢结构设计的相关原理和方法，以帮助从事钢结构设计的专业人士更好地理解和应用钢结构设计技术。
二、钢结构的优势及应用范围1. 优势钢结构具有高强度、轻质、施工速度快、可重复使用等优势。
它可以在各种环境条件下使用，并且对抗地震和飓风等自然灾害的能力也很强。
2. 应用范围钢结构广泛应用于高层建筑、工业厂房、大跨度空间结构、桥梁和输电塔等领域。
钢结构的应用不仅能够满足建筑物自身的结构需求，还能在建筑设计中融入艺术和创新的元素。
三、钢结构设计的基本原则1. 荷载计算钢结构设计的第一步是确定所承受的荷载。
包括常规荷载、雪荷载、风荷载等。
根据荷载计算结果，确定构件强度和尺寸。
2. 构件设计根据结构的力学性能和建筑设计要求，设计出不同构件的类型、尺寸和连接方式。
常用的构件类型包括梁、柱、桁架等。
3. 构件连接合理的构件连接可以确保整个结构的稳定性和安全性。
常用的连接方式包括焊接、螺栓连接和轴向力连接等。
四、钢结构设计的具体步骤1. 建立模型使用专业的结构分析软件建立钢结构的三维模型，并进行荷载计算。
2. 分析结构对钢结构进行静力分析或动力分析，获取结构的内力分布和变形情况。
3. 设计构件根据结构的内力结果，设计并选择不同构件的尺寸和型号。
4. 进行连接设计根据构件设计的尺寸和类型，设计构件之间的连接方式。
5. 优化设计对整个结构进行综合考虑，优化钢材的使用和结构的效益。
六、常见的钢结构设计问题及解决方案1. 抗震设计钢结构的抗震性能是一个重要考虑因素。
采用适当的抗震设计方法和设计参数，可以提高结构的抗震能力。
2. 防腐蚀设计在设计钢结构时需要考虑腐蚀的问题。
选用适当的防腐涂层和材料，可以延长钢结构的使用寿命。
3. 火灾安全设计钢结构在火灾条件下的性能需要特别考虑。
通过采用防火涂层和合理的防火设计，可以增加钢结构的火灾安全性能。
钢结构设计的8大步骤
一．钢结构设计步骤第一步判断结构是否适合用钢结构第一步：判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、雕塑、仓棚、工厂、住宅、山地建筑和临时建筑等。
这是和钢结构自身的特点相一致的。
二．钢结构设计步骤第二步结构选型与结构布置结构选型及布置是对结构的定性，由于其涉及广泛,应该在经验丰富的工程师指导下进行。
此处仅简单介绍。
在钢结构设计的整个过程中都应该被强调的是"概念设计",它在结构选型与布置阶段尤其重要. 对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部构造措施。
在早期迅速、有效地进行构思、比较与选择，所得结构方案往往易于手算、力学行为清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定。
结构选型时，应考虑不同结构形式的特点。
在工业厂房中，当有较大悬挂荷载或大范围移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度外不需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳，总雪载和坡屋面相比释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。
建筑结构钢结构设计简单步骤和设计思路
一、钢结构适用范围及选型1.钢结构适用的范围钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说：超高层建筑、体育馆、歌剧院、大桥、电视塔、工业厂房和临时建筑等。
这是和钢结构自身的特点相一致的。
2.钢结构的选型在钢结构设计的整个过程中，都应该被强调的是"概念设计"，它在结构选型与布置阶段尤其重要。
对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
钢结构通常有框架、平面（木行）架、网架（壳）、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决，或没有简单实用的设计方法。
结构选型时，应考虑它们不同的特点。
在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。
宜选择周边巨型SRC柱，核心为支撑框架的结构体系。
我国半数以上的此类高层为前者。
对抗震不利。
结构的布置要根据体系特征，荷载分布情况及性质等综合考虑。
一般的说要刚度均匀。
力学模型清晰。
尽可能限制大荷载或移动荷载的影响范围，使其以最直接的线路传递到基础。
钢结构设计方法与例题
钢结构设计方法与例题钢结构是一种轻质、高强度的建筑结构，其不仅具有较高的抗震性能和抗风性能，而且具有可重复利用的特点。
而在钢结构的设计中，设计方法的选择和组合是非常重要的，本文将从基本原则、设计思路、设计流程和例题解析等几个方面来阐述钢结构的设计方法。
一、基本原则针对钢结构的设计，在设计之前，我们需要知道以下的基本原则，以便于设计人员进行设计。
1.符合规范和建筑法规。
2.结构应设计出稳定、安全、实用、经济的方案。
3.采用优化的钢材型号，使结构更经济。
4.尽量减少焊接接头，以避免焊接变形和裂缝的出现。
5.在权衡安全和经济的基础上，避免产生冗余结构。
二、设计思路总体来说，在设计钢结构时，应该密切注意以下几个方面：1.进行分类设计：首先根据建筑性质、形态、荷载等特点，对建筑采用分块设计，具体值得关注的包括如下要素：楼层高度、梁柱网格跨距、面积等。
2.优化型材：在选定型材的过程中，应根据其所能承受的荷载和强度情况，选择最为经济和安全的材料，过多的加强措施会增加制造成本，同时还可能增加焊接接头数，从而提高变形的可能性。
3.尽可能地减少焊接点：在钢结构的设计中，焊接接头不仅会增加材料的成本，更会增大配重和具体的浪费情况。
同时，焊接连接也容易导致制造变形的出现，进而影响钢结构的整体性能。
三、设计流程设计钢结构需要满足一系列的流程，通常我们应遵循以下流程：1.确定楼层高度：首先，我们需要通过计算荷载和受压性等参数来确定去的楼层高度。
2.确定柱网跨距：由于钢材的材料和截面受限，所以在进行设计时，我们需要熟悉每种型材的规格，来确定最佳的柱网跨距。
3.设计梁：钢结构的设计中，梁是一个非常关键的构件，我们需要确定它的截面、长度以及承受荷载等参数。
4.设计柱：选定柱的截面和长度非常重要，需要根据楼层的高度和荷载情况来确定具体的设计。
5.进行计算检验：在完成其余的设计之后，需要做好设计中的具体计算与检验，以确保整个工程可以满足设计要求。
钢结构设计要点
钢结构设计要点钢结构设计简单步骤和设计思路(一) 判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
(二) 结构选型与结构布置此处仅简单介绍。
详请参考相关专业书籍。
由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构选型与布置阶段尤其重要。
对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
（无论结构软件如何强大，扎实的结构概念和力学分析，及可靠的手算能力，才是过硬的素质。
）林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
钢结构通常有框架、平面(木行)架、网架（壳）、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑它们不同的特点。
在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
建筑知识：钢结构建筑的设计与结构分析
建筑知识：钢结构建筑的设计与结构分析钢结构建筑在建筑界中一直是备受关注的话题，它在实现高层建筑、大跨度建筑、多功能建筑等方面具有巨大的优势。
本文将简要介绍钢结构建筑的设计与结构分析。
一、钢结构建筑的设计步骤1.方案设计：根据建筑用途、地理环境、建筑物体量和造价等要素进行建筑方案设计，形成基本的建筑方案。
2.结构设计：在基本的建筑方案的基础上，进行建筑结构设计。
这个设计的重点在于集中考虑建筑的荷载和受力分析，确定不同部位的钢结构构件类型和尺寸。
3.材料选择：根据设计要求选择合适的钢材，并考虑在建造过程中材料的可得性、成本以及工艺性等因素。
4.施工方案设计：根据钢结构的特点，确定建筑施工过程的方案，如钢结构分段、预制、吊装等。
也需要考虑施工的安全问题、质量问题、进度等因素。
二、钢结构建筑的结构分析1.静力分析：静力分析是指建筑物自身的荷载作用下的结构分析，包括自重、楼层荷载、风荷载、地震荷载等，需要根据实际建筑环境进行不同情况的计算和分析。
2.动力分析：动力分析是指建筑在受到外力作用下的结构分析，如车辆行驶、地铁震动、风力等。
需要进行不同条件下的模拟计算，为建筑结构提供足够的保证。
3.热力分析：热力分析是在考虑温度因素的情况下进行的结构分析，如火灾等。
需要将火场温度情况、热传递等因素纳入考虑，从而提高建筑的安全性。
三、钢结构建筑的优势1.轻量化：钢材的强度大、密度小，使钢结构建筑具有较小的结构体积和重量；2.施工速度快：钢结构是预制现场安装的结构，可以利用钢结构生产厂进行工程造价减少成本和提高效率；3.可重复利用：钢材可以回收再利用，有利于环保；4.灵活变化：钢结构的造型美观、形式多样，留有自由发挥空间；5.长寿命：钢结构建筑适应性强、耐用性好，可以增强建筑的使用寿命。
总之，钢结构建筑的设计和结构分析是针对这一类型建筑的特点进行的，通过合理的设计和科学的分析，可以为钢结构建筑的安全、美观和经济奠定良好的基础。
钢结构设计简单步骤和设计思路_4
钢结构设计简单步骤和设计思路- 结构理论钢结构设计简单步骤和设计思路（一）、判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
（二）、结构选型与结构布置此处仅简单介绍，详情参考相关专业书籍。
由于结构选型涉及广泛，做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是“概念设计”，它在结构选型与布置阶段尤其重要，对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。
亦有部分难题没有解决，或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑它们不同的特点。
在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），比如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉力为主的悬索或索膜结构体系。
高层建筑钢结构设计的设计思路和简单步骤
第２ ３卷 第 ８期 ２０ 年 ８ ０７ 月
甘 肃科 技
Ｇａ ｓ ｃｅ ｃ ｎ ｃ ｎ ｌ ｇ ｎ ｕ Ｓ ｉｎ ｅ ａ ｄ Ｔｅ ｈ ｏ ｏ ｙ
Ｚ ２３ Ｎ ｏ ８ ． ．
Ａｕ ２ ７ ｇ． ００
高层 建筑 钢结构 设 计 的设 计 思路和 简 单步 骤
曲 涛
（ 肃 省 建 筑 设 计 院 ， 肃 兰州 ７ ０ ３ ） 甘 甘 ３０ ０
摘 要 ： 高层 建筑钢 结构的应 用与发展是 一 个 国家经 济发展 与科技水 平的综合 体现 ， 理论 与技 术 其
大都成 熟 。随着我 国经济的 高速 发展 ， 近年 高层钢 结构 越 来越 广泛 的 出现在城 市建筑群 中 ， 文仅 本 就 高层钢 结 构设计 的思路 和 步骤 做一 个 简单 的介 绍 。
性质 等综合 考 虑 。一 般 的 说要 刚度 均 匀 ， 力学 模 型
的构造要 求有很大 的不 同。如钢结 构所特 有 的组成 构 件的板 件的局部 稳定 问题 。在普 钢规 范和轻 钢规
范 中的 限值有很大 的 区别 。
除此 之外 ， 件截 面形 式 的选 择 没有 固定 的要 构 求， 结构工程 师应该 根据构件 的受力 情况 ， 合理 的选 择 安全经 济美观 的截面 。
构 造规定 预估 。
速 、 效地 进行 构思 、 有 比较与选择 。所得结 构方案 往 往 易于手算 、 念清 晰 、 性正 确 ， 可避 免结 构 分 概 定 并
析 阶段不必 要 的繁 琐运 算 。 同时 ， 它也 是判 断 计 算
机 内力 分析输 出数据可 靠与否 的主要 依据 。
关键 词 ： 高层 建筑 ； 结构 ； 钢 设计 步骤 ； 计思路 设 中图分类 号 ： Ｕ ９ Ｔ ３１
钢结构设计流程
钢结构设计流程在建筑领域中，钢结构设计是一个重要的工程环节。
钢结构具有高强度、轻量化、施工周期短等优势，因此被广泛应用于高层建筑、工业厂房、大跨度空间结构等场所。
本文将介绍钢结构设计的基本流程，以帮助读者更好地理解和应用于实践。
第一步：确定设计要求在进行钢结构设计之前，首先需要明确设计要求。
设计要求包括建筑物的功能、使用性质、结构等级、荷载标准等。
这一步骤的目的是为了确定设计的基本参数，为后续的计算和分析提供依据。
第二步：进行荷载计算荷载计算是钢结构设计中的重要环节。
根据建筑物的使用性质和要求，按照相关规范和标准进行荷载计算，包括永久荷载、活荷载、风荷载、地震荷载等。
荷载计算的准确性直接影响到钢结构的安全性和稳定性。
第三步：初步设计在进行荷载计算后，可以进行钢结构的初步设计。
初步设计包括选取合适的结构形式、确定主要构件尺寸和位置、进行整体布置等。
初步设计的目的是为了满足设计要求，并且达到经济性和实用性的要求。
第四步：进行结构分析结构分析是钢结构设计中至关重要的一步。
通过使用专业的结构分析软件，对钢结构进行静力学和动力学的分析。
结构分析的结果将为后续的验算和详细设计提供依据。
第五步：验算与优化设计在完成结构分析后，需要对钢结构进行验算。
验算是为了验证结构的合理性和安全性，包括受力状态、构件尺寸、材料强度等。
如果验算结果不满足要求，需要进行优化设计，调整结构参数以满足设计要求。
第六步：详细设计在经过验算和优化设计后，可以进行钢结构的详细设计。
详细设计包括绘制钢结构的施工图纸、构件节点的设计、焊接连接的设计等。
详细设计的目的是为了确保施工的准确性和工程的顺利进行。
第七步：制定施工方案在完成详细设计后，需要制定钢结构的施工方案。
施工方案包括施工工艺、施工顺序、施工工艺要求等。
制定施工方案的目的是为了保证施工的安全性和质量。
第八步：施工与监督在钢结构的施工过程中，需要进行严格的质量监督和工艺控制。
施工人员必须按照设计图纸和施工方案进行施工，保证每一个环节的准确性和合理性。
钢结构建筑与简单设计步骤
体的钢结构建筑。北京 ２ ０ ０ ８年奥运会 国家体育场投标方案 中有
许多方案都体现 了钢结构建筑 的这一特点 。
半 。如 同降雨量大的地区。而屋面覆盖跨度较大的建筑 中， 可选
择构件受拉为主的悬索或索膜结构体系 。在地震烈度高或很不 规则的高层 中， 高层钢 结构常采用钢混凝土组合结 构， 不要 单考
侧 支撑 的分布应均匀 。其形心要尽量靠近侧 向力 （ 风震） 的作用 线。否则应考虑结构 的扭转 。结构 的抗侧应有多道防线 。比如有
支撑框架 结构 ， 柱子至少应能单独承受 １ ／ ４的总水平力 。
１ ． ４ 原 材 料可 以循 环使 用 ， 有助 于环 保和 可持 续发展
且 加 快 了施 工 速 度 。
择 。它 也是判断计算机 内力分析输 出数据可靠与否的主要依据 。
等结构型式。
平面 （ 木行） 架、 网架 （ 壳） 、 索膜 、 轻钢 、 塔桅 １ ． ２ 建 筑 与 结构 的 设计 与 功能 一 体 化 ，使 建 筑 更 富有 钢结构通 常有框架 、
建筑 。
虑经济 去选 择不利 抗震 核心筒 加外 框形 式 。宜选择 周边 巨型
Ｓ Ｒ Ｃ柱， 核心为支撑框架 的结构体系 。 结构 的布置要根据 体系特征 ， 荷载 分布情况及性质等综合考 虑。一般的说要刚度均匀 。 力 学模型清晰 。 尽可能限制大荷 载或 移动荷 载的影 响范 围， 使其 以最直接的线路传递 到基础 。柱间抗
计理念 ， 从全局视 角来确定控 制结构 的布置和 细部要求 。
关键词 ： 钢结构建筑 ； 钢 结构 设 计 中图 分 类 号 ： Ｔ Ｕ ３ １ ８ 文献标识码 ： Ｂ 文章 编 号 ： １ ６ ７ ３ — ０ ０ ３ ８ （ ２ ０ １ ３ ） ２ ３ — ０ ０ １ ５ — ０ ２
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构设计简单步骤和设计思路一、判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、雕塑、仓棚、工厂、住宅、山地建筑和临时建筑等。
这是和钢结构自身的特点相一致的。
二、结构选型与结构布置结构选型及布置是对结构的定性，由于其涉及广泛,应该在经验丰富的工程师指导下进行。
此处仅简单介绍，详请参考相关专业书籍。
在钢结构设计的整个过程中都应该被强调的是"概念设计"，它在结构选型与布置阶段尤其重要。
对一些难以做出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部构造措施。
在早期迅速、有效地进行构思、比较与选择，所得结构方案往往易于手算、力学行为清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑不同结构形式的特点。
在工业厂房中，当有较大悬挂荷载或大范围移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度外不需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳，总雪载和坡屋面相比释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。
宜选择周边巨型SRC柱，核心为支撑框架的结构体系。
我国半数以上的此类高层为前者，对抗震不利。
结构的布置要根据体系特征，荷载分布情况及性质等综合考虑。
一般的说要刚度均匀.力学模型清晰，尽可能限制大荷载或移动荷载的影响范围，使其以最直接的线路传递到基础。
柱间抗侧支撑的分布应均匀，其形心要尽量靠近侧向力(风、震)的作用线，否则应考虑结构的扭转，结构的抗侧应有多道防线，比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力。
框架结构的楼层平面次梁的布置，有时可以调整其荷载传递方向以满足不同的要求。
通常为了减小截面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高，顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子。
三、预估截面结构布置结束后，需对构件截面作初步估算。
主要是梁柱和支撑等的断面形状与尺寸的假定。
钢梁可选择槽钢、轧制或焊接H型钢截面等。
根据荷载与支座情况，其截面高度通常在跨度的1/20~1/50之间选择。
翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时，可回避钢梁的整体稳定的复杂计算，这种方法很受欢迎。
确定了截面高度和翼缘宽度后，其板件厚度可按规范中局部稳定的构造规定预估。
柱截面按长细比预估，通常50<λ<150，简单选择值在80附近。
根据轴心受压、双向受弯或单向受弯的不同，可选择钢管或H型钢截面等。
对应不同的结构，规范对截面的构造要求有很大的不同，如钢结构所特有的组成构件的板件的局部稳定问题，在普钢规范和轻钢规范中的限值有很大的区别。
除此之外，构件截面形式的选择没有固定的要求，结构工程师应该根据构件的受力情况，合理的选择安全经济美观的截面。
四、结构分析目前钢结构实际设计中,结构分析通常为线弹性分析,条件允许时考虑P-Δ，p-δ。
新近的一些有限元软件可以部分考虑几何非线性及钢材的弹塑性能，这为更精确的分析结构提供了条件。
并不是所有的结构都需要使用软件：典型结构可查力学手册之类的工具书直接获得内力和变形。
简单结构通过手算进行分析。
复杂结构才需要建模运行程序并做详细的结构分析。
五、工程判定要正确使用结构软件，还应对其输出结果的做"工程判定"。
比如，评估各向周期、总剪力、变形特征等。
根据"工程判定"选择修改模型重新分析，还是修正计算结果。
不同的软件会有不同的适用条件，初学者应充分明了。
此外，工程设计中的计算和精确的力学计算本身常有一定距离，为了获得实用的设计方法，有时会用误差较大的假定，但对这种误差，会通过"适用条件、概念及构造"的方式来保证结构的安全。
钢结构设计中，"适用条件、概念及构造"是比定量计算更重要的内容。
工程师们过分信任与依赖结构软件有可能带来结构灾难，注重概念设计、钢结构工程判定和构造措施有助于避免这种灾难。
六、构件设计构件设计首先是材料的选择，比较常用的是Q235和Q345。
当强度起控制作用时，可选择Q345，稳定控制时,宜使用Q235。
通常主结构使用单一钢种以便于工程管理，经济考虑，也可以选择不同强度钢材的焊接组合截面（翼缘Q345，腹板Q235）。
另外，焊接结构宜选择Q235B或Q345B。
当前的结构软件，都提供截面验算的后处理功能。
部分软件可以将不通过的构件，从给定的截面库里选择加大一级自动重新验算，直至通过，如sap2000等。
这是常说的截面优化设计功能之一，它减少了很多工作量。
但是，我们至少应注意两点：1、软件在做构件(主要是柱)的截面验算时，计算长度系数的取定有时会不符合规范的规定。
目前所有的程序都不能完全解决这个问题。
所以，尤其对于节点连接情况复杂或变截面的构件，我们应该逐个检查。
2、当上面第(三)条中预估的截面不满足时，加大截面应该分两种情况区别对待。
(1) 强度不满足,通常加大组成截面的板件厚度，其中,抗弯不满足加大翼缘厚度，抗剪不满足加大腹板厚度。
(2) 变形超限，通常不应加大板件厚度而应考虑加大截面的高度，否则会很不经济。
使用软件的前述自动加大截面的优化设计功能，很难考虑上述强度与刚度的区分，实际上，除常用于网架设计外，其他结构形式常常并不合适。
七、节点设计连接节点的设计是钢结构设计中重要的内容之一。
在结构分析前，就应该对节点的形式有充分思考与确定。
有时出现的一种情况是，最终设计的节点与结构分析模型中使用的形式不完全一致，如果你不能确信这种不一致带来的偏差差在工程许可范围内（5%），就必须避免。
按传力特性不同，节点分刚接，铰接和半刚接，初学者宜选择可以简单定量分析的前两者。
常用的参考书[2]有丰富的推荐的节点做法及计算公式。
连接的不同对结构影响甚大。
比如，有的刚接节点虽然承受弯矩没有问题，但会产生较大转动，不符合结构分析中的假定，会导致实际工程变形大于计算数据等的不利结果。
连接节点有等强设计和实际受力设计两种常用的方法，初学者可偏安全选用前者。
设计手册[2]中通常有焊缝及螺栓连接的表格等供设计者查用，比较方便，也可以使用结构软件的后处理部分来自动完成。
具体设计主要包括以下内容：1、焊接：对焊接焊缝的尺寸及形式等，规范有强制规定，应严格遵守。
焊条的选用应和被连接金属材质适应，E43对应Q235，E50对应Q345。
Q235与Q345连接时，应该选择低强度的E43，而不是E50。
焊接设计中不得任意加大焊缝。
焊缝的重心应尽量与被连接构件重心接近，其他详细内容可查规范关于焊缝构造方面的规定。
2、栓接：铆接形式，在建筑工程中，现已很少采用。
普通螺栓抗剪性能差，可在次要结构部位使用。
高强螺栓，使用日益广泛。
常用8.8s和10.9s两个强度等级，根据受力特点分承压型和摩擦型，两者计算方法不同。
高强螺栓最小规格M12，常用M16~M30，超大规格的螺栓性能不稳定，应慎重使用。
自攻螺丝用于板材与薄壁型钢间的次要连接。
在低层墙板式住宅中也常用于主结构的连接，难以解决的是自攻过程中防腐层的破坏问题。
3、连接板：需验算栓孔削弱处的净截面抗剪等，连接板厚度可简单取为梁腹板厚度加4mm，则除短梁或有较大集中荷载的梁外，常不需验算抗剪。
4、梁腹板：应验算栓孔处腹板的净截面抗剪，承压型高强螺栓连接还需验算孔壁局部承压。
5、节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。
构件运到现场无法安装是初学者长犯的错误。
此外，还应尽可能使工人能方便的进行现场定位与临时固定。
6、节点设计还应考虑制造厂的工艺水平。
比如钢管连接节点的相贯线的切口可能需要数控机床等设备才能完成。
八、图纸编制钢结构设计出图分设计图和施工详图两阶段，设计图由设计单位提供，施工详图通常由钢结构制造公司根据设计图编制，有时也会由设计单位代为编制。
由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图编制的情况也很普遍。
1、设计图：是提供制造厂编制施工详图的依据，深度及内容应完整但不冗余。
在设计图中，对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。
主要材料应列表表示。
2、施工详图：又称加工图或放样图等，深度须能满足车间直接制造加工。
不完全相同的另构件单元须单独绘制表达，并应附有详尽的材料表。
设计图及施工详图的内容表达方法及出图深度的控制，目前比较混乱，各个设计单位之间及其与钢结构公司之间不尽相同。
初学者可参考他人的优秀设计并参考相关的工具书[3]，并依据规范规定编制。
