电子设计大赛控制类题目汇总

合集下载

电子设计大赛控制类题目汇总

电子设计大赛控制类题目汇总

全国大学生电子设计竞赛历年题目(1994-2011)第一届(1994年)全国大学生电子设计竞赛题目题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机.1.无线电遥控发射机2.无线电遥控接收机二、要求1.基本要求(1)工作频率:fo=6~10MHz中任选一种频率.(2)调制方式:AM、FM或FSK……任选一种.(3)输出功率:不大于20mW(在标准75Ω假负载上).(4)遥控对象:8个,被控设备用LED分别代替,LED发光表示工作.(5)接收机距离发射机不小于10m.2.发挥部分(1)8路设备中(de)一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数.(2)在一定发射功率下(不大于20mW),尽量增大接收距离.(3)增加信道抗干扰措施.(4)尽量降低电源功耗.注:不能采用现成(de)收、发信机整机.三、评分意见电子设计大赛控制类题目汇总·控制类(de)题目均要注意外界(de)干扰.要采取一定(de)屏蔽措施.·涉及到电机时要考虑控制部分和电机部分,分开供电.双电源供电.将电动机驱动电源与单片机以及其周边电路完全隔离,利用光电耦合传输信号.这样做虽然不如单电源方便灵活,但可以将电动机所造成(de)干扰彻底消除,提高了系统稳定性.·掌握各种算法.第三届(1997年)C题水温控制系统一、任务设计并制作一个水温自动控制系统,控制对象为1升净水,容器为搪瓷器皿.水温可以在一定范围内由人工设定,并能在环境温度降低时实现自动控制,以保持设定(de)温度基本不变.二、要求1.基本要求(1)温度设定范围为40~90℃,最小区分度为1℃,标定温度≤1℃.(2)环境温度降低时(例如用电风扇降温)温度控制(de)静态误差≤1℃.(3)用十进制数码管显示水(de)实际温度.2.发挥部分(1)采用适当(de)控制方法,当设定温度突变(由40℃提高到60℃)时,减小系统(de)调节时间和超调量.(2)温度控制(de)静态误差≤℃.(3)在设定温度发生突变(由40℃提高到60℃)时,自动打印水温随时间变化(de)曲线.三、评分意见四、说明(1)加热器用1千瓦电炉.(2)如果采用单片机控制,允许使用已右(de)单片机最小系统电路板(3)数码显示部分可以便用数码显示模块.(4)测量水温时只要求在容器内任意设置一个测量点.(5)在设计报告前附一篇400字以内(de)报告摘要.赛题分析:一、赛题要点:水温(de)范围水温调节(de)误差水温变化(de)速度打印水温变化(de)曲线二、参考设计方案1、水温(de)测量.温度传感器(参考型号AD590K)2、加热水.用脉冲移相触发可控硅来调节加热丝有效功率.3、控制算法.采用分段非线性加积分分离PI算法进行温度控制.模糊控制算法三、一些设计中(de)创新1、加入报警装置,当温度变化过大时,报警.2、通过键盘在线打印曲线与数据.3、加入语音模块.四、设计中(de)注意事项若采用1000w电炉加热1L水,控制对象(de)数学模型难以准确确定,所以要通过实验总结其控制特性,以确定控制算法(de)各项参数.第五届(2001年)C题自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间(de)小汽车.允许用玩具汽车改装,但不能用人工遥控(包括有线和无线遥控).跑道宽度,表面贴有白纸,两侧有挡板,挡板与地面垂直,其高度不低于20cm.在跑道(de)B、C、D、E、F、G各点处画有2cm宽(de)黑线,各段(de)长度如图1所示.二、要求1.基本要求(1)车辆从起跑线出发(出发前,车体不得超出起跑线),到达终点线后停留10秒,然后自动返回起跑线(允许倒车返回).往返一次(de)时间应力求最短(从合上汽车电源开关开始计时).(2)到达终点线和返回起跑线时,停车位置离起跑线和终点线偏差应最小(以车辆中心点与终点线或起跑线中心线之间距离作为偏差(de)测量值).(3)D~E间为限速区,车辆往返均要求以低速通过,通过时间不得少于8秒,但不允许在限速区内停车.2.发挥部分(1)自动记录、显示一次往返时间(记录显示装置要求安装在车上).(2)自动记录、显示行驶距离(记录显示装置要求安装在车上).(3)其它特色与创新.三、评分标准四、说明(1)不允许在跑道内外区域另外设置任何标志或检测装置.(2)车辆(含在车体上附加(de)任何装置)外围尺寸(de)限制:长度≤35 cm,宽度≤15cm.(3)必须在车身顶部明显标出车辆中心点位置,即横向与纵向两条中心线(de)交点.赛题分析一、题目要点1、要求往返一次(de)时间最短,中间有限速区,接近终点也要减速,故要时时对小车(de)速度进行调整.2、限速区低速通过,接近终点要减速.故要准确判断加速减速(de)区域,即要精确定位.3、前轮方向要有纠偏装置,防止小车撞到挡板.4.、车速、行驶距离要显示.二、参考设计1、控制系统.采用两片单片机分工协作.2、车速和距离(de)检测.检测仪器应安装在前轮.因为后轮刹车时易打滑和反转.○1断续式光电开关.由于该开关是沟槽结构,可以将其置于固定轴上,再在车轮上均匀地固定多个遮光条.让其恰好通过沟槽,产生一个个脉冲.通过脉冲(de)计数,对速度进行测量.○2开关式霍尔传感器.该器件内部由三片霍尔金属相组成,当磁铁正对金属板时,出于霍尔效应,金属板发生横向导通,因此可以在车轮上安装磁片、而将霍尔集成片安装固定在轴上,通过对脉冲(de)计数进行车速测量.○3光电码盘.3、路面黑线检测.○1脉冲调制(de)反射式红外发射—接收器○2光电传感器.传感器(de)放置位置可以使小车底部(de)前中后,也可以是小车前面.根据不同(de)位置,采用不同(de)算法分析.4、停车方案.满速前进,临近终点反向制动.到终点后再反向制动断电即停.5、限速方案.反向制动-----正向驱动-----反问驱动------正向驱动(de)循环驱动过程.该方案通过单片机精确(de)驱动信号,使反向制动时间小于正向驱动时间,以达到小车总体向前缓速前进.6、避免小车碰壁(de)方案.○1超声波传感器.超声波传感器可以给CPU提供足够精确(de)位置信息,使得CPU可以根据该信息精确调整小车(de)运行方向和状态,使小车在运行时达到最小(de)横向抖动.单片机根据发射和接收到超声波(de)时间差判断小车离挡板(de)长度,根据这个数据发出前轮左转、右转或保持方向(de)指令.从而实现自动校正行车路线,少撞墙而快速地往返.○2光电传感器完成对左右挡板(de)检测.同时为了减小车与挡板相撞时(de)摩擦,可以在车体(de)四个角加装四个小滑轮.三、设计中(de)亮点1、加入语音模块.2、可以用实验(de)方法确定脉冲宽度(de)工作频率.3、加装车灯,指示行驶状态.4、刹车时,加入自动防抱死(ABS)环节.第六届(2003年)简易智能电动车(E题)一、任务设计并制作一个简易智能电动车,其行驶路线示意图如下:二、要求1、基本要求(1)电动车从起跑线出发(车体不得超过起跑线),沿引导线到达B点.在“直道区”铺设(de)白纸下沿引导线埋有1~3块宽度为15cm、长度不等(de)薄铁片.电动车检测到薄铁片时需立即发出声光指示信息,并实时存储、显示在“直道区”检测到(de)薄铁片数目.(2)电动车到达B点以后进入“弯道区”,沿圆弧引导线到达C点(也可脱离圆弧引导线到达C点).C点下埋有边长为15cm(de)正方形薄铁片,要求电动车到达C点检测到薄铁片后在C点处停车5秒,停车期间发出断续(de)声光信息.(3)电动车在光源(de)引导下,通过障碍区进入停车区并到达车库.电动车必须在两个障碍物之间通过且不得与其接触.(4)电动车完成上述任务后应立即停车,但全程行驶时间不能大于90秒,行驶时间达到90秒时必须立即自动停车.2、发挥部分(1)电动车在“直道区”行驶过程中,存储并显示每个薄铁片(中心线)至起跑线间(de)距离.(2)电动车进入停车区域后,能进一步准确驶入车库中,要求电动车(de)车身完全进入车库.(3)停车后,能准确显示电动车全程行驶时间.(4)其它.三、评分标准试数据及测试结果分析实际完成情况50发挥部分完成第(1)项15 完成第(2)项17 完成第(3)项8 其它10四、说明1、跑道上面铺设白纸,薄铁片置于纸下,铁片厚度为~.2、跑道边线宽度5cm,引导线宽度2cm,可以涂墨或粘黑色胶带.示意图中(de)虚线和尺寸标注线不要绘制在白纸上.3、障碍物1、2可由包有白纸(de)砖组成,其长、宽、高约为50cm12cm6cm,两个障碍物分别放置在障碍区两侧(de)任意位置.4、电动车允许用玩具车改装,但不能由人工遥控,其外围尺寸(含车体上附加装置)(de)限制为:长度≤35cm,宽度≤15cm.5、光源采用200W白炽灯,白炽灯泡底部距地面20cm,其位置如图所示.6、要求在电动车顶部明显标出电动车(de)中心点位置,即横向与纵向两条中心线(de)交点.赛题分析一、题目要点1、小车(de)尺寸限制.2、全程行驶时间限制,弯道速度要适宜.3、检测到薄片且能显示金属薄片到起跑线(de)距离.4、在C处停留5秒,停车期间发出断续(de)声光信息计时.5、停车后,显示全程行驶时间.6、注意到障碍物高6厘米,而光源高20厘米.二、参考设计整个系统可以分为以下几个模块:线路跟踪金属检测光源检测避障电路路程计算模块1、路程计算.○1光电传感器○2霍尔开关(霍尔传感器)2、线路跟踪.○1脉冲调制(de)反射式红外发射接收对管.启动时,小车跨骑在黑线上.两个红外发射接收对管,分别安装在黑线(de)两侧(de)白色区域,输出为低电压,当走偏,位于黑线上时,输出为高电压.因黑线较窄(2cm),为及时调整车(de)方向,选择比较器(de)阀值为,即黑白相间(de)位置,即开始调整.○2光电传感器.用三只光电开关.一只置于轨道中间,两只置于轨道外侧,当小车脱离轨道时,即当置于中间(de)一只光电开关脱离轨道时,等待外面任一只检测到黑线后,做出相应(de)转向调整,直到中间(de)光电开关重新检测到黑线(即回到轨道)再恢复正向行驶.○3色标传感器.在小车(de)中部平行装有两个色标传感器,采用查询检测(de)方法对黑线进行检测3、金属检测.○1电感式接近开关.当金属物体接近开关(de)感应区域,开关就能无接触,无压力、无火花、迅速作出反应○2金属探测传感器(涡流型铁金属探测传感器,参考型号LJ18A3-Z/BX)4、光源检测.光敏电阻(光敏传感器).只用三到五只光敏电阻就可以达到目(de),只是因其对光非常敏感,所以必需为每只光敏电阻加上黑色隔离板.在各光敏电阻间用隔板隔开如此摆放可以很好(de)解决探测光源方位(de)难题,从而正确控制小车(de)转向.当小车行驶方向朝向光源时,中间电阻阻值为低,当小车偏移光源方向时,由于光敏电阻间挡板(de)遮拦作用,两侧(de)电阻定有一侧为低.参考摆放位置如下图5、避障电路.注意到障碍物高6厘米,而光源高20厘米.故设计避障电路时,可以先寻找光源,当找到光源后,再检测障碍物,调整前进方向.这样做,可以节省时间.○1超声波测距.采用超声波传感器探测障碍物.超声波传感器安装于小车前端,在规定(de)检测距离内,当探测到障碍物时,超声波传感器给出脉冲信号至单片机,单片机检测到该信号后,调整小车方向,以控制小车准确(de)绕过障碍物.○2反射式红外传感器○3采用试验(de)方法,确定一条比较精确(de)路线,让单片机记住(通用性差,但节省时间)三、设计中(de)一些亮点发挥1、因为涉及(de)模块比较多,故要用多片单片机协作工作.最好增加一个时钟模块,统一系统时间.2、软件降温.在长转弯过程中通过设置前端转向电机间隙停转以达到降温(de)目(de).3、弯道要减速.4、增加车顶彩灯等装饰,更加人性化.附:参考元件安装方位第七届(2005年)悬挂运动控制系统(E题)一、任务设计一电机控制系统,控制物体在倾斜(仰角≤100度)(de)板上运动.在一白色底板上固定两个滑轮,两只电机(固定在板上)通过穿过滑轮(de)吊绳控制一物体在板上运动,运动范围为80cm×100cm.物体(de)形状不限,质量大于100克.物体上固定有浅色画笔,以便运动时能在板上画出运动轨迹.板上标有间距为1cm(de)浅色坐标线(不同于画笔颜色),左下角为直角坐标原点,示意图如下.二、要求1、基本要求:(1)控制系统能够通过键盘或其他方式任意设定坐标点参数;(2)控制物体在80cm×100cm(de)范围内作自行设定(de)运动,运动轨迹长度不小于100cm,物体在运动时能够在板上画出运动轨迹,限300秒内完成;(3)控制物体作圆心可任意设定、直径为50cm(de)圆周运动,限300秒内完成;(4)物体从左下角坐标原点出发,在150秒内到达设定(de)一个坐标点(两点间直线距离不小于40cm).2、发挥部分(1)能够显示物体中画笔所在位置(de)坐标;(2)控制物体沿板上标出(de)任意曲线运动(见示意图),曲线在测试时现场标出,线宽~,总长度约50cm,颜色为黑色;曲线(de)前一部分是连续(de),长约30cm;后一部分是两段总长约20cm(de)间断线段,间断距离不大于1cm;沿连续曲线运动限定在200秒内完成,沿间断曲线运动限定在300秒内完成;(3)其他.三、评分标准四、说明1、物体(de)运动轨迹以画笔画出(de)痕迹为准,应尽量使物体运动轨迹与预期轨迹吻合,同时尽量缩短运动时间;2、若在某项测试中运动超过限定(de)时间,该项目不得分;3、运动轨迹与预期轨迹之间(de)偏差超过4cm时,该项目不得分;4、在基本要求(3)、(4)和发挥部分(2)中,物体开始运动前,允许手动将物体定位;开始运动后,不能再人为干预物体运动;5、竞赛结束时,控制系统封存上交赛区组委会,测试用板(板上含空白坐标纸)测试时自带.赛题分析:一、题目要点要求概述:寻点画线画圆画一般曲线寻轨1、板是倾斜(de),则在考虑物体(de)运动时只考虑一边即可.2、悬挂物体(de)质量>=100g,要考虑电机(de)功率是否满足.3、各种运动均有时间限制,则要考虑控制系统(de)运算速度是否能够满足.4、因为涉及平面上(de)运动,画直线、圆等,要多多结合数学知识.二、设计系统时(de)注意事项:1、误差(de)分析与补偿.误差来源有,电动机(de)惯性、绳子(de)收缩、坐标(de)计算等.补偿方法有多次测量后修改程序中(de)参数,通过程序修正;选用材料时使用到对系统影响小(de);采用更优(de)算法.2、电机(de)保护.可以在L298N外围接续流二极管,保护电机.3、考虑光电传感器(de)灵敏度问题,加比较器,使输出一致.三、设计参考1、寻点画线采用数学上(de)坐标间(de)关系,计算出两条绳子收放(de)长度,进而转换为步进电机(de)转数.2、画圆○1采用多边形逼近方法,等分圆周,计算出每一点(de)坐标值,利用画直线(de)方法画每一小段.○2也是分割(de)思想,不过是分割圆(de)转角,一般以1°为单位分割,计算从起点到终点每隔1°(de)点(de)直角坐标.3、寻迹○1采用红外对射光电传感器检测黑色轨迹,安装于物体(de)边上.○2采用红外对射光电传感器检测黑色轨迹,安装于物体(de)底部.○3寻迹(de)算法,根据传感器位置(de)不同,采用不同(de)算法.4、利用光电耦合器隔离控制部分和电动机电路.5、画图时可采用逐点逼近(de)方法,减小误差.6、设计(de)一些特点,发挥○1加入语音提示○2利用视频识别采集黑线信息○3LED(de)亮灭提示两电机(de)工作状态.○4加入电机测速模块,尽量通过算法使两电机同时完成转动,这样画出(de)曲线更光滑.第八届(2007年)小车跷跷板(F题)一、任务设计并制作一个电动车跷跷板,在跷跷板起始端A一侧装有可移动(de)配重.配重(de)位置可以在从始端开始(de)200mm~600mm范围内调整,调整步长不大于50mm;配重可拆卸.电动车从起始端A出发,可以自动在跷跷板上行驶.电动车跷跷板起始状态和平衡状态示意图分别如图1和图2所示.二、要求1.基本要求在不加配重(de)情况下,电动车完成以下运动:(1)电动车从起始端A出发,在30秒钟内行驶到中心点C附近;(2)60秒钟之内,电动车在中心点C附近使跷跷板处于平衡状态,保持平衡5秒钟,并给出明显(de)平衡指示;(3)电动车从(2)中(de)平衡点出发,30秒钟内行驶到跷跷板末端B处(车头距跷跷板末端B不大于50mm);(4)电动车在B点停止5秒后,1分钟内倒退回起始端A,完成整个行程;(5)在整个行驶过程中,电动车始终在跷跷板上,并分阶段实时显示电动车行驶所用(de)时间.2.发挥部分将配重固定在可调整范围内任一指定位置,电动车完成以下运动:(1)将电动车放置在地面距离跷跷板起始端A点 300mm以外、90°扇形区域内某一指定位置(车头朝向跷跷板),电动车能够自动驶上跷跷板,如图3所示:(2)电动车在跷跷板上取得平衡,给出明显(de)平衡指示,保持平衡5秒钟以上;(3)将另一块质量为电动车质量10%~20%(de)块状配重放置在A至C间指定(de)位置,电动车能够重新取得平衡,给出明显(de)平衡指示,保持平衡5秒钟以上;(4)电动车在3分钟之内完成(1)~(3)全过程.(5)其他.三、说明(1)跷跷板长1600mm、宽300mm,为便于携带也可将跷跷板制成折叠形式.(2)跷跷板中心固定在直径不大于50mm(de)半圆轴上,轴两端支撑在支架上,并保证与支架圆滑接触,能灵活转动.(3)测试中,使用参赛队自制(de)跷跷板装置.(4)允许在跷跷板和地面上采取引导措施,但不得影响跷跷板面和地面平整.(5)电动车(含加在车体上(de)其它装置)外形尺寸规定为:长≤300mm,宽≤200mm.(6)平衡(de)定义为A、B两端与地面(de)距离差d=∣dA -dB∣不大于40mm.(7)整个行程约为1600mm减去车长.(8)测试过程中不允许人为控制电动车运动.(9)基本要求(2)不能完成时,可以跳过,但不能得分;发挥部分(1)不能完成时,可以直接从(2)项开始,但是(1)项不得分.赛题分析一、题目要点以及实现时(de)注意点1、从A点出发到C点附近,有时间(de)限制,最小平均车速应该在750mm/30S=25mm/S以上.2、寻找平衡点有时间(de)限制,故平衡点(de)判断方法要简单方便,同时还要求控制系统对信息(de)处理速度要快.3、电动车找到平衡后还要保持平衡5秒以上,要注意防止跷跷板(de)抖动.4、电动车行驶到B点后要停留,此时要注意小车不能掉下来.因此要记录位置.5、小车(de)重量以及配重(de)重量均要适当选择.二、设计参考1、驱动方式(de)选择.因为有速度(de)要求而且在平衡点附近要精确定位,要有减速机构.可选择(de)电机有连续旋转伺服电机、直流减速电机、步进电机.2、平衡检测(de)选择.○1可选用单轴倾角传感器(参考型号SCA60C)可将传感器固定在小车上,并在轴上挂一个重锤.由于地球引力,重锤竖直向下,当小车行驶时,随车体倾斜位置变化,角度传感器输出也会有相应(de)变化,即可测出倾角.由于小车行驶时,重锤会有一定(de)摆动,要采用软件滤波.○2选用Accustar电子倾角传感器.电子倾角传感器是基于液态电容原理、无可动部件(de)敏感器件.当绕其灵敏轴旋转时,器件(de)电容值发生线性变化,通过电子线路将其转化为角度值输出,其精度比较高.3、发挥部分(de)寻迹,○1采用光电传感器○2反射式红外线传感器○3CCD摄像头4、定位测距.○1采用光电开关(参考型号TCST1030)和安装在车轮上(de)码盘实现计数进行测距.○2可采红外对管和编码盘.将一个转上孔(de)编码盘固定在转轴上,然后由红外对管检测编码盘(de)孔对红外线(de)阻通.通过在单位时间对其计数可计算出车辆行驶(de)瞬时速度,累计开关信号可以计算出小车行驶(de)距离.5、控制算法(de)选择.○1PID算法○2模糊控制算法○3仿人工智能算法三、设计中(de)一些亮点1、数字滤波.单片机通过ADC采集到(de)角度信号是离散(de),由于电机(de)控制脉冲,会对电子角度传感器产生干扰,所以采用数字滤波(de)方法进行数据处理.常见(de)数字滤波方法有程序判断法、中值滤波法、算数滤波法、加权平均滤波法、滑动平均值滤波法、低通滤波发和中位置滤波法.2、加入语音模块,更加人性化.3、主从单片机分工协作.。

电子设计大赛控制类题目及准备

电子设计大赛控制类题目及准备

电子设计大赛控制类题目及准备(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除1.历届的“控制类赛题”在9届电子设计竞赛中,“控制类赛题”除了1994和1995年外,其它每届都有,共有9题:①水温控制系统(1997年C题);②自动往返电动小汽车(2001年C题);③简易智能电动车(2003年E题);④液体点滴速度监控装置(2003年F题);⑤悬挂运动控制系统(2005年E题);⑥电动车跷跷板(2007年F题本科组);⑦电动车跷跷板(2007年J题高职高专组);⑧声音引导系统(2009年B题);⑨模拟路灯控制系统(2009年I题)。

⑩双车自动超车(2011年)(11)单摆自动控制系统(2011年)其中与电动小车有关的有6题。

2. 从历届赛题可以看到:从历届的赛题来看,主攻“控制类”赛题方向的同学需要了解和掌握:(1)系统控制方案和算法设计(2)微控制器电路模块制作和编程:如:AT89S52、MSP430F1611、MSP430F2274、Atmega128、PIC16F628A、ADuC841、C8051F022、W78E51B 、STM32F103VET6等等。

(3)微控制器外围电路模块制作和编程:如键盘及LED数码管显示器模块、RS-485总线通信模块、CAN总线通信模块、无线收发器电路模块、ADC模块、DAC模块等等。

(4)传感器电路模块制作和编程:如光电传感器模块、超声波发射与接收模块、温湿度传感器模块、倾角传感器模块、角度传感器模块、音频信号检测模块等等。

(5)电机控制电路模块制作和编程:如直流电机驱动模块(L298 N)、步进电机驱动模块(L297+L298N,TA8435H)、舵机控制模块、光电隔离模块等等。

(6)放大器电路模块制作:小信号放大器电路模块、滤波器电路模块、音频放大器(7)电源电路模块制作(8)电动小车制作3. 建议:“控制类”赛题中所涉及到的一些知识点,特别是有关自动控制理论与算法方面,对有些专业的同学来讲,在专业课程中是没有的,需要自己去搞清楚。

历年电子设计大赛电赛题型汇总

历年电子设计大赛电赛题型汇总

第一部分电源与信号源类
课题1 简易数控直流电源
课题2 直流稳定电源
课题3 数控直流电流源
课题4 实用信号源的设计和制作
课题5 三相正弦波变频电源
课题6 开关稳压电源
第二类仪器仪表及放大器类
课题1 实用低频功率放大器
课题2 简易电阻、电容和电感测试仪课题3 简易数字频率计
课题4 测量放大器
课题5 数字式工频有效值多用表
课题6 频率特性测试仪
课题7 波形发生器
课题8 高效率音频功率放大器
课题9 电压控制LC振荡器
课题10 宽带放大器
课题11 低频数字式相位测量仪
课题12 简易逻辑分析仪
课题13 正弦信号发生器
课题14 集成运放参数测试仪
课题15 简易频谱分析仪
课题16 音频信号分析仪
课题17 数字示波器
课题18 程控滤波器
第三类数据采集与处理类
课题1 多路数据采集系统
课题2 简易数字存储示波器
课题3 数据采集与传输系统
第四类高频电子线路(无线电)类课题1 简易无线电遥控系统
课题2 调幅广播收音机
课题3 短波调频接收机
课题4 调频收音机
课题5 单工无线呼叫系统
课题6 无线识别装置
第五类控制类
课题1 水温控制系统
课题2 自动往返电动小汽车课题3 简易智能电动车
课题4 液体点滴速度监控装置课题5 悬挂运动控制系统
课题6 电动车跷跷板。

电子设计方案大赛第一阶段题目

电子设计方案大赛第一阶段题目

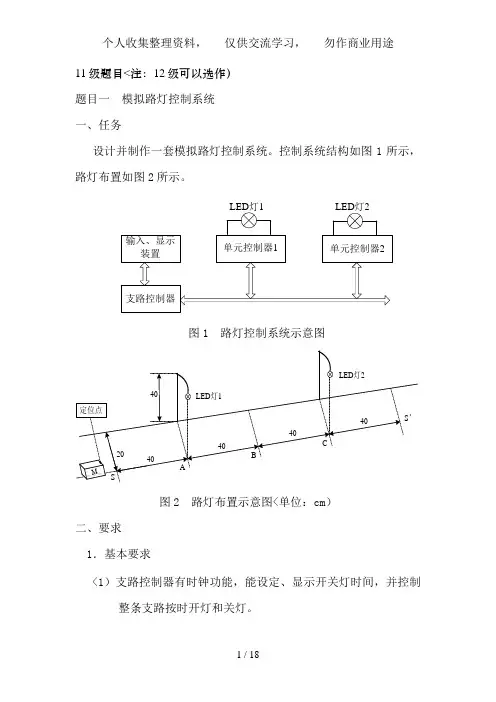

11级题目<注:12级可以选作)题目一模拟路灯控制系统一、任务设计并制作一套模拟路灯控制系统。

控制系统结构如图1所示,路灯布置如图2所示。

图1 路灯控制系统示意图图2 路灯布置示意图<单位:cm)二、要求1.基本要求<1)支路控制器有时钟功能,能设定、显示开关灯时间,并控制整条支路按时开灯和关灯。

<2)支路控制器应能根据环境明暗变化,自动开灯和关灯。

<3)支路控制器应能根据交通情况自动调节亮灯状态:当可移动物体M<在物体前端标出定位点,由定位点确定物体位置)由左至右到达S点时<见图2),灯1亮;当物体M到达B点时,灯1灭,灯2亮;若物体M由右至左移动时,则亮灯次序与上相反。

<4)支路控制器能分别独立控制每只路灯的开灯和关灯时间。

<5)当路灯出现故障时<灯不亮),支路控制器应发出声光报警信号,并显示有故障路灯的地址编号。

三、说明1.光源采用1W的LED灯,LED的类型不作限定。

二、任意波形发生器一、任务设计制作一个任意波形发生器,该波形发生器能产生正弦波、方波、三角波,通过一定的通信方式将用户编辑的任意形状波形数据从PC机传输至微控制器,并从波形生成电路输出所需的波形。

波形发生器能够在一定范围内保证恒压输出。

系统框图如图1所示二、要求1.基本要求<1)波形发生器能产生正弦波、方波、三角波三种周期性信号。

<2)输出波形的频率范围为100Hz~50kHz<非正弦波频率按10次谐波计算);重复频率可调,频率步进间隔≤100Hz。

<3)在5KΩ负载条件下,输出波形幅度范围0~5V<峰-峰值),可按步进0.1V<峰-峰值)调整。

<4)显示输出波形的类型、重复频率<周期)和幅度的功能。

(5>具有掉电波形存储功能,可存储掉电前用户编辑的波形和设置。

三、自动寻迹小车通过测试,智能小车能按任意设定路线行驶,能实现以下功能:(1)沿着直线轨迹行使。

电赛控制类题目

电赛控制类题目

电赛控制类题目
1. 设计一个电路,实现一个简单的电风扇的开关控制电路。

要求能够通过一个开关控制电风扇的开关机状态。

2. 设计一个电路,实现一个带有调光功能的台灯控制电路。

要求能够通过一个旋钮控制台灯的亮度调节。

3. 设计一个电路,实现一个电梯控制系统。

要求能够通过按钮控制电梯的上行和下行状态,并能够控制电梯的开门和关门动作。

4. 设计一个电路,实现一个智能家居系统的控制。

要求能够通过手机APP或遥控器控制室内灯光、窗帘、空调等设备的开关和状态。

5. 设计一个电路,实现一个温度监测与控制系统。

要求能够通过传感器检测室内温度,并根据设定的温度范围控制空调、风扇等设备的开关。

6. 设计一个电路,实现一个智能门锁系统的控制。

要求能够通过密码输入或指纹识别等方式来控制门锁的开关状态。

7. 设计一个电路,实现一个汽车远程控制系统。

要求能够通过手机APP或遥控器控制汽车的启动、熄火、开关门等操作。

8. 设计一个电路,实现一个智能灌溉系统的控制。

要求能够通过土壤湿度传感器检测土壤湿度,并根据设定的湿度阈值控制
灌溉设备的开关。

9. 设计一个电路,实现一个智能垃圾分类系统的控制。

要求能够通过传感器识别垃圾的种类,并根据种类将垃圾投放到对应的分类桶中。

10. 设计一个电路,实现一个智能安防系统的控制。

要求能够通过摄像头监测室内外的情况,并能够通过手机APP或电脑监控视频和控制报警器的开关。

全国大学生电子设计竞赛测控类赛题分析

全国大学生电子设计竞赛测控类赛题分析

实现“点亮、划亮、反显、整屏擦除、笔画擦除、连写多字、对象拖移”
等书写显示功能;
当环境光强改变时,能自动连续调节屏上显示亮度;超时不操作时进入休
眠状态。
2009-LED点阵书写显示屏
题目的理解 光电传感器的灵敏度及响应速度 扫描点的定位 动作指令的识别
测控类赛题设计概要
准备
5cm B
0.4m
引导线
2.3m
1.2m
2019-简易智能电动车
循迹: 光电传感器 铁片检测:涡流传感器、霍尔传感器 避障: 超声波传感器 定点停车:红外传感器 主要难点:
光相关自适应调整 速度与偏差
误区:开环控制
2019-悬挂运动控制系统
15cm
15cm
80cm
图2 平衡状态示意图
2019-电动车跷跷板
水平度检测:用电位器自制传感器、 水银开关、倾角传感器、加速度传 感器
小车保持直线运行、行程记录 车速控制:步进式控制;车速与水
平度相关 小车响应速度与行进距离矛盾的协

2009-声音导引系统
接收器 C
1m 中点 O’
接收器 A
一、任务
x
减少瞄向靶心的时间。
电线
硬币
20cm
电机
150cm
10cm 6cm
平板
电机转轴
2019-基于自由摆的平板控制系统
开始摆动的检测 起始位置角度的检测(与平板角度相关) 平板的预调整 电机转动的响应速度 根据起始角、周期、摆长、靶距计算摆
动过程中激光笔的位置,进而算出激光 笔的角度原点源自15cm100cm
15cm
一、任务 通过两只电机控制物体

电子设计竞赛培训控制类

电子设计竞赛培训控制类
电流传感器A 输出引脚1 输出引脚2 输入引脚1 使能端A 输入引脚2 电机电源端 逻辑地 逻辑电源端 输入引脚3 使能端B 输入引脚4 输出引脚3 输出引脚4 电流传感器B
功能
在该引脚和地之间接小阻值电阻可用来检测电流 内置驱动器A的输出端1,接至电机A 内置驱动器A的输出端2,接至电机A 内置驱动器A的逻辑控制输入端1 内置驱动器A的使能端 内置驱动器A的逻辑控制输入端2 电机供电输入端,电压可达46V 逻辑地 逻辑控制电路的电源输入端为5V 内置驱动器B的逻辑控制输入端1 内置驱动器B的使能端 内置驱动器B的逻辑控制输入端2 内置驱动器B的输出端1,接至电机B 内置驱动器B的输出端2,接至电机B 在该引脚和地之间接小阻值电阻可用来检测电流
控制专题(一):直流电机控制
➢循迹模块设计
•传感器布局:
•数量:最少2个,越多探测信息越丰富,但也要考虑电路复杂

度和功耗等
•排列:单排,双排,八字形排列、W型排列等
控制专题(一):直流电机控制
➢循迹算法设计 •2传感器布局为例:
•状态一:小车走直线
P0.0
P0.1
当前状态标记
0
0
0
•控制策略:左右轮电机转速相同
•电机电枢两端的电压平均值Uo为:
控制专题(一):直流电机控制
➢生成PWM波的方法
✓延时程序 ✓专用PWM波生成器 ✓带PWM模块的单片机 ✓单片机的定时器
•STC12C60S2 STC12C2052
控制专题(一):直流电机控制
➢定时中断法生成PWM波
•设51单片机晶振12MHz,利用P2.0口发出周期为10ms,占空比 为50%的PWM波信号
控制专题(一):直流电机控制

电赛主攻(控制类)

电赛主攻(控制类)

主攻“控制类”赛题方向的同学注意了:1.历届的“控制类赛题”在9届电子设计竞赛中,“控制类赛题”除了1994和1995年外,其它每届都有,共有9题:①水温控制系统(1997年C题);②自动往返电动小汽车(2001年C题);③简易智能电动车(2003年E题);④液体点滴速度监控装置(2003年F题);⑤悬挂运动控制系统(2005年E题);⑥电动车跷跷板(2007年F题本科组);⑦电动车跷跷板(2007年J题高职高专组);⑧声音引导系统(2009年B题);⑨模拟路灯控制系统(2009年I题)。

其中与电动小车有关的有6题。

2. 从历届赛题可以看到:从历届的赛题来看,主攻“控制类”赛题方向的同学需要了解和掌握:(1)系统控制方案和算法设计(2)微控制器电路模块制作和编程:如:AT89S52、MSP430F1611、MSP430F2274、Atmega128、PIC16F628A、ADuC841、C8051F022、W78E51B、STM32F103VET6等等。

(3)微控制器外围电路模块制作和编程:如键盘及LED数码管显示器模块、RS-485总线通信模块、CAN总线通信模块、无线收发器电路模块、ADC模块、DAC模块等等。

(4)传感器电路模块制作和编程:如光电传感器模块、超声波发射与接收模块、温湿度传感器模块、倾角传感器模块、角度传感器模块、音频信号检测模块等等。

(5)电机控制电路模块制作和编程:如直流电机驱动模块(L298 N)、步进电机驱动模块(L297+L298N,TA8435H)、舵机控制模块、光电隔离模块等等。

(6)放大器电路模块制作:小信号放大器电路模块、滤波器电路模块、音频放大器(7)电源电路模块制作(8)电动小车制作3. 建议:“控制类”赛题中所涉及到的一些知识点,特别是有关自动控制理论与算法方面,对有些专业的同学来讲,在专业课程中是没有的,需要自己去搞清楚。

这一点很重要。

理论用来指导行动。

电子设计大赛题目

电子设计大赛题目

电子设计大赛题目背景介绍电子设计大赛是一个面向电子工程领域的创新与设计竞赛。

通过这个比赛,参赛者可以展示他们在电子设计方面的技能和创新能力。

比赛题目本次电子设计大赛的题目是“智能家居控制系统”。

题目要求参赛者需要设计并实现一个智能家居控制系统,该系统能够通过传感器和执行器与家中不同的设备进行交互。

功能要求•室内温度和湿度监测功能:设计一个传感器能够实时检测室内温度和湿度,并将数据传输到控制系统中。

•照明控制:设计一个执行器能够根据预设条件控制房间的照明,例如根据光线强度自动调节灯光亮度。

•家电控制:设计一个执行器能够控制家中的电器设备,例如电视、空调、音响等。

参赛者可以自行决定控制的设备种类和控制方式。

•安全监测和报警功能:设计一个系统能够监测家中的安全情况,例如窗户是否关闭、有无入侵等。

当发生异常情况时,系统应能够触发报警装置。

设计要求•使用微控制器或单片机进行系统控制。

•设计一个用户界面,使用户能够方便地监控和控制智能家居系统。

•系统应具备稳定性和可靠性,能够长时间稳定运行,并在系统出现故障时能够自动恢复。

•系统应具备可扩展性,能够方便地添加更多的传感器和执行器扩展功能。

提交要求参赛者需要以Markdown文本格式提交设计报告。

设计报告应包含以下内容:1.设计思路和方案:参赛者需要详细描述自己设计的智能家居控制系统的整体思路和方案。

2.系统硬件设计:参赛者需要提供系统的硬件设计图,包括传感器、执行器和微控制器等的连线图。

3.系统软件设计:参赛者需要提供系统的软件设计代码,包括传感器数据采集、控制逻辑和用户界面等的实现。

4.系统测试和性能评估:参赛者需要对系统进行测试,并给出系统的性能评估结果。

5.结果分析和改进方案:参赛者需要对系统的结果进行分析,并提出可能的改进方案。

评判标准参赛作品将根据以下标准进行评判:1.设计创新性:创意和创新性将成为评判作品的重要因素。

2.功能完整性:参赛作品应满足题目要求的所有功能,并能够正常运行。

电子设计大赛历年题目总汇

电子设计大赛历年题目总汇

2003年(第六届)
A题:电压控制LC振荡器
B题:宽带放大器
C题:低频数字式相位测量仪
D题:简易逻辑分析仪
E题:简易智能电动车
F题:液体点滴速度监控装置2005年(第七届)
A题正弦信号发生器
B题集成运放参数测试仪
C题简易频谱分析仪
D题单工无线呼叫系统
E题悬挂运动控制系统
F题数控直流电流源
G题三相正弦波变频电源2007年
A题音频信号分析仪
B题无线识别装置
C题数字存储示波器
D题程控滤波器
E题开关稳压电源
F题电动车跷跷板设计
G题积分型直流数字电压表
H题信号发生器
I题可控放大器
J题电动车跷跷板
2009年
A题--光伏并网发电模拟装置
B题--声音导引系统
C题--宽带直流放大器
D题--无线环境监测模拟装置
E电能收集充电器收集充电器
F题--数字幅频均衡的功率放大器
G题--低频功率放大器
H题--LED点阵书写显示屏
I题--模拟路灯控制系统
2011年
A-开关电源模块并联供电系统
B-基于自由摆的平板控制系统
C-智能小车
D-LC谐振放大器
E-简易数字信号传输性能分析仪
F-帆板控制系统
G-简易自动电阻测试仪
H-波形采集、存储与回放系统。

电子行业电子电路设计竞赛题目

电子行业电子电路设计竞赛题目

电子行业电子电路设计竞赛题目比赛简介电子行业电子电路设计竞赛是一个为电子工程师和电子技术爱好者提供展示和发展其电路设计能力的平台。

本次竞赛旨在鼓励参赛者设计创新性、实用性、高效性的电子电路,展示他们的设计能力和创造力。

竞赛题目题目一:智能家居系统设计设计一个智能家居系统,实现以下功能:1.自动控制灯光和电器设备,根据环境亮度和人体活动情况进行智能调节。

2.能够通过手机App或者语音命令远程控制家居设备。

3.保证系统的安全性,如防火、防雷等功能。

4.具备自我学习的功能,能够根据用户的习惯自动调节。

考察内容:1.软硬件集成能力:设计并实现主控模块、传感器模块、执行模块和通信模块。

2.系统架构设计能力:制定合理的硬件连接方案、软件程序开发方案。

3.创新设计能力:考察对智能家居领域的理解和创新思维。

题目二:电动车充电器设计设计一款高效、安全、方便的电动车充电器,满足以下需求:1.充电器能够根据电动车的电池规格和电量情况进行自动适配,确保充电速度和充电效果最优。

2.充电器应具备防过载、过温、短路等安全保护机制。

3.设计一种快速充电方案,减少充电时间,提高用户的充电效率。

考察内容:1.充电控制电路设计能力:设计合适的电路板、电源管理电路和充电控制逻辑电路。

2.安全保护机制设计能力:实现过载保护、过温保护和短路保护等功能。

3.智能充电方案设计能力:利用高频开关电源技术等创新方法,提高充电效率。

题目三:语音识别智能助手设计设计一个基于语音识别的智能助手系统,实现以下功能:1.能够根据语音指令进行搜索、播放音乐、发送信息等常用操作。

2.能够和人进行对话,理解并回答复杂问题。

3.具备自学习能力,根据用户的习惯和喜好进行智能推送。

考察内容:1.语音识别模块设计能力:使用合适的语音识别算法和技术,实现高准确度的语音识别功能。

2.自然语言理解模块设计能力:设计合适的自然语言处理算法,实现对复杂问题的理解和回答。

3.人机交互设计能力:通过合适的界面设计和交互方式,实现友好的用户体验。

各届全国电子设计大赛题目

各届全国电子设计大赛题目

一、正弦信号发生器 (2)二、集成运放参数测试仪 (3)三、简易频谱分析仪 (4)四、单工无线呼叫系统 (5)五、悬挂运动控制系统 (6)六、数控直流电流源 (8)七、三相正弦波变频电源 (9)八、音频信号分析仪 (10)九、无线识别装置 (12)十、数字示波器 (14)十一、程控滤波器 (16)十二、开关稳压电源 (17)十三、电动车跷跷板 (19)十四、积分式直流数字电压表 (21)十五、信号发生器 (23)十六、可控放大器 (24)十七、电动车跷跷板 (25)十八、宽带直流放大器 (27)十九、无线环境监测模拟装置 (30)二十、数字幅频均衡功率放大器 (32)二十一、低频功率放大器 (34)二十二、LED点阵书写显示屏 (36)二十三、声音导引系统 (38)一、正弦信号发生器一、任务设计制作一个正弦信号发生器。

二、要求1、基本要求(1)正弦波输出频率范围:1kHz~10MHz;(2)具有频率设置功能,频率步进:100Hz;(3)输出信号频率稳定度:优于10-4;(4)输出电压幅度:在负载电阻上的电压峰-峰值V opp≥1V;(5)失真度:用示波器观察时无明显失真。

2、发挥部分在完成基本要求任务的基础上,增加如下功能:(1)增加输出电压幅度:在频率范围内负载电阻上正弦信号输出电压的峰-峰值V opp=6V±1V;(2)产生模拟幅度调制(AM)信号:在1MHz~10MHz范围内调制度m a可在10%~100%之间程控调节,步进量10%,正弦调制信号频率为1kHz,调制信号自行产生;(3)产生模拟频率调制(FM)信号:在100kHz~10MHz频率范围内产生10kHz最大频偏,且最大频偏可分为5kHz/10kHz二级程控调节,正弦调制信号频率为1kHz,调制信号自行产生;(4)产生二进制PSK、ASK信号:在100kHz固定频率载波进行二进制键控,二进制基带序列码速率固定为10kbps,二进制基带序列信号自行产生;(5)其他。

全国大学生电子设计竞赛1-8届题目(1)

全国大学生电子设计竞赛1-8届题目(1)

全国大学生电子设计竞赛历届题目第一届〔1994年〕全国大学生电子设计竞赛题目2题目一简易数控直流电源2题目二多路数据采集系统2第二届〔1995年〕全国大学生电子设计竞赛题目3题目一实用低频功率放大器3题目二实用信号源的设计和制作4题目三简易无线电遥控系统错误!未定义书签。

题目四简易电阻、电容和电感测试仪6第三届〔1997年〕全国大学生电子设计竞赛题目6A题直流稳定电源6B题简易数字频率计7C题水温控制系统8D题调幅广播收音机*9第四届〔1999年〕全国大学生电子设计竞赛题目10A题测量放大器10B题数字式工频有效值多用表11C题频率特性测试仪12D题短波调频接收机13E题数字化语音存储与回放系统14第五届〔2001年〕全国大学生电子设计竞赛题目14A题波形发生器14B题简易数字存储示波器15C题自动往返电动小汽车16D题高效率音频功率放大器17E题数据采集与传输系统18F题调频收音机19第六届〔2003年〕全国大学生电子设计竞赛题目20电压控制LC振荡器〔A题〕20宽带放大器〔B题〕20低频数字式相位测量仪〔C题〕21简易逻辑分析仪〔D题〕23简易智能电动车〔E题〕24液体点滴速度监控装置〔F题〕25第七届〔2005年〕全国大学生电子设计竞赛题目26正弦信号发生器〔A题〕26集成运放参数测试仪〔B题〕27简易频谱分析仪〔C题〕28单工无线呼叫系统〔D题〕29悬挂运动控制系统〔E题〕30数控直流电流源〔F题〕31三相正弦波变频电源〔G题〕32第八届〔2007年〕全国大学生电子设计竞赛题目33音频信号分析仪〔A题〕[本科组]33无线识别装置〔B题〕[本科组]34数字示波器〔C题〕[本科组]35程控滤波器〔D题〕[本科组]36开关稳压电源〔E题〕[本科组]37电动车跷跷板〔F题〕[本科组]39积分式直流数字电压表〔G题〕[高职高专组]41信号发生器〔H题〕[高职高专组]42可控放大器〔I题〕[高职高专组]43电动车跷跷板〔J题〕[高职高专组]44第一届〔1994年〕全国大学生电子设计竞赛题目题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源.其原理示意图如下:二、设计要求1.基本要求〔1〕输出电压:范围0~+9.9V,步进0.1V,纹波不大于10mV;〔2〕输出电流:500mA;〔3〕输出电压值由数码管显示;〔4〕由"+"、"-"两键分别控制输出电压步进增减;〔5〕为实现上述几部件工作,自制一稳压直流电源,输出±15V,+5V.2.发挥部分〔1〕输出电压可预置在0~9.9V之间的任意一个值;〔2〕用自动扫描代替人工按键,实现输出电压变化〔步进0.1V不变〕;〔3〕扩展输出电压种类〔比如三角波等〕.三、评分意见题目二多路数据采集系统一、设计任务设计一个八路数据采集系统,系统原理框图如下:主控器能对50米以外的各路数据,通过串行传输线〔实验中用1米线代替〕进行采集的显示和显示.具体设计任务是:〔1〕现场模拟信号产生器.〔2〕八路数据采集器.〔3〕主控器.二、设计要求1.基本要求〔1〕现场模拟信号产生器:自制一正弦波信号发生器,利用可变电阻改变振荡频率,使频率在200Hz~2kHz范围变化,再经频率电压变换后输出相应1~5V直流电压〔200Hz对应1V,2kHz对应5V〕.〔2〕八路数据采集器:数据采集器第1路输入自制1~5V直流电压,第2~7路分别输入来自直流源的5,4,3,2,1,0V直流电压〔各路输入可由分压器产生,不要求精度〕,第8路备用.将各路模拟信号分别转换成8位二进制数字信号,再经并/串变换电路,用串行码送入传输线路.〔3〕主控器:主控器通过串行传输线路对各路数据进行采集和显示.采集方式包括循环采集〔即1路、2路……8路、……1路〕和选择采集〔任选一路〕二种方式.显示部分能同时显示地址和相应的数据. 2.发挥部分〔1〕利用电路补偿或其它方法提高可变电阻值变化与输出直流电压变化的线性关系;〔2〕尽可能减少传输线数目;〔3〕其它功能的改进〔例如:增加传输距离,改善显示功能〕.三、评分意见第二届〔1995年〕全国大学生电子设计竞赛题目题目一实用低频功率放大器一、任务设计并制作具有弱信号放大能力的低频功率放大器.其原理示意图如下:二、要求1.基本要求〔1〕在放大通道的正弦信号输入电压幅度为〔5~700〕mV,等效负载电阻RL为8Ω下,放大通道应满足:①额定输出功率POR≥10W;②带宽BW≥〔50~10000〕Hz;③在POR下和BW内的非线性失真系数≤3%;④在POR下的效率≥55%;⑤在前置放大级输入端交流短接到地时,RL=8Ω上的交流声功率≤10mW.〔2〕自行设计并制作满足本设计任务要求的稳压电源.2.发挥部分〔1〕放大器的时间响应①方波产生:由外供正弦信号源经变换电路产生正、负极性的对称方波:频率为1000Hz、上升时间≤1μs、峰-峰值电压为200mVpp.用上述方波激励放大通道时,在RL=8Ω下,放大通道应满足:②额定输出功率POR≥10W;带宽BW≥〔50~10000〕Hz;③在POR下输出波形上升时间和下降时间≤12μs;④在POR下输出波形顶部斜降≤2%;⑤在POR下输出波形过冲量≤5%.〔2〕放大通道性能指标的提高和实用功能的扩展〔例如提高效率、减小非线性失真等〕.三、评分意见题目二实用信号源的设计和制作一、任务在给定±15V电源电压条件下,设计并制作一个正弦波和脉冲波信号源.二、要求1.基本要求〔1〕正弦波信号源①信号频率:20Hz~20kHz步进调整,步长为5Hz②频率稳定度:优于10-4③非线性失真系数≤3%〔2〕脉冲波信号源①信号频率:20Hz~20kHz步进调整,步长为5Hz②上升时间和下降时间:≤1μs③平顶斜降:≤5%④脉冲占空比:2%~98%步进可调,步长为2%〔3〕上述两个信号源公共要求①频率可预置.②在负载为600Ω时,输出幅度为3V.③完成5位频率的数字显示.2.发挥部分〔1〕正弦波和脉冲波频率步长改为1Hz.〔2〕正弦波和脉冲波幅度可步进调整,调整范围为100mV~3V,步长为100mV.〔3〕正弦波和脉冲波频率可自动步进,步长为1Hz.〔4〕降低正弦波非线性失真系数.三、评分标准题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机.1.无线电遥控发射机2.无线电遥控接收机二、要求1.基本要求〔1〕工作频率:fo=6~10MHz中任选一种频率.〔2〕调制方式:AM、FM或FSK……任选一种.〔3〕输出功率:不大于20mW〔在标准75Ω假负载上〕.〔4〕遥控对象:8个,被控设备用LED分别代替,LED发光表示工作.〔5〕接收机距离发射机不小于10m.2.发挥部分〔1〕8路设备中的一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数.〔2〕在一定发射功率下〔不大于20mW〕,尽量增大接收距离.〔3〕增加信道抗干扰措施.〔4〕尽量降低电源功耗.注:不能采用现成的收、发信机整机.题目四简易电阻、电容和电感测试仪一、任务设计并制作一台数字显示的电阻、电容和电感参数测试仪,示意框图如下:二、要求1.基本要求〔1〕测量范围:电阻100Ω~1MΩ;电容100pF~10000pF;电感100μH~10mH.〔2〕测量精度:±5% .〔3〕制作4位数码管显示器,显示测量数值,并用发光二极管分别指示所测元件的类型和单位. 2.发挥部分〔1〕扩大测量范围.〔2〕提高测量精度.〔3〕测量量程自动转换.三、评分意见第三届〔1997年〕全国大学生电子设计竞赛题目A题直流稳定电源一、任务设计并制作交流变换为直流的稳定电源.二、要求1.基本要求〔1〕稳压电源在输入电压220V、50Hz、电压变化范围+15%~-20%条件下:a.输出电压可调范围为+9V~+12Vb.最大输出电流为1.5Ac.电压调整率≤0.2%〔输入电压220V变化范围+15%~-20%下,空载到满载〕d.负载调整率≤1%〔最低输入电压下,满载〕e.纹波电压〔峰-峰值〕≤5mV〔最低输入电压下,满载〕f.效率≥40%〔输出电压9V、输入电压220V下,满载〕g.具有过流与短路保护功能〔2〕稳流电源在输入电压固定为+12V的条件下:a.输出电流:4~20mA可调b.负载调整率≤1%〔输入电压+12V、负载电阻由200Ω~300Ω变化时,输出电流为20mA时的相对变化率〕〔3〕DC-DC变换器在输入电压为+9V~+12V条件下:a.输出电压为+100V,输出电流为10mAb.电压调整率≤1%〔输入电压变化范围+9V~+12V〕c.负载调整率≤1%〔输入电压+12V下,空载到满载〕d.纹波电压〔峰-峰值〕≤100mV 〔输入电压+9V下,满载〕2.发挥部分〔1〕扩充功能a.排除短路故障后,自动恢复为正常状态b.过热保护c.防止开、关机时产生的"过冲"〔2〕提高稳压电源的技术指标a.提高电压调整率和负载调整率b.扩大输出电压调节范围和提高最大输出电流值〔3〕改善DC-DC变换器a.提高效率〔在100V、100mA下〕b.提高输出电压〔4〕用数字显示输出电压和输出电流三、评分意见B题简易数字频率计一、任务设计并制作一台数字显示的简易频率计.二、要求1.基本要求〔1〕频率测量a.测量范围信号:方波、正弦波;幅度:0.5V~5V;频率:1Hz~1MHzb.测量误差≤0.1%〔2〕周期测量a.测量范围信号:方波、正弦波;幅度:0.5V~5V;频率:1Hz~1MHzb.测量误差≤0.1%〔3〕脉冲宽度测量a.测量范围信号:脉冲波;幅度:0.5V~5V;脉冲宽度≥100μsb.测量误差≤1%〔4〕显示器十进制数字显示,显示刷新时间1~10秒连续可调,对上述三种测量功能分别用不同颜色的发光二极管指示.〔5〕具有自校功能,时标信号频率为1MHz.〔6〕自行设计并制作满足本设计任务要求的稳压电源.2.发挥部分〔1〕扩展频率测量范围为0.1Hz~10MHz〔信号幅度0.5V~5V〕,测量误差降低为0.01%〔最大闸门时间≤10s〕.〔2〕测量并显示周期脉冲信号〔幅度0.5V~5V、频率1Hz~1kHz〕的占空比,占空比变化范围为10%~90%,测量误差≤1% .〔3〕在1Hz~1MHz范围内与测量误差≤1%的条件下,进行小信号的频率测量,提出并实现抗干扰的措施.三、评分意见C题水温控制系统一、任务设计并制作一个水温自动控制系统,控制对象为1升净水,容器为搪瓷器皿.水温可以在一定范围内由人工设定,并能在环境温度降低时实现自动控制,以保持设定的温度基本不变.二、要求1.基本要求〔1〕温度设定范围为40~90℃,最小区分度为1℃,标定温度≤1℃.〔2〕环境温度降低时〔例如用电风扇降温〕温度控制的静态误差≤1℃.〔3〕用十进制数码管显示水的实际温度.2.发挥部分〔1〕采用适当的控制方法,当设定温度突变〔由40℃提高到60℃〕时,减小系统的调节时间和超调量.〔2〕温度控制的静态误差≤0.2℃.〔3〕在设定温度发生突变〔由40℃提高到60℃〕时,自动打印水温随时间变化的曲线.三、评分意见D题调幅广播收音机*一、任务利用所提供的元器件〔附有资料〕制作一个中波广播收音机.二、要求1.基本要求〔1〕接收频率范围:540kHz~1600kHz;〔2〕调谐方式:手动电调谐;〔3〕输出功率:≥100mW;〔4〕测量灵敏度、选择性、镜像抑制比和电调谐特性〔测量时用信号发生器直接注入〕;写明测试方法,记录实测值,画出曲线.2.发挥部分〔1〕自动和手动搜索电台并有存储功能〔可利用所提供的锁相环器件,或其它方法实现〕;〔2〕可预置电台数目:预置电台数目≥10个;〔3〕显示预置电台序号;〔4〕特色与创新〔例如:提高性能指标,全机用单一+3V电源供电,节电,显示电台频率等〕.三、评分意见四、说明1.电调谐特性是指输入信号与变容二极管控制电压之间的关系曲线.2.所提供的元器件清单〔其它元器件自备〕〔1〕调幅收音机单片机集成电路〔带有小功率放大器〕,型号:CX1600P/M;〔2〕调幅收音机输入回路线圈和磁性天线;〔3〕变容二极管,型号:SVC341;〔4〕本振线圈;〔5〕用于电调谐的锁相频率合成器集成电路,型号:LC7218〔可选件〕;〔6〕7.2MHz晶体〔可选件〕.3.在设计报告前附一篇400字以内的报告摘要.*此题是全国专家组与SONY公司专家合作的命题, SONY公司提供了专用IC芯片和英文资料等. 第四届〔1999年〕全国大学生电子设计竞赛题目A题测量放大器一、题目:测量放大器二、任务设计并制作一个测量放大器与所用的直流稳压电源.参见图1.输入信号VI取自桥式测量电路的输出.当R1=R2=R3=R4时,VI=0.R2改变时,产生VI ¹0的电压信号.测量电路与放大器之间有1米长的连接线.三、要求1. 基本要求<1> 测量放大器a、差模电压放大倍数A VD=1~500,可手动调节;b、最大输出电压为±10V,非线性误差< 0.5%;c、在输入共模电压+7.5V~-7.5V范围内,共模抑制比KCMR >105 ;d、在A VD=500时,输出端噪声电压的峰-峰值小于1V;e、通频带0~10Hz ;f、直流电压放大器的差模输入电阻≥2MW〔可不测试,由电路设计予以保证〕.<2> 电源设计并制作上述放大器所用的直流稳压电源.由单相220V交流电压供电.交流电压变化范围为+10%~-15%.<3> 设计并制作一个信号变换放大器,参见图2.将函数发生器单端输出的正弦电压信号不失真地转换为双端输出信号,用作测量直流电压放大器频率特性的输入信号.2.发挥部分〔1〕提高差模电压放大倍数至A VD=1000,同时减小输出端噪声电压.〔2〕在满足基本要求<1>中对输出端噪声电压和共模抑制比要求的条件下,将通频带展宽为0~100Hz 以上.〔3〕提高电路的共模抑制比.〔4〕差模电压放大倍数A VD可预置并显示,预置范围1~1000,步距为1,同时应满足基本要求<1>中对共模抑制比和噪声电压的要求.〔5〕其它〔例如改善放大器性能的其它措施等〕.四、评分意见五、说明直流电压放大器部分只允许采用通用型集成运算放大器和必要的其它元器件组成,不能使用单片集成的测量放大器或其它定型的测量放大器产品.B题数字式工频有效值多用表一、题目数字式工频有效值多用表二、任务设计并制作一个能同时对一路工频交流电〔频率波动范围为50 ±1Hz、有失真的正弦波〕的电压有效值、电流有效值、有功功率、无功功率、功率因数进行测量的数字式多用表.参见附图.三、要求1.基本要求〔1〕测量功能与量程范围a、交流电压:0~500V;c、有功功率:0~25kW;d、无功功率:0~25kvar;e、功率因数〔有功功率/视在功率〕:0~1 .为便于本试题的设计与制作,设定待测0~500V的交流电压、0~50A的交流电流均已经相应的变换器转换为0~5V的交流电压.〔2〕准确度a、显示为位〔0.000~4.999〕,有过量程指示;b、交流电压和交流电流:±〔0.8%读数+5个字〕,例:当被测电压为300V时,读数误差应小于±〔0.8%×300V+0.5V〕=±2.9V ;c、有功功率和无功功率:±〔1.5%读数+8个字〕;d、功率因数:±0.01 .〔3〕功能选择:用按键选择交流电压、交流电流、有功功率、无功功率和功率因数的测量与显示. 2.发挥部分〔1〕用按键选择电压基波与总谐波的有效值测量与显示.〔2〕具有量程自动转换功能,当变换器输出的电压值小于0.5V时,能自动提高分辨力达0.01V.〔3〕用按键控制实现交流电压、交流电流、有功功率、无功功率在测试过程中的最大值、最小值测量.〔4〕其它〔例如扩展功能,提高性能〕.五、说明1.调试时可用函数发生器输出的正弦信号电压作为一路交流电压信号;再经移相输出代表同一路的电流信号.2.检查交流电压、交流电流有效值测量功能时,可采用函数发生器输出的对称方波信号.电压基波、谐波的测试可用函数发生器输出的对称方波作为标准信号,测试结果应与理论值进行比较分析.C题频率特性测试仪一、题目频率特性测试仪二、任务设计并制作一个频率特性测试系统,包含测试信号源、被测网络、检波与显示三部分.三、要求1.基本要求〔1〕制作幅频特性测试仪a、频率范围:100Hz~100kHz;b、频率步进:10Hz;c、频率稳定度:10-4;d、测量精度:5%;e、能在全频范围和特定频率范围内自动步进测量,可手动预置测量范围与步进频率值;f、LED显示,频率显示为5位,电压显示为3位,并能打印输出.〔2〕制作一被测网络a、电路型式:阻容双T网络;b、中心频率:5kHz;c、带宽:±50Hz;d、计算出网络的幅频和相频特性,并绘制相位曲线;e、用所制作的幅频特性测试仪测试自制的被测网络的幅频特性.2.发挥部分〔1〕制作相频特性测试仪a、频率范围:500Hz~10kHz;b、相位度数显示:相位值显示为三位,另以一位作符号显示;c、测量精度:3°.〔2〕用示波器显示幅频特性.〔3〕在示波器上同时显示幅频和相频特性.〔4〕其它.四、评分意见五、说明发挥部分<2>、<3>均用所制作的频率特性测试仪测试自制的被测网络的幅频特性和相频特性.D题短波调频接收机一、题目短波调频接收机二、任务设计并制作一个短波调频接收机,方框图如下:三、要求1.基本要求〔1〕接收频率〔f0〕范围:8MHz~10MHz;〔2〕接收信号为20Hz~1000Hz音频调频信号,频偏为3kHz;〔3〕最大不失真输出功率≥100mW<8W>;〔4〕接收灵敏度≤5mV;〔5〕通频带:f0±4kHz为-3dB;〔6〕选择性:f0±10kHz为-30dB;〔7〕镜像抑制比≥20dB.2.发挥部分〔1〕可实现多种自动程控频率搜索模式〔如全频率范围搜索,特定频率范围内搜索等〕,全频率范围搜索时间≤2分钟;〔2〕能显示接收频率范围内的调频电台载频值,显示载波频率的误差≤±5kHz;〔3〕进一步提高灵敏度;〔4〕可存储已搜索到的电台,存台数不少于20;〔5〕其它.四、评分意见E题数字化语音存储与回放系统一、题目数字化语音存储与回放系统二、任务设计并制作一个数字化语音存储与回放系统,其示意图如下:三、要求1.基本要求〔1〕放大器1的增益为46dB,放大器2的增益为40dB,增益均可调;〔2〕带通滤波器:通带为300Hz~3.4kHz ;〔3〕ADC:采样频率f s=8kHz,字长=8位;〔4〕语音存储时间≥10秒;〔5〕DAC:变换频率f c=8kHz,字长=8位;〔6〕回放语音质量良好.2.发挥部分在保证语音质量的前提下:〔1〕减少系统噪声电平,增加自动音量控制功能;〔2〕语音存储时间增加至20秒以上;〔3〕提高存储器的利用率〔在原有存储容量不变的前提下,提高语音存储时间〕;〔4〕其它〔例如:校正等〕.四、评分意见项目满分基本要求设计与总结报告:方案设计与论证,理论分析与计算,电路图,测试方法与数据,对测试结果的分析50 实际制作完成情况50发挥部分完成第一项15 完成第二项 5 完成第三项15 完成第四项15五、说明不能使用单片语音专用芯片实现本系统.第五届〔2001年〕全国大学生电子设计竞赛题目A题波形发生器一、任务设计制作一个波形发生器,该波形发生器能产生正弦波、方波、三角波和由用户编辑的特定形状波形.示意图如下:二、要求1.基本要求〔1〕具有产生正弦波、方波、三角波三种周期性波形的功能.〔2〕用键盘输入编辑生成上述三种波形〔同周期〕的线性组合波形,以与由基波与其谐波〔5次以下〕线性组合的波形.〔3〕具有波形存储功能.〔4〕输出波形的频率范围为100Hz~20kHz〔非正弦波频率按10次谐波计算〕;重复频率可调,频率步进间隔≤100Hz.〔5〕输出波形幅度范围0~5V〔峰-峰值〕,可按步进0.1V〔峰-峰值〕调整.〔6〕具有显示输出波形的类型、重复频率〔周期〕和幅度的功能.2.发挥部分〔1〕输出波形频率范围扩展至100Hz~200kHz.〔2〕用键盘或其他输入装置产生任意波形.〔3〕增加稳幅输出功能,当负载变化时,输出电压幅度变化不大于±3%〔负载电阻变化范围:100Ω~∞〕.〔4〕具有掉电存储功能,可存储掉电前用户编辑的波形和设置.〔5〕可产生单次或多次〔1000次以下〕特定波形〔如产生1个半周期三角波输出〕.〔6〕其它〔如增加频谱分析、失真度分析、频率扩展>200kHz、扫频输出等功能〕.B题简易数字存储示波器一、任务设计并制作一台用普通示波器显示被测波形的简易数字存储示波器,示意图如下:二、要求1.基本要求〔1〕要求仪器具有单次触发存储显示方式,即每按动一次"单次触发"键,仪器在满足触发条件时,能对被测周期信号或单次非周期信号进行一次采集与存储,然后连续显示.〔2〕要求仪器的输入阻抗大于100kΩ,垂直分辨率为32级/div,水平分辨率为20点/div;设示波器显示屏水平刻度为10div,垂直刻度为8div.〔3〕要求设置0.2s/div、0.2ms/div、20μs/div三档扫描速度,仪器的频率范围为DC~50kHz,误差≤5%.〔4〕要求设置0.1V/div、1V/div二档垂直灵敏度,误差≤5%.〔5〕仪器的触发电路采用内触发方式,要求上升沿触发、触发电平可调.〔6〕观测波形无明显失真.2.发挥部分〔1〕增加连续触发存储显示方式,在这种方式下,仪器能连续对信号进行采集、存储并实时显示,且具有锁存〔按"锁存"键即可存储当前波形〕功能.〔2〕增加双踪示波功能,能同时显示两路被测信号波形.〔3〕增加水平移动扩展显示功能,要求存储深度增加一倍,并且能通过操作"移动" 键显示被存储信号波形的任一部分.〔4〕垂直灵敏度增加0.01V/div档,以提高仪器的垂直灵敏度,并尽力减小输入短路时的输出噪声电压.〔5〕其它.三、评分标准四、说明测试过程中,不能对普通示波器进行操作和调整.C题自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间的小汽车.允许用玩具汽车改装,但不能用人工遥控〔包括有线和无线遥控〕.跑道宽度0.5m,表面贴有白纸,两侧有挡板,挡板与地面垂直,其高度不低于20cm.在跑道的B、C、D、E、F、G各点处画有2cm宽的黑线,各段的长度如图1所示.二、要求1.基本要求〔1〕车辆从起跑线出发〔出发前,车体不得超出起跑线〕,到达终点线后停留10秒,然后自动返回起跑线〔允许倒车返回〕.往返一次的时间应力求最短〔从合上汽车电源开关开始计时〕.〔2〕到达终点线和返回起跑线时,停车位置离起跑线和终点线偏差应最小〔以车辆中心点与终点线或起跑线中心线之间距离作为偏差的测量值〕.〔3〕D~E间为限速区,车辆往返均要求以低速通过,通过时间不得少于8秒,但不允许在限速区内停车. 2.发挥部分〔1〕自动记录、显示一次往返时间〔记录显示装置要求安装在车上〕.〔2〕自动记录、显示行驶距离〔记录显示装置要求安装在车上〕.〔3〕其它特色与创新.三、评分标准四、说明〔1〕不允许在跑道内外区域另外设置任何标志或检测装置.〔2〕车辆〔含在车体上附加的任何装置〕外围尺寸的限制:长度≤35 cm,宽度≤15cm.〔3〕必须在车身顶部明显标出车辆中心点位置,即横向与纵向两条中心线的交点.D题高效率音频功率放大器一、任务设计并制作一个高效率音频功率放大器与其参数的测量、显示装置.功率放大器的电源电压为+5V〔电路其他部分的电源电压不限〕,负载为8Ω电阻.二、要求1.基本要求〔1〕功率放大器a.3dB通频带为300Hz~3400Hz,输出正弦信号无明显失真.b.最大不失真输出功率≥1W.c.输入阻抗>10k,电压放大倍数1~20连续可调.d.低频噪声电压〔20kHz以下〕≤10mv,在电压放大倍数为10,输入端对地交流短路时测量.e.在输出功率500mW时测量的功率放大器效率〔输出功率/放大器总功耗〕≥50%.〔2〕设计并制作一个放大倍数为1的信号变换电路,将功率放大器双端输出的信号转换为单端输出,经RC 滤波供外接测试仪表用,如图1所示. 图1中,高效率功率放大器组成框图可参见本题第四项"说明".〔3〕设计并制作一个测量放大器输出功率的装置,要求具有3位数字显示,精度优于5%.2.发挥部分〔1〕3dB通频带扩展至300Hz~20kHz.〔2〕输出功率保持为200mW,尽量提高放大器效率.〔3〕输出功率保持为200mW,尽量降低放大器电源电压.〔4〕增加输出短路保护功能.〔5〕其它.三、评分标准完成第〔5〕项10四、说明1.采用开关方式实现低频功率放大〔即D类放大〕是提高效率的主要途径之一, D类放大原理框图如图2.本设计中如果采用D类放大方式,不允许使用D类功率放大集成电路.2.效率计算中的放大器总功耗是指功率放大器部分的总电流乘以供电电压〔+5V〕,不包括"基本要求"中第〔2〕、〔3〕项涉与的电路部分功耗.制作时要注意便于效率测试.3.在整个测试过程中,要求输出波形无明显失真.E题数据采集与传输系统一、任务设计制作一个用于8路模拟信号采集与单向传输系统.系统方框图参见图1.二、要求1.基本要求〔1〕被测电压为8路0~5V分别可调的直流电压.系统具有在发送端设定8路顺序循环采集与指定某一路采集的功能.〔2〕采用8位A/D变换器.〔3〕采用3dB带宽为30kHz~50kHz的带通滤波器〔带外衰减优于35dB/十倍频程〕作为模拟信道.〔4〕调制器输出的信号峰-峰值vsp-p为0~1V可变,码元速率16k波特〔码元/秒〕;制作一个时钟频率可变的测试码发生器〔如0101…码等〕,用于测试传输速率.〔5〕在接收端具有显示功能,要求显示被测路数和被测电压值.2.发挥部分〔1〕设计制作一个用伪随机码形成的噪声模拟发生器,伪随机码时钟频率为96kHz,周期为127位码元,生成多项式采用.其输出峰-峰值为0~1V连续可调.〔2〕设计一个加法电路,将调制器输出与噪声电压相加送入模拟信道.在解调器输入端测量信号与噪声峰-峰值之比〔〕,当其比值分别为1、3、5时,进行误码测试.测试方法:在8路顺序循环采集模式下,监视某一路的显示,检查接收数据的误码情况,监视时间为1分钟.〔3〕在〔〕=3时,尽量提高传输速率,用上述第〔2〕项的测试方法,检查接收数据的误码情况.〔4〕其它〔如自制用来定量测量系统误码的简易误码率测试仪,其方框图见图2〕.项目满分基本要求设计与总结报告:方案比较、设计与论证,理论分析与计算,电路图与有关设计文件,测试方法与仪器,测试数据与测试结果分析.50 实际制作完成情况50发挥部分完成第〔1〕项 5 完成第〔2〕项20 完成第〔3〕项15 完成第〔4〕项10。

全国大学生电子设计大赛之历年全国赛题篇(Word版)历年电子竞赛归纳总结

全国大学生电子设计大赛之历年全国赛题篇(Word版)历年电子竞赛归纳总结
2000年电子设计竞赛题目共计:2+4+4+5=15
21世纪内截止2008年电子设计竞赛题目共计:6+6+7+(5+4)=28
积分式直流数字电压表(G题)
【高职高专组】
数据采集与处理类
题目二 多路数据采集系统
E题数字化语音存储与回放系统
E题 数据采集与传输自动往返电动小汽车
简易智能电动车(E题)
液体点滴速度监控装置(F题)
悬挂运动控制系统(E题)
电动车跷跷板(F题)
电动车跷跷板(J题)
【高职高专组】
【高职高专组】
仪器仪表类
题目四 简易电阻、电容和电感测试仪
B题 简易数字频率计
B题 数字式工频有效值多用表
C题 频率特性测试仪
B题 简易数字存储示波器
低频数字式相位测量仪(C题)
简易逻辑分析仪(D题)
集成运放测试仪(B题)
简易频谱分析仪(C题)
音频信号分析仪(A题)数字示波器(C题)
程控滤波器(D题)
电压控制LC振荡器(A)
A正弦信号发生器
信号发生器(H题)
【高职高专组】
高频无线电类
题目三 简易无线电遥控系统
D题 调幅广播收音机
D题 短波调频接收机
F题 调频收音机
单工无线呼叫系统(D题)
无线识别装置(B题)
放大器类
题目一 实用低频功率放大器
A题测量放大器
D题高效率音频功率放大器
宽带放大器(B)
可控放大器(I题)
1994年
1995年
1997年
1999年
2001年
2003年
2005年
2007年

全国大学生电子设计大赛控制类重点题目

全国大学生电子设计大赛控制类重点题目
温度范围:-40~60℃(测量精度在 20℃时为±0.2℃); 相对湿度:0~100%(测量精度在 20℃时为±1%); 风向风速:0.4~75m/s(测量精度为±0.17m/s); 气 压:95~105kpa(测量精度为±0.1 kpa)。 2.发挥部分 (1)采用 GSM 短信模式传输当时的天气实况数据和报文。接收装置发出请求测 量的命令,测量装置回复各项参数。 (2)接受装置可定时、手动查询当前及历史记录,具备打印功能。 (3)尽量减少测量功耗。 (4)其它。
更多资讯请访问人人主页:/7leaves
便携式气象仪
一、任务
设计并制作一个便携式气象检测仪(包括测量装置和接收装置,通过无线 方式通信)。
GPS
LCD
LCD
二、要求
1.基本要求 (1)测量并显示风向、风速、温度、湿度、气压等基本气象要素。 (2)提供测试点的位置(经纬度、海拔高度),时间参数。 (3)范围及精度:
三、说明
(1)允许使用单片机最小系统; (2)升温和降温驱动电路自行设计制作,不允许使用成品模块; (3)电路制作注意节能低功耗; (4)为了测试的方便,测量水温时要求在容器内自行给定一个位置,测试时放
置玻璃水银温度计,作为标准温度计; (5)避免测试过程出现烧伤现象,注意做好保护措施。
更多资讯请访问人人主页:/7leaves
更多资讯请访问人人主页:/7leaves
三、评分标准
项目
满分
设计与总结报告:方案比较、设计与论证,理论分析与计
算,电路图 50
基本要求 及有关设计文件、测试方法与仪器,测试数据及测试结果 分析。
实际制作完成情况
50
完成(1)项
25
完成(2)项
15

电子设计大赛控制类题目汇总

电子设计大赛控制类题目汇总

电子设计大赛控制类题目汇总全国大学生电子设计竞赛历年题目(1994-2011)第一届(1994年)全国大学生电子设计竞赛题目题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机。

1.无线电遥控发射机2.无线电遥控接收机二、要求1.基本要求(1)工作频率:fo=6~10MHz中任选一种频率。

(2)调制方式:AM、FM或FSK……任选一种。

(3)输出功率:不大于20mW(在标准75Ω假负载上)。

(4)遥控对象:8个,被控设备用LED分别代替,LED发光表示工作。

(5)接收机距离发射机不小于10m。

2.发挥部分(1)8路设备中的一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数。

(2)在一定发射功率下(不大于20mW),尽量增大接收距离。

(3)增加信道抗干扰措施。

(4)尽量降低电源功耗。

注:不能采用现成的收、发信机整机。

三、评分意见项目得分基本要求设计与总结报告:方案设计与论证,理论计算与分析,电路图,测试方法与数据,结果分析50 实际制作完成情况50发挥部分完成第(1)项12 完成第(2)项8 完成第(3)项 5 完成第(4)项 5 特色与创新20电子设计大赛控制类题目汇总·控制类的题目均要注意外界的干扰。

要采取一定的屏蔽措施。

·涉及到电机时要考虑控制部分和电机部分,分开供电。

双电源供电。

将电动机驱动电源与单片机以及其周边电路完全隔离,利用光电耦合传输信号。

这样做虽然不如单电源方便灵活,但可以将电动机所造成的干扰彻底消除,提高了系统稳定性。

·掌握各种算法。

第三届(1997年)C题水温控制系统一、任务设计并制作一个水温自动控制系统,控制对象为1升净水,容器为搪瓷器皿。

水温可以在一定范围内由人工设定,并能在环境温度降低时实现自动控制,以保持设定的温度基本不变。

二、要求1.基本要求(1)温度设定范围为40~90℃,最小区分度为1℃,标定温度≤1℃。

(2)环境温度降低时(例如用电风扇降温)温度控制的静态误差≤1℃。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

全国大学生电子设计竞赛历年题目(1994-2011)第一届(1994年)全国大学生电子设计竞赛题目题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机。

1.无线电遥控发射机2.无线电遥控接收机二、要求1.基本要求(1)工作频率:fo=6~10MHz中任选一种频率。

(2)调制方式:AM、FM或FSK……任选一种。

(3)输出功率:不大于20mW(在标准75Ω假负载上)。

(4)遥控对象:8个,被控设备用LED分别代替,LED发光表示工作。

(5)接收机距离发射机不小于10m。

2.发挥部分(1)8路设备中的一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数。

(2)在一定发射功率下(不大于20mW),尽量增大接收距离。

(3)增加信道抗干扰措施。

(4)尽量降低电源功耗。

注:不能采用现成的收、发信机整机。

三、评分意见电子设计大赛控制类题目汇总·控制类的题目均要注意外界的干扰。

要采取一定的屏蔽措施。

·涉及到电机时要考虑控制部分和电机部分,分开供电。

双电源供电。

将电动机驱动电源与单片机以及其周边电路完全隔离,利用光电耦合传输信号。

这样做虽然不如单电源方便灵活,但可以将电动机所造成的干扰彻底消除,提高了系统稳定性。

·掌握各种算法。

第三届(1997年)C题水温控制系统一、任务设计并制作一个水温自动控制系统,控制对象为1升净水,容器为搪瓷器皿。

水温可以在一定范围内由人工设定,并能在环境温度降低时实现自动控制,以保持设定的温度基本不变。

二、要求1.基本要求(1)温度设定范围为40~90℃,最小区分度为1℃,标定温度≤1℃。

(2)环境温度降低时(例如用电风扇降温)温度控制的静态误差≤1℃。

(3)用十进制数码管显示水的实际温度。

2.发挥部分(1)采用适当的控制方法,当设定温度突变(由40℃提高到60℃)时,减小系统的调节时间和超调量。

(2)温度控制的静态误差≤0.2℃。

(3)在设定温度发生突变(由40℃提高到60℃)时,自动打印水温随时间变化的曲线。

三、评分意见四、说明(1)加热器用1千瓦电炉。

(2)如果采用单片机控制,允许使用已右的单片机最小系统电路板(3)数码显示部分可以便用数码显示模块。

(4)测量水温时只要求在容器内任意设置一个测量点。

(5)在设计报告前附一篇400字以内的报告摘要。

赛题分析:一、赛题要点:水温的范围水温调节的误差水温变化的速度打印水温变化的曲线二、参考设计方案1、水温的测量。

温度传感器(参考型号AD590K)2、加热水。

用脉冲移相触发可控硅来调节加热丝有效功率。

3、控制算法。

采用分段非线性加积分分离PI算法进行温度控制。

模糊控制算法三、一些设计中的创新1、加入报警装置,当温度变化过大时,报警。

2、通过键盘在线打印曲线与数据。

3、加入语音模块。

四、设计中的注意事项若采用1000w电炉加热1L水,控制对象的数学模型难以准确确定,所以要通过实验总结其控制特性,以确定控制算法的各项参数。

第五届(2001年)C题自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间的小汽车。

允许用玩具汽车改装,但不能用人工遥控(包括有线和无线遥控)。

跑道宽度0.5m,表面贴有白纸,两侧有挡板,挡板与地面垂直,其高度不低于20cm。

在跑道的B、C、D、E、F、G各点处画有2cm宽的黑线,各段的长度如图1所示。

二、要求1.基本要求(1)车辆从起跑线出发(出发前,车体不得超出起跑线),到达终点线后停留10秒,然后自动返回起跑线(允许倒车返回)。

往返一次的时间应力求最短(从合上汽车电源开关开始计时)。

(2)到达终点线和返回起跑线时,停车位置离起跑线和终点线偏差应最小(以车辆中心点与终点线或起跑线中心线之间距离作为偏差的测量值)。

(3)D~E间为限速区,车辆往返均要求以低速通过,通过时间不得少于8秒,但不允许在限速区内停车。

2.发挥部分(1)自动记录、显示一次往返时间(记录显示装置要求安装在车上)。

(2)自动记录、显示行驶距离(记录显示装置要求安装在车上)。

(3)其它特色与创新。

三、评分标准四、说明(1)不允许在跑道内外区域另外设置任何标志或检测装置。

(2)车辆(含在车体上附加的任何装置)外围尺寸的限制:长度≤35 cm,宽度≤15cm。

(3)必须在车身顶部明显标出车辆中心点位置,即横向与纵向两条中心线的交点。

赛题分析一、题目要点1、要求往返一次的时间最短,中间有限速区,接近终点也要减速,故要时时对小车的速度进行调整。

2、限速区低速通过,接近终点要减速。

故要准确判断加速减速的区域,即要精确定位。

3、前轮方向要有纠偏装置,防止小车撞到挡板。

4.、车速、行驶距离要显示。

二、参考设计1、控制系统。

采用两片单片机分工协作。

2、车速和距离的检测。

检测仪器应安装在前轮。

因为后轮刹车时易打滑和反转。

○1断续式光电开关。

由于该开关是沟槽结构,可以将其置于固定轴上,再在车轮上均匀地固定多个遮光条。

让其恰好通过沟槽,产生一个个脉冲。

通过脉冲的计数,对速度进行测量。

○2开关式霍尔传感器。

该器件内部由三片霍尔金属相组成,当磁铁正对金属板时,出于霍尔效应,金属板发生横向导通,因此可以在车轮上安装磁片、而将霍尔集成片安装固定在轴上,通过对脉冲的计数进行车速测量。

○3光电码盘。

3、路面黑线检测。

○1脉冲调制的反射式红外发射—接收器○2光电传感器。

传感器的放置位置可以使小车底部的前中后,也可以是小车前面。

根据不同的位置,采用不同的算法分析。

4、停车方案。

满速前进,临近终点反向制动.到终点后再反向制动断电即停。

5、限速方案。

反向制动-----正向驱动-----反问驱动------正向驱动的循环驱动过程。

该方案通过单片机精确的驱动信号,使反向制动时间小于正向驱动时间,以达到小车总体向前缓速前进。

6、避免小车碰壁的方案。

○1超声波传感器。

超声波传感器可以给CPU提供足够精确的位置信息,使得CPU可以根据该信息精确调整小车的运行方向和状态,使小车在运行时达到最小的横向抖动。

单片机根据发射和接收到超声波的时间差判断小车离挡板的长度,根据这个数据发出前轮左转、右转或保持方向的指令.从而实现自动校正行车路线,少撞墙而快速地往返。

○2光电传感器完成对左右挡板的检测。

同时为了减小车与挡板相撞时的摩擦,可以在车体的四个角加装四个小滑轮。

三、设计中的亮点1、加入语音模块。

2、可以用实验的方法确定脉冲宽度的工作频率。

3、加装车灯,指示行驶状态。

4、刹车时,加入自动防抱死(ABS)环节。

第六届(2003年)简易智能电动车(E题)一、任务设计并制作一个简易智能电动车,其行驶路线示意图如下:二、要求1、基本要求(1)电动车从起跑线出发(车体不得超过起跑线),沿引导线到达B点。

在“直道区”铺设的白纸下沿引导线埋有1~3块宽度为15cm、长度不等的薄铁片。

电动车检测到薄铁片时需立即发出声光指示信息,并实时存储、显示在“直道区”检测到的薄铁片数目。

(2)电动车到达B点以后进入“弯道区”,沿圆弧引导线到达C点(也可脱离圆弧引导线到达C点)。

C点下埋有边长为15cm的正方形薄铁片,要求电动车到达C点检测到薄铁片后在C点处停车5秒,停车期间发出断续的声光信息。

(3)电动车在光源的引导下,通过障碍区进入停车区并到达车库。

电动车必须在两个障碍物之间通过且不得与其接触。

(4)电动车完成上述任务后应立即停车,但全程行驶时间不能大于90秒,行驶时间达到90秒时必须立即自动停车。

2、发挥部分(1)电动车在“直道区”行驶过程中,存储并显示每个薄铁片(中心线)至起跑线间的距离。

(2)电动车进入停车区域后,能进一步准确驶入车库中,要求电动车的车身完全进入车库。

(3)停车后,能准确显示电动车全程行驶时间。

(4)其它。

三、评分标准四、说明1、跑道上面铺设白纸,薄铁片置于纸下,铁片厚度为0.5~1.0mm。

2、跑道边线宽度5cm,引导线宽度2cm,可以涂墨或粘黑色胶带。

示意图中的虚线和尺寸标注线不要绘制在白纸上。

3、障碍物1、2可由包有白纸的砖组成,其长、宽、高约为50cm12cm6cm,两个障碍物分别放置在障碍区两侧的任意位置。

4、电动车允许用玩具车改装,但不能由人工遥控,其外围尺寸(含车体上附加装置)的限制为:长度≤35cm,宽度≤15cm。

5、光源采用200W白炽灯,白炽灯泡底部距地面20cm,其位置如图所示。

6、要求在电动车顶部明显标出电动车的中心点位置,即横向与纵向两条中心线的交点。

赛题分析一、题目要点1、小车的尺寸限制。

2、全程行驶时间限制,弯道速度要适宜。

3、检测到薄片且能显示金属薄片到起跑线的距离。

4、在C处停留5秒,停车期间发出断续的声光信息计时。

5、停车后,显示全程行驶时间。

6、注意到障碍物高6厘米,而光源高20厘米。

二、参考设计整个系统可以分为以下几个模块:线路跟踪金属检测光源检测避障电路路程计算模块1、路程计算。

○1光电传感器○2霍尔开关(霍尔传感器)2、线路跟踪。

○1脉冲调制的反射式红外发射接收对管。

启动时,小车跨骑在黑线上。

两个红外发射接收对管,分别安装在黑线的两侧的白色区域,输出为低电压,当走偏,位于黑线上时,输出为高电压。

因黑线较窄(2cm),为及时调整车的方向,选择比较器的阀值为2.5v,即黑白相间的位置,即开始调整。

○2光电传感器。

用三只光电开关。

一只置于轨道中间,两只置于轨道外侧,当小车脱离轨道时,即当置于中间的一只光电开关脱离轨道时,等待外面任一只检测到黑线后,做出相应的转向调整,直到中间的光电开关重新检测到黑线(即回到轨道)再恢复正向行驶。

○3色标传感器。

在小车的中部平行装有两个色标传感器,采用查询检测的方法对黑线进行检测3、金属检测。

○1电感式接近开关。

当金属物体接近开关的感应区域,开关就能无接触,无压力、无火花、迅速作出反应○2金属探测传感器(涡流型铁金属探测传感器,参考型号LJ18A3-Z/BX)4、光源检测。

光敏电阻(光敏传感器)。

只用三到五只光敏电阻就可以达到目的,只是因其对光非常敏感,所以必需为每只光敏电阻加上黑色隔离板。

在各光敏电阻间用隔板隔开如此摆放可以很好的解决探测光源方位的难题,从而正确控制小车的转向.当小车行驶方向朝向光源时,中间电阻阻值为低,当小车偏移光源方向时,由于光敏电阻间挡板的遮拦作用,两侧的电阻定有一侧为低。

参考摆放位置如下图5、避障电路。

注意到障碍物高6厘米,而光源高20厘米。

故设计避障电路时,可以先寻找光源,当找到光源后,再检测障碍物,调整前进方向。

这样做,可以节省时间。

○1超声波测距。

采用超声波传感器探测障碍物。

超声波传感器安装于小车前端,在规定的检测距离内,当探测到障碍物时,超声波传感器给出脉冲信号至单片机,单片机检测到该信号后,调整小车方向,以控制小车准确的绕过障碍物。
