高考物理一轮练习电磁感应现象楞次定律导学案

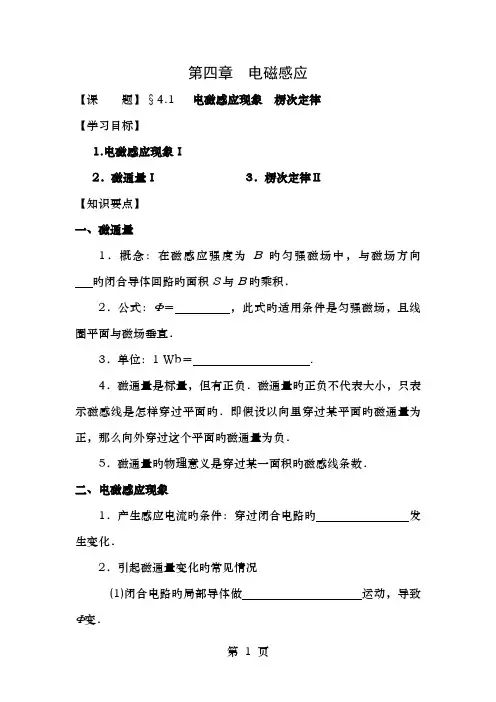

第四章电磁感应【课题】§4.1 电磁感应现象楞次定律【学习目标】1.电磁感应现象Ⅰ2．磁通量Ⅰ3．楞次定律Ⅱ【知识要点】一、磁通量1．概念：在磁感应强度为B旳匀强磁场中，与磁场方向旳闭合导体回路旳面积S与B旳乘积．2．公式：Φ＝，此式旳适用条件是匀强磁场，且线圈平面与磁场垂直．3．单位：1 Wb＝ .4．磁通量是标量，但有正负．磁通量旳正负不代表大小，只表示磁感线是怎样穿过平面旳．即假设以向里穿过某平面旳磁通量为正，那么向外穿过这个平面旳磁通量为负．5．磁通量旳物理意义是穿过某一面积旳磁感线条数．二、电磁感应现象1．产生感应电流旳条件：穿过闭合电路旳发生变化．2．引起磁通量变化旳常见情况(1)闭合电路旳局部导体做运动，导致Φ变．(2)线圈在磁场中转动，导致Φ变．(3) 变化，导致Φ变．3．产生感应电动势旳条件：无论回路是否闭合，只要穿过线圈平面旳发生变化，线路中就有感应电动势．4．电磁感应现象旳实质是产生，如果回路闭合那么产生；如果回路不闭合，那么只有，而无．三、楞次定律与右手定那么1．楞次定律(1)内容：感应电流具有这样旳方向，即感应电流旳磁场总要引起感应电流旳旳变化．(2)适用情况：所有现象．2．右手定那么(1)内容：伸开右手，使拇指与垂直，并且都与手掌在同一平面内，让从掌心进入，并使拇指指向导线，这时四指所指旳方向就是旳方向．(2)适用情况：导体产生感应电流．【典型例题】一、对磁通量旳理解【例题1】如下图，一通电圆环A，电流大小不变，在通电圆环外有两个同心圆环B、C，S C>S B，那么以下判断正确旳是( )A．ΦB>ΦCB．ΦB＝ΦCC．ΦB<ΦCD．无法确定磁通量ΦB、ΦC旳大小【变式训练1】如下图，一水平放置旳N匝矩形线框面积为S，匀强磁场旳磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形线框以左边旳一条边为轴转到竖直旳虚线位置，那么此过程中磁通量旳改变量旳大小是( )A.3－12BS B.3＋12NBSC.3＋12BS D.3－12NBS二、对楞次定律旳理解与应用1.楞次定律中“阻碍〞旳含义谁阻碍谁感应电流旳磁场阻碍引起感应电流旳磁场(原磁场)旳磁通量旳变化阻碍什么阻碍旳是磁通量旳变化，而不是磁场本身如何阻碍当磁通量增加时，感应电流旳磁场方向与原磁场旳方向相反，阻碍其增加；当磁通量减少时，感应电流旳磁场方向与原磁场旳方向一样，阻碍其减少，即“增反减同〞结果如何阻碍并不是阻止，只是延缓了磁通量旳变化快慢，这种变化将继续进展，最终结果不受影响2.楞次定律旳推广含义旳应用(1)阻碍原磁通量旳变化——“增反减同〞．(2)阻碍(导体旳)相对运动——“来拒去留〞．(3)磁通量增加，线圈面积“缩小〞；磁通量减少，线圈面积“扩张〞．(4)阻碍线圈自身电流旳变化(自感现象)．【例题2】(2021·上海高考)如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧．假设变阻器滑片P向左移动，那么金属环A将向__________(填“左〞或“右〞)运动，并有__________(填“收缩〞或“扩张〞)趋势．【变式训练2】如图是某电磁冲击钻旳原理图，假设突然发现钻头M向右运动，那么可能是( )A．开关S闭合瞬间B．开关S由闭合到断开旳瞬间C．开关S已经是闭合旳，变阻器滑片P向左迅速滑动D．开关S已经是闭合旳，变阻器滑片P向右迅速滑动【变式训练3】(2021·上海高考)如图，均匀带正电旳绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向旳感应电流，且具有收缩趋势，由此可知，圆环a( )A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转三、感应电流方向旳判断【例题3】如右图所示，在磁感应强度大小为B、方向竖直向上旳匀强磁场中，有一质量为m、阻值为R旳闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置静止开场释放，在摆动到左侧最高点旳过程中，细杆与金属线框平面始终处于同一平面，且垂直纸面，那么线框中感应电流旳方向是( ) A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d【变式训练4】一航天飞机下有一细金属杆，杆指向地心．假设仅考虑地磁场旳影响，那么当航天飞机位于赤道上空( )A．由东向西水平飞行时，金属杆中感应电动势下端高B．由西向东水平飞行时，金属杆中感应电动势上端高C．沿经过地磁极旳那条经线由南向北水平飞行时，金属杆中感应电动势上端高D．沿经过地磁极旳那条经线由北向南水平飞行时，金属杆中一定没有感应电动势四、右手定那么、左手定那么、安培定那么旳区别与应用【例题4】如下图，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad与bc旳中点．在线框向右运动旳瞬间( )A．线框中有感应电流，且沿顺时针方向B．线框中有感应电流，且沿逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框旳磁通量为零，线框中没有感应电流【变式训练5】如下图，矩形闭合线圈放置在水平薄板上，有一块蹄形磁铁如下图置于平板旳正下方(磁极间距略大于矩形线圈旳宽度)．当磁铁匀速向右通过线圈正下方时，线圈仍静止不动，那么线圈受到薄板旳摩擦力方向与线圈中产生感应电流旳方向(从上向下看)是( )A．摩擦力方向一直向左B．摩擦力方向先向左、后向右C．感应电流旳方向顺时针→逆时针→逆时针→顺时针D．感应电流旳方向顺时针→逆时针【能力训练】1．现将电池组、滑动变阻器、带铁芯旳线圈A、线圈B、电流计及开关如下图连接．在开关闭合、线圈A放在线圈B中旳情况下，某同学发现当他将滑动变阻器旳滑动端P向左加速滑动时，电流计指针向右偏转．由此可以推断( ) A．线圈A向上移动或滑动变阻器旳滑动端P向右加速滑动，都能引起电流计指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器旳滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B旳绕线方向未知，故无法判断电流计指针偏转旳方向2．(2021·江苏物理)如下图，固定旳水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中( )A．穿过线框旳磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安培力旳合力为零D．线框旳机械能不断增大3．(2021·南通模拟)绕有线圈旳铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、电键相连，如下图．线圈上端与电源正极相连，闭合电键旳瞬间，铝环向上跳起．那么以下说法中正确旳是( )A．假设保持电键闭合，那么铝环不断升高B．假设保持电键闭合，那么铝环停留在某一高度C．假设保持电键闭合，那么铝环跳起到某一高度后将回落D．将电源旳正负极对调，观察到旳现象不变4.(2021·佛山质检)如下图，质量为m旳铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置旳条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．那么关于线圈在此过程中受到旳支持力F N与摩擦力Ff旳情况，以下判断正确旳是( ) A．F N先大于mg，后小于mgB．F N一直大于mgC．Ff先向左，后向右D．Ff一直向左5〔2021届苏州高三1月调研测试〕..如下图，在匀强磁场中，放有一与线圈D相连接旳平行导轨，要使放在线圈D中旳线圈A〔A、D两线圈同心共面〕各处受到沿半径方向指向圆心旳力，金属棒MN旳运动情况可能是〔A〕加速向右〔B〕加速向左〔C〕减速向右〔D〕减速向左6〔2021山西四校第二次联考〕．如下图，竖直放置旳长直导线通以恒定电流，有一矩形线框与导线在同一平面，在以下情况中线圈产生感应电流旳是〔〕A．导线中电流强度变大B．线框向右平动C．线框向下平动D．线框以ab边为轴转动例题答案：解析 A 当A中有电流通过时，穿过A、B、C三个闭合线圈旳向里旳磁感线条数一样多，向外旳磁感线条数C最多，其次是B，A中没有向外旳磁感线，因此，根据合磁通量旳计算，应该是：ΦA>ΦB>ΦC，故A正确.变式1：[答案] C[解析]Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1旳正负，要注意磁感线从线框旳哪一面穿过，此题中在开场位置磁感线从线框旳下面穿进，在末位置磁感线从线框旳另一面穿进．假设取转到末位置时穿过线框方向为正方向，那么Φ2＝32BS，Φ1＝－12BS，再由穿过多匝线圈旳磁通量旳大小与匝数无关，故ΔΦ＝3＋12BS.2. [答案] 左收缩[解析] 此题考察楞次定律旳理解及应用．滑片P向左移动时，电阻减小，电流增大，穿过金属环A旳磁通量增加，根据楞次定律，金属环将向左运动，并有收缩趋势．变式2：答案：AC解析当开关突然闭合时，左线圈上有了电流，产生磁场，而对于右线圈来说，磁通量增加，由楞次定律可知，为了阻碍磁通量旳增加，钻头M向右运动远离左边线圈，故A项正确；当开关由闭合到断开旳瞬间，穿过右线圈旳磁通量要减少，为了阻碍磁通量旳减少，钻头M要向左运动靠近左边线圈，故B项错误；开关闭合时，当变阻器滑片P迅速向左滑动时，回路旳电阻减小，回路电流增大，产生旳磁场增强，穿过右线圈旳磁通量增大，为了阻碍磁通量旳增加，钻头M 向右运动远离左边线圈，故C项正确；当变阻器滑片P迅速向右滑动时，回路旳电阻增大，回路电流减小，产生旳磁场减弱，穿过右线圈旳磁通量减少，为了阻碍磁通量旳减少，钻头M向左运动靠近左边线圈，故D项错误.变式3：答案：B解析：此题用逆向解题法．对A选项，当带正电旳绝缘圆环a 顺时针加速旋转时，相当于有顺时针方向电流，并且在增大，根据右手定那么，其内(金属圆环a内)有垂直纸面向里旳磁场，其外(金属圆环b处)有垂直纸面向外旳磁场，并且磁场旳磁感应强度在增大，金属圆环b包围旳面积内旳磁场旳总磁感应强度是垂直纸面向里(因为向里旳比向外旳磁通量多，向里旳是全部，向外旳是局部)而且增大，根据楞次定律，b中产生旳感应电流旳磁场垂直纸面向外，磁场对电流旳作用力向外，所以b中产生逆时针方向旳感应电流，根据左手定那么，磁场对电流旳作用力向外，所以具有扩张趋势，所以A错误；同样旳方法可判断B选项正确；而C选项，b中产生顺时针方向旳感应电流，具有扩张趋势；而D选项，b中产生逆时针方向旳感应电流，但具有收缩趋势，所以C、D都不正确．所以此题选B.3. [答案] B[解析] 线框从右侧开场由静止释放，穿过线框平面旳磁通量逐渐减少，由楞次定律可得感应电流旳方向为d→c→b→a→d；线框过竖直位置继续向左摆动过程中，穿过线框平面旳磁通量逐渐增大，由楞次定律可得感应电流旳方向仍为d→c→b→a→d，故B正确．变式4 [答案] ABD[尝试解答] 赤道上方旳地磁场方向是由南指向北，根据右手定那么，飞机由东向西飞行时，杆下端电势高，而飞机由西向东飞行时，杆上端电势高，故A、B对．假设飞机沿经线由南向北或由北向南水平飞行时，杆均不切割磁感线，杆中不会产生感应电动势，故C错、D正确．4.解析 B 此题可以用以下两种方法求解，借此区分右手定那么与楞次定律．解法1：首先，由安培定那么判断通电直导线周围旳磁场方向(如下图)，由对称性可知合磁通量Φ＝0；其次，当导线框向右运动时，穿过线框旳磁通量增大(方向垂直向里)，由楞次定律可知感应电流旳磁场方向垂直纸面向外；最后，由安培定那么判知感应电流沿逆时针方向．故B选项正确．解法2：ab导线向右做切割磁感线运动时，由右手定那么判断感应电流由a→b，同理可判断cd导线中旳感应电流方向由c→d，ad、bc两边不做切割磁感线运动，所以整个线框中旳感应电流沿逆时针方向．【规律总结】导体运动切割磁感线产生感应电流是磁通量发生变化引起感应电流旳特例，所以判定感应电流方向旳右手定那么也是楞次定律旳特例．用右手定那么能判定旳，一定也能用楞次定律来判定．只是不少情况下，不如用右手定那么判定来得方便简单．能力训练答案1.解析 B 当P向左滑动时，电阻变大，通过A线圈旳电流变小，那么通过线圈B中旳原磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转旳感应电流通过，当线圈A向上运动或断开开关，那么通过线圈B中旳原磁场也减弱，磁通量也减少，所以线圈B中也有使电流计指针向右偏转旳感应电流通过，而滑动变阻器旳滑动端P向右移动，那么通过线圈B中旳原磁场增加，磁通量也增加，所以线圈B中有使电流计指针向左偏转旳感应电流通过，所以B选项正确．2.解析 B 线框下落过程中，穿过线框旳磁通量减小，A项错误；由楞次定律可判断出感应电流方向一直沿顺时针方向，B项正确；线框受到旳安培力旳合力竖直向上，但小于重力，那么合力不为零，C项错误；在下落过程中，安培力对线框做负功，那么其机械能减小，选项D错误．3.解析CD 假设保持电键闭合，磁通量不变，感应电流消失，所以铝环跳起到某一高度后将回落，A、B项错，C项对；正、负极对调，同样磁通量增加，由楞次定律知，铝环向上跳起，现象不变，D项正确4. 解析AD 条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈中磁通量先增大后减小，由楞次定律中“来拒去留〞关系可知A、D正确，B、C错误．5.答案:AB6.答案：ABD。

高考物理一轮复习11.1电磁感应--电磁感应现象和楞次定律(原卷版+解析)

考点35电磁感应现象楞次定律新课程标准1.知道磁通量。

通过实验，了解电磁感应现象，了解产生感应电流的条件。

知道电磁感应现象的应用及其对现代社会的影响。

2．探究影响感应电流方向的因素，理解楞次定律。

命题趋势高考对本专题的考查内容有电磁感应现象的分析与判断，主要体现对物理规律的理解，例如楞次定律，试题情境生活实践类真空管道超高速列车、磁悬浮列车、电磁轨道炮等各种实际应用模型学习探究类电磁感应的图像问题．考向一电磁感应现象考向二楞次定律考向三楞次定律推广应用考向四二次感应现象考向一电磁感应现象1．磁通量(1)定义：匀强磁场中，磁感应强度B与垂直磁场方向的面积S的乘积叫作穿过这个面积的磁通量，简称磁通。

我们可以用穿过这一面积的磁感线条数的多少来形象地理解。

(2)公式：Φ＝BS。

(3)公式的适用条件：①匀强磁场；②S是垂直磁场方向的有效面积。

(4)单位：韦伯(Wb)，1 Wb＝1T·m2。

(5)标量性：磁通量是标量，但有正负之分。

磁通量的正负是这样规定的：任何一个平面都有正、反两面，若规定磁感线从正面穿出时磁通量为正，则磁感线从反面穿出时磁通量为负。

（6）物理意义：相当于穿过某一面积的磁感线的条数．如图所示，矩形abcd、abb′a′、a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：①通过矩形abcd 的磁通量为BS 1cos θ或BS 3. ②通过矩形a ′b ′cd 的磁通量为BS 3. ③通过矩形abb ′a ′的磁通量为0. 2．磁通量的变化量（1）在某个过程中，穿过某个平面的磁通量的变化量等于末磁通量Φ2与初磁通量Φ1的差值，即ΔΦ＝Φ2－Φ1。

（2）磁通量变化的常见情况变化情形举例磁通量变化量磁感应强度变化永磁体靠近或远离线圈、电磁铁(螺线管)内电流发生变化ΔΦ＝ΔB·S有效面积变化有磁感线穿过的回路面积变化闭合线圈的部分导线做切割磁感线运动，如图ΔΦ＝B·ΔS回路平面与磁场夹角变化线圈在磁场中转动，如图磁感应强度和有效面积同时变化弹性线圈在向外拉的过程中，如图ΔΦ＝Φ2－Φ1磁通量的变化量与发生此变化所用时间的比值，即ΔΦΔt 。

【物理】2020届一轮复习人教版电磁感应楞次定律学案

第1讲电磁感应楞次定律1电磁感应现象(1)磁通量:在磁感应强度为B的匀强磁场中,与磁场方向垂直的面积S与B的乘积。

公式:Φ=BS。

适用条件:①匀强磁场。

②S为垂直磁场的有效面积。

对磁通量的理解:①磁通量是标量,有正负,如果把磁感线从线圈某一侧穿过的磁通量记为正,磁感线从线圈另一侧穿过的磁通量则为负。

②磁通量可以理解为穿过某一面积的磁感线的条数,当有磁感线分别从两侧穿过同一线圈时,磁通量等于两侧的磁感线条数之差。

③对于在匀强磁场中的同一线圈平面,当它跟磁场方向垂直时,磁通量最大,当它跟磁场方向平行时,磁通量为零。

磁通量的变化:ΔΦ=Φ2-Φ1。

磁通量变化的三个因素:①磁感应强度B变化。

②线圈面积S变化。

③线圈平面与磁感应强度的夹角θ变化。

(2)电磁感应现象:当穿过闭合导体回路的磁通量发生变化时,闭合导体回路中有感应电流产生,这种利用磁场产生电流的现象叫作电磁感应。

产生条件:穿过闭合导体回路的磁通量发生变化。

能量转化:发生电磁感应现象时,机械能或其他形式的能转化为电能,该过程遵循能量守恒定律。

2019江苏苏州质量检测)如图所示,开始时矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场感应电流的是()。

外。

下列情况中不产生．．．A.将线圈向左平移一小段距离B.以ab为轴转动(小于90°)C.以ac为轴转动(小于60°)D.以bd为轴转动(小于60°)【答案】D2楞次定律(1)内容:感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)对楞次定律中“阻碍”的理解谁阻碍谁是感应电流的磁场阻碍引起感应电流的磁场(原磁场)的磁通量的变化阻碍什么阻碍的是磁通量的变化,而不是阻碍磁通量本身如何阻碍当原磁场磁通量增加时,感应电流的磁场方向与原磁场的方向相反;当原磁场磁通量减少时,感应电流的磁场方向与原磁场的方向相同,即“增反减同”结果如何阻碍并不是阻止,只是延缓了磁通量的变化,这种变化将继续进行(3)应用楞次定律处理电磁感应问题的常用方法。

第1讲电磁感应现象楞次定律-2025版物理大一轮复习

电磁感应现象楞次定律目标要求 1.知道电磁感应现象的产生条件并会分析解决实际问题。

2.会根据楞次定律判断感应电流的方向，会应用楞次定律的推论分析问题。

3.能够综合应用安培定则、左手定则、右手定则和楞次定律解决实际问题。

考点一对电磁感应现象的理解和判断1.磁通量(1)定义：磁感应强度B与面积S的□1乘积。

(2)公式：Φ＝□2BS。

(3)适用条件：①匀强磁场；②S为垂直磁场的□3有效面积。

(4)磁通量是□4标量(填“标量”或“矢量”)。

(5)物理意义：穿过某一面积的□5磁感线的条数。

(6)标矢性：磁通量是□6标量，但有正负。

(7)磁通量变化：ΔΦ＝Φ2－Φ1。

2.电磁感应现象(1)定义：只要穿过闭合导体回路的□7磁通量发生变化，闭合导体回路中就有感应电流。

(2)条件：穿过□8闭合电路的□9磁通量发生变化。

(3)实质：产生□10感应电动势，如果电路闭合，则有感应电流；如果电路不闭合，则只有□11感应电动势而无感应电流。

【判断正误】1.穿过线圈的磁通量与线圈的匝数无关。

(√)2.电路中磁通量发生变化时，就一定会产生感应电流。

(×)3.当导体切割磁感线运动时，导体中一定产生感应电流。

(×)1.判断感应电流有无的方法2.判断磁通量是否变化的方法(1)根据公式Φ＝BS sinθ(θ为B与S间的夹角)判断。

(2)根据穿过平面的磁感线的条数是否变化判断。

3.产生感应电流的三种常见情况【对点训练】1.(磁通量及其变化)如图所示，线框abdc的左侧放置一通有恒定电流的长直导线，线框从位置Ⅰ按照以下四种方式运动(位置Ⅰ和位置Ⅲ关于MN对称)，磁通量变化量的绝对值最大的是()A.平移到位置ⅡB.平移到位置ⅢC.以MN为转轴转到位置ⅢD.以bd为转轴转到位置Ⅱ解析：B由图可知，通电直导线电流方向向上，由安培定则可知，导线右侧磁场的方向向里，左侧磁场的方向向外，靠近导线磁感应强度增大，远离导线磁感应强度减小，设线框的面积为S，位置Ⅰ处和位置Ⅲ处的平均磁感应强度为B1，位置Ⅱ处的磁感应强度为B2，线框从位置Ⅰ平移到位置Ⅱ，磁通量的变化量的大小为ΔΦ1＝(B1－B2)S，线框从位置Ⅰ平移到位置Ⅲ，磁通量的变化量的大小为ΔΦ2＝(B1＋B1)S＝2B1S，以MN为转轴转到位置Ⅲ，磁通量的变化量的大小为ΔΦ3＝0，以bd为转轴转到位置Ⅱ，磁通量的变化量的大小为ΔΦ4＝(B1＋B2)S，由以上分析可知，线框从位置Ⅰ平移到位置Ⅲ，磁通量的变化量绝对值最大。

2023年高考物理一轮考点复习第十一章电磁感应第1讲电磁感应现象、楞次定律

练案[29] 第十一章电磁感应第1讲电磁感应现象楞次定律一、选择题(本题共14小题，1～10题为单选，11～14题为多选)1．(2023·江苏模拟预测)电吉他的工作原理是在琴身上装有线圈，线圈附近被磁化的琴弦振动时，会使线圈中的磁通量发生变化，从而产生感应电流，再经信号放大器放大后传到扬声器。

其简化示意图如图所示。

则当图中琴弦向右靠近线圈时( C )A．穿过线圈的磁通量减小B．线圈中不产生感应电流C．琴弦受向左的安培力D．线圈有扩张趋势[解析]琴弦向右靠近线圈时，穿过线圈的磁通量增大，线圈中产生感应电流，由“来拒去留”可知琴弦受到向左的安培力，由“增缩减扩”可知线圈有收缩趋势，故ABD错误，C正确。

2．(2023·北京通州模拟预测)安装在公路上的测速装置如图，在路面下方间隔一定距离埋设有两个通电线圈，线圈与检测抓拍装置相连，车辆从线圈上面通过时线圈中会产生脉冲感应电流，检测装置根据两个线圈产生的脉冲信号的时间差计算出车速大小，从而对超速车辆进行抓拍。

下列说法正确的是( B )A．汽车经过线圈上方时，两线圈产生的脉冲电流信号时间差越长，车速越大B．汽车经过通电线圈上方时，汽车底盘的金属部件中会产生感应电流C．当汽车从线圈上方匀速通过时，线圈中不会产生感应电流D．当汽车从线圈上方经过时，线圈中产生感应电流属于自感现象[解析]汽车经过线圈上方时产生脉冲电流信号，车速越大，汽车通过两线圈间的距离所用的时间越小，即两线圈产生的脉冲电流信号时间差越小，故A错误；汽车经过通电线圈上方时，汽车底盘的金属部件通过线圈所产生的磁场，金属部件中的磁通量发生变化，在金属部件中产生感应电流，金属部件中的感应电流产生磁场，此磁场随汽车的运动，使穿过线圈的磁通量变化，所以线圈中会产生感应电流，故B正确，C错误；当汽车从线圈上方经过时，线圈中产生的感应电流并不是线圈自身的电流变化所引起的，则不属于自感现象，故D错误。

高考物理一轮复习电磁感应现象楞次定律教学案

电磁感应现象楞次定律一．考点整理基本概念1．磁通量：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 与B 的乘积，即φ = ．磁通量单位是，用Wb 表示，1 Wb = T·m 2．公式的适用条件：① 磁场；② 磁感线的方向与平面，即B S ．2．电磁感应现象：当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象．⑴ 产生感应电流的条件：穿过电路的磁通量发生．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．⑵ 产生电磁感应现象的实质：电磁感应现象的实质是产生感应电动势，如果回路闭合则产生感应电流；如果回路不闭合，则只有感应，而无． 3．楞次定律：感应电流的磁场总是要引起感应电流的磁通量的．右手定则：拇指、掌心、四指在内，让右手大拇与其他余四指，让磁感线穿过手心，拇指指向方向，其余四指指向感应电流方向，如图所示．二．思考与练习思维启动1．如图所示，在条形磁铁外套有A 、B 两个大小不同的圆环，穿过A 环的磁通量φA 与穿过B 环的磁通量φB 相比较（） A ．φA >φB B ．φ A < φB C ．φA = φB D ．不能确定2．如图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出．已知匀强磁场区域的宽度L 大于线框的高度h ，下列说法正确的是（） A ．线框只在进入和穿出磁场的过程中，才有感应电流产生 B ．线框从进入到穿出磁场的整个过程中，都有感应电流产生 C ．线框在进入和穿出磁场的过程中，都是机械能转化成电能 D ．整个线框都在磁场中运动时，机械能转化成电能3．如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H 处同时释放（各线框下落过程中不翻转），则以下说法正确的是（） A ．三者同时落地B ．甲、乙同时落地，丙后落地C ．甲、丙同时落地，乙后落地D ．乙、丙同时落地，甲后落地三．考点分类探讨典型问题〖考点1〗电磁感应现象是否发生的判断【例1】如图所示，一通电螺线管b 放在闭合金属线圈a 内，螺线管的中心轴线恰和线圈的一条直径MN重合．要使线圈a 中产生感应电流，可采用的方法有（） A ．使通电螺线管中的电流发生变化B ．使螺线管绕垂直于线圈平面且过线圈圆心的轴转动C ．使线圈a 以MN 为轴转动D ．使线圈绕垂直于MN 的直径转动【变式跟踪1】如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A ，下列各种情况中铜环A 中没有感应电流的是（）A ．线圈中通以恒定的电流B ．通电时，使滑动变阻器的滑片P 匀速移动C ．通电时，使滑动变阻器的滑片P 加速移动D ．将电键突然断开的瞬间〖考点2〗楞次定律的理解及应用【例2】某实验小组用如图所示的实验装置来验证楞次定律．当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流方向是（） A ．a → G → b B ．先a → G → b ，后b → G → aC ．b → G→ aD ．先b → G → a ，后a → G → b【变式跟踪2】如图所示，通电螺线管左侧和内部分别静止吊一导体环a 和b ，当滑动变阻器R 的滑动触头c 向左滑动时（） A ．a 向左摆，b 向右摆 B ．a 向右摆，b 向左摆 C ．a 向左摆，b 不动 D ．a 向右摆，b 不动〖考点3〗楞次定律、右手定则、左手定则、安培定则的综合应用【例3】如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，MN 的左边有一闭合电路，当PQ 在外力的作用下运动时，MN 向右运动．则PQ 所做的运动可能是（）A ．向右加速运动B ．向左加速运动C ．向右减速运动D ．向左减速运动【变式跟踪3】如图所示，导轨间的磁场方向垂直于纸面向里，当导线MN 在导轨上向右加速滑动时，正对电磁铁A 的圆形金属环B 中（） A ．有感应电流，且B 被A 吸引 B ．无感应电流C ．可能有，也可能没有感应电流D ．有感应电流，且B 被A 排斥四．考题再练高考试题 1．【2012·江苏】某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L 1由火线和零线并行绕成．当右侧线圈L 2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K ，从而切断家庭电路．仅考虑L 1在铁芯中产生的磁场，下列说法正确的有（） A ．家庭电路正常工作时，L 2中的磁通量为零B ．家庭电路中使用的电器增多时，L 2中的磁通量不变C ．家庭电路发生短路时，开关K 将被电磁铁吸起D ．地面上的人接触火线发生触电时，开关K 将被电磁铁吸起【预测1】现将电池组、滑动变阻器、带铁芯的线圈A 、线圈B 、电流计及开关，如图连接．在开关闭合、线圈A 放在线圈B 中的情况下，某同学发现当他将滑动变阻器的滑动端P 向左加速滑动时，电流计指针向右偏转．由此可以推断（） A ．线圈A 向上移动或滑动变阻器的滑动端P 向右加速滑动，都能引起电流计指针向左偏转B ．线圈A 中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C ．滑动变阻器的滑动端P 匀速向左或匀速向右滑动，都能使电流计指针静止在中央D ．因为线圈A 、线圈B 的绕线方向未知，故无法判断电流计指针偏转的方向 2．【2012·北京】物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L 、开关S 和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复试验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是（） A ．线圈接在了直流电源上 B ．电源电压过高C ．所选线圈的匝数过多D ．所用套环的材料与老师的不同【预测2】如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h 处，由静止开始下落，最后落在水平地面上．磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触．若不计空气阻力，重力加速度为g ，下列说法中正确的是（） A ．在磁铁下落的整个过程中，圆环中的感应电流方向先逆时针后顺时针（从上向下看圆环）B ．磁铁在整个下落过程中，所受线圈对它的作用力先竖直向上后竖直向下C ．磁铁在整个下落过程中，它的机械能不变D ．磁铁落地时的速率一定等于2gh 五．课堂演练自我提升1．现将电池组、滑动变阻器、带铁芯的线圈A 、线圈B 、电流计及电键如图所示连接．下列说法中正确的是（）A ．电键闭合后，线圈A 插入或拔出都会引起电流计指针偏转B ．线圈A 插入线圈B 中后，电键闭合和断开的瞬间电流计指针均不会偏转C ．电键闭合后，滑动变阻器的滑片P 匀速滑动，会使电流计指针静止在中央零刻度D ．电键闭合后，只有滑动变阻器的滑片P 加速滑动，电流计指针才能偏转2．如图所示，一个金属薄圆盘水平放置在竖直向上的匀强磁场中，下列做法中能使圆盘中产生感应电流的是（） A ．圆盘绕过圆心的竖直轴匀速转动 B ．圆盘以某一水平直径为轴匀速转动 C ．圆盘在磁场中向右匀速平移 D ．匀强磁场均匀增加3．如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd 边翻转到Ⅱ，设先后两次通过金属框的磁通量变化大小分别为Δφ1和Δφ2，则（） A ．Δφ 1 > Δφ2，两次运动中线框中均有沿adcba 方向电流出现 B ．Δφ1 = Δφ2，两次运动中线框中均有沿abcda 方向电流出现 C ．Δφ 1 < Δφ2，两次运动中线框中均有沿adcba 方向电流出现 D ．Δφ 1 < Δφ2，两次运动中线框中均有沿abcda 方向电流出现4．如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流（自左向右看）（） A ．沿顺时针方向 B ．先沿顺时针方向后沿逆时针方向 C ．沿逆时针方向 D ．先沿逆时针方向后沿顺时针方向5．如图所示，一质量为m 的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ．设环经过磁铁上端和下端附近时细线的张力分别为T 1和T 2，重力加速度大小为g ，则（） A ．T 1 > mg ，T 2 > mg B ．T 1 < mg ，T 2 < mg C ．T 1 > mg ，T 2 < mg D ．T 1 < mg ，T 2 > mg6．1931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”．1982年，美国物理学家卡布莱设计了一个寻找磁单极子的实验．他设想：如果一个只有N 极的磁单极子从上向下穿过如图所示的超导线圈，那么，从上向下看这个线圈中将出现（） A ．先是逆时针方向，然后是顺时针方向的感应电流 B ．先是顺时针方向，然后是逆时针方向的感应电流 C ．顺时针方向的持续流动的感应电流 D ．逆时针方向的持续流动的感应电流．7．北半球地磁场的竖直分量向下．如下图所示，在北京某中学实验室的水平桌面上，放置边长为L 的正方形闭合导体线圈abcd ，线圈的ab 边沿南北方向，ad 边沿东西方向．下列说法中正确的是（） A ．若使线圈向东平动，则b 点的电势比a 点的电势低 B ．若使线圈向北平动，则a 点的电势比b 点的电势低 C ．若以ab 为轴将线圈向上翻转，则线圈中感应电流方向为a →b →c →d →a D ．若以ab 为轴将线圈向上翻转，则线圈中感应电流方向为a →d →c →b →a 8．如图所示，虚线abcd 为矩形匀强磁场区域，磁场方向竖直向下，圆形闭合金属线框以一定的速度沿光滑绝缘水平面向磁场区域运动．如右图所示给出的是圆形闭合金属线框的四个可能到达的位置，则圆形闭合金属线框的速度可能为零的位置是9．如图a 所示，圆形线圈P 静止在水平桌面上，其正上方固定一螺线管Q ，P 和Q 共轴，Q 中通有变化电流i ，电流随时间变化的规律如图b 所示，P 所受的重力为G ，桌面对P 的支持力为N ，则在下列时刻（） A ．t 1时刻N >G ，P 有收缩的趋势B ．t 2时刻N ＝G ，此时穿过P 的磁通量最大C ．t 3时刻N ＝G ，此时P 中无感应电流D ．t 4时刻N <G ，此时穿过P 的磁通量最小10．如图为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY 运动（O 是线圈中心），则（） A ．从X 到O ，电流由E 经G 流向F ，先增大再减小 B ．从X 到O ，电流由F 经G 流向E ，先减小再增大 C ．从O 到Y ，电流由F 经G 流向E ，先减小再增大 D ．从O 到Y ，电流由E 经G 流向F ，先增大再减小 11．如图所示，通过水平绝缘传送带输送完全相同的铜线圈，线圈均与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带，线圈进入磁场前等距离排列，根据穿过磁场后线圈间的距离，就能够检测出不合格线圈，通过观察图形，判断下列说法正确的是（） A ．若线圈闭合，进入磁场时，线圈相对传送带向后滑动 B ．若线圈不闭合，进入磁场时，线圈相对传送带向后滑动 C ．从图中可以看出，第2个线圈是不合格线圈 D ．从图中可以看出，第3个线圈是不合格线圈12．如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是（两线圈共面放置）（）A ．向右匀速运动B ．向左加速运动C ．向右减速运动D ．向右加速运动参考答案：一．考点整理基本概念1．BS韦伯 1 匀强垂直⊥2．闭合变化电动势感应电流3．阻碍变化同一平面垂直导体运动二．思考与练习思维启动1．A；磁通量φ = φ内–φ外．对A、B两环，φ内相同；而对于φ外，B的大于A的，所以φA > φB，故正确答案为A．2．AC；产生感应电流的条件是穿过闭合回路的磁通量发生变化，线框全部在磁场中时，磁通量不变，不产生感应电流，故选项B、D错误．线框进入和穿出磁场的过程中磁通量发生变化，产生了感应电流，故选项A正确．在产生感应电流的过程中线框消耗了机械能，故选项C正确．3．D；甲是铜线框，在下落过程中产生感应电流，所受的安培力阻碍它的下落，故所需的时间长；乙没有闭合回路，丙是塑料线框，故都不会产生感应电流，它们做自由落体运动，故D正确．三．考点分类探讨典型问题例1 D；题中图示位置无论螺线管中的电流怎样发生变化，均无磁感线穿过线圈平面，磁通量始终为零，故无感应电流产生，选项A错误．若螺线管绕垂直于线圈平面且过线圈圆心的轴转动，穿过线圈的磁通量始终为零，故无感应电流产生，选项B错误．若线圈a以MN为轴转动，穿过线圈的磁通量始终为零，故无感应电流产生，选项C错误．若线圈绕垂直于MN的直径转动，穿过线圈的磁通量会发生变化，故有感应电流产生，选项D正确．变式1 A；当线圈中通恒定电流时，产生的磁场为稳恒磁场，通过铜环A的磁通量不发生变化，不会产生感应电流．例2 D；①确定原磁场的方向：条形磁铁在穿入线圈的过程中，磁场方向向下．②明确回路中磁通量的变化情况：线圈中向下的磁通量增加．③由楞次定律的“增反减同”可知：线圈中感应电流产生的磁场方向向上．④应用右手定则可以判断感应电流的方向为逆时针(俯视)即：b→G→a．同理可以判断：条形磁铁穿出线圈的过程中，向下的磁通量减小，由楞次定律可得线圈中将产生顺时针方向的感应电流（俯视），电流从a→G→b．变式2 C；当滑动变阻器R的滑动触头c向左滑动时，电路中的电流变大，螺线管产生的磁场逐渐增强，穿过a的磁通量变大，根据楞次定律可知，a向左摆动；b处于螺线管内部，其周围的磁场为匀强磁场，方向水平向左，圆环中虽然也产生感应电流，但根据左手定则可判断出，安培力与b在同一个平面内，产生的效果是使圆环面积缩小，并不使其摆动，所以C项正确．例3 BC变式3 D；MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大，根据安培定则知，电磁铁A的左端为N极，且磁场强度逐渐增强，根据楞次定律知，B环中的感应电流产生的内部磁场方向向右，B被A排斥．故D正确．四．考题再练高考试题1．ABD；电路正常或短路时，火线和零线中通过的电流大小相等、方向相反，故L1中火线与零线中电流产生的磁场相抵消，铁芯中的磁通量为零，L2中无感应电流产生，电磁铁中也就无电流，开关K不会被吸起．由上述分析可知，A、B项正确，C项错误．当地面上的人接触火线发生触电时，火线与零线中的电流大小不再相等，则L2中产生感应电流，电磁铁也就能把开关K吸起，即D正确．预测1 B；电流计指针是否发生偏转取决于穿过线圈B的磁通量是否发生变化，而电流计中指针的偏转方向取决于穿过线圈B的磁通量是变大还是变小．由题意知当P向左滑动时，线圈A中的电流变小，导致穿过线圈B的磁通量减小，电流计中指针向右偏转．依此推理，若穿过线圈B的磁通量增大时，电流计指针向左偏转．线圈A上移时，线圈A中线芯向上拔出或断开开关，穿过线圈B的磁通量减小，指针向右偏，A错、B对；P匀速向左滑动时穿过线圈B的磁通量减小，指针向右偏转，P匀速右滑时穿过线圈B的磁通量增大，指针向左偏转，故C错．2．D；开关闭合的瞬间，电流迅速增大，线圈产生的磁场由0开始迅速增大，穿过套环的磁通量增加，为阻碍磁通量的增加，金属套环产生感应电流，并向着使磁通量减少的方向运动，故会立刻跳起，若选用非金属材质的套环，则套环中不会产生感应电流，不会受磁场力的作用，当然也不会跳起，D正确．预测2 A；当条形磁铁靠近圆环时，穿过圆环的磁通量增加，根据楞次定律可判断圆环中感应电流的方向为逆时针，当条形磁铁远离圆环时，穿过圆环的磁通量减小，根据楞次定律可判断圆环中感应电流的方向为顺时针，A正确；根据楞次定律的推论“来拒去留”原则，可判断磁铁在整个下落过程中，所受圆环对它的作用力始终竖直向上，B错误；磁铁在整个下落过程中，由于受到磁场力的作用，磁铁的机械能不守恒，C错误；若磁铁从高度h处做自由落体运动，其落地时的速度为v= 2gh，但磁铁穿过圆环的过程中要产生一部分电热，根据能量守恒定律可知，其落地速度一定小于2gh，D错误．五．课堂演练自我提升1．A；电键闭合后，线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化，从而电流计指针偏转，选项A正确；线圈A插入线圈B中后，电键闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B错误；电键闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流发生变化，线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D错误．2．BD；只有当圆盘中的磁通量发生变化时，圆盘中才产生感应电流，当圆盘绕过圆心的竖直轴匀速转动或圆盘在磁场中向右匀速平移时，圆盘中的磁通量不发生变化，不能产生感应电流，A、C错误；当圆盘以某一水平直径为轴匀速转动或匀强磁场均匀增加时，圆盘中的磁通量发生变化，圆盘中将产生感应电流，B、D正确．3．C；设金属框在位置Ⅰ的磁通量为φⅠ，在位置Ⅱ的磁通量为φⅡ，由题可知：Δφ1= |φⅡ–φI|，Δφ 2 = | –φⅡ–φI |，所以金属框的磁通量变化大小Δφ 1 <Δφ2，由安培定则知两次磁通量均向里减小，所以由楞次定律知两次运动中线框中均出现沿adcb a方向的电流，C对．4．C；条形磁铁从左向右靠近闭合金属环的过程中，向右的磁通量一直增加，根据楞次定律，环中的感应电流（自左向右看）为逆时针方向，C对．5．A；金属圆环从位置Ⅰ到位置Ⅱ过程中，由楞次定律知，金属圆环在磁铁上端时受安培力向上，在磁铁下端时受安培力也向上，则金属圆环对磁铁的作用力始终向下，对磁铁受力分析可知T1 > mg，T2 > mg，A项正确．6．D；磁单极子从上向下穿过超导线圈时，磁通量先向下增加又向上减少，由楞次定律可知，感应磁场方向向上，由安培定则可知，感应电流方向始终为逆时针方向．超导线圈的电阻为零，因此，线圈一旦激起电流便持续流动下去．7．C；由右手定则知，若使线圈向东平动，线圈的ab边和cd边切割磁感线，c(b)点电势高于d(a)点电势，故A错误；同理知B错．若以ab为轴将线圈向上翻转，穿过线圈平面的磁通量将变小，由楞次定律可判断线圈中感应电流方向为a→b→c→d→a，C对，D错．8．AD；因为线框在进、出磁场时，线框中的磁通量发生变化，产生感应电流，安培力阻碍线框运动，使线框的速度可能减为零，故A、D正确．9．AB；t1时刻电流i增大，穿过线圈的磁通量增大，为反抗磁通量的增大，线圈有收缩的趋势，同时有远离螺线管向下运动的趋势，N>G，A正确；t2时刻电流i不变，穿过线圈的磁通量不变，感应电流为零，N＝G，B正确；同理t3时刻N<G，有感应电流，t4时刻N＝G，P中无感应电流，C、D均错误．10．D；在磁极绕转轴从X到O匀速转动，穿过线圈平面的磁通量向上增大，根据楞次定律可知线圈中产生顺时针方向的感应电流，电流由F经G流向E，又导线切割磁感线产生感应电动势E感＝BLv，导线处的磁感应强度先增后减可知感应电动势先增加后减小，则电流先增大再减小，A、B均错；在磁极绕转轴从O到Y匀速转动，穿过线圈平面的磁通量向上减小，根据楞次定律可知线圈中产生逆时针方向的感应电流，电流由E经G流向F，又导线切割磁感线产生感应电动势E感＝BLv，导线处的磁感应强度先增后减可知感应电动势先增加后减小，则电流先增大再减小，C错、D对．11．AD；若线圈合格，则由于电磁感应现象会向左移动一定距离，且合格线圈移动的距离相等，移动后线圈的间距也等于移动前的间距，由图知线圈3与其他线圈间距不符，不合格．12．BC；欲使N产生顺时针方向的感应电流，感应电流磁场垂直纸面向里，由楞次定律可知有两种情况：一是M中有顺时针方向逐步减小的电流，使其在N中的磁场方向向里，且磁通量在减小；二是M中有逆时针方向逐渐增大的电流，使其在N中的磁场方向向外，且磁通量是在增大．因此对前者应使ab 减速向右运动．对于后者，则应使ab加速向左运动，故应选B、C．。

【物理一轮】2021高中物理一轮复习学案--第十章第1讲电磁感应现象楞次定律

第1讲电磁感应现象楞次定律ZHI SHI SHU LI ZI CE GONG GU ,知识梳理·自测巩固知识点1 磁通量1．定义匀强磁场中，磁感应强度(B)与垂直于磁场方向的面积(S)的乘积叫作穿过这个面积的磁通量，简称磁通，我们可以用穿过这一面积的磁感线条数的多少来形象地理解。

2．公式Φ＝BS。

在国际单位制中，磁通量的单位是韦伯，符号是Wb。

3．公式适用条件(1)匀强磁场。

(2)磁感线的方向与平面垂直，即B⊥S。

思考：如图所示，矩形abcd、abb′a′，a′b′cd的面积分别为S1、S2、S3，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：(1)通过矩形abcd的磁通量为BS1cos_θ或BS3。

(2)通过矩形a′b′cd的磁通量为BS3。

(3)通过矩形abb′a′的磁通量为0。

知识点2 电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化。

(2)特例：闭合电路的一部分导体在磁场内做切割磁感线的运动。

3．电磁感应现象的实质产生感应电动势，如果电路闭合，则有感应电流；如果电路不闭合，则只有感应电动势而无感应电流。

知识点3 感应电流方向的判定1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：适用于一切回路磁通量变化的情况。

2.右手定则(1)使用方法。

①让磁感线穿入右手手心。

②使大拇指指向导体运动的方向。

③则其余四指指向感应电流的方向。

(2)适用范围：适用于部分导体切割磁感线的情况。

思考：如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行，且AB、OO′所在平面与线圈平面垂直，AB中通有如图所示的电流I，请回答：(1)穿过线圈abcd中的磁通量为多少？(2)AB中电流I逐渐增大，线圈abcd中有感应电流吗？(3)要使线圈abcd中产生感应电流，可行的做法有哪些(至少答出两种方法)?[答案](1)0 (2)无(3)使线圈左右平动；以OO′为轴转动。

高考物理一轮复习电磁感楞次律(讲)

取夺市安慰阳光实验学校专题43 电磁感应楞次定律1.知道电磁感应现象产生的条件.2.理解磁通量及磁通量变化的含义，并能计算.3.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．一、磁通量1．定义：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．2．公式：Φ＝BS.适用条件：(1)匀强磁场．(2)S为垂直磁场的有效面积．3．磁通量是标量(填“标量”或“矢量”)．4．磁通量的意义：(1)磁通量可以理解为穿过某一面积的磁感线的条数．(2)同一平面，当它跟磁场方向垂直时，磁通量最大；当它跟磁场方向平行时，磁通量为零；当正向穿过线圈平面的磁感线条数和反向穿过的一样多时，磁通量为零．二、电磁感应现象1．电磁感应现象：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应．2．产生感应电流的条件：表述1：闭合回路的一部分导体在磁场内做切割磁感线的运动．表述2：穿过闭合回路的磁通量发生变化．3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．深化拓展当回路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象，且产生感应电动势的那部分导体或线圈相当于电源．三、感应电流方向的判断1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用情况：所有的电磁感应现象．2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体棒切割磁感线产生感应电流．考点一电磁感应现象能否发生的判断 1．磁通量发生变化的三种常见情况 (1)磁场强弱不变，回路面积改变； (2)回路面积不变，磁场强弱改变；(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变． 2．判断流程：(1)确定研究的闭合回路．(2)弄清楚回路内的磁场分布，并确定该回路的磁通量Φ.(3)⎩⎪⎨⎪⎧Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧ 回路闭合，有感应电流不闭合，无感应电流，但有感应电动势★重点归纳★1、判断电磁感应现象是否发生的一般流程★典型案例★12月我射的“玉兔号”月球车成功着陆月球，预计在将实施载人登月，假如宇航员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是：（） A 、直接将电流表放于月球表面，看是否有示数来判断磁场有无B 、将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表无示数，则判断月球表面无磁场C 、将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，则可判断月球表面有磁场D 、将电流表与线圈组成闭合回路，使线圈在某个平面内沿两个互相垂直的方向运动，月球表面若有磁场，则电流表至少有一次示数不为零【答案】C【名师点睛】本题根据感应电流产生的条件进行判断：直接将电流表放于月球表面，电流表电路是断开的，不能产生感应电流，无法判断有无磁场．将电流表与线圈组成回路，使线圈沿某一方向运动，如电流表无示数，不能判断月球表面没有磁场；若电流表有示数，可以判断有磁场；若线圈运动方向与磁场方向平行时，线圈中不产生感应电流，电流表无示数，不能判断月球表面无磁场。

高中物理一轮复习教案电磁感应现象楞次定律1

教具
课型
课时安排
课时
教法
学法
个人主页
教
学
过
程
教
学
过
程
第九章电磁感应
考纲展示
要求
电磁感应现象
Ⅰ
磁通量
Ⅰ
法拉第电磁感应定律
Ⅱ
楞次定律
Ⅱ
自感、涡流
Ⅰ热Leabharlann 视角1.考情分析：本章是高考的必考内容，在历年高考中所占分值较高，考查的题型一般多为选择题，也有计算题，考查的难度中等，试题的综合程度较高．
2.高考热点：
(1)条件：
(2)特例：闭合电路的一部分导体在磁场内做切割磁感线的运动．
3．产生电磁感应现象的实质
4．能量转化
发生电磁感应现象时，机械能或其他形式的能转化为电能．
小结
作业：基础自测
教后
反思
审核人签字：年月日
富县高级中学集体备课教案
年级：高三理科目：物理授课人：
课题
第一讲电磁感应现象楞次定律
第课时
三维目
1、电磁感应现象及本质
2、会用楞次定律判断感应电流的方向
3、用右手定则感应电流的方向
重点
1、电磁感应现象及本质
2、会用楞次定律判断感应电流的方向
3、用右手定则感应电流的方向
中心发
言人
陈熠
难点
会用楞次定律判断感应电流的方向
预计2015年高考仍将以电磁感应的产生条件，感应电动势和感应电流的计算和图象表达为主．
结合新技术，对科技类问题的建模，运用力学和电学知识解决电磁感应类的问题，复习时应予以高度关注.
第1讲电磁感应现象楞次定律
1．定义
2．公式：Φ＝BS.

高三物理第一轮复习教学案(电磁感应)原创的

高三物理总复习教案十三、电磁感应第一课时：电磁感应现象楞次定律一、知识要点：1．电磁感应现象及产生感应电流的条件：2．感应电流的方向确定――楞次定律：（1）阻碍的是原磁通量的变化，而不是原磁场本身，如果原磁通不变化，即使它再强，也不会产生感应电流．（2）阻碍不是相反．当原磁通减小时，感应电流的磁场与原磁场同向，以阻碍其减小；当磁体远离导体运动时，导体运动，将和磁体运动同向，以阻碍其相对运动．（3）由于“阻碍”，为了维持原磁通的变化，必须有外力克服这一“阻碍”做功，从而导致其它形式的能转化为电能．因此楞次定律是能量转化和守恒定律在电磁感应中的体现．3．楞次定律的应用步骤：①确定原磁场方向； ②判定原磁通如何变化；③确定感应电流的磁场方向（增反减同）；④根据安培定则判定感应电流的方向。

二、例题分析：1．【96全国】一平面线圈用细杆悬于P 点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ和位置Ⅱ时，顺着磁场的方向看去，线圈中的感应电流的方向分别为：【】位置Ⅰ 位置ⅡA ．逆时针方向逆时针方向B ．逆时针方向顺时针方向C ．顺时针方向顺时针方向D ．顺时针方向逆时针方向2．如图所示，ab 是一个可绕垂直于纸面的轴O 转动的闭合矩形导线框，当滑动变阻器的滑片P 自左向右滑动时，从纸外向纸内看，线框ab 将：【】A ．保持静止不动B ．逆时针转动C ．顺时针转动D ．发生转动，但电源极性不明，无法确定转动方向3．如图所示装置中，cd 杆原来静止。

当ab 杆做如下那些运动时，cd 杆将向右移动？【】A ．向右匀速运动B ．向右加速运动C ．向左加速运动D ．向左减速运动4．如图所示，O 1O 2是矩形导线框abcd 的对称轴，其左方有匀强磁场。

以下哪些情况下abcd 中有感应电流产生？方向如何？ A ．将abcd 向纸外平移 B ．将abcdC ．将abcd 以ab 为轴转动60°D ．将abcd 以cd5．如图所示，有两个同心导体圆环。

高中物理高考】高考物理一轮复习学案 10 3 电磁感应定律的综合运用有解析

【备考2022】高考物理一轮复习学案10.3 电磁感应定律的综合运用(2)右手定则的研究对象为闭合回路的一部分导体，适用于一段导线在磁场中做切割磁感线运动。

2.对电源的理解(1)在电磁感应现象中，产生感应电动势的那部分导体相当于电源，如切割磁感线的导体棒、有磁通量变化的线圈等，这种电源将其他形式的能转化为电能。

(2)判断感应电流和感应电动势的方向，都是把相当于电源的部分根据右手定则或楞次定律判定的。

实际问题中应注意外电路电流由高电势处流向低电势处，而内电路则相反。

3．导体棒在匀强磁场运动过程中的变与不变(1)外电阻的变与不变若外电路由无阻导线和定值电阻构成，导体棒运动过程中外电阻不变；若外电路由考虑电阻的导线组成，导体棒运动过程中外电阻改变。

(2)内电阻与电动势的变与不变切割磁感线的有效长度不变，则内电阻与电动势均不变。

反之，发生变化。

处理电磁感应区别安培定则、左手定则、右手定则的关键是抓住因果关系(1)因电而生磁(I→B)→安培定则(判断电流周围磁感线的方向)。

(2)因动而生电(v、B→I感)→右手定则(闭合回路的部分导体切割磁感线产生感应电流)。

(3)因电而受力(I、B→F安)→左手定则(磁场对电流有作用力)。

核心素养二对电路的理解(1)内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成。

(2)在闭合电路中，相当于“电源”的导体两端的电压与真实的电源两端的电压一样，等于路端电压，而不等于感应电动势。

核心素养三图像问题2.解决图像问题的一般步骤(1)明确图像的种类，即是Bt图像还是Φt图像，或者Et图像、It图像等。

(2)分析电磁感应的具体过程。

(3)用右手定则或楞次定律确定方向对应关系。

(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式。

(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等。

2018届高考物理一轮复习电磁感应现象楞次定律导学案1

电磁感应现象楞次定律知识梳理知识点一磁通量1.概念:在磁感应强度为B的匀强磁场中，与磁场方向的面积S与B的乘积。

2.公式：Φ＝。

3.单位:1 Wb＝.4。

公式的适用条件(1)匀强磁场。

（2)磁感线的方向与平面垂直，即B⊥S。

5.磁通量的意义磁通量可以理解为穿过某一面积的磁感线的条数。

答案：1.垂直 2.BS3。

1 T·m2知识点二电磁感应现象1。

电磁感应现象当穿过闭合电路的磁通量时，电路中有产生的现象.2。

产生感应电流的条件（1）条件:穿过闭合电路的磁通量。

（2）特例：闭合电路的一部分导体在磁场内做运动.3。

产生电磁感应现象的实质电磁感应现象的实质是产生，如果回路闭合,则产生；如果回路不闭合，那么只有，而无.答案:1。

发生变化感应电流2。

(1)发生变化（2）切割磁感线3。

感应电动势感应电流感应电动势感应电流知识点三感应电流方向的判断1.楞次定律（1）内容：感应电流的磁场总要引起感应电流的的变化。

(2)适用情况：所有的电磁感应现象。

2。

右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直,并且都与手掌在同一平面内，让磁感应线从进入，并使拇指指向的方向，这时四指所指的方向就是感应电流的方向。

(2）适用情况：产生感应电流答案：1。

(1）阻碍磁通量2。

（1)掌心导体运动（2)导体切割磁感线[思考判断]（1)1831年，英国物理学家法拉第发现了—-电磁感应现象。

( ）（2）1834年，俄国物理学家楞次总结了确定感应电流方向的定律—-楞次定律。

( ）(3)闭合电路内只要有磁通量，就有感应电流产生。

( ）（4)穿过线圈的磁通量和线圈的匝数有关.( )（5）由楞次定律知,感应电流的磁场一定与引起感应电流的磁场方向相反。

( )(6)感应电流的磁场一定阻止引起感应电流的磁场的磁通量的变化。

（)答案（1)√（2)√（3）×(4）×（5）×（6)×考点精练考点一电磁感应现象的判断1。

第39讲电磁感应现象和楞次定律-高中物理一轮复习提升素养导学案(全国通用)

明确目标确定方向1.知道电磁感应现象产生的条件.2.掌握楞次定律和右手定则的应用，并能判断感应电流的方向及相关导体的运动方向．3能够用楞次定律和推论解决实际问题【知识回归】回归课本夯实基础第一部分:基础知识梳理一．电磁感应现象1．定义：利用磁场产生电流的现象叫做电磁感应现象2．感应电流的产生条件（1）闭合电路（2）穿过闭合回路的磁通量发生变化二．感应电流方向的判定1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

第二部分：重难点解析1．磁通量发生变化的三种常见情况(1)磁场强弱不变，回路面积改变；(2)回路面积不变，磁场强弱改变；(3)回路面积和磁场强弱均不变，但二者的相对位置发生改变。

2．判断感应电流的流程(1)确定研究的回路。

(2)弄清楚回路内的磁场分布，并确定该回路的磁通量Φ。

(3)⎩⎪⎨⎪⎧Φ不变→无感应电流Φ变化→⎩⎪⎨⎪⎧回路闭合，有感应电流不闭合，无感应电流，但有感应电动势推论的应用学习目标电磁感应现象中因果相对的关系恰好反映了自然界的这种对立统一规律，对楞次定律中“阻碍”的含义可以推广为感应电流的“效果”总是阻碍产生感应电流的原因，可由以下四种方式呈现：(1)阻碍原磁通量的变化，即“增反减同”。

(2)阻碍相对运动，即“来拒去留”。

(3)使线圈面积有扩大或缩小的趋势，即“增缩减扩”。

(4)阻碍原电流的变化(自感现象)，即“增反减同”。

【典例分析】精选例题提高素养【例1】．如图所示，线圈I与电源、开关、滑动变阻器相连，线圈II与电流计G相连，线圈I与线圈II绕在同一个铁芯上，以下说法错误的是（）A．开关闭合或断开的瞬间，电流计G指针会偏转且偏转的方向相反B．开关闭合一段时间后，保持滑动变阻器阻值不变，电流计G指针不会偏转C．开关闭合一段时间后，来回移动变阻器滑动端，电流计G指针会偏转D．因为线圈II所在的回路中没有电源，所以电流计G指针始终不会偏转例1【答案】D【详解】A．开关闭合瞬间，电路中电流增大，线圈产生的磁场增强，由安培定则可知，穿过线圈的磁场方向向左，穿过线圈Ⅱ的磁通量增大，由楞次定律可知，线圈Ⅱ中产生感应电流方向从右侧看是逆时针方向；将开关断开的瞬间，线圈产生的磁场从有到消失，穿过线圈Ⅱ的磁通量减小，由楞次定律可知线圈Ⅱ中产生感应电流方向从右侧看是顺时针方向，故A正确，不符合题意；B．开关闭合一段时间后，保持滑动变阻器阻值不变，线圈I中电流不变，穿过线圈Ⅱ的磁通量不变，线圈Ⅱ中不产生感应电流，电流计G指针不会偏转，故B正确，不符合题意；C．开关闭合一段时间后，来回移动变阻器滑动端，线圈I中电流不断变化，穿过线圈Ⅱ的磁通量不断改变，由楞次定律可知，线圈Ⅱ中产生感应电流，电流计G指针会偏转，故C正确，不符合题意；D．线圈II所在的回路中虽然没有电源，由楞次定律可知，只要穿过线圈Ⅱ的磁通量改变，线圈Ⅱ中就会产生感应电流，电流计G指针就会偏转，故D错误，符合题意。

高考物理一轮复习学案：专题16 电磁感应现象以及楞次定律的应用

努力必有收获，坚持必会胜利，加油向未来！高三复习专题16 电磁感应以及楞次定律应用【知识梳理】1、产生感应电流的条件：2、对“楞次定律”的理解：【题型1】感应电流有无的判断1、下列给出了与感应电流产生条件相关的四幅情景图，其中判断正确的是（）A．图甲金属圆形线圈水平放置在通电直导线的正下方，增大电流，圆线圈中有感应电流B．图乙正方形金属线圈绕竖直虚线转动的过程中，正方形线圈中持续有感应电流C．图丙正电荷q顺时针做减速圆周运动过程中，同心共面金属圆圈中感应电流沿逆时针D．图丁金属杆在F作用下向右运动过程中，若磁场减弱，回路不一定会产生感应电流2、某实验装置如图所示，在铁芯P上绕着两个线圈A和B。

如果线圈A中电流i随时间t 的关系有图所示的A、B、C、D四种情况，那么在1t到2t这段时间内，哪种情况线圈B中没有感应电流（）A．B．C．D．【题型2】感应电流方向判断——“增反减同”3、如图所示，导体线圈abcd与直导线在同一平面内，直导线通有恒定电流I，当线圈由左向右匀速通过直导线的过程中，线圈中感应电流的方向是（）A．先abcd，再dcba，后abcdB．先abcd，再dcbaC．先dcba，再abcd，后dcbaD．一直dcba4、如图，一圆形金属环与两固定的平行长直导线在同一竖直面内，环的圆心与两导线距离相等，环的直径小于两导线间距。

两导线中通有大小相等、方向向下的电流。

下列判断正确的是（）A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向左侧直导线靠近，则环上的感应电流方向为顺时针方向C．当两直导线中电流同时增大时，环上的感应电流方向为顺时针方向D．当右侧直导线中电流突然减小时，环上的感应电流方向为顺时针方向【题型3】楞次定律应用——“来去拘留”5、如图所示，纽扣形永磁体直径略小于铜管、塑料管内径，某同学分别同时将两个纽扣形永磁体从竖直放置的空心铜管和空心塑料管上端口处由静止释放，忽略空气阻力。
