第二节 野外观测系统
森林生态系统野外系统观测方法
启动风速：0.2m· s-1；最大风速：可大于 75m· s-1 测量范围：0.2mm；高度：357mm；入口面积：400cm2
直径：200mm；收集面积：314cm2；采样体积：5L 测量原理：TDR 时域反射原理 温度测量范围： -15℃~+50 ℃，精度： ± 0.2 ℃ ；含水量 40%～ 测量范围：0～100% 体积含水量；含水量 0～ 40%时,精度 ± 1% 水势测量范围： 100KPa~-85Kpa ，精度： ± 0.5KPa ± 70%时,精度 ± 2%；温度测量范围： -15℃～ +50℃；温度精度： 0.2℃
2 表面积： ，柱高： 1m 或 2m 或用户定制，材料： 4mm 不锈钢 输出：2 1m 个 0 ～2000mV ；内存： 4500 读数 供电：10.5 ～15VDC
重量测量间隔是 1min，土壤水分、水势、温度、气象参数测量间隔是 10min。 系统软件直接输出土柱重量、渗漏液重量、土壤剖面水势、水分、温度、土壤溶液采样 负压、柱体底部水势及同深度野外大田水势。 4.1.3.5 单个或多个林分蒸散量观测 a）大孔径闪烁仪的结构和原理 1）结构 由发射器、接收器、信号处理器SPU和SRun软件、电源单元、气象单元（可选）组成。 发射器和接收器一般安装在铁塔上。发射器有两个由450只发光二极管排列组成的圆盘，接 收器距离发射器250m～60km。 2）工作原理 大孔径闪烁仪以发光二极管（LED）作为光源，工作时，发射器发出两束平行光束，接 收器被放置在距离发射器 250m 至 60km 的位置。根据弱散射原理，通过计算光强的起伏变 化来测量折射率波动的结构常数 Cn ，横向风的风速由两次波束信号间的时滞协方差得出。 由 Cn 得出温度脉动结构常数 CT ， 并通过自然对流尺度分析， 结合气象传感器测量的温度、 气压等结果，软件计算出传播路径上的显热通量、潜热通量、蒸散量等。 b）大孔径闪烁仪的布设和安装
地震勘探技术野外工作方法反射波法折射波法
(3) 干扰波少，强度弱，并易于分辨。图5.9 大地衰减和检波器特性曲线
2.检波器的频率特性 高频检波器：高频响应好， 低频响应差。如图5.9所示。
① 大地滤波衰减曲线； ② 检波器频率响应曲线； ③ 检波器＋大地特性。高、低频信号的输出基本均一。
1.单边观测系统 定义：在炮点一方接收的观测系统。适应折射界面较浅的情况。 折射波法规测系统
2.相遇观测系统
定义：两个单边时距曲线组成的 观测系统。时距曲线存在互换关系。 在讨论倾斜界面折射波时距曲线时已 提及过。
3.追逐观测系统 主要作用：界面弯曲，判断波有无 穿透；断层，判断是否绕射。在前面已地震波的激发
1.地震勘探对激发条件的基本要求
激发条件：影响地震记录好坏的第一因素，得到好的有效波的 基础条件。
(1) 有一定能量，保证获得勘探目的层的反射； (2) 有效波能量强，干扰波相对微弱，有较高的信噪比； (3) 频带较宽，尽可能接近δ脉冲（尖脉冲），以利提高分辩率； (4) 同点激发，地震记录重复性好。 2.震源类型
把激发点和排列向一个方向移动，重复以上工作，得一连续长反射 界面。图中，T=Tˊ（互换时间）。
观测系统图示
2. 如图(b)示。 O1激发，O1O2接收，用O1A表示，O1A在测线上投影O1A1对应 反射界面R1R2；
O2激发，O1O2接收，用O2A表示，相应反射界面为R2R3。 两次激发，得连续反射界面段R1R3。 折射法：多用时距平面图表示。
(2)相干干扰
定义：指外界产生的具有一定规律性的干扰。
特点：在地震记录上表现为有规律的振动，具有一定的 频率和视速度。
相干干扰产生：在 大型厂矿附近，机器有 规律地连续振动，江、 河波浪冲击岸坡等。如 图5.13所示。

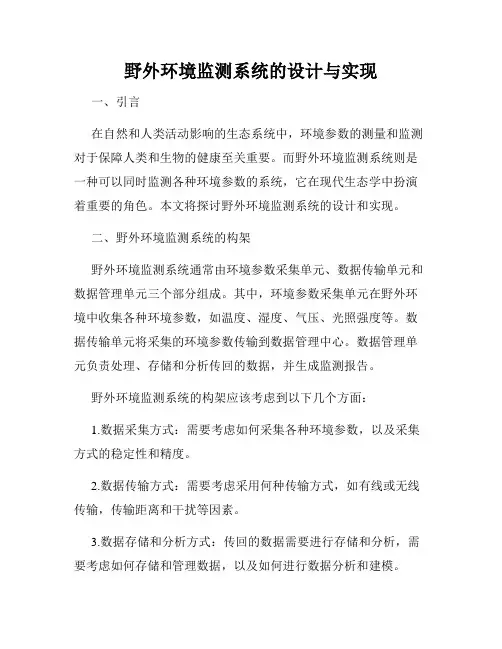

野外环境监测系统的设计与实现
野外环境监测系统的设计与实现一、引言在自然和人类活动影响的生态系统中，环境参数的测量和监测对于保障人类和生物的健康至关重要。
而野外环境监测系统则是一种可以同时监测各种环境参数的系统，它在现代生态学中扮演着重要的角色。
本文将探讨野外环境监测系统的设计和实现。
二、野外环境监测系统的构架野外环境监测系统通常由环境参数采集单元、数据传输单元和数据管理单元三个部分组成。
其中，环境参数采集单元在野外环境中收集各种环境参数，如温度、湿度、气压、光照强度等。
数据传输单元将采集的环境参数传输到数据管理中心。
数据管理单元负责处理、存储和分析传回的数据，并生成监测报告。
野外环境监测系统的构架应该考虑到以下几个方面：1.数据采集方式：需要考虑如何采集各种环境参数，以及采集方式的稳定性和精度。
2.数据传输方式：需要考虑采用何种传输方式，如有线或无线传输，传输距离和干扰等因素。
3.数据存储和分析方式：传回的数据需要进行存储和分析，需要考虑如何存储和管理数据，以及如何进行数据分析和建模。
4.监测报告的生成方式：数据处理完毕后需要生成监测报告，需要考虑如何生成报告以及所需的技术支持。
三、野外环境监测系统的设计要点1.环境参数采集单元：环境参数采集单元需要考虑的主要因素包括环境参数采集的位置和数量、实时测量和存储能力、精度等。
2.数据传输单元：数据传输单元需要考虑的主要因素包括传输距离和信号穿透能力、数据传输的带宽和速度、安全性等。
3.数据管理单元：数据管理单元需要考虑的主要因素包括数据存储和处理能力、数据的可视化和分析能力、安全性等。
4.监测报告的生成：监测报告的生成需要考虑的主要因素包括数据可视化的能力、监测报告的自动生成等。
四、野外环境监测系统的实现在实现野外环境监测系统时，需要考虑实现软件和硬件两个层面。
1.软件层面的实现：软件层面的实现主要包括采集程序的编写、数据传输程序的编写和数据管理程序的编写。
采集程序的编写需要考虑各种环境参数的采集方式和采集精度，数据传输程序的编写需要考虑数据传输的方式和传输速度，数据管理程序的编写需要考虑数据的存储和处理能力。
地震勘探野外工作-观测系统
多次覆盖观测系统
MS V 2n
V 炮点移动道数 单边放炮S=1,
双边放炮S=2 d 炮点移动距离
M 排列道数 n 覆盖次数 Dx 道间距
单 边 放 炮
M x d 2n
综 合 平 面
图
M 1 2n 1 M / 2n
叠加段放炮次数
法
每放炮一次得到地下反射点个数？ 为什么图中1-6炮的21,17,13,9,5,1道 是共反射点？
覆盖次数与面元关系
600 500 400 384 600
可 变 面 元 特 例
面 元 扩 大 － － 覆 盖 次 数 增 加
覆盖次数 300 216 200 100 24 0
覆盖次数 5 ＊ 24 5 10 ＊ 10 96 15 ＊ 15 216 20 ＊ 20 384 25 ＊ 25 600
96
面元网格
阅读文章并思考 １、二维地震过障碍观测系统模式及其参数设计-梁顺军 ２、宽方位三维三分量地震资料采集观测系统设计-
以新场气田三维三分量勘探为例-唐建明
３、高精度地震勘探技术发展回顾与展望-赵殿栋 海上观测系统设计方面的文章……
共接收点波列图—帮助判断岩性变 化，帮助选择最佳偏移距。
七、三维地震观测系统
三维地震 — 在个观测面上进行 观测，对所得资料进行三维偏移迭 加处理获得地下地质构造在三维空 间的特征。 1、路线型 特点：获得沿路线附近一条窄带上 的资料 1）、宽线剖面： a、沿测线布置接收点；
b、激发点布在与测线交叉（正交或 任意角度）的线上。
六次迭加炮号与道号关系表：
反 射 点
道号 炮号
A 21 17 13 9
B 22 18 14 10
C 23 19 15 11
地震勘探原理题库讲解
第一章地震波的运动学第一节地震波的基本概念第二节反射地震波的运动学第三节地震折射波运动学第二章地震波动力学的基本概念第一节地震波的频谱分析第二节地震波的能量分析第三节影响地震波传播的地质因素第四节地震记录的分辨率第三章地震勘探野外数据的野外采集第一节野外工作方法第二节地震勘探野外观测系统第三节地震波的激发和接收第四节检波器组合第五节地震波速度的野外测定第四章共中心点迭加法原理第一节共中心点迭加法原理第二节多次反射波的特点第三节多次叠加的特性第四节多次覆盖参数对迭加效果的影响及其选择原则第五节影响迭加效果的因素第五章地震资料数字处理第一节提高信噪比的数字滤波第二节反滤波第三节水平迭加第四节偏移归位第五节地震波的速度第六章地震资料解释第一节地震资料构造解释工作概述第二节时间剖面的对比第三节地震反射层位的地质解释第四节各种地质现象在时间剖面上的特征和解释第五节地震剖面解释中可能出现的假象第六节反射界面空间位置的确定第七节构造图、等厚图的绘制及地质解释第八节水平切片的解释一、名词解释第一章地震波的运动学1、波动（难度90区分度30）2、波前（难度89区分度31）3、波尾（难度89区分度31） 4、波面（难度89区分度31） 5、等相面（80 、 33） 6、波阵面（81 、 34）7、波线（70 、 33） 8、射线（72 、 40）9、振动曲线（75 、 42） 10、波形曲线（76 、 44） 11、波剖面（65 、 46） 12、子波（60 45）13、视速度（80 、 30） 14、射线平面（60 、 47）15、运动学（70 、 55） 16、时距曲线（68、 40） 17、正常时差（60 、 45） 18、动校正（60、 60） 19、几何地震学（70 、 35）第二章地震波动力学的基本概念1、动力学（70 、 40）2、物理地震学（71、 35）3、频谱（50 、 50）4、波的发散（90 、 30）5、波散（90 、 31）6、频散（80、 35）7、吸收（70 、 40 ）8、纵向分辨率（60、40）9、垂向分辨率（60、40）10、横向分辨率（60、40）11、水平分辨率（60、40）12、菲涅尔带（50、45） 13、主频（65、40）第三章地震勘探野外数据的野外采集1、规则干扰波（90、30）2、不规则干扰波（90、30）3、观测系统（80、35）4、多次覆盖（65、50） 5、共反射点道集（70、45）6、检波器组合（90、30）7、方向特性（75、30）8、方向效应（90、30）第四章共中心点迭加法原理1、共中心点迭加（70、40）2、水平迭加（60、40）3、剩余时差（60、50）第五章地震资料数字处理1、偏移迭加（75、30）2、平均速度（85、30）3、均方根速度（80、30）4、迭加速度（70、40）第六章地震资料解释1、标准层（50、40）2、绕射波（40、50）3、剖面闭合（30、60）4、三维地震（70、30） 5、水平切片（45、60） 6、等厚图（65、40） 7、构造图（80、30）二、填空题第一章1、振动在介质中的传播就是（）。
野外智能监测系统的研究及应用
野外智能监测系统的研究及应用在野外生态系统保护和管理方面，智能监测系统的研究与应用具有重要意义。
野外智能监测系统可以实现对生态系统关键指标的实时监测和数据采集，为生态系统的科学研究和管理提供了重要数据支持。
本文将从系统性能、技术方法和应用案例三个方面来探讨野外智能监测系统研究及应用的现状和未来发展趋势。
一、系统性能野外智能监测系统根据需要监测的内容，主要包括气象环境、土壤水分、植被覆盖度、动物行为等多个方面。
针对不同的监测内容，系统设计和参数设置上需具备以下能力：1. 精准数据采集能力。
针对需要监测的指标，系统需能够根据等时等距等运行方式进行采样，以实现精确可靠的数据采集，并实时数据传输。
2. 长期稳定运行能力。
野外环境具有复杂多变的特点，系统在设计上需具备良好的防护能力，同时在硬件和软件方面需采用高效节能的构架以保证系统的稳定运行。
3. 多样性传感器集成能力。
不同类型的传感器在不同的野外环境中发挥的作用各异，在系统设计上需考虑到不同类型传感器的适应性和互补性，并能够实现快速集成。
二、技术方法针对野外智能监测系统的实现，通常采用的技术包括传感器技术、数据采集技术、数据传输技术以及数据分析技术。
1. 传感器技术。
传感器主要负责采集实时数据，其品质和稳定性是系统能否长期稳定运作的关键。
目前，针对野外环境下的生态监测，遥感技术、声位定位技术、图像处理技术、雷达技术及信号分析等方面的传感器被广泛应用。
2. 数据采集技术。
传感器采集到的数据需经过采集端处理为可传输的数据，不同传感器的数据通常需要额外的处理方式。
对同类型数据重复采集，求平均值或最大值可以降低数据误差。
3. 数据传输技术。
数据传输采用通常通过无线网络实现。
不同网络环境针对不同传输速率和传输稳定性的优先级设置不相同。
4. 数据分析技术。
对野外监测数据的整合和分析是后续应用的主要环节。
数据分析主要针对采集得到的数据，通过计算、建模和机器学习等算法进行数据分析，得到数据统计分析结果和生态环境模型。
(整理)地震勘探野外观测系统.(word文档良心出品)
§3.4地震勘探野外观测系统一、地震测线的布置1．地震测线沿地面进行地震勘探的线路，指出炮点、接收点的位置和延伸方向。
2．布置测线的原则①测线一般布置成正交的网状。
②尽量为直线，方便处理和解释。
③主测线多于联络测线，更真实地反映构造形态。
测线3．不同勘探阶段的测线布置要求①区域普查（线路普查）测网稀，线距几十—上百公里。
②面积勘查测网稀，线距几—十几公里，如4╳8， 4╳4， 4╳2（km2）。
③构造细测测网密，线距几百米—几公里，如0.2╳0.2, 0.5╳0.5, 1╳2, 2╳3（km2）。
二、观测系统的图示方法1．观测系统的定义观测系统是指示激发点和接收点的相互空间位置关系的图件。
2．观测系统的图示方法用水平线表示测线，将激发点标在水平线上；过激发点向两侧作450的斜线；将接收点投影到过其激发点的450斜线上。
共炮点线共接收点线共反射点线共炮检距线斜线斜线垂线(覆盖次数) 水平线12345678910三、反射波法观测系统的基本类型1．2．简单连续观测系统例子：单边激发，单边接收，一次覆盖，偏移距为O。
O 1 O2O3O4O5测线P90图6.3-29b2．间隔连续观测系统例子：单边激发，单边接收，一次覆盖，偏移距不为0。
1234 5P90图6.3-29d3．多次覆盖观测系统（1）定义地下界面被观测的次数多于一次，例如二次覆盖，三次覆盖，……。
（2）多次覆盖原理示意图M（3）抽共反射点道集实现多次覆盖例如:单边激发，仪器有24道，每激发一次，炮点和排列一起向前移动2个道间距，即可形成6次覆盖。
123456789101112131 3 5 7 9 11 13 15 17 19 21 23 24P91图6.3-23抽共反射点道集——生产中放一炮多道接收，并按一定的规律布置排列，等室内处理时，将能收到同一个点的反射波的道从不同的炮中抽出来，按炮检距大小排列起来，叫做抽共反射点道集。
（4）6次覆盖，24道接收的共反射点道集表P92表6.3—1（5）多次覆盖经验公式nNSx d 2=∆=υ P90、P91的N 与n 互换 。
地震勘探野外观测系统
§3.4地震勘探野外观测系统一、地震测线的布置1．地震测线沿地面进行地震勘探的线路，指出炮点、接收点的位置和延伸方向。
2．布置测线的原则①测线一般布置成正交的网状。
②尽量为直线，方便处理和解释。
③主测线多于联络测线，更真实地反映构造形态。
测线3．不同勘探阶段的测线布置要求①区域普查（线路普查）测网稀，线距几十—上百公里。
②面积勘查测网稀，线距几—十几公里，如4╳8， 4╳4， 4╳2（km2）。
③构造细测测网密，线距几百米—几公里，如0.2╳0.2, 0.5╳0.5, 1╳2, 2╳3（km2）。
二、观测系统的图示方法1．观测系统的定义观测系统是指示激发点和接收点的相互空间位置关系的图件。
2．观测系统的图示方法用水平线表示测线，将激发点标在水平线上；过激发点向两侧作450的斜线；将接收点投影到过其激发点的450斜线上。
共炮点线共接收点线共反射点线共炮检距线斜线斜线垂线(覆盖次数) 水平线12345678910三、反射波法观测系统的基本类型1．简单连续观测系统例子：单边激发，单边接收，一次覆盖，偏移距为O。
12345P90图6.3-29b2．间隔连续观测系统例子：单边激发，单边接收，一次覆盖，偏移距不为0。
1234 5P90图6.3-29d3．多次覆盖观测系统（1）定义地下界面被观测的次数多于一次，例如二次覆盖，三次覆盖，……。
（2）多次覆盖原理示意图M（3）抽共反射点道集实现多次覆盖例如:单边激发，仪器有24道，每激发一次，炮点和排列一起向前移动2个道间距，即可形成6次覆盖。
123456789101112131 3 5 7 9 11 13 15 17 19 21 23 24P91图6.3-23抽共反射点道集——生产中放一炮多道接收，并按一定的规律布置排列，等室内处理时，将能收到同一个点的反射波的道从不同的炮中抽出来，按炮检距大小排列起来，叫做抽共反射点道集。
（4）6次覆盖，24道接收的共反射点道集表P92表6.3—1（5）多次覆盖经验公式nNSx d 2=∆=υ P90、P91的N 与n 互换 。
野外观测实验报告
野外观测实验报告1. 实验目的本次实验旨在通过野外观测，学习和应用生物学、生态学知识，了解自然环境中的生物多样性和生态系统。
通过实地观察和数据收集，探究物种分布、相互作用以及环境因素对生物群落的影响。
2. 实验地点和时间实验地点为XX自然保护区，实验时间为XXXX年X月X日至XXXX年X月X 日。
3. 实验方法和步骤3.1 野外观察在实验地点随机选择不同的生境，如森林、草地、湖泊等，进行观察。
根据实地情况，使用望远镜、相机、放大镜等工具，记录生物群落的组成、种类和数量。
3.2 数据收集根据观察结果，记录不同物种的出现频率、分布范围以及生境要求。
同时，测量和记录环境因素，如温度、湿度、光照强度等，以及生境的土壤类型和pH值等。
3.3 数据分析将收集到的数据进行整理和分析，计算物种多样性指数，如物种丰富度、均匀度和优势度。
同时，将物种组成和环境因素进行对比分析，以探究环境对生物群落的影响。
4. 实验结果和讨论4.1 物种组成根据观察和收集的数据，我们发现不同生境中的物种组成存在显著差异。
例如，森林生境中主要有XX树种和XX动物种类，草地生境中主要有XX植物和XX 昆虫种类等。
这表明不同生境的环境条件对物种的分布和适应性有着重要影响。
4.2 物种多样性通过计算物种多样性指数，我们发现不同生境的物种多样性存在差异。
例如，森林生境的物种丰富度和均匀度较高，优势度相对较低；而草地生境的物种丰富度相对较低，优势度较高。
这可能与不同生境的资源分配和竞争压力有关。
4.3 环境因素和生物群落分析环境因素和生物群落的关系时，我们发现温度、湿度和光照强度等因素与物种的分布和数量存在一定的相关性。
例如，某些物种对温度和湿度的要求较高，只在特定的生境中出现；而某些物种在光照较强的地方更容易繁衍。
5. 实验总结通过本次野外观测实验，我们了解了生物多样性和生态系统的重要性，并通过实地观察和数据收集，深入了解了生物群落的组成和环境因素对其影响的关系。
第二节 野外观测系统
B
A
O1 O’ O2
O3
O4
O5
O6
（4）共中心点记录－垂直于共炮 检距线的垂线表示共中心点 （界面水平时为共反射点或共 深度点）的位置，此线上各点 接收到来自地下同一反射点的 反射，由此组成的记录称为共 反射点记录。
B
A
O1 O’ O2
O3
O4
O5
O6
第二节 野外观测系统
四种记录的应用
4种记录在地震勘探中被广泛使用，例如：①共炮点 和共接收点记录用于求取炮点和检波点的静校正量； ②在野外作业中，通过显示共炮点记录实行记录质量 的监控；③在资料处理中，需要对共炮点记录进行抽 道集，得到大量的共中心点道集记录，然后进行速度 分析、动校正、水平叠加或偏移归位等处理，最终得 到用于资料解释的成果数据；④在速度分析或某些偏 移处理时，为了增加数据量或提高处理质量，需要抽 取共炮检距记录，用于特殊分析和处理。
1、一次覆盖的简单观测系统及其图示 观测系统（layout）可用综合平面法来表示，即在平 面图上表示出激发点和接收点的相对位置以及观测 到的地下界面段。综合平面法适用于各种复杂情况 下的观测系统图示，目前二维地震勘探的生产中大 多采用它。
先介绍一些基本概念
第二节 野外观测系统
排列的概念及其类型
• 排列的概念：震源与检波器组中点位置（中心道） 之间的关系(同一工区此关系应不变)。
第二节 野外观测系统
一、地震测线的布设
（3）面积详查阶段－本阶段的任务：在已知构造单 元上查明其构造特点，如分布范围、空间形态、目 的层厚度、上下地层的接触关系、高点位置、闭合 度、与相邻构造的关系、断层的大小及其分布等， 提供最有利的含油气圈闭，为钻探提供井位。要求： 主测线垂直构造走向，二维地震勘探的测网线距为 2～3公里，也可根据需要直接进行三维地震勘探。
森林生态系统野外观测
目次前言 (ⅱ)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 野外观测总体技术流程 (2)6 森林生态系统类型 (2)7 野外观测样地选择与样方设置 (2)8 野外观测指标体系 (3)9 野外观测技术方法 (4)附录A（资料性附录）龄组划分表 (8)附录B（规范性附录）野外调查记录表 (9)森林生态系统野外观测技术规范1适用范围本标准规定了森林生态系统的类型、样地选择与样方设置、野外观测指标体系、野外观测技术方法等内容和要求。
本标准适用于全国及省级行政区域森林生态系统野外观测，其他自然地理区域可参照本标准执行。
2规范性引用文件本标准内容引用了下列文件或其中的条款。
凡是不注明日期的引用文件，其有效版本适用于本标准。
GB/T 14721 林业资源分类与代码森林类型GB/T 26424 森林资源规划设计调查技术规程GB/T 30363 森林植被状况监测技术规范GB/T 33027 森林生态系统长期定位观测方法3术语和定义下列术语和定义适用于本标准。
3.1林分stand指森林内部特征（如树种组成、林冠层次、年龄、郁闭度、起源、地位级或出材量等）基本相同，而与周围森林有明显区别的一片森林。
林分常作为确定森林经营措施的依据，不同的林分需要采取不同的经营措施。
3.2立地因子site factor指林木所处环境中影响其生长发育的环境因子，包括海拔、地形类型、坡度、坡向、坡位等。
3.3森林生态系统forest ecosystem指以乔木为主的生物群落和非生物环境综合组成的生态系统，本标准中包括针叶林、阔叶林、针阔混交林和稀疏林。
3.4每木检尺tally指林业调查中的一种的基本调查工作，目的为取得林分数据，测定样地内每一株达到测量标准树木的胸径等指标。
4总则4.1原则本标准规定的内容遵循规范性、可操作性、先进性和经济与技术可行性的原则。
4.2内容本标准以现场观测手段为主，辅以资料收集与访问调查等手段，对森林生态系统的立地因子、森林类型、每木检尺、林分指标和林下植被等内容开展野外观测，服务于全国和区域尺度生态状况调查评估。
野外科学观测研究站评价指标体系
野外简易获取硝石方法硝石是一种常见的自然资源，可用于制作火药和肥料等。
在野外寻找硝石可以是一项有趣的活动，同时也可以在紧急情况下提供一些必要的资源。
下面是一些简易获取硝石的方法。
1.地质地图研究：地质地图是找到硝石的有用工具。
了解你所在地区的地质特征，比如陡峭的山脉、河流、岩石和河床等，这些地方往往会有较高的硝石含量。
寻找地质层状特征，通常硝石会在此处更容易找到。
2.岩层翻转：硝石主要存在于深层的岩石中。
在地质或山脉区域中，寻找被侵蚀或破坏的岩石层。
使用工具（如镐子或锤子）翻动或敲击岩石，看是否发现硝石。
注意安全，避免因不当操作导致伤害。
3.河床：河床通常是硝石富集的地方。
水流会将硝石冲刷到河床上，尤其是在降雨后。
寻找暴露在外的岩石，并仔细检查是否有硝石。
也可以河床中的沉积物，用筛子或其他工具将其过滤，以找到硝石。
4.地下水源：地下泉水通常会与硝石溶解在一起，形成硝石的积聚。
寻找湿润的土壤或河流，挖掘一些泥土并过滤水，看是否能找到硝石。
5.火烧法：硝石可以通过火烧法进行提取。
在一个干燥的地方，找一块平坦的岩石，并在上面堆放干燥的木材。
点燃木材，并在火焰灭去后等待岩石冷却。
然后，使用工具检查岩石表面是否有硝石形成的白色结晶。
注意安全，避免火灾。
6.化学聚集：硝石可以通过进行化学反应来聚积。
将硝酸银或硝酸钾与木炭混合并加热，生成一种含有硝石的反应产物。
将产物收集起来，并通过过滤或蒸馏来提取硝石。
以上方法只是一些简易获取硝石的方法，不一定适用于所有地区和环境。
在进行任何活动之前，请确保了解当地的法律和安全规定，并尊重环境。
此外，硝石在一些地方是受限制的物质，需遵守相关法律法规，以免违法。
04_地震勘探野外工作-观测系统
覆盖次数与面元关系
600 500 400 384 600
可 变 面 元 特 例
面 元 扩 大 － － 覆 盖 次 数 增 加
覆盖次数 300 216 200 100 24 0
覆盖次数 5 ＊ 24 5 10 ＊ 10 96 15 ＊ 15 216 20 ＊ 20 384 25 ＊ 25 600
96
炮线
接收线
三 维
二维单炮记录
三维单炮记录
炸药震源反褶积前单炮 观察二者之差异
3、海上三维常用观测系统 1)双船作业
炮 舰
电缆（双）
注意：电缆偏角
双船作业 2）单船作业：(目前最多的一船拖八缆四枪) 单船双缆双震源（一次仅1个震源激发）
三维勘探的参数选择 空间采样间隔 三维勘探是一种面积勘探，既有横向采样间隔， 又有纵向采样间隔，即道间距和测线距。空间采样间 隔由空间采样定理确定。
d 炮点移动距离 单边
例：6次迭加，24道，单端放炮时：
24 1 V 2 6
(道间距数 )
M道接收，n次覆盖的1个迭加段，需放炮次。
M 1 2n 1 M / 2n
找出书中 ｐ３５ 描述错误
双边放炮
六、列线图与波列图
1、列线图——在观测系统的综合平面图上加上方格网所 组成的图形称为列线图；
注意：
①两端观测系统不能互换对比； ②适用于S<500米情况。
延长时距曲线
变观设计
四、间隔连续观测系统：
目的:为避开激发点附近的面波与声波干扰 原理：通过互换点进行界面连续追踪
现在处理技术很容易解决
五、多次复盖观测系统及图示 fold
1、概念： ①复盖次数——同一界面被观测追踪的次数； ②多次复盖——同一界面或界面点被多次观测追踪； ③多次复盖观测系统——能对地下同一个反射界面 点进行多次观测的野外观测系统，以便进行迭加压 制多次波等干扰波；
地震勘探野外工作-观测系统[高级课件]
![地震勘探野外工作-观测系统[高级课件]](https://img.taocdn.com/s3/m/44027790c5da50e2524d7fe7.png)
严选内容
22
炮点移动道数计算式
V MS 2n
d M x 2n
注：M—接收道数，n—迭加道数，S—单 端放炮时， S=1;双端放炮时， S=2
d 炮点移动距离 单边
例：6次迭加，24道，单端放炮时：
V 241 (道间距数) 26
严选内容
23
M道接收，n次覆盖的1个迭加段，需放炮次。
M 1 2n 1 M / 2n
叠加段放炮次数
每放炮一次得到地下反射点个数？ 严为选内什容 么图中1-6炮的21,17,13,92,15,1道
是共反射点？
六次迭加炮号与道号关系表：
道号
反 射
A
B
C
D
E
F
点
炮号
1 21 22 23 24
单
2 17 18 19 20
边
放
3 13 14 15 16
炮
4
9 10 11 12
5
5678
6
1234
的记录 csp--crp
注：共反射点与共炮
x3
点区别：前者为一点， 后者为一段
x1 x2
o
反严射选内段容
18
观测系统的分类
根据观测系统的迭加特性，可以把观测系统分 为两大类，单边放炮观测系统和双边放炮观测系统。 单边放炮观测系统是指炮点位于排列的一侧的观测 系统，炮点位于左侧的叫小号放炮，位于右侧的叫 大号放炮。双边放炮观测系统指炮点位于排列两侧 的观测系统。
第二节 观测系统
严选内容
1
地震测线布置
一、基本要求： 1、测线为直线； 2、垂直构造走向。 二、不同阶段测线布置： 1、线路普查—大剖面（未做地震区） 任务：了解区域地质构造情况
野外观测实验报告
