平法图集16G101-1修订主要内容知识讲解
16G101-1解读(对比11G101-1)
省去11G中系数计算过程，将计算结果直接列出，便于确定长度。
14
P62
拉结筋构造：明确给出两种拉筋做法
16G明确给出一边90°，一边135°的做法，便于现场施工。
15
P65
刚性地面上下各加密500
16G给出两侧刚性地面标高不相同时的做法
跨高比：跨度与其梁截面高度之比值。
注写规则同框架梁，节点详图见P80。
5
P15
设计施工注意III
约束边缘构件非阴影区域拉筋沿剪力墙竖向分布钢筋逐根设置。
6
P17
3.2.5.8 LLk注写规则
同4
7
P21
3.6.3抗震等级为一级的剪力墙，水平施工缝处需设置附加竖向插筋时，设计应详细说明位置配筋等情况。
施工缝：在混凝土浇筑过程中，因设计要求或施工需要分段浇筑，而在先、后浇筑的混凝土之间所形成的接缝。节点构造见P74。
8
P27
表4.2.2 楼层框架扁梁（KBL)、托柱转换梁（TZL）
扁梁：宽度大于或等于梁高的梁。托柱转换梁类似于框支梁，见P96
9
P27
注3：区分非框架梁、井字梁端支座锚固平直段
L、JZL表示端支座铰接（平直段≥0.35Lab）;Lg、JZLg表示充分利用抗拉强度（平直段≥0.6Lab）
16
P69
KZ边柱，角柱柱顶等截面伸出时纵向钢筋构造
该节点为16G新增节点，分直锚和弯锚两种构造。直锚长度为自梁顶起≥LaE，弯锚时伸至柱顶且≥0.6LabE，外侧钢筋弯折15d，内侧钢筋弯折12d
17
P71
端部有暗柱时剪力墙水平筋做法
16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分
16G新平法知识体系第三讲——新旧平法对比解析（16G101-1）柱部分16G新平法知识体系第三节课正式开讲，细致讲解，助你快速掌握新变化。
1柱一、平法制图规则和标准构造详图小结：1、上部嵌固部位注写，新增3种场景的说明；2、框架柱嵌固部位为基础顶面时，无需注明。
11G中要求由设计注明；3、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
小结：1、转换柱编号代替旧图集框支柱。
小结：1、对应采用非对称配筋的矩形截面柱，必须每侧均注写中部筋；2、11G中没有对非对称配筋的注写要求，16G新增注写要求。
小结：1、上部结构嵌固部位的实际图纸说明；2、层高表中，双细线表示嵌固部位不在基础顶面时嵌固部位；双虚线表示嵌固部位不在地下室顶板，仍需要考虑地下室顶板对上部结构实际存在嵌固作用时的表示方法。
2柱二、KZ纵向钢筋连接构造小结：1、“同一连接区段”与“同一截面”区别？（严格来讲是有区别的）2、与纵向钢筋的连接接头说法保持一致“同一连接区段内”。
3柱三、地下一层增加钢筋在嵌固部位的锚固构造小结：1、虚线部分表示弯折既可以内侧、也可以外侧弯折；2、原“基础底面”，修订为“基础顶面”。
4柱四、梁上柱LZ纵筋构造小结：1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化；2、16G要求伸至梁底且≥20d,弯折长度15d。
5柱五、KZ、QZ、LZ箍筋加密区范围小结：1、注4修改无梁且无板连接时，箍筋加密范围的Hn取值；2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋（不是只设置两道柱箍筋就可以了）。
6柱六、关于“非抗震KZ纵向钢筋连接构造”小结：1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。
7柱七、KZ边柱和角柱柱顶纵向钢筋构造小结：1、节点①：11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置；2、节点⑤：11G无且伸至梁底的要求。
微观图解16G101-1平法图集
第一个节点是在连梁上部上通筋出现搭界时候用到， 第二个节点是连梁出现架立筋时候用到。
这里的加密范围其实和框架梁是一样的，如果掌 握规律，我估计你也能猜出来加密范围是多少。
现在这个节点有办法算了，原来节点还真不好计算，净长 多少很难确定，这不是出了准确的计算依据。
微观图解16G101-1
你看看，按照11G图集，以 上案例最后的锚固长度可 以是33d，也可以是34d， 好像都有理由奥，16G图集， 给你一锤定音，就是33d， 消除了争议。
原来03G图集计算锚固长度就 是直接查的，11G图集给变复 杂了，计算一个锚固长度竟 然需要4个步骤，现在又终于 回归到查表了，简单明了， 不会产生争议，好！
这里注意，所谓的附加钢筋在梁中，我指的是梁竖向标高的 中间，不是水平面的中间。
注意，当柱截面宽-框架梁宽≥100时，需要增加了u型筋。
搭接长度可以直接 查，还是第一次出 现，03G和16G都需 要计算，16G真好， 替我们算了，直接 查就可以了，这也 可以避免不必要的 争议，甲乙双方少 打了多少口舌官司。
这里图集是不是一个字写错 了，明明是横向施工缝吗！
连梁增加非贯通筋，这个节点原来是没有的， 但是实际上会碰到，原来对我们来说左右为 难的事情，现在给了你确切的答案。
16G101-1培训大纲
16G101-1 图集培训大纲本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。
一、钢筋混凝土梁正截面破坏主要有以下形式:（1）适筋破坏: 该梁具有正常配筋率, 受拉钢筋首先屈服, 随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变, 混凝土压碎.此种破坏形式在破坏前有明显征兆, 破坏前裂缝和变形急剧发展, 故也称为延性破坏.（2）超筋破坏: 当构件受拉区配筋量很高时, 则破坏时受拉钢筋不会屈服, 破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。
受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
二、钢筋混凝土结构斜截面主要破坏形态：（1 ）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。
破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。
（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。
剪压破坏有一定预兆。
（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T 形梁或I 形梁上。
发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。
验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。

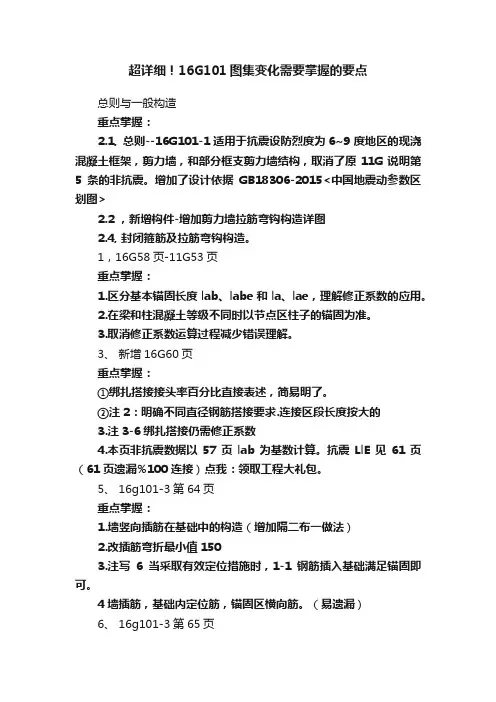

超详细！16G101图集变化需要掌握的要点
超详细！16G101图集变化需要掌握的要点总则与一般构造重点掌握：2.1, 总则--16G101-1适用于抗震设防烈度为6~9度地区的现浇混凝土框架，剪力墙，和部分框支剪力墙结构，取消了原11G说明第5条的非抗震。
增加了设计依据GB18306-2015<中国地震动参数区划图>2.2 ，新增构件-增加剪力墙拉筋弯钩构造详图2.4, 封闭箍筋及拉筋弯钩构造。
1，16G58页-11G53页重点掌握：1.区分基本锚固长度lab、labe和la、lae，理解修正系数的应用。
2.在梁和柱混凝土等级不同时以节点区柱子的锚固为准。
3.取消修正系数运算过程减少错误理解。
3、新增16G60页重点掌握：①绑扎搭接接头率百分比直接表述，简易明了。
②注2：明确不同直径钢筋搭接要求.连接区段长度按大的3.注3-6绑扎搭接仍需修正系数4.本页非抗震数据以57页lab为基数计算。
抗震LlE见61页（61页遗漏%100连接）点我：领取工程大礼包。
5、 16g101-3第64页重点掌握：1.墙竖向插筋在基础中的构造（增加隔二布一做法）2.改插筋弯折最小值1503.注写6当采取有效定位措施时，1-1钢筋插入基础满足锚固即可。
4墙插筋，基础内定位筋，锚固区横向筋。
（易遗漏）6、 16g101-3第65页重点掌握：改1.墙边缘构件竖向插筋在基础中的构造2.增边缘构件角部纵筋基础内箍筋详图。
3.墙边缘柱插筋.基础内箍筋遗漏点。
7、 16g101-3第66页重点掌握：改1.柱竖向插筋在基础中的构造2.增加注写4（基础1200的轴心受压及小偏心柱构件.1400以上的所有柱构件可仅将四角插到基础底部。
）3.柱插筋，基础内定位筋增点8.16G63页-11G第57页重点掌握：1.嵌固部位在基础顶面，了解各种连接的构造要求。
2.上，下层多出的钢筋如何锚固3.上下层变直径的钢筋如何连接4.改嵌固部位的注写方法如地下室顶用双虚线表示，搭接范围按嵌固部位（详11页）10、16G65- 11g第61页重点掌握：①了解框架柱.墙柱.梁柱加密箍筋构造。
《16G101-1》图集梁配筋讲解培训讲义(附图)-16g101-1梁
（1）集中标注
• 集中标注表达梁的通用数值，包括五项 必注值及一项选注值
• 1）梁编号 • 2）梁截面尺寸b×h(宽×高) • 3）梁箍筋 • 4）梁上部通长筋或架立筋 ；梁下部通
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
《16G101-1》图集梁配筋讲解培训 讲义(附图)-16g101-1梁
左支座截面
跨中截面
《16G101-1》图集梁配筋讲解培训 讲义(附图)-16g101-1梁
右支座截面
《16G101-1》图集梁配筋讲解培训 讲义(附图)-16g101-1梁
返回
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相《同16G，101-无1》图主集梁次配筋之讲解分培训）
JZL 讲义(附图)-16g101-1梁
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接 《16G101-1》图集梁配筋讲解培训
讲义(附图)-16g101-1梁
箍筋
下部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋 《16G101-1》图集梁配筋讲解培训
讲义(附图)-16g101-1梁
箍筋
《16G101-1》图集梁配筋讲解培训 讲义(附图)-16g101-1梁
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
《16G101-1》图集梁配筋讲解培训 讲义(附图)-16g101-1梁
• 钢筋混凝土梁采用平法表达有 两种方式：
• 平面注写方式 • 截面注写方式
井字梁 JZL
《16G101-1》图集梁配筋讲解培训 讲义(附图)-16g101-1梁
《16G101-1》图集梁配筋讲解培训讲义(附图)
钢筋的做法
钢筋的做法
悬 挑 端 钢 筋 下 弯 构 造
钢筋的做法
悬 挑 端 特 殊 钢 筋 弯 折 构 造
11G101－1图集中
框架梁加腋构造 不伸入支座的梁下部纵筋构造
11G101-1 P83图集规定
钢筋的做法
中间支座加 腋筋构造
端支座加腋 筋构造
钢筋的锚固、搭接值确定
钢筋的锚固、搭接值确定
钢筋的锚固、搭接值确定
钢筋搭接区箍筋设置
钢筋的保护层厚度确定
谢谢大家！
返回
5）梁侧面纵向构造钢筋或受扭 钢筋
侧向构造钢筋就是腰筋，当梁的有效 高度大于450mm时设置，腰筋布置在梁的 截面高度中间区域，两边对称布置；
受扭钢筋包括纵筋和箍筋，受扭纵筋 要求沿梁的截面四个边均匀布置，因此 当存在扭矩时梁的截面高度中间区域需 要布置纵筋，布置抗扭纵筋以后就不再 需要布置侧向构造钢筋。
悬挑梁与框架梁不同标高， 上部配筋相同
上部第一排通长钢筋 钢筋数量：≥2根，≥ 第一排钢筋根数/2
纯悬挑梁
上部第2排钢筋 （不通长）
下部钢筋 上部第1排钢筋根数— 上部第2排钢筋长度： 锚固长度：伸入柱内 第1排通长钢筋 框架柱边缘外伸悬挑长 12d 根数 度的0.75倍
上部第一排通长钢筋 钢筋数量：≥2根，≥第一 排钢筋根数的一半 4/2=2
钢筋的做法 抗震楼层框架梁
钢筋的做法 非抗震楼层框架梁
11G101-1 P80规定（抗震屋面框架梁）
11G101-1 P82规定（非抗震屋面框架梁）
11G101-1 P87图集规定
2φ20+（ 2φ12） 2φ20表示上部3跨通长筋为2根直径20mm的 HRB335钢筋，在角部 （2φ12） 表示上部3跨中间位置架立筋2根直径 12mm的HPB300钢筋
平法16G101-1官方更正说明
10.第106页，
“（1）跨中板带与剪力墙中间层连接”和 “（2）跨中板带与剪力墙 墙顶连接”图中 板下部纵筋伸入支座长度标注“≥12d且至少 到梁中线”改为“≥12d且至少到墙中线”； 原图名“
（4）柱上板带与剪力墙墙层连接”改为“ （4）柱上板带与剪力墙墙顶连接”。
16G101-1更正说明
16G101-1更正说明
16G101-1更正说明
1. 第8页，右栏第二行原“框支柱”改为“转换柱 3. 第57页，取消牌号HRBF335钢筋
”
2. 2. 第11页，柱表右下角原“3×B轴”改为5×C 轴
16G101-1更正说明
4. 第58页，取消牌号HRBF335钢筋；增 加小注：HPB300级钢筋末端应做180° 弯钩，做法详见本图集第57页
第一条为当位于同一连接区段内的钢筋搭接 接头面积百分率为100%时，llE=1.6laE； 第二条为当位于同一连接区段内的钢筋搭接 接头面积百分率为表中数据中间值时，搭接 长度可按内插取值； 第三条为HPB300级钢筋末端应做180°弯钩 ，做法详见本图集第57页
16G101-1更正说明
7. 第67页，节点图1中“但不少于3根直径 不小于10的角部附加钢筋”中“但”改为“ 且”。
16G101-1更正说明
5. 第60页，取消牌号HRBF335钢筋；增加两 条小注：第一条为当位于同一连接区段内的 钢筋搭接接头面积百分率为表中数据中间值 时，搭接长度可按内插取值；第二条为 HPB300级钢筋末端应做180°弯钩，做法详 见本图集第57页
16G101-1更正说明
6. 第61页，取消牌号HRBF335钢筋；增加 三条小注：
8. 第74页，剪力墙竖向钢筋顶部构造图左1 括号中“××与剪力××”更正为“××与 剪力墙××”；施工缝处抗剪用钢筋连接构 造图中原注写“竖向施工缝”更正为“水平
16G101-1关于基础钢筋构造说课讲解
a. h为桩顶伸入承台高度桩经＜500mm时取50mm， 桩经≥800mm时，取100mm。
b. 当非对称独立基础底板长度≥2500mm，但该基础某侧从柱中心至嘟噜基础底板长度 ≤1250mm时，钢筋在该侧不应减短。
3、条形基础
4、基础梁钢筋构造
a. 基础梁的受力与基础以上的梁刚好相反。
5封边构造
8、桩顶纵筋在承台内的锚固
16G101-1关于基础的钢筋构造
1、墙身竖向分布筋在基础中的构造
a. 对于1-1剖面图，当施工采取有效措施保证钢 筋定位时，墙身竖向分布钢筋伸入基础长度满足直 锚即可。
2、独立基础
a. 当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长度可取相应方向底板长度 的0.9倍，交错放置。
《16G101-1》图集梁配筋讲解培训讲义(附图)
加腋
加腋
加腋
腋高 腋宽
梁底部轮廓线
腋高
腋宽
3）梁箍筋
• 箍筋级别： • 直径：6,8,10,12… • 加密区与非加密区间距 • 肢数
① 加密区和非加密区箍筋间距不一样，用斜线“/” 分开， “/” 前为加密区间距， “/”后为非加密区间距
加密区和非加密区箍筋间距一样，不需要用斜线“/” 分开
例： N4 12
• ③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标 注
柱左侧
柱右侧
• ③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的 数量写在括号内。
• 例：6 20 2（-2）/4 表示下部一共两排钢筋，最下排4 20 直接伸进支座，其上一排 2 20不伸入支座，见图（c）。
返回
集中标注
原位标注
当在梁上集中标注和原位标注同时存在时， 原位标注优先，施工时应按原位标注数值 取用
返回
1）梁编号
① 梁类型代号 ② 序号:阿拉伯数字1,2,3,4…… ③ 跨数:柱或墙为梁的支座，相邻的两个支座之间为一跨 ④ 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回
序号
• 阿拉伯数字1,2,3,4…… 例如：KL1,KL2,KL100
φ8@100/200(2)
②加密区和非加密区箍筋肢数一样，肢数注写一次，写在括号 内；
如果不一致分别注写在括号内
φ8 ＠100（4）/200（2）表示加密区为直径8mm间距100mm的4 肢箍筋，非加密区为直径8mm间距200mm的2肢箍筋，箍筋为II 级钢。
③ 非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数，用斜线 “/” 分开；先写支座端部箍筋，后写跨中钢箍筋
国家标准图集16G101平法讲解
墙
柱箍筋
拉 筋
框架柱就是在框架结构中承受梁和
板传来的荷载，并将荷载传给基础， 是主要的竖向支撑结构。
芯柱就是在框架柱截面中三分之一左右的核心部位 配置附加纵向钢筋及箍筋而形成的内部加强区域。
注写方式
列表注写方式 截面注写方式
列表注写方式：
跨板受力筋 板负筋
板负筋 板底筋
混等级 凝土
抗震等级
钢筋种类
搭接长度Ll和 Lle,在任何情
况下都不能小 于300
除具体工程设计标注有箍筋全高加密的柱外，柱箍 筋加密区按规范16G101-1-65页所示。
当柱在某楼层各向均无梁且无板连接时，计算箍筋 加密范围采用的Hn该跃层柱的总净高取用。
箍筋类型：4×4
剪力墙施工图注写方式 列表注写方式
列表注写方式 截面注写方式
施工图通常用的 方式
很少用
剪力墙
剪力墙构件
边缘构件、暗柱、端柱
列表注写方式
连梁
列表注写、平面 注写方式
暗梁
列表注写、截面 注写方式
平面注写方式：
集中标注 腰筋，G表示构造钢筋，
N表示抗扭钢筋
KL2表示梁编号，（2A)表示2跨；一端有悬 挑。若是（2B）表示2跨；两端有悬挑。
列表注写方式：
表示三级钢，钢筋直径是10，加密区 箍筋间距是100，非加密区箍筋间距
是200.
表示三级钢，钢筋直径是12， 标高-14.1~-9.6范围内箍筋
间距100.
箍筋类型：7×8
箍筋类型：8×8
截面注写方式：
柱编号 柱截面尺寸 柱竖向受力筋，一共24 根，三级钢，直径22
表示一级钢，直径10，加密区箍 筋间距100，非加密区箍筋200.
《16G101 1混凝土结构施工图平面整体表示方法制图规则和构》读书笔记模板
6. 3板带支座原位 标注 45
6. 2板带集中标注 45
6. 4暗梁的表示方 法 46
1
6. 5其他 47
无梁楼盖平法 2
施工图示例 48
3
7楼板相关构造 制图规则 49
4 7. 1楼板相关
构造类型与表 示方法 49
5 7. 2楼板相关
构造直接引注 49
1
7. 3其他 55
2
第二部分标准 构造详图
目录分析
1
总说明 5
2
第一部分平法 制图规则
3
1总则 6
4
2柱平法施工图 制图规则 8
5 2. 1柱平法施
工图的表示方 法8
01
2. 2列表 注写方式 8
02
2. 3截面 注写方式 10
03
2. 4其他 10
04
柱平法施工 图列表注写 方式示例 11
06
3剪力墙平 法施工图制 图规则 13
05
作者介绍
这是《16G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、 板）》的读书笔记模板，暂无该书作者的介绍。
感谢观看
4
约束边缘构件 YBZ构造 75
5
连梁LL配筋构 造 78
剪力墙连梁LLk纵 向钢筋、箍筋加密
区构造 80
剪力墙BKL或AL与 LL重叠时配筋构造
79
地下室外墙DWQ钢 筋构造 82
楼层框架梁KL纵向 钢筋构造 84
剪力墙洞口补强构 造 83
屋面框架梁WKL纵 向钢筋构造 85
KL、WKL中间支座 纵向钢筋构造 87
板在端部支座的锚固 构造(二)板翻边FB 构造 100
16G101系列图集修编要点
编制专家汇总：16G101系列图集修编要点在我国大力推进新型建筑理念、技术，促进行业可持续发展大背景下，依据最新规范全面修编的16G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列国标图集上市以来，得到行业从业人员的广泛关注，为推动行业技术进步发挥了积极作用。
为了方便大家学习、理解新版图集内容，国家建筑标准设计邀请权威编制专家为您梳理了16G101系列图集最新修编要点。
一、16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》主要新增及修订内容1. 当框架柱嵌固部位不在地下室顶板，但仍需考虑其对上部结构嵌固作用时，本次修编增加其平面注写方式，使得平法表达方式更切合实际工程情况（P8）。
2. 增加了框架边柱或角柱等截面伸出屋面梁顶时的构造做法，为框架顶层端（角）节点提供一种新的解决方案（P69）。
3. 明确剪力墙非底部加强区的构造边缘构件，其拉筋与墙体水平分布钢筋在同一层面时，可利用墙体水平分布钢筋替代封闭箍的构造做法，节省了钢筋，简化了施工程序（P75~P77）。
4. 增加跨高比不小于5时连梁的平法表示（代号LLk）及配筋构造做法，避免注写KL 出现的编号与构造不匹配问题（（P15、P17、P18、P80）。
5. 明确了转角墙在紧贴L形暗柱开洞后，洞口高度范围内另一方向墙体水平分布钢筋在L形暗柱中的构造做法。
6. 增加了框架扁梁的平法表示方法（P27、P31~P32、P34）及相关构造做法，填补国标图集在框架扁梁设计方面的空缺（P93~P95）。
7. 提供非框架梁下部纵筋伸入端支座不满足要求时，采取弯钩锚固形式的构造做法（P89）。
8. 明确了板柱结构柱顶纵向钢筋的锚固做法，统一对柱顶纵筋锚固起算点的认识（P114）。
9. 直接提供了锚固长度、搭接长度选用表（P57~ P58、P60~ P61）。
10. 增加了框支梁上墙体开洞时相关箍筋构造（P97）。
平法图集16G101-1修订主要内容知识讲解
16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
16G101-1解读
目录1、取消非抗腰框架梁作法：采用四级抗震设防做法！2、增加扁梁柱廿点、构造2.1.4嵌固端的注写细化a、不在基础顶面（有地下室情况，在地下室顶板位置）b、不在顶板（没有地下室情况，在基础顶面）3.2.2增加跨高比N5的LL（连梁）按框架梁设计，代号为LLK3.2.3取消约束边缘构件（底部加强区剪力触缘构件）非阴影区拉筋（或锥筋）的表达规定放在了3.2.4增加了非底部加强区构造边缘构件不设置外封闭箍的时候墙身水平钢筋应按相应作法（计入水平筋构造）3.2.5增加11K（导连梁）相应规定（在第8点）3.6.3为增项、一级墙水平施工缝作法表4.2.2增加了TZL（托柱梁）KBL（宽扁梁）附注3增加了L、JZL端部预定为钗接表充分利用钢筋时为Lg4.2.5 4.2.6增项、宽扁梁作法43.4扁梁注写方式取消4.6.2非抗震设计取消4.6.7KZL中托墙、柱区别5.2.2增加板考虑竖向地震时规定5.4其它增加板竖向地震规定5.4.1增加5.4.3板、墙钢筋顶部搭接6.5其它 6.5.1板考虑竖向地震6.5.2锚固搭接要求6.5.4在塔顶连接的搭接要求表7.1.2增加板阴角放射筋7.2.9增加悬挑板阴角附加钢筋7.2.10阳角附加筋增加详图受拉钢筋基本锚固长度la、抗震设防的受拉钢筋基本锚固长度laE、搭接长度LL UE都可直接查表，表中取消了非抗震和四级抗震设防类别：四级抗震和非抗震设防时，受拉钢筋基本锚固长度即可。
2.同表述方式，取消非抗震名词la与laE都列表了修正系数根据实际情况调整II、HE搭接长度也都列表了P63、P64,所有框架柱都按抗震等级（一级、二级、三级、四级）构造连接要求施工，取消了非抗震框架柱的连接构造要求。
P69增加了框架柱KZ的边柱和角柱伸出板面的纵向钢筋构造作法：柱纵筋能满足锚固长度要求的就直锚，不能满足锚固长度要求就弯锚，外侧纵向钢筋锚锚长度为15d,内侧钢筋弯锚长度为12d。
知识点一：16G101平法图集简介
平法图集简介
主讲人：王俊学
第一节：平法图集简介
知识点一：16G101平法图集简介
图集版本
16G101系列图集已由住建部批准，于2016年9月 1日起实施，代替11G101系列图集。
平面图集的适用范围
图集
16G101图集
16G101-1适用于抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、
框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构
适
中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混 凝土墙体、柱、梁、板结构施工图的设计
用
范 16G101-2适用于抗震设防烈度为6～9度地区的现浇钢筋混凝土板式楼梯施 围 工图的设计。
16G101-3适用于各种结构类型的现浇混凝土独立基础、条形基础筏形基础 （分梁板式和平板式）及桩基础施工图设计。
谢谢大家
