超再生接收电路原理
315MHZ超再生接收模块原理及性能详解
315MHZ超再生接收模块原理及性能详解超再生接收模块的体积:30x13x8毫米模块的中间两个引脚都是信号输出,连通的这是超再生接收模块的等效电路图主要技术指标：1。
通讯方式：调幅AM2。
工作频率：315MHZ(可以提供433MHZ，购货时请特别注明）3。
频率稳定度：±200KHZ4。
接收灵敏度：－106DBM5。
静态电流：≤5MA6。
工作电流：≤5MA7。
工作电压：DC 5V8。
输出方式：TTL电平接收模块的工作电压为5伏，静态电流4毫安，它为超再生接收电路，接收灵敏度为－105dbm，接收天线最好为25～30厘米的导线，最好能竖立起来。
接收模块本身不带解码集成电路，因此接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路或者单片机配合，设计电路灵活方便。
这种电路的优点在于:1.天线输入端有选频电路,而不依赖1/4波长天线的选频作用,控制距离较近时可以剪短甚至去掉外接天线2.输出端的波形相对比较干净，干扰信号为短暂的针状脉冲，所以抗干扰能力较强。
3模块自身辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
4.采用带骨架的铜芯电感将频率调整到315M后封固,这与采用可调电容调整接收频率的电路相比,温度、湿度稳定性及抗机械振动性能都有极大改善。
可调电容调整精度较低,只有3/4圈的调整范围,而可调电感可以做到多圈调整。
可调电容调整完毕后无法封固,因为无论导体还是绝缘体,各种介质的靠近或侵入都会使电容的容量发生变化,进而影响接收频率。
另外未经封固的可调电容在受到振动时定片和动片之间发生位移;温度变化时热胀冷缩会使定片和动片间距离改变;湿度变化因介质变化改变容量;长期工作在潮湿环境中还会因定片和动片的氧化改变容量,这些都会严重影响接收频率的稳定性,而采用可调电感就可解决这些问题,因为电感可以在调整完毕后进行封固,绝缘体封固剂不会使电感量发生变化无线数传模块开发注意事项:模块必须通过信号调制才能正常工作。
超再生接收电路及原理分析
超再生接收电路及原理分析超再生电路本质上是一个电容三点振荡器，原理图如下图所示。
电路是典型的共基电路，晶体管的B和C之间通过交流连接L3和C12，电容C9和BE之间的结电容构成分压反馈，形成三点式振荡器。
L4用来隔绝振荡频率与地之间的连通。
振荡器工作时，随着振荡幅度增加，晶体管电流Ice增加，这个Ice流过R12，会使R12两端电压成增长趋势，而C11两端电压已经建立（静态工作点建立时建立的），无法突变，因此改电流对C11充电，使其两端电压升高，晶体管BE电压下降，工作点开始降低，当降低到一定程度，电路开始停振，Ice随振荡逐渐停止而减小，这使得R12两端电压成减小趋势，C11开始通过R12放电，C11两端电压降低，晶体管工作电提升，振荡幅度开始回升，重复前面的过程，因此振荡器工作在一个间歇振荡状态，振荡的波形类似有三角波或类似方波包络线的调幅信号，间歇频率由C11和R12决定，约为它们乘积的倒数。
C11和R12两端的电压为类似类似方波或三角波（这个与原始静态工作点有关，原始静态工作点高，振荡建立快，C11很快冲点饱和，此时电路为平衡状态，振幅不便，一段时间后振幅开始跌落，如果振荡建立慢，则未到最大振幅就开始跌落，此时为三角波形），经过后面的电感电容网络滤波后，理论上为直流电压，以下简称R12C11为RC，L2C12为LC。
此电路为自熄式，间歇频率由自身提供，与振荡频率牵连比较大，较难调整，如果间歇频率由外部输入，则称他熄式，这种电路的间歇频率波形可以用标准方波，效果更好。
电路是怎么接收信号的呢？先从调幅信号来说。
LC构成的回路由选频作用，当天线输入的信号频率与电路振荡频率相同时，对电路的振荡幅度有加强作用，类似于正反馈，此时电路正式进入超再生状态。
通过前面的分析知道，电路振荡建立的速度与工作点有关，而振荡幅度受到改变时工作点也会相应变化，因此外部调幅信号使晶体管工作点随输入信号幅度变化而变化，而工作点的变化，又影响振荡的建立时间。

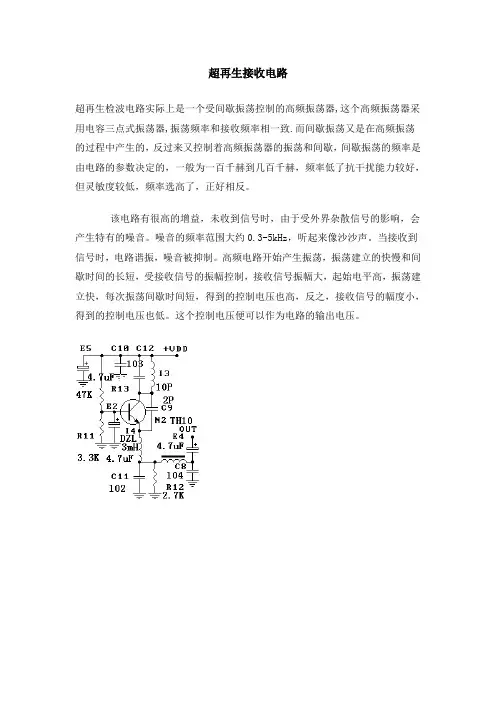

超再生接收电路
超再生接收电路
超再生检波电路实际上是一个受间歇振荡控制的高频振荡器,这个高频振荡器采用电容三点式振荡器,振荡频率和接收频率相一致.而间歇振荡又是在高频振荡的过程中产生的，反过来又控制着高频振荡器的振荡和间歇，间歇振荡的频率是由电路的参数决定的，一般为一百千赫到几百千赫，频率低了抗干扰能力较好，但灵敏度较低，频率选高了，正好相反。
该电路有很高的增益，未收到信号时，由于受外界杂散信号的影响，会产生特有的噪音。
噪音的频率范围大约0.3-5kHz，听起来像沙沙声。
当接收到信号时，电路谐振，噪音被抑制。
高频电路开始产生振荡，振荡建立的快慢和间歇时间的长短，受接收信号的振幅控制，接收信号振幅大，起始电平高，振荡建立快，每次振荡间歇时间短，得到的控制电压也高，反之，接收信号的幅度小，得到的控制电压也低。
这个控制电压便可以作为电路的输出电压。
超再生接收机原理
超再生接收机原理超再生接收机的原理是基于再生放大器的工作原理。
再生放大器是一种利用正反馈特性来放大电信号的放大器。
它包含一个放大器和一个正反馈回路。
正反馈回路会将一部分被放大的信号返回到放大器的输入端，使得放大器的增益更大。
超再生接收机的电路结构与普通的放大器电路相似，但在电路中引入了一些特殊的元器件和电路节点。
为了提高接收机的灵敏度，超再生接收机使用了高增益的放大器，以放大微弱的信号。
为了降低接收机的噪声指数，超再生接收机还采用了低噪声放大器，以抑制电路中的噪声。
超再生接收机还引入了一个限幅器，用于限制放大器输出的信号幅度，防止过大的信号对后续电路的损坏。
在限幅器的输出信号中，包含了原始信号和由正反馈产生的回执信号。
为了提取原始信号，还需要一个滤波器对信号进行滤波和解调。
在超再生接收机中，信号的解调是通过信号再生来实现的。
当回执信号与输入信号相加时，会产生一个复合信号，再经过放大和滤波处理后，回执信号会被消除，而原始信号则会被放大和提取。
超再生接收机的原理比较复杂，但其最大的优点是可以有效地提高接收机的灵敏度和抗干扰能力。
通过正反馈放大器的结构和高增益放大器的应用，可以加大信号的幅度，提高信号的强度，从而使接收机能够接收到较远距离的信号。
同时，超再生接收机还能够减小接收到的噪声信号对原始信号的影响，提高接收机的信噪比。
总之，超再生接收机通过正反馈放大器和高增益放大器的结构，以及滤波和解调等特殊电路设计和信号处理技术，提高了接收机的灵敏度和抗干扰能力，成为无线通信和广播领域中的重要设备。
它的原理虽然较为复杂，但通过合理的电路设计和信号处理算法，可以实现高性能的接收效果。
基于超再生原理的单片机无线接收电路设计
基于超再生原理的单片机无线接收电路设计任娟;张永华【摘要】计算机技术的发展，使得微控制器越来越广泛地应用于各个领域。
结合近距离无线通信技术，使用超再生原理的无线电通信电路，组成基于无线电的单片机通信系统，不仅能够消除传统电器控制布线的麻烦，而且增加了电器的智能性，为电器控制功能的增加提供了底层物理通道。
实际应用证明，基于超再生的单片机无线电通信成本低、制作容易，能够满足近距离通信要求，具有较大的实际应用意义。
%Due to the development of computer technology ,micro controller is more and more widely used in various fields .Combined with short distance wireless communication technology ,adopting super regenerative theory of radio communication circuit ,communication system of single chip microcomputer based on radio is designed ,w hich can not only eliminate wiring trouble of traditional electrical control , but also increases intelligence of electrical devices ,provide physical channel for electrical control func-tion .The practical application proves that ,the radio communication system of single -chip microcom-puter based on super regeneration has merit of low cost ,easy manufacture ,can satisfy requirements of short distance communication ,has practical significance .【期刊名称】《河南机电高等专科学校学报》【年(卷),期】2014(000)001【总页数】5页(P8-12)【关键词】单片机;无线通信;超再生接收;载波【作者】任娟;张永华【作者单位】河南省工业科技学校，河南新乡453003;郑州航天电子技术有限公司，河南驻马店461000【正文语种】中文【中图分类】TN851.3引言随着计算机技术的快速发展，单片机以较高的性价比、灵活的编程和控制方式，越来越广泛地应用于各个领域。
超再生接收电路和无线电发射器工作原理
超再生接收电路和无线电发射器工作原理超再生接收电路主要由三个部分组成：前置放大器、检波器和反馈电路。
前置放大器主要负责将接收到的微弱无线电信号放大到合适的水平。
检波器用于将放大后的信号转换为原始的音频或数据信号。
反馈电路则通过正反馈的方式，将一部分输出信号反馈给放大器，以提高整体的增益和灵敏度。
具体来说，当无线电信号经过天线传播到超再生接收电路时，首先会经过前置放大器。
前置放大器会根据输入的信号频率特性进行滤波，以选择性地放大指定频率范围的信号。
放大后的信号进一步通过检波器，该过程也被称为解调。
检波器会根据信号的调制方式，将其转换为原始的音频或数据信号。
在这个过程中，由于信号的幅度会被削弱，因此需要通过反馈电路来增加整体的增益和灵敏度。
反馈电路通过将一部分输出信号反馈给前置放大器，在信号增强的同时，还能进一步提高前置放大器对特定频率范围的选择性。
这种正反馈的方式可以增加整体的增益和灵敏度，使得接收电路能够更好地恢复原始信号。
总体来说，超再生接收电路的工作原理就是通过频率选择、放大和检波等过程，将指定频率范围的无线电信号转换为原始的音频或数据信号。
而反馈电路则起到提高整体增益和灵敏度的作用。
这种接收电路在无线电通信和广播等领域中广泛应用，能够有效地提高信号的接收质量和可靠性。
对于无线电发射器，其工作原理与超再生接收电路正好相反。
无线电发射器主要用于将音频或数据信号转换为无线电信号，并通过天线进行传播。
其主要由以下四个部分组成：音频信号源、调制器、放大器和天线。
首先，音频信号源会提供待发送的音频或数据信号。
这些信号经过调制器，根据调制方式将其转换为模拟调制信号或数字调制信号。
模拟调制方式包括调频调制（FM）和调幅调制（AM），数字调制方式包括频移键控（FSK）和正交幅度调制（QAM）等。
调制器产生的调制信号会经过放大器进一步放大，以提高电平和传播距离。
放大器的功率将根据不同的应用需求进行选择，通常需要满足法规对无线电发射功率的限制。
超再生接收电路及无线电发射器工作原理
超再生接收电路及无线电发射器工作原理超再生接收电路是一种能够提高接收灵敏度和增强抗干扰能力的电路。
它可以在非常弱的信号条件下工作，并能够成功接收到远处传输的无线电信号。
在本文中，将详细介绍超再生接收电路的工作原理和无线电发射器的工作原理。
1.放大器：接收到的无线电信号经过放大器进行增益。
放大器可以是一个单管放大器或多级放大器。
其目的是将非常微弱的信号增加到足够大的幅度，以便后续的信号处理。
2.反馈回路：在放大器的输出信号中，一部分信号通过反馈回路送回到放大器的输入端。
这个反馈回路提供了一个自激励的机制，通过控制信号的相位和幅度来增强放大器的整体性能。
3.频率选择：超再生接收电路中的一个重要组成部分是频率选择器。
频率选择器通过选择特定频率范围内的信号来抑制其他不必要的频率分量。
这样可以增强接收到的信号，并减少干扰。
4.鉴频：超再生接收电路使用一个鉴频器来将调频(FM)信号转换为调幅(AM)信号。
鉴频器可以是一个经过线性化处理的非线性元件，例如二极管或晶体管。
这一步骤将调频信号的频率变化转换为幅度的变化，方便后续的解调和信号处理。
5.解调和信号处理：接收到的调幅(AM)信号经过解调器进行解调，将其转化为基带信号。
这个基带信号可以进一步被处理，例如音频放大、滤波和解码。
无线电发射器的工作原理：无线电发射器是一种能够将声音、图像或其他信息转化为无线电信号并传输的设备。
它是无线电通信的关键组成部分之一、无线电发射器的工作原理如下：1.调制信号：无线电发射器首先将要传输的信息信号进行调制。
调制是指将信息信号变化的其中一种特性（例如幅度、频率或相位）与载波信号相结合。
常见的调制方式包括调幅(AM)、调频(FM)和调相(PM)等。
2.放大：调制后的信号经过放大器进行增益，以便将其转化为足够大的幅度，以供后续的无线传输使用。
放大器可以是一个单级功放或多级功放。
3.频率选择：发射器中通常设置频率选择器，用于选择特定频率范围内的信号。
超再生原理
超再生接收和ASK发射电路原理超再生接收是编解码电路最常见的一种形式，成本低廉，灵敏度高，电气性能满足一般的应用环境。
除此之外如超外差等也较多见，从根本上说也是一种发展取代的方向。
有一个很重要的概念：超再生接收电路全称“自息/他息灭式再生检波电路”，从这个定义上可以知道1：它归属检波电路的一类；2：它是一个工作在间歇状态的检波电路；3：这个检波电路利用了再生原理。
上图是再生检波的基本图，其中C2起正反馈（再生）作用，R3R2R1共同决定N的工作点。
电路调好时，该检波电路有很高的灵敏度指标。
但当这个检波电路再生分量过强时就会产生高频振荡。
在60、70年代该电路直接用于民用中波收音，该段加上音频放大复用成“再生来复式收音机”。
不敢用于短波，那时的管子fT太低--现在FT大于1G的管子一抓一大把，直接检波效果我看比那些粗制滥造的什么“十波段全球牌收音机”灵敏度指标差不到哪去？（增益值大家可以算出）那时候，不敢用到短波，因是直接检波，故对几M--几十M的信号而言，性能大打折扣。
可以这么理解：干脆把这个电路调到振荡去（增益很高），然后在A点加入个频率低得多的电压，让电路（N）的工作点随该电压的变化简歇振荡工作---这就是超再生电路，这个外加的电压称为熄灭电压。
超再生式接收电路在无信号输入时，由于外界或内在的噪音电压的激发，会产生不规则的杂乱振荡，导致输出极大的噪声，这是超再生电路的一个主要特点。
其原理如下图所示。
超再生电路按熄灭电压来源的不同，可分为他熄式和自熄式两种，这个外加或自生的电压决定了超再生的熄灭频率。
前者采用独立的振荡电路来产生熄灭电压，后者有管子本身兼产生熄灭电压。
自熄式电路简单、经济效率也高相对使用得更为广泛。
以下也主要介绍这种电路形式。
（图2图3图4图6电路参数为对应27MHz，图5对应266MHz频率）。
图2是超再生的祖宗级电路，特点：灵敏度很高，相当于一台有独立本机振荡、一级混频、两级中放的标准超外差接收电路；对晶体管要求不严，允许很低的工作电压（譬如3V）环境仍保持差不多的参数。
超再生接收电路原理
超再生接收电路原理
超再生接收电路是一种有效解决电台接收信号低小难懂的问题，它具有较高的发射放
大能力和精确的信号定向控制。
超再生接收电路的实际作用就是，它可以拾取在某一复杂
干扰条件下的被干扰的声音，并以最原始的形式输出，从而获得很好的发射放大效果。
超再生接收电路受到了大量的电子元器件的影响，比如离子放大器、双平面体微波放
大器、脉冲编码或数字衰减恢复器以及积分反馈放大器等等。
它们都具有较高的放大增益、低噪声和准确高效的运行效率。
特别需要指出的是，超再生接收电路中还有一种解调放大器，它可以将接收到的被干扰信号分解成多种不同频率的单调波形，以提高信号的清晰度。
有了这种放大器，电台的信号就不会出现干扰，听到的信号就会更清晰。
超再生接收电路的接收效果取决于特性元件以及其组成系统的优良工艺和精度。
例如
双平面体微波放大器通常有两个输入结，一个是正式把放大信号传递到当量输出端，另一
个是反向输入段，它起着抑制外部干扰和调节输出信号的作用；另外还有数字衰减恢复器，它能够对被干扰的信号进行校正，使它的定向和可靠性得到极大的改善。
由此可见，超再生接收电路要求使用的各种元器件性能必须具备良好的耐久性和精度，而且必须是正��的设计，以保证其有效的接收效果。
因此，超再生接收电路的设计是一
项非常复杂的工程，应该加以重视。
超再生接收与超外差接收的异同
超再生接收与超外差接收的异同一、超再生接收电路超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
一般再生检波电路在中波段工作时灵敏度很高，所以常用来制作简易晶体管收音机。
对于工作于短波段的无线遥控或通信设备，再生检波的灵敏度及稳定性都不符合要求。
但超再生检波在短波段却具有很高的灵敏度，在接收弱信号时放大率可达几十万倍。
因此，对于希望电路简单、灵敏度高，而对选择性和信噪比要求不高的简单无线遥控通信设备(如防盗器等产品)，超再生检波电路还是颇有实用价值的。
通常超再生接收机的灵敏度约－85～95DBM，所用器件多，稳定性差，加工复杂。
二、超外差接收电路超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频(一般为465kHz)信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。
超外差接收机灵敏度可达－100～104DBM，而且外围元件少，集成化程度高，适合大规模生产。
超外差接收机有声表稳频和LC稳频的两种，采用LC稳频的灵敏度高可达－104DBM，但是稳定性稍差，而声表稳频的灵敏度约－100DBM，稳定性好。
超外差接收机对天线的阻抗匹配要求较高，要求外接天线的阻抗必须是50欧姆的，否则对接收灵敏度有很大的影响，要尽可能减少天线根部到发射模块天线焊接处的引线长度，如果无法减小，可以用特性阻抗50欧姆的射频同轴电缆连接（天线焊点右侧有一个专门的接地焊点）。
三、超再生与超外差比较超再生式接收机具有电路简单、成本低廉的优点所以被广泛采用，而超外差接收机价格较高，温度适应性强，接收灵敏度更高，而且工作稳定可靠，抗干扰能力强，产品的一致性好，接收机本振辐射低，无二次辐射，性能指标好，容易通过FCC或者CE等标准的检测，符合工业使用规范。
收藏！经典超再生FM接收机电路图，简单到可自制
收藏！经典超再生FM接收机电路图，简单到可自制由分离元件组装的FM接收机中，超再生式具有灵敏度比较高、电路比较简单、制作和调试比较容易。
在很长的一段时间里，超再生式FM接收机，是很多爱好者动手制作必做的机型。
1、电路原理如下图所示，是超再生FM接收机电路图。
超再生FM接收机电路图电路的左边，是高频三极管组成的超再生检波器，能将调频信号变为调幅信号，并检波得到音频信号。
电路的右边，是有VT2和VT3组成的音频放大器，对检波得到的音频信号进行放大，VT3构成射极跟随器输出，以便驱动低阻抗的普通耳机。
超再生的检波原理如下图所示。
超再生的检波原理三极管VT1与极间分布电容C0、谐振回路（L1、C1、C2）、反馈电容C5构成电容反馈式振荡电路。
L2是高频扼流线圈，R2、C6在此处构成阻塞振荡，从而产生控制电压，使电路工作在超再生状态。
调频信号被调谐回路接收后，在回路两端形成与调频信号相对应的电压，经过VT1检波后，在R2上得到音频信号。
2、元器件选择与制作调谐回路L1的自制方法如下图所示。
调谐回路L1的制作用直径1.5mm的镀银铜线（如无法找到，普通单股铜丝也行，只是效果稍差。
）在直径10mm的钻头柄上绕2匝，匝间距1mm，然后脱胎成空心线圈。
高频扼流线圈L2的自制方法如下图所示。
高频扼流线圈L2的自制方法用直径0.1mm左右的高强度漆包线，在一个200kΩ的电阻上，密绕50匝，线圈的引线焊在电阻的引脚上。
其余部分没有特别之处，用常规方法自制即可。
3、电路调试电路调试第一步，调试工作点。
如下图所示，是调节VT3和VT1的工作点。
调节VT3和VT1的工作点调节R3使VT3的集电极电流在10mA左右。
调节R1使VT1的集电极电流在1.8mA左右。
此时转动可变电容C1，应该能听到“丝丝”白噪声，说明VT1已经起振，电路进入工作状态，如果没有起振，可以重新调节R1，直到起振。
电路调试第二步，调整覆盖频率。
这个调整，如果有信号发生器，会比较容易，如果没有，只能配合一台收音机来参照调整。
超再生接收和ASK发射电路原理
超再生接收和ASK发射电路原理超再生接收是编解码电路最常见的一种形式，成本低廉，灵敏度高，电气性能满足一般的应用环境。
除此之外如超外差等也较多见，从根本上说也是一种发展取代的方向。
有一个很重要的概念：超再生接收电路全称“自息/他息灭式再生检波电路”，从这个定义上可以知道1：它归属检波电路的一类；2：它是一个工作在间歇状态的检波电路；3：这个检波电路利用了再生原理。
上图是再生检波的基本图，其中C2起正反馈（再生）作用，R3R2R1共同决定N的工作点。
电路调好时，该检波电路有很高的灵敏度指标。
但当这个检波电路再生分量过强时就会产生高频振荡。
在60、70年代该电路直接用于民用中波收音，该段加上音频放大复用成“再生来复式收音机”。
不敢用于短波，那时的管子fT太低--现在FT大于1G的管子一抓一大把，直接检波效果我看比那些粗制滥造的什么“十波段全球牌收音机”灵敏度指标差不到哪去？（增益值大家可以算出）那时候，不敢用到短波，因是直接检波，故对几M--几十M的信号而言，性能大打折扣。
可以这么理解：干脆把这个电路调到振荡去（增益很高），然后在A点加入个频率低得多的电压，让电路（N）的工作点随该电压的变化简歇振荡工作---这就是超再生电路，这个外加的电压称为熄灭电压。
超再生式接收电路在无信号输入时，由于外界或内在的噪音电压的激发，会产生不规则的杂乱振荡，导致输出极大的噪声，这是超再生电路的一个主要特点。
其原理如下图所示。
超再生电路按熄灭电压来源的不同，可分为他熄式和自熄式两种，这个外加或自生的电压决定了超再生的熄灭频率。
前者采用独立的振荡电路来产生熄灭电压，后者有管子本身兼产生熄灭电压。
自熄式电路简单、经济效率也高相对使用得更为广泛。
以下也主要介绍这种电路形式。
（图2图3图4图6电路参数为对应27MHz，图5对应266MHz频率）。
图2是超再生的祖宗级电路，特点：灵敏度很高，相当于一台有独立本机振荡、一级混频、两级中放的标准超外差接收电路；对晶体管要求不严，允许很低的工作电压（譬如3V）环境仍保持差不多的参数。
超再生接收机原理
普通的再生式电路是利用正反馈增强输入信号，而超再生电路确实用输入信号来影响本地振荡信号，它的系统框图如下：其中，最核心的部分就是超再生振荡器，它实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器的本质是电容三点式振荡器，振荡频率与天线接收的信号频率一致。
在这里间歇振荡的控制信号由两种方式，自熄式和他熄式，自熄时是指间歇频率由自身提供，与振荡频率牵连比较大，较难调整，如果间歇频率由外部输入，则称他熄式，这种电路的间歇频率波形可以用标准方波，效果更好。
如图2所示，是超再生振荡的典型电路，C9和三极管的BE 间电容分压形成反馈，电路的本质是共基极放大电路，其直流通路和交流通路分别如图3和图4所示。
在图3的直流通路中，电容E5和电容C10作为电源滤波电容，用于滤除电源纹波，减小对电路的干扰，电路的静态工作点由电阻R11、R12、R13共同决定，C11是自熄式间歇振荡的关键电容，它与R12共同影响间歇式振荡的间歇频率，间歇频率约等于R12和C11乘积的倒数；在图4的交流通路中，其电路的基本组态是共基极放大组态，振荡信号由三极管的C 极输出，经电容C9和三极管的BE 间电容分压反馈至输入端E 端，L3和C12并联构成振荡电路的负载，由此可见，振荡电路的本质是电容三点式振荡。
关于该电路的间歇式振荡原理，我的理解如下：如图2所示，当电路开始振荡时，振荡信号的幅度增加，导致晶体管的CE 电流Ice 增加，所以，流过电阻R12的电流增加，其上超再生振荡器 天线 低噪声放大器 包络检波 解调 输出熄灭信号（方波） 图1 图2 图3 图4的压降增加，这将导致晶体管的CE压降减小，晶体管逐渐趋于截止，这时Ice又会减小，又会使R12上的压降减小，Vce增加，如此往复，就导致振荡器的振荡过程一会进行，一会停止。
不过，在电流Ice变化导致R12上的压降变化时，由于其上并接的C11的作用，R12两端的电压不会突变，这个电压会随着C11的电容充电作用缓慢地发生变化，所以，振荡器工作在间歇振荡状态，振荡的波形类似有三角波或类似方波（这个与原始静态工作点有关，原始静态工作点高，振荡建立快，C11很快充电饱和，此时电路为平衡状态，振幅不变，一段时间后振幅开始跌落，如果振荡建立慢，则未到最大振幅就开始跌落，此时为三角波形）包络线的调幅信号，间歇频率由C11和R12决定，约等于C11*R12的倒数。
超再生接收机的原理与应用
超再生原理分析与应用高频发信号发射与接收功能模块超再生接收模块原理图：无线超再生接收模块功能模块各功能点分析及要求。
A点:如上图，并联谐振网络。
1:通过公式L=25330/(f^2*c)注：^为平方，频率f单位为Mhz，电容c单位为pf，电感L单位为uH。
2:空心电感（2.5T）估算为95nH左右。
谐振频率为315MHZ时则算出电容用3pf比较合适。
3：选频的带宽要求范围大约正负1.5MHZ。
则对发射的中心频率要求不高（因市场上的发射手柄偏离中心频率有+-200k的也有，要求+-75k是比较好），接收模块产生频偏也不会产生的灵敏下降的影重要提示：上面是在LC值理论上算出的。
但实际应用影响因素比较多，一般都会有些变动。
谐振参数的选定在要求灵敏度不高下是体再不出效果的。
那就是要求你的灵敏度达到接近最高时才会对接收灵敏度产生比明显的变化。
如果要求-80db左右的灵敏度用不用谐振网络都会有这值。
如果你要求-100-1005DB的高灵敏度则谐振网络起关键作用。
B点:1：高频小信号放大器对选率后的高频信号放大5-20DB左右。
选频后的天线信号约为0.2-20mv左右，经过小信号放大器放大10DB则为2-200mv。
具体参数以实际为准。
2：放大器采用高频三极管。
静态工作点可取低，其目的为降低损耗，但一定要工作在放大区。
确定方法则用万用表测量Vce值电压。
实际测量Vce=0.7-1V间交流放大陪数比较大（不同的高频管各不同）。
C点:1：通过不接上1uh的电感后利用电容三点式产生起振（原理请登录： 了解，这里不作讲解），如果你能产生起振并通过调整LC网络参数达到你需要的中心频率，则基本完成核心部分。
2:由上面得到中心频率后接上1uh电感将会产生间歇振荡。
因电感作为振荡器的反馈网络控制高频三极管的静态工作变动点从而另振荡器起振与停振。
重要提示：振荡三极管静态工作点应设定为临界放大区以下，如果处于放大区中，因反馈控制网络弱信号是无法控制高频管静态工作点使其停振。
超再生接收电路详解
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
超再生调频收音机(RDS)
元件名称
元件型号
元件参数/功能
VT1 VT2 VT3 R1 R2 R3 C1 C2 C3 C4 C7 C5 C6
9018 9014 9012 200K 1K 510K 270Р 43Р 0.01μ 10μ 8Р 1000Р
可调电容
C8 C9 Sபைடு நூலகம்JACK
4700Р 47μ
小型开关 耳机插座
调谐回路线圈 L1 需自制，如下图 L1。用直径 1.5mm 的镀银铜线（如无镀银线，普通单股铜丝也可，只是 效果稍差些），在直径 10mm 的圆棒上间绕 2 圈 ,匝间间距 1mm ,脱胎成为空心线圈。
工具作用
方便安装元器件 打孔
20W~30W
工具规格
安装时先把三极管及可调电容固定好，再把电阻、电容分类进行安装接着安装发光二极管，最后安装喇叭 及开关。 调试过程： 元器件安装完成后，经检查无误后就可以通电调试。电路的调试大概分为两部分。首先如下图的调试点 1 所示，把打叉的地方断开，将万用表置于"直流 10mA 档"，调节电阻 R3 的阻值，使 VT3 集电极电流为 10mA 左右，再将万用表如下图的调试点 2 所示，把打叉的地方断开，将万用表置于"直流 10mA"档，调节电阻 R1 的阻值,使 VT1 集电极电流为 1.8mA 左右，这时转动可变电容器 C1，应能听到"咝咝"的水流声，说明 VT1 已起振，电路工作正常，如电路未起振，可重新调节 R1 使其起振。接下来调整频率覆盖，可以适当增大或 减小 LI 的匝间间距，直至覆盖整个 88-108MHz 的调频电台广播频率为止。
超再生调频收音机
超再生调频收音机具有灵敏度高，电路简单，制作调试容易等特点。该调频收音机可以接收 88-108MHz 的 调频电台广播，还可以接收在此频率范围内的电视伴音，整机采用一节 7 号电池作电源，用普通 8Ω耳机 收听，体积小，重量轻，耗电少，随身携带非常方便。 电路原理：
超再生接收电路详解
超再生接收电路和无线电发射器工作原理超再生无线电遥控电路由无线电发射器和超再生检波式接收器两部分组成。
无线电发射器：它是由一个能产生等幅振荡的高频载频振荡器（一般用30~450MHz）和一个产生低频调制信号的低频振荡器组成的。
用来产生载频振东和调制振荡的电路一般有：多揩苦荡器、互补振荡器和石英晶体振荡器等。
由低频振荡器产生的低频调制波，一般为宽度一定的方波。
如果是多路控制，则可以采用每一路宽度不同的方波，或是频率不同的方波去调制高频载波，组成一组组的己调制波，作为控制信号向空中发射，组成一组组的己调制波，作为控制信号向空中发射。
如图2所示。
超再生检波接收器：超再生检波电路实际上是一个受间歇振荡控制的高频振荡器，这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡（又称淬装饰振荡）双是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
而间歇（淬熄）振荡的频率是由电路的参数决定的（一般为1百~几百千赫）。
这个频率选低了，电路的抗干扰性能较好，但接收灵敏度较低：反之，频率选高了，接收灵敏度较好，但抗干扰性能变差。
应根据实际情况二者兼顾。
超再生检波电路有很高的增益，在未收到控制信号时，由于受外界杂散信号的干扰和电路自身的热搔动，产生一种特有的噪声，叫超噪声，这个噪声的频率范围为0.3~5kHz之间，听起来像流水似的“沙沙”声。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号，使继电器吸合或断开（由设计的状态而定）。
当有控制信号到来时，电路揩振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高；反之，当接收到的信号的振幅小时，得到的控制电压也低。
这样，在电路的负载上便得到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
超再生调幅（AM）接收机
超再生调幅（AM）接收机
AM接收电路
说明：
这是一个紧凑的三个晶体管组成的超再生调幅接收机。
它的原理类似ZN414无线电IC，但是现在不再可用。
设计简单的接收器的灵敏度和选择性都不错。
电路图
附注：
所有通用晶体管都可以用在这个电路中，我用了三个BC109C。
我从旧收音机中获得了一个铁氧体棒和调谐电容，调谐范围大约550 - 1600KHZ。
Q1和Q2形成一个复合晶体管，具有高增益和非常高的输入阻抗。
这是必要的，以便不恰当地加载储能电路。
120K电阻提供回馈。
晶体管Q3有双重目的，在同一时间放大音频信号和进行解调RF载波。
音频电平强弱依据收到的电台的信号强度，通常为10-40毫伏，这将可以直接驱动高阻抗耳机或可以被送入一个合适的放大器。
建设：
所有的连接线应该尽量短。
部分测量电压
Q1（B）1.31V
Q2（B）0.71V
Q2（C）1.34V
Q3（B）0.62V Q3（C）3.87V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
求教！！无线接收电路分析
谁能帮我分析一下这张电路图，是一个超再生接收电路，图是网上的，但没什么具体分析（搜无线发射接收电路，或PT2262/2272电路等可找到）。
我想知道这个电路是怎么解调信号的，接收的应该是ASK调制的信号。
前面两个三极管的电路分别有什么做用，还有那个LM358（是一个运放的芯片）这样接有什么作用，最后就是从LM358的1号脚输出到2272芯片，这个就不用管它了，就是求前面电路的分析，谢谢
ASK指的是振幅键控方式。
这种调制方式是根据信号的不同，调制信号的幅度。
此处的LM358的123脚及外围下称后比较器（同相滞回电压比较器），LM358的567脚及外围下称前放大器。
超再生接收电路原理：它实际上是一个受间歇振荡控制的高频振荡器（自熄振荡器），这个高频振荡器采用电容三点式振荡器，振荡频率和发射器的发射频率相一致。
而间歇振荡又是在高频振荡的振荡过程中产生的，反过来又控制着高频振荡器的振荡和间歇。
自熄振荡器通俗的说就是有一点震荡，然后马上熄灭，过一会又振荡，这个周期频率一般有上百Khz。
这样脆弱的环境容易让其跟着外加同频率信号的幅度一起增大减小，因此灵敏度高。
但是调试起来就相当麻烦了，可以试试看。
只要工作点找准了，还是好用的。
此电路有很高的增益，在未收到控制信号时，由于受外界及自身，产生一种特有的超噪声，这个噪声的频率范围为0.3~5kHz之间。
在无信号时，超噪声电平很高，经滤波放大后输出噪声电压，该电压作为电路一种状态的控制信号。
当有控制信号到来时，电路谐振，超噪声被抑制，高频振荡器开始产生振荡。
而振荡过程建立的快慢和间歇时间的长短，受接收信号的振幅控制（是信号的幅度）。
接收信号振幅大时，起始电平高，振荡过程建立快，每次振荡间歇时间也短，得到的控制电压也高，后比较器输出1电平；反之，得到的控制电压也低，后比较器输出0电平。
这样，在电路的负载上便得
到了与控制信号一致的低频电压，这个电压便是电路状态的另一种控制电压。
详解：
Q1进行选频放大，滤除无用频率信号；Q2与C6、C7、L2等元件组成超再生高频接收电路，微调L2改变其接收频率，使之严格对准发射频率。
当L1收到调制波时，经Q1调谐预放大，再经Q2检波调制信号送入前放大器放大。
C11相对于自激频率来讲是个大电容，充电完成后自激熄灭导致放电（R9、C10、C11起自熄作用），之后继续下一个自激过程。
ASK信号的检波解码是靠后比较器来完成的,据噪声电压的平均值与电压本身（R11和R12分压2.5V），用比较器比较出1或者0的信号，从1脚输出给2272。
