探头重要参数详解
仪器探头性能指标及其测试方法
仪器探头性能指标及其测试方法仪器和探头是科学检测和研究中常用的工具之一，它们的性能指标对于确保准确度和可靠性至关重要。
以下是一些常见的仪器和探头性能指标及其测试方法：1.灵敏度：灵敏度是指仪器或探头对于待测信号变化的响应程度。
在测试过程中，可以通过改变待测信号的幅度或强度，然后观察仪器或探头输出的相应变化来评估其灵敏度。
2.動态范围：动态范围是指仪器或探头能够测量的最大和最小信号之比。
一般来说，动态范围越大，仪器或探头所能测量的信号范围越广。
测试动态范围的方法是在不同强度的信号下进行测试，并观察其输出是否超出仪器或探头的最大输入范围。
3.准确度：准确度是指仪器或探头输出结果与实际值之间的偏差。
准确度可以通过与已知参考值进行比较来评估。
在测试过程中，可以使用标准品或已知条件下的样品，然后与仪器或探头的输出进行对比。
4.分辨率：分辨率是指仪器或探头能够区分的最小变化。
分辨率常用于数字仪器或探头的评估。
测试分辨率的方法是逐渐改变输入信号，观察仪器或探头输出是否能够跟踪到最小变化。
5.稳定性：稳定性是指仪器或探头在相同条件下连续测试时的一致性。
测试稳定性的方法是在相同的环境条件下连续进行多次测试，并观察仪器或探头输出是否保持一致。
6.时间响应：时间响应是指仪器或探头对于信号变化的时间相关性。
测试时间响应的方法是通过输入一个快速变化的信号，并观察仪器或探头对该信号的响应时间。
除了上述性能指标，还有一些领域特定的性能指标，如在光学领域中常用的波长范围、分光精度等指标。
总的来说，仪器和探头的性能评估需要进行一系列测试和比较，以确保其满足实际需求。
这些测试方法和指标有助于用户选择和使用合适的仪器和探头，并保证研究和检测结果的准确性和可靠性。

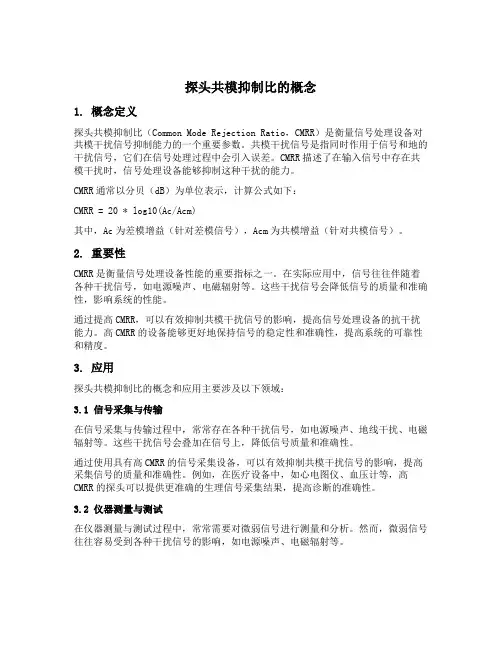

探头共模抑制比的概念
探头共模抑制比的概念1. 概念定义探头共模抑制比（Common Mode Rejection Ratio，CMRR）是衡量信号处理设备对共模干扰信号抑制能力的一个重要参数。
共模干扰信号是指同时作用于信号和地的干扰信号，它们在信号处理过程中会引入误差。
CMRR描述了在输入信号中存在共模干扰时，信号处理设备能够抑制这种干扰的能力。
CMRR通常以分贝（dB）为单位表示，计算公式如下：CMRR = 20 * log10(Ac/Acm)其中，Ac为差模增益（针对差模信号），Acm为共模增益（针对共模信号）。
2. 重要性CMRR是衡量信号处理设备性能的重要指标之一。
在实际应用中，信号往往伴随着各种干扰信号，如电源噪声、电磁辐射等。
这些干扰信号会降低信号的质量和准确性，影响系统的性能。
通过提高CMRR，可以有效抑制共模干扰信号的影响，提高信号处理设备的抗干扰能力。
高CMRR的设备能够更好地保持信号的稳定性和准确性，提高系统的可靠性和精度。
3. 应用探头共模抑制比的概念和应用主要涉及以下领域：3.1 信号采集与传输在信号采集与传输过程中，常常存在各种干扰信号，如电源噪声、地线干扰、电磁辐射等。
这些干扰信号会叠加在信号上，降低信号质量和准确性。
通过使用具有高CMRR的信号采集设备，可以有效抑制共模干扰信号的影响，提高采集信号的质量和准确性。
例如，在医疗设备中，如心电图仪、血压计等，高CMRR的探头可以提供更准确的生理信号采集结果，提高诊断的准确性。
3.2 仪器测量与测试在仪器测量与测试过程中，常常需要对微弱信号进行测量和分析。
然而，微弱信号往往容易受到各种干扰信号的影响，如电源噪声、电磁辐射等。
通过使用具有高CMRR的测量与测试设备，可以有效抑制共模干扰信号的影响，提高测量结果的准确性和可靠性。
例如，在电子实验中，使用高CMRR的示波器可以更准确地观测和分析微弱信号，提高实验结果的可靠性。
3.3 信号放大与处理在信号放大与处理过程中，常常需要对信号进行放大和滤波等处理。
ge超声探头参数
GE超声探头参数1. 引言超声探头是超声影像检查中最核心的组成部分之一，它负责发射超声波并接收回波，从而生成影像。
GE超声探头是世界领先的超声设备制造商之一，其超声探头参数的了解对于使用GE超声设备的医生和技术人员来说至关重要。
本文将介绍GE超声探头的参数，包括探头的类型、频率、阵元数量、阵元形状、阵元尺寸、探头尺寸、探头接口类型等。
同时，还会探讨这些参数对超声成像的影响，以及如何根据不同的临床需求选择合适的探头参数。
2. GE超声探头参数2.1 探头类型GE超声设备的探头类型包括线性探头、凸阵探头、阵列探头等。
线性探头适用于浅表部位的成像，如乳腺、甲状腺等；凸阵探头适用于深部器官的成像，如心脏、肝脏等；而阵列探头则是一种多普勒超声成像专用探头。
2.2 频率GE超声探头的频率范围通常在2-18MHz之间，不同的频率适用于不同深度的成像。
高频率探头适用于浅表部位的成像，能够提供更高的分辨率；而低频率探头适用于深部器官的成像，能够提供更好的穿透力。
2.3 阵元数量阵元数量是探头中超声发射和接收的单元数量。
GE超声探头的阵元数量通常在64-256之间，阵元数量越多，探头的成像能力越强。
2.4 阵元形状GE超声探头的阵元形状可以是圆形、线性或矩阵状。
不同的阵元形状适用于不同的成像需求。
圆形阵元适用于全方位成像，线性阵元适用于线状结构的成像，而矩阵状阵元则可以提供更高的分辨率和更广的视野。
2.5 阵元尺寸阵元尺寸是指探头中单个阵元的物理尺寸。
GE超声探头的阵元尺寸通常在0.1-0.5mm之间，阵元尺寸越小，探头的分辨率越高。
2.6 探头尺寸探头尺寸是指探头的物理尺寸，通常以毫米为单位。
探头尺寸的选择需要根据具体的成像需求和患者的体型来确定。
大尺寸探头适用于深部器官的成像，小尺寸探头适用于浅表部位的成像。
2.7 探头接口类型GE超声探头的接口类型有多种，包括直接接口、USB接口和无线接口。
直接接口适用于固定安装的超声设备，USB接口适用于便携式超声设备，而无线接口则可以提供更大的灵活性和便利性。
ge超声探头参数
ge超声探头参数摘要：一、GE 超声探头简介1.GE 公司背景2.超声探头概述二、GE 超声探头的主要参数1.频率2.线性3.矩阵4.灵敏度5.深度三、GE 超声探头的应用领域1.临床诊断2.医学研究3.动物实验四、GE 超声探头的优势与特点1.高分辨率2.高质量图像3.临床适用性4.技术创新五、GE 超声探头的使用与维护1.使用方法2.操作注意事项3.维护与保养正文：【一、GE 超声探头简介】GE（通用电气）公司，作为全球知名的科技巨头，在医疗领域有着丰富的经验和技术积累。
超声探头作为超声波检查的重要工具，GE 公司自然也在这方面投入了大量的研发精力。
本文将为您介绍GE 超声探头的相关参数及应用领域，帮助您更好地了解这款产品。
【二、GE 超声探头的主要参数】1.频率：GE 超声探头的频率是其性能的一个重要指标，不同频率的探头适用于不同类型的检查。
例如，低频探头适用于腹部和心血管检查，高频探头则适用于浅表器官和血管检查。
2.线性：线性是衡量探头分辨率和灵敏度的一个重要参数。
线性越高，探头的分辨率和灵敏度就越好，能够检测到的细节也就越丰富。
3.矩阵：矩阵是指探头上的阵元数量。
矩阵越高，图像的分辨率和清晰度就越好。
4.灵敏度：灵敏度是指探头接收和发射超声波的能力。
灵敏度越高，超声波的接收和发射效果就越好，图像质量也越高。
5.深度：深度是指探头能够探测到的深度。
不同类型的探头具有不同的深度范围，需要根据实际检查需求进行选择。
【三、GE 超声探头的应用领域】GE 超声探头广泛应用于临床诊断、医学研究、动物实验等多个领域。
在临床诊断中，超声探头被用于检查肝、胆、胰、肾、甲状腺等脏器，以及心血管、妇产科、泌尿系统等；在医学研究中，超声探头被用于细胞学、组织学、生物力学等方面的研究；在动物实验中，超声探头被用于观察动物脏器的形态和功能。
【四、GE 超声探头的优势与特点】1.高分辨率：GE 超声探头具有高分辨率，能够清晰地显示出被检查部位的细节，为临床诊断提供准确的信息。
ge超声探头参数

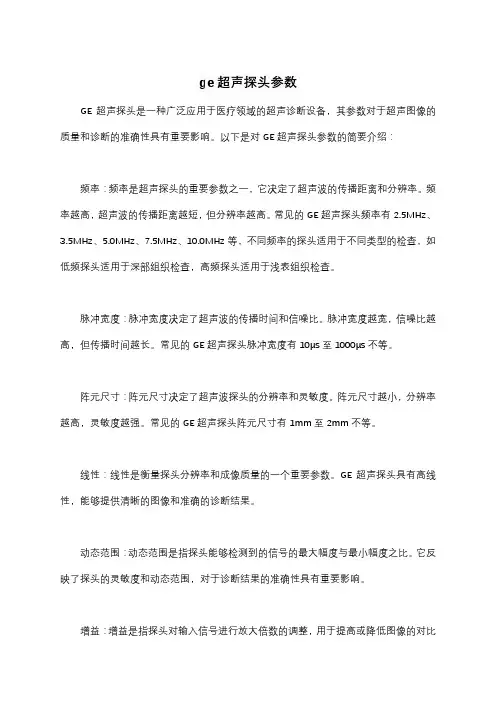

ge超声探头参数
GE超声探头是一种广泛应用于医疗领域的超声诊断设备，其参数对于超声图像的质量和诊断的准确性具有重要影响。
以下是对GE超声探头参数的简要介绍：
频率：频率是超声探头的重要参数之一，它决定了超声波的传播距离和分辨率。
频率越高，超声波的传播距离越短，但分辨率越高。
常见的GE超声探头频率有2.5MHz、3.5MHz、5.0MHz、7.5MHz、10.0MHz等，不同频率的探头适用于不同类型的检查，如低频探头适用于深部组织检查，高频探头适用于浅表组织检查。
脉冲宽度：脉冲宽度决定了超声波的传播时间和信噪比。
脉冲宽度越宽，信噪比越高，但传播时间越长。
常见的GE超声探头脉冲宽度有10μs至1000μs不等。
阵元尺寸：阵元尺寸决定了超声波探头的分辨率和灵敏度。
阵元尺寸越小，分辨率越高，灵敏度越强。
常见的GE超声探头阵元尺寸有1mm至2mm不等。
线性：线性是衡量探头分辨率和成像质量的一个重要参数。
GE超声探头具有高线性，能够提供清晰的图像和准确的诊断结果。
动态范围：动态范围是指探头能够检测到的信号的最大幅度与最小幅度之比。
它反映了探头的灵敏度和动态范围，对于诊断结果的准确性具有重要影响。
增益：增益是指探头对输入信号进行放大倍数的调整，用于提高或降低图像的对比
度。
增益的大小需要根据具体的检查需求进行调整。
以上是对GE超声探头参数的简要介绍，这些参数的选择和使用对于超声图像的质量和诊断的准确性具有重要影响。
在实际应用中，需要根据具体的检查需求和设备性能进行参数调整和优化，以确保获得高质量的超声图像和准确的诊断结果。
相控阵探头参数
相控阵探头参数
相控阵探头的重要参数包括以下几个方面：
1.频率：频率指的是探头用于发射和接收的声波频率，常用的频率范围是1MHz 到40MHz。
2.阵元数：阵元数是指探头中拥有的阵列单元数量，通常会根据应用需求选择不同数量的阵元，一般阵元数量越多会有更高的分辨率，但也会对成本产生影响。
3.阵型：阵型是指阵列单元的排列方式，不同排列方式会对声场形成的影响，一些常见的阵型包括线性阵，扇形阵，和平面阵等。
4.化学制剂：化学制剂是指探头中用于声波传播的介质，可以是水、石蜡、硅胶等不同物质，不同制剂会对探头的性能有一定影响。
5.探测深度：探测深度是指探头可以探测到的深度范围，探测深度与频率、阵元数、阵型密切相关，在选择时需要根据需要考虑。
6.静音区：静音区是指探头中阵元之间相互干扰的区域，在实际应用中需要考虑减小静音区对声场的影响。
7.分辨率：分辨率是指探头在声场中的分辨能力，一般与阵元间距、阵元数、频
率和化学制剂等因素有关。
激光传感器参数
激光传感器参数激光传感器有各种参数，下面就带大家一起来了解一下激光传感器各项参数的含义和作用。
量程（测量范围）：即探头能够测量的位移最大变化范围。
例如，探头量程为4mm 时，探头能够测量的最近点与最远点之差为4mm，若被测物垂直于探头方向位移变化超了4mm，则无法测量。
参考距离（安装距离）：测量被测物时，测量值为零的点到探头前端的距离，如图1所示。
注意：量程通常以参考距离为基准，用±XYmm来表示。
例如，某型号探头参考距离为37mm，量程为4mm，探头实际可测量的范围为37±2mm，即35mm~39mm之间。
线性度含义：在规定条件下，传感器校准曲线与拟合直线间的最大偏差（ΔY最大值）与满量程输出（Y）的百分比，线性度计算公式可表示为：β=（ΔY最大值➗Y）*100%该值越小，表明线性特性越好。
线性度通常以±XY%形式表示，例如，某型号探头量程为4mm，线性度误差为±0.02% ，则表明测量位移与实际位移的偏差小于4000um ×±0.02%= ±0.8um。
重复精度、纵向分辨率和静态噪声的区别在哪里？重复精度指的是探头重复多次测量一个点，数值之间的一致性。
纵向分辨率是探头能分辨的最小位移。
静态噪声是指探头测量静态物体时，探头的读数跳动。
重复精度和静态噪声从定义上可以视为同一数值。
纵向分辨率，严格来说需要被测物发生实际位移，直到读数的差异可分辨。
但决定能分辨的最小位移的主要因素，仍是探头的静态噪声，如果位移小于静态噪声，就会“淹没”在噪声之中，难以分辨。
因此某些厂家标称的纵向分辨率实际的测量方法也是对应静态噪声数值。
由于行业内缺乏统一的标准，因此市面上对重复精度/纵向分辨率/静态噪声的标注鱼龙混杂，例如滑动平均窗口每增加到4倍，读数跳动值就下降一半左右，使用很大的滑动窗口（如4096）时，可以获得很低的重复精度数值。
对于噪声的计算方法，也有rms、3σ等标准。
电流探头需要注意的参数
电流探头需要注意的参数
电流探头也可以叫做电流钳，提供安全、成本效益、简单和精确的途径测量电流，在不断开电路的情况下就可以测量电流。
电流钳口可能打开包住导体形成磁场环，从而测量电流大小。
需要注意的参数如下：
1、标称电流
是电流钳能测量的最大电流，在实际应用中是不允许长时间测量，单位安培（A），且分为直流和交流。
2、量程
量程也是电流探头能测量的电流范围，同标称电流一样，单位是单位安培（A），分为直流和交流。
3、频率范围
电流探头保证精度下所能正常的工作范围。
单位是赫兹Hz。
AC电流探头有一个zui小和zui大频率，AC/DC电流探头的频率从零到zui大频率。
4、分辨率
是指该探头能测量的zui小电流，单位A
5、工作温度
电流探头在标准精度下工作时对环境温度以及湿度的要求范围。
6、zui大导体尺寸
指该电流探头所能测量的导线的直径zui大值，也就是钳口完整闭合后能够包围住的导体尺寸，单位是毫米mm
7、安培秒乘积
也叫作额定zui大峰值脉冲电不充，定义了任何电流探头线性操作的zui大极根，对电流脉冲，这一乘积为平均电流幅度乘脉宽，在超过安培秒乘和解时，探头线圈的芯材会变得饱和，由于饱和的芯片不能处理更多的电流感应的通量，在电流输入和电压输出之间不再成恒定的比例。
安培秒乘积是电流探头的一个重要参数。
8、输出连接器
电流探头能够测量导线中电流的大小，测量的电流转换为电压的大小在通过线缆连接至示波器，只有与示波器输入通道匹配的接口才能进行连接，电流探头的输出接口一般是BNC接口，但也有其它类型接口。
你了解探头的那些重要参数吗？
你了解探头的那些重要参数吗？
探头是我们观测波形的第一步，它是连接被测设备与示波器输入端的电子部件，工程师每天都会使用它捕获波形，进行测试分析。
但是你了解探头的那些重要参数吗？
01带宽
在我们选择探头时，首先要看的参数就是带宽，探头和示波器的带宽定义是一样的。
如图1所示，带宽所指的频率是正弦波信号衰减到-3dB（即高频处增益下降到0.707）时的频率。
图1 -3dB衰减示意图
那幺如果我们如何根据被测信号的频率来选择合适带宽的探头呢？
以1MHz的方波为例，由于1MHz的方波是由1MHz、3MHz、5MHz、7MHz......等正弦波叠加而成，想要得到较为完整的方波信息，最少需要5次谐波分量，而且如果想要获得更加准确的信息，就需要能够测量到更多的谐。
传感器的技术参数详解
传感器的技术参数详解传感器是一种能够将物理量转化为电信号的装置，它在现代科技和工程应用中起着非常重要的作用。
传感器的技术参数直接影响到其性能和应用范围，下面将详细解释几个常见的传感器技术参数。
1. 探测范围（Detection Range）：传感器能够感知的物理量变化的范围。
例如，温度传感器的探测范围可以是-40°C至+100°C。
2. 灵敏度（Sensitivity）：传感器输出信号的变化量与测量量变化量之间的比例关系。
灵敏度可以用斜率表示，斜率越大表示传感器越灵敏。
例如，压力传感器的灵敏度可以是每伏特对应1 psi的压力变化。
3. 响应时间（Response Time）：传感器从感知到测量物理量变化，输出信号发生变化的时间。
响应时间越短，表示传感器的相应速度越快。
4. 精度（Accuracy）：传感器输出信号与实际测量值之间的偏差。
精度可以用百分比表示，例如一个温度传感器的精度为±0.5°C，表示测量值与实际值的偏差不超过0.5°C。
5. 分辨率（Resolution）：传感器能够分辨和测量的最小变化量。
分辨率可以用最小单位表示，例如一个光学传感器的分辨率为0.1 lux，表示它能够测量到0.1流明以下的光强变化。
6. 线性度（Linearity）：传感器的输出信号与测量量之间的线性关系。
线性度可以用一个线性度误差百分比来表示，例如一个加速度传感器的线性度为±1%，表示测量值与实际值的线性误差不超过1%。
7. 压力范围（Pressure Range）：压力传感器能够测量的压力范围。
例如，一个差压传感器的压力范围可以是0-1000 psi。
8. 工作温度范围（Operating Temperature Range）：传感器能够正常工作的温度范围。
例如，一个湿度传感器的工作温度范围可以是-20°C 至+70°C。
9. 供电电压（Supply Voltage）：传感器工作所需的电压。
ge双晶探头参数
ge双晶探头参数
GE双晶探头是一种用于超声波检测的探头，常用于材料的缺陷检测和测厚。
关于GE双晶探头的参数，主要包括以下几个方面：
1. 频率，GE双晶探头的频率通常是指超声波的频率，常见的频率有
2.25MHz、5MHz等。
频率的选择会影响探头的分辨率和穿透深度。
2. 探头尺寸，GE双晶探头的尺寸会影响其适用范围，一般来说，尺寸越小的探头适用于对小尺寸零件或者曲面的检测，而尺寸较大的探头适用于对大尺寸零件的检测。
3. 角度，GE双晶探头通常会有不同的角度可供选择，常见的角度有0度、45度、60度等，不同角度的探头适用于不同类型的缺陷检测。
4. 材质，GE双晶探头的材质也是一个重要参数，通常是由压电陶瓷、射频电缆和阻抗匹配层组成，不同材质的探头会影响其灵敏度和耐用性。
5. 使用环境，GE双晶探头的参数还包括其适用的环境条件，例如温度范围、湿度要求等，这些参数会影响探头的稳定性和可靠性。
总的来说，GE双晶探头的参数涉及到频率、尺寸、角度、材质和使用环境等多个方面，这些参数的选择需要根据具体的应用需求来确定，以确保探头能够达到最佳的检测效果。
探头的主要指标
带宽和上升时间探头的带宽是指导致探头响应输出幅度下降到70.7%（-3dB）的频率。
上升时间是指探头对步进函数10~90%的响应，表明了探头可以从头部到示波器输入传送的快速测量转换。
大多数探头，带宽与上升时间乘积接近0.35。
在很多情况下，带宽由脉冲上升时间验证来保证最小失真。
电容探头头部电容指标是指探头探针上的电容，是探头等效在被测电路测试点或被测设备上的电容。
探头对示波器一端也等效成一个电容，这个电容值应该与示波器电容相匹配。
对10×和100×探头，这一电容称为补偿电容，它不同于探头头部电容。
下面将继续介绍补偿电容。
畸变(Aberration)畸变是输入信号预计响应或理想响应的任何幅度偏差。
在实践中，在快速波形转换之间通常会立即发生畸变，其表现为所谓的“减幅振荡”。
没有规定极限畸变的高频探头可以提供使人完全误解的测量。
存在畸变可以说明严重失真的带宽和滚降(roll-off)特性。
衰减系数当正确接上终端时，探头应该有恒定的衰减系数。
衰减系数是输出信号对输入信号的比值。
某些探头的可能会有可以选择的衰减系数，典型的衰减系数是1×、10×和100×。
1×档和10×档电路如图4所示，这两部分电路均由电阻电容组成。
探头衰减补偿所谓探头衰减补偿是指当示波器和探头配合使用时，调整探头中的可变电容，以使频率达到相对稳定。
探头补偿意味着在探头末端和示波器的输入端之间频率补偿。
探头末端与示波器的输入端的关系如图5所示，调节C2可得如下关系：电容探头补偿电路示波器的输入电阻虽然只有1MΩ，但是与其并联的输入电容却根据机种的不同而有差异。
即使是同一机种，每个通道上的输入电容也不相同，所以，改变了示波器和探头的组合，相应的也要改变探头的相位补偿。
探头校准的方法如下：将探头与探头校准的方波信号输出端子相连，探头的特性为最佳状态时请用改锥调整探头上的频率补偿微调电容器进行校准。
监控摄像头参数详细介绍大全
监控摄像头参数详细介绍大全监控摄像头是一种用于实时监控和录像的安全设备，广泛应用于各种场所，如商业区、住宅小区、公共交通工具、学校等。
摄像头的参数是选择和购买摄像头时的重要考虑因素之一、下面将详细介绍一些常见的监控摄像头参数和其影响。
1.分辨率：分辨率是指摄像头所能捕捉图像的细节程度。
分辨率通常以像素表示，如720P（1280×720像素）、1080P（1920×1080像素）等。
分辨率越高，图像细节越清晰，但同时也会占用更多的存储空间和带宽。
选择适当的分辨率取决于实际需求和预算。
2.感光元件类型：感光元件是摄像头捕捉光线的部件，常见的有CMOS和CCD两种类型。
CMOS感光元件价格低廉，功耗较低，但在光线较暗或高速运动场景下图像质量较差。
CCD感光元件价格较贵，功耗较高，但能够提供更好的图像质量。
3.型号：监控摄像头有不同的型号，如固定焦距、变焦、全景、球形摄像头等。
选择摄像头型号应考虑所需监控范围和视角，以及安装和调整的方便性。
4.夜视功能：夜视功能是指在低光或无光条件下能够拍摄清晰图像的能力。
摄像头通常会使用红外光源或通过增加感光元件的灵敏度来实现夜视功能。
夜视距离和效果是选择摄像头时需要考虑的因素。
5.防水等级：摄像头常用于室内和室外环境，如果需要在室外安装，防水等级是一个重要参数。
根据不同的防水等级，摄像头可以适应不同的气候条件，如防雨、防尘等。
6.接口类型：摄像头的接口类型有多种选择，如USB、网线（PoE）、无线等。
USB接口适合于连接到个人电脑或网络录像机。
网线接口适合于大规模部署的监控系统，可以通过网络电缆传输视频信号和供电。
无线接口则可以提供更大的灵活性和便捷性。
7.镜头焦距：镜头焦距决定了摄像头的视野范围。
长焦距镜头适合于远距离监控，如停车场、码头等场所。
短焦距镜头适合于近距离监控，如门口、走廊等。
8.帧率：帧率是指摄像头每秒传输图像的帧数。
帧率越高，视频图像越流畅，但同时也会增加存储空间和带宽的需求。
探头重要参数详解
探头重要参数详解1探头带宽同示波器带宽定义一样，探头带宽的定义也是正弦波经过该探头后幅值下降到-3dB 的频率点，选择探头带宽和选择示波器带宽方法也一样，探头带宽应该和根据待测信号所选的示波器带宽相匹配。
2探头负载之输入阻抗探头输入阻抗相当于在被测电路上并联了一个电阻，对被测信号有分压和增加负载的作用，选择不当会影响被测信号的幅度和直流偏置。
另外还需要注意输入阻抗会随着频率的增加而下降。
3探头负载之输入电容探头输入电容相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，影响被测信号的上升下降时间测量结果以及传输延迟，通常输入电容是越小越好。
4探头衰减比由于示波器或者探头内部电路耐压限制，很多探头在测量信号时先把信号等比例衰减到耐压范围内，示波器显示波形时再同比例放大信号，这个比例系数称为探头的衰减比，高的探头衰减比能够提高探头的最大可测电压，但是同时也会给测量结果带来更多的噪声。
因此，衰减比同时决定着测试的最高灵敏度，比如是德科技示波器拥有最高灵敏度1mV/div，使用1:1探头时，能够达到最大灵敏度1mV/div，但是在使用10:1探头时，灵敏度就会降低10倍，变为10mV/div. 在选择探头时，耐压，带宽等规格满足测试要求的情况下应选择最小的衰减比。
5输入动态范围输入动态范围是指探头所能测试的在示波器屏幕中心线上下的电压范围，比如±2.5V动态输入范围的探头，只能测量示波器屏幕中心线上下2.5V 范围内的电压，如果输入信号波动超出这个范围，反映在测量波形上来说就是波形被削波，测量的幅度偏小。
6偏置范围±2.5V输入动态范围，并不代表探头只能测试小于2.5V的信号，因为探头还有一个指标叫偏置能力，偏置能力是指能够把0V电压基准线调整到和示波器屏幕中心线电压差的能力，根据信号的直流分量设置合适偏置，可以把具有直流分量的动态信号调整到示波器屏幕中心线附近，以满足探头动态输入范围的要求；下面图片是使用±2.5V动态输入范围的探头1130A（通道一，黄色），与BNC线缆同时测量一个含有4V直流分量2V电压peak的正弦波信号所显示的结果：▲ 1130A 探头不设置偏置，因为信号（通道一，黄色）超出示波器屏幕中心线上2.5V，因此信号失真，远小于BNC 测试结果（通道三，蓝色）▲ 根据信号直流分量设置通道一偏置，因为通道一信号没有超出示波器屏幕中心线上下2.5V范围，因此信号没有失真，测试结果和BNC通道（通道三，蓝色）一致。
示波器探头的十七个指标
示波器探头的十七个指标详解下面列明的各个指标；并不是任何探头都适用所有这些指标。
例如，插入阻抗指标仅适用于电流探头；其它指标 ( 如带宽 ) 则是通用指标，适用于所有探头。
1、畸变(通用指标)畸变是输入信号预计响应或理想响应的任何幅度偏差。
在实践中，在快速波形转换之间通常会立即发生畸变，其表现为所谓的“振铃”。
畸变作为最终脉冲响应电平±百分比进行测量或指定(参见图1)。
这一指标可能还包括畸变的时间窗口，例如：在前30ns内，畸变不应超过峰峰值的±3%或5%。
在脉冲测量上看到畸变过多时，在认为畸变是探头故障来源时，一定要考虑所有可能的来源。
例如，畸变实际上是信号源的一部分吗？还是探头接地技术导致的？观察到的畸变最常见的来源之一，是疏于检查及正确调节电压探头的补偿功能。
严重过度补偿的探头会在脉冲边沿之后立即导致明显的峰值(参见图2)。
2、精度(通用指标)对电压传感探头，精度一般是指探头对DC信号的衰减。
探头精度的计算和测量一般应包括示波器的输入电阻。
因此，只有在与拥有假设输入电阻的示波器一起使用探头时，探头精度指标才是正确的或适用的。
精度指标实例如下：在3%范围内10X ( 对1兆欧±2%的示波器输入) 对电流传感探头，精度指标是指电流到电压转换的精度。
这取决于电流变压器线圈比及端接电阻的值和精度。
使用专用放大器的电流探头的输出在安培/格中直接校准，精度指标用电流/格设定值百分比的衰减器精度指定。
3、衰减系数(通用指标)所有探头都有一个衰减系数，某些探头可能会有可以选择的衰减系数。
典型的衰减系数是1X、10X和100X。
衰减系数是探头使信号幅度下降的程度。
1X探头不会降低或衰减信号，而10X探头则会把信号降低到探头尖端幅度的 1/10。
探头衰减系数允许扩展示波器的测量范围。
例如，100X探头允许测量幅度高出100倍的信号。
1X、10X、100X 这些名称源于以前示波器不会自动传感探头衰减及相应地调节标度系数。
