电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向： 根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(5)1.绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(2)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
电缆桥架安装要求及规范
电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。
2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。
3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。
4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。
5、桥架的安装应设计预留一定的余量，便于调节和检修。
6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。
7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。
二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。
2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。
3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。
4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。
电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
注:符号△注:符号“○”表示推荐防腐类别。
6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
电缆桥架安装施工要求及规范.

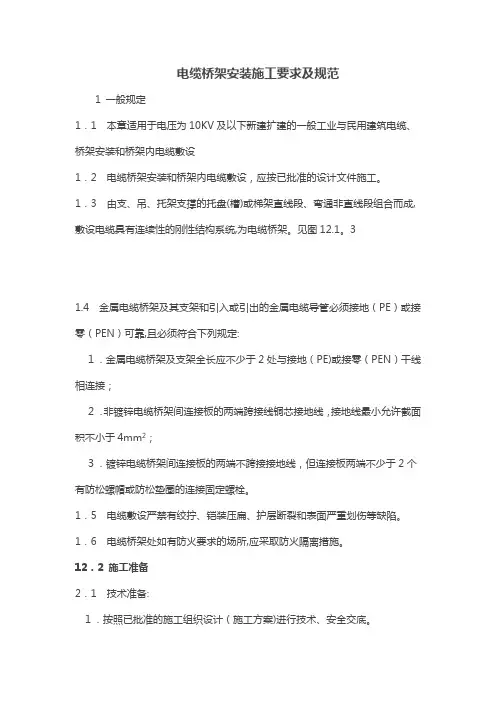

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12.1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板;伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。
电缆桥架安装要求及规范
电缆桥架安装作业指导书一、安装前准备(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(3)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(4)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
图1 桥架安装图及各组件名称注：桥架各组件都是成品各桥架厂家都有生产，可以直接定做。
在桥架安装过程中有些特殊组件可以根据设计需要让厂家单独定做。
连接各组件的螺栓、螺母等厂家自动配齐，不需要单独订货。
二、基本要求(1)电缆桥架在安装时应横平竖直，电缆桥架水平敷设时距地面的高度一般不低于；（2）当设计无规定时，在电缆桥架层间最小间距，桥架最上层距楼顶或沟顶，桥架最下层距地面或沟底的最小距离如下表：电缆桥架最小距离（mm）电缆桥架层间距离控制电缆200 10kv及以下电力电缆（除交联聚乙烯绝缘电缆外）2506~10kv交联聚乙烯绝缘电缆30035kv单芯电力电缆30035kv多芯电力电缆350桥架最上层距楼顶或沟顶350~450桥架最下层距地面或沟底100~150（3）电缆桥架与一般工艺管道平行敷设时两者之间的最小距离为400mm，交叉敷设时为300mm；（4）非镀锌桥架连接板的两端需加跨接线，跨接线为铜芯导线或者编织铜线，最小允许截面不小于4mm2 ；镀锌桥架可以不加跨接线。
三、桥架敷设步骤（1）桥架沿墙垂直安装。
电缆桥架规范要求
电缆桥架规范要求篇一：电缆桥架安装要求及规范电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导
电缆桥架的安装要求和规范指导主要包括以下几个方面：
1. 安装位置：电缆桥架应安装在通信室、机房、电力设备间等需要走线的区域，不得安装在易燃、易爆、高温、高湿度或有腐蚀性气体的场所。
2. 安装高度：通常情况下，电缆桥架的安装高度应根据电缆的规格、数量和布线方案来确定，在实际安装过程中需要与设计方进行沟通确认。
3. 安装方式：电缆桥架可以采用吊装、直接安装或墙面安装等方式，根据具体情况选择适合的安装方式。
4. 安装间距：电缆桥架的安装间距应根据电缆的规格和数量来确定，一般情况下不宜超过2米。
5. 固定设施：电缆桥架的安装需要使用固定设施，如膨胀螺栓、吊杆或墙座等，确保电缆桥架的牢固稳定。
6. 导线布线：在安装之前，需要先进行导线的布线规划，根据实际情况确定导线的路径和走向。
7. 线缆固定：电缆桥架的安装需要对线缆进行固定，可以使用卡夹、绑扎带或线缆托等设备进行固定，确保线缆不晃动。
8. 安全要求：在电缆桥架的安装过程中，需要注意安全问题，如使用安全带、安装防滑设施等，防止意外事故的发生。
总之，电缆桥架的安装要按照相关规范和标准进行，确保安全可靠地完成走线任务。
在实际操作中，还需要根据具体情况和要求进行适当调整和处理。
电缆桥架安装施工要求及规范
v1.0 可编辑可修改电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装要求及规范
电缆桥架安装要求及规范目录 - 1. 引言 - 2. 安装要求 - 2.1. 桥架材料 - 2.2. 安装前准备 - 2.3. 安装步骤 - 3. 安装规范 - 3.1. 弯曲半径 - 3.2. 桥架间距 - 3.3. 纵向承载力 - 3.4. 水平间隔 - 4. 总结1. 引言电缆桥架是一种用于安装和支持电缆的装置，常用于建筑、工业设施等场所。
正确的安装电缆桥架可以确保电缆的稳定、安全地传输，避免线路故障和意外事故的发生。
本文将介绍电缆桥架的安装要求和规范，帮助读者了解并正确安装电缆桥架。
2. 安装要求2.1. 桥架材料电缆桥架通常采用金属材料制成，如镀锌钢、不锈钢等。
安装时应选择质量可靠、耐腐蚀的桥架材料，以确保其使用寿命和安全性能。
2.2. 安装前准备在安装电缆桥架之前，需要进行一些准备工作，包括：•清理安装区域，确保没有障碍物和杂物；•确定桥架的安装位置和走向，绘制安装图纸；•检查桥架材料是否完好，并清理桥架表面的污垢。
2.3. 安装步骤1.根据安装图纸确定桥架的位置和走向，并在墙壁或天花板上标出安装点。
2.使用电钻等工具在安装点上钻孔，然后安装膨胀螺栓或其他固定件。
3.将桥架的支架或支撑件安装在固定件上，并确保支架与墙壁或天花板之间的间隙均匀。
4.将桥架的主梁或侧梁与支架或支撑件连接，使用螺栓或焊接等方式固定。
5.根据需要，在主梁或侧梁上安装横梁或四方管，以增加桥架的强度和稳定性。
6.安装完成后，检查桥架的安装情况，确保固定牢固、无松动，并对整个桥架进行清理。
3. 安装规范3.1. 弯曲半径在安装电缆桥架时，应遵循以下弯曲半径规范：•对于金属电缆，弯曲半径不应小于电缆直径的 6 倍；•对于光纤电缆，弯曲半径不应小于电缆直径的 10 倍。
3.2. 桥架间距桥架的横向间距应根据电缆的直径和重量来确定。
一般情况下，桥架的间距不应超过电缆直径的 50%。
对于较重的电缆，应减小桥架的间距以增加承载能力。
电缆桥架安装规范及要求
电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。
2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。
3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。
4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。
5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。
6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。
7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。
8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。
9、桥架的安装完毕后，应对电缆桥架的安装进行检查。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。
为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。
下面就为您详细介绍一下电缆桥架安装的要求和规范指导。
一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。
对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。
2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。
另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。
3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。
另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。
4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。
在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。
5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。
接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。
6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。
另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。
二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。
2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导
电缆桥架是一种用于安装和支持电缆的金属或非金属结构，其目的是保护电缆并提供合适的通道以便布置和维护电缆系统。
以下是电缆桥架安装的一些基本要求和规范指导：
1. 安装位置确定：在进行电缆桥架安装前，需要确定合适的安装位置。
安装位置应考虑到电缆布线的需求、维护操作的便利性以及安全性等因素。
2. 安装高度：电缆桥架的安装高度应符合相关规范要求，通常情况下，桥架应安装在工作平面以上，远离地面和地下水位。
3. 安装间距：电缆桥架的支架间距（即支架之间的距离）应根据电缆重量、长度、支持间距和规范要求进行正确的计算。
通常情况下，较重的电缆需要更小的支架间距。
4. 安装方法：电缆桥架的安装需要使用适当的工具和固定材料，如螺栓、支架、螺母等。
安装时需保持桥架水平且稳固，并确保安装的支持点均匀分布。
5. 弯曲半径：在进行电缆桥架安装时，需要注意电缆的弯曲半径。
电缆在桥架上的弯曲半径应不小于规定的最小值，以避免电缆的损坏和性能下降。
6. 电缆布线：安装电缆时需遵守电缆布线的相关规范，例如保持电缆间的适当距离、避免电缆的交叉布线等。
7. 安全要求：电缆桥架安装过程中需注意安全要求，如使用个人防护装备、避免高空坠落等。
此外，不同地区或行业也可能有特定的电缆桥架安装要求和规范指导，需要根据实际情况进行了解和遵守。
建议在进行电缆桥架安装前，与相关行业专业人士或供应商进行沟通，以确保安装符合规范和要求。
