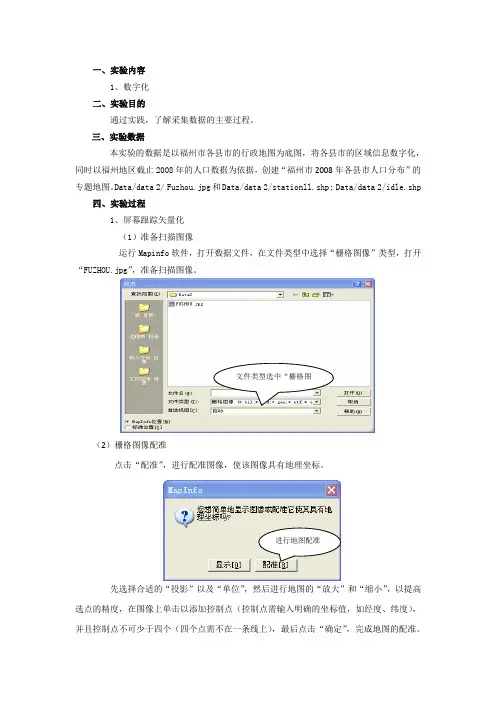

mapinfo配准教程
一、实验内容1、数字化二、实验目的通过实践，了解采集数据的主要过程。
三、实验数据本实验的数据是以福州市各县市的行政地图为底图，将各县市的区域信息数字化，同时以福州地区截止2008年的人口数据为依据，创建“福州市2008年各县市人口分布”的专题地图。
Data/data 2/ Fuzhou.jpg和Data/data 2/stationll.shp; Data/data 2/idle.shp四、实验过程1、屏幕跟踪矢量化（1）准备扫描图像运行Mapinfo软件，打开数据文件，在文件类型中选择“栅格图像”类型，打开“FUZHOU.jpg”，准备扫描图像。
文件类型选中“栅格图像”（2）栅格图像配准点击“配准”，进行配准图像，使该图像具有地理坐标。
进行地图配准先选择合适的“投影”以及“单位”，然后进行地图的“放大”和“缩小”，以提高选点的精度，在图像上单击以添加控制点（控制点需输入明确的坐标值，如经度、纬度），并且控制点不可少于四个（四个点需不在一条线上），最后点击“确定”，完成地图的配准。
完成配准后，地图在视图框中完成可视化。
（3）新建数字化图层在完成图像的配准后，我们需要新建一个与原图像相匹配的图层数据，完成图层数字化。
选择菜单栏中的“文件”，在其下拉菜单中“新建表”选中“添加新图层到当前地图窗口”，去掉“打开新地图窗口”，便可创建新的表结构，在“字段信息”中，输入字段“名字”、“类型”，并且设置字段的长度。
可根据需要增加和删除字段，也可在此处更改“投影”的类型。
这样便可创建新的数据库图层。
选择合适的投影 选择合适的单位 在图像上单击，以添加控制点 放大 缩小 单击确定去掉打开新地图窗口的钩 在添加到当前地图窗口处打钩创建新图层在创建了新的表结构后，可为新创建的图层命名，选择相应的位置保存新图层的信息。
（4）屏幕跟踪矢量化地图选中“放大”工具，将地图放大到适当的尺度，这样做可以提高屏幕跟踪矢量化的精度。

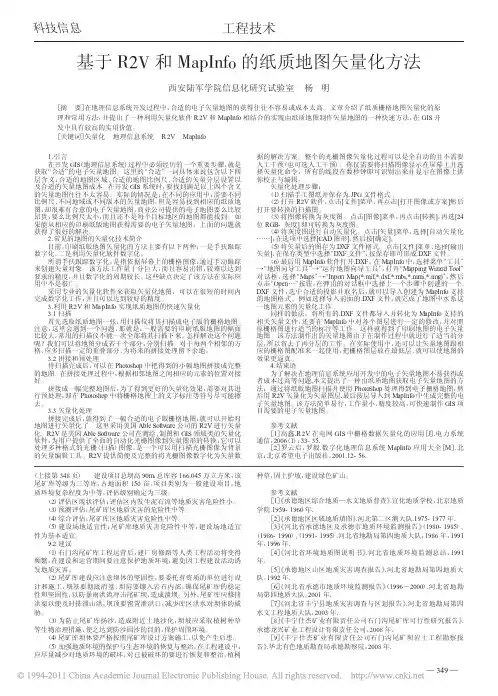

基于R2V和MapInfo的纸质地图矢量化方法
科技信息建设项目总坝高90m ，总库容166.045万立方米，该尾矿库等级为三等库，占地面积150亩，项目类别为一般建设项目，地质环境复杂程度为中等，评估级别确定为三级。
（2）评估区现状评估：评估区内发生泥石流等地质灾害危险性小。
（3）预测评估：尾矿库区地质灾害的危险性中等。
（4）综合评估：尾矿库区地质灾害危险性中等。
（5）建设场地适宜性：尾矿库地质灾害危险性中等，建设场地适宜性为基本适宜。
9.2建议（1）石门沟尾矿库工程运营后，建厂房修路等人类工程活动将变得频繁，在建设和运营期间要注意保护地质环境，避免因工程建设活动诱发地质灾害。
（2）尾矿库建设应注意坝体的坚固性，要委托有资质的单位进行设计和施工，坝基要彻底清基，坝肩要镶入岩石内部，确保尾矿库的稳定性和坚固性，以防暴雨洪流冲击尾矿坝，造成溃坝。
另外，尾矿库应修排洪渠以便及时排泄山洪，坝顶要留置泄洪口，减少库区洪水对坝体的威胁。
（3）为防止尾矿库扬沙，造成附近土地沙化，坝坡应采取植树种草等生物治理措施，使之达到防沙固沙的目的，保护周围环境。
（4）尾矿库坝体要严格按照尾矿库设计方案施工，以免产生后患。
（5）加强地质环境的保护与生态环境的恢复与整治，在工程建设中，应尽量减少对地质环境的破坏，对已被破坏的要进行恢复和整治，植树种草，固土护坡，建设绿色矿山。
参考文献［1］《承德地区综合地质—水文地质普查》.宣化地质学校，北京地质学院.1959-1960年.［2］《承德地区区域地质填图》.河北第二区测大队.1975-1977年.［3］《河北省承德地区及承德市地质环境监测报告》（1980-1985）、（1986-1990）、（1991-1995）.河北省地勘局第四地质大队，1986年，1991年，1996年.［4］《河北省环境地质图说明书》.河北省地质环境监测总站，1991年.［5］《承德地区山区地质灾害调查报告》.河北省地勘局第四地质大队，1992年.［6］《河北省承德市地质环境监测报告》（1996－2000）.河北省地勘局第四地质大队，2001年.［7］《河北省丰宁县地质灾害调查与区划报告》.河北省地勘局第四水文工程地质大队，2003年.［8］《丰宁仕杰矿业有限责任公司石门沟尾矿库可行性研究报告》.承德龙兴矿业工程设计有限责任公司，2008年.［9］《丰宁仕杰矿业有限责任公司石门沟尾矿坝岩土工程勘察报告》.华北有色地质勘查局承德勘察院，2008年.（上接第348页）1.引言在开发GIS （地理信息系统）过程中必须经历的一个重要步骤，就是获取“合适”的电子矢量地图。

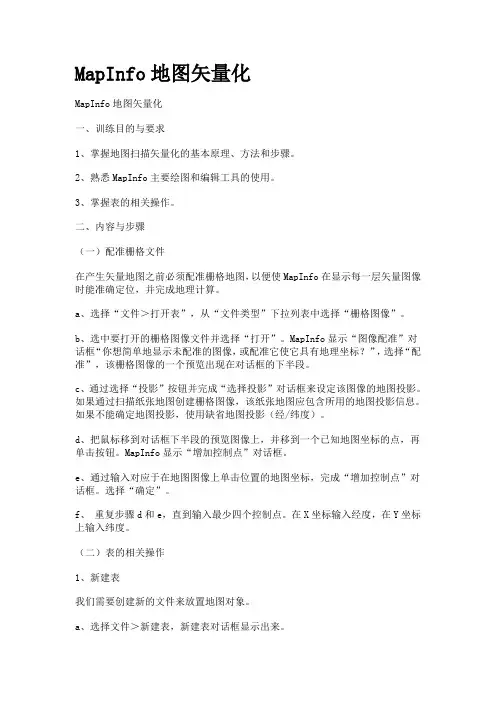

MapInfo地图矢量化说明
MapInfo地图矢量化MapInfo地图矢量化一、训练目的与要求1、掌握地图扫描矢量化的基本原理、方法和步骤。
2、熟悉MapInfo主要绘图和编辑工具的使用。
3、掌握表的相关操作。
二、内容与步骤（一）配准栅格文件在产生矢量地图之前必须配准栅格地图，以便使MapInfo在显示每一层矢量图像时能准确定位，并完成地理计算。
a、选择“文件＞打开表”，从“文件类型”下拉列表中选择“栅格图像”。
b、选中要打开的栅格图像文件并选择“打开”。
MapInfo显示“图像配准”对话框“你想简单地显示未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的一个预览出现在对话框的下半段。
c、通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。
如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。
如果不能确定地图投影，使用缺省地图投影（经/纬度）。
d、把鼠标移到对话框下半段的预览图像上，并移到一个已知地图坐标的点，再单击按钮。
MapInfo显示“增加控制点”对话框。
e、通过输入对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。
选择“确定”。
f、重复步骤d和e，直到输入最少四个控制点。
在X坐标输入经度，在Y坐标上输入纬度。
（二）表的相关操作1、新建表我们需要创建新的文件来放置地图对象。
a、选择文件＞新建表，新建表对话框显示出来。
b、选中“添加到当前图层”和“打开新的浏览窗口”，单击创建。
c、显示“新表结构”对话框，在此对话框中定义表的结构，建立字段并确定字段的长度和类型。
使用“上”及“下”按钮可以改变字段的顺序d、单击创建，输入新文件名2、修改表结构如果需要增加或删除字段，修改字段的长度和类型，选择表>维护>表结构。
3、紧缩表选择表>维护>紧缩表，该命令将优化文件使文件占用更小的空间。
4、重新命名表我们可以将表重新命名，但是，由于一个表结构包括许多文件，重新命名每一个文件将是令人烦恼的事。

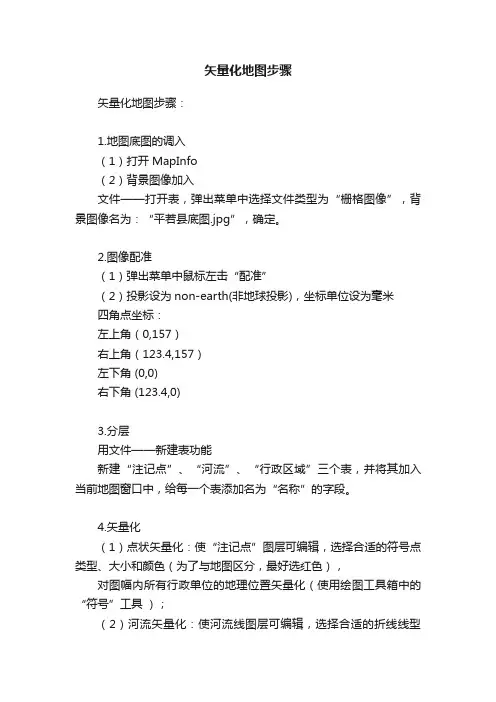

矢量化地图步骤
矢量化地图步骤
矢量化地图步骤：
1.地图底图的调入
（1）打开MapInfo
（2）背景图像加入
文件——打开表，弹出菜单中选择文件类型为“栅格图像”，背景图像名为：“平若县底图.jpg”，确定。
2.图像配准
（1）弹出菜单中鼠标左击“配准”
（2）投影设为non-earth(非地球投影)，坐标单位设为毫米
四角点坐标：
左上角（0,157）
右上角（123.4,157）
左下角 (0,0)
右下角 (123.4,0)
3.分层
用文件——新建表功能
新建“注记点”、“河流”、“行政区域”三个表，并将其加入当前地图窗口中，给每一个表添加名为“名称”的字段。
4.矢量化
（1）点状矢量化：使“注记点”图层可编辑，选择合适的符号点类型、大小和颜色（为了与地图区分，最好选红色），
对图幅内所有行政单位的地理位置矢量化（使用绘图工具箱中的“符号”工具）；
（2）河流矢量化：使河流线图层可编辑，选择合适的折线线型
（线样式，线宽、颜色等），点击绘图工具箱中的“折线”
工具，开始河流矢量化，击左键开始，双击左键结束一条线的矢量化。
如果需要对某一折线对象光滑处理，则双击要光滑
的对象，在弹出菜单中选“光滑”，或选中要光滑的对象后，对象》平滑。
（3）数字化区域：使行政区域面图层可编辑，选择合适的区域样式，用绘图工具箱中的多边形工具矢量化录入各行政区域，击鼠标左键开始，双击鼠标左键结束一区域的录入，在两个区域的公共边界区域矢量化时，按下“S”键，使两个区域的公共区域重合。
5.保存
文件——保存工作作空间，并保存所有的表。
（注意：底图、工作空间、表文件要保存在同一文件夹下）。
mapinfo地图配准矢量化建属性库
实验二、地图的配准、矢量化及建立属性数据库1、数字化前的准备工作判断栅格图像的比例、投影、坐标系等参数。
对于中国地图或各省地图可以使用等角圆锥投影；但对比例尺较大的，则采用高斯——克吕格投影。
若无所需投影，可在C:\Program Files\ MapInfo\ Professional下的mapinfo.prj中修改。
如本实验底图我们设定新疆地区的双标准纬线等角割圆锥投影参数：3, 0, 1, 86, 20, 36.5, 48, 0, 0。
若不修改MapInfo将默认选择Longitude/Latitude地图投影。
2、栅格图像的配准•选择"文件>打开表"，"打开表"对话框出现。
•从"文件类型"下拉列表中选择"栅格图像"，mapinfo显示栅格图像文件清单。
•选中要打开的栅格图像文件并选择"打开"、mapinfo显示"图像配准"对话框"如下图1，想简单地显示未配准的图像，或配准它使它具有地理坐标？"，选择"配准"，该栅格图像的一个预览出现在对话框的下半段。
•通过选择"投影"按钮并完成"选择投影"对话框来设定该图像的地图投影。
如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。
如果不能确定地图投影，使用缺省地图投影（经/纬度）。
选择“确定”。
选择“单位”按钮设定地图投影选择单位为‘度’，图1“图像配准询问”对话框•进入图像配准对话框，进行地图配准。
把鼠标光标移到对话框下半段的预览图像上，并移到一个已知地图坐标（例如经/纬度）的点，再单击鼠标按钮。
mapinfo显示“增加控制点”对话框，输入控制点的地图坐标X，Y。
注意X为经度，Y为纬度。
依次均匀分布增加控制点，控制点数量及分布要满足图像配准精度。
MapInfo简易操作流程
MapInfo简易操作流程地图数据数字化采集需解决的几个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、面、注记的采集）与编辑；4、数据输出与格式转换。
目标：1、掌握地图扫描矢量化的基本原理、方法和步骤。
2、熟悉MapInfo主要绘图和编辑工具的使用。
3、掌握表的相关操作。
要求：注意将采集数据及时进行保存。
一、地图投影与栅格图像配准在产生矢量地图之前必须配准栅格地图，以便使MapInfo在显示每一层矢量图像时能准确定位，并完成地理计算。
1）选择“文件＞打开表”，从“文件类型”下拉列表中选择“栅格图像”。
2）选中要打开的栅格图像文件并选择“打开”。
MapInfo显示“图像配准”对话框“你想简单地显示未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的一个预览出现在对话框的下半段。
3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。
如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。
如果不能确定地图投影，使用缺省地图投影（经/纬度）。
4）把鼠标移到对话框下半段的预览图像上，并移到一个已知地图坐标的点，再单击按钮。
MapInfo显示“增加控制点”对话框。
5）通过输入对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。
选择“确定”。
6）重复步骤4）和5），直到输入最少四个控制点。
在X坐标输入经度，在Y坐标上输入纬度。
二、图层（表）的管理根据本次任务的需要，分别建立市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、高速公路、规划高速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。
以上未列出的其他要素可视重要性进行采集。
每一个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。
1、新建表首先需要创建新的文件来放置地图对象。
1）选择“文件＞新建表”，弹出“新建表对话框”。
Mapinfo制图教程布局与打印
1.布局与打印宗地界线矢量化号求算完面积之后，我们就可以进行布局与打印了步骤如下：（1）先打开空白的配准好的地形图，将宗地界叠加到空白的地形图上。
见下图（2）将比例尺设置为1：10000，在设置比例尺前先设置一下纸张和布局单位。
单击“选项->参数设置”菜单，打开参数设置对话框，见下图单击“系统设置”按钮，打开“系统参数设置”对话框，见下图为了布局大小精确，我们将纸和布局单位设为毫米，然后单击“确定”关闭对话框。
单击“参数设置”对话框的“确定”按钮，关闭对话框。
单击在“主工具栏”的改变设图“”打开改变视图对话框，见下图设置地图比例1mm=0.01km就把地图的比例尺设为1：10000了。
（3）输入所需要的标注，我们这里是输入标注。
单击“绘图工具栏”上的“”按钮，使其处于按下状态，再在地图窗口要输入标注的位置单击输入文字，见下图（最好新建一个图层放标注）可以再文字上双击或选中文本标注后单击“绘图工具栏”的打开文本样式对话框，见下图来修改文本的颜色、大小、背景等（4） 单击向下还原窗口按钮缩小地图窗口，见下图先在这里单击，然后输入文字单击向下还原窗口按钮缩小后的地图窗口，见下图设置当改变地图窗口大小的时候保持比例不变，单击“地图”菜单，选择“选项”菜单，打开“地图选项”对话框。
选中这个选项选择“当改变窗口大小”组合框里的“保持当前比例”，如上图，然后单击“确定”按钮，关闭对话框。
这时我们改变地图窗口的大小的时候，地图的比例尺不变。
图框制作：因为我们打印的规格是21X29.7cm，所以我们先在打印区域制作一个210mm*297mm的框，方便我们刚好布局到21X29.7cm那么大。
新建一个图层来保存图框，单击“文件->新建表”打开“新建表”对话框，见下图在创建新表并且组合框选择“添加到当前地图窗口”，表结构组合框选择“创建新的”然后单击创建，关闭对话框，打开“新标结构”的对话框，见下图单击“增加字段”添加一个名字为id，类型为字符型，宽度为10的字段，然后单击创建，关闭“新表结构”对话框，弹出“创建新表”对话框，见下图输入文件名为“图框”然后单击“保存”按钮，关闭对话框，并将新建的图框表添加到地图窗口，并且为当前编辑图层，见下图我们可以用右键菜单的“图层控制”菜单打开图层控制对话框，获者单击主工具栏上的图层控制按钮“”，打开对话框，来查看和切换当前编辑图层及控制图层的显示。
【VIP专享】基于MapInfo的扫描矢量化
实验五扫描矢量化（R2V）一、实验目的1．熟悉扫描矢量化的基本流程。
纸地图扫描转换拼接子图块裁剪地图矢量图编辑矢量图合成图像处理矢量化2．掌握利用PhotoShop描图拼图技术。
3．掌握自动矢量化前的图像预处理方法。
4．掌握Mapinfo中坐标配准和矢量化的方法5．掌握R2V自动矢量化功能使用。
6．掌握R2V软件中的各种编辑方法。
二、实验准备1．软件准备：PhotoShop、MapInfo、R2V2．资料准备：扫描后的陕甘宁晋质地图（分幅扫描，jpg格式）。
中国地图矢量图（Mapinfo，Tab格式。
三、实验内容及步骤、方法（一）扫描图纸GIS专用扫描仪一般为1~1.5m宽的滚筒式扫描仪。
将描好的行政区划图纸用扫描仪扫描，分辨率设为200~400为宜。
当图幅大，而扫描仪幅面小时，须先对图幅做一规划分成若干区域，标上拼图标记，分区扫描，扫描后的各部图像分存储时，命名应有规律。
如：一幅图分四部分扫描，规划可如下图，图像文件可分别命名为G11.jpg、G12.jpg、G21.jpg、G22.jpg。
11122122（二）用PhotoShop将扫描好的各部图像拼接在一起（1）将实验数据11.jpg、12.jpg、21.jpg、22.jpg在PhotoShop中打开。
（1）将11.jpg图布扩展。
鼠标操作，菜单——图像——画布大小，弹出对画框。
按框中所示设置各参数。
11.jpg窗口变为如下图。
（2）将12.jpg选为当前窗口。
鼠标操作，“菜单——选择——全选”，接着，“菜单——编辑——拷贝”，然后选中11.jpg为当前窗口，鼠标操作，“菜单——编辑——粘贴”，将12.jpg内容做为一新图层，加入当前窗口。
将此图层不透明度改为65%，如下图操作。
然后移动12到适当位置，将本图层不透明度改回100%。
（注意：若扫描图像倾斜或变形，则需通过“自由变换”功能旋转图像后拼图。
“菜单——编辑——自由变换”。
）（3）按（3）中方法，将21、22拼入11。
MapInfo栅格数据矢量化实习报告
江西师范大学地理与环境学院
实习报告
实习名称栅格数据的矢量化
地理信息
实习课程
姓名** 班级09地理科学一班系统概论
学号0907079003 实习时间2012-4-22 得分
图1
②在Quick Start对话框中选择Open a Workspace创建操作的工作空间（图2），在搜索目录下
③对读入的图像进行配准:打开Mapinfo对话框，选择Register（图4、栅格图像的配准
图8
图10
③考虑到城市有不同的等级，所以要增加一个属性。
单击Add
为城市等级，type为small integer（图11），单击
图12 图13
单击
就会出现设定好的图形，然后单击信息图标
图15
2、线的矢量化
(1) ①新建表File→New Table，在弹出的New Table对话框中，注意去掉
单击
，表示自动相接。
单击
单击
左键，然后把光标移到下一个公共边节点，直到终点为止，单击
图25
4、单击，打开Layer Control对话框，完成城市、河流、生态保护区三个图层的叠加效果设置（图30），形成图层叠加效果图（图31）：
图30。
基于MapInfo制作天津市区河道矢量地图方法介绍
基于MapInfo制作天津市区河道矢量地图方法介绍摘要：地理信息技术在水利工作中发挥了很大的作用，而矢量地图制作是地理信息系统建设的前提，本文以制作天津市区河道矢量地图为例，介绍了利用MapInfo软件进行河道矢量电子地图制作方法。
关键词：MapInfo 海河矢量地图方法介绍地理信息系统在水利上的应用较为广泛，在我市水资源管理、城市排水管理、防汛等方面都有相当深入的应用。
矢量地图的制作是进行地理信息系统开发的基础。
海河处负责天津市区海河、外环河、新开河、子牙河、北运河等共177余公里河道管理工作，河道范围长、工程设施多，由此可将管理范围内河道进行地图矢量化，将水利设施添加到矢量地图上，便于河道情况及设施信息的浏览与管理。
1.电子地图制作软件MapInfo简介MapInfo是美国MapInfo公司推出的桌面地图信息系统，能将所需要的信息资料形象、直观地与地理图形紧密地联结起来，能提供大量常用的分析、查询功能，能将结果以图形或表格的方式显示出来。
MapInfo对地图分层处理，用户可以通过图形分层技术，根据自己的不同需求或一定的标准对各种图形元素进行分层组合,将一张地图分成不同图层。
MapBasic是在MapInfo平台上开发定制应用程序的编程语言，通过MapBasic进行二次开发，可以定制用户界面，包括菜单、工具栏、对话框等，从而扩展MapBasic的功能。
2.利用MapInfo制作天津市区河道矢量地图2.1底图扫描与拼接天津市区河道包括海河、子牙河、北运河、新开河等，横跨天津市内六区与环城四郊区，需将10张区县图扫描成JPG格式，利用PhotoShop先对图像进行拼接，作为将要制作矢量地图的底图存放。
2.2确定控制点坐标地理信息中的地图具有坐标信息，所以，首先要确定底图控制点坐标，在MapInfo中需要选取四个控制点，为了提高精度，可以适当增加控制点，且应在地图四周均匀分布。
确定控制点坐标方式是先在底图中找到四个控制点，然后利用GPS现场测量控制点的经纬度得到。
基于MapGIS和MapInfo的矢量化方法_以土地整理制图为例
基于Map GIS 和Map Info 的矢量化方法———以土地整理制图为例许婧婧(西南师范大学资源环境科学学院,重庆 400715)摘 要:以土地整理制图为例,介绍了以AutoCAD 为中转工具的基于Map GIS 和Map Info 的矢量化方法。
关键词:Map GIS ;Map Info ;矢量化中图分类号:P208 文献标识码:A 文章编号:1006-7949(2006)01-0062-02The Mathod of vector based on MapGIS and MapInfo———A case study in cartography of land consolidationXU Jing-jing(College of Resources and Environmental Science ,S outhwest Normal University ,Chongqing 400715,China )Abstract :Taking cartography of land consolidation as an example ,it introduces the method of vector based on Map GIS and Map Info in detail.This method is transfered by AutoCAD and proves to be practical.K ey w ords :Map GIS ;Map Info ;vector收稿日期:2005-06-08作者简介:许婧婧(1981～),女,硕士研究生. 在土地整理可行性研究中通常以1:10000的土地利用现状图和地形图作为底图进行矢量化。
首先在Map GIS 下矢量化等高线、线状地物及图斑线并将其转换成区文件;然后将所有文件以DXF 格式转出,在AutoCAD 中修改层名后分层转入Map In 2fo ;最后在Map Info 下完成整个矢量化。
实验四屏幕矢量化（MAPINFO）
实验五扫描矢量化（Geoway）一、实验目的1．熟悉扫描矢量化的基本流程。
纸地图扫描转换拼接子图块裁剪地图矢量图编辑矢量图合成图像处理矢量化2．了解国产地理数据加工平台软件——Geoway的基本功能。
3．掌握地形图的矢量化技巧（交互式屏幕矢量化）。
4．掌握由线生成多边形的拓朴构建方法。
5．了解Geoway软件的各种编辑方法。
二、实验准备1．软件准备：PhotoShop、MapInfo、R2V、Geoway。
2．资料准备：实验五的宁夏行政区划自动矢量化成果、宁夏行政区划图（新）的描扫图像（jpg格式）、纯等高线.tif、黑白大比例尺.tif。
三、实验内容及步骤、方法1、图像预处理扫描时要调整好扫描仪，使图纸的扫描尽量清晰。
图像色彩规划：在常规图像处理软件（如PhotoShop）中，将扫描的真彩图像专成索引色图，并在色表中将色值相近颜色合并；而灰度图最好能转成二值图。
需处理图像：宁夏行政区划图.jpg、纯等高线.tif图2、以矢量化任务新建工程启动Geoway。
创建矢量化工程，设置创建工程所需的各种参数（如图像路径、工程路径、比例尺、图像的扫描分辨率等）宁夏行政区划图比例尺1：1200000，扫描分辨率200。
纯等高线图比例尺1：50000，扫描分辨率400。
第一步：在向导中选择“矢量化”任务。
选择“文件>新建工程”命令弹出如下对话框：12345 6①选择任务：在任务栏选择“矢量化”任务。
②选择背景图像：选择要矢量化的背景图像。
③选择工程路径：选择新建工程的路径。
④工程名称：给出工程的名称。
⑤单击“下一步”按钮，进入第二步：设置工程地图参数。
⑥如果没有其它的已知的工程的信息，或与矢量化任务无关的其它信息，单击“完成”按钮，跳过其它设置步骤，完成新建矢量化工程。
第二步：设置工程地图参数12345 6①图名、图号：在其中输入扫描地图的图名和图号。
②比例尺：在其中输入地图的比例尺。
③带号：在其中输入地图所在的投影带的带号（Geoway也可以直接根据图号来推算出图号），并可以选择工程的坐标是否要去除带号。
使用MapInfo制作矢量地图
[本帖最后由cathylover于2009-7-23 1 Nhomakorabea:14编辑]
附件下载列表
2009-7-23 11:12下载次数: 1
这个是截图！请高手指点下
2009-7-23 13:14下载次数: 1
选用Mapping Wizard Tool中的MAP
2009-7-23 13:14下载次数: 1
导入JPG图之后，点击Register
mapinfo导出矢量图mapinfo地图mapinfo中国地图mapinfo世界地图mapinfo专题地图mapinfo电子地图mapinfo地图下载mapinfo导入地图mapinfo导出地图矢量电子地图制作
第一：选用Mapping Wizard Tool中的MAP，点击JPG选项。如图：
第二：导入JPG图之后，点击Register，如图：
2009-7-23 13:14下载次数: 1
导入了7个点的经纬度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MapInfo地图矢量化
一、训练目的与要求
1、掌握地图扫描矢量化的基本原理、方法和步骤。
2、熟悉MapInfo主要绘图和编辑工具的使用。
3、掌握表的相关操作。
二、内容与步骤
（一）配准栅格文件
在产生矢量地图之前必须配准栅格地图，以便使MapInfo在显示每一层矢量图像时能准确定位，并完成地理计算。
a、选择“文件＞打开表”，从“文件类型”下拉列表中选择“栅格图像”。
b、选中要打开的栅格图像文件并选择“打开”。
MapInfo显示“图像配准”对话框“你想简单地显示未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的一个预览出现在对话框的下半段。
c、通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。
如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所用的地图投影信息。
如果不能确定地图投影，使用缺省地图投影（经/纬度）。
d、把鼠标移到对话框下半段的预览图像上，并移到一个已知地图坐标的点，再单击按钮。
MapInfo显示“增加控制点”对话框。
e、通过输入对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。
选择“确定”。
f、重复步骤d和e，直到输入最少四个控制点。
在X坐标输入经度，在Y坐标上输入纬度。
（二）表的相关操作
1、新建表
我们需要创建新的文件来放置地图对象。
a、选择文件＞新建表，新建表对话框显示出来。
b、选中“添加到当前图层”和“打开新的浏览窗口”，单击创建。
c、显示“新表结构”对话框，在此对话框中定义表的结构，建立字段并确定字段的长度和类型。
使用“上”及“下”按钮可以改变字段的顺序
d、单击创建，输入新文件名
2、修改表结构
如果需要增加或删除字段，修改字段的长度和类型，选择表>维护>表结构。
3、紧缩表
选择表>维护>紧缩表，该命令将优化文件使文件占用更小的空间。
4、重新命名表
我们可以将表重新命名，但是，由于一个表结构包括许多文件，重新命名每一个文件将是令人烦恼的事。
为此，MapInfo 提供这项功能。
选择表＞维护＞重新命名表，表结构中的所有相关文件都被重新命名。
（三）主要绘图和编辑工具的使用
要使绘图工具可以使用必须确定地图窗口被激活，且图层可编辑。
1、符号按钮
使用符号工具可以在地图上放置点符号。
2、直线按钮
使用直线工具可以绘制直线。
小技巧：在绘制时线形图案时，按住<SHIFT>键，线段将被限制成水平线、垂直线和45 斜线。
3、折线按钮
使用折线工具可以绘制折线，双击鼠标结束折线的绘制。
4、圆弧按钮
使用圆弧工具可以绘制圆弧。
5、多边形按钮
使用多边形工具可以绘制多边形。
在绘制最后一条边时，双击鼠标，MapInfo将自动绘制一条边将图形封闭，或者激活对齐模式，以便准确捕捉到已知节点：
a、选择“选项＞参数设置”。
显示参数设置对话框。
b、单击“地图窗口”。
c、在对话框的抓取距离（Snap tolerance）部分，设置捕捉范围为20个象素点。
d、单击确定，返回到参数设置对话框。
e、单击确定。
f、按键盘上的S，激活对齐模式。
观察状态条，它显示出SNAP，表明对齐模式是活动的。
g、当你靠近已知节点时，注意到将新节点精确匹配到已知节点上是容易的，十字丝显示
出你将对齐的节点。
6、椭圆按钮
可以创建椭圆对象和圆对象。
绘图时按住<SHIFT>键，将绘制圆。
7、矩形按钮
可以创建矩形和正方形。
绘图时按住<SHIFT>键，将绘制正方形。
8、圆角矩形按钮
可以创建圆角矩形和圆角正方形。
绘图时按住<SHIFT>键，将绘制圆角正方形。
9、文本按钮
可以创建文本来注释地图和布局。
用选择工具双击文本，将显示“文本对象属性”对话框，在对话框中可以设置文本的行间距、对齐方式、旋转角度。
10、框架按钮
可以在布局中创建框架。
框架可以显示地图、统计图、浏览窗口、地图图例、统计图图例、信息窗口等。
11、整形工具
先用选择工具选择需要整形的对象，然后单击绘图工具条上的整形按钮，节点以黑色的正方形被标志。
a、移动节点：单击一个节点，拖动至所需的位置。
b、增加节点：单击绘图工具条上的增加节点按钮，在需增加节点的线段处单击。
c、删除节点：使用选择工具在节点上单击，按Delete键，清除一个节点。
d、结束整形：使用选择工具在所选对象之外单击。
12、符号样式按钮
在“符号样式”对话框中可以设置符号的类型、大小和颜色。
13、线样式按钮
在“线样式”对话框中可以设置线对象的类型、宽度和颜色。
14、区域样式按钮
在“区域样式”对话框中可以指定闭合对象的颜色、图案和边线样式。
15、文本样式按钮
在“文本样式”对话框中可以指定文本的大小、字体、颜色。
16、折线平滑：
先选择折线，再选择对象＞平滑，将把折线平滑为曲线。
要取消平滑，可以清除该选项。
17、将折线转化为多边形：
a、使用选择工具选择一条折线。
b、选择对象＞转换为区域。
不仅折线可以转化为多边形，而且椭圆、矩形及圆角矩形也同样可以转化为多边形。
18、将多边形转化为折线：
a、使用选择工具选择一个多边形。
b、选择对象＞转换为折线。
（四）中国地图矢量化
1.配准
按上述步骤进行配准，选择经纬度投影，选择至少三个点进行配准。
2.建立表
3.录入数据
地图数据的采集流程：打开表并使需要录入数据的图层处于可编辑状态；然后录入图形目标。
（1）录入点、线、面、注记
1) 输入点目标：
点击打开符号样式对话框，设置点符号、符号大小和符号颜色。
点击后，以图像为背景，单击鼠标加点状目标。
2) 输入线目标：
点击打开线样式对话框，设置线符号、符号宽度和符号颜色。
点击后，以图像为背景添加直线。
操作方法：单击左键并拖住不放，在另一处释放，即可绘制直线。
若在拖拽的同时按住shift键，则只能画出水平、垂直或45度倾斜的直线。
点击后，以图像为背景添加曲线。
操作方法：单击左键并拖住不放，在另一处释放，即可绘制直线。
曲线。
若在拖拽的同时按住shift键，则能画出恰好1/4圆的曲线。
点击后，以图像为背景添加折线。
操作方法：在起点处单击，拐点处单击，终点处双击。
3) 输入面目标：
点击打开区域样式对话框，设置面符号的前景符号和颜色，以及背景符号和颜色后，可分别添加多边形、圆形和矩形。
点击后，以图像为背景添加多边形。
操作方法：在起点处单击左键，依次在多边形边界的拐点处单击左键，在边界终点处双击即可。
此外还可添加圆、矩形、圆角矩形等。
操作方法：在单击相应工具后，单击左键并拖住不放，在另一处释放，即可绘制想要的面状目标。
4) 输入注记：
点击打开文本样式对话框，设置注记字体、大小和颜色
图1-18 文本样式对话框
点击后，以图像为背景就可添加注记。
（2）录入技巧
1) 线目标连接
在数字化线目标时，如果一条线对象未输入完而中断时，不但可从起始点重新输入该弧段。
而且也可先分段输入剩余的弧段,然后选中断开的弧段再连接。
方法如下：选中断开的弧段，点击对象>抓取/抽稀，在对话框节点抓取抽稀设置中标示允许节点抓取,再设置容忍值和单位。
注意：设置的容忍值适中才会得到预期的结果。
继续点击对象>合并命令，将两条相邻的无间隙弧段连接成一条弧段。
2) 公共边输入
公共边界要重复数字化，为了使数据更加精确，对于公共边界要局部放大并且激活节点匹配方式，即按下“S”键，使节点相互匹配，节点是否匹配的判断标志是鼠标光标是否变成了很大的空心十字丝。
这样数字化得到的相邻区域的公共边是完全重合的。
在激活节点匹配方式的状态下，使用加折线或多边形工具后，移动光标到A点点击鼠标后，按下Shift键或Ctrl键后，移动光标到C点点击鼠标，则自动完成与原线完全重叠的短边线a,或长边线b。
（3）录入属性数据
单击主工具箱上的信息工具，然后在选中对象上任意一点单击，则弹出信息（图1-21）工具对话框。
然后在文本栏中输入相应的属性值。
小技巧：在点击后，用鼠标双击地图目标可查询该目标的一些空间信息。
如下图是双击区域目标后，获取的一些信息。
