机械制图图样的基本表示法
机械制图图 样 画 法
6.1 视 图
6.1.4 局部视图
将机件的某一部分向基本投影面投影所得到的视图，称为 局部视图。局部视图是用来表达机件的局部结构，如图6-6所 示。
画局部视图时，一般在局部视图上方标出视图的名称 “×”，在相应的视图附近用箭头指明投影方向，并注上同样
的字母，如图6-6(a)中A向与B向局部视图所示。
6.1 视 图
6.1.1.1 基本视图名称即投影方向的规定
(1) 主视图：由前向后投影所得到的视图。 (2) 俯视图：由上向下投影所得到的视图。 (3) 左视图：由左向右投影所得到的视图。 (4) 右视图：由右向左投影所得到的视图。 (5) 仰视图：由下向上投影所得到的视图。 (6) 后视图：由后向前投影所得到的视图。
6.1 视 图
（a）
（b）
图6-1 6个基本视图及其展开
6.1 视 图
6.1.1.2 基本视图展开
将6个投影面展开时，正立投影面保持不动，其余各投 影面按图6-1(b)展开。基本视图展开摊平后，各视图仍然保 持“长对正、高平齐、宽相等”的投影关系。如图6-2主视 图、后视图、俯视图与仰视图长对正；主视图、后视图、左 视图与右视图高平齐；俯视图、仰视图、左视图与右视图宽 相等。
第6章 图 样 画 法
机器上的零件，由于使用和制造要求的不同，它们的 结构形状往往是多种多样的。在一般情况下，用前面所述的 三视图就可以将机件表达清楚。但是，当零件的形状比较复 杂时，三视图就难于把它们的内、外结构形状完整而又清晰 地表达出来。为此，国家标准《技术制图》、《机械制图》 中的“图样画法”规定了各种画法，即视图、剖视图、断面 图、局部放大图和简化画法。这些画法是表达机件的基本表 示法。
6.1 视 图
视图：根据国家标准GB/T 17451—1998、GB/T 4458.1—2002的规定，机件向投影面投影所得的图形。视图 一般只画机件的可见部分，必要时才画出不可见部分。

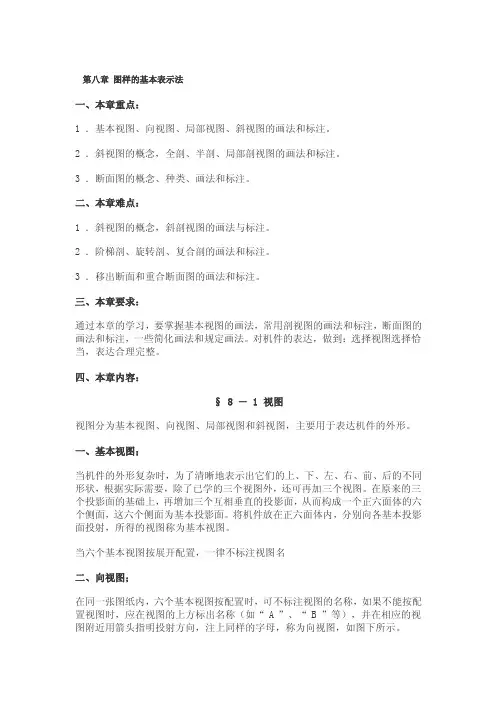

图样的基本表示法
第八章图样的基本表示法一、本章重点：1 ．基本视图、向视图、局部视图、斜视图的画法和标注。
2 ．斜视图的概念，全剖、半剖、局部剖视图的画法和标注。
3 ．断面图的概念、种类、画法和标注。
二、本章难点：1 ．斜视图的概念，斜剖视图的画法与标注。
2 ．阶梯剖、旋转剖、复合剖的画法和标注。
3 ．移出断面和重合断面图的画法和标注。
三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。
对机件的表达，做到：选择视图选择恰当，表达合理完整。
四、本章内容：§ 8 － 1 视图视图分为基本视图、向视图、局部视图和斜视图，主要用于表达机件的外形。
一、基本视图；当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
在原来的三个投影面的基础上，再增加三个互相垂直的投影面，从而构成一个正六面体的六个侧面，这六个侧面为基本投影面。
将机件放在正六面体内，分别向各基本投影面投射，所得的视图称为基本视图。
当六个基本视图按展开配置，一律不标注视图名二、向视图；在同一张图纸内，六个基本视图按配置时，可不标注视图的名称，如果不能按配置视图时，应在视图的上方标出名称（如“ A ”、“ B ”等），并在相应的视图附近用箭头指明投射方向，注上同样的字母，称为向视图，如图下所示。
三、局部视图；当采用一定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，而有没有必要画出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不完整的基本视图，称为局部视图。
局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。
当局部视图按投影关系配置，中间又没有其它视图时可省略标注。
在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。
四、斜视图；当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。
中职机械制图(中国劳动社会保障出版社)教案：表示法综合应用举例
江苏省XY中等专业学校2022-2023-2教案
教学内容
d图
例3:
读懂已知物体第三角画法的三视图(图e)，转换成第一角画法，选择合适的表达方案。
（1）分析
由机件第三角画法的主、右、俯三视图可知，机件由底板和竖板组成，其中底板的基形体是长方体，下面带矩形槽(根部有圆角)，左、右前端带台阶孔，周边为圆角;竖板的基本形体也是长方体，中上部有半圆槽，前端带有半圆凸台，其根部及两侧均有圆角。
（2）表达方案
以第三角画法的主视图作为第一角画法的主视图，并作一局部剖视，以表达台阶孔内的结构;俯视图主要表达底板形状和孔的位置;左视图作全剖视，以表达底板和竖板的连关系以及槽、孔的贯通状况。
为突出表达可见结构和形状，不可见轮廓线省略不画，如图所示。
知识拓展
在对外交流中，常遇到国外第三角画法的图样，如图
教学内容所示。
由标题栏的投影符号可以看出，该图样采用了第三角画法，并用到了多个剖视图，其剖切位置用粗点画线表示（与我国国家标准不同）。
四、课堂小结
机械图样的基本表示法的应用
五、课堂练习
六、课后练习
学生完成习题册相关练习；
板
书
设
计
教后札记。
机械制图图样的基本表达方法
a立体图
图五.一八 c剖切平面处不能画线
二由于剖切平面是假想的故不应画出平面转折处的投影如图五.一八c所示；
剖切面的种类
二、几个平行的剖切平面——用几个平行的剖切平面获得的 剖视图如图五.一八所示
a立体图
图五.一八 d不能出现不完整要素
图五.二五 c
移出断面图
三、移出断面图的其他画法
常用结构移出断面图的画法主要有三类： 三两个相交的剖切平面的画法中间一般应断开如图五.二五d所示
图五.二五 d
重合断面图
一、重合断面图的概念
重合断面图———画在视图轮廓线以内的断面图 重合断面图的轮廓线用细实线表示剖切区域需画剖面符号如图五.二六所示
图样的基本表达方法
知识目标
理解基本视图的形成 理解向视图、斜视图和局部视图的概念 掌握基本视图、向视图、斜视图和局部视 图的名称、配置关系和标注 理解剖视图、断面图的概念和表达方式 理解关于剖视图和断面图的一般规定 掌握局部放大图及其他表达方法的应用
技能目标
掌握基本视图的画法和标注方法 掌握向视图、斜视图、局部视图的画法和 标注方法 掌握剖视图、断面图的画法和标注方法 熟悉剖视图、断面图及其他表达方法的应 用 熟悉简化画法 综合运用合适的表达方法和技巧准确表达 机件
二剖切面与机件的接触部分称为剖切区域需画剖面符号；
剖视图的形成、画法及标注
二、剖视图的画法
三剖切是假想的实际机件仍是完整的所以画其他视图时仍需画完整视图； 四剖切面后面的可见结构应全部画出但其前面的结构则不必画出如图所 示； 五尽量避免使用虚线表达不可见结构
剖视图的形成、画法及标注
机械制图机件的各种表达法
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。

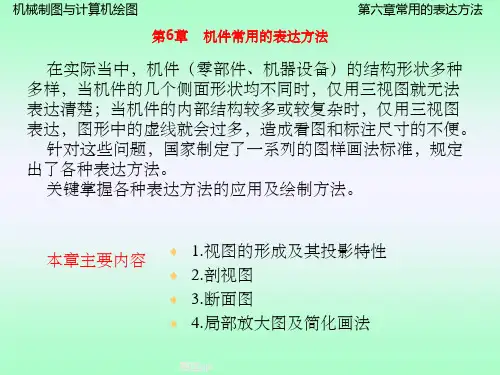

机械制图第6章常用表达方法
位置时，应标注剖切符号、投射方向和局部剖视图的
名称。
整理ppt
机械制图与计算机绘图
第六章常用的表达方法
（6）局部剖的范围由绘图者自定，但要求保证波浪 线范围内外的投影关系准确无误。
整理ppt
机械制图与计算机绘图
6.2.3、剖切面和剖切方法.
第六章常用的表达方法
画剖视图时常要根据机件的不同形状和结构特点选用不同的 剖切面和剖切方法。剖切面的种类有：单一剖切面、几个平 行的剖切面、几个相交的剖切面。用这些种类的剖切面剖开 机件便产生相应的剖切方法。
向视图
整理ppt
机械制图与计算机绘图
第六章常用的表达方法
6.1.4、斜视图
。
将物体向不平行于任何基本投影面的平面投射所得的视图，
称为斜视图。斜视图主要用于表达物体上倾斜部分的实形。
辅助投影面 斜视图
整理ppt
机械制图与计算机绘图
斜视图通常是倾斜的图形， 一般按向视图的配置形式配置 并标注，必要时允许将斜视图 旋转配置。
斜视图一般只表达倾斜部分 的局部形状，其余部分可用 波浪线断开不画。
表示该视图名称的 大写拉丁字母应靠近旋 转符号的箭头端。
也允许将旋转角度 符号标注在字母之后。
整理ppt
第六章常用的表达方法
机械制图与计算机绘图
6.1.3 局部视图：
第六章常用的表达方法
将物体的某一部分向基本投影面投射所得的视图叫局部视图， 局部视图实际上是某一基本视图的一部分。画局部视图的主要 目的是为了减少作图工作量。
当剖切平面与机件的对称中心面重合，且剖切后的剖视图按 投影关系配置，中间又没有其他图形隔开时，可以省略标注。 当剖视图按投影关系配置，中间又没有其他图形隔开时，可 以省略箭头。
机械制图画法
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
机械制图图样表示法
机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。
在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。
符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。
例如，机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如，在机械装配图中，虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如，在零件图中，点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如，在焊接装配图中，粗实线用于表示焊接的地方。
3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。
例如，在轴的图样中，一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如，在零件图样中，一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
机械制图-第六章
一、基本视图
基本视图——将机件向基本投影面投射所得 的视图。
六个基本视图的配置和方位对应关系
二、向视图
向视图——可以移位配置的基本视图。
向视图及其标注
三、局部视图
局部视图——将机件的某一部分向基本投影 面投射所得的视图。
局部视图的配置与标注
五、应用举例
压紧杆
压紧杆的表达方案
§6－2 剖视图
一、剖视图的形成、画法及标注 二、剖视图的种类 三、剖切面的种类
一、剖视图的形成、画法及标注
1．剖视图的形成
剖视图——假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，将其余部分向投影面投射所得的 图形，简称剖视。
剖视图的形成
2．剖面符号
（2）一个视图中，局部剖视的数量不宜过多，在不影 响外形表达的情况下，可在较大范围内画成局部剖视，以 减少局部剖视的数量。
（3）波浪线不应画在轮廓线的延长线上，也不能用轮 廓线代替，或与图样上其他图线重合。
三、剖切面的种类
1．单一剖切面
单一剖切面可以是平 行于基本投影面的剖切平 面，也可以是不平行于基 本投影面的斜剖切平面。
图6－36 机件的肋、轮辐、孔等结构画法
6．当机件具有若干直径相同且按规律分布的孔（圆孔、 螺孔、沉孔等）时，可以仅画出一个或几个，其余只需表 示出其中心位置即可。
图6－37 按规律分布的等直径孔
7．当机件上具有相同结构（齿、槽等）并按一定规律 分布时，应尽可能减少相同结构的重复绘制，只需画出几 个完整的结构，其余可用细实线连接。
图6－32 过渡线和相贯线的简化画法
2．当机件上有较小结构及斜度等已在一个图形中表达 清楚时，在其他图形中可简化表示或省略。图a中的主视图 省略了平面斜切圆柱面后截交线的投影，图b中的主视图简 化了锥孔的投影。
机械制图图样表达法试题
《机械制图》课程试题库第六章机械图样的基本表示方法一、填空题★1、按剖切范围分，剖视图可分为、和三类。
*2 、断面图分为：和3、同一零件各剖视图的剖面线方向两种。
间隔*4 、六个基本视图的名称为：。
二、选择题★1、以下局部剖视图中，正确的画法是。
A B C D★2、以下四组视图中，主视图均为全剖视图，此中漏的线。
的主视图出缺A B C.D*3、在半剖视图中，剖视图部分与视图部分的分界限为：A. 、细点画线 B 粗实线、C、双点画线4、重合剖面的轮廓线都是用A. 、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表示位于剖切平眼前的构造时，这些构造按设想投影的轮廓线用：A. 、细点画线B、粗实线、C、双点画线三、判断题★1、非展转体类零件的主视图一般应选择工作地点。
（v）2、在剖视图中，切根线用细实线绘制。
（x）四、绘图题★1、用单调剖切面，将主视图画成全剖视图。
（20分）3、用单调剖切面，将主视图画成全剖视图。
（20 分）4、用单调剖切面，将主视图画成全剖视图。
（20分）★4、将物体的主视图改画成剖视图。
（20 分）★5、在轴的小孔及键槽处，画移出断面图。
（15分）★6、在指定地点画出断面图并标志。
（10 分）7、在指定地点画出断面图并标志。
（10 分）8、在轴的指定地点作剖面图（ A 处键槽深为 4mm，C处键槽宽为 8mm。
）（15 分）第七章机械图样中的特别表示法一、填空题★1、内外螺纹只有当 _牙型 _；_公称直径 _；_螺距 ___；__线数 ______；___旋向 _____等五因素完整同样时，才能旋合在一同。
★2、导程 S 和螺距 P 的关系是 __s=p*n______。
3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线线表示，分度圆用细点画线线表示，齿根圆用细实线线表示，或省略不画。
★4、外螺纹在非圆视图中，大径用d表示、小径用d1表示。
二、选择题★1、旋合长度代号分短、中、长三组，分别用字母取代，此中中等旋合长度用：A、N取代B、S取代C、L取代2、一般用于受力不大且不常拆卸的场合的连结方法是：A、螺栓连结 B 、双头螺柱连结C、螺钉连结3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A 、ha=mz B、 ha =m C 、4、一般螺纹的公称直径为螺纹的(A、大径)。
机械制图第6章-图样的基本表示法
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步骤
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
基本视图的配置关系，如图6-2所示
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
机械制图基本理论知识大全
一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较复杂、外形比较简单的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采用它来表达内外形状都比较复杂的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。
机械制图的表达方法
机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。
基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。
视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。
机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。
我国国家标准规定采用第一角投影法。
基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。
图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。
国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。
主视图：由前向后投影的是主视图。
俯视图：由上下投影的是俯视图。
左视图：由左向右投影的是左视图。
右视图：由右向左投影的是右视图。
-206-仰视图：由下向上投影的是仰视图。
后视图：由后向前投影的是后视图。
主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。
一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。
所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。
其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。
第七章机械图样表示法
斜视图
退回总目录 回章节目录
2020/4/7
机械制图 仝基斌
上一页
下一页
13
五、旋转视图
当机件的某一 部分倾斜于基本投 影面而从整体看又 具有回转轴，假想 将机件的倾斜部分 旋转到某一选定的 基本投影面平行， 再向投影面投射， 所得的视图称为
旋转视图。
退回总目录
2020/4/7
回章节目录
动画
退回总目录
2020/4/7
回章节目录
机械制图 仝基斌
上一页 下一页
4
基本视图表达实例 其中右视图省略部分细虚线，仰视图细虚线全部省略
退回总目录
2020/4/7
回章节目录
机械制图 仝基斌
上一页 下一页
5
三、局部视图
将机件的某一部分向基本投影面投射所得的 视图称为局部视图。
A
B
动画
退回总目录
2020/4/7
退回总目录 回章节目录
上一页 下一页
2020/4/7
机械制图 仝基斌
28
全剖视图
A
退回总目录
2020/4/7
回章节目录
机械制图 仝基斌
A
上一页 下一页
29
注意剖视图中多线、漏线的现象
退回总目录
2020/4/7
回章节目录
机械制图 仝基斌
上一页 下一页
30
2. 半剖视图
问题的提出
退回总目录
2020/4/7
2. 局部视图的上方一般标注视图的名称“×”，并在相应的视图上 用带字母“×”的箭头指明投射方向与部位，字母水平书写，如上页 图所示。当局部视图按投影关系配置，中间又没有其他图形隔开时， 可省略标注, 如图上页所示A向局部视图省略标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖视图中，不需在剖面区域中表示材料的类别时，
可采用通用剖面线表示，即画成互相平行的细实
线。
通用剖面线应以适当角度的细实线绘制，最好与
主要轮廓或剖面区域的对称线成45°，如图6-9所
示。
枣阳理工职校机械制图组 李小林
14
二、剖切面的种类 常用的剖切面有以下三种： （1）单一剖切面（图6-8）； （2）几个平行的剖切平面（图6-12）； （3）几个相交的剖切面，即其交线垂直于某一投影面 （图6-13、图6-18）。 三、剖视图的种类 按剖切的范围，剖视图可分为全剖视图、半剖视图和 局部剖视图。 1、全部视图
枣阳理工职校机械制图组 李小林
8
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
★将倾斜部分向辅 助投影面投射。
H
斜视图是物体向不平行于基本
投影面的平面投射所得的视图。
枣阳理工职校机械制图组 李小林
9
斜视图的画法
A
字母靠近箭头端， 符号方向与旋转 方向一致。
A
A
画斜视图的注意事项：
• 斜视图的断裂边界用波浪线或双折线表示。
• 斜视图通常按投射方向配置和标注。
• 允许将斜视图旋转配置，但需在斜视图上方注明。
枣阳理工职校机械制图组 李小林
10
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
投射时可看到？
• 在剖面区域内画上剖面符号。
枣阳理工职校机械制图组 李小林
13
（1）剖切面 剖切被表达物体的假想平面或曲面；
（2）剖面区域 假想用剖切面剖开物体，剖切面
与物体的接触部分；
（3）剖切线 指示剖切面位置的线（用细点画
线）；
（4）剖切符号 指示剖切面起、迄和转折位置及
投射方向。
3、通用剖面线
④ 在一个视图中，局部剖的数量不宜过 多。
枣阳理工职校机械制图组 李小林
21
四、画剖视图的注意事项 （1）剖视图是用剖切面假想地剖开物体，所以，当物体 的一个视图画成剖视图后，其他视图的完整性应不受影响， 仍按完整视图画出，如图6-8c所示的俯视图画成完整的视 图。 （2）在剖切面后方的可见部分应全部画出，不能遗漏， 也不能多画。图6-18所示是画剖视图时几种常见的漏线、 多线现象。
用剖切面完全地剖开物体所得的剖视图称为全剖视 图，如图6-8、6-11、6-12所示。 全剖视图一般适用于表达内形比较复杂、外形比较 简单或外形已在其他视图上表达清楚的零件
枣阳理工职校机械制图组 李小林
15
枣阳理工职校机械制图组 李小林
16
2、半剖视图 当零件具有对称平面时，向垂直于对称平面的投影面上 投射所得的图形，可以对称中心线为界，一半画成剖视 图，另一半画成视图，这样的图形称为半剖视图。如图 示。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
枣阳理工职校机械制图组 李小林
2
⒉ 六个投影面的展开
仰视 主视
俯视
枣阳理工职校机械制图组 李小林
3
基本视图的配置关系，如图6-2所示
枣阳理工职校机械制图组 李小林
4
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
第六章 图样的基本表示法
基本视图 六面视图 固定配置、不标注
向视图 六面视图 任意配置、标注
视 局部图形 基本视图方式配置
图 局部视图 完整图形 向视图方式配置
斜视图
局部图形 按投射方向或旋转 完整图形 配置、标注
枣阳理工职校机械制图组 李小林
1
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
枣阳理工职校机械制图组 李小林
5
三、局部视图 如图6-4所示零件，用两个基本视图（主、俯视图）已能将零件的 大部分形状表达清楚，只有圆筒左侧的凸缘部分未表达清楚，如果 再画一个完整的左视图，则显得有些重复。因此，在左视图中可以 只画出凸缘部分的图形，而省去其余部分，将物体的某一部分向基 本投影面投射所得的视图，称为局部视图。
枣阳理工职校机械制图组 李小林
17
已表达清楚的 内形虚线不画
半剖视
以对称线为 界，一半画视 图，一半画剖 视。
画半剖视图时应注意： （1）视图与剖视图的分界线应是对称中心线（细点画 线），而不应画成粗实线，也不应与轮廓线重合； （2）机件的内部形状在半剖视图中已表达清楚，在另 一半视图上就不必再画出虚线，但对于孔或槽等，应 画出中心线位置。
枣阳理工职校机械制图组 李小林
6
局部视图的断裂边界应以波浪线表示。当它们所表示的局 部结构是完整的，且轮廓线又成封闭时，波浪线可省略不 画。如图示。
枣阳理工职校机械制图组 李小林
7
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
枣阳理工职校机械制图组 李小林
11
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
枣阳理工职校机械制图组 李小林
12
2.剖视图的画图步骤
• 确定剖切面的位置 • 想象哪部分移走了？剖面区域的形状？哪些部分
枣阳理工职校机械制图组 李小林
18
3、局部剖视图 用剖切面局部地剖开物体所得的剖视图称为局部剖视图， 如图6-15所示
图6-15 局部剖视
枣阳理工职校机械制图组 李小林
19
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
枣阳理工职校机械制图组 李小林
正确
20
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
五、剖视图的标注方法 一般应在剖视图的上方标注剖视图的名称“×—×”（× 为大写拉丁字母或阿拉伯数字）。在相应的视图上用剖切 符号表示剖切位置和投射方向，并标注相同的字母。(如 图6-17)还有一些场合可以省略标注，如下图所示。
枣阳理工职校机械制图组 李小林
22
枣阳理工职校机械制图组 李小林
